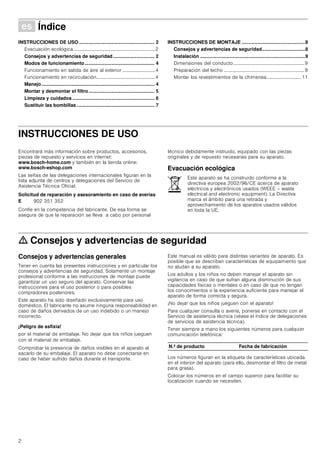

INSTRUCCIONES DE USO
Produktinfo
Encontrará más información sobre productos, accesorios,
piezas de repuesto y servicios en internet:
www.bosch-home.com y también en la tienda online:
www.bosch-eshop.com
Las señas de las delegaciones internacionales figuran en la
lista adjunta de centros y delegaciones del Servicio de
Asistencia Técnica Oficial.
Solicitud de reparación y asesoramiento en caso de averías
Confíe en la competencia del fabricante. De esa forma se
asegura de que la reparación se lleva a cabo por personal
técnico debidamente instruido, equipado con las piezas
originales y de repuesto necesarias para su aparato.
Evacuación ecológica
ã=Consejos y advertencias de seguridad
Consejos y advertencias generales
Tener en cuenta las presentes instrucciones y en particular los
consejos y advertencias de seguridad. Solamente un montaje
profesional conforme a las instrucciones de montaje puede
garantizar un uso seguro del aparato. Conservar las
instrucciones para el uso posterior o para posibles
compradores posteriores.
Este aparato ha sido diseñado exclusivamente para uso
doméstico. El fabricante no asume ninguna responsabilidad en
caso de daños derivados de un uso indebido o un manejo
incorrecto.
¡Peligro de asfixia!
por el material de embalaje. No dejar que los niños jueguen
con el material de embalaje.
Comprobar la presencia de daños visibles en el aparato al
sacarlo de su embalaje. El aparato no debe conectarse en
caso de haber sufrido daños durante el transporte.
Este manual es válido para distintas variantes de aparato. Es
posible que se describan características de equipamiento que
no aludan a su aparato.
Los adultos y los niños no deben manejar el aparato sin
vigilancia en caso de que sufran alguna disminución de sus
capacidades físicas o mentales o en caso de que no tengan
los conocimientos o la experiencia suficiente para manejar el
aparato de forma correcta y segura.
¡No dejar que los niños jueguen con el aparato!
Para cualquier consulta o avería, ponerse en contacto con el
Servicio de asistencia técnica (véase el índice de delegaciones
de servicios de asistencia técnica).
Tener siempre a mano los siguientes números para cualquier
comunicación telefónica:
Los números figuran en la etiqueta de características ubicada
en el interior del aparato (para ello, desmontar el filtro de metal
para grasa).
Colocar los números en el campo superior para facilitar su
localización cuando se necesiten.
E 902 351 352
Este aparato se ha construido conforme a la
directiva europea 2002/96/CE acerca de aparato
eléctricos y electrónicos usados (WEEE – waste
electrical and electronic equipment). La Directiva
marca el ámbito para una retirada y
aprovechamiento de los aparatos usados válidos
en toda la UE.
N.º de producto Fecha de fabricación

3

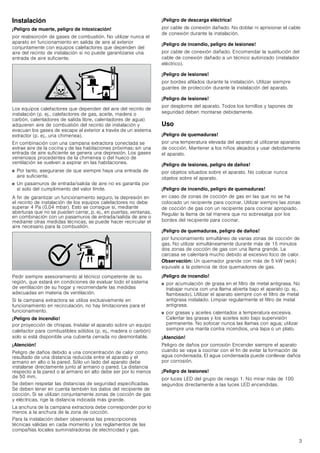

Instalación
¡Peligro de muerte, peligro de intoxicación!
por reabsorción de gases de combustión. No utilizar nunca el
aparato en funcionamiento en salida de aire al exterior
conjuntamente con equipos calefactores que dependen del
aire del recinto de instalación si no puede garantizarse una
entrada de aire suficiente.
Los equipos calefactores que dependen del aire del recinto de
instalación (p. ej., calefactores de gas, aceite, madera o
carbón, calentadores de salida libre, calentadores de agua)
adquieren aire de combustión del recinto de instalación y
evacuan los gases de escape al exterior a través de un sistema
extractor (p. ej., una chimenea).
En combinación con una campana extractora conectada se
extrae aire de la cocina y de las habitaciones próximas; sin una
entrada de aire suficiente se genera una depresión. Los gases
venenosos procedentes de la chimenea o del hueco de
ventilación se vuelven a aspirar en las habitaciones.
■ Por tanto, asegurarse de que siempre haya una entrada de
aire suficiente.
■ Un pasamuros de entrada/salida de aire no es garantía por
sí solo del cumplimiento del valor límite.
A fin de garantizar un funcionamiento seguro, la depresión en
el recinto de instalación de los equipos calefactores no debe
superar 4 Pa (0,04 mbar). Esto se consigue si, mediante
aberturas que no se pueden cerrar, p. ej., en puertas, ventanas,
en combinación con un pasamuros de entrada/salida de aire o
mediante otras medidas técnicas, se puede hacer recircular el
aire necesario para la combustión.
Pedir siempre asesoramiento al técnico competente de su
región, que estará en condiciones de evaluar todo el sistema
de ventilación de su hogar y recomendarle las medidas
adecuadas en materia de ventilación.
Si la campana extractora se utiliza exclusivamente en
funcionamiento en recirculación, no hay limitaciones para el
funcionamiento.
¡Peligro de incendio!
por proyección de chispas. Instalar el aparato sobre un equipo
calefactor para combustibles sólidos (p. ej., madera o carbón)
solo si está disponible una cubierta cerrada no desmontable.
¡Atención!
Peligro de daños debido a una concentración de calor como
resultado de una distancia reducida entre el aparato y el
armario en alto o la pared. Sólo un lado del aparato debe
instalarse directamente junto al armario o pared. La distancia
respecto a la pared o al armario en alto debe ser por lo menos
de 50 mm.
Se deben respetar las distancias de seguridad especificadas.
Se deben tener en cuenta también los datos del recipiente de
cocción. Si se utilizan conjuntamente zonas de cocción de gas
y eléctricas, rige la distancia indicada más grande.
La anchura de la campana extractora debe corresponder por lo
menos a la anchura de la zona de cocción.
Para la instalación deben observarse las prescripciones
técnicas válidas en cada momento y los reglamentos de las
compañías locales suministradoras de electricidad y gas.
¡Peligro de descarga eléctrica!
por cable de conexión dañado. No doblar ni aprisionar el cable
de conexión durante la instalación.
¡Peligro de incendio, peligro de lesiones!
por cable de conexión dañado. Encomendar la sustitución del
cable de conexión dañado a un técnico autorizado (instalador
eléctrico).
¡Peligro de lesiones!
por bordes afilados durante la instalación. Utilizar siempre
guantes de protección durante la instalación del aparato.
por desplome del aparato. Todos los tornillos y tapones de
seguridad deben montarse debidamente.
Uso
¡Peligro de quemaduras!
por una temperatura elevada del aparato al utilizarse aparatos
de cocción. Mantener a los niños alejados y usar debidamente
el aparato.
¡Peligro de lesiones, peligro de daños!
por objetos situados sobre el aparato. No colocar nunca
objetos sobre el aparato.
¡Peligro de incendio, peligro de quemaduras!
en caso de zonas de cocción de gas en las que no se ha
colocado un recipiente para cocinar. Utilizar siempre las zonas
de cocción de gas con un recipiente para cocinar apropiado.
Regular la llama de tal manera que no sobresalga por los
bordes del recipiente para cocinar.
¡Peligro de quemaduras, peligro de daños!
por funcionamiento simultáneo de varias zonas de cocción de
gas. No utilizar simultáneamente durante más de 15 minutos
dos zonas de cocción de gas con una llama grande. La
carcasa se calentará mucho debido al excesivo foco de calor.
Observación: Un quemador grande con más de 5 kW (wok)
equivale a la potencia de dos quemadores de gas.
¡Peligro de incendio!
■ por acumulación de grasa en el filtro de metal antigrasa. No
trabajar nunca con una llama abierta bajo el aparato (p. ej.,
flambeado). Utilizar el aparato siempre con el filtro de metal
antigrasa instalado. Limpiar regularmente el filtro de metal
antigrasa.
■ por grasas y aceites calentados a temperatura excesiva.
Calentar las grasas y los aceites solo bajo supervisión
permanente. No sofocar nunca las llamas con agua; utilizar
siempre una manta contra incendios, una tapa o un plato.
¡Atención!
Peligro de daños por corrosión Encender siempre el aparato
cuando se vaya a cocinar con el fin de evitar la formación de
agua condensada. El agua condensada puede conllevar daños
por corrosión.
por luces LED del grupo de riesgo 1. No mirar más de 100
segundos directamente a las luces LED encendidas.

4

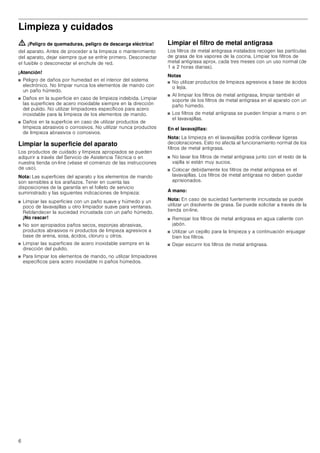

Limpieza y cuidados
¡Peligro de quemaduras, peligro de descarga eléctrica!
del aparato. Antes de proceder a la limpieza o mantenimiento
del aparato, dejar siempre que se enfríe primero. Desconectar
el fusible o desconectar el enchufe de red.
¡Atención!
■ Peligro de daños por humedad en el interior del sistema
electrónico. No limpiar nunca los elementos de mando con
un paño húmedo.
■ Daños en la superficie en caso de limpieza indebida. Limpiar
las superficies de acero inoxidable siempre en la dirección
del pulido. No utilizar limpiadores específicos para acero
inoxidable para la limpieza de los elementos de mando.
■ Daños en la superficie en caso de utilizar productos de
limpieza abrasivos o corrosivos. No utilizar nunca productos
de limpieza abrasivos o corrosivos.
Mantenimiento y reparación
por reparaciones inadecuadas. Desconectar el fusible o
desconectar el enchufe de red. Encomendar las reparaciones
exclusivamente a un técnico autorizado (instalador electricista).
por avería o daños en el aparato. Desconectar el fusible o
desconectar el enchufe de red y avisar al Servicio de asistencia
técnica.
por cable de conexión dañado. Encomendar la sustitución del
cable de conexión dañado a un técnico autorizado (instalador
eléctrico).
¡Peligro de quemaduras, peligro de descarga eléctrica!
por bombillas defectuosas. Desconectar el fusible o
desconectar el enchufe de red. Sustituir inmediatamente las
bombillas que presenten defectos (dejar que previamente se
enfríen las bombillas) para evitar una sobrecarga de las
bombillas restantes.
Modos de funcionamiento
Este aparato puede utilizarse en funcionamiento con salida de
aire o en recirculación.
Funcionamiento en salida de aire al exterior
Nota: La salida de aire no debe transmitirse ni a una chimenea
de humos o gases de escape en servicio ni a un hueco que
sirva como ventilación de los recintos de instalación de
equipos calefactores.
■ Si la salida de aire se va a evacuar en una chimenea de
humos o gases de escape que no está en servicio, será
necesario contar previamente con la aprobación
correspondiente del técnico competente de la zona.
■ Si la salida de aire se evacua mediante la pared exterior, se
deberá utilizar un pasamuros telescópico.
Funcionamiento en recirculación

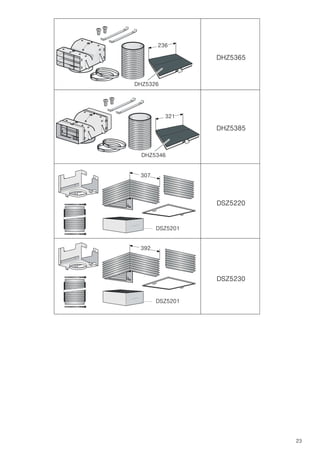

Nota: Para neutralizar los olores durante el funcionamiento en
recirculación, debe montarse un filtro de carbono activo. Para
conocer todas las posibilidades que ofrece el funcionamiento
en recirculación del aparato, remitirse a la documentación
correspondiente o consultar en un comercio especializado. Los
accesorios necesarios para tal fin pueden adquirirse en
comercios especializados, en el Servicio de Asistencia Técnica
o en la tienda on-line. Los códigos de accesorios figuran al final
de las instrucciones de uso.
Manejo
Este manual es válido para distintas variantes de aparato. Es
posible que se describan características de equipamiento que
no aludan a su aparato.
Nota: Encender la campana extractora al empezar a cocinar y
apagarla unos minutos después de haber finalizado con las
tareas de cocción. De esta manera se neutralizarán con gran
efectividad los vapores que se desprenden al cocinar.
Panel de mando, variante 1
El aire aspirado se depura a través de filtros
antigrasa y se evacua al exterior mediante un
sistema de conductos.
El aire aspirado se depura a través de filtros
antigrasa y un filtro de carbono activo y se vuelve
a suministrar a la cocina.
/X] 2Q 2II2Q 2II
,QGLFDGRU
QLYHOHV GHO YHQWLODGRU
'LVPLQXLU HO QLYHO
GHO YHQWLODGRU
$XPHQWDU HO QLYHO GHO
YHQWLODGRU QLYHO LQWHQVLYR

5

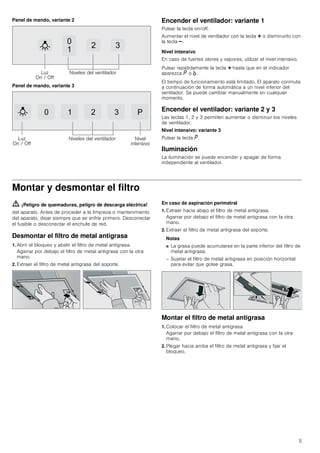

Encender el ventilador: variante 1
Pulsar la tecla on/off.
Aumentar el nivel de ventilador con la tecla @ o disminuirlo con
la tecla A.
Nivel intensivo
En caso de fuertes olores y vapores, utilizar el nivel intensivo.
Pulsar repetidamente la tecla @ hasta que en el indicador
aparezca ˜ o ›.
El tiempo de funcionamiento está limitado. El aparato conmuta
a continuación de forma automática a un nivel inferior del
ventilador. Se puede cambiar manualmente en cualquier
momento.
Encender el ventilador: variante 2 y 3
Las teclas 1, 2 y 3 permiten aumentar o disminuir los niveles
de ventilador.
Nivel intensivo: variante 3
Pulsar la tecla ˜.
Iluminación
La iluminación se puede encender y apagar de forma
independiente al ventilador.
Montar y desmontar el filtro
ã=¡Peligro de quemaduras, peligro de descarga eléctrica!
Desmontar el filtro de metal antigrasa
1. Abrir el bloqueo y abatir el filtro de metal antigrasa.
Agarrar por debajo el filtro de metal antigrasa con la otra
mano.
2. Extraer el filtro de metal antigrasa del soporte.
En caso de aspiración perimetral
1. Extraer hacia abajo el filtro de metal antigrasa.
mano.
2. Extraer el filtro de metal antigrasa del soporte.
Notas
■ La grasa puede acumularse en la parte inferior del filtro de
metal antigrasa.
– Sujetar el filtro de metal antigrasa en posición horizontal
para evitar que gotee grasa.
Montar el filtro de metal antigrasa
1. Colocar el filtro de metal antigrasa.
mano.
2. Plegar hacia arriba el filtro de metal antigrasa y fijar el
bloqueo.

/X]
2Q 2II
1LYHOHV GHO YHQWLODGRU
3
/X]
2Q 2II
1LYHOHV GHO YHQWLODGRU 1LYHO
LQWHQVLYR

6
Limpieza y cuidados
¡Atención!
■ Peligro de daños por humedad en el interior del sistema
electrónico. No limpiar nunca los elementos de mando con
un paño húmedo.
■ Daños en la superficie en caso de limpieza indebida. Limpiar
las superficies de acero inoxidable siempre en la dirección
del pulido. No utilizar limpiadores específicos para acero
inoxidable para la limpieza de los elementos de mando.
■ Daños en la superficie en caso de utilizar productos de
limpieza abrasivos o corrosivos. No utilizar nunca productos
de limpieza abrasivos o corrosivos.
Limpiar la superficie del aparato
Los productos de cuidado y limpieza apropiados se pueden
adquirir a través del Servicio de Asistencia Técnica o en
nuestra tienda on-line (véase el comienzo de las instrucciones
de uso).
Nota: Las superficies del aparato y los elementos de mando
son sensibles a los arañazos. Tener en cuenta las
disposiciones de la garantía en el folleto de servicio
suministrado y las siguientes indicaciones de limpieza:
■ Limpiar las superficies con un paño suave y húmedo y un
poco de lavavajillas u otro limpiador suave para ventanas.
Reblandecer la suciedad incrustada con un paño húmedo.
¡No rascar!
■ No son apropiados paños secos, esponjas abrasivas,
productos abrasivos ni productos de limpieza agresivos a
base de arena, sosa, ácidos, cloruro u otros.
■ Limpiar las superficies de acero inoxidable siempre en la
dirección del pulido.
■ Para limpiar los elementos de mando, no utilizar limpiadores
específicos para acero inoxidable ni paños húmedos.
Limpiar el filtro de metal antigrasa
Los filtros de metal antigrasa instalados recogen las partículas
de grasa de los vapores de la cocina. Limpiar los filtros de
metal antigrasa aprox. cada tres meses con un uso normal (de
1 a 2 horas diarias).
Notas
■ No utilizar productos de limpieza agresivos a base de ácidos
o lejía.
■ Al limpiar los filtros de metal antigrasa, limpiar también el
soporte de los filtros de metal antigrasa en el aparato con un
paño húmedo.
■ Los filtros de metal antigrasa se pueden limpiar a mano o en
el lavavajillas.
En el lavavajillas:
Nota: La limpieza en el lavavajillas podría conllevar ligeras
decoloraciones. Esto no afecta al funcionamiento normal de los
filtros de metal antigrasa.
■ No lavar los filtros de metal antigrasa junto con el resto de la
vajilla si están muy sucios.
■ Colocar debidamente los filtros de metal antigrasa en el
lavavajillas. Los filtros de metal antigrasa no deben quedar
aprisionados.
A mano:
Nota: En caso de suciedad fuertemente incrustada se puede
utilizar un disolvente de grasa. Se puede solicitar a través de la
tienda on-line.
■ Remojar los filtros de metal antigrasa en agua caliente con
jabón.
■ Utilizar un cepillo para la limpieza y a continuación enjuagar
bien los filtros.
■ Dejar escurrir los filtros de metal antigrasa.

7

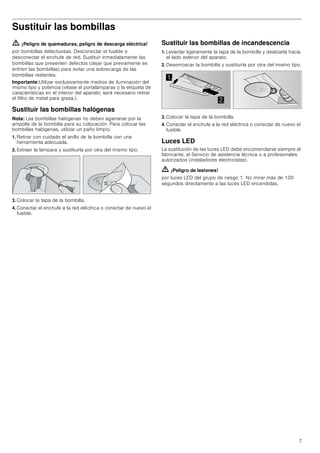

Sustituir las bombillas
por bombillas defectuosas. Desconectar el fusible o
desconectar el enchufe de red. Sustituir inmediatamente las
bombillas que presenten defectos (dejar que previamente se
enfríen las bombillas) para evitar una sobrecarga de las
bombillas restantes.
Importante:Utilizar exclusivamente medios de iluminación del
mismo tipo y potencia (véase el portalámparas o la etiqueta de
características en el interior del aparato; será necesario retirar
el filtro de metal para grasa.).
Sustituir las bombillas halógenas
Nota: Las bombillas halógenas no deben agarrarse por la
ampolla de la bombilla para su colocación. Para colocar las
bombillas halógenas, utilizar un paño limpio.
1. Retirar con cuidado el anillo de la bombilla con una
herramienta adecuada.
2. Extraer la lámpara y sustituirla por otra del mismo tipo.
3. Colocar la tapa de la bombilla.
4. Conectar el enchufe a la red eléctrica o conectar de nuevo el
fusible.
Sustituir las bombillas de incandescencia
1. Levantar ligeramente la tapa de la bombilla y deslizarla hacia
el lado exterior del aparato.
2. Desenroscar la bombilla y sustituirla por otra del mismo tipo.
3. Colocar la tapa de la bombilla.
4. Conectar el enchufe a la red eléctrica o conectar de nuevo el
fusible.
Luces LED
La sustitución de las luces LED debe encomendarse siempre al
fabricante, al Servicio de asistencia técnica o a profesionales
autorizados (instaladores electricistas).
ã=¡Peligro de lesiones!
por luces LED del grupo de riesgo 1. No mirar más de 100
segundos directamente a las luces LED encendidas.

8

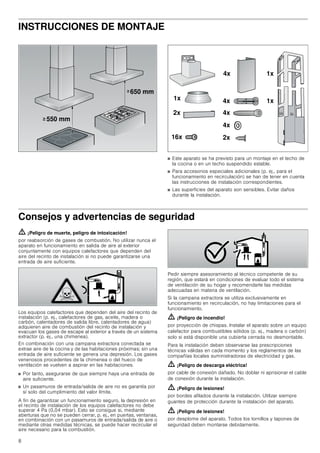

INSTRUCCIONES DE MONTAJE
■ Este aparato se ha previsto para un montaje en el techo de
la cocina o en un techo suspendido estable.
■ Para accesorios especiales adicionales (p. ej., para el
funcionamiento en recirculación) se han de tener en cuenta
las instrucciones de instalación correspondientes.
■ Las superficies del aparato son sensibles. Evitar daños
durante la instalación.
Consejos y advertencias de seguridad
ã=¡Peligro de muerte, peligro de intoxicación!
por reabsorción de gases de combustión. No utilizar nunca el
aparato en funcionamiento en salida de aire al exterior
conjuntamente con equipos calefactores que dependen del
aire del recinto de instalación si no puede garantizarse una
entrada de aire suficiente.
Los equipos calefactores que dependen del aire del recinto de
instalación (p. ej., calefactores de gas, aceite, madera o
carbón, calentadores de salida libre, calentadores de agua)
adquieren aire de combustión del recinto de instalación y
evacuan los gases de escape al exterior a través de un sistema
extractor (p. ej., una chimenea).
En combinación con una campana extractora conectada se
extrae aire de la cocina y de las habitaciones próximas; sin una
entrada de aire suficiente se genera una depresión. Los gases
venenosos procedentes de la chimenea o del hueco de
ventilación se vuelven a aspirar en las habitaciones.
■ Por tanto, asegurarse de que siempre haya una entrada de
aire suficiente.
■ Un pasamuros de entrada/salida de aire no es garantía por
sí solo del cumplimiento del valor límite.
A fin de garantizar un funcionamiento seguro, la depresión en
el recinto de instalación de los equipos calefactores no debe
superar 4 Pa (0,04 mbar). Esto se consigue si, mediante
aberturas que no se pueden cerrar, p. ej., en puertas, ventanas,
en combinación con un pasamuros de entrada/salida de aire o
mediante otras medidas técnicas, se puede hacer recircular el
aire necesario para la combustión.
Pedir siempre asesoramiento al técnico competente de su
región, que estará en condiciones de evaluar todo el sistema
de ventilación de su hogar y recomendarle las medidas
adecuadas en materia de ventilación.
Si la campana extractora se utiliza exclusivamente en
funcionamiento en recirculación, no hay limitaciones para el
funcionamiento.
ã=¡Peligro de incendio!
por proyección de chispas. Instalar el aparato sobre un equipo
calefactor para combustibles sólidos (p. ej., madera o carbón)
solo si está disponible una cubierta cerrada no desmontable.
Para la instalación deben observarse las prescripciones
técnicas válidas en cada momento y los reglamentos de las
compañías locales suministradoras de electricidad y gas.
ã=¡Peligro de descarga eléctrica!
por desplome del aparato. Todos los tornillos y tapones de
seguridad deben montarse debidamente.
PP
PP
!
!
[ [
[ [
[
[[
[ [
[

9
Instalación
Dimensiones del conducto
Nota: La garantía del fabricante del aparato no cubre las
reclamaciones que se atribuyan al segmento de conductos.
■ El aparato alcanza su potencia óptima con un conducto de
salida de aire rectilíneo y corto y con un diámetro grande de
conducto en la medida de lo posible.
■ Con conductos de salida de aire largos y rugosos, muchos
codos de tubo o diámetros de tubo de un tamaño inferior a
150 mm no se consigue la capacidad de aspiración óptima y
los ruidos del ventilador serán mayores.
■ Los tubos o mangueras para el tendido del conducto de
salida del aire deben estar fabricados con material ignífugo.
Conductos cilíndricos
Se recomienda un diámetro interior de 150 mm; el diámetro
mínimo es de 120 mm en todo caso.
Conductos planos
La sección interior debe corresponder al diámetro de los
conductos cilíndricos.
Ø 150 mm aprox. 177 cm2
■ Los conductos planos no deben presentar desvíos
pronunciados.
■ Si los diámetros de conducto difieren de lo anteriormente
mencionado, utilizar tiras obturadoras.
Preparación del techo
■ El techo debe ser plano, horizontal y tener suficiente
capacidad de carga.
■ La profundidad de los taladros debe ser equivalente a la
longitud de los tornillos. Los tacos deben quedar bien
sujetos.
■ Los tornillos y tacos suministrados son apropiados para
mampostería sólida. Para otro tipo de construcciones (p. ej.,
placas de yeso, hormigón celular, ladrillos Poroton) se
deberán utilizar medios de fijación apropiados.
■ El peso máximo de la campana extractora es de 50 kg.
Montar el bastidor de soporte superior
1. Antes del montaje, determinar la altura total del bastidor de
soporte y marcar los orificios roscados.
Nota: El bastidor de soporte es regulable en altura en
intervalos de 20 mm.
2. Dibujar el punto central del aparato en el techo.
3. Dibujar las posiciones para los tornillos en el techo con
ayuda de la plantilla suministrada.
4. Taladrar cuatro orificios con un diámetro de 8 mm y una
profundidad de perforación de 80 mm para las fijaciones y
seguidamente introducir los tacos de tal manera que queden
enrasados.
5. Fijar la parte superior del bastidor de soporte con 4 tornillos
en el techo.
Nota: Cerciorarse de la posición correcta del bastidor de
soporte. El estribo medio define el lado preferencial y debe
mirar en dirección al elemento de mando de la placa de
cocción.
Montar el bastidor de soporte inferior
Fijar la parte superior e inferior del bastidor de soporte a la
altura total determinada con 10 tornillos.
Notas
■ Cerciorarse de la posición correcta del bastidor de soporte
inferior. El lado descubierto debe mirar en dirección a los
elementos de mando de la placa de cocción.
■ Al aflojar los tornillos de fijación, se puede alinear
posteriormente el bastidor de soporte.
[
[
[
6DOLGD GH DLUH
PP
LUFXODFLyQ GH DLUH
PP
[

10

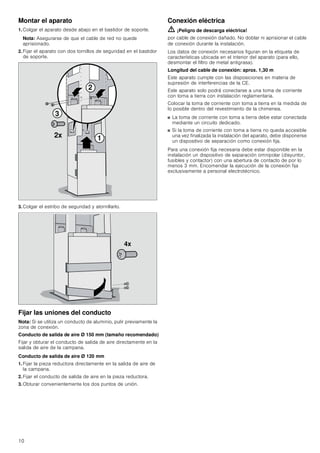

Montar el aparato
1. Colgar el aparato desde abajo en el bastidor de soporte.
Nota: Asegurarse de que el cable de red no quede
aprisionado.
2. Fijar el aparato con dos tornillos de seguridad en el bastidor
de soporte.
3. Colgar el estribo de seguridad y atornillarlo.
Fijar las uniones del conducto
Nota: Si se utiliza un conducto de aluminio, pulir previamente la
zona de conexión.
Conducto de salida de aire Ø 150 mm (tamaño recomendado)
Fijar y obturar el conducto de salida de aire directamente en la
salida de aire de la campana.
Conducto de salida de aire Ø 120 mm
1. Fijar la pieza reductora directamente en la salida de aire de
la campana.
2. Fijar el conducto de salida de aire en la pieza reductora.
3. Obturar convenientemente los dos puntos de unión.
Conexión eléctrica
ã=¡Peligro de descarga eléctrica!
Los datos de conexión necesarios figuran en la etiqueta de
características ubicada en el interior del aparato (para ello,
desmontar el filtro de metal antigrasa).
Longitud del cable de conexión: aprox. 1,30 m
Este aparato cumple con las disposiciones en materia de
supresión de interferencias de la CE.
Este aparato solo podrá conectarse a una toma de corriente
con toma a tierra con instalación reglamentaria.
Colocar la toma de corriente con toma a tierra en la medida de
lo posible dentro del revestimiento de la chimenea.
■ La toma de corriente con toma a tierra debe estar conectada
mediante un circuito dedicado.
■ Si la toma de corriente con toma a tierra no queda accesible
una vez finalizada la instalación del aparato, debe disponerse
un dispositivo de separación como conexión fija.
Para una conexión fija necesaria debe estar disponible en la
instalación un dispositivo de separación omnipolar (disyuntor,
fusibles y contactor) con una abertura de contacto de por lo
menos 3 mm. Encomendar la ejecución de la conexión fija
exclusivamente a personal electrotécnico.

[
[

11

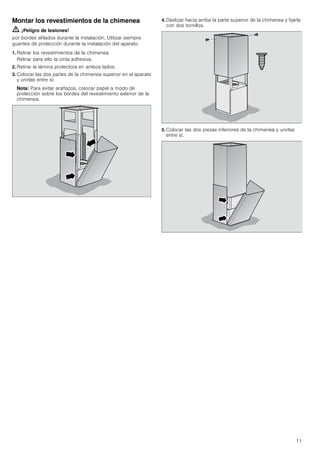

Montar los revestimientos de la chimenea
1. Retirar los revestimientos de la chimenea.
Retirar para ello la cinta adhesiva.
2. Retirar la lámina protectora en ambos lados.
3. Colocar las dos partes de la chimenea superior en el aparato
y unirlas entre sí.
Nota: Para evitar arañazos, colocar papel a modo de
protección sobre los bordes del revestimiento exterior de la
chimenea.
4. Deslizar hacia arriba la parte superior de la chimenea y fijarla
con dos tornillos.
5. Colocar las dos piezas inferiores de la chimenea y unirlas
entre sí.

12
ì Índice[pt]Instruçõesdeutilizaçãoemontagem
INSTRUÇÕES DE SERVIÇO.................................................... 12
Eliminação ecológica................................................................. 12
Instruções sobre segurança .............................................. 12
Tipos de funcionamento..................................................... 14
Função com exaustão de ar..................................................... 14
Função com recirculação de ar............................................... 14
Utilização.............................................................................. 14
Montagem e desmontagem do filtro.................................. 15
Limpeza e manutenção....................................................... 16
Substituição de lâmpadas.................................................. 17
INSTRUÇÕES DE MONTAGEM................................................18
Instruções sobre segurança ...............................................18
Instalação..............................................................................19
Dimensões do tubo.................................................................... 19
Preparação do tecto .................................................................. 19
Montagem do painel decorativo da chaminé ....................... 21
INSTRUÇÕES DE SERVIÇO
Produktinfo
Obtenha mais informações relativas a produtos, acessórios,
peças sobresselentes e Assistência Técnica na Internet:
www.bosch-home.com e na loja Online:
www.bosch-eshop.com
Os dados para contacto com todos os países encontram-se no
índice dos Serviços Técnicos anexo.
Ordem de reparação e apoio em caso de anomalias
Confie na competência do fabricante. Terá assim a garantia
que a reparação é efectuada por técnicos especializados do
Serviço de Assistência Técnica, equipados com peças de
substituição originais para o seu electrodoméstico.
Eliminação ecológica
ã=Instruções sobre segurança
Indicações gerais
Leia com atenção estas instruções, principalmente as
instruções sobre segurança. Só com uma montagem
especializada e em conformidade com as instruções de
montagem, pode ser garantida a segurança durante a
utilização. Guarde estas instruções para posterior utilização ou
para entregar a futuros proprietários.
Este aparelho destina-se exclusivamente a uso doméstico. O
fabricante não é responsável por danos provocados pela
utilização inadequada ou por manuseamento errado.
Perigo de asfixia!
devido ao material de embalagem. Nunca permitir que
crianças brinquem com o material de embalagem.
Examinar o aparelho depois de o desembalar, quanto a danos
visíveis. Caso se verifiquem danos provocados durante o
transporte, não ligar o aparelho.
Estas instruções aplicam-se a vários modelos de aparelhos. É
possível que sejam descritos vários pormenores de
equipamento individuais que não se aplicam ao seu aparelho.
Adultos e crianças que não reúnam as condições físicas e/ou
mentais para o efeito ou que não possuam o conhecimentos e
experiência para utilizar o aparelho correctamente e em
segurança, não podem utilizar o aparelho sem vigilância.
Nunca permitir que crianças brinquem com o aparelho!
Em caso de eventuais dúvidas ou anomalias, tem à sua
disposição os nossos serviços técnicos (ver o índice dos
Serviços Técnicos).
Em caso de chamada telefónica indicar os seguintes números:
Os números encontram-se na placa de características no
interior do aparelho (para isso, desmontar o filtro metálico de
gorduras).
Anote os números no campo acima, para, em caso de
necessidade, não perder tempo a procurá-los.
BR 0800 704 5446
BR Sao Paulo 11 2126-1950
PT 707 500 545
Este aparelho cumpre os requisitos da directiva
europeia 2002/96/CE relativa aos resíduos de
equipamentos eléctricos e electrónicos (WEEE –
waste electrical and electronic equipment). Esta
directiva define o âmbito de retoma e reciclagem
dos resíduos de equipamentos válido a nível
europeu.
E-Nr. FD

13

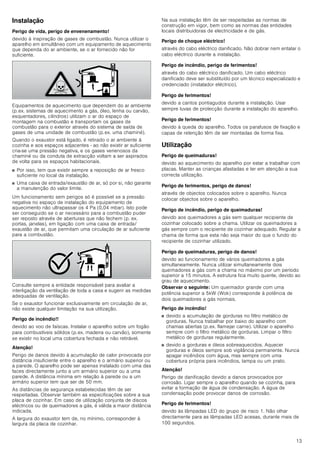

Instalação
Perigo de vida, perigo de envenenamento!
devido à inspiração de gases de combustão. Nunca utilizar o
aparelho em simultâneo com um equipamento de aquecimento
que dependa do ar ambiente, se o ar fornecido não for
suficiente.
Equipamentos de aquecimento que dependem do ar ambiente
(p.ex. sistemas de aquecimento a gás, óleo, lenha ou carvão,
esquentadores, cilindros) utilizam o ar do espaço de
montagem na combustão e transportam os gases de
combustão para o exterior através do sistema de saída de
gases de uma unidade de combustão (p.ex. uma chaminé).
Quando o exaustor está ligado, é retirado o ar ambiente à
cozinha e aos espaços adjacentes - ao não existir ar suficiente
cria-se uma pressão negativa, e os gases venenosos da
chaminé ou da conduta de extracção voltam a ser aspirados
de volta para os espaços habitacionais.
■ Por isso, tem que existir sempre a reposição de ar fresco
suficiente no local da instalação.
■ Uma caixa de entrada/exaustão de ar, só por si, não garante
a manutenção do valor limite.
Um funcionamento sem perigos só é possível se a pressão
negativa no espaço de instalação do equipamento de
aquecimento não ultrapassar os 4 Pa (0,04 mbar). Isto pode
ser conseguido se o ar necessário para a combustão puder
ser reposto através de aberturas que não fechem (p. ex.
portas, janelas), em ligação com uma caixa de entrada/
exaustão de ar, que permitam uma circulação de ar suficiente
para a combustão.
Consulte sempre a entidade responsável para avaliar a
interligação da ventilação de toda a casa e sugerir as medidas
adequadas de ventilação.
Se o exaustor funcionar exclusivamente em circulação de ar,
não existe qualquer limitação na sua utilização.
Perigo de incêndio!!
devido ao voo de faíscas. Instalar o aparelho sobre um fogão
para combustíveis sólidos (p.ex. madeira ou carvão), somente
se existir no local uma cobertura fechada e não retirável.
Atenção!
Perigo de danos devido à acumulação de calor provocada por
distância insuficiente entre o aparelho e o armário superior ou
a parede. O aparelho pode ser apenas instalado com uma das
faces directamente junto a um armário superior ou a uma
parede. A distância mínima em relação à parede ou a um
armário superior tem que ser de 50 mm.
As distâncias de segurança estabelecidas têm de ser
respeitadas. Observar também as especificações sobre a sua
placa de cozinhar. Em caso de utilização conjunta de discos
eléctricos ou de queimadores a gás, é válida a maior distância
indicada.
A largura do exaustor tem de, no mínimo, corresponder à
largura da placa de cozinhar.
Na sua instalação têm de ser respeitadas as normas de
construção em vigor, bem como as normas das entidades
locais distribuidoras de electricidade e de gás.
Perigo de choque eléctrico!
através do cabo eléctrico danificado. Não dobrar nem entalar o
cabo eléctrico durante a instalação.
Perigo de incêndio, perigo de ferimentos!
através do cabo eléctrico danificado. Um cabo eléctrico
danificado deve ser substituído por um técnico especializado e
credenciado (instalador eléctrico).
Perigo de ferimentos!
devido a cantos pontiagudos durante a instalação. Usar
sempre luvas de protecção durante a instalação do aparelho.
devido à queda do aparelho. Todos os parafusos de fixação e
capas de retenção têm de ser montadas de forma fixa.
Utilização
Perigo de queimaduras!
devido ao aquecimento do aparelho por estar a trabalhar com
placas. Manter as crianças afastadas e ter em atenção a sua
correcta utilização.
Perigo de ferimentos, perigo de danos!
através de objectos colocados sobre o aparelho. Nunca
colocar objectos sobre o aparelho.
Perigo de incêndio, perigo de queimaduras!
devido aos queimadores a gás sem qualquer recipiente de
cozinhar colocado sobre a chama. Utilizar os queimadores a
gás sempre com o recipiente de cozinhar adequado. Regular a
chama de forma que esta não seja maior do que o fundo do
recipiente de cozinhar utilizado.
Perigo de queimaduras, perigo de danos!
devido ao funcionamento de vários queimadores a gás
simultaneamente. Nunca utilizar simultaneamente dois
queimadores a gás com a chama no máximo por um período
superior a 15 minutos. A estrutura fica muito quente, devido ao
grau de aquecimento.
Observar o seguinte: Um queimador grande com uma
potência superior a 5kW (Wok) corresponde à potência de
dois queimadores a gás normais.
Perigo de incêndio!
■ devido a acumulação de gorduras no filtro metálico de
gorduras. Nunca trabalhar por baixo do aparelho com
chamas abertas (p.ex. flamejar carne). Utilizar o aparelho
sempre com o filtro metálico de gorduras. Limpar o filtro
metálico de gorduras regularmente.
■ devido a gorduras e óleos sobreaquecidos. Aquecer
gorduras e óleos sempre sob vigilância permanente. Nunca
apagar incêndios com água, mas sempre com uma
cobertura própria para incêndios, tampa ou um prato.
Atenção!
Perigo de danificação devido a danos provocados por
corrosão. Ligar sempre o aparelho quando se cozinha, para
evitar a formação de água de condensação. A água de
condensação pode provocar danos de corrosão.
devido às lâmpadas LED do grupo de risco 1. Não olhar
directamente para as lâmpadas LED acesas, durante mais de
100 segundos.

14

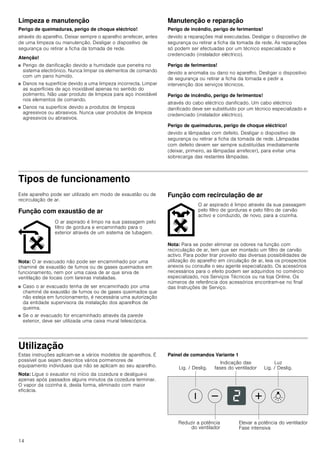

Limpeza e manutenção
Perigo de queimaduras, perigo de choque eléctrico!
através do aparelho. Deixar sempre o aparelho arrefecer, antes
de uma limpeza ou manutenção. Desligar o dispositivo de
segurança ou retirar a ficha da tomada de rede.
Atenção!
■ Perigo de danificação devido a humidade que penetra no
sistema electrónico. Nunca limpar os elementos de comando
com um pano húmido.
■ Danos na superfície devido a uma limpeza incorrecta. Limpar
as superfícies de aço inoxidável apenas no sentido do
polimento. Não usar produto de limpeza para aço inoxidável
nos elementos de comando.
■ Danos na superfície devido a produtos de limpeza
agressivos ou abrasivos. Nunca usar produtos de limpeza
agressivos ou abrasivos.
Manutenção e reparação
devido a reparações mal executadas. Desligar o dispositivo de
segurança ou retirar a ficha da tomada de rede. As reparações
só podem ser efectuadas por um técnico especializado e
devido a anomalia ou dano no aparelho. Desligar o dispositivo
de segurança ou retirar a ficha da tomada e pedir a
intervenção dos serviços técnicos.
através do cabo eléctrico danificado. Um cabo eléctrico
danificado deve ser substituído por um técnico especializado e
Perigo de queimaduras, perigo de choque eléctrico!
devido a lâmpadas com defeito. Desligar o dispositivo de
segurança ou retirar a ficha da tomada de rede. Lâmpadas
com defeito devem ser sempre substituídas imediatamente
(deixar, primeiro, as lâmpadas arrefecer), para evitar uma
sobrecarga das restantes lâmpadas.
Tipos de funcionamento
Este aparelho pode ser utilizado em modo de exaustão ou de
recirculação de ar.
Função com exaustão de ar
Nota: O ar evacuado não pode ser encaminhado por uma
chaminé de exaustão de fumos ou de gases queimados em
funcionamento, nem por uma caixa de ar que sirva de
ventilação de locais com lareiras instaladas.
■ Caso o ar evacuado tenha de ser encaminhado por uma
chaminé de exaustão de fumos ou de gases queimados que
não esteja em funcionamento, é necessária uma autorização
da entidade supervisora da instalação dos aparelhos de
queima.
■ Se o ar evacuado for encaminhado através da parede
exterior, deve ser utilizada uma caixa mural telescópica.
Função com recirculação de ar
Nota: Para se poder eliminar os odores na função com
recirculação de ar, tem que ser montado um filtro de carvão
activo. Para poder tirar proveito das diversas possibilidades de
utilização do aparelho em circulação de ar, leia os prospectos
anexos ou consulte o seu agente especializado. Os acessórios
necessários para o efeito podem ser adquiridos no comércio
especializado, nos Serviços Técnicos ou na loja Online. Os
números de referência dos acessórios encontram-se no final
das Instruções de Serviço.
Utilização
Estas instruções aplicam-se a vários modelos de aparelhos. É
possível que sejam descritos vários pormenores de
equipamento individuais que não se aplicam ao seu aparelho.
Nota: Ligue o exaustor no início da cozedura e desligue-o
apenas após passados alguns minutos da cozedura terminar.
O vapor da cozinha é, desta forma, eliminado com maior
eficácia.
Painel de comandos Variante 1
O ar aspirado é limpo na sua passagem pelo
filtro de gordura e encaminhado para o
exterior através de um sistema de tubagem.
O ar aspirado é limpo através da sua passagem
pelo filtro de gorduras e pelo filtro de carvão
activo e conduzido, de novo, para a cozinha.
/X]
/LJ 'HVOLJ/LJ 'HVOLJ
,QGLFDomR GDV
IDVHV GR YHQWLODGRU
5HGX]LU D SRWrQFLD
GR YHQWLODGRU
(OHYDU D SRWrQFLD GR YHQWLODGRU
)DVH LQWHQVLYD

15

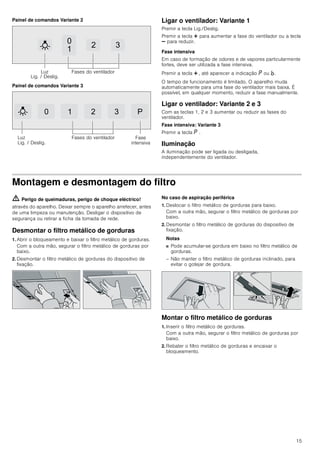

Ligar o ventilador: Variante 1
Premir a tecla Lig./Deslig.
Premir a tecla @ para aumentar a fase do ventilador ou a tecla
A para reduzir.
Fase intensiva
Em caso de formação de odores e de vapores particularmente
fortes, deve ser utilizada a fase intensiva.
Premir a tecla @ , até aparecer a indicação ˜ ou ›.
O tempo de funcionamento é limitado. O aparelho muda
automaticamente para uma fase do ventilador mais baixa. É
possível, em qualquer momento, reduzir a fase manualmente.
Ligar o ventilador: Variante 2 e 3
Com as teclas 1, 2 e 3 aumentar ou reduzir as fases do
ventilador.
Fase intensiva: Variante 3
Premir a tecla ˜ .
Iluminação
A iluminação pode ser ligada ou desligada,
independentemente do ventilador.
Montagem e desmontagem do filtro
ã=Perigo de queimaduras, perigo de choque eléctrico!
Desmontar o filtro metálico de gorduras
1. Abrir o bloqueamento e baixar o filtro metálico de gorduras.
Com a outra mão, segurar o filtro metálico de gorduras por
baixo.
2. Desmontar o filtro metálico de gorduras do dispositivo de
fixação.
No caso de aspiração periférica
1. Deslocar o filtro metálico de gorduras para baixo.
baixo.
2. Desmontar o filtro metálico de gorduras do dispositivo de
fixação.
Notas
■ Pode acumular-se gordura em baixo no filtro metálico de
gorduras.
– Não manter o filtro metálico de gorduras inclinado, para
evitar o gotejar de gordura.
Montar o filtro metálico de gorduras
1. Inserir o filtro metálico de gorduras.
baixo.
2. Rebater o filtro metálico de gorduras e encaixar o
bloqueamento.

/X]
/LJ 'HVOLJ
)DVHV GR YHQWLODGRU
3
/X]
/LJ 'HVOLJ
)DVHV GR YHQWLODGRU )DVH
LQWHQVLYD

16

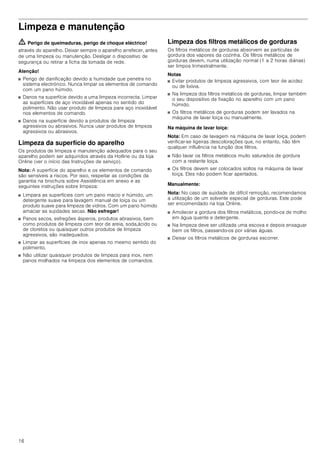

Limpeza e manutenção
Atenção!
■ Perigo de danificação devido a humidade que penetra no
sistema electrónico. Nunca limpar os elementos de comando
com um pano húmido.
■ Danos na superfície devido a uma limpeza incorrecta. Limpar
as superfícies de aço inoxidável apenas no sentido do
polimento. Não usar produto de limpeza para aço inoxidável
nos elementos de comando.
■ Danos na superfície devido a produtos de limpeza
agressivos ou abrasivos. Nunca usar produtos de limpeza
agressivos ou abrasivos.
Limpeza da superfície do aparelho
Os produtos de limpeza e manutenção adequados para o seu
aparelho podem ser adquiridos através da Hotline ou da loja
Online (ver o início das Instruções de serviço).
Nota: A superfície do aparelho e os elementos de comando
são sensíveis a riscos. Por isso, respeitar as condições da
garantia na brochura sobre Assistência em anexo e as
seguintes instruções sobre limpeza:
■ Limpara as superfícies com um pano macio e húmido, um
detergente suave para lavagem manual de loiça ou um
produto suave para limpeza de vidros. Com um pano húmido
amaciar as sujidades secas. Não esfregar!
■ Panos secos, esfregões ásperos, produtos abrasivos, bem
como produtos de limpeza com teor de areia, soda,ácido ou
de cloretos ou quaisquer outros produtos de limpeza
agressivos, são inadequados.
■ Limpar as superfícies de inox apenas no mesmo sentido do
polimento.
■ Não utilizar quaisquer produtos de limpeza para inox, nem
panos molhados na limpeza dos elementos de comandos.
Limpeza dos filtros metálicos de gorduras
Os filtros metálicos de gorduras absorvem as partículas de
gordura dos vapores da cozinha. Os filtros metálicos de
gorduras devem, numa utilização normal (1 a 2 horas diárias)
ser limpos trimestralmente.
Notas
■ Evitar produtos de limpeza agressivos, com teor de acidez
ou de lixívia.
■ Na limpeza dos filtros metálicos de gorduras, limpar também
o seu dispositivo de fixação no aparelho com um pano
húmido.
■ Os filtros metálicos de gorduras podem ser lavados na
máquina de lavar loiça ou manualmente.
Na máquina de lavar loiça:
Nota: Em caso de lavagem na máquina de lavar loiça, podem
verificar-se ligeiras descolorações que, no entanto, não têm
qualquer influência na função dos filtros.
■ Não lavar os filtros metálicos muito saturados de gordura
com a restante loiça.
■ Os filtros devem ser colocados soltos na máquina de lavar
loiça. Eles não podem ficar apertados.
Manualmente:
Nota: No caso de sujidade de difícil remoção, recomendamos
a utilização de um solvente especial de gorduras. Este pode
ser encomendado na loja Online.
■ Amolecer a gordura dos filtros metálicos, pondo-os de molho
em água quente e detergente.
■ Na limpeza deve ser utilizada uma escova e depois enxaguar
bem os filtros, passando-os por várias águas.
■ Deixar os filtros metálicos de gorduras escorrer.

17

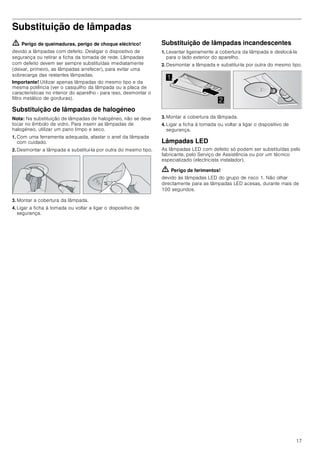

Substituição de lâmpadas
devido a lâmpadas com defeito. Desligar o dispositivo de
segurança ou retirar a ficha da tomada de rede. Lâmpadas
com defeito devem ser sempre substituídas imediatamente
(deixar, primeiro, as lâmpadas arrefecer), para evitar uma
sobrecarga das restantes lâmpadas.
Importante! Utilizar apenas lâmpadas do mesmo tipo e da
mesma potência (ver o casquilho da lâmpada ou a placa de
características no interior do aparelho - para isso, desmontar o
filtro metálico de gorduras).
Substituição de lâmpadas de halogéneo
Nota: Na substituição de lâmpadas de halogéneo, não se deve
tocar no êmbolo de vidro. Para inserir as lâmpadas de
halogéneo, utilizar um pano limpo e seco.
1. Com uma ferramenta adequada, afastar o anel da lâmpada
com cuidado.
2. Desmontar a lâmpada e substituí-la por outra do mesmo tipo.
3. Montar a cobertura da lâmpada.
4. Ligar a ficha à tomada ou voltar a ligar o dispositivo de
segurança.
Substituição de lâmpadas incandescentes
1. Levantar ligeiramente a cobertura da lâmpada e deslocá-la
para o lado exterior do aparelho.
2. Desmontar a lâmpada e substituí-la por outra do mesmo tipo.
3. Montar a cobertura da lâmpada.
4. Ligar a ficha à tomada ou voltar a ligar o dispositivo de
segurança.
Lâmpadas LED
As lâmpadas LED com defeito só podem ser substituídas pelo
fabricante, pelo Serviço de Assistência ou por um técnico
especializado (electricista instalador).
ã=Perigo de ferimentos!
devido às lâmpadas LED do grupo de risco 1. Não olhar
directamente para as lâmpadas LED acesas, durante mais de
100 segundos.

18

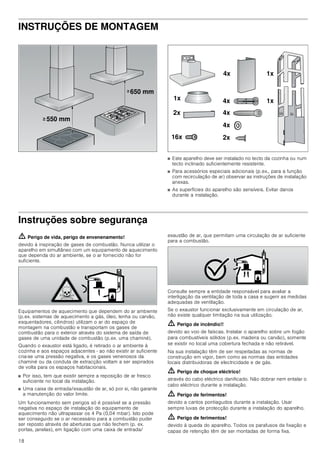

INSTRUÇÕES DE MONTAGEM
■ Este aparelho deve ser instalado no tecto da cozinha ou num
tecto inclinado suficientemente resistente.
■ Para acessórios especiais adicionais (p.ex., para a função
com recirculação de ar) observar as instruções de instalação
anexas.
■ As superfícies do aparelho são sensíveis. Evitar danos
durante a instalação.
Instruções sobre segurança
ã=Perigo de vida, perigo de envenenamento!
devido à inspiração de gases de combustão. Nunca utilizar o
aparelho em simultâneo com um equipamento de aquecimento
que dependa do ar ambiente, se o ar fornecido não for
suficiente.
Equipamentos de aquecimento que dependem do ar ambiente
(p.ex. sistemas de aquecimento a gás, óleo, lenha ou carvão,
esquentadores, cilindros) utilizam o ar do espaço de
montagem na combustão e transportam os gases de
combustão para o exterior através do sistema de saída de
gases de uma unidade de combustão (p.ex. uma chaminé).
Quando o exaustor está ligado, é retirado o ar ambiente à
cozinha e aos espaços adjacentes - ao não existir ar suficiente
cria-se uma pressão negativa, e os gases venenosos da
chaminé ou da conduta de extracção voltam a ser aspirados
de volta para os espaços habitacionais.
■ Por isso, tem que existir sempre a reposição de ar fresco
suficiente no local da instalação.
■ Uma caixa de entrada/exaustão de ar, só por si, não garante
a manutenção do valor limite.
Um funcionamento sem perigos só é possível se a pressão
negativa no espaço de instalação do equipamento de
aquecimento não ultrapassar os 4 Pa (0,04 mbar). Isto pode
ser conseguido se o ar necessário para a combustão puder
ser reposto através de aberturas que não fechem (p. ex.
portas, janelas), em ligação com uma caixa de entrada/
exaustão de ar, que permitam uma circulação de ar suficiente
para a combustão.
Consulte sempre a entidade responsável para avaliar a
interligação da ventilação de toda a casa e sugerir as medidas
adequadas de ventilação.
Se o exaustor funcionar exclusivamente em circulação de ar,
não existe qualquer limitação na sua utilização.
ã=Perigo de incêndio!!
devido ao voo de faíscas. Instalar o aparelho sobre um fogão
para combustíveis sólidos (p.ex. madeira ou carvão), somente
se existir no local uma cobertura fechada e não retirável.
Na sua instalação têm de ser respeitadas as normas de
construção em vigor, bem como as normas das entidades
locais distribuidoras de electricidade e de gás.
ã=Perigo de choque eléctrico!
devido à queda do aparelho. Todos os parafusos de fixação e
capas de retenção têm de ser montadas de forma fixa.
PP
PP
!
!
[ [
[ [
[
[[
[ [
[

19

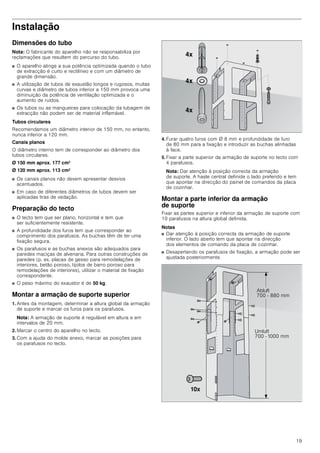

Instalação
Dimensões do tubo
Nota: O fabricante do aparelho não se responsabiliza por
reclamações que resultem do percurso do tubo.
■ O aparelho atinge a sua potência optimizada quando o tubo
de extracção é curto e rectilíneo e com um diâmetro de
grande dimensão.
■ A utilização de tubos de exaustão longos e rugosos, muitas
curvas e diâmetro de tubos inferior a 150 mm provoca uma
diminuição da potência de ventilação optimizada e o
aumento de ruídos.
■ Os tubos ou as mangueiras para colocação da tubagem de
extracção não podem ser de material inflamável.
Tubos circulares
Recomendamos um diâmetro interior de 150 mm, no entanto,
nunca inferior a 120 mm.
Canais planos
O diâmetro interno tem de corresponder ao diâmetro dos
tubos circulares.
■ Os canais planos não devem apresentar desvios
acentuados.
■ Em caso de diferentes diâmetros de tubos devem ser
aplicadas tiras de vedação.
Preparação do tecto
■ O tecto tem que ser plano, horizontal e tem que
ser suficientemente resistente.
■ A profundidade dos furos tem que corresponder ao
comprimento dos parafusos. As buchas têm de ter uma
fixação segura.
■ Os parafusos e as buchas anexos são adequados para
paredes maciças de alvenaria. Para outras construções de
paredes (p. ex. placas de gesso para remodelações de
interiores, betão poroso, tijolos de barro poroso para
remodelações de interiores), utilizar o material de fixação
correspondente.
■ O peso máximo do exaustor é de 50 kg.
Montar a armação de suporte superior
1. Antes da montagem, determinar a altura global da armação
de suporte e marcar os furos para os parafusos.
Nota: A armação de suporte é regulável em altura e em
intervalos de 20 mm.
2. Marcar o centro do aparelho no tecto.
3. Com a ajuda do molde anexo, marcar as posições para
os parafusos no tecto.
4. Furar quatro furos com Ø 8 mm e profundidade de furo
de 80 mm para a fixação e introduzir as buchas alinhadas
à face.
5. Fixar a parte superior da armação de suporte no tecto com
4 parafusos.
Nota: Dar atenção à posição correcta da armação
de suporte. A haste central definide o lado preferido e tem
que apontar na direcção do painel de comandos da placa
de cozinhar.
Montar a parte inferior da armação
de suporte
Fixar as partes superior e inferior da armação de suporte com
10 parafusos na altura global definida.
Notas
■ Dar atenção à posição correcta da armação de suporte
inferior. O lado aberto tem que apontar na direcção
dos elementos de comando da placa de cozinhar.
■ Desapertando os parafusos de fixação, a armação pode ser
ajustada posteriormente.
[
[
[
$EOXIW
PP
8POXIW
PP
[

20

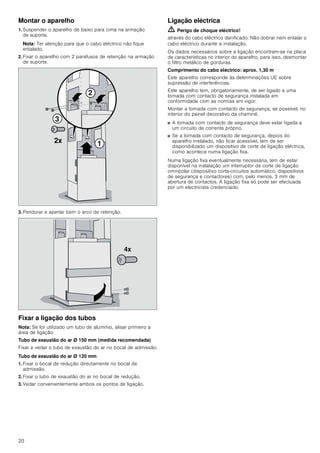

Montar o aparelho
1. Suspender o aparelho de baixo para cima na armação
de suporte.
Nota: Ter atenção para que o cabo eléctrico não fique
entalado.
2. Fixar o aparelho com 2 parafusos de retenção na armação
de suporte.
3. Pendurar e apertar bem o arco de retenção.
Fixar a ligação dos tubos
Nota: Se for utilizado um tubo de alumínio, alisar primeiro a
área de ligação.
Tubo de exaustão do ar Ø 150 mm (medida recomendada)
Fixar e vedar o tubo de exaustão do ar no bocal de admissão.
Tubo de exaustão do ar Ø 120 mm
1. Fixar o bocal de redução directamente no bocal de
admissão.
2. Fixar o tubo de exaustão do ar no bocal de redução.
3. Vedar convenientemente ambos os pontos de ligação.
Ligação eléctrica
ã=Perigo de choque eléctrico!
Os dados necessários sobre a ligação encontram-se na placa
de características no interior do aparelho, para isso, desmontar
o filtro metálico de gorduras.
Comprimento do cabo eléctrico: aprox. 1,30 m
Este aparelho corresponde às determinações UE sobre
supressão de interferências.
Este aparelho tem, obrigatoriamente, de ser ligado a uma
tomada com contacto de segurança instalada em
conformidade com as normas em vigor.
Montar a tomada com contacto de segurança, se possível, no
interior do painel decorativo da chaminé.
■ A tomada com contacto de segurança deve estar ligada a
um circuito de corrente próprio.
■ Se a tomada com contacto de segurança, depois do
aparelho instalado, não ficar acessível, tem de ser
disponibilizado um dispositivo de corte de ligação eléctrica,
como acontece numa ligação fixa.
Numa ligação fixa eventualmente necessária, tem de estar
disponível na instalação um interruptor de corte de ligação
omnipolar (dispositivo corta-circuitos automático, dispositivos
de segurança e contactores) com, pelo menos, 3 mm de
abertura de contactos. A ligação fixa só pode ser efectuada
por um electricista credenciado.

[
[

21
Montagem do painel decorativo da chaminé
1. Separar os painéis decorativos da chaminé.
Para isso, retirar a fita colante.
2. Retirar a película de protecção nas duas faces.
3. Assentar e encaixar ambos os painéis decorativos
superiores no aparelho.
Nota: Para se evitarem riscos, colocar papel como
protecção sobre os cantos do painel decorativo exterior.
4. Deslocar o painel decorativo superior para cima e fixá-lo com
2 parafusos.
5. Assentar e encaixar ambos os painéis decorativos inferiores.

23
'+=

'+=
'6=

'6=
'+=
'+=
'6=
'6=

910228
*9000572463*
9000572463
Robert Bosch Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München
Germany
www.bosch-home.com

Manual bosch campana dia09 e751

Mais conteúdo relacionado

Destaque

Semelhante a Manual bosch campana dia09 e751

Mais de Alsako Electrodomésticos

Manual bosch campana dia09 e751
