Incêndio - Instalações Predias

STÉFANIE CAVALCANTE E WINNY ALCÂNTARA –

História:
Um Incêndio é uma ocorrência de fogo não
controlado, que pode ser extremamente
perigosa para os seres vivos e as
estruturas.
A exposição a um incêndio pode produzir a
morte, geralmente pela inalação dos gases,
ou pelo desmaio causado por eles, ou
posteriormente pelas queimaduras graves.

Triangulo do fogo
Devem existir os três elementos que compõem o
triângulo do fogo. Se um deles deixar de
existir, o fogo se extinguirá. Se um deles
faltar, o fogo não iniciará.
CALOR GERADO >
CALOR DISSIPADO

Proteção Contra Incêndios
Para fazer o projeto deve-se sempre adotar a lei
municipal ou a lei estadual (a mais recente), se
a lei municipal é mais branda, vale a lei
estadual. Para o dimensionamento e detalhamento
das instalações e equipamentos devem ser seguidas
as normas brasileiras (ABNT).

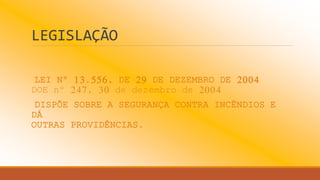

LEGISLAÇÃO
LEI Nº 13.556, DE 29 DE DEZEMBRO DE 2004
DOE nº 247, 30 de dezembro de 2004
DISPÕE SOBRE A SEGURANÇA CONTRA INCÊNDIOS E
DÁ
OUTRAS PROVIDÊNCIAS.

§1º. São objetivos desta Lei:
I - dispor sobre a proteção da vida dos ocupantes
das edificações
e áreas de risco, em caso de incêndio e pânico;
II - dificultar a propagação do incêndio,
reduzindo danos ao
meio ambiente e ao patrimônio;
III - proporcionar meios de controle e extinção do
incêndio; e
IV - possibilitar condições de acesso para as
viaturas e guarnições
do Corpo de Bombeiros.

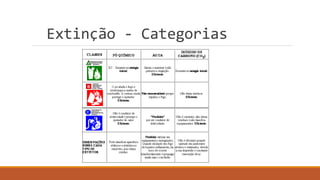

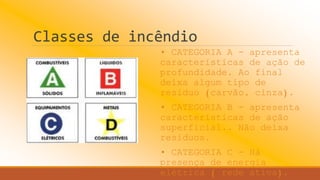

Classes de incêndio
• CATEGORIA A - apresenta
características de ação de
profundidade. Ao final
deixa algum tipo de
resíduo (carvão, cinza).
• CATEGORIA B - apresenta
características de ação
superficial.. Não deixa
resíduos.
• CATEGORIA C - Há
presença de energia
elétrica ( rede ativa).

Sistema de combate ao incêndio
1. Abafamento =
eliminação do oxigênio
2. Eliminação do
combustível = retirar
ou isolar os materiais
combustíveis
3. Resfriamento =
eliminar a fonte de
calor ou dissipar o
Objetivos: Extinguir o fogo; evitar a sua
propagação; resfriar os materiais e o edifício.

Sistema de combate ao incêndio
- Sistemas móveis: extintores
portáteis e extintores sobre rodas.
- Sistemas fixos:
•Sob comando: hidrantes e
mangotinhos;
•Automáticos: chuveiros automáticos
(sprinklers) e água nebulizada.
Classificação:

Extintores
ART. 39 da ABNT - Em edificações com mais de um
pavimento são necessárias no mínimo 2 CE por
pavimento.
AGENTE EXTINTOR QUANTIDADE MÍNIMA, PARA
CONSTRUIRS UMA CE
ESPUMA 10 litros
AGUA 10 litros
GÁS CARBÔNICO 4kg
PÓ-QUIMICO-SECO 4kg
Cada capacidade
extintora protege
uma área mínima
segundo o grau de
risco:
Risco leve = 500m2
Risco médio = 250 m2
Risco elevado = 250
m2

INSTALAÇÕES HIDRÁULICAS DE
COMBATE A INCÊNDIO SOB COMANDO
Usar instalações hidráulicas de combate a
incêndio nas edificações quando:
I - possuírem altura superior a 12 m;
II - não sendo residenciais, tiverem área
total construída superior a 750 m2;
III - forem destinadas a postos de serviço
ou garagem com abastec de combustíveis;
IV - destinadas à residência, com área de
pavimento superior a 750 m2;
V - servirem como depósitos de gás
liqüefeito de petróleo;

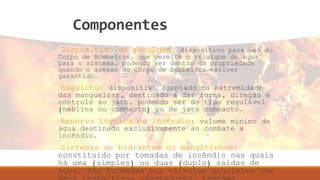

Componentes
Dispositivo de recalque: dispositivo para uso do
Corpo de Bombeiros, que permite o recalque de água
para o sistema, podendo ser dentro da propriedade
quando o acesso do Corpo de Bombeiros estiver
garantido.
Esguicho: dispositivo adaptado na extremidade
das mangueiras, destinado a dar forma, direção e
controle ao jato, podendo ser do tipo regulável
(neblina ou compacto) ou de jato compacto.
Reserva técnica de incêndio: volume mínimo de
água destinado exclusivamente ao combate a
incêndio.
Sistemas de hidrantes ou mangotinhos:
constituído por tomadas de incêndio nas quais
há uma (simples) ou duas (duplo) saídas de
água. São formadas por válvulas angulares com

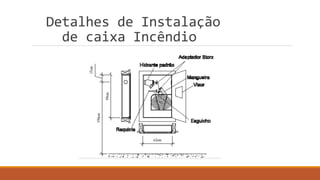

Detalhes de Instalação
de caixa Incêndio

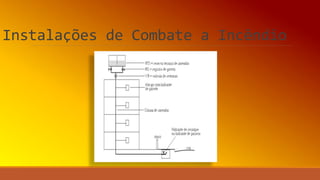

Instalações de Combate a Incêndio

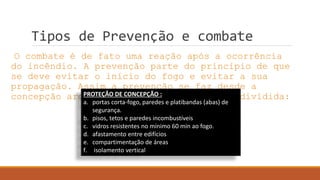

Tipos de Prevenção e combate
O combate é de fato uma reação após a ocorrência
do incêndio. A prevenção parte do princípio de que
se deve evitar o início do fogo e evitar a sua
propagação. Assim a prevenção se faz desde a
concepção arquitetônica e pode ser assim dividida:PROTEÇÃO DE CONCEPÇÃO :
a. portas corta-fogo, paredes e platibandas (abas) de
segurança.
b. pisos, tetos e paredes incombustíveis
c. vidros resistentes no mínimo 60 min ao fogo.
d. afastamento entre edifícios
e. compartimentação de áreas
f. isolamento vertical

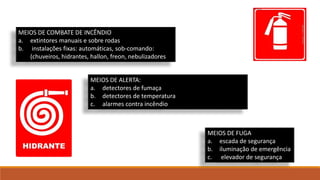

MEIOS DE COMBATE DE INCÊNDIO
a. extintores manuais e sobre rodas
b. instalações fixas: automáticas, sob-comando:
(chuveiros, hidrantes, hallon, freon, nebulizadores
MEIOS DE ALERTA:
a. detectores de fumaça
b. detectores de temperatura
c. alarmes contra incêndio
MEIOS DE FUGA
a. escada de segurança
b. iluminação de emergência
c. elevador de segurança

Projeto Preventivo de Incêndio
Os sistemas necessários são
- Sistema preventivo por extintores
- Sistema hidráulico preventivo
- Gás centralizado
- Saídas de emergência
- Pára-raios
- Sistema de alarme
- Sinalização de abandono
- Iluminação de emergência.

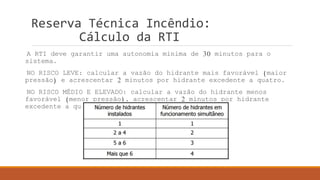

Reserva Técnica Incêndio:
Cálculo da RTI
A RTI deve garantir uma autonomia mínima de 30 minutos para o
sistema.
NO RISCO LEVE: calcular a vazão do hidrante mais favorável (maior
pressão) e acrescentar 2 minutos por hidrante excedente a quatro.
NO RISCO MÉDIO E ELEVADO: calcular a vazão do hidrante menos
favorável (menor pressão), acrescentar 2 minutos por hidrante
excedente a quatro e considerar uso simultâneo de:

Cálculo de Hidrantes (EXEMPLOS)

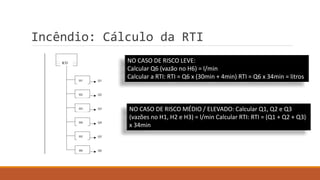

Incêndio: Cálculo da RTI
NO CASO DE RISCO LEVE:
Calcular Q6 (vazão no H6) = l/min
Calcular a RTI: RTI = Q6 x (30min + 4min) RTI = Q6 x 34min = litros
NO CASO DE RISCO MÉDIO / ELEVADO: Calcular Q1, Q2 e Q3
(vazões no H1, H2 e H3) = l/min Calcular RTI: RTI = (Q1 + Q2 + Q3)
x 34min

Interferência com a Arquitetura
