1. ANA NERI – EDUCAÇÃO PROFISSIONAL
 TÉCNICO EM SEGURANÇA DO TRABALHO
 PROJETOS DE INSTALAÇÃO E SEGURANÇA
 PROFESSOR: ROSIEL SOUSA

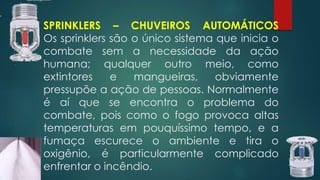

2. SPRINKLERS – CHUVEIROS AUTOMÁTICOS
Os sprinklers são o único sistema que inicia o
combate sem a necessidade da ação
humana; qualquer outro meio, como
extintores e mangueiras, obviamente
pressupõe a ação de pessoas. Normalmente
é aí que se encontra o problema do
combate, pois como o fogo provoca altas
temperaturas em pouquíssimo tempo, e a
fumaça escurece o ambiente e tira o
oxigênio, é particularmente complicado
enfrentar o incêndio.

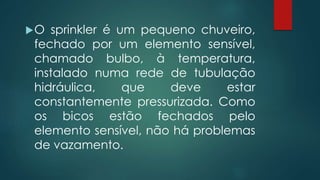

3. O sprinkler é um pequeno chuveiro,
fechado por um elemento sensível,
chamado bulbo, à temperatura,
instalado numa rede de tubulação
hidráulica, que deve estar
constantemente pressurizada. Como
os bicos estão fechados pelo
elemento sensível, não há problemas
de vazamento.

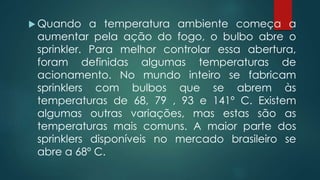

4.  Quando a temperatura ambiente começa a
aumentar pela ação do fogo, o bulbo abre o
sprinkler. Para melhor controlar essa abertura,
foram definidas algumas temperaturas de
acionamento. No mundo inteiro se fabricam
sprinklers com bulbos que se abrem às
temperaturas de 68, 79 , 93 e 141º C. Existem
algumas outras variações, mas estas são as
temperaturas mais comuns. A maior parte dos
sprinklers disponíveis no mercado brasileiro se
abre a 68º C.

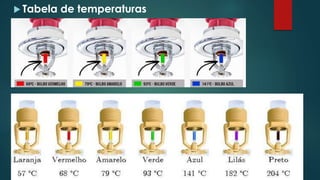

5.  Tabela de temperaturas

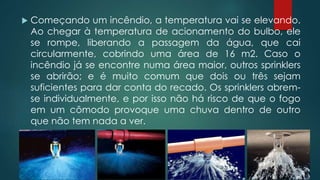

6.  Começando um incêndio, a temperatura vai se elevando.
Ao chegar à temperatura de acionamento do bulbo, ele
se rompe, liberando a passagem da água, que cai
circularmente, cobrindo uma área de 16 m2. Caso o
incêndio já se encontre numa área maior, outros sprinklers
se abrirão; e é muito comum que dois ou três sejam
suficientes para dar conta do recado. Os sprinklers abrem-
se individualmente, e por isso não há risco de que o fogo
em um cômodo provoque uma chuva dentro de outro
que não tem nada a ver.

8. ESQUEMA DE INSTALAÇÃO DE
SPRINKLERS

9. Tipos de sprinklers:
• lateral;
• especiais.

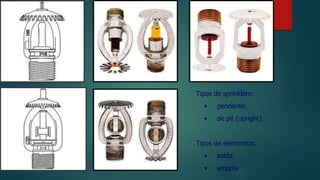

10. Tipos de sprinklers:
• pendente;
• de pé (upright).
Tipos de elementos:
• solda;
• ampola

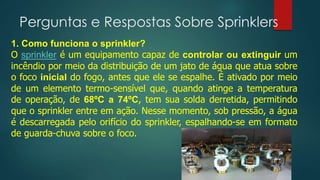

11. Perguntas e Respostas Sobre Sprinklers
1. Como funciona o sprinkler?
O sprinkler é um equipamento capaz de controlar ou extinguir um
incêndio por meio da distribuição de um jato de água que atua sobre
o foco inicial do fogo, antes que ele se espalhe. É ativado por meio
de um elemento termo-sensível que, quando atinge a temperatura
de operação, de 68ºC a 74ºC, tem sua solda derretida, permitindo
que o sprinkler entre em ação. Nesse momento, sob pressão, a água
é descarregada pelo orifício do sprinkler, espalhando-se em formato
de guarda-chuva sobre o foco.

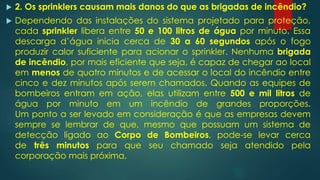

12.  2. Os sprinklers causam mais danos do que as brigadas de incêndio?
 Dependendo das instalações do sistema projetado para proteção,
cada sprinkler libera entre 50 e 100 litros de água por minuto. Essa
descarga d’água inicia cerca de 30 a 60 segundos após o fogo
produzir calor suficiente para acionar o sprinkler. Nenhuma brigada
de incêndio, por mais eficiente que seja, é capaz de chegar ao local
em menos de quatro minutos e de acessar o local do incêndio entre
cinco e dez minutos após serem chamados. Quando as equipes de
bombeiros entram em ação, elas utilizam entre 500 e mil litros de
água por minuto em um incêndio de grandes proporções.
Um ponto a ser levado em consideração é que as empresas devem
sempre se lembrar de que, mesmo que possuam um sistema de
detecção ligado ao Corpo de Bombeiros, pode-se levar cerca
de três minutos para que seu chamado seja atendido pela
corporação mais próxima.

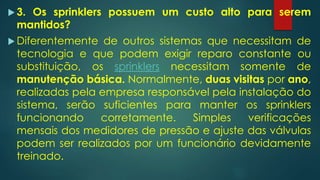

13.  3. Os sprinklers possuem um custo alto para serem
mantidos?
 Diferentemente de outros sistemas que necessitam de
tecnologia e que podem exigir reparo constante ou
substituição, os sprinklers necessitam somente de
manutenção básica. Normalmente, duas visitas por ano,
realizadas pela empresa responsável pela instalação do
sistema, serão suficientes para manter os sprinklers
funcionando corretamente. Simples verificações
mensais dos medidores de pressão e ajuste das válvulas
podem ser realizados por um funcionário devidamente
treinado.

14.  4. Se os sprinklers derem um alarme falso, isso não
causará danos consideráveis?
 Os sprinklers não têm como dar um alarme falso. O
único modo para que em ação é quando o ar no seu
entorno alcança a temperatura pré-determinada
para acionar o sistema. Caso contrário, eles não
funcionarão por meio de fumaça, poeira ou sprays de
aerosol.

15.  5. O que determina quando e onde os sprinklers serão
instalados?
 Os códigos de construção, ao longo das duas últimas
décadas, estão exigindo cada vez mais
os sprinklers para a segurança da edificação e dos
ocupantes, especialmente em edifícios onde a rápida
evacuação dos ocupantes é difícil.

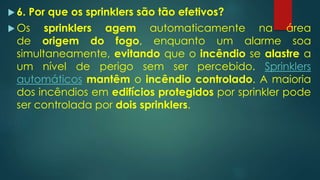

16.  6. Por que os sprinklers são tão efetivos?
 Os sprinklers agem automaticamente na área
de origem do fogo, enquanto um alarme soa
simultaneamente, evitando que o incêndio se alastre a
um nível de perigo sem ser percebido. Sprinklers
automáticos mantêm o incêndio controlado. A maioria
dos incêndios em edifícios protegidos por sprinkler pode
ser controlada por dois sprinklers.

17.  7. E a fumaça?
 A fumaça, um subproduto do fogo, é geralmente
a causa de óbito dos ocupantes de um edifício. Apesar
dos sprinklers produzirem fumaça no momento em
que apaga um incêndio, essa quantidade de fumaça é
menor do que a que seria produzida por um fogo sem a
proteção de sprinkler.

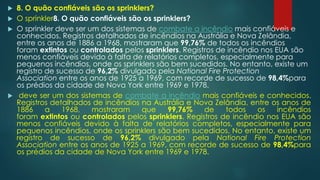

18.  8. O quão confiáveis são os sprinklers?
 O sprinkler8. O quão confiáveis são os sprinklers?
 O sprinkler deve ser um dos sistemas de combate a incêndio mais confiáveis e
conhecidos. Registros detalhados de incêndios na Austrália e Nova Zelândia,
entre os anos de 1886 a 1968, mostraram que 99,76% de todos os incêndios
foram extintos ou controlados pelos sprinklers. Registros de incêndio nos EUA são
menos confiáveis devido à falta de relatórios completos, especialmente para
pequenos incêndios, onde os sprinklers são bem sucedidos. No entanto, existe um
registro de sucesso de 96,2% divulgado pela National Fire Protection
Association entre os anos de 1925 a 1969, com recorde de sucesso de 98,4%para
os prédios da cidade de Nova York entre 1969 e 1978.
 deve ser um dos sistemas de combate a incêndio mais confiáveis e conhecidos.
Registros detalhados de incêndios na Austrália e Nova Zelândia, entre os anos de
1886 a 1968, mostraram que 99,76% de todos os incêndios
foram extintos ou controlados pelos sprinklers. Registros de incêndio nos EUA são
menos confiáveis devido à falta de relatórios completos, especialmente para
pequenos incêndios, onde os sprinklers são bem sucedidos. No entanto, existe um
registro de sucesso de 96,2% divulgado pela National Fire Protection
Association entre os anos de 1925 a 1969, com recorde de sucesso de 98,4%para
os prédios da cidade de Nova York entre 1969 e 1978.

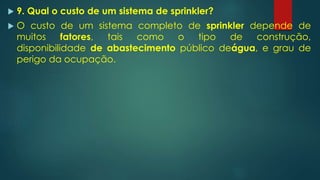

19.  9. Qual o custo de um sistema de sprinkler?
 O custo de um sistema completo de sprinkler depende de
muitos fatores, tais como o tipo de construção,
disponibilidade de abastecimento público deágua, e grau de
perigo da ocupação.

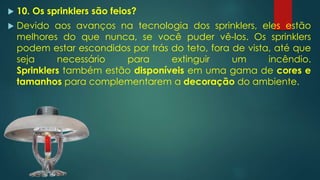

20.  10. Os sprinklers são feios?
 Devido aos avanços na tecnologia dos sprinklers, eles estão
melhores do que nunca, se você puder vê-los. Os sprinklers
podem estar escondidos por trás do teto, fora de vista, até que
seja necessário para extinguir um incêndio.
Sprinklers também estão disponíveis em uma gama de cores e
tamanhos para complementarem a decoração do ambiente.

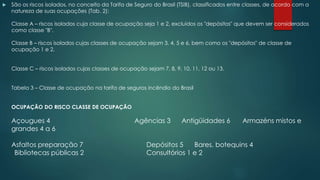

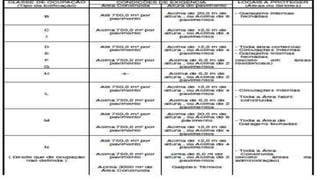

22.  São os riscos isolados, no conceito da Tarifa de Seguro do Brasil (TSIB), classificados entre classes, de acordo com a
natureza de suas ocupações (Tab. 2):
Classe A – riscos isolados cuja classe de ocupação seja 1 e 2, excluídos os "depósitos" que devem ser considerados
como classe "B".
Classe B – riscos isolados cujas classes de ocupação sejam 3, 4, 5 e 6, bem como os "depósitos" de classe de
ocupação 1 e 2.
Classe C – riscos isolados cujas classes de ocupação sejam 7, 8, 9, 10, 11, 12 ou 13.
Tabela 3 – Classe de ocupação na tarifa de seguros incêndio do Brasil
OCUPAÇÃO DO RISCO CLASSE DE OCUPAÇÃO
Açougues 4 Agências 3 Antigüidades 6 Armazéns mistos e
grandes 4 a 6
Asfaltos preparação 7 Depósitos 5 Bares, botequins 4
Bibliotecas públicas 2 Consultórios 1 e 2

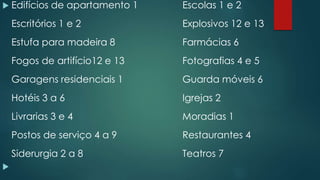

23.  Edifícios de apartamento 1 Escolas 1 e 2
Escritórios 1 e 2 Explosivos 12 e 13
Estufa para madeira 8 Farmácias 6
Fogos de artifício12 e 13 Fotografias 4 e 5
Garagens residenciais 1 Guarda móveis 6
Hotéis 3 a 6 Igrejas 2
Livrarias 3 e 4 Moradias 1
Postos de serviço 4 a 9 Restaurantes 4
Siderurgia 2 a 8 Teatros 7

