1. EQUIPAMENTOS DE COMBATE A INCÊNDIOS
Aparelhos Extintores Portáteis
Recipiente metálico contendo Agente Extintor
Definção: para combate imediato e rápido a princípios de
incêndios
Classificação: Conforme as Classes de Incêndios abaixo:
Combustíveis Líquidos
A BB Óleos
Sólidos
Equipamentos
Inflamáveis
Metais
K
Vegetais
C
Elétricos
D
Combustíveis

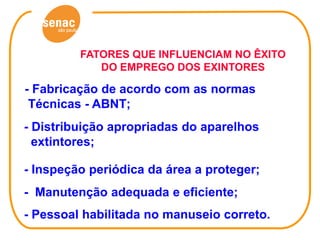

2. FATORES QUE INFLUENCIAM NO ÊXITO
DO EMPREGO DOS EXINTORES
- Fabricação de acordo com as normas
Técnicas - ABNT;
- Distribuição apropriadas do aparelhos
extintores;
- Inspeção periódica da área a proteger;
- Manutenção adequada e eficiente;
- Pessoal habilitada no manuseio correto.

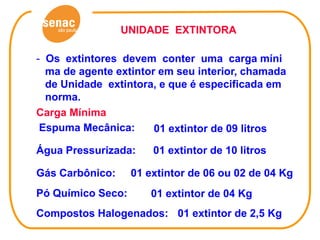

3. UNIDADE EXTINTORA
- Os extintores devem conter uma carga míni
ma de agente extintor em seu interior, chamada
de Unidade extintora, e que é especificada em
norma.
Carga Mínima
Espuma Mecânica: 01 extintor de 09 litros
Água Pressurizada: 01 extintor de 10 litros
Gás Carbônico: 01 extintor de 06 ou 02 de 04 Kg
Pó Químico Seco: 01 extintor de 04 Kg
Compostos Halogenados: 01 extintor de 2,5 Kg

4. UNIDADE EXTINTORA
•Área de proteção
•Distância máxima a ser percorrida
• Risco Baixo – até 300 MegaJoule m2
- Área de 500 m2
- 25 metros de distância
•Risco Médio – de 300 a 1200 MegaJoule m2
- Área de 250 m2
- 20 metros de distância
•Risco Alto – acima de 1200 MegaJoule m2
- Área de 150 m2

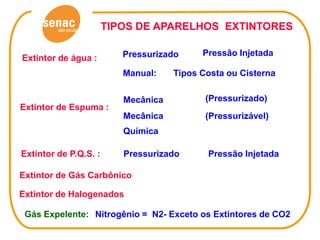

5. TIPOS DE APARELHOS EXTINTORES
Pressurizado Pressão Injetada
Extintor de água :
Manual: Tipos Costa ou Cisterna
Mecânica (Pressurizado)
Extintor de Espuma :
Mecânica (Pressurizável)
Química
Extintor de P.Q.S. : Pressurizado Pressão Injetada
Extintor de Gás Carbônico
Extintor de Halogenados
Gás Expelente: Nitrogênio = N2- Exceto os Extintores de CO2

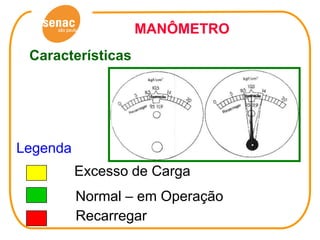

6. MANÔMETRO
Características
Legenda
Excesso de Carga
Normal – em Operação
Recarregar

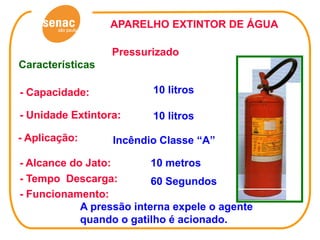

7. APARELHO EXTINTOR DE ÁGUA
Pressurizado
Características
- Capacidade: 10 litros
- Unidade Extintora: 10 litros
- Aplicação: Incêndio Classe “A”
- Alcance do Jato: 10 metros
- Tempo Descarga: 60 Segundos
- Funcionamento:
A pressão interna expele o agente
quando o gatilho é acionado.

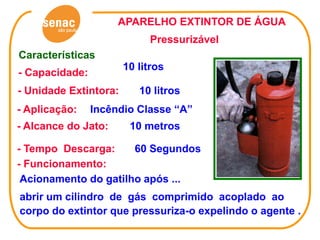

8. APARELHO EXTINTOR DE ÁGUA
Pressurizável
Características
10 litros
- Capacidade:
- Unidade Extintora: 10 litros
- Aplicação: Incêndio Classe “A”
- Alcance do Jato: 10 metros
- Tempo Descarga: 60 Segundos
- Funcionamento:
Acionamento do gatilho após ...
abrir um cilindro de gás comprimido acoplado ao
corpo do extintor que pressuriza-o expelindo o agente .

9. APARELHO EXTINTOR MANUAL DE ÁGUA
(bomba manual) e TIPO CISTERNA
Características
10 a 20 litros
- Capacidade: de água
Incêndio
- Aplicação: Classe “A”
- Tempo Conforme
Descarga: o operador
- Funcionamento: A pressão é produzida
manualmente

10. APARELHO EXTINTOR DE
ESPUMA MECÂNICA
Pressurizado
Características (mistura água e LGE
- Capacidade: 09 litros)
- Unidade Extintora: 09 litros
- Aplicação: Incend. Classes “A e B”
- Alcance do Jato: 05 metros
- Tempo Descarga: 60 Segundos
- Funcionamento:
A mistura sob pressão é expelida
quando acionado o gatilho.
Obs:.
Ao passar o LGE pelo Esguicho Lança
dor, ocorremo arrastamento e o bati
mento, formando a espuma.

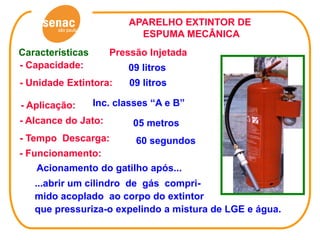

11. APARELHO EXTINTOR DE
ESPUMA MECÂNICA
Características Pressão Injetada
- Capacidade: 09 litros
- Unidade Extintora: 09 litros
- Aplicação: Inc. classes “A e B”
- Alcance do Jato: 05 metros
- Tempo Descarga: 60 segundos
- Funcionamento:
Acionamento do gatilho após...
...abrir um cilindro de gás compri-
mido acoplado ao corpo do extintor
que pressuriza-o expelindo a mistura de LGE e água.

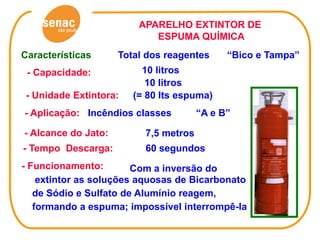

12. APARELHO EXTINTOR DE
ESPUMA QUÍMICA
Características Total dos reagentes “Bico e Tampa”
- Capacidade: 10 litros
10 litros
- Unidade Extintora: (= 80 lts espuma)
- Aplicação: Incêndios classes “A e B”
- Alcance do Jato: 7,5 metros
- Tempo Descarga: 60 segundos
- Funcionamento: Com a inversão do
extintor as soluções aquosas de Bicarbonato
de Sódio e Sulfato de Alumínio reagem,
formando a espuma; impossível interrompê-la

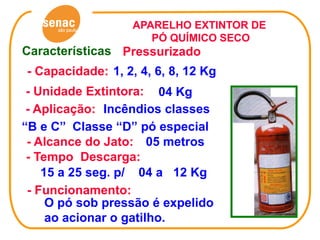

13. APARELHO EXTINTOR DE
PÓ QUÍMICO SECO
Características Pressurizado
- Capacidade: 1, 2, 4, 6, 8, 12 Kg
- Unidade Extintora: 04 Kg
- Aplicação: Incêndios classes
“B e C” Classe “D” pó especial
- Alcance do Jato: 05 metros
- Tempo Descarga:
15 a 25 seg. p/ 04 a 12 Kg
- Funcionamento:
O pó sob pressão é expelido
ao acionar o gatilho.

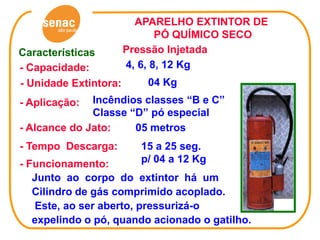

14. APARELHO EXTINTOR DE
PÓ QUÍMICO SECO
Características Pressão Injetada
- Capacidade: 4, 6, 8, 12 Kg
- Unidade Extintora: 04 Kg
- Aplicação: Incêndios classes “B e C”
Classe “D” pó especial
- Alcance do Jato: 05 metros
- Tempo Descarga: 15 a 25 seg.
- Funcionamento: p/ 04 a 12 Kg
Junto ao corpo do extintor há um
Cilindro de gás comprimido acoplado.
Este, ao ser aberto, pressurizá-o
expelindo o pó, quando acionado o gatilho.

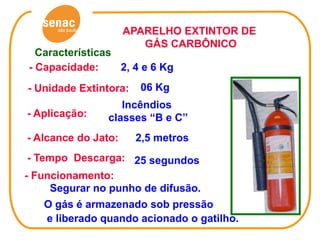

15. APARELHO EXTINTOR DE
GÁS CARBÔNICO
Características
- Capacidade: 2, 4 e 6 Kg
- Unidade Extintora: 06 Kg
Incêndios
- Aplicação: classes “B e C”
- Alcance do Jato: 2,5 metros
- Tempo Descarga: 25 segundos
- Funcionamento:
Segurar no punho de difusão.
O gás é armazenado sob pressão
e liberado quando acionado o gatilho.

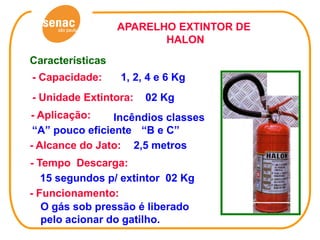

16. APARELHO EXTINTOR DE
HALON
Características
- Capacidade: 1, 2, 4 e 6 Kg
- Unidade Extintora: 02 Kg
- Aplicação: Incêndios classes
“A” pouco eficiente “B e C”
- Alcance do Jato: 2,5 metros
- Tempo Descarga:
15 segundos p/ extintor 02 Kg
- Funcionamento:
O gás sob pressão é liberado
pelo acionar do gatilho.

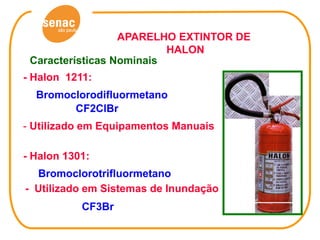

17. APARELHO EXTINTOR DE
HALON
Características Nominais
- Halon 1211:
Bromoclorodifluormetano
CF2ClBr
- Utilizado em Equipamentos Manuais
- Halon 1301:
Bromoclorotrifluormetano
- Utilizado em Sistemas de Inundação
CF3Br
