OFFSET

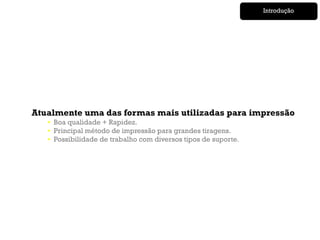

Introdução




Atualmente uma das formas mais utilizadas para impressão
   • Boa qualidade + Rapidez.
   • Principal método de impressão para grandes tiragens.
   • Possibilidade de trabalho com diversos tipos de suporte.
Introdução




OFFSET


    {
Offset Litography
(Litografia fora do lugar)
Introdução

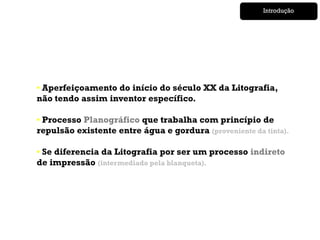

• Aperfeiçoamento do início do século XX da Litografia,
não tendo assim inventor específico.

• Processo Planográfico que trabalha com princípio de
repulsão existente entre água e gordura (proveniente da tinta).

• Se diferencia da Litografia por ser um processo indireto
de impressão (intermediado pela blanqueta).

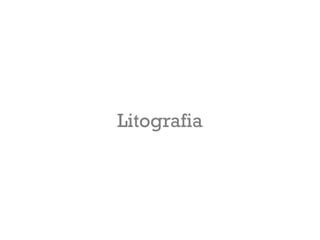

Litografia
Litografia
{
{
Pedra   Escrita,
        desenho
Litografia

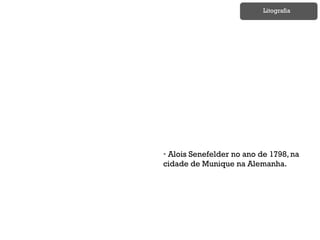

• Alois Senefelder no ano de 1798, na
cidade de Munique na Alemanha.
Litografia
FUNCIONAMENTO
         da Offset
Funcionamento
Funcionamento

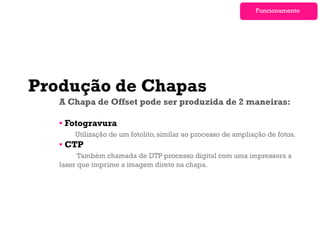

Produção de Chapas
   A Chapa de Offset pode ser produzida de 2 maneiras:

   • Fotogravura
       Utilização de um fotolito, similar ao processo de ampliação de fotos.
   • CTP
         Também chamada de DTP processo digital com uma impressora a
   laser que imprime a imagem direto na chapa.
Funcionamento
Funcionamento

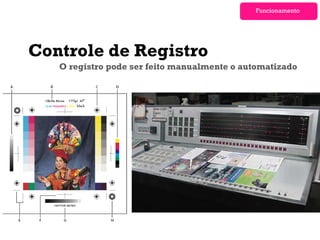

Controle de Registro
   O registro pode ser feito manualmente o automatizado
Funcionamento

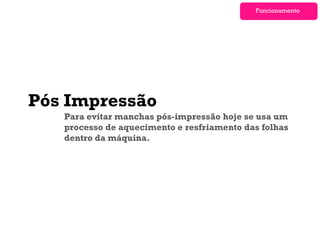

Pós Impressão
   Para evitar manchas pós-impressão hoje se usa um
   processo de aquecimento e resfriamento das folhas
   dentro da máquina.
TIPOS DE IMPRESSORA
Tipos de Impressora




Impressoras

Offset Rotativas
              • Alta velocidade de impressão
              (cerca de 20.000 cópias por hora)
              • Entrada contínua de papel (bobina)
              • Impressão simultânea dos dois lados (reversão)
              • Etapas básicas de acabamento in-line
              • Desvantagem: acerto da impressão com a
              máquina em funcionamento. Perde-se centenas de
              cópias nesse processo.

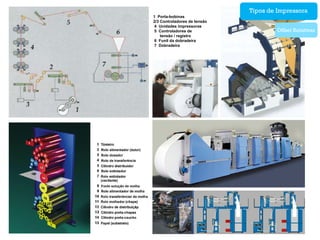

Tipos de Impressora
1 Porta-bobinas
2/3 Controladores de tensão
4 Unidades impressoras
5 Controladores de                     Offset Rotativas
    tensão / registro
6 Funil da dobradeira
7 Dobradeira
Tipos de Impressora

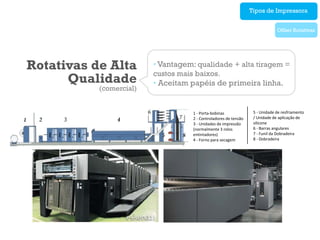

                                                                               Offset Rotativas




Rotativas de Alta        • Vantagem: qualidade + alta tiragem =
                         custos mais baixos.
      Qualidade          • Aceitam papéis de primeira linha.
           (comercial)


                                    1 - Porta-bobinas              5 - Unidade de resfriamento
                                    2 - Controladores de tensão    / Unidade de aplicação de
                                    3 - Unidades de impressão      silicone
                                    (normalmente 3 rolos           6 - Barras angulares
                                    entintadores)                  7 - Funil da Dobradeira
                                    4 - Forno para secagem         8 - Dobradeira
Tipos de Impressora


                                                                 Offset Rotativas

                                                                   de Alta Qualidade




Componentes Especiais
            • Forno (impressora heat-set)
                –Aquece os componentes voláteis da tinta
                –Aumenta desempenho na velocidade de produção
                (cerca de 80.000 exemplares por hora)
            • Unidade de resfriamento/aplicação de silicone
                –Devolve a umidade do papel perdida no forno
                –Efetua a secagem final da tinta (choque térmico)
                –Aplicação do silicone sobre a superfície da folha,
                deixando a folha mais lisa para o resto do processo.
Tipos de Impressora


                                                   Offset Rotativas




               • Evolução da impressão tipográfica
               rotativa e da impressão leterpress
               • Alta velocidade e baixíssimo custo
Rotativas de   • Não prezam pela qualidade
      Jornal   • Adequadas para o uso com papel jornal,
               offset de baixa gramatura e kraft de baixa
               gramatura
Tipos de Impressora




Impressoras

Offset Planas
              de pequeno porte:
              • Usadas para impressões de baixo custo
               (folhetos, notas ficais, impressos padronizados)
              • Não imprimem meios tons, nem áreas
              chapadas grandes (menores que 1 cm)
Tipos de Impressora


                                                                     Offset Planas




de médio e grande porte:
    • Compostas por 3 partes principais
     1. Unidade de Entrada (boca)
     2. Módulos de Impressão (Castelos ou Torres): onde são
impressas as camadas de cor.
     3. Unidades de Saída:        podem ser feitos acabamentos
básicos (alguns modelos possuem reversão).
Tipos de Impressora




Impressoras

Offset (Driografia ou Dry Offset)
       Waterless
              • Lançada pela 3M em 1960. Sem muito sucesso,
              foi vendida em 1970 para a Toray.
                A ausência de água causava grande atrito entre os cilindros
              entintadores, os quais esquentavam e evaporavam parte do
              líquido da tinta, a qual perdia sua viscosidade, perdendo
              qualidade de impressão.

              • Nos anos 90 a Heidelberg compra esta
              tecnologia e fabrica a primeira Ofset Digital, a
              GTO-DI
Tipos de Impressora

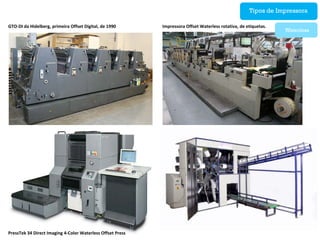

GTO-DI da Hidelberg, primeira Offset Digital, de 1990       Impressora Offset Waterless rotativa, de etiquetas.
                                                                                                                  Waterless




PressTek 34 Direct Imaging 4-Color Waterless Offset Press
Tipos de Impressora

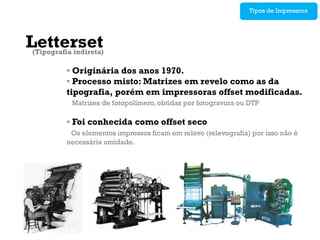

Letterset
 (Tipografia indireta)

           • Originária dos anos 1970.
           • Processo misto: Matrizes em revelo como as da
           tipografia, porém em impressoras offset modificadas.
             Matrizes de fotopolímero, obtidas por fotogravura ou DTP

           • Foi conhecida como offset seco
            Os elementos impressos ficam em relevo (relevografia) por isso não é
           necessária umidade.
Tipos de Impressora

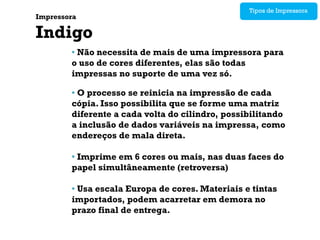

Impressora

Indigo
        • Não necessita de mais de uma impressora para
        o uso de cores diferentes, elas são todas
        impressas no suporte de uma vez só.

        • O processo se reinicia na impressão de cada
        cópia. Isso possibilita que se forme uma matriz
        diferente a cada volta do cilindro, possibilitando
        a inclusão de dados variáveis na impressa, como
        endereços de mala direta.

        • Imprime em 6 cores ou mais, nas duas faces do
        papel simultâneamente (retroversa)

        • Usa escala Europa de cores. Materiais e tintas
        importados, podem acarretar em demora no
        prazo final de entrega.

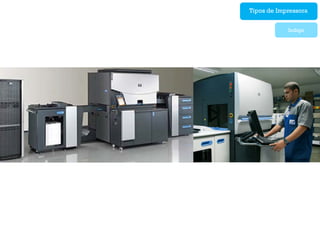

Tipos de Impressora


            Indigo
Obrigado!
