Rotogravura
A rotogravura é um processo de impressão desenvolvido por Karl Klic em 1860 que permite reproduzir imagens com detalhes e tons contínuos através da variação da espessura da tinta impressa em cilindros gravados com alvéolos. O processo envolve a gravação de cilindros de cobre, a impressão através do contato do cilindro entintado com o papel e a remoção do excesso de tinta por uma raclete. A rotogravura é usada principalmente para embalagens flexíveis e catálogos
Rotogravura

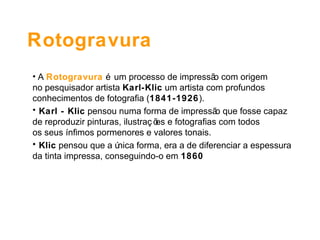

- 1. Rotogravura • A Rotogravuraé um processo de impressão com origem no pesquisador artista Karl-Klic um artista com profundos conhecimentos de fotografia (1841-1926). • Karl - Klic pensou numa forma de impressão que fosse capaz de reproduzir pinturas, ilustraç ões e fotografias com todos os seus ínfimos pormenores e valores tonais. • Klic pensou que a única forma, era a de diferenciar a espessura da tinta impressa, conseguindo-o em 1860
- 2. Rotogravura • A matrizde impressão é formada por um cilindro que contém pequenos alvéolos que são gravados através da ponta de um diamante. • A impressão é quase como se fosse em tom contínuo. As áreas cavadas da imagem são inundadas de tinta, cujo excesso é eliminado por uma raclete, colocada imediatamente antes do cilindro, que se põe em contacto com o suporte, por meio de pressão. • Nos últimos anos têm se desenvolvido bastante tanto a fase da gravaç ão do cilindro (lazer; ponta do diamante...) como as máquinas de impressão, (automatizaç ão...) ou até mesmo a tinta.
- 3. Rotogravura • A Rotogravuratêm mantido a sua cota de mercado(10%), sendo especialmente mais forte nos EUA e na Alemanha por serem mercados muito vastos, muito consumidores e terem especial necessidade de utilizar embalagens. • Mesmo dentro do sector, a Gravura (nome pelo qual é mais conhecido o processo de impressão no estrangeiro) têm ganho em concorrência à Flexografia. Onde responde com mais qualidade e com preç os bastante competitivos, o seu grande handicap no passado. Esta luta têm obrigado também a um desenvolvimento muito grande na área da impressão Flexográfica, e ao intrometimento da Impressão Offset nas super tiragens.
- 4. Rotogravura - fabricodo cilindro matriz • Pré - impressão • O trabalho de pré - impressão é bastante meticuloso e muito variável ao trabalho (sequência e escolha das cores, trapping...) • A "trama" é escolhida na pré-impressão e é adaptada ao trabalho consoante a sua qualidade, suporte e características técnicas, podendo variar o tamanho e profundidade do alvéolo. • Fabrico do cilindro • Recepç ão do cilindro em bruto (ferro) • Verificaç ão de oscilaç ões dos cilindros • Alisamento da superfície para que esta seja homogénea • Ajustamento e colocaç ão (por dilataç ão) da zona de encaixe do cilindro à maquina de impressão

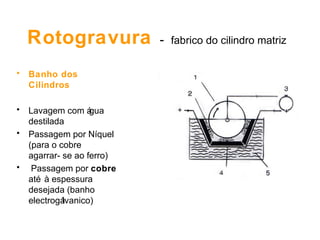

- 5. Rotogravura - fabricodo cilindro matriz • Banho dos Cilindros • Lavagem com água destilada • Passagem por Níquel (para o cobre agarrar- se ao ferro) • Passagem por cobre até à espessura desejada (banho electrogálvanico)

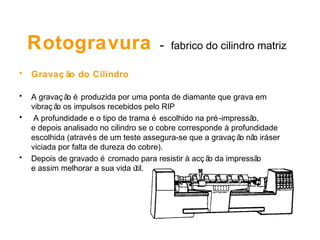

- 6. Rotogravura - fabricodo cilindro matriz • Gravaç ão do Cilindro • A gravaç ão é produzida por uma ponta de diamante que grava em vibraç ão os impulsos recebidos pelo RIP • A profundidade e o tipo de trama é escolhido na pré-impressão, e depois analisado no cilindro se o cobre corresponde à profundidade escolhida (através de um teste assegura-se que a gravaç ão não iráser viciada por falta de dureza do cobre). • Depois de gravado é cromado para resistir à acç ão da impressão e assim melhorar a sua vida útil.

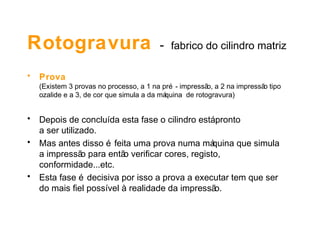

- 7. Rotogravura - fabricodo cilindro matriz • Prova (Existem 3 provas no processo, a 1 na pré - impressão, a 2 na impressão tipo ozalide e a 3, de cor que simula a da máquina de rotogravura) • Depois de concluída esta fase o cilindro estápronto a ser utilizado. • Mas antes disso é feita uma prova numa máquina que simula a impressão para então verificar cores, registo, conformidade...etc. • Esta fase é decisiva por isso a prova a executar tem que ser do mais fiel possível à realidade da impressão.

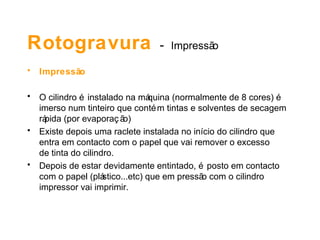

- 8. Rotogravura - Impressão •Impressão • O cilindro é instalado na máquina (normalmente de 8 cores) é imerso num tinteiro que contém tintas e solventes de secagem rápida (por evaporaç ão) • Existe depois uma raclete instalada no início do cilindro que entra em contacto com o papel que vai remover o excesso de tinta do cilindro. • Depois de estar devidamente entintado, é posto em contacto com o papel (plástico...etc) que em pressão com o cilindro impressor vai imprimir.

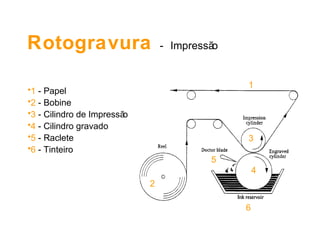

- 9. Rotogravura - Impressão •1- Papel •2 - Bobine •3 - Cilindro de Impressão •4 - Cilindro gravado •5 - Raclete •6 - Tinteiro 1 2 3 4 5 6

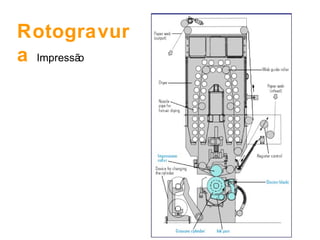

- 10.
- 11.
- 12.

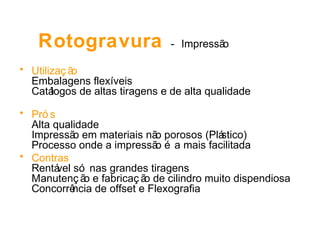

- 13. Rotogravura - Impressão •Utilizaç ão Embalagens flexíveis Catálogos de altas tiragens e de alta qualidade • Pró s Alta qualidade Impressão em materiais não porosos (Plástico) Processo onde a impressão é a mais facilitada • Contras Rentável só nas grandes tiragens Manutenç ão e fabricaç ão de cilindro muito dispendiosa Concorrência de offset e Flexografia
