1. ACABAMENTOS
RENATO MELO – 2017

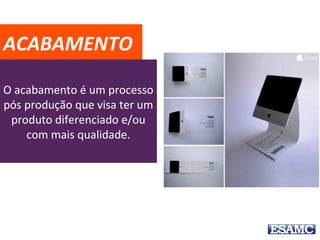

2. O acabamento é um processo
pós produção que visa ter um
produto diferenciado e/ou
com mais qualidade.
ACABAMENTO

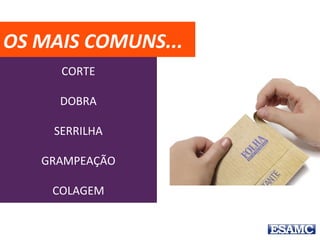

3. CORTE
DOBRA
SERRILHA
GRAMPEAÇÃO
COLAGEM
OS MAIS COMUNS...

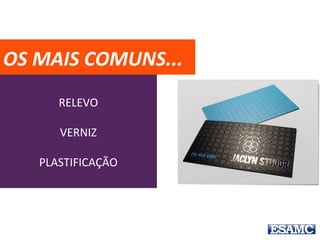

4. RELEVO
VERNIZ
PLASTIFICAÇÃO
OS MAIS COMUNS...

5. ACABAMENTOS
#01 - CORTE

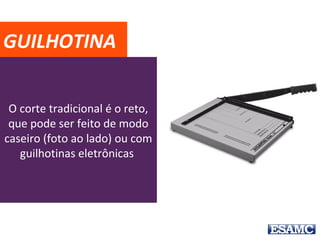

6. O corte tradicional é o reto,
que pode ser feito de modo
caseiro (foto ao lado) ou com
guilhotinas eletrônicas
GUILHOTINA

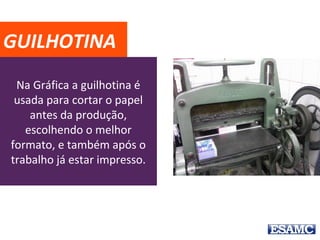

7. Na Gráfica a guilhotina é
usada para cortar o papel
antes da produção,
escolhendo o melhor
formato, e também após o
trabalho já estar impresso.
GUILHOTINA

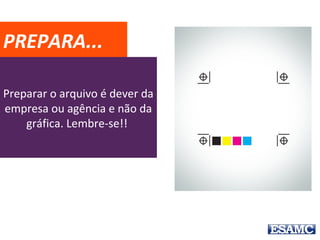

8. Preparar o arquivo é dever da
empresa ou agência e não da
gráfica. Lembre-se!!
PREPARAR

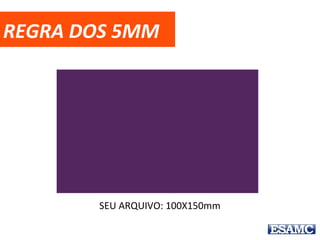

9. REGRA DOS 5MM
SEU ARQUIVO: 100X150mm

10. REGRA DOS 5MM
SANGRIA: AUMENTE O FUNDO DO SEU ARQUIVO EM 5MM
SANGRIA = 105x155mm

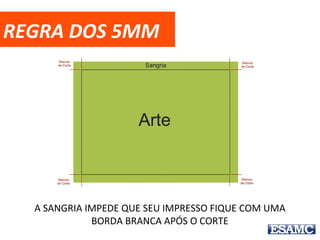

11. REGRA DOS 5MM
A SANGRIA IMPEDE QUE SEU IMPRESSO FIQUE COM UMA
BORDA BRANCA APÓS O CORTE

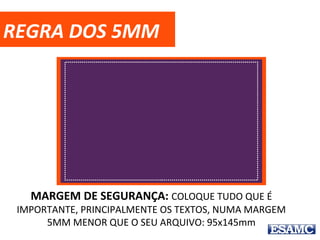

12. REGRA DOS 5MM
MARGEM DE SEGURANÇA: COLOQUE TUDO QUE É IMPORTANTE, PRINCIPALMENTE OS
TEXTOS, NUMA MARGEM 5MM MENOR QUE O SEU ARQUIVO: 95x145mm

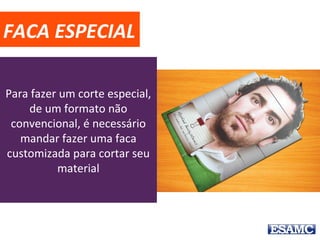

13. FACA ESPECIAL
Para fazer um corte especial,
de um formato não
convencional, é necessário
mandar fazer uma faca
customizada para cortar seu
material

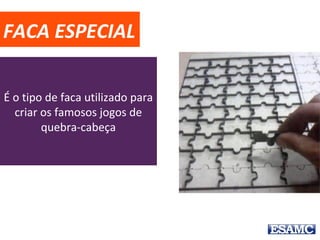

14. FACA ESPECIAL
É o tipo de faca utilizado para
criar os famosos jogos de
quebra-cabeça

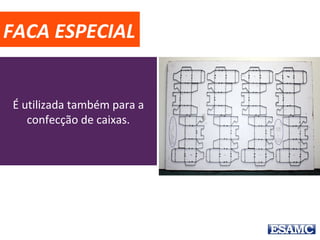

15. FACA ESPECIAL
É utilizada também para a
confecção de caixas.

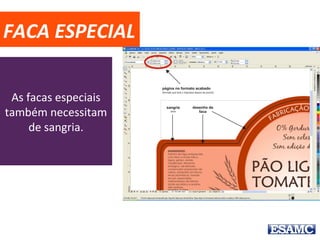

16. FACA ESPECIAL
As facas especiais
também necessitam
de sangria.

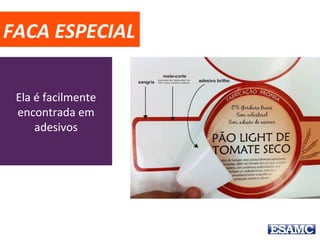

17. FACA ESPECIAL
Ela é facilmente
encontrada em
adesivos

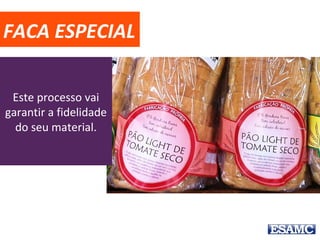

18. FACA ESPECIAL
Este processo vai
garantir a fidelidade
do seu material.

19. ACABAMENTOS
#02 - DOBRAS

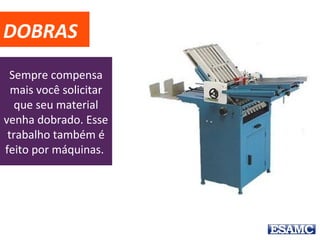

20. DOBRAS
Sempre compensa
mais você solicitar
que seu material
venha dobrado. Esse
trabalho também é
feito por máquinas.

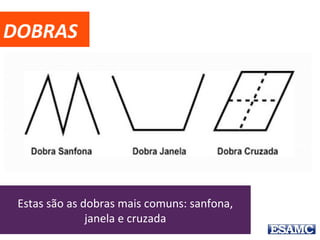

22. DOBRAS

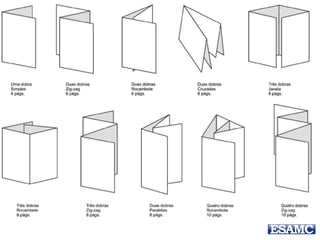

Estas são as dobras mais comuns: sanfona,
janela e cruzada

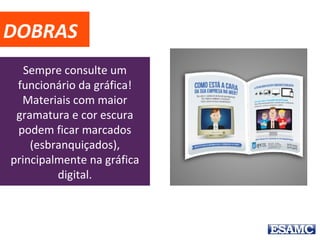

23. DOBRAS
Sempre consulte um
funcionário da gráfica!
Materiais com maior
gramatura e cor escura
podem ficar marcados
(esbranquiçados),
principalmente na gráfica
digital.

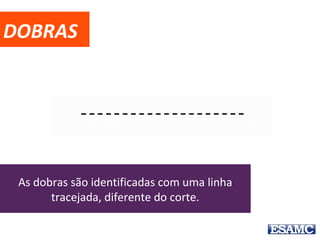

24. DOBRAS
As dobras são identificadas com uma linha
tracejada, diferente do corte.

25. ACABAMENTOS
#03 - VINCO

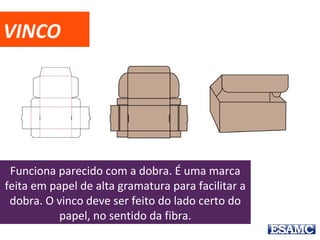

26. VINCO
Funciona parecido com a dobra. É uma marca
feita em papel de alta gramatura para facilitar a
dobra. O vinco deve ser feito do lado certo do
papel, no sentido da fibra.

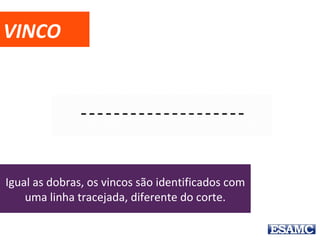

27. VINCO
Igual as dobras, os vincos são identificados com
uma linha tracejada, diferente do corte.

28. ACABAMENTOS
#04 – SERRILHA OU PICOTE

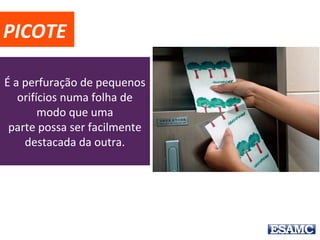

29. PICOTE
É a perfuração de pequenos
orifícios numa folha de
modo que uma
parte possa ser facilmente
destacada da outra.

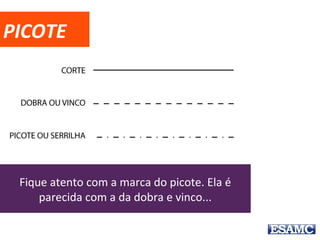

30. PICOTE
Fique atento com a marca do picote. Ela é
parecida com a da dobra e vinco...

31. PICOTE

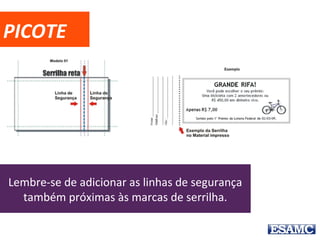

32. PICOTE
Lembre-se de adicionar as linhas de segurança
também próximas às marcas de serrilha.

33. ACABAMENTOS
#05 – GRAMPEAÇÃO E COLAGEM

34. GRAMPEAÇÃO E COLAGEM
No dialeto gráfico, utiliza-
se o termo lombada para
definir a grampeação e
colagem. Isso vai depender
do número de páginas e do
material.

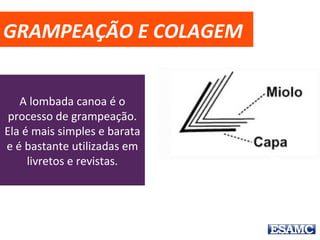

35. GRAMPEAÇÃO E COLAGEM
A lombada canoa é o
processo de grampeação.
Ela é mais simples e barata
e é bastante utilizadas em
livretos e revistas.

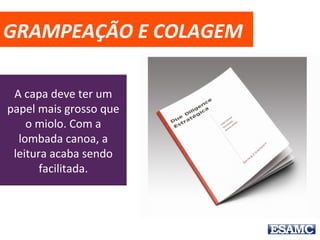

36. GRAMPEAÇÃO E COLAGEM
A capa deve ter um
papel mais grosso que
o miolo. Com a
lombada canoa, a
leitura acaba sendo
facilitada.

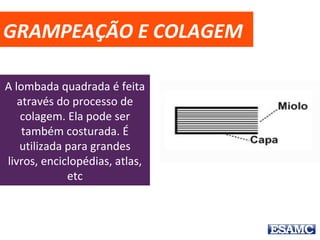

37. GRAMPEAÇÃO E COLAGEM
A lombada quadrada é feita
através do processo de
colagem. Ela pode ser
também costurada. É
utilizada para grandes
livros, enciclopédias, atlas,
etc

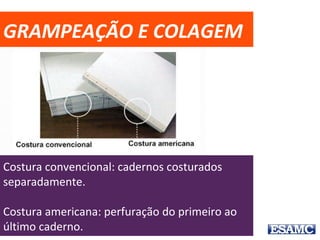

38. GRAMPEAÇÃO E COLAGEM
Costura convencional: cadernos costurados separadamente.
Costura americana: perfuração do primeiro ao último
caderno.

39. ACABAMENTOS
#06 – GRAVAÇÃO A QUENTE

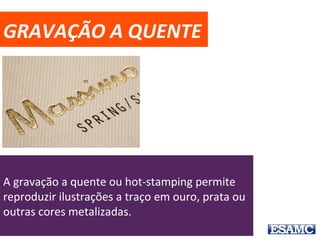

40. GRAVAÇÃO A QUENTE
A gravação a quente ou hot-stamping permite
reproduzir ilustrações a traço em ouro, prata ou
outras cores metalizadas.

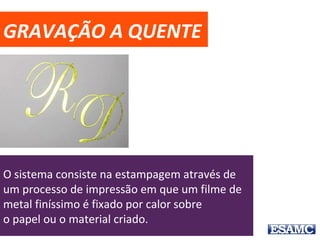

41. GRAVAÇÃO A QUENTE
O sistema consiste na estampagem através de um processo
de impressão em que um filme de metal finíssimo é fixado
por calor sobre o papel ou o material criado.

42. GRAVAÇÃO A QUENTE
É muito utilizado em rótulos finos, cartões de Natal, convites
de casamento, agendas, embalagens, etc.

43. ACABAMENTOS
#07 – RELEVO

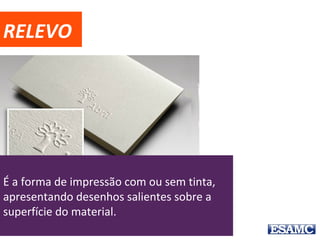

44. RELEVO
É a forma de impressão com ou sem tinta, apresentando
desenhos salientes sobre a superfície do material.

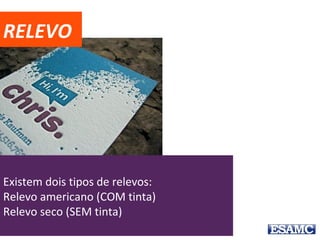

45. RELEVO
Existem dois tipos de relevos:
Relevo americano (COM tinta)
Relevo seco (SEM tinta)

46. ACABAMENTOS
#08 – VERNIZ E PLASTIFICAÇÃO

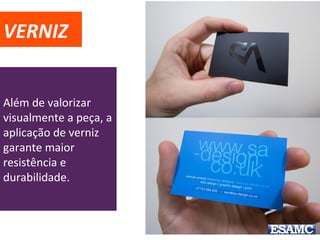

47. VERNIZ
Além de valorizar
visualmente a peça, a
aplicação de verniz
garante maior
resistência e
durabilidade.

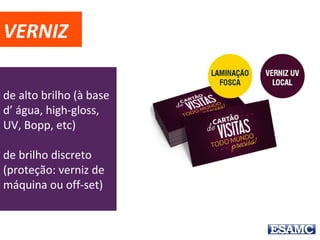

48. VERNIZ
de alto brilho (à base
d’ água, high-gloss,
UV, Bopp, etc)
de brilho discreto
(proteção: verniz de
máquina ou off-set)

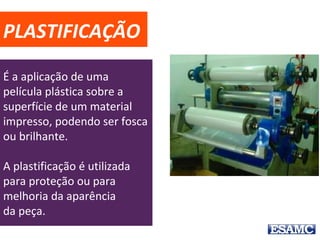

49. PLASTIFICAÇÃO
É a aplicação de uma
película plástica sobre a
superfície de um material
impresso, podendo ser fosca
ou brilhante.
A plastificação é utilizada
para proteção ou para
melhoria da aparência
da peça.

50. Prévia 3
1 – Encontre uma folha de revista
2 – Refaça a diagramação de uma matéria à mão ou
computador
3 - Meça cada item e apresente: título, foto, texto,
legenda, box de informações, anúncios,
rodapé, etc...
- Enviar até às 6h20 do dia 13.03
- renatomelo85@gmail.com / renato.melo@esamc.br
