Tecnologia ethernet
Este documento descreve a tecnologia Ethernet, incluindo seus modos de transmissão (full-duplex e half-duplex), topologias de rede suportadas (como estrela) e hardware necessário. Também discute o protocolo Ethernet, endereçamento de dispositivos e estrutura dos quadros.
Mais conteúdo relacionado
Tecnologia ethernet

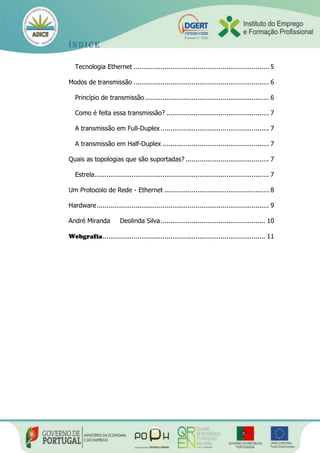

- 2. Índice Tecnologia Ethernet ......................................................................5 Modos de transmissão ...................................................................... 6 Princípio de transmissão ................................................................ 6 Como é feita essa transmissão? ..................................................... 7 A transmissão em Full-Duplex ........................................................ 7 A transmissão em Half-Duplex ....................................................... 7 Quais as topologias que são suportadas? ........................................... 7 Estrela.......................................................................................... 7 Um Protocolo de Rede - Ethernet ...................................................... 8 Hardware......................................................................................... 9 André Miranda Deolinda Silva...................................................... 10 Webgrafia.................................................................................... 11

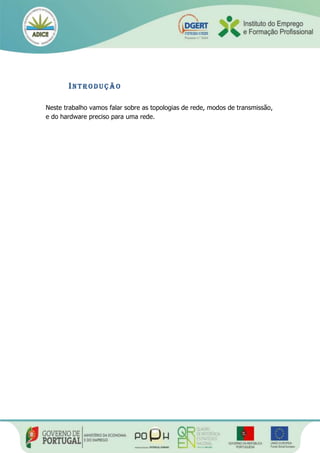

- 4. IN T RO D U Ç Ã O Neste trabalho vamos falar sobre as topologias de rede, modos de transmissão, e do hardware preciso para uma rede.

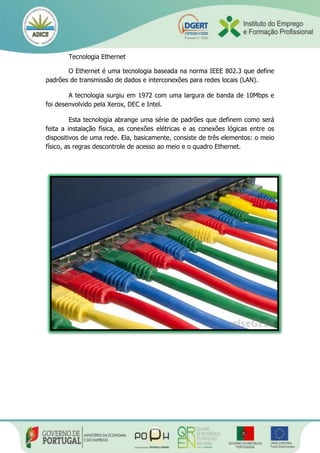

- 5. Tecnologia Ethernet O Etherneté uma tecnologia baseada na norma IEEE 802.3 que define padrões de transmissão de dados e interconexões para redes locais (LAN). A tecnologia surgiu em 1972 com uma largura de banda de 10Mbps e foi desenvolvido pela Xerox, DEC e Intel. Esta tecnologia abrange uma série de padrões que definem como será feita a instalação física, as conexões elétricas e as conexões lógicas entre os dispositivos de uma rede. Ela, basicamente, consiste de três elementos: o meio físico, as regras descontrole de acesso ao meio e o quadro Ethernet.

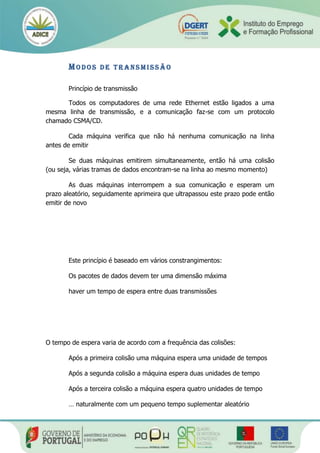

- 6. MO D OS D E T R AN S M I S S Ã O Princípio de transmissão Todos os computadores de uma rede Ethernet estão ligados a uma mesma linha de transmissão, e a comunicação faz-se com um protocolo chamado CSMA/CD. Cada máquina verifica que não há nenhuma comunicação na linha antes de emitir Se duas máquinas emitirem simultaneamente, então há uma colisão (ou seja, várias tramas de dados encontram-se na linha ao mesmo momento) As duas máquinas interrompem a sua comunicação e esperam um prazo aleatório, seguidamente aprimeira que ultrapassou este prazo pode então emitir de novo Este princípio é baseado em vários constrangimentos: Os pacotes de dados devem ter uma dimensão máxima haver um tempo de espera entre duas transmissões O tempo de espera varia de acordo com a frequência das colisões: Após a primeira colisão uma máquina espera uma unidade de tempos Após a segunda colisão a máquina espera duas unidades de tempo Após a terceira colisão a máquina espera quatro unidades de tempo … naturalmente com um pequeno tempo suplementar aleatório
- 7. Como é feitaessa transmissão? A transmissão em Full-Duplex Na transmissão em Full-duplex, a banda aumenta de 1 para 2 Gb/s, aumentam-se as distâncias de alcance e é eliminada a colisão. O controlo das transmissões não é feito pelo CSMA/CD, mas pelo controlo de fluxo. O mecanismo Flow Controlo é acionado quando a estação que está recebendo os dados se congestiona, então ela envia de volta um quadro chamado Pause Frame, que determina a parada de envio de informações durante um intervalo de tempo. A transmissão em Half-Duplex O controle das transmissões no modo Half-duplex é efetivado pelo CSMA/CD. O princípio do CSMA/CD no Gigabit é o mesmo do Ethernet e Fast Ethernet, permitindo a utilização da tecnologia em redes que utilizam HUBs. “Outra mudança foi a introdução da rajada de quadros – frame burst. A rajada de quadros é uma característica opcional, através da qual uma estação pode transmitir vários pacotes para o meio físico sem perder o controlo. QU A I S AS T O P O L O G I A S Q U E S ÃO S U P O R T A D A S ? Estrela A mais comum atualmente, a topologia em estrela utiliza cabos de par trançado e um concentrador como ponto central da rede. O concentrador se encarrega de retransmitir todos os dados para todas as estações, mas com a vantagem de tornar mais fácil a localização dos problemas, já que se um dos cabos, uma das portas do concentrador ou uma das placas de rede estiver com problemas, apenas o nó ligado ao componente defeituoso ficará fora da rede. Esta topologia se aplica apenas a pequenas redes, já que os concentradores costumam ter apenas oito ou dezesseis portas. Em redes maiores é utilizada a topologia de árvore, onde temos vários concentradores interligados entre si por comutadores ou roteadores.

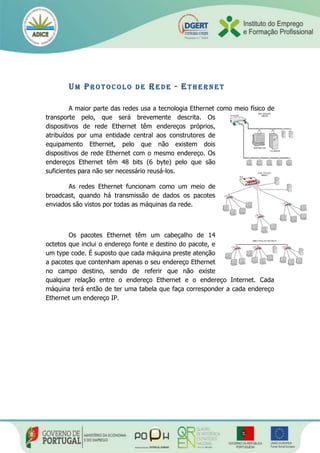

- 8. UM PR OT O C O L O D E RE D E - ET H E R N E T A maior parte das redes usa a tecnologia Ethernet como meio físico de transporte pelo, que será brevemente descrita. Os dispositivos de rede Ethernet têm endereços próprios, atribuídos por uma entidade central aos construtores de equipamento Ethernet, pelo que não existem dois dispositivos de rede Ethernet com o mesmo endereço. Os endereços Ethernet têm 48 bits (6 byte) pelo que são suficientes para não ser necessário reusá-los. As redes Ethernet funcionam como um meio de broadcast, quando há transmissão de dados os pacotes enviados são vistos por todas as máquinas da rede. Os pacotes Ethernet têm um cabeçalho de 14 octetos que inclui o endereço fonte e destino do pacote, e um type code. É suposto que cada máquina preste atenção a pacotes que contenham apenas o seu endereço Ethernet no campo destino, sendo de referir que não existe qualquer relação entre o endereço Ethernet e o endereço Internet. Cada máquina terá então de ter uma tabela que faça corresponder a cada endereço Ethernet um endereço IP.
- 9. HA R DW AR E
- 10.
- 11.
