FTTxBy
Microwave Wireless Telecom
WWW.MWT.COM.BR
Sobre nós
A Microwave é uma Indústria de Equipamentos de Telecomunicações sediada em Belo
Horizonte – MG
Contamos com 2 unidades com mais de 4,000m² de área construida com usinagem
própria de metais, injeção de termoplasticos e mecanica industrial.
Além do departamento de pesquisa e desenvolvimento em telecomunicações composta
por engenheiros especializados.
Produtos Fabricados no Brasil:
• Transmissores Wireless 802.11 a/b/g/n
• Modens Opticos – GPON/EPON
• Acessórios Opticos - OLT
• Antenas SHF
• DSLAN’s ADSL2+

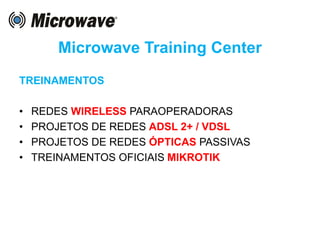

Microwave Training Center
TREINAMENTOS
• REDES WIRELESS PARAOPERADORAS
• PROJETOS DE REDES ADSL 2+ / VDSL
• PROJETOS DE REDES ÓPTICAS PASSIVAS
• TREINAMENTOS OFICIAIS MIKROTIK

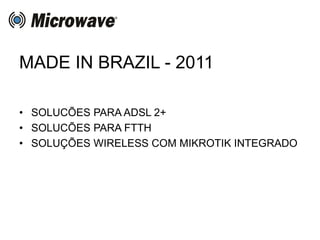

MADE IN BRAZIL - 2011
• SOLUCÕES PARA ADSL 2+
• SOLUCÕES PARA FTTH
• SOLUÇÕES WIRELESS COM MIKROTIK INTEGRADO

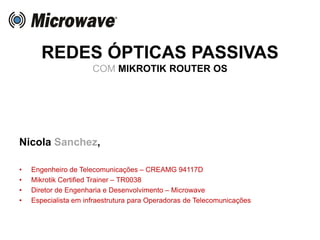

REDES ÓPTICAS PASSIVAS
COM MIKROTIK ROUTER OS
Nicola Sanchez,
• Engenheiro de Telecomunicações – CREAMG 94117D
• Mikrotik Certified Trainer – TR0038
• Diretor de Engenharia e Desenvolvimento – Microwave
• Especialista em infraestrutura para Operadoras de Telecomunicações

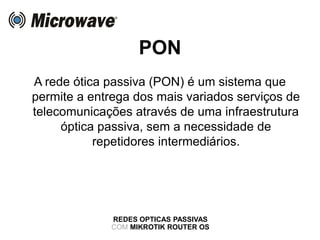

PON
A rede ótica passiva (PON) é um sistema que
permite a entrega dos mais variados serviços de
telecomunicações através de uma infraestrutura
óptica passiva, sem a necessidade de
repetidores intermediários.
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS

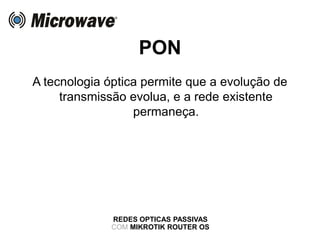

PON
A tecnologia óptica permite que a evolução de
transmissão evolua, e a rede existente
permaneça.
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS

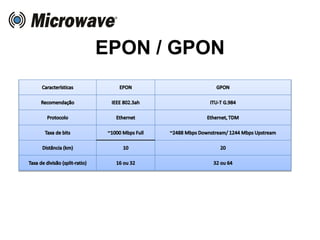

EPON / GPON

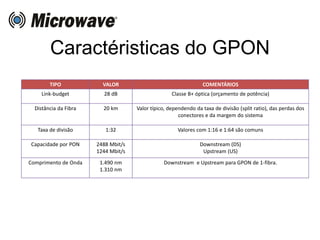

Caractéristicas do GPON
TIPO VALOR COMENTÁRIOS
Link-budget 28 dB Classe B+ óptica (orçamento de potência)
Distância da Fibra 20 km Valor típico, dependendo da taxa de divisão (split ratio), das perdas dos
conectores e da margem do sistema
Taxa de divisão 1:32 Valores com 1:16 e 1:64 são comuns
Capacidade por PON 2488 Mbit/s
1244 Mbit/s
Downstream (DS)
Upstream (US)
Comprimento de Onda 1.490 nm
1.310 nm
Downstream e Upstream para GPON de 1-fibra.
PON
Arquitetura de Serviços Banda Larga
TRIPLE PLAY
TV POR ASSINATURA
INTERNET ULTRA BANDA
LARGA
TELEFONIA FIXA

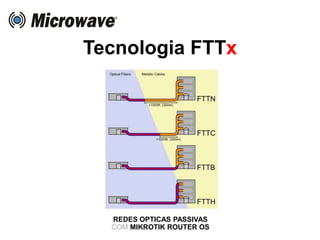

Tecnologia FTTx
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS

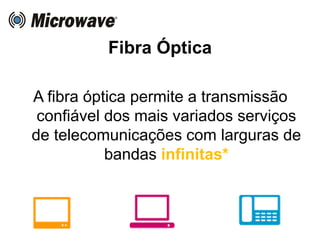

Fibra Óptica
A fibra óptica permite a transmissão
confiável dos mais variados serviços
de telecomunicações com larguras de
bandas infinitas*

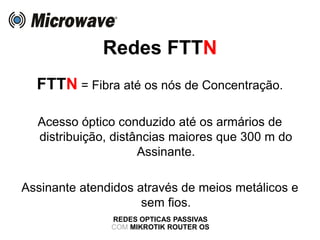

Redes FTTN
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS
FTTN = Fibra até os nós de Concentração.
Acesso óptico conduzido até os armários de
distribuição, distâncias maiores que 300 m do
Assinante.
Assinante atendidos através de meios metálicos e
sem fios.

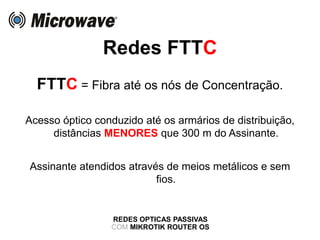

Redes FTTC
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS
FTTC = Fibra até os nós de Concentração.
Acesso óptico conduzido até os armários de distribuição,
distâncias MENORES que 300 m do Assinante.
Assinante atendidos através de meios metálicos e sem
fios.

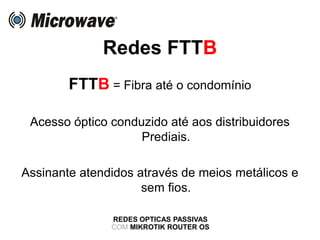

Redes FTTB
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS
FTTB = Fibra até o condomínio
Acesso óptico conduzido até aos distribuidores
Prediais.
Assinante atendidos através de meios metálicos e
sem fios.

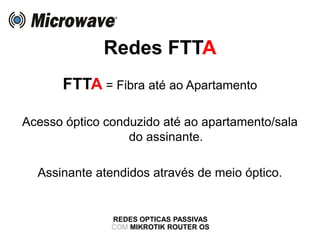

Redes FTTA
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS
FTTA = Fibra até ao Apartamento
Acesso óptico conduzido até ao apartamento/sala
do assinante.
Assinante atendidos através de meio óptico.
Redes FTTH
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS
FTTH = Fibra até a Residência
Acesso óptico conduzido até a residência do
Assinante.
Assinante atendidos através de meio óptico.

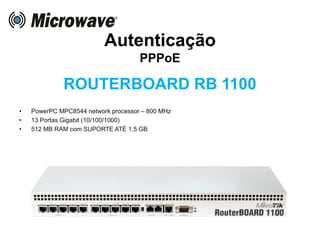

Autenticação
PPPoE
ROUTERBOARD RB 1100
• PowerPC MPC8544 network processor – 800 MHz
• 13 Portas Gigabit (10/100/1000)
• 512 MB RAM com SUPORTE ATÉ 1,5 GB

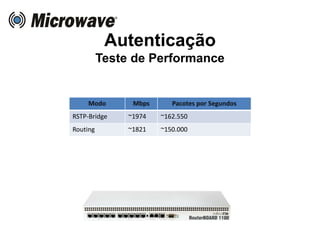

Autenticação
Teste de Performance
Modo Mbps Pacotes por Segundos
RSTP-Bridge ~1974 ~162.550
Routing ~1821 ~150.000
Controle de Banda
QoS
Diagrama de Rede - FTTH

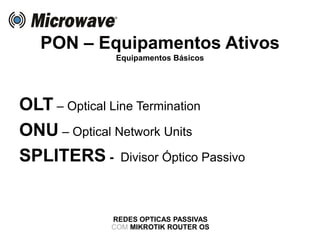

PON – Equipamentos Ativos
Equipamentos Básicos
OLT – Optical Line Termination
ONU – Optical Network Units
SPLITERS - Divisor Óptico Passivo
REDES OPTICAS PASSIVAS
COM MIKROTIK ROUTER OS

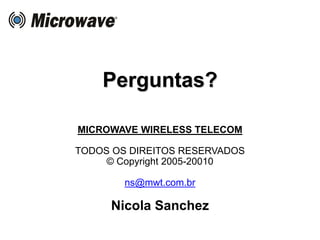

Perguntas?
MICROWAVE WIRELESS TELECOM
TODOS OS DIREITOS RESERVADOS
© Copyright 2005-20010
