O documento discute técnicas de medição da atenuação em fibras ópticas, incluindo o uso de OTDR (Optical Time Domain Reflectometer) para medir atenuação ao longo de seções de fibra, perdas em conectores e emendas, e a atenuação total de uma ligação de fibra. Também aborda os principais fatores que causam atenuação, como absorção, espalhamento, curvatura e efeitos não-lineares.

1. ESPALHAMENTO NA FIBRA ÓPTICA (OTDR)
1)Absorção material
O corre quando a energia transmitida pela fibra óptica, vibra em uma freqüência, parecida
com a freqüência natural de vibração do material que compõem a fibra, com isso ocorre
dissipação de parte da energia em forma de calor.
2)Espalhamento pelo material
O corre quando há imperfeições no núcleo da fibra, causando um desvio da luz dentro da
fibra; resultando assim em uma redução do valor do campo guiado pelo núcleo.
3)Curvatura
Este problema ocorre quando, por algum motivo,
a fibra é submetida a uma curvatura, de modo que
o ângulo de incidência da luz junto à parte externa seja inferior ao ângulo crítico, assim a luz
não é refletida e sim refratada, causando uma grande atenuação do sinal.

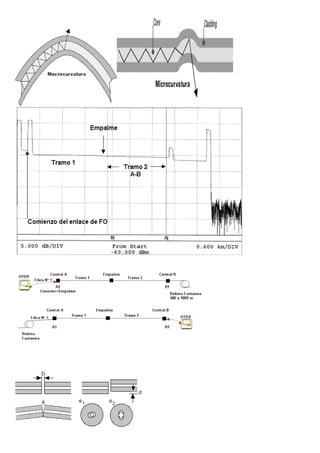

a imagem da fibra em curvatura para ilustrar melhor o que foi exposto anteriormente
4)Efeitos não-lineares
O corre principalmente em fibras óptica mono modo onde a densidade de potência no núcleo
é bastante elevada, isso faz com que o meio passe a ter uma resposta não-linear à
excitação da fonte, assim a potência de saída não será proporcional à da fonte, por
conseqüência a fibra propagará uma parte da energia em comprimentos de onda
diferentes, havendo perda de parte do sinal.
5)Modos vazantes
No ínicio da trajetória uma parte da energia propagada pode assumir uma trajetória
helicoidal ,isto faz com que o ângulo fique abaixo do valor crítico, dissipando assim
energia através de ondas refratadas.
6)Microcurvaturas
São deformções que ocorrem na casca e no núcleo em decorrência de forças externas na
transversal, alterando assim toda a propagação da onda no núcleo.

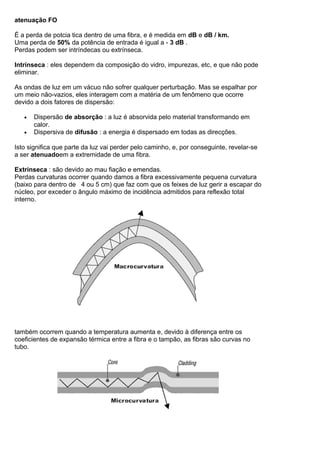

3. atenuação FO
É a perda de potcia tica dentro de uma fibra, e é medida em dB e dB / km.
Uma perda de 50% da potência de entrada é igual a - 3 dB .
Perdas podem ser intríndecas ou extrínseca.
Intrínseca : eles dependem da composição do vidro, impurezas, etc, e que não pode
eliminar.
As ondas de luz em um vácuo não sofrer qualquer perturbação. Mas se espalhar por
um meio não-vazios, eles interagem com a matéria de um fenômeno que ocorre
devido a dois fatores de dispersão:
• Dispersão de absorção : a luz é absorvida pelo material transformando em
calor.
• Dispersiva de difusão : a energia é dispersado em todas as direcções.
Isto significa que parte da luz vai perder pelo caminho, e, por conseguinte, revelar-se
a ser atenuadoem a extremidade de uma fibra.
Extrínseca : são devido ao mau fiação e emendas.
Perdas curvaturas ocorrer quando damos a fibra excessivamente pequena curvatura
(baixo para dentro de 4 ou 5 cm) que faz com que os feixes de luz gerir a escapar do
núcleo, por exceder o ângulo máximo de incidência admitidos para reflexão total
interno.
também ocorrem quando a temperatura aumenta e, devido à diferença entre os
coeficientes de expansão térmica entre a fibra e o tampão, as fibras são curvas no
tubo.

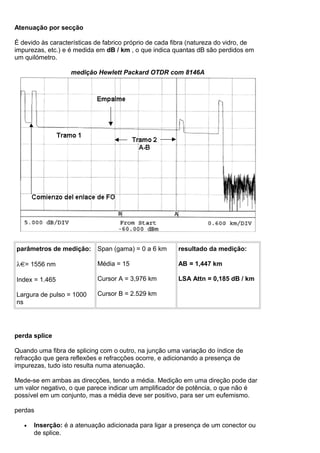

4. Atenuação por secção
É devido às características de fabrico próprio de cada fibra (natureza do vidro, de
impurezas, etc.) e é medida em dB / km , o que indica quantas dB são perdidos em
um quilómetro.
medição Hewlett Packard OTDR com 8146A
parâmetros de medição:
λ = 1556 nm
Index = 1.465
Largura de pulso = 1000
ns
Span (gama) = 0 a 6 km
Média = 15
Cursor A = 3,976 km
Cursor B = 2.529 km
resultado da medição:
AB = 1,447 km
LSA Attn = 0,185 dB / km
perda splice
Quando uma fibra de splicing com o outro, na junção uma variação do índice de
refracção que gera reflexões e refracções ocorre, e adicionando a presença de
impurezas, tudo isto resulta numa atenuação.
Mede-se em ambas as direcções, tendo a média. Medição em uma direção pode dar
um valor negativo, o que parece indicar um amplificador de potência, o que não é
possível em um conjunto, mas a média deve ser positivo, para ser um eufemismo.
perdas
• Inserção: é a atenuação adicionada para ligar a presença de um conector ou
de splice.

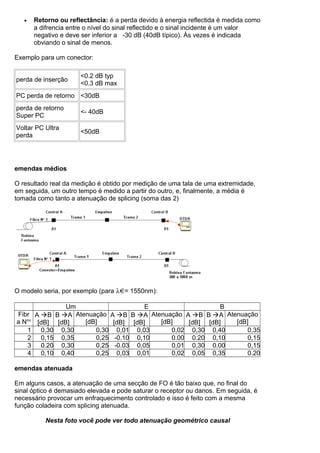

5. • Retorno ou reflectância: é a perda devido à energia reflectida é medida como
a difrencia entre o nível do sinal reflectido e o sinal incidente é um valor
negativo e deve ser inferior a -30 dB (40dB típico). Às vezes é indicada
obviando o sinal de menos.
Exemplo para um conector:
perda de inserção
<0.2 dB typ
<0.3 dB max
PC perda de retorno <30dB
perda de retorno
Super PC
<- 40dB
Voltar PC Ultra
perda
<50dB
emendas médios
O resultado real da medição é obtido por medição de uma tala de uma extremidade,
em seguida, um outro tempo é medido a partir do outro, e, finalmente, a média é
tomada como tanto a atenuação de splicing (soma das 2)
O modelo seria, por exemplo (para λ = 1550nm):
Um E B
Fibr
a Nou
A B
[dB]
B A
[dB]
Atenuação
[dB]
A B
[dB]
B A
[dB]
Atenuação
[dB]
A B
[dB]
B A
[dB]
Atenuação
[dB]
1 0,30 0,30 0,30 0,01 0,03 0,02 0,30 0,40 0,35
2 0,15 0,35 0,25 -0.10 0,10 0.00 0.20 0,10 0,15
3 0.20 0,30 0,25 -0.03 0,05 0,01 0,30 0.00 0,15
4 0,10 0,40 0,25 0,03 0,01 0,02 0,05 0,35 0.20
emendas atenuada
Em alguns casos, a atenuação de uma secção de FO é tão baixo que, no final do
sinal óptico é demasiado elevada e pode saturar o receptor ou danos. Em seguida, é
necessário provocar um enfraquecimento controlado e isso é feito com a mesma
função coladeira com splicing atenuada.
Nesta foto você pode ver todo atenuação geométrico causal

6. Em seguida, uma coladeira atenuada splicing podem desalinhar os núcleos ou dar um
ligeiro ângulo para uma das duas fibras.

7. para cima

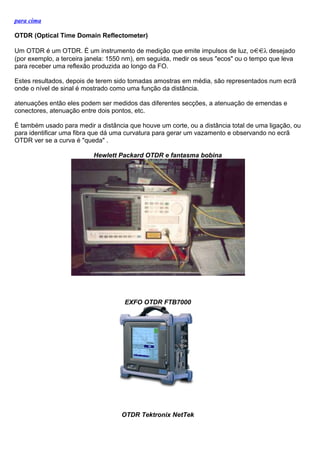

OTDR (Optical Time Domain Reflectometer)
Um OTDR é um OTDR. É um instrumento de medição que emite impulsos de luz, o λ desejado
(por exemplo, a terceira janela: 1550 nm), em seguida, medir os seus "ecos" ou o tempo que leva
para receber uma reflexão produzida ao longo da FO.
Estes resultados, depois de terem sido tomadas amostras em média, são representados num ecrã
onde o nível de sinal é mostrado como uma função da distância.
atenuações então eles podem ser medidos das diferentes secções, a atenuação de emendas e
conectores, atenuação entre dois pontos, etc.
É também usado para medir a distância que houve um corte, ou a distância total de uma ligação, ou
para identificar uma fibra que dá uma curvatura para gerar um vazamento e observando no ecrã
OTDR ver se a curva é "queda" .
Hewlett Packard OTDR e fantasma bobina
EXFO OTDR FTB7000
OTDR Tektronix NetTek

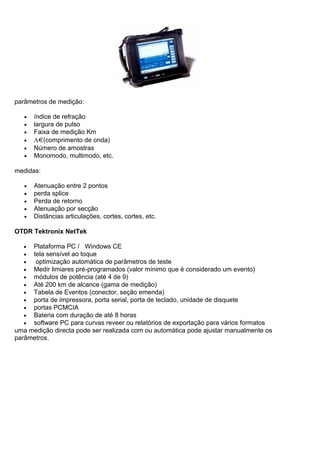

8. parâmetros de medição:
• índice de refração
• largura de pulso
• Faixa de medição Km
• Λ (comprimento de onda)
• Número de amostras
• Monomodo, multimodo, etc.
medidas:
• Atenuação entre 2 pontos
• perda splice
• Perda de retorno
• Atenuação por secção
• Distâncias articulações, cortes, cortes, etc.
OTDR Tektronix NetTek
• Plataforma PC / Windows CE
• tela sensível ao toque
• optimização automática de parâmetros de teste
• Medir limiares pré-programados (valor mínimo que é considerado um evento)
• módulos de potência (até 4 de 9)
• Até 200 km de alcance (gama de medição)
• Tabela de Eventos (conector, seção emenda)
• porta de impressora, porta serial, porta de teclado, unidade de disquete
• portas PCMCIA
• Bateria com duração de até 8 horas
• software PC para curvas reveer ou relatórios de exportação para vários formatos
uma medição directa pode ser realizada com ou automática pode ajustar manualmente os
parâmetros.

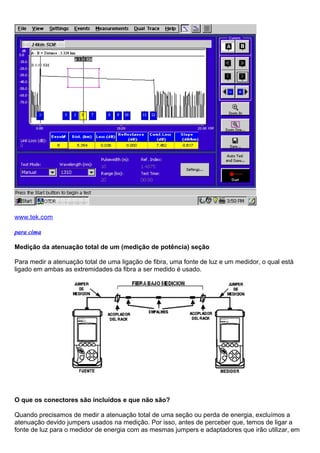

9. www.tek.com
para cima
Medição da atenuação total de um (medição de potência) seção
Para medir a atenuação total de uma ligação de fibra, uma fonte de luz e um medidor, o qual está
ligado em ambas as extremidades da fibra a ser medido é usado.
O que os conectores são incluídos e que não são?
Quando precisamos de medir a atenuação total de uma seção ou perda de energia, excluímos a
atenuação devido jumpers usados na medição. Por isso, antes de perceber que, temos de ligar a
fonte de luz para o medidor de energia com as mesmas jumpers e adaptadores que irão utilizar, em

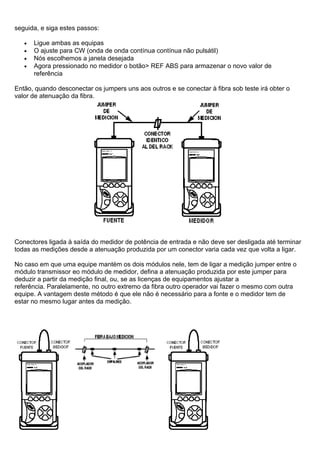

10. seguida, e siga estes passos:
• Ligue ambas as equipas
• O ajuste para CW (onda de onda contínua contínua não pulsátil)
• Nós escolhemos a janela desejada
• Agora pressionado no medidor o botão> REF ABS para armazenar o novo valor de
referência
Então, quando desconectar os jumpers uns aos outros e se conectar à fibra sob teste irá obter o
valor de atenuação da fibra.
Conectores ligada à saída do medidor de potência de entrada e não deve ser desligada até terminar
todas as medições desde a atenuação produzida por um conector varia cada vez que volta a ligar.
No caso em que uma equipe mantém os dois módulos nele, tem de ligar a medição jumper entre o
módulo transmissor eo módulo de medidor, defina a atenuação produzida por este jumper para
deduzir a partir da medição final, ou, se as licenças de equipamentos ajustar a
referência. Paralelamente, no outro extremo da fibra outro operador vai fazer o mesmo com outra
equipe. A vantagem deste método é que ele não é necessário para a fonte e o medidor tem de
estar no mesmo lugar antes da medição.

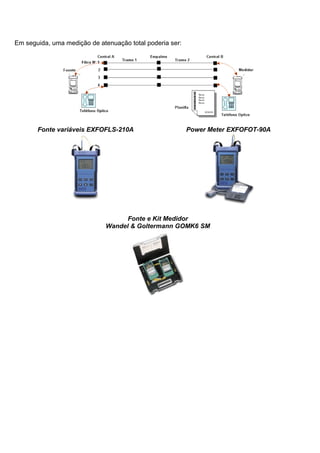

11. Em seguida, uma medição de atenuação total poderia ser:
Fonte variáveis EXFOFLS-210A Power Meter EXFOFOT-90A
Fonte e Kit Medidor
Wandel & Goltermann GOMK6 SM
