Discentes : Diógenes Fidel, Nayara Araújo e Polyana Franco
Prof. MSc. Carlos Barbosa

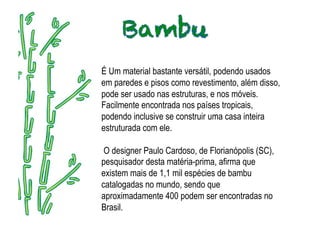

É Um material bastante versátil, podendo usados
em paredes e pisos como revestimento, além disso,
pode ser usado nas estruturas, e nos móveis.
Facilmente encontrada nos países tropicais,
podendo inclusive se construir uma casa inteira
estruturada com ele.

 O designer Paulo Cardoso, de Florianópolis (SC),
pesquisador desta matéria-prima, afirma que
existem mais de 1,1 mil espécies de bambu
catalogadas no mundo, sendo que
aproximadamente 400 podem ser encontradas no
Brasil.

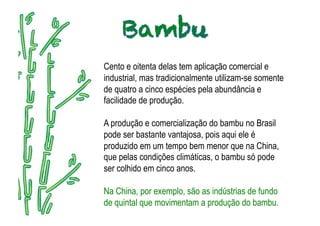

Cento e oitenta delas tem aplicação comercial e
industrial, mas tradicionalmente utilizam-se somente
de quatro a cinco espécies pela abundância e
facilidade de produção.

A produção e comercialização do bambu no Brasil
pode ser bastante vantajosa, pois aqui ele é
produzido em um tempo bem menor que na China,
que pelas condições climáticas, o bambu só pode
ser colhido em cinco anos.

Na China, por exemplo, são as indústrias de fundo
de quintal que movimentam a produção do bambu.

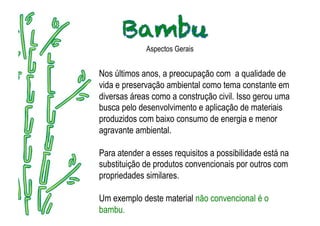

Aspectos Gerais


Nos últimos anos, a preocupação com a qualidade de
vida e preservação ambiental como tema constante em
diversas áreas como a construção civil. Isso gerou uma
busca pelo desenvolvimento e aplicação de materiais
produzidos com baixo consumo de energia e menor
agravante ambiental.

Para atender a esses requisitos a possibilidade está na
substituição de produtos convencionais por outros com
propriedades similares.

Um exemplo deste material não convencional é o
bambu.

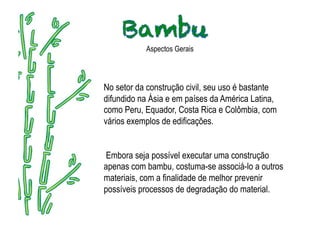

Aspectos Gerais



No setor da construção civil, seu uso é bastante
difundido na Ásia e em países da América Latina,
como Peru, Equador, Costa Rica e Colômbia, com
vários exemplos de edificações.


Embora seja possível executar uma construção
apenas com bambu, costuma-se associá-lo a outros
materiais, com a finalidade de melhor prevenir
possíveis processos de degradação do material.

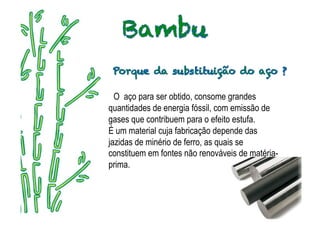

O aço para ser obtido, consome grandes
quantidades de energia fóssil, com emissão de
gases que contribuem para o efeito estufa.
É um material cuja fabricação depende das
jazidas de minério de ferro, as quais se
constituem em fontes não renováveis de matéria-
prima.

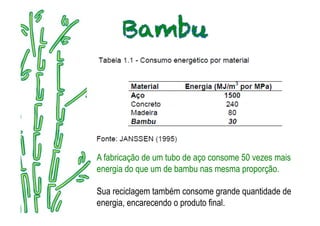

A fabricação de um tubo de aço consome 50 vezes mais
energia do que um de bambu nas mesma proporção.

Sua reciclagem também consome grande quantidade de
energia, encarecendo o produto final.

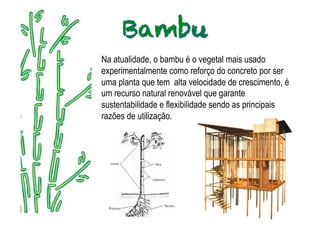

Na atualidade, o bambu é o vegetal mais usado
experimentalmente como reforço do concreto por ser
uma planta que tem alta velocidade de crescimento, é
um recurso natural renovável que garante
sustentabilidade e flexibilidade sendo as principais
razões de utilização.

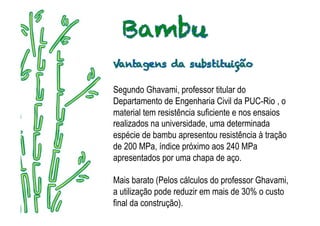

Segundo Ghavami, professor titular do
   .
Departamento de Engenharia Civil da PUC-Rio , o
material tem resistência suficiente e nos ensaios
realizados na universidade, uma determinada
espécie de bambu apresentou resistência à tração
de 200 MPa, índice próximo aos 240 MPa
apresentados por uma chapa de aço.

Mais barato (Pelos cálculos do professor Ghavami,
a utilização pode reduzir em mais de 30% o custo
final da construção).

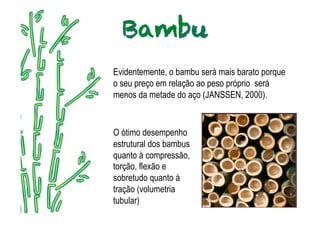

Evidentemente, o bambu será mais barato porque
o seu preço em relação ao peso próprio será
menos da metade do aço (JANSSEN, 2000).
   .




O ótimo desempenho
estrutural dos bambus
quanto à compressão,
torção, flexão e
sobretudo quanto à
tração (volumetria
tubular)

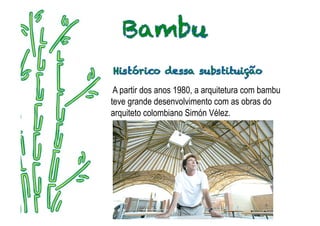

A partir dos anos 1980, a arquitetura com bambu
teve grande desenvolvimento com as obras do
arquiteto colombiano Simón Vélez.

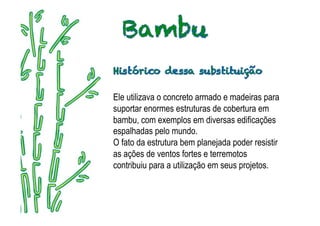

Ele utilizava o concreto armado e madeiras para
suportar enormes estruturas de cobertura em
bambu, com exemplos em diversas edificações
espalhadas pelo mundo.
O fato da estrutura bem planejada poder resistir
as ações de ventos fortes e terremotos
contribuiu para a utilização em seus projetos.

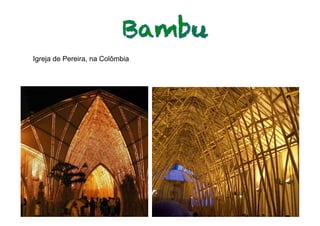

Igreja de Pereira, na Colômbia



                            .

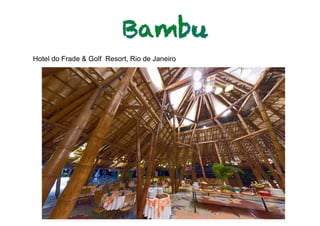

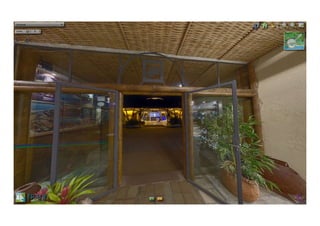

Hotel do Frade & Golf Resort, Rio de Janeiro



                            .
.

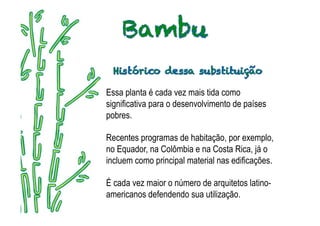

Essa planta é cada vez mais tida como
significativa para o desenvolvimento de países
pobres.

Recentes programas de habitação, por exemplo,
no Equador, na Colômbia e na Costa Rica, já o
incluem como principal material nas edificações.

É cada vez maior o número de arquitetos latino-
americanos defendendo sua utilização.

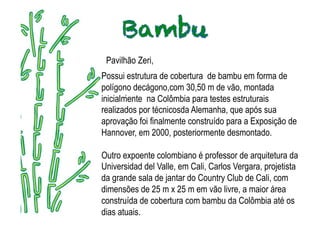

Pavilhão Zeri,



                 .
Pavilhão Zeri,
Possui estrutura de cobertura de bambu em forma de
polígono decágono,com 30,50 m de vão, montada
        .
inicialmente na Colômbia para testes estruturais
realizados por técnicosda Alemanha, que após sua
aprovação foi finalmente construído para a Exposição de
Hannover, em 2000, posteriormente desmontado.

Outro expoente colombiano é professor de arquitetura da
Universidad del Valle, em Cali, Carlos Vergara, projetista
da grande sala de jantar do Country Club de Cali, com
dimensões de 25 m x 25 m em vão livre, a maior área
construída de cobertura com bambu da Colômbia até os
dias atuais.

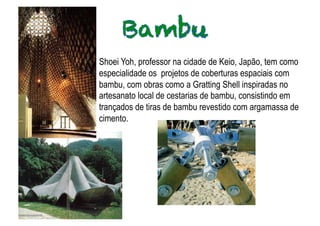

Shoei Yoh, professor na cidade de Keio, Japão, tem como
especialidade os projetos de coberturas espaciais com
bambu, com obras como a Gratting Shell inspiradas no
       .
artesanato local de cestarias de bambu, consistindo em
trançados de tiras de bambu revestido com argamassa de
cimento.
Aplicações do bambu

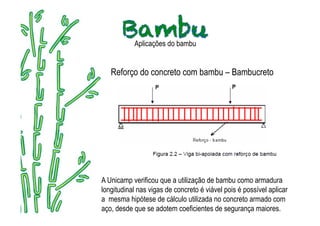

   Reforço do concreto com bambu – Bambucreto




A Unicamp verificou que a utilização de bambu como armadura
longitudinal nas vigas de concreto é viável pois é possível aplicar
a mesma hipótese de cálculo utilizada no concreto armado com
aço, desde que se adotem coeficientes de segurança maiores.
Aplicações do bambu

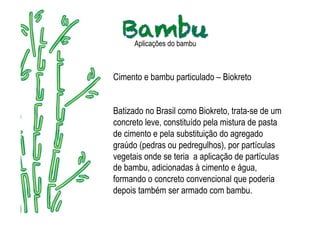

Cimento e bambu particulado – Biokreto


Batizado no Brasil como Biokreto, trata-se de um
concreto leve, constituído pela mistura de pasta
de cimento e pela substituição do agregado
graúdo (pedras ou pedregulhos), por partículas
vegetais onde se teria a aplicação de partículas
de bambu, adicionadas à cimento e água,
formando o concreto convencional que poderia
depois também ser armado com bambu.
Aplicações do bambu

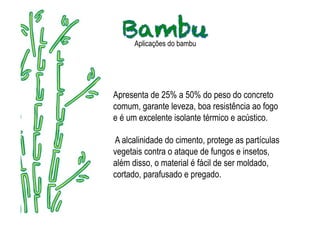

Apresenta de 25% a 50% do peso do concreto
comum, garante leveza, boa resistência ao fogo
e é um excelente isolante térmico e acústico.

A alcalinidade do cimento, protege as partículas
vegetais contra o ataque de fungos e insetos,
além disso, o material é fácil de ser moldado,
cortado, parafusado e pregado.
Aplicações do bambu

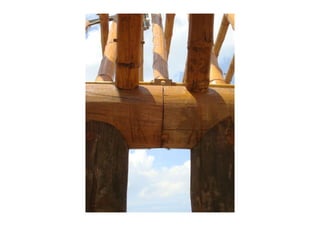

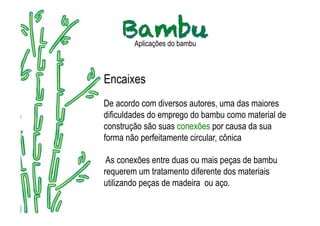

Encaixes
De acordo com diversos autores, uma das maiores
dificuldades do emprego do bambu como material de
construção são suas conexões por causa da sua
forma não perfeitamente circular, cônica

 As conexões entre duas ou mais peças de bambu
requerem um tratamento diferente dos materiais
utilizando peças de madeira ou aço.
Aplicações do bambu



Característico das
construções com bambu,
esse tipo de corte é o
precursor dos entalhes em
estruturas tubulares como o
próprio aço.

De execução simples, pode
ser realizada com
ferramentas manuais, como
serrote ou facão, e propicia
um perfeito encaixe.
Aplicações do bambu

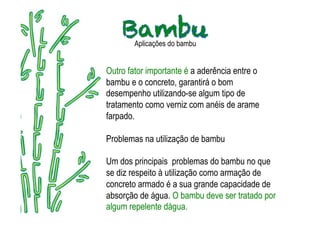

Outro fator importante é a aderência entre o
bambu e o concreto, garantirá o bom
desempenho utilizando-se algum tipo de
tratamento como verniz com anéis de arame
farpado.

Problemas na utilização de bambu

Um dos principais problemas do bambu no que
se diz respeito à utilização como armação de
concreto armado é a sua grande capacidade de
absorção de água. O bambu deve ser tratado por
algum repelente dágua.
Aplicações do bambu

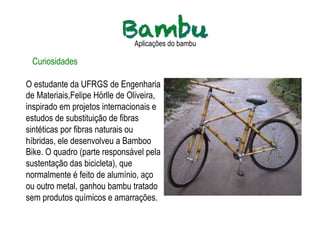

 Curiosidades

O estudante da UFRGS de Engenharia
de Materiais,Felipe Hörlle de Oliveira,
inspirado em projetos internacionais e
estudos de substituição de fibras
sintéticas por fibras naturais ou
híbridas, ele desenvolveu a Bamboo
Bike. O quadro (parte responsável pela
sustentação das bicicleta), que
normalmente é feito de alumínio, aço
ou outro metal, ganhou bambu tratado
sem produtos químicos e amarrações.

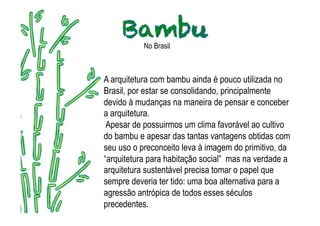

No Brasil



A arquitetura com bambu ainda é pouco utilizada no
Brasil, por estar se consolidando, principalmente
devido à mudanças na maneira de pensar e conceber
a arquitetura.
 Apesar de possuirmos um clima favorável ao cultivo
do bambu e apesar das tantas vantagens obtidas com
seu uso o preconceito leva à imagem do primitivo, da
“arquitetura para habitação social” mas na verdade a
arquitetura sustentável precisa tomar o papel que
sempre deveria ter tido: uma boa alternativa para a
agressão antrópica de todos esses séculos
precedentes.
http://www.jearango.com/simon/index.php?dir

http://bamboo.ning.com/profiles/blogs/bambu-e-alternativa-para
http://www.fec.unicamp.br/~estruturastubulares/geometria.htm


CARDOSO JR., R. Arquitetura com bambu. 2000. Dissertação (Mestrado
em
Arquitetura) – Universidade Federal do Rio Grande do Sul, Porto Alegre,
2000.
BERALDO, A. L. Bambucreto: o uso do bambu como reforço do concreto.
In:
CONGRESSO BRASILEIRO DE ENGENHARIA AGRÍCOLA, 16., 1987.
Jundiaí.
Anais... Jundiaí: Sociedade Brasileira Engenharia Agrícola, 1987. v. 2, p.
521-530.
DANTAS, A. B.; MILITO, C. M.; LUSTOSA, M. C. J.; TONHOLO, J. O uso
do
Bambu na construção do desenvolvimento sustentável. Maceió: Instituto
do Bambu, 2005
http://www.bambujungle.com.br/casas.html

Mais conteúdo relacionado

Mais procurados

Detalhamento - Madeiras de Lei
Detalhamento - Madeiras de LeiDetalhamento - Madeiras de Lei
Detalhamento - Madeiras de Leidanilosaccomori

Madeira (Resistência dos materiais)
Madeira (Resistência dos materiais)Madeira (Resistência dos materiais)
Madeira (Resistência dos materiais)Lais Ferraz

Nbr 15220 - Desempenho térmico de edificações
Nbr 15220 - Desempenho térmico de edificaçõesNbr 15220 - Desempenho térmico de edificações
Nbr 15220 - Desempenho térmico de edificaçõesPatricia Lopes

Conceitos e Estrutura - FAU-USP
Conceitos e Estrutura - FAU-USPConceitos e Estrutura - FAU-USP
Conceitos e Estrutura - FAU-USPRafael Kerst

Materiais da construção civil1
Materiais da construção civil1Materiais da construção civil1
Materiais da construção civil1Marcus Gonçalves

1. noções básicas de estrutura
1. noções básicas de estrutura1. noções básicas de estrutura
1. noções básicas de estruturaWillian De Sá

Aula 01 - Introdução aos materiais de construção...pptx
Aula 01 - Introdução aos materiais de construção...pptxAula 01 - Introdução aos materiais de construção...pptx
Aula 01 - Introdução aos materiais de construção...pptxjoelsonvidalvidal

Madeira na construcao civil aula 3 - 13.09.13 (1)
Madeira na construcao civil   aula 3 - 13.09.13 (1)Madeira na construcao civil   aula 3 - 13.09.13 (1)
Madeira na construcao civil aula 3 - 13.09.13 (1)Crissio Costa

Aula3 materiais
Aula3 materiaisAula3 materiais
Aula3 materiaisTiago Cruz

A antropomentria aplicada a arquitetura e desenho industrial
A antropomentria aplicada a arquitetura e desenho industrialA antropomentria aplicada a arquitetura e desenho industrial
A antropomentria aplicada a arquitetura e desenho industrialLúcia Rosas

Detalhamento - Metais Lya
Detalhamento - Metais LyaDetalhamento - Metais Lya
Detalhamento - Metais Lyadanilosaccomori

TFG- Centro de tratamento e reintegração de animais abandonados
TFG- Centro de tratamento e reintegração de animais abandonadosTFG- Centro de tratamento e reintegração de animais abandonados
TFG- Centro de tratamento e reintegração de animais abandonadosmonisefag

A alvenaria estrutural e seu desenvolvimento histórico
A alvenaria estrutural e seu desenvolvimento históricoA alvenaria estrutural e seu desenvolvimento histórico
A alvenaria estrutural e seu desenvolvimento históricoFelipe Lima da Costa


Mais procurados (20)

Detalhamento - Madeiras de Lei
Detalhamento - Madeiras de LeiDetalhamento - Madeiras de Lei
Detalhamento - Madeiras de Lei

Sistema construtivo
Sistema construtivoSistema construtivo
Sistema construtivo

Madeira (Resistência dos materiais)
Madeira (Resistência dos materiais)Madeira (Resistência dos materiais)
Madeira (Resistência dos materiais)

Tipologia
TipologiaTipologia
Tipologia

Nbr 15220 - Desempenho térmico de edificações
Nbr 15220 - Desempenho térmico de edificaçõesNbr 15220 - Desempenho térmico de edificações
Nbr 15220 - Desempenho térmico de edificações

Conceitos e Estrutura - FAU-USP
Conceitos e Estrutura - FAU-USPConceitos e Estrutura - FAU-USP
Conceitos e Estrutura - FAU-USP

Materiais da construção civil1
Materiais da construção civil1Materiais da construção civil1
Materiais da construção civil1

1. noções básicas de estrutura
1. noções básicas de estrutura1. noções básicas de estrutura
1. noções básicas de estrutura

Aula 01 - Introdução aos materiais de construção...pptx
Aula 01 - Introdução aos materiais de construção...pptxAula 01 - Introdução aos materiais de construção...pptx
Aula 01 - Introdução aos materiais de construção...pptx

Madeira na construcao civil aula 3 - 13.09.13 (1)
Madeira na construcao civil   aula 3 - 13.09.13 (1)Madeira na construcao civil   aula 3 - 13.09.13 (1)
Madeira na construcao civil aula 3 - 13.09.13 (1)

Acustica isolamento
Acustica isolamentoAcustica isolamento
Acustica isolamento

Desenho - Normas ABNT
Desenho - Normas ABNTDesenho - Normas ABNT
Desenho - Normas ABNT

Aula3 materiais
Aula3 materiaisAula3 materiais
Aula3 materiais

A antropomentria aplicada a arquitetura e desenho industrial
A antropomentria aplicada a arquitetura e desenho industrialA antropomentria aplicada a arquitetura e desenho industrial
A antropomentria aplicada a arquitetura e desenho industrial

Detalhamento - Metais Lya
Detalhamento - Metais LyaDetalhamento - Metais Lya
Detalhamento - Metais Lya

TFG- Centro de tratamento e reintegração de animais abandonados
TFG- Centro de tratamento e reintegração de animais abandonadosTFG- Centro de tratamento e reintegração de animais abandonados
TFG- Centro de tratamento e reintegração de animais abandonados

A alvenaria estrutural e seu desenvolvimento histórico
A alvenaria estrutural e seu desenvolvimento históricoA alvenaria estrutural e seu desenvolvimento histórico
A alvenaria estrutural e seu desenvolvimento histórico

Arquitetura Efemera Exemplos
Arquitetura Efemera ExemplosArquitetura Efemera Exemplos
Arquitetura Efemera Exemplos

Analise urbana
Analise urbanaAnalise urbana
Analise urbana

Norma de desempenho
Norma de desempenhoNorma de desempenho
Norma de desempenho


Semelhante a Slides - Consstruções de Bambu subistituindo o aço.pdf

Arquitetura em bambu fabio lanfer
Arquitetura em bambu   fabio lanferArquitetura em bambu   fabio lanfer
Arquitetura em bambu fabio lanferMarcelo Busco

Análise Estrutural de um Edifício de Bambu
Análise Estrutural de um Edifício de BambuAnálise Estrutural de um Edifício de Bambu
Análise Estrutural de um Edifício de BambuRicardo Maximo

Artigo: ESTABILIZAÇÃO SUSTENTÁVEL DE CASARÃO NO CENTRO HISTÓRICO DE CUIABÁ
Artigo: ESTABILIZAÇÃO SUSTENTÁVEL DE CASARÃO NO CENTRO HISTÓRICO DE CUIABÁArtigo: ESTABILIZAÇÃO SUSTENTÁVEL DE CASARÃO NO CENTRO HISTÓRICO DE CUIABÁ
Artigo: ESTABILIZAÇÃO SUSTENTÁVEL DE CASARÃO NO CENTRO HISTÓRICO DE CUIABÁDiane Oliveira

Beraldo casa de bambu
Beraldo casa de bambuBeraldo casa de bambu
Beraldo casa de bambu2016arqmiriam

Bt 00260 FIBRAS DE AÇO BOLEM TECNICO USP XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Bt 00260 FIBRAS DE AÇO BOLEM TECNICO USP XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXBt 00260 FIBRAS DE AÇO BOLEM TECNICO USP XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Bt 00260 FIBRAS DE AÇO BOLEM TECNICO USP XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXPri Maciel

Arquitetura vernacular
Arquitetura vernacularArquitetura vernacular
Arquitetura vernacularCharles Dantas

Matérias não convencionais utilizados na construção
Matérias não convencionais utilizados na construção Matérias não convencionais utilizados na construção
Matérias não convencionais utilizados na construção Marcelo Daniel Trindade

Coletanea habitare volume_4_parte_05
Coletanea habitare volume_4_parte_05Coletanea habitare volume_4_parte_05
Coletanea habitare volume_4_parte_05Ely Barros

Emprego de fôrmas de madeira em estrutura de
Emprego de fôrmas de madeira em estrutura deEmprego de fôrmas de madeira em estrutura de
Emprego de fôrmas de madeira em estrutura deAldo Werle

TIJOLOS DE PLÁSTICOS RECICLÁVEIS
TIJOLOS DE PLÁSTICOS RECICLÁVEIS TIJOLOS DE PLÁSTICOS RECICLÁVEIS
TIJOLOS DE PLÁSTICOS RECICLÁVEIS Abner Augusto Reiis

Caderno técnico - CIBELE SILVA EVELYNE LIMA MARCOS VINÍCUS - CORRETO.pdf
Caderno técnico - CIBELE SILVA EVELYNE LIMA MARCOS VINÍCUS - CORRETO.pdfCaderno técnico - CIBELE SILVA EVELYNE LIMA MARCOS VINÍCUS - CORRETO.pdf
Caderno técnico - CIBELE SILVA EVELYNE LIMA MARCOS VINÍCUS - CORRETO.pdfEvelyneEmanuelleManu

MADEIRA ESTRUTURAL NA FORMULAÇÃO DE MÓDULOS CONSTRUTIVOS
MADEIRA ESTRUTURAL NA FORMULAÇÃO DE MÓDULOS CONSTRUTIVOSMADEIRA ESTRUTURAL NA FORMULAÇÃO DE MÓDULOS CONSTRUTIVOS
MADEIRA ESTRUTURAL NA FORMULAÇÃO DE MÓDULOS CONSTRUTIVOSMarcelo Nishi

Seminarioiiiunidademadeira 130911153106-phpapp01
Seminarioiiiunidademadeira 130911153106-phpapp01Seminarioiiiunidademadeira 130911153106-phpapp01
Seminarioiiiunidademadeira 130911153106-phpapp01Bynhã Silva


Semelhante a Slides - Consstruções de Bambu subistituindo o aço.pdf (20)

Arquitetura em bambu fabio lanfer
Arquitetura em bambu   fabio lanferArquitetura em bambu   fabio lanfer
Arquitetura em bambu fabio lanfer

Bambu adriana
Bambu adrianaBambu adriana
Bambu adriana

Bambu adriana
Bambu adrianaBambu adriana
Bambu adriana

Análise Estrutural de um Edifício de Bambu
Análise Estrutural de um Edifício de BambuAnálise Estrutural de um Edifício de Bambu
Análise Estrutural de um Edifício de Bambu

Livro pict2019 part1
Livro pict2019 part1Livro pict2019 part1
Livro pict2019 part1

Madeira apostila 2012
Madeira   apostila 2012Madeira   apostila 2012
Madeira apostila 2012

Artigo: ESTABILIZAÇÃO SUSTENTÁVEL DE CASARÃO NO CENTRO HISTÓRICO DE CUIABÁ
Artigo: ESTABILIZAÇÃO SUSTENTÁVEL DE CASARÃO NO CENTRO HISTÓRICO DE CUIABÁArtigo: ESTABILIZAÇÃO SUSTENTÁVEL DE CASARÃO NO CENTRO HISTÓRICO DE CUIABÁ
Artigo: ESTABILIZAÇÃO SUSTENTÁVEL DE CASARÃO NO CENTRO HISTÓRICO DE CUIABÁ

Beraldo casa de bambu
Beraldo casa de bambuBeraldo casa de bambu
Beraldo casa de bambu

Bt 00260 FIBRAS DE AÇO BOLEM TECNICO USP XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Bt 00260 FIBRAS DE AÇO BOLEM TECNICO USP XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXBt 00260 FIBRAS DE AÇO BOLEM TECNICO USP XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Bt 00260 FIBRAS DE AÇO BOLEM TECNICO USP XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

Arquitetura vernacular
Arquitetura vernacularArquitetura vernacular
Arquitetura vernacular

Matérias não convencionais utilizados na construção
Matérias não convencionais utilizados na construção Matérias não convencionais utilizados na construção
Matérias não convencionais utilizados na construção

Madeiras pdf
Madeiras pdfMadeiras pdf
Madeiras pdf

Concreto celular
Concreto celularConcreto celular
Concreto celular

Dormentes
DormentesDormentes
Dormentes

Coletanea habitare volume_4_parte_05
Coletanea habitare volume_4_parte_05Coletanea habitare volume_4_parte_05
Coletanea habitare volume_4_parte_05

Emprego de fôrmas de madeira em estrutura de
Emprego de fôrmas de madeira em estrutura deEmprego de fôrmas de madeira em estrutura de
Emprego de fôrmas de madeira em estrutura de

TIJOLOS DE PLÁSTICOS RECICLÁVEIS
TIJOLOS DE PLÁSTICOS RECICLÁVEIS TIJOLOS DE PLÁSTICOS RECICLÁVEIS
TIJOLOS DE PLÁSTICOS RECICLÁVEIS

Caderno técnico - CIBELE SILVA EVELYNE LIMA MARCOS VINÍCUS - CORRETO.pdf
Caderno técnico - CIBELE SILVA EVELYNE LIMA MARCOS VINÍCUS - CORRETO.pdfCaderno técnico - CIBELE SILVA EVELYNE LIMA MARCOS VINÍCUS - CORRETO.pdf
Caderno técnico - CIBELE SILVA EVELYNE LIMA MARCOS VINÍCUS - CORRETO.pdf

MADEIRA ESTRUTURAL NA FORMULAÇÃO DE MÓDULOS CONSTRUTIVOS
MADEIRA ESTRUTURAL NA FORMULAÇÃO DE MÓDULOS CONSTRUTIVOSMADEIRA ESTRUTURAL NA FORMULAÇÃO DE MÓDULOS CONSTRUTIVOS
MADEIRA ESTRUTURAL NA FORMULAÇÃO DE MÓDULOS CONSTRUTIVOS

Seminarioiiiunidademadeira 130911153106-phpapp01
Seminarioiiiunidademadeira 130911153106-phpapp01Seminarioiiiunidademadeira 130911153106-phpapp01
Seminarioiiiunidademadeira 130911153106-phpapp01


Mais de diogenesfm

Eduardo feitosa, laercio filho e paulo victor aço
Eduardo feitosa, laercio filho e paulo victor   açoEduardo feitosa, laercio filho e paulo victor   aço
Eduardo feitosa, laercio filho e paulo victor açodiogenesfm

Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em GessoIsadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gessodiogenesfm

Marcela, Rafael e Thais - Arquitetura residencial vertical.pdf
Marcela, Rafael e Thais - Arquitetura residencial vertical.pdfMarcela, Rafael e Thais - Arquitetura residencial vertical.pdf
Marcela, Rafael e Thais - Arquitetura residencial vertical.pdfdiogenesfm

Marcela, Rafael e Thais - Concreto Armado
Marcela, Rafael e Thais - Concreto ArmadoMarcela, Rafael e Thais - Concreto Armado
Marcela, Rafael e Thais - Concreto Armadodiogenesfm

Mariana Morato, Larissa Ferreira e Wanessa Candine - Vidro.pdf
Mariana Morato, Larissa Ferreira e Wanessa Candine - Vidro.pdfMariana Morato, Larissa Ferreira e Wanessa Candine - Vidro.pdf
Mariana Morato, Larissa Ferreira e Wanessa Candine - Vidro.pdfdiogenesfm

Thiago e Eliézer - Vidro.pdf
Thiago e Eliézer - Vidro.pdfThiago e Eliézer - Vidro.pdf
Thiago e Eliézer - Vidro.pdfdiogenesfm

Thiago e Eliézer - Vidro 2.pdf
Thiago e Eliézer - Vidro 2.pdfThiago e Eliézer - Vidro 2.pdf
Thiago e Eliézer - Vidro 2.pdfdiogenesfm


Mais de diogenesfm (7)

Eduardo feitosa, laercio filho e paulo victor aço
Eduardo feitosa, laercio filho e paulo victor   açoEduardo feitosa, laercio filho e paulo victor   aço
Eduardo feitosa, laercio filho e paulo victor aço

Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em GessoIsadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso

Marcela, Rafael e Thais - Arquitetura residencial vertical.pdf
Marcela, Rafael e Thais - Arquitetura residencial vertical.pdfMarcela, Rafael e Thais - Arquitetura residencial vertical.pdf
Marcela, Rafael e Thais - Arquitetura residencial vertical.pdf

Marcela, Rafael e Thais - Concreto Armado
Marcela, Rafael e Thais - Concreto ArmadoMarcela, Rafael e Thais - Concreto Armado
Marcela, Rafael e Thais - Concreto Armado

Mariana Morato, Larissa Ferreira e Wanessa Candine - Vidro.pdf
Mariana Morato, Larissa Ferreira e Wanessa Candine - Vidro.pdfMariana Morato, Larissa Ferreira e Wanessa Candine - Vidro.pdf
Mariana Morato, Larissa Ferreira e Wanessa Candine - Vidro.pdf

Thiago e Eliézer - Vidro.pdf
Thiago e Eliézer - Vidro.pdfThiago e Eliézer - Vidro.pdf
Thiago e Eliézer - Vidro.pdf

Thiago e Eliézer - Vidro 2.pdf
Thiago e Eliézer - Vidro 2.pdfThiago e Eliézer - Vidro 2.pdf
Thiago e Eliézer - Vidro 2.pdf


Slides - Consstruções de Bambu subistituindo o aço.pdf

  • 1. Discentes : Diógenes Fidel, Nayara Araújo e Polyana Franco Prof. MSc. Carlos Barbosa
  • 2. É Um material bastante versátil, podendo usados em paredes e pisos como revestimento, além disso, pode ser usado nas estruturas, e nos móveis. Facilmente encontrada nos países tropicais, podendo inclusive se construir uma casa inteira estruturada com ele. O designer Paulo Cardoso, de Florianópolis (SC), pesquisador desta matéria-prima, afirma que existem mais de 1,1 mil espécies de bambu catalogadas no mundo, sendo que aproximadamente 400 podem ser encontradas no Brasil.
  • 3. Cento e oitenta delas tem aplicação comercial e industrial, mas tradicionalmente utilizam-se somente de quatro a cinco espécies pela abundância e facilidade de produção. A produção e comercialização do bambu no Brasil pode ser bastante vantajosa, pois aqui ele é produzido em um tempo bem menor que na China, que pelas condições climáticas, o bambu só pode ser colhido em cinco anos. Na China, por exemplo, são as indústrias de fundo de quintal que movimentam a produção do bambu.
  • 4. Aspectos Gerais Nos últimos anos, a preocupação com a qualidade de vida e preservação ambiental como tema constante em diversas áreas como a construção civil. Isso gerou uma busca pelo desenvolvimento e aplicação de materiais produzidos com baixo consumo de energia e menor agravante ambiental. Para atender a esses requisitos a possibilidade está na substituição de produtos convencionais por outros com propriedades similares. Um exemplo deste material não convencional é o bambu.
  • 5. Aspectos Gerais No setor da construção civil, seu uso é bastante difundido na Ásia e em países da América Latina, como Peru, Equador, Costa Rica e Colômbia, com vários exemplos de edificações. Embora seja possível executar uma construção apenas com bambu, costuma-se associá-lo a outros materiais, com a finalidade de melhor prevenir possíveis processos de degradação do material.
  • 6. O aço para ser obtido, consome grandes quantidades de energia fóssil, com emissão de gases que contribuem para o efeito estufa. É um material cuja fabricação depende das jazidas de minério de ferro, as quais se constituem em fontes não renováveis de matéria- prima.
  • 7. A fabricação de um tubo de aço consome 50 vezes mais energia do que um de bambu nas mesma proporção. Sua reciclagem também consome grande quantidade de energia, encarecendo o produto final.
  • 8. Na atualidade, o bambu é o vegetal mais usado experimentalmente como reforço do concreto por ser uma planta que tem alta velocidade de crescimento, é um recurso natural renovável que garante sustentabilidade e flexibilidade sendo as principais razões de utilização.
  • 9. Segundo Ghavami, professor titular do . Departamento de Engenharia Civil da PUC-Rio , o material tem resistência suficiente e nos ensaios realizados na universidade, uma determinada espécie de bambu apresentou resistência à tração de 200 MPa, índice próximo aos 240 MPa apresentados por uma chapa de aço. Mais barato (Pelos cálculos do professor Ghavami, a utilização pode reduzir em mais de 30% o custo final da construção).
  • 10. Evidentemente, o bambu será mais barato porque o seu preço em relação ao peso próprio será menos da metade do aço (JANSSEN, 2000). . O ótimo desempenho estrutural dos bambus quanto à compressão, torção, flexão e sobretudo quanto à tração (volumetria tubular)
  • 11. A partir dos anos 1980, a arquitetura com bambu teve grande desenvolvimento com as obras do arquiteto colombiano Simón Vélez.
  • 12. Ele utilizava o concreto armado e madeiras para suportar enormes estruturas de cobertura em bambu, com exemplos em diversas edificações espalhadas pelo mundo. O fato da estrutura bem planejada poder resistir as ações de ventos fortes e terremotos contribuiu para a utilização em seus projetos.
  • 13. Igreja de Pereira, na Colômbia .
  • 14. Hotel do Frade & Golf Resort, Rio de Janeiro .
  • 15. .
  • 16.
  • 17.
  • 18.
  • 19. Essa planta é cada vez mais tida como significativa para o desenvolvimento de países pobres. Recentes programas de habitação, por exemplo, no Equador, na Colômbia e na Costa Rica, já o incluem como principal material nas edificações. É cada vez maior o número de arquitetos latino- americanos defendendo sua utilização.
  • 21. Pavilhão Zeri, Possui estrutura de cobertura de bambu em forma de polígono decágono,com 30,50 m de vão, montada . inicialmente na Colômbia para testes estruturais realizados por técnicosda Alemanha, que após sua aprovação foi finalmente construído para a Exposição de Hannover, em 2000, posteriormente desmontado. Outro expoente colombiano é professor de arquitetura da Universidad del Valle, em Cali, Carlos Vergara, projetista da grande sala de jantar do Country Club de Cali, com dimensões de 25 m x 25 m em vão livre, a maior área construída de cobertura com bambu da Colômbia até os dias atuais.
  • 22. Shoei Yoh, professor na cidade de Keio, Japão, tem como especialidade os projetos de coberturas espaciais com bambu, com obras como a Gratting Shell inspiradas no . artesanato local de cestarias de bambu, consistindo em trançados de tiras de bambu revestido com argamassa de cimento.
  • 23. Aplicações do bambu Reforço do concreto com bambu – Bambucreto A Unicamp verificou que a utilização de bambu como armadura longitudinal nas vigas de concreto é viável pois é possível aplicar a mesma hipótese de cálculo utilizada no concreto armado com aço, desde que se adotem coeficientes de segurança maiores.
  • 24. Aplicações do bambu Cimento e bambu particulado – Biokreto Batizado no Brasil como Biokreto, trata-se de um concreto leve, constituído pela mistura de pasta de cimento e pela substituição do agregado graúdo (pedras ou pedregulhos), por partículas vegetais onde se teria a aplicação de partículas de bambu, adicionadas à cimento e água, formando o concreto convencional que poderia depois também ser armado com bambu.
  • 25. Aplicações do bambu Apresenta de 25% a 50% do peso do concreto comum, garante leveza, boa resistência ao fogo e é um excelente isolante térmico e acústico. A alcalinidade do cimento, protege as partículas vegetais contra o ataque de fungos e insetos, além disso, o material é fácil de ser moldado, cortado, parafusado e pregado.
  • 26. Aplicações do bambu Encaixes De acordo com diversos autores, uma das maiores dificuldades do emprego do bambu como material de construção são suas conexões por causa da sua forma não perfeitamente circular, cônica As conexões entre duas ou mais peças de bambu requerem um tratamento diferente dos materiais utilizando peças de madeira ou aço.
  • 27. Aplicações do bambu Característico das construções com bambu, esse tipo de corte é o precursor dos entalhes em estruturas tubulares como o próprio aço. De execução simples, pode ser realizada com ferramentas manuais, como serrote ou facão, e propicia um perfeito encaixe.
  • 28. Aplicações do bambu Outro fator importante é a aderência entre o bambu e o concreto, garantirá o bom desempenho utilizando-se algum tipo de tratamento como verniz com anéis de arame farpado. Problemas na utilização de bambu Um dos principais problemas do bambu no que se diz respeito à utilização como armação de concreto armado é a sua grande capacidade de absorção de água. O bambu deve ser tratado por algum repelente dágua.
  • 29. Aplicações do bambu Curiosidades O estudante da UFRGS de Engenharia de Materiais,Felipe Hörlle de Oliveira, inspirado em projetos internacionais e estudos de substituição de fibras sintéticas por fibras naturais ou híbridas, ele desenvolveu a Bamboo Bike. O quadro (parte responsável pela sustentação das bicicleta), que normalmente é feito de alumínio, aço ou outro metal, ganhou bambu tratado sem produtos químicos e amarrações.
  • 30. No Brasil A arquitetura com bambu ainda é pouco utilizada no Brasil, por estar se consolidando, principalmente devido à mudanças na maneira de pensar e conceber a arquitetura. Apesar de possuirmos um clima favorável ao cultivo do bambu e apesar das tantas vantagens obtidas com seu uso o preconceito leva à imagem do primitivo, da “arquitetura para habitação social” mas na verdade a arquitetura sustentável precisa tomar o papel que sempre deveria ter tido: uma boa alternativa para a agressão antrópica de todos esses séculos precedentes.
  • 31.
  • 32.
  • 33.
  • 34.
  • 35.
  • 36.
  • 37.
  • 38.
  • 39.
  • 40.
  • 41.
  • 42. http://www.jearango.com/simon/index.php?dir http://bamboo.ning.com/profiles/blogs/bambu-e-alternativa-para http://www.fec.unicamp.br/~estruturastubulares/geometria.htm CARDOSO JR., R. Arquitetura com bambu. 2000. Dissertação (Mestrado em Arquitetura) – Universidade Federal do Rio Grande do Sul, Porto Alegre, 2000. BERALDO, A. L. Bambucreto: o uso do bambu como reforço do concreto. In: CONGRESSO BRASILEIRO DE ENGENHARIA AGRÍCOLA, 16., 1987. Jundiaí. Anais... Jundiaí: Sociedade Brasileira Engenharia Agrícola, 1987. v. 2, p. 521-530. DANTAS, A. B.; MILITO, C. M.; LUSTOSA, M. C. J.; TONHOLO, J. O uso do Bambu na construção do desenvolvimento sustentável. Maceió: Instituto do Bambu, 2005 http://www.bambujungle.com.br/casas.html
