ARQUITETURA EM BAMBU: Técnicas construtivas na utilização
do bambu como material arquitetônico.
FÁBIO LANFER MARQUEZ
ORIENTADORA: Prof.(a) Dr.(a) Célia Regina Moretti Meirelles
INICIAÇÃO CIENTÍFICA - FACULDADE DE ARQUITETURA E URBANISMO
PIBIC Mackenzie - 2006
RESUMO
O presente trabalho tem o objetivo de contribuir para a consolidação da utilização
do bambu como material estrutural na arquitetura brasileira. Os estudos realizados
foram divididos de forma a demonstrar a abrangência deste tema, dando um
panorama técnico e referencial para a construção com este material. Foram
estudadas na pesquisa as principais técnicas construtivas e os processos
necessários para a utilização do bambu com a finalidade estrutural. Foi avaliada,
através de ensaios em laboratório, a resistência do bambu Phyllostachys
pubescens, ou bambu moso, sendo testadas amostras à compressão, tração e
cisalhamento, demonstrando as principais características do material. Os ensaios
foram realizados com base nos trabalhos desenvolvidos por Khosrow Ghavami na
Pontifícia Universidade Católica do Rio de Janeiro, nome que é hoje tido como
autoridade no assunto. Algumas das principais tecnologias de construção com
bambu, com o foco na sua adaptabilidade a realidade brasileira, foram explicitadas
através de estudos de caso. Foram realizadas visitas a obras referenciais, como

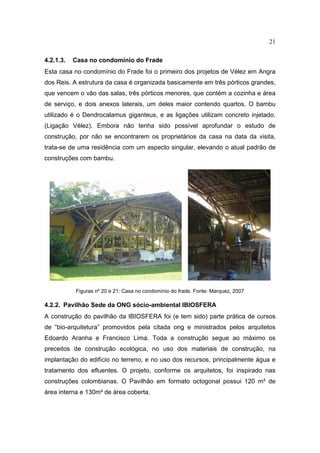

as projetadas por Simón Vélez para o Hotel do Frade em Angra dos Reis, no

2. 2

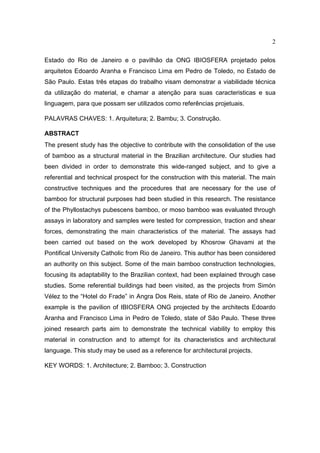

Estado do Rio de Janeiro e o pavilhão da ONG IBIOSFERA projetado pelos
arquitetos Edoardo Aranha e Francisco Lima em Pedro de Toledo, no Estado de
São Paulo. Estas três etapas do trabalho visam demonstrar a viabilidade técnica
da utilização do material, e chamar a atenção para suas caracteristicas e sua
linguagem, para que possam ser utilizados como referências projetuais.
PALAVRAS CHAVES: 1. Arquitetura; 2. Bambu; 3. Construção.
ABSTRACT
The present study has the objective to contribute with the consolidation of the use
of bamboo as a structural material in the Brazilian architecture. Our studies had
been divided in order to demonstrate this wide-ranged subject, and to give a
referential and technical prospect for the construction with this material. The main
constructive techniques and the procedures that are necessary for the use of
bamboo for structural purposes had been studied in this research. The resistance
of the Phyllostachys pubescens bamboo, or moso bamboo was evaluated through
assays in laboratory and samples were tested for compression, traction and shear
forces, demonstrating the main characteristics of the material. The assays had
been carried out based on the work developed by Khosrow Ghavami at the
Pontifical University Catholic from Rio de Janeiro. This author has been considered
an authority on this subject. Some of the main bamboo construction technologies,
focusing its adaptability to the Brazilian context, had been explained through case
studies. Some referential buildings had been visited, as the projects from Simón
Vélez to the “Hotel do Frade” in Angra Dos Reis, state of Rio de Janeiro. Another
example is the pavilion of IBIOSFERA ONG projected by the architects Edoardo
Aranha and Francisco Lima in Pedro de Toledo, state of São Paulo. These three
joined research parts aim to demonstrate the technical viability to employ this
material in construction and to attempt for its characteristics and architectural
language. This study may be used as a reference for architectural projects.
KEY WORDS: 1. Architecture; 2. Bamboo; 3. Construction

3. 3
1. INTRODUÇÃO
O ensino e a prática arquitetônica têm demonstrado uma tendência cada vez mais
evidente na busca pela diminuição do impacto ambiental causado pela construção
civil. Dentro deste processo, a vinculação do projeto arquitetônico sustentável à
utilização de materiais renováveis tem se mostrado o caminho mais direto para a
manutenção do ecossistema, preocupação que envolve o foco de atuação não
apenas dos arquitetos, mas também dos demais profissionais ligados à
construção.
A compreensão dos processos sustentáveis como base para concepção projetual
é fundamental para o desenvolvimento do estudante e do arquiteto. As principais
referências sobre arquitetura no Brasil descartam o uso do bambu como elemento
estrutural e arquitetônico. Sendo assim, o material disponível sobre o assunto é
escasso e tem obtido pouca repercussão dentro dos cursos de arquitetura.
Outra tendência existente na prática arquitetônica se caracteriza pela crescente
busca de sistemas construtivos industrializados e pré-fabricados, que se adaptam
melhor ao ritmo acelerado do mercado imobiliário nas cidades. Este processo tem
contribuído para a marginalização dos métodos construtivos vernaculares, mais
artezanais e, portanto desconhecidos na indústria da construção.
O desenvolvimento deste trabalho traz como principal questão a pouca
expressividade da utilização da técnica do bambu dentro do panorama da
arquitetura brasileira, confrontada com as condições favoráveis do solo e clima
brasileiros para o desenvolvimento de sua cultura. As características do bambu
como resistência, leveza, fácil manuseio, grande proliferação em plantações e seu
caráter de material renovável nos levam à questão do por quê não utilizar com
maior freqüência o bambu como matéria prima na construção civil.
Através do estudo de algumas das obras mais expressivas deste método
construtivo, investigaram-se as possibilidades de aplicação do bambu estrutural na
construção civil, e foram identificadas algumas das técnicas construtivas

4. 4

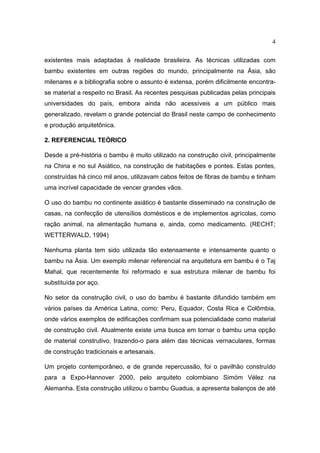

existentes mais adaptadas à realidade brasileira. As técnicas utilizadas com
bambu existentes em outras regiões do mundo, principalmente na Ásia, são
milenares e a bibliografia sobre o assunto é extensa, porém dificilmente encontra-
se material a respeito no Brasil. As recentes pesquisas publicadas pelas principais
universidades do país, embora ainda não acessíveis a um público mais
generalizado, revelam o grande potencial do Brasil neste campo de conhecimento
e produção arquitetônica.
2. REFERENCIAL TEÓRICO
Desde a pré-história o bambu é muito utilizado na construção civil, principalmente
na China e no sul Asiático, na construção de habitações e pontes. Estas pontes,
construídas há cinco mil anos, utilizavam cabos feitos de fibras de bambu e tinham
uma incrível capacidade de vencer grandes vãos.
O uso do bambu no continente asiático é bastante disseminado na construção de
casas, na confecção de utensílios domésticos e de implementos agrícolas, como
ração animal, na alimentação humana e, ainda, como medicamento. (RECHT;
WETTERWALD, 1994)
Nenhuma planta tem sido utilizada tão extensamente e intensamente quanto o
bambu na Ásia. Um exemplo milenar referencial na arquitetura em bambu é o Taj
Mahal, que recentemente foi reformado e sua estrutura milenar de bambu foi
substituída por aço.
No setor da construção civil, o uso do bambu é bastante difundido também em
vários países da América Latina, como: Peru, Equador, Costa Rica e Colômbia,
onde vários exemplos de edificações confirmam sua potencialidade como material
de construção civil. Atualmente existe uma busca em tornar o bambu uma opção
de material construtivo, trazendo-o para além das técnicas vernaculares, formas
de construção tradicionais e artesanais.
Um projeto contemporâneo, e de grande repercussão, foi o pavilhão construído
para a Expo-Hannover 2000, pelo arquiteto colombiano Simóm Vélez na
Alemanha. Esta construção utilizou o bambu Guadua, a apresenta balanços de até

5. 5

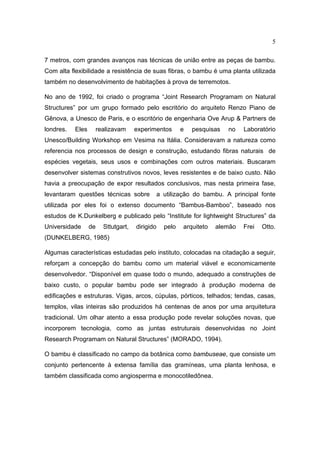

7 metros, com grandes avanços nas técnicas de união entre as peças de bambu.
Com alta flexibilidade a resistência de suas fibras, o bambu é uma planta utilizada
também no desenvolvimento de habitações à prova de terremotos.
No ano de 1992, foi criado o programa “Joint Research Programam on Natural
Structures” por um grupo formado pelo escritório do arquiteto Renzo Piano de
Gênova, a Unesco de Paris, e o escritório de engenharia Ove Arup & Partners de
londres. Eles realizavam experimentos e pesquisas no Laboratório
Unesco/Building Workshop em Vesima na Itália. Consideravam a natureza como
referencia nos processos de design e construção, estudando fibras naturais de
espécies vegetais, seus usos e combinações com outros materiais. Buscaram
desenvolver sistemas construtivos novos, leves resistentes e de baixo custo. Não
havia a preocupação de expor resultados conclusivos, mas nesta primeira fase,
levantaram questões técnicas sobre a utilização do bambu. A principal fonte
utilizada por eles foi o extenso documento “Bambus-Bamboo”, baseado nos
estudos de K.Dunkelberg e publicado pelo “Institute for lightweight Structures” da
Universidade de Sttutgart, dirigido pelo arquiteto alemão Frei Otto.
(DUNKELBERG, 1985)
Algumas características estudadas pelo instituto, colocadas na citadação a seguir,
reforçam a concepção do bambu como um material viável e economicamente
desenvolvedor. “Disponível em quase todo o mundo, adequado a construções de
baixo custo, o popular bambu pode ser integrado à produção moderna de
edificações e estruturas. Vigas, arcos, cúpulas, pórticos, telhados; tendas, casas,
templos, vilas inteiras são produzidos há centenas de anos por uma arquitetura
tradicional. Um olhar atento a essa produção pode revelar soluções novas, que
incorporem tecnologia, como as juntas estruturais desenvolvidas no Joint
Research Programam on Natural Structures” (MORADO, 1994).
O bambu é classificado no campo da botânica como bambuseae, que consiste um
conjunto pertencente à extensa família das gramíneas, uma planta lenhosa, e
também classificada como angiosperma e monocotiledônea.

6. 6

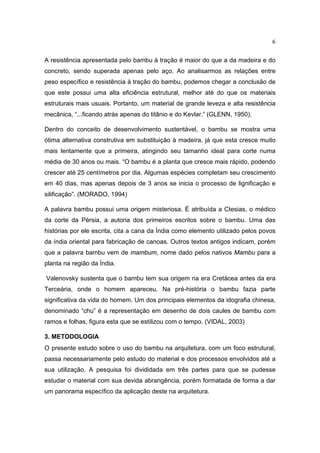

A resistência apresentada pelo bambu à tração é maior do que a da madeira e do
concreto, sendo superada apenas pelo aço. Ao analisarmos as relações entre
peso específico e resistência à tração do bambu, podemos chegar a conclusão de
que este possui uma alta eficiência estrutural, melhor até do que os materiais
estruturais mais usuais. Portanto, um material de grande leveza e alta resistência
mecânica, “...ficando atrás apenas do titânio e do Kevlar.” (GLENN, 1950).
Dentro do conceito de desenvolvimento sustentável, o bambu se mostra uma
ótima alternativa construtiva em substituição à madeira, já que esta cresce muito
mais lentamente que a primeira, atingindo seu tamanho ideal para corte numa
média de 30 anos ou mais. “O bambu é a planta que cresce mais rápido, podendo
crescer até 25 centímetros por dia. Algumas espécies completam seu crescimento
em 40 dias, mas apenas depois de 3 anos se inicia o processo de lignificação e
silificação”. (MORADO, 1994)
A palavra bambu possui uma origem misteriosa. É atribuída a Ctesias, o médico
da corte da Pérsia, a autoria dos primeiros escritos sobre o bambu. Uma das
histórias por ele escrita, cita a cana da Índia como elemento utilizado pelos povos
da índia oriental para fabricação de canoas. Outros textos antigos indicam, porém
que a palavra bambu vem de mambum, nome dado pelos nativos Mambu para a
planta na região da Índia.
Valenovsky sustenta que o bambu tem sua origem na era Cretácea antes da era
Terceária, onde o homem apareceu. Na pré-história o bambu fazia parte
significativa da vida do homem. Um dos principais elementos da idografia chinesa,
denominado “chu” é a representação em desenho de dois caules de bambu com
ramos e folhas, figura esta que se estilizou com o tempo. (VIDAL, 2003)
3. METODOLOGIA
O presente estudo sobre o uso do bambu na arquitetura, com um foco estrutural,
passa necessariamente pelo estudo do material e dos processos envolvidos até a
sua utilização. A pesquisa foi divididada em três partes para que se pudesse
estudar o material com sua devida abrangência, porém formatada de forma a dar
um panorama específico da aplicação deste na arquitetura.

7. 7

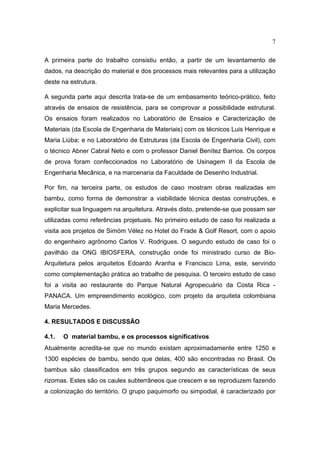

A primeira parte do trabalho consistiu então, a partir de um levantamento de
dados, na descrição do material e dos processos mais relevantes para a utilização
deste na estrutura.
A segunda parte aqui descrita trata-se de um embasamento teórico-prático, feito
através de ensaios de resistência, para se comprovar a possibilidade estrutural.
Os ensaios foram realizados no Laboratório de Ensaios e Caracterização de
Materiais (da Escola de Engenharia de Materiais) com os técnicos Luis Henrique e
Maria Liúba; e no Laboratório de Estruturas (da Escola de Engenharia Civil), com
o técnico Abner Cabral Neto e com o professor Daniel Benítez Barrios. Os corpos
de prova foram confeccionados no Laboratório de Usinagem II da Escola de
Engenharia Mecânica, e na marcenaria da Faculdade de Desenho Industrial.
Por fim, na terceira parte, os estudos de caso mostram obras realizadas em
bambu, como forma de demonstrar a viabilidade técnica destas construções, e
explicitar sua linguagem na arquitetura. Através disto, pretende-se que possam ser
utilizadas como referências projetuais. No primeiro estudo de caso foi realizada a

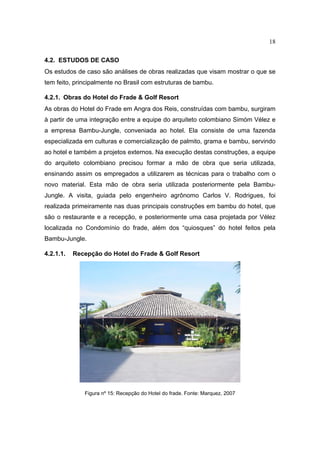

visita aos projetos de Simóm Vélez no Hotel do Frade & Golf Resort, com o apoio
do engenheiro agrônomo Carlos V. Rodrigues. O segundo estudo de caso foi o
pavilhão da ONG IBIOSFERA, construção onde foi ministrado curso de Bio-
Arquitetura pelos arquitetos Edoardo Aranha e Francisco Lima, este, servindo
como complementação prática ao trabalho de pesquisa. O terceiro estudo de caso
foi a visita ao restaurante do Parque Natural Agropecuário da Costa Rica -
PANACA. Um empreendimento ecológico, com projeto da arquiteta colombiana
Maria Mercedes.
4. RESULTADOS E DISCUSSÃO
4.1. O material bambu, e os processos significativos
Atualmente acredita-se que no mundo existam aproximadamente entre 1250 e
1300 espécies de bambu, sendo que delas, 400 são encontradas no Brasil. Os
bambus são classificados em três grupos segundo as características de seus
rizomas. Estes são os caules subterrâneos que crescem e se reproduzem fazendo
a colonização do território. O grupo paquimorfo ou simpodial, é caracterizado por

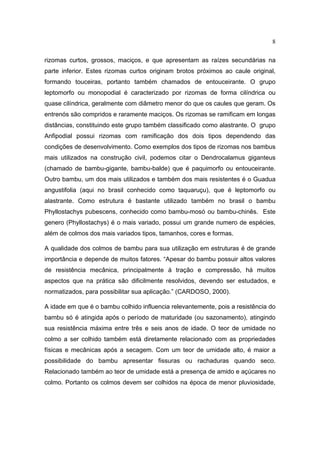

8. 8
rizomas curtos, grossos, maciços, e que apresentam as raízes secundárias na
parte inferior. Estes rizomas curtos originam brotos próximos ao caule original,
formando touceiras, portanto também chamados de entouceirante. O grupo
leptomorfo ou monopodial é caracterizado por rizomas de forma cilíndrica ou
quase cilíndrica, geralmente com diâmetro menor do que os caules que geram. Os
entrenós são compridos e raramente maciços. Os rizomas se ramificam em longas
distâncias, constituindo este grupo também classificado como alastrante. O grupo
Anfipodial possui rizomas com ramificação dos dois tipos dependendo das
condições de desenvolvimento. Como exemplos dos tipos de rizomas nos bambus
mais utilizados na construção civil, podemos citar o Dendrocalamus giganteus
(chamado de bambu-gigante, bambu-balde) que é paquimorfo ou entouceirante.
Outro bambu, um dos mais utilizados e também dos mais resistentes é o Guadua
angustifolia (aqui no brasil conhecido como taquaruçu), que é leptomorfo ou
alastrante. Como estrutura é bastante utilizado também no brasil o bambu
Phyllostachys pubescens, conhecido como bambu-mosó ou bambu-chinês. Este
genero (Phyllostachys) é o mais variado, possui um grande numero de espécies,
além de colmos dos mais variados tipos, tamanhos, cores e formas.
A qualidade dos colmos de bambu para sua utilização em estruturas é de grande
importância e depende de muitos fatores. “Apesar do bambu possuir altos valores
de resistência mecânica, principalmente à tração e compressão, há muitos
aspectos que na prática são dificilmente resolvidos, devendo ser estudados, e
normatizados, para possibilitar sua aplicação.” (CARDOSO, 2000).
A idade em que é o bambu colhido influencia relevantemente, pois a resistência do
bambu só é atingida após o período de maturidade (ou sazonamento), atingindo
sua resistência máxima entre três e seis anos de idade. O teor de umidade no
colmo a ser colhido também está diretamente relacionado com as propriedades
físicas e mecânicas após a secagem. Com um teor de umidade alto, é maior a
possibilidade do bambu apresentar fissuras ou rachaduras quando seco.
Relacionado também ao teor de umidade está a presença de amido e açúcares no
colmo. Portanto os colmos devem ser colhidos na época de menor pluviosidade,

9. 9

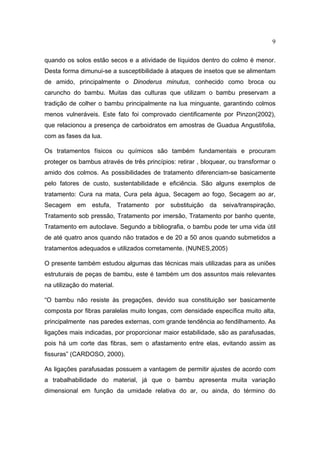

quando os solos estão secos e a atividade de líquidos dentro do colmo é menor.
Desta forma dimunui-se a susceptibilidade à ataques de insetos que se alimentam
de amido, principalmente o Dinoderus minutus, conhecido como broca ou
caruncho do bambu. Muitas das culturas que utilizam o bambu preservam a
tradição de colher o bambu principalmente na lua minguante, garantindo colmos
menos vulneráveis. Este fato foi comprovado cientificamente por Pinzon(2002),
que relacionou a presença de carboidratos em amostras de Guadua Angustifolia,
com as fases da lua.
Os tratamentos físicos ou químicos são também fundamentais e procuram
proteger os bambus através de três princípios: retirar , bloquear, ou transformar o
amido dos colmos. As possibilidades de tratamento diferenciam-se basicamente
pelo fatores de custo, sustentabilidade e eficiência. São alguns exemplos de
tratamento: Cura na mata, Cura pela água, Secagem ao fogo, Secagem ao ar,
Secagem em estufa, Tratamento por substituição da seiva/transpiração,
Tratamento sob pressão, Tratamento por imersão, Tratamento por banho quente,
Tratamento em autoclave. Segundo a bibliografia, o bambu pode ter uma vida útil
de até quatro anos quando não tratados e de 20 a 50 anos quando submetidos a
tratamentos adequados e utilizados corretamente. (NUNES,2005)
O presente também estudou algumas das técnicas mais utilizadas para as uniões
estruturais de peças de bambu, este é também um dos assuntos mais relevantes
na utilização do material.
“O bambu não resiste às pregações, devido sua constituição ser basicamente
composta por fibras paralelas muito longas, com densidade específica muito alta,
principalmente nas paredes externas, com grande tendência ao fendilhamento. As
ligações mais indicadas, por proporcionar maior estabilidade, são as parafusadas,
pois há um corte das fibras, sem o afastamento entre elas, evitando assim as
fissuras” (CARDOSO, 2000).
As ligações parafusadas possuem a vantagem de permitir ajustes de acordo com
a trabalhabilidade do material, já que o bambu apresenta muita variação
dimensional em função da umidade relativa do ar, ou ainda, do término do

10. 10
processo de secagem de peças utilizadas. Uma das técnicas utilizadas para evitar
o cisalhamento são as ligações com a colocação de peças cilíndricas de madeira
no interior dos colmos (figura 2), tendo como fator negativo a dificuldade de
produção da peça em larga escala pela variação do diâmetro interno dos bambus.
Figura nº 1: Sequência de
esmagamento
Fonte: HIDALGO (1981)
Figura nº 2: Enrijecimento de
ligações.
Fonte: HIDALGO(1981)
Uma solução já consagrada foi criada por Simóm Vélez, o qual tem trabalhado
com bambu por um longo período, desenvolvendo uma nova tecnologia para
conectar os colmos de bambu em suas estruturas. A solução encontrada,
conhecida como “Ligação Vélez” consiste na abertura de um orifício na parte
superior do colmo de bambu parafusado onde, após o travamento da estrutura,
ocorre a injeção de concreto. Esta solução visa evitar o cisalhamento, patologia
que pode ser causada na utilização dos parafusos para união e fixação das peças
estruturais. Com o simples aumento da superfície de contato do parafuso e da
parede de bambu, evitam-se as fissuras e o esmagamento, talvez as
características mais desfavoráveis na utilização do bambu na estrutura.
Figura nº 3: Esquema da ligação com parafusos. Fonte: HIDALGO (1981)

11. 11

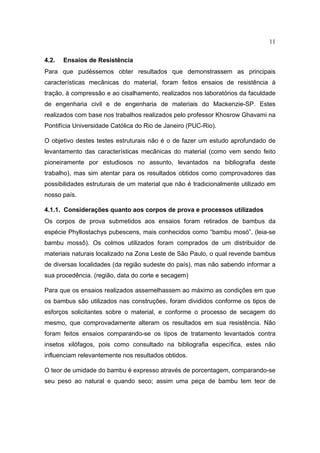

4.2. Ensaios de Resistência
Para que pudéssemos obter resultados que demonstrassem as principais
características mecânicas do material, foram feitos ensaios de resistência à
tração, à compressão e ao cisalhamento, realizados nos laboratórios da faculdade
de engenharia civil e de engenharia de materiais do Mackenzie-SP. Estes
realizados com base nos trabalhos realizados pelo professor Khosrow Ghavami na
Pontifícia Universidade Católica do Rio de Janeiro (PUC-Rio).
O objetivo destes testes estruturais não é o de fazer um estudo aprofundado de
levantamento das características mecânicas do material (como vem sendo feito
pioneiramente por estudiosos no assunto, levantados na bibliografia deste
trabalho), mas sim atentar para os resultados obtidos como comprovadores das
possibilidades estruturais de um material que não é tradicionalmente utilizado em
nosso país.
4.1.1. Considerações quanto aos corpos de prova e processos utilizados
Os corpos de prova submetidos aos ensaios foram retirados de bambus da
espécie Phyllostachys pubescens, mais conhecidos como “bambu mosó”. (leia-se
bambu mossô). Os colmos utilizados foram comprados de um distribuidor de
materiais naturais localizado na Zona Leste de São Paulo, o qual revende bambus
de diversas localidades (da região sudeste do país), mas não sabendo informar a
sua procedência. (região, data do corte e secagem)
Para que os ensaios realizados assemelhassem ao máximo as condições em que
os bambus são utilizados nas construções, foram divididos conforme os tipos de
esforços solicitantes sobre o material, e conforme o processo de secagem do
mesmo, que comprovadamente alteram os resultados em sua resistência. Não
foram feitos ensaios comparando-se os tipos de tratamento levantados contra
insetos xilófagos, pois como consultado na bibliografia específica, estes não
influenciam relevantemente nos resultados obtidos.
O teor de umidade do bambu é expresso através de porcentagem, comparando-se
seu peso ao natural e quando seco; assim uma peça de bambu tem teor de

12. 12
umidade 10% quando a peça depois de seca perdeu 10% de seu peso.
(OLIVEIRA, 1980)
Os processos de secagem dos corpos de prova embora demonstrem claramente
diferenças nos resultados (como verificaremos a seguir), não foram de fato
precisos pela impossibilidade de estimarmos os teores relativos de umidade, ou
seja, os bambus poderiam ter adquirido ou perdido umidade durante seu
transporte e período de estocagem. A secagem foi realizada em forno “Fanem”
modelo “315 SE” no Laborátório de Engenharia de Materiais do Mackenzie-SP. O
tempo em que os corpos de prova ficaram na estufa foi determinado pela
diferença de massa da amostra durante as sucessivas pesagens. Para este
controle, foi realizada a pesagem dos corpos de prova a cada um ou dois dias na
balança analítica de precisão. (sartorius ISO 9001)
4.1.2. Ensaios de Compressão

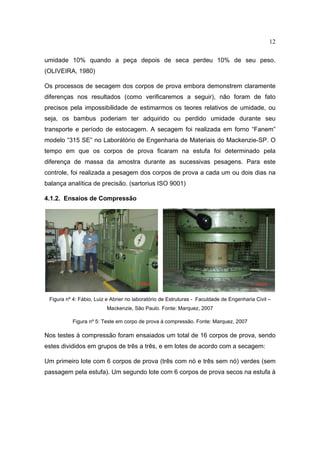

Figura nº 4: Fábio, Luiz e Abner no laboratório de Estruturas - Faculdade de Engenharia Civil –
Mackenzie, São Paulo. Fonte: Marquez, 2007
Figura nº 5: Teste em corpo de prova à compressão. Fonte: Marquez, 2007
Nos testes à compressão foram ensaiados um total de 16 corpos de prova, sendo
estes divididos em grupos de três a três, e em lotes de acordo com a secagem:
Um primeiro lote com 6 corpos de prova (três com nó e três sem nó) verdes (sem
passagem pela estufa). Um segundo lote com 6 corpos de prova secos na estufa à

13. 13
50ºC por uma semana. Os corpos de prova foram feitos de acordo com a litaratura
levantada, com a altura proporcional ao diâmetro. (h=d)
Corpo de Prova Diam. Ext Espessura Área Carga Máx. Tensão Tensão
Unidades cm cm cm2 Kgf Kgf/cm2 Mpa
Sem Nó 01 - seco 50 7,94 1,80 19,846 21.200,00 1.068,25 106,82
Sem Nó 02 - seco 50 7,87 1,75 19,239 20.250,00 1.052,52 105,25
Sem Nó 03 - seco 50 7,92 1,76 19,488 20.200,00 1.036,55 103,66
Sem Nó 04 - verde 8,06 1,69 19,153 14.300,00 746,61 74,66
Sem Nó 05 - verde 8,16 1,92 21,700 15.200,00 700,47 70,05
Sem Nó 06 - verde 8,00 1,67 18,795 14.100,00 750,18 75,02
Com Nó 01 - seco 50 8,88 2,17 26,518 21.300,00 803,24 80,32
Com Nó 02 - seco 50 8,40 1,93 22,505 20.650,00 917,58 91,76
Com Nó 03 - seco 50 8,40 1,88 21,991 20.650,00 939,04 93,90
Com Nó 04 - verde 8,24 1,84 21,092 14.600,00 692,20 69,22
Com Nó 05 - verde 8,78 1,97 24,121 15.900,00 659,17 65,92
Com Nó 06 - verde 8,44 1,91 22,390 15.600,00 696,73 69,67
Figura nº 6: Tabela de dados e resultados dos primeiros ensaios de compressão.
Apenas após a realização destes primeiros testes foi constatada a necessidade de
se obter dados que descrevessem o comportamento dos corpos de prova durante
os ensaios. O equipamento utilizado não nos fornecia um gráfico preciso, e
somente na volta ao laboratório foram realizados ensaios utilizando relógio
comparador, o que possibilitou fazer leituras de deformação, feitas a cada
tonelada de carga acrescida. O gráfico resultante destes últimos quatro ensaios
realizados está apresentado na figura 8.
Diam. Carga ε=
Corpo de Prova Ext Esp. Área Máx. Tensão Tensão L0 ∆L ∆L/L0
Unidades cm cm cm2 Kgf Kgf/cm2 Mpa mm mm
Sem nó - seco 8,34 0,88 10,913 21.300,00 1.951,75 195,18 85,10 3,21 0,0377
Sem nó - verde 7,99 0,76 9,037 12.500,00 1.383,20 138,32 98,90 2,99 0,0302
Com nó - seco 8,30 0,81 9,996 16.300,00 1.630,72 163,07 96,53 2,99 0,0309
Com nó - verde 8,12 0,82 9,885 13.700,00 1.385,94 138,59 98,96 1,93 0,0195
Figura nº 7: Tabela de dados e resultados dos últimos ensaios de compressão.
Como conclusão dos testes realizados, na análise dos resultados, e na
comparação com os trabalhos da PUC – Rio (CRUZ, 2002), observou-se a
dificuldade de se determinar valores médios de resistência para uma dada espécie
de bambu. Grandes variações ocorrem entre as amostras com nó e sem nó, entre

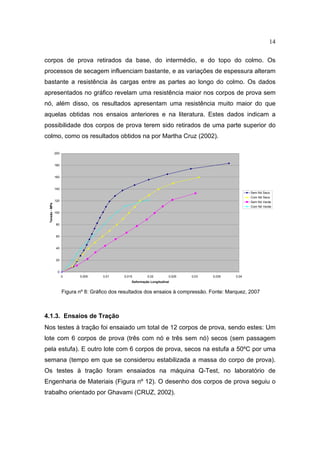

14. 14
corpos de prova retirados da base, do intermédio, e do topo do colmo. Os
processos de secagem influenciam bastante, e as variações de espessura alteram
bastante a resistência às cargas entre as partes ao longo do colmo. Os dados
apresentados no gráfico revelam uma resistência maior nos corpos de prova sem
nó, além disso, os resultados apresentam uma resistência muito maior do que
aquelas obtidas nos ensaios anteriores e na literatura. Estes dados indicam a
possibilidade dos corpos de prova terem sido retirados de uma parte superior do
colmo, como os resultados obtidos na por Martha Cruz (2002).
200
180
160
140
Sem Nó Seco
Com Nó Seco
120 Sem Nó Verde
Tensão - MPa
Com Nó Verde
100
80
60
40
20
0
0 0,005 0,01 0,015 0,02 0,025 0,03 0,035 0,04
Deformação Longitudinal
Figura nº 8: Gráfico dos resultados dos ensaios à compressão. Fonte: Marquez, 2007
4.1.3. Ensaios de Tração
Nos testes à tração foi ensaiado um total de 12 corpos de prova, sendo estes: Um
lote com 6 corpos de prova (três com nó e três sem nó) secos (sem passagem
pela estufa). E outro lote com 6 corpos de prova, secos na estufa a 50ºC por uma
semana (tempo em que se considerou estabilizada a massa do corpo de prova).
Os testes à tração foram ensaiados na máquina Q-Test, no laboratório de
Engenharia de Materiais (Figura nº 12). O desenho dos corpos de prova seguiu o
trabalho orientado por Ghavami (CRUZ, 2002).

15. 15

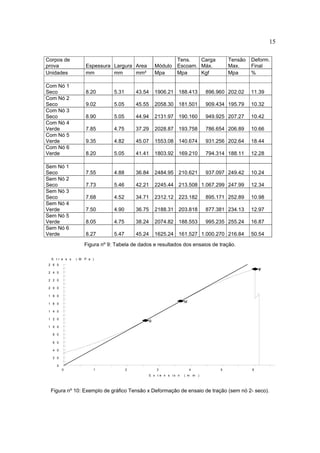

Corpos de Tens. Carga Tensão Deform.
prova Espessura Largura Area Módulo Escoam. Máx. Max. Final
Unidades mm mm mm² Mpa Mpa Kgf Mpa %
Com Nó 1
Seco 8.20 5.31 43.54 1906.21 188.413 896.960 202.02 11.39
Com Nó 2
Seco 9.02 5.05 45.55 2058.30 181.501 909.434 195.79 10.32
Com Nó 3
Seco 8.90 5.05 44.94 2131.97 190.160 949.925 207.27 10.42
Com Nó 4
Verde 7.85 4.75 37.29 2028.87 193.758 786.654 206.89 10.66
Com Nó 5
Verde 9.35 4.82 45.07 1553.08 140.674 931.256 202.64 18.44
Com Nó 6
Verde 8.20 5.05 41.41 1803.92 169.210 794.314 188.11 12.28
Sem Nó 1
Seco 7.55 4.88 36.84 2484.95 210.621 937.097 249.42 10.24
Sem Nó 2
Seco 7.73 5.46 42.21 2245.44 213.508 1.067.299 247.99 12.34
Sem Nó 3
Seco 7.68 4.52 34.71 2312.12 223.182 895.171 252.89 10.98
Sem Nó 4
Verde 7.50 4.90 36.75 2188.31 203.818 877.381 234.13 12.97
Sem Nó 5
Verde 8.05 4.75 38.24 2074.82 188.553 995.235 255.24 16.87
Sem Nó 6
Verde 8.27 5.47 45.24 1625.24 161.527 1.000.270 216.84 50.54
Figura nº 9: Tabela de dados e resultados dos ensaios de tração.
S tr e s s ( M P a )
2 6 0
Y
F
2 4 0
2 2 0
2 0 0
1 8 0
1 6 0
M
1 4 0
1 2 0
B
1 0 0
8 0
6 0
4 0
2 0
0
0 1 2 3 4 5 6
E x t e n s io n ( m m )
Figura nº 10: Exemplo de gráfico Tensão x Deformação de ensaio de tração (sem nó 2- seco).

16. 16

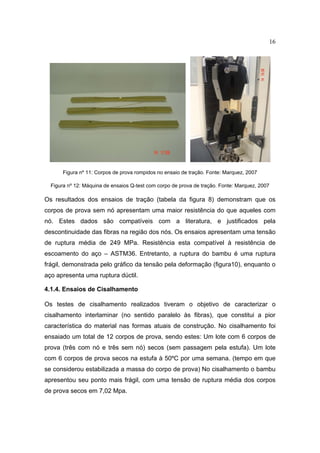

Figura nº 11: Corpos de prova rompidos no ensaio de tração. Fonte: Marquez, 2007
Figura nº 12: Máquina de ensaios Q-test com corpo de prova de tração. Fonte: Marquez, 2007
Os resultados dos ensaios de tração (tabela da figura 8) demonstram que os
corpos de prova sem nó apresentam uma maior resistência do que aqueles com
nó. Estes dados são compatíveis com a literatura, e justificados pela
descontinuidade das fibras na região dos nós. Os ensaios apresentam uma tensão
de ruptura média de 249 MPa. Resistência esta compatível à resistência de
escoamento do aço – ASTM36. Entretanto, a ruptura do bambu é uma ruptura
frágil, demonstrada pelo gráfico da tensão pela deformação (figura10), enquanto o
aço apresenta uma ruptura dúctil.
4.1.4. Ensaios de Cisalhamento
Os testes de cisalhamento realizados tiveram o objetivo de caracterizar o
cisalhamento interlaminar (no sentido paralelo às fibras), que constitui a pior
característica do material nas formas atuais de construção. No cisalhamento foi
ensaiado um total de 12 corpos de prova, sendo estes: Um lote com 6 corpos de
prova (três com nó e três sem nó) secos (sem passagem pela estufa). Um lote
com 6 corpos de prova secos na estufa à 50ºC por uma semana. (tempo em que
se considerou estabilizada a massa do corpo de prova) No cisalhamento o bambu
apresentou seu ponto mais frágil, com uma tensão de ruptura média dos corpos
de prova secos em 7,02 Mpa.

17. 17
Corpos de Tens. Carga Tensão Deform.
prova Espessura Largura Área Módulo Escoam. Máx. Max. Final
Unidades mm mm mm² Mpa Mpa Kgf Mpa %
Com Nó 1
Seco 10.60 59.37 629.32 108.84 5.753 387.038 6.03 5.93
Com Nó 2
Seco 10.00 59.64 596.40 115.04 5.441 342.657 5.63 5.12
Com Nó 3
Seco 11.60 59.25 687.30 99.37 5.920 415.126 5.92 6.35
Com Nó 4
Verde 11.00 59.22 651.42 105.72 5.643 382.337 5.76 5.59
Com Nó 5
Verde 11.45 59.23 678.18 102.87 6.061 421.741 6.10 6.78
Com Nó 6
Verde 11.60 59.00 684.40 93.58 5.728 409.023 5.86 6.95
Sem Nó 1
Seco 8.02 58.70 470.77 136.02 6.299 2.999.030 6.37 4.87
Sem Nó 2
Seco 7.46 58.65 437.53 150.84 6.438 3.390.961 7.75 6.23
Sem Nó 3
Seco 8.21 58.80 482.75 150.82 6.529 3.359.957 6.96 4.67
Sem Nó 4
Verde 7.87 59.15 465.51 134.79 6.577 3.146.728 6.76 5.23
Sem Nó 5
Verde 8.26 58.91 486.60 139.19 7.530 3.728.881 7.66 7.95
Sem Nó 6
Verde 7.71 59.20 456.43 142.94 5.956 2.824.905 6.19 4.65
Figura nº 13: Tabela de dados e resultados dos ensaios de cisalhamento.
S t r e s s ( M P a )
7 F
M
6
5 B
4
3
2
1
0
0 . 0 1 . 0 2 . 0 3 . 0
E x t e n s io n ( m m )
Figura nº 14: Gráfico Tensão x Deformação de ensaio de cisalhamento (sem nó 3- seco).

18. 18
4.2. ESTUDOS DE CASO
Os estudos de caso são análises de obras realizadas que visam mostrar o que se
tem feito, principalmente no Brasil com estruturas de bambu.
4.2.1. Obras do Hotel do Frade & Golf Resort
As obras do Hotel do Frade em Angra dos Reis, construídas com bambu, surgiram
à partir de uma integração entre a equipe do arquiteto colombiano Simóm Vélez e
a empresa Bambu-Jungle, conveniada ao hotel. Ela consiste de uma fazenda
especializada em culturas e comercialização de palmito, grama e bambu, servindo
ao hotel e também a projetos externos. Na execução destas construções, a equipe
do arquiteto colombiano precisou formar a mão de obra que seria utilizada,
ensinando assim os empregados a utilizarem as técnicas para o trabalho com o
novo material. Esta mão de obra seria utilizada posteriormente pela Bambu-
Jungle. A visita, guiada pelo engenheiro agrônomo Carlos V. Rodrigues, foi
realizada primeiramente nas duas principais construções em bambu do hotel, que
são o restaurante e a recepção, e posteriormente uma casa projetada por Vélez
localizada no Condomínio do frade, além dos “quiosques” do hotel feitos pela
Bambu-Jungle.
4.2.1.1. Recepção do Hotel do Frade & Golf Resort
Figura nº 15: Recepção do Hotel do frade. Fonte: Marquez, 2007

19. 19
O projeto de Vélez para a recepção se constitui de um polígono de oito lados, com
uma estrutura dividida em duas linhas circulares e concêntricas contendo os
pilares que apóiam a cobertura. Esta cobertura é uma estrutura espacial, que
também poderia ser chamada de cúpula de linhas retas. As peças estruturais são
dispostas de forma circular e radial, sendo que no encontro delas há o anel de
rigidez como travamento. A concepção arquitetônica da cobertura é uma das
características da arquitetura de Simóm Vélez.
Entre a sobreposição dos telhados existe um espacamento vertical que constitui o
sistema de ventilação natural do edifício. O bambu utilizado para a construção foi
o Dendrocalamus giganteus, ou bambu gigante, fornecido pela fazenda do hotel e
tratado quimicamente em autoclave.
Os pilares externos são inclinados de forma que suportam um grande beiral.
Assim, tanto o pavilhão aberto quanto à estrutura ficam protegidos da chuva. Já os
pilares internos possuem uma inclinação seguindo a direção das cargas atuantes
advindas da cobertura.
Figuras nº 16 e 17: Recepção do Hotel do frade. Fonte: Marquez, 2007.
Os elementos que suportam a parte inferior do telhado são dispostos como ramos,
levando de toda a área da cobertura as cargas para a disposição dos pilares. No
anel central da estrutura o arquiteto utiliza as vigas como feixes estruturais, os
quais são compostos por vários colmos que são travados por parafusos. Os
colmos parafusados são preenchidos com concreto nos entrenós das ligações,

20. 20
solução já reconhecida na literatura, como ligações “Tipo Vélez”. Nesta construção
também são utilizadas barras de aço internamente nos colmos de bambu, fazendo
a ligação de peças, e principalmente a ligação dos pilares à fundação. Esta
tecnologia que foi proposta por Vélez, até então inovadora, o colocou na
vanguarda da produção da arquitetura em bambu ao permitir a realização de
construções impressionantes, com grandes vãos, grandes balanços, e maiores
cargas na estrutura, na execução de construções com dois ou mais pavimentos.
4.2.1.2. Restaurante do Hotel do Frade & Golf Resort
O sistema que compõe toda esta construção projetada por Vélez é semelhante ao
sistema utilizado na recepção do hotel, porém com diferenças no aspecto geral e
no desenho dos feixes de peças estruturais. O restaurante se constitui de um
pavilhão retangular, com uma estrutura dividida também, assim como a recepção,
em duas linhas principais de apoio contendo os pilares que suportam a cobertura.
Os pilares periféricos são constituídos de dois colmos de bambu cada, separados
por um outro segmento de colmo entre eles. Os pilares internos são compostos de
quatro varas, sendo que uma delas se destina ao apoio da parte inferior da
cobertura (junto com os pilares periféricos), e as outras três formam um desenho
triangulado que apoia a parte superior da cobertura, um telhado mais elevado e
que possui um grande beiral em balanço.
Figuras nº 18 e 19: Restaurante do Hotel do frade. Fonte: Marquez, 2007

21. 21
4.2.1.3. Casa no condomínio do Frade
Esta casa no condomínio do Frade foi o primeiro dos projetos de Vélez em Angra
dos Reis. A estrutura da casa é organizada basicamente em três pórticos grandes,
que vencem o vão das salas, três pórticos menores, que contém a cozinha e área
de serviço, e dois anexos laterais, um deles maior contendo quartos. O bambu
utilizado é o Dendrocalamus giganteus, e as ligações utilizam concreto injetado.
(Ligação Vélez). Embora não tenha sido possível aprofundar o estudo de
construção, por não se encontrarem os proprietários da casa na data da visita,
trata-se de uma residência com um aspecto singular, elevando o atual padrão de
construções com bambu.
Figuras nº 20 e 21: Casa no condomínio do frade. Fonte: Marquez, 2007
4.2.2. Pavilhão Sede da ONG sócio-ambiental IBIOSFERA
A construção do pavilhão da IBIOSFERA foi (e tem sido) parte prática de cursos
de “bio-arquitetura” promovidos pela citada ong e ministrados pelos arquitetos
Edoardo Aranha e Francisco Lima. Toda a construção segue ao máximo os
preceitos de construção ecológica, no uso dos materiais de construção, na
implantação do edifício no terreno, e no uso dos recursos, principalmente água e
tratamento dos efluentes. O projeto, conforme os arquitetos, foi inspirado nas
construções colombianas. O Pavilhão em formato octogonal possui 120 m² de
área interna e 130m² de área coberta.

22. 22
Figuras nº 22 e 23: Sede da Ong IBIOSFERA. Fonte: Marquez, 2007
A estrutura é feita com bambu Phyllostachys Pubescens, ou bambu mosó,
adquirido já tratado e com origem no Rio de Janeiro. Possui oito pilares. Cada um
dos pilares é composto por quatro colmos de bambu, com travamentos entre eles
em três momentos. O espaçamento entre os colmos do pilar traz a ele uma maior
inércia e permite que se faça a ligação com os outros elementos estruturais num
sistema de sanduíche. Cada pilar possui duas mãos francesas; uma estruturando
a viga de cobertura, e outra suportando o beiral. (que nada mais é do que uma
continuação desta última) Este desenho, traz equilíbrio à peça e virá a proteger a
estrutura da chuva. A fundação é feita em concreto armado e termina elevada do
solo entre meio à um metro. Esta medida também protege os bambus da umidade,
além de servir de base de apoio para os colmos quando realizada a concretagem
soldando os pilares à fundação. Os pilares possuem em seus primeiros noventa
centímetros de altura barras de aço internamente, que são preenchidos com
concreto flúido através de buracos feitos com serra-copo. Ao contrário das
construções de Simóm Vélez, apenas a base dos pilares é concretada, de acordo
com os arquitetos, pela pequena carga que a estrutura irá suportar. A partir desta
decisão torna-se necessário um maior cuidado com as uniões das peças
estruturais com parafusos, devido à tendência ao cisalhamento das fibras do
bambu. Os parafusos foram utilizados com a preocupação de serem colocados
sempre o mais próximo possível de um dos nós do colmo de bambu. Foram
utilizados também anéis de borracha para aumentar o ponto de contato entre a

23. 23
arruela e a superfície do bambu, diminuindo as tensões em torno dos parafusos
nas uniões estruturais.
.
Figura nº 24: Encontro dos pilares com a fundação na Sede da IBIOSFERA. Fonte: Marquez, 2007
Figura nº 25: Detalhe do pórtico na Sede da IBIOSFERA. Fonte: Marquez, 2007
O pavilhão se comporta como um sistema fechado, onde quatro dos pilares,
juntamente com suas vigas de cobertura e suas estruturas para os beirais, formam
o desenho de pórticos, sendo que os outros elementos servem de travamento, ou
seja, formando o desenho de pórticos interrompidos. Essa diferença entre as
quatro vigas de cobertura contínuas e as quatro vigas interrompidas constitui o
espaço das aberturas laterais da cobertura, que servem para iluminação e
ventilação natural do pavilhão.
4.2.3. Restaurante do Parque Natural Agropecuário da Costa Rica - PANACA
A Construção do restaurante do Parque Temático Agropecuário em San Mateo,
Costa Rica, foi uma das primeiras obras do empreendimento em fase de
implantação. Realizada, a obra chama a atenção de quem passa pela estrada
vinda da capital (San José) em direção ao litoral pacífico daquele país. Todo
construído com materiais naturais, o restaurante tem um apelo ecológico aliado a
um sistema construtivo diferenciado.

24. 24
Figuras nº 26 e 27: Aspecto geral e vista interna do restaurante do Parque Natural Agropecuário da
Costa Rica - PANACA. Fonte: Marquez, 2007
O espaço foi projetado por Maria Mercedes, arquiteta do empreendimento, que
também como Simóm Vélez, é colombiana. A estrutura do restaurante se constitui
de 14 pilares distribuídos na periferia de um espaço retangular, que possui uma
modulação de 6 por 3 pilares. A cobertura de fibras naturais é apoiada em
elementos estruturais de bambu. Os pilares são mistos: da fundação de concreto
até a altura dos beirais são constituídos de troncos de madeira, na altura da
estrutura de apoio dos beirais, é feita a transição; surgem quatro colmos de bambu
a partir de ranhuras nas toras.
Figuras nº 28 e 29 e 30: Vista interna da cobertura, detalhes do encontro entre peças estruturais.
Restaurante do Parque Natural Agropecuário da Costa Rica - PANACA. Fonte: Marquez, 2007

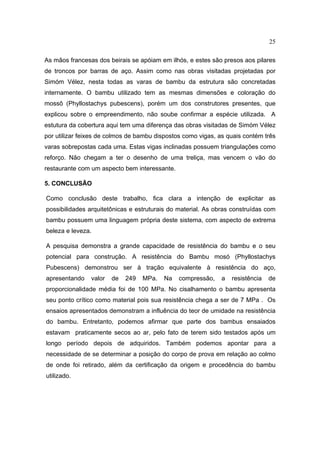

25. 25
As mãos francesas dos beirais se apóiam em ilhós, e estes são presos aos pilares
de troncos por barras de aço. Assim como nas obras visitadas projetadas por
Simóm Vélez, nesta todas as varas de bambu da estrutura são concretadas
internamente. O bambu utilizado tem as mesmas dimensões e coloração do
mossô (Phyllostachys pubescens), porém um dos construtores presentes, que
explicou sobre o empreendimento, não soube confirmar a espécie utilizada. A
estutura da cobertura aqui tem uma diferença das obras visitadas de Simóm Vélez
por utilizar feixes de colmos de bambu dispostos como vigas, as quais contém três
varas sobrepostas cada uma. Estas vigas inclinadas possuem triangulações como
reforço. Não chegam a ter o desenho de uma treliça, mas vencem o vão do
restaurante com um aspecto bem interessante.
5. CONCLUSÃO
Como conclusão deste trabalho, fica clara a intenção de explicitar as
possibilidades arquitetônicas e estruturais do material. As obras construídas com
bambu possuem uma linguagem própria deste sistema, com aspecto de extrema
beleza e leveza.
A pesquisa demonstra a grande capacidade de resistência do bambu e o seu
potencial para construção. A resistência do Bambu mosó (Phyllostachys
Pubescens) demonstrou ser à tração equivalente à resistência do aço,
apresentando valor de 249 MPa. Na compressão, a resistência de
proporcionalidade média foi de 100 MPa. No cisalhamento o bambu apresenta
seu ponto crítico como material pois sua resistência chega a ser de 7 MPa . Os
ensaios apresentados demonstram a influência do teor de umidade na resistência
do bambu. Entretanto, podemos afirmar que parte dos bambus ensaiados
estavam praticamente secos ao ar, pelo fato de terem sido testados após um
longo período depois de adquiridos. Também podemos apontar para a
necessidade de se determinar a posição do corpo de prova em relação ao colmo
de onde foi retirado, além da certificação da origem e procedência do bambu
utilizado.

26. 26
As obras visitadas demonstram sua viabilidade de uso devido a fatores como
flexibilidade e sua adaptação as diversas formas. Nos projetos em geral os
arquitetos optaram por trabalhar com as barras em feixes, fato este que diminui o
número de execução de nós e encaixes, consequentemente diminui a
possibilidade de ruptura por cisalhamento. A solução encontrada por Simóm
Vélez para evitar o cisalhamento foi injetar concreto no nó, entretanto solução
considerada por muitos arquitetos anti-ecológica, preferindo buscar soluções
alternativas como por exemplo a encontrada pelos arquitetos Edoardo Aranha e
Francisco Lima, que possuem a preocupação de utilizar parafuso sempre o mais
próximo possível de um nó do bambu. Mesmo assim ainda utilizam também anéis
de borracha para aumentar o ponto de contato entre a arruela e a superfície do
bambu, o que diminui as tensões em torno dos parafusos nas uniões estruturais.
A partir destas conclusões entende-se a relevância das pesquisas com bambu
continuarem a ser realizadas na universidade, com a correção dos eventuais
defeitos nos testes, além da inclusão de novas espécies e aprofundamento das
questões do bambu e da arquitetura.
8. REFERÊNCIAS BIBLIOGRÁFICAS
CARDOSO, Júnior. Rubens. Arquitetura com bambu. 2000. Dissertação
(Mestrado em Arquitetura) - Convênio UNIDERP (Universidade para o
desenvolvimento do estado e da região do Pantanal) – UFGRS (Universidade
Federal do Rio Grande do Sul), 2000.
CRUZ, Martha Lissette Sánchez. Caracterização física e mecânica de colmos
inteiros do bambu da espécie Phyllostachys aurea: Comportamento à
flambagem. 2002. Dissertação (Mestrado em Engenharia Civil) - Pontifícia
Universidade Católica do Rio de Janeiro, Rio de Janeiro, 2002.
DUNKELBERG, Klaus. Bamboo as a building material, in: IL31 Bambus, Karl
Krämer Verlag Stuttgart, 1992.

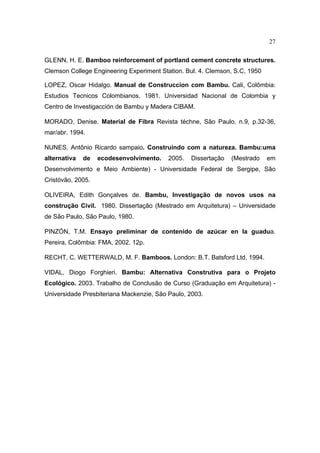

27. 27
GLENN, H. E. Bamboo reinforcement of portland cement concrete structures.
Clemson College Engineering Experiment Station. Bul. 4. Clemson, S.C, 1950
LOPEZ, Oscar Hidalgo. Manual de Construccíon com Bambu. Cali, Colômbia:
Estudios Tecnicos Colombianos, 1981. Universidad Nacional de Colombia y
Centro de Investigacción de Bambu y Madera CIBAM.
MORADO, Denise. Material de Fibra Revista téchne, São Paulo, n.9, p.32-36,
mar/abr. 1994.
NUNES, Antônio Ricardo sampaio. Construindo com a natureza. Bambu:uma
alternativa de ecodesenvolvimento. 2005. Dissertação (Mestrado em
Desenvolvimento e Meio Ambiente) - Universidade Federal de Sergipe, São
Cristóvão, 2005.
OLIVEIRA, Edith Gonçalves de. Bambu, Investigação de novos usos na
construção Civil. 1980. Dissertação (Mestrado em Arquitetura) – Universidade
de São Paulo, São Paulo, 1980.
PINZÓN, T.M. Ensayo preliminar de contenido de azúcar en la guadua.
Pereira, Colômbia: FMA, 2002. 12p.
RECHT, C. WETTERWALD, M. F. Bamboos. London: B.T. Batsford Ltd, 1994.
VIDAL, Diogo Forghieri. Bambu: Alternativa Construtiva para o Projeto
Ecológico. 2003. Trabalho de Conclusão de Curso (Graduação em Arquitetura) -
Universidade Presbiteriana Mackenzie, São Paulo, 2003.
