Disciplina: Segurança do Trabalho Professora:Elizabeth Splenger Cox de Moura Leite Alunos: Everton Barbosa Batista João Emílio Correia Schupinski João Paulo de Sousa Mateus Universidade Federal de Mato Grosso do Sul

Apresentação PROTEÇÃO E COMBATE A INCÊNDIOS NR-20 – Líquidos Combustíveis e Inflamáveis NR-23 – Proteção Contra Incêndios

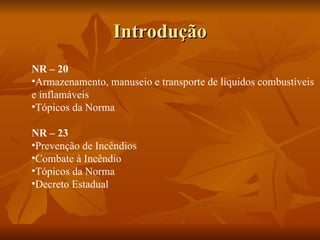

Introdução NR – 20 Armazenamento, manuseio e transporte de líquidos combustíveis e inflamáveis Tópicos da Norma NR – 23 Prevenção de Incêndios Combate à Incêndio Tópicos da Norma Decreto Estadual

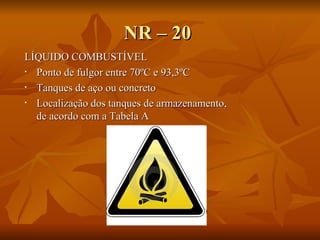

NR – 20 LÍQUIDO COMBUSTÍVEL Ponto de fulgor entre 70ºC e 93,3ºC Tanques de aço ou concreto Localização dos tanques de armazenamento, de acordo com a Tabela A

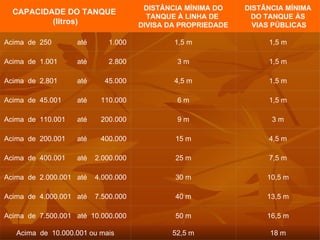

TABELA A CAPACIDADE DO TANQUE (litros) DISTÂNCIA MÍNIMA DO TANQUE À LINHA DE DIVISA DA PROPRIEDADE DISTÂNCIA MÍNIMA DO TANQUE ÀS VIAS PÚBLICAS Acima de 250 até 1.000 1,5 m 1,5 m Acima de 1.001 até 2.800 3 m 1,5 m Acima de 2.801 até 45.000 4,5 m 1,5 m Acima de 45.001 até 110.000 6 m 1,5 m Acima de 110.001 até 200.000 9 m 3 m Acima de 200.001 até 400.000 15 m 4,5 m Acima de 400.001 até 2.000.000 25 m 7,5 m Acima de 2.000.001 até 4.000.000 30 m 10,5 m Acima de 4.000.001 até 7.500.000 40 m 13,5 m Acima de 7.500.001 até 10.000.000 50 m 16,5 m Acima de 10.000.001 ou mais 52,5 m 18 m

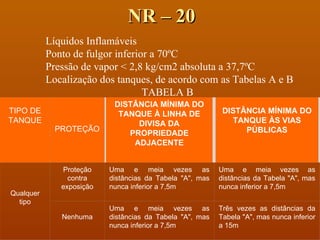

NR – 20 Líquidos Inflamáveis Ponto de fulgor inferior a 70ºC Pressão de vapor < 2,8 kg/cm2 absoluta a 37,7ºC Localização dos tanques, de acordo com as Tabelas A e B TABELA B TIPO DE TANQUE PROTEÇÃO DISTÂNCIA MÍNIMA DO TANQUE À LINHA DE DIVISA DA PROPRIEDADE ADJACENTE DISTÂNCIA MÍNIMA DO TANQUE ÀS VIAS PÚBLICAS Qualquer tipo Proteção contra exposição Uma e meia vezes as distâncias da Tabela "A", mas nunca inferior a 7,5m Uma e meia vezes as distâncias da Tabela "A", mas nunca inferior a 7,5m Nenhuma Uma e meia vezes as distâncias da Tabela "A", mas nunca inferior a 7,5m Três vezes as distâncias da Tabela "A", mas nunca inferior a 15m

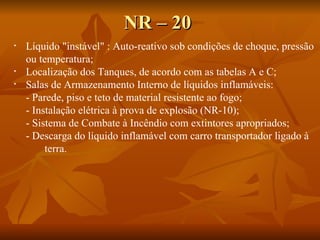

Líquido "instável" : Auto-reativo sob condições de choque, pressão ou temperatura; Localização dos Tanques, de acordo com as tabelas A e C; Salas de Armazenamento Interno de líquidos inflamáveis: - Parede, piso e teto de material resistente ao fogo; - Instalação elétrica à prova de explosão (NR-10); - Sistema de Combate à Incêndio com extintores apropriados; - Descarga do líquido inflamável com carro transportador ligado à terra. NR – 20

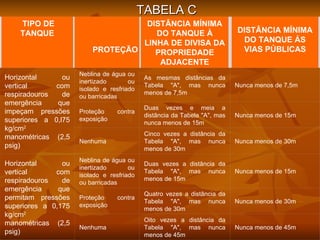

TABELA C TABELA C PROTEÇÃO TIPO DE TANQUE DISTÂNCIA MÍNIMA DO TANQUE À LINHA DE DIVISA DA PROPRIEDADE ADJACENTE DISTÂNCIA MÍNIMA DO TANQUE ÁS VIAS PÚBLICAS Horizontal ou vertical com respiradouros de emergência que impeçam pressões superiores a 0,l75 kg/cm 2 manométricas (2,5 psig) Neblina de água ou inertizado ou isolado e resfriado ou barricadas As mesmas distâncias da Tabela "A", mas nunca menos de 7,5m Nunca menos de 7,5m Proteção contra exposição Duas vezes e meia a distância da Tabela "A", mas nunca menos de 15m Nunca menos de 15m Nenhuma Cinco vezes a distância da Tabela "A", mas nunca menos de 30m Nunca menos de 30m Horizontal ou vertical com respiradouros de emergência que permitam pressões superiores a 0,175 kg/cm 2 manométricas (2,5 psig) Neblina de água ou inertizado ou isolado e resfriado ou barricadas Duas vezes a distância da Tabela "A", mas nunca menos de 15m Nunca menos de 15m Proteção contra exposição Quatro vezes a distância da Tabela "A", mas nunca menos de 30m Nunca menos de 30m Nenhuma Oito vezes a distância da Tabela "A", mas nunca menos de 45m Nunca menos de 45m

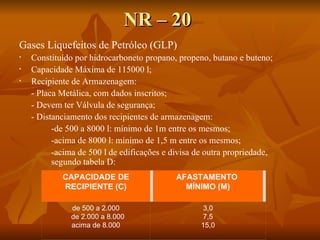

NR – 20 Gases Liquefeitos de Petróleo (GLP) Constituído por hidrocarboneto propano, propeno, butano e buteno; Capacidade Máxima de 115000 l; Recipiente de Armazenagem: - Placa Metálica, com dados inscritos; - Devem ter Válvula de segurança; - Distanciamento dos recipientes de armazenagem: -de 500 a 8000 l: mínimo de 1m entre os mesmos; -acima de 8000 l: mínimo de 1,5 m entre os mesmos; -acima de 500 l de edificações e divisa de outra propriedade, segundo tabela D: CAPACIDADE DE RECIPIENTE (C) AFASTAMENTO MÍNIMO (M) de 500 a 2.000 de 2.000 a 8.000 acima de 8.000 3,0 7,5 15,0

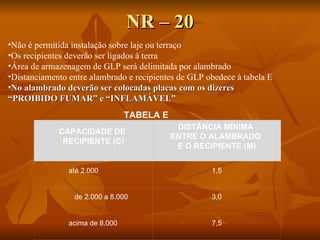

NR – 20 Não é permitida instalação sobre laje ou terraço Os recipientes deverão ser ligados à terra Área de armazenagem de GLP será delimitada por alambrado Distanciamento entre alambrado e recipientes de GLP obedece à tabela E No alambrado deverão ser colocadas placas com os dizeres “ PROIBIDO FUMAR” e “INFLAMÁVEL” TABELA E CAPACIDADE DE RECIPIENTE (C) DISTÂNCIA MÍNIMA ENTRE O ALAMBRADO E O RECIPIENTE (M) até 2.000 1,5 de 2.000 a 8.000 3,0 acima de 8.000 7,5

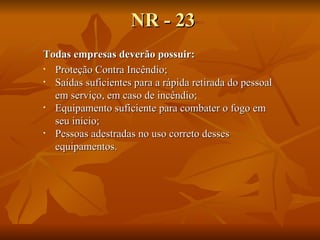

NR - 23 Todas empresas deverão possuir: Proteção Contra Incêndio; Saídas suficientes para a rápida retirada do pessoal em serviço, em caso de incêndio; Equipamento suficiente para combater o fogo em seu início; Pessoas adestradas no uso correto desses equipamentos.

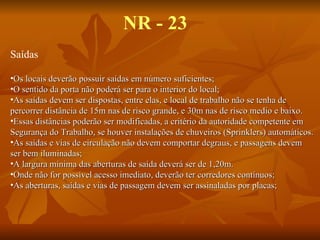

NR - 23 Saídas Os locais deverão possuir saídas em número suficientes; O sentido da porta não poderá ser para o interior do local; As saídas devem ser dispostas, entre elas, e local de trabalho não se tenha de percorrer distância de 15m nas de risco grande, e 30m nas de risco medio e baixo. Essas distâncias poderão ser modificadas, a critério da autoridade competente em Segurança do Trabalho, se houver instalações de chuveiros (Sprinklers) automáticos. As saídas e vias de circulação não devem comportar degraus, e passagens devem ser bem iluminadas; A largura mínima das aberturas de saída deverá ser de 1,20m. Onde não for possível acesso imediato, deverão ter corredores contínuos; As aberturas, saídas e vias de passagem devem ser assinaladas por placas;

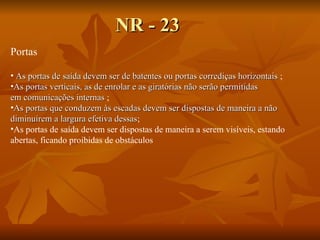

NR - 23 Portas As portas de saída devem ser de batentes ou portas corrediças horizontais ; As portas verticais, as de enrolar e as giratórias não serão permitidas em comunicações internas ; As portas que conduzem às escadas devem ser dispostas de maneira a não diminuírem a largura efetiva dessas ; As portas de saída devem ser dispostas de maneira a serem visíveis, estando abertas, ficando proibidas de obstáculos

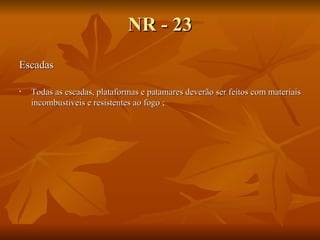

NR - 23 Escadas Todas as escadas, plataformas e patamares deverão ser feitos com materiais incombustíveis e resistentes ao fogo ;

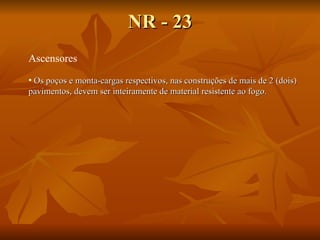

NR - 23 Ascensores Os poços e monta-cargas respectivos, nas construções de mais de 2 (dois) pavimentos, devem ser inteiramente de material resistente ao fogo.

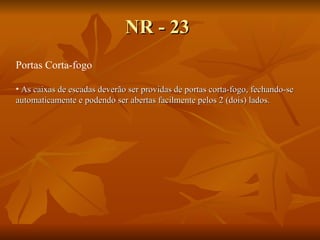

NR - 23 Portas Corta-fogo As caixas de escadas deverão ser providas de portas corta-fogo, fechando-se automaticamente e podendo ser abertas facilmente pelos 2 (dois) lados.

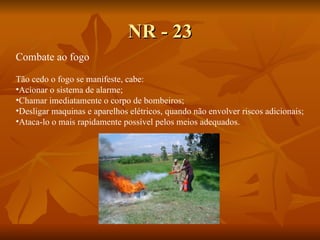

NR - 23 Combate ao fogo Tão cedo o fogo se manifeste, cabe: Acionar o sistema de alarme; Chamar imediatamente o corpo de bombeiros; Desligar maquinas e aparelhos elétricos, quando não envolver riscos adicionais; Ataca-lo o mais rapidamente possível pelos meios adequados.

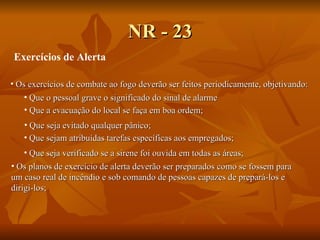

NR - 23 Exercícios de Alerta Os exercícios de combate ao fogo deverão ser feitos periodicamente, objetivando: Que o pessoal grave o significado do sinal de alarme Os planos de exercício de alerta deverão ser preparados como se fossem para um caso real de incêndio e sob comando de pessoas capazes de prepará-los e dirigi-los; Que a evacua ção do local se faça em boa ordem; Que seja evitado qualquer pânico; Que sejam atribuídas tarefas específicas aos empregados; Que seja verificado se a sirene foi ouvida em todas as áreas;

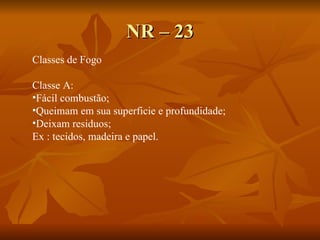

NR – 23 Classes de Fogo Classe A: Fácil combustão; Queimam em sua superficie e profundidade; Deixam residuos; Ex : tecidos, madeira e papel.

NR - 23 Classe B: Inflamáveis; Queimam em sua superficie; Não deixam residuos; Ex: Óleo, graxa, vernizes.

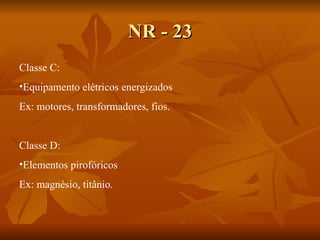

NR - 23 Classe C: Equipamento elétricos energizados Ex: motores, transformadores, fios. Classe D: Elementos pirofóricos Ex: magnésio, titânio.

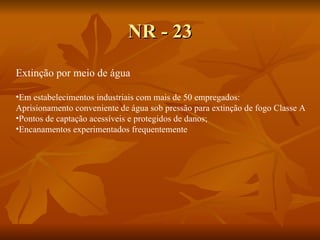

NR - 23 Extinção por meio de água Em estabelecimentos industriais com mais de 50 empregados: Aprisionamento conveniente de água sob pressão para extinção de fogo Classe A Pontos de captação acessíveis e protegidos de danos; Encanamentos experimentados frequentemente

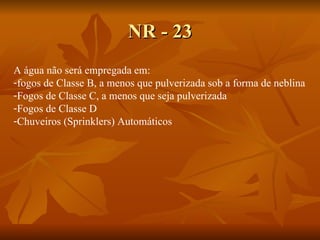

NR - 23 A água não será empregada em: fogos de Classe B, a menos que pulverizada sob a forma de neblina Fogos de Classe C, a menos que seja pulverizada Fogos de Classe D Chuveiros (Sprinklers) Automáticos

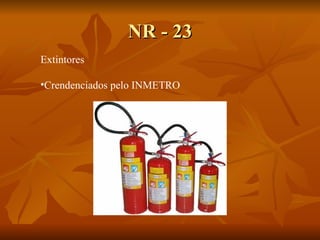

NR - 23 Extintores Crendenciados pelo INMETRO

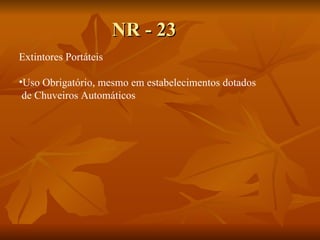

NR - 23 Extintores Portáteis Uso Obrigatório, mesmo em estabelecimentos dotados de Chuveiros Automáticos

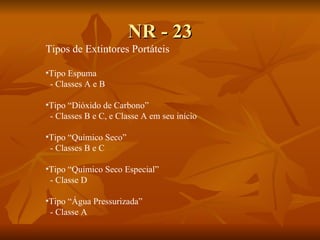

NR - 23 Tipos de Extintores Portáteis Tipo Espuma - Classes A e B Tipo “Dióxido de Carbono” - Classes B e C, e Classe A em seu início Tipo “Químico Seco” - Classes B e C Tipo “Químico Seco Especial” - Classe D Tipo “Água Pressurizada” - Classe A

NR - 23 Método de Abafamento por meio de areia Variante nos fogos das classes B e D Método de Abafamento por meio de limalha de ferro Variante nos fogos Classe D

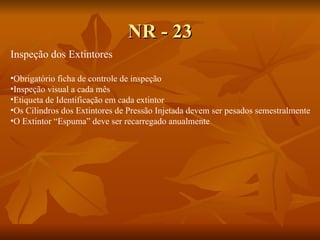

NR - 23 Inspeção dos Extintores Obrigatório ficha de controle de inspeção Inspeção visual a cada mês Etiqueta de Identificação em cada extintor Os Cilindros dos Extintores de Pressão Injetada devem ser pesados semestralmente O Extintor “Espuma” deve ser recarregado anualmente

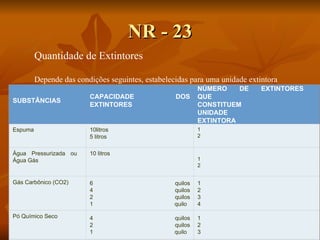

NR - 23 Quantidade de Extintores Depende das condições seguintes, estabelecidas para uma unidade extintora SUBSTÂNCIAS CAPACIDADE DOS EXTINTORES NÚMERO DE EXTINTORES QUE CONSTITUEM UNIDADE EXTINTORA Espuma 10litros 5 litros 1 2 Água Pressurizada ou Água Gás 10 litros 1 2 Gás Carbônico (CO2) 6 quilos 4 quilos 2 quilos 1 quilo 1 2 3 4 Pó Químico Seco 4 quilos 2 quilos 1 quilo 1 2 3

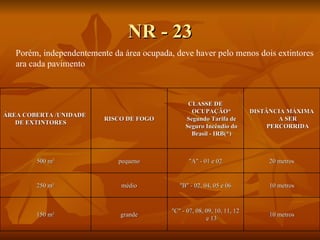

NR - 23 Porém, independentemente da área ocupada, deve haver pelo menos dois extintores ara cada pavimento ÁREA COBERTA /UNIDADE DE EXTINTORES RISCO DE FOGO CLASSE DE OCUPAÇÃO* Segundo Tarifa de Seguro Incêndio do Brasil - IRB(*) DISTÂNCIA MÁXIMA A SER PERCORRIDA 500 m² pequeno "A" - 01 e 02 20 metros 250 m² médio "B" - 02, 04, 05 e 06 10 metros 150 m² grande "C" - 07, 08, 09, 10, 11, 12 e 13 10 metros

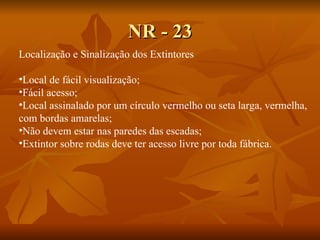

NR - 23 Localização e Sinalização dos Extintores Local de fácil visualização; Fácil acesso; Local assinalado por um círculo vermelho ou seta larga, vermelha, com bordas amarelas; Não devem estar nas paredes das escadas; Extintor sobre rodas deve ter acesso livre por toda fábrica.

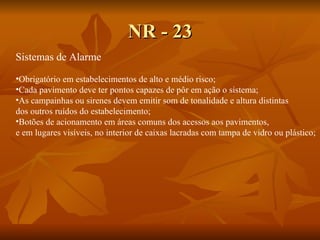

NR - 23 Sistemas de Alarme Obrigatório em estabelecimentos de alto e médio risco; Cada pavimento deve ter pontos capazes de pôr em ação o sistema; As campainhas ou sirenes devem emitir som de tonalidade e altura distintas dos outros ruídos do estabelecimento; Botões de acionamento em áreas comuns dos acessos aos pavimentos, e em lugares visíveis, no interior de caixas lacradas com tampa de vidro ou plástico;

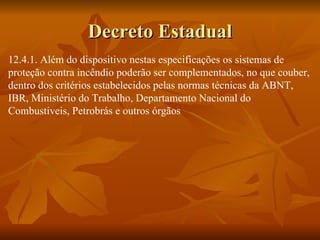

Decreto Estadual 12.4.1. Além do dispositivo nestas especificações os sistemas de proteção contra incêndio poderão ser complementados, no que couber, dentro dos critérios estabelecidos pelas normas técnicas da ABNT, IBR, Ministério do Trabalho, Departamento Nacional do Combustiveis, Petrobrás e outros órgãos
