Aula04 roteadores wireless
O documento descreve como configurar ACLs em um roteador wireless para bloquear o acesso a protocolos específicos para determinados IPs na rede. Ele inclui instruções para criar uma topologia de rede, configurar interfaces no roteador e aplicar listas de controle de acesso para restringir o HTTP, HTTPS e Telnet para um IP particular.
Mais conteúdo relacionado
Semelhante a Aula04 roteadores wireless
Aula04 roteadores wireless

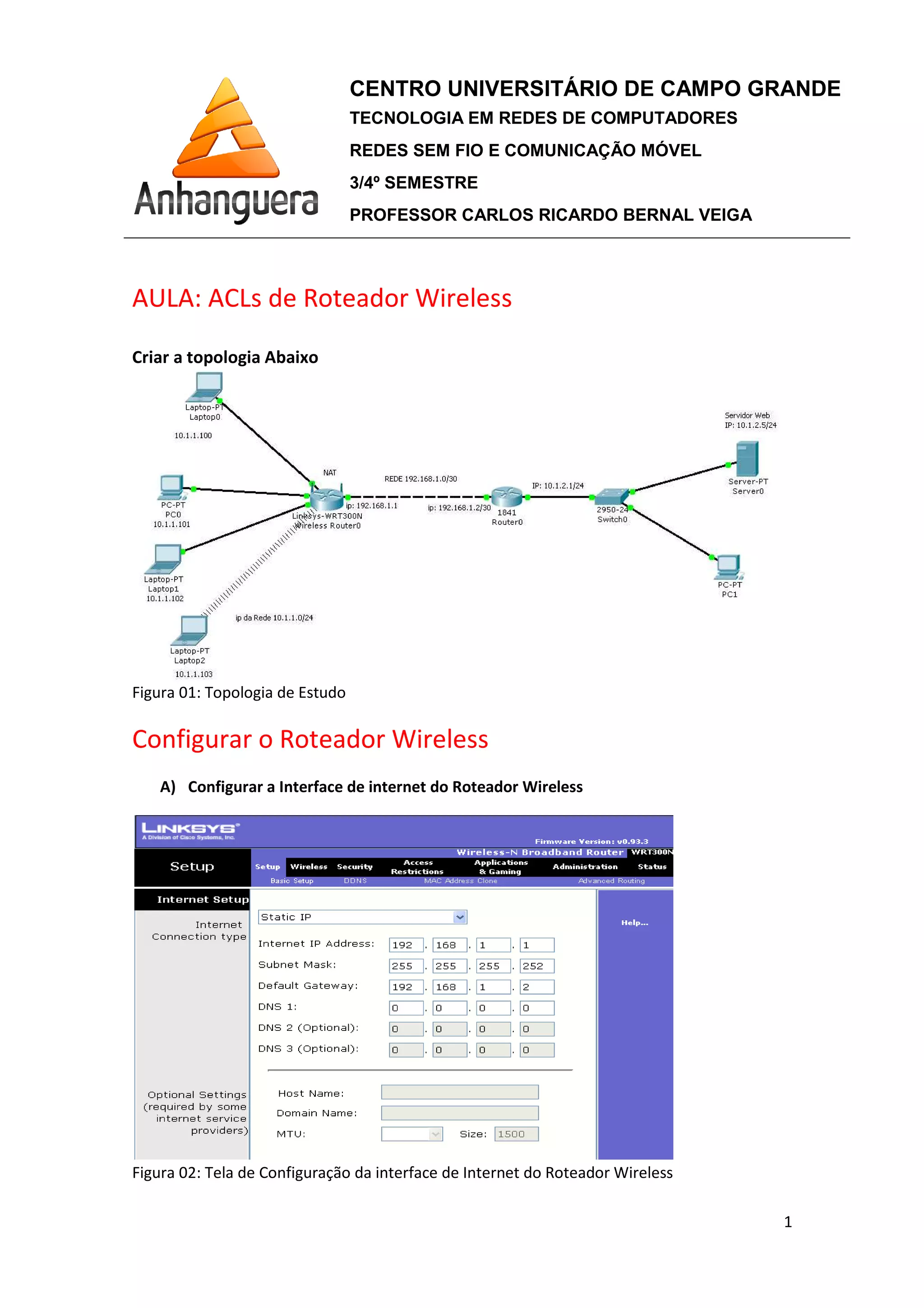

- 1. AULA: ACLs deRoteador Wireless Criar a topologia Abaixo Figura 01: Topologia de Estudo Configurar o Roteador Wireless A) Configurar a Interface de internet do Roteador Wireless Figura 02: Tela de Configuração da CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA AULA: ACLs de Roteador Wireless Figura 01: Topologia de Estudo Configurar o Roteador Wireless Configurar a Interface de internet do Roteador Wireless Figura 02: Tela de Configuração da interface de Internet do Roteador Wireless CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 1 do Roteador Wireless

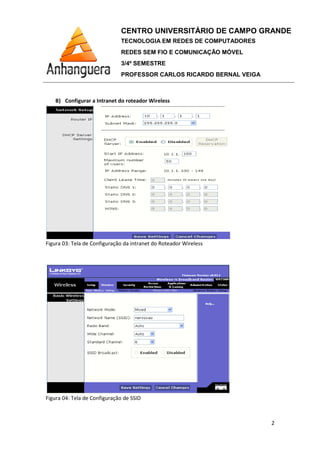

- 2. B) Configurar aIntranet do roteador Wireless Figura 03: Tela de Configuração Figura 04: Tela de Configuração de SSID CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Intranet do roteador Wireless Tela de Configuração da intranet do Roteador Wireless Figura 04: Tela de Configuração de SSID CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 2

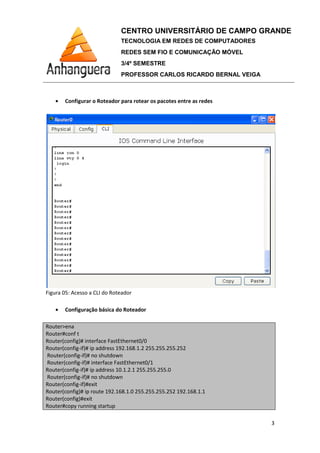

- 3. • Configurar oRoteador para rotear os pacotes entre as redes Figura 05: Acesso a CLI do Roteador • Configuração básica do Roteador Router>ena Router#conf t Router(config)# interface FastEthernet0/0 Router(config-if)# ip address 192.168.1.2 255.255.255.252 Router(config-if)# no shutdown Router(config-if)# interface FastEthernet0/1 Router(config-if)# ip address 10.1.2.1 255.255.255.0 Router(config-if)# no shutdown Router(config-if)#exit Router(config)# ip route 192.168.1.0 255.255.255.252 192.168.1.1 Router(config)#exit Router#copy running startup CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Configurar o Roteador para rotear os pacotes entre as redes Acesso a CLI do Roteador Configuração básica do Roteador interface FastEthernet0/0 ip address 192.168.1.2 255.255.255.252 no shutdown interface FastEthernet0/1 ip address 10.1.2.1 255.255.255.0 no shutdown ip route 192.168.1.0 255.255.255.252 192.168.1.1 CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 3

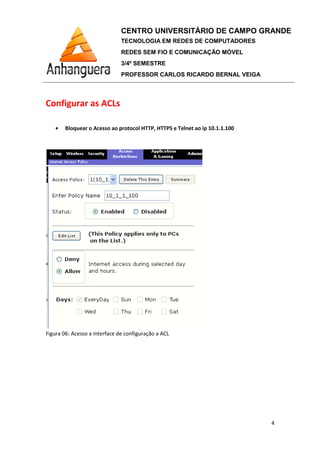

- 4. Configurar as ACLs •Bloquear o Acesso ao protocol HTTP Figura 06: Acesso a interface de configuração a ACL CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Configurar as ACLs Bloquear o Acesso ao protocol HTTP, HTTPS e Telnet ao ip 10.1.1.100 Figura 06: Acesso a interface de configuração a ACL CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 4 , HTTPS e Telnet ao ip 10.1.1.100

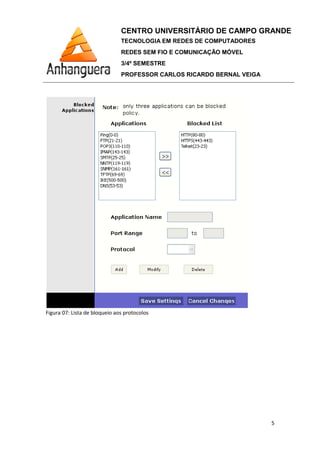

- 5. Figura 07: Listade bloqueio aos protocolos CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Figura 07: Lista de bloqueio aos protocolos CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 5

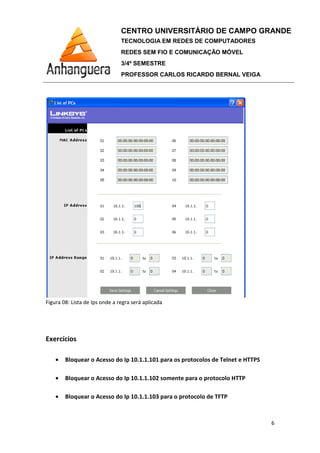

- 6. Figura 08: Listade Ips onde a regra será aplicada Exercícios • Bloquear o Acesso do Ip 10.1.1.101 para os protocolos de Telnet e HTTPS • Bloquear o Acesso do Ip 10.1.1.102 somente para o protocolo HTTP • Bloquear o Acesso do Ip 10.1.1.103 para o protocolo de TFTP CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Lista de Ips onde a regra será aplicada Bloquear o Acesso do Ip 10.1.1.101 para os protocolos de Telnet e HTTPS Bloquear o Acesso do Ip 10.1.1.102 somente para o protocolo HTTP Bloquear o Acesso do Ip 10.1.1.103 para o protocolo de TFTP CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 6 Bloquear o Acesso do Ip 10.1.1.101 para os protocolos de Telnet e HTTPS Bloquear o Acesso do Ip 10.1.1.102 somente para o protocolo HTTP
