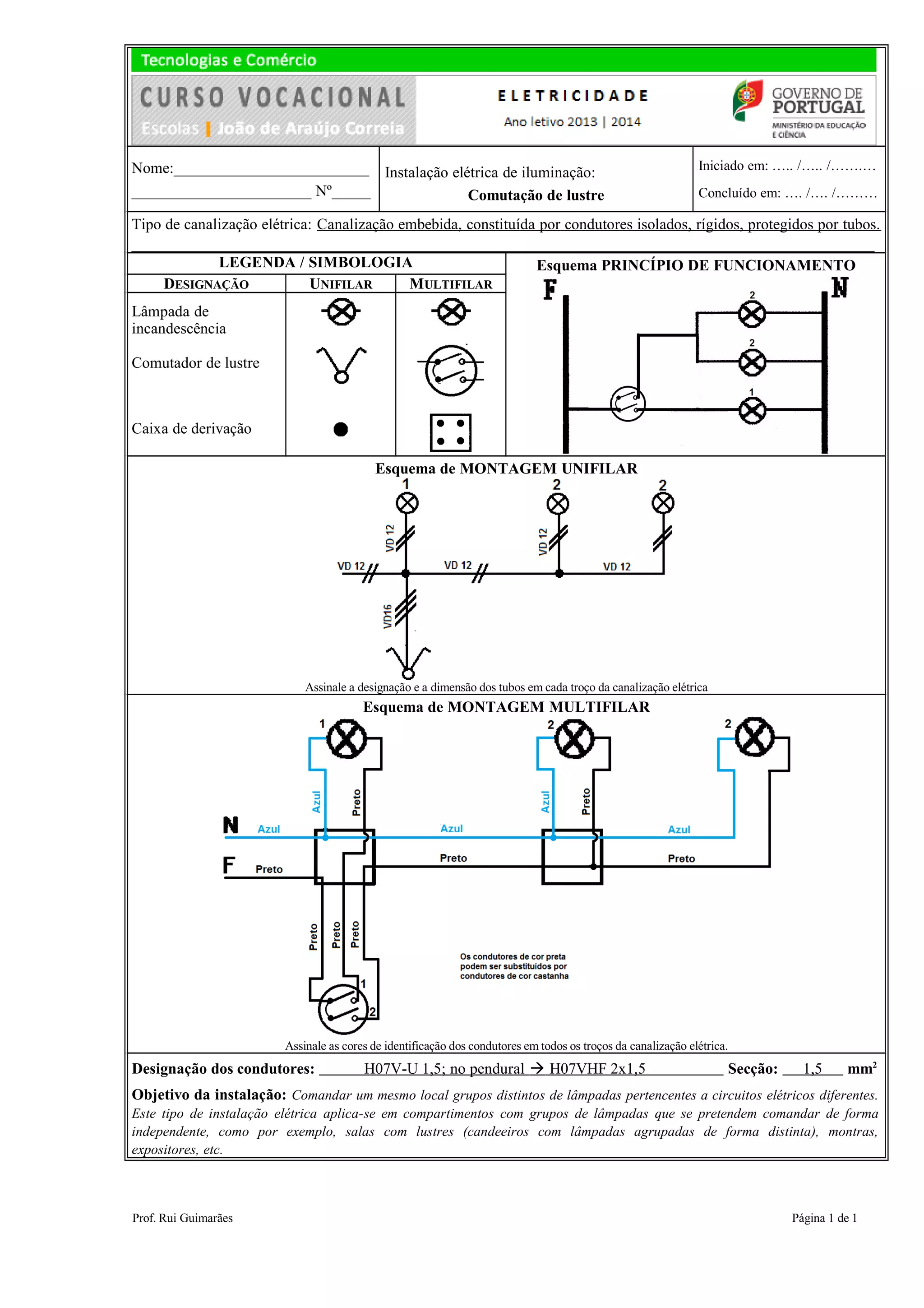

Nome:_________________________
_______________________ Nº_____
Instalação elétrica de iluminação:
Comutação de lustre
Iniciado em: ….. /….. /…….…
Concluído em: …. /…. /………
Tipo de canalização elétrica: Canalização embebida, constituída por condutores isolados, rígidos, protegidos por tubos.
_______________________________________________________________________________________________
LEGENDA / SIMBOLOGIA Esquema PRINCÍPIO DE FUNCIONAMENTO
DESIGNAÇÃO UNIFILAR MULTIFILAR
Lâmpada de
incandescência
Comutador de lustre
Caixa de derivação
Esquema de MONTAGEM UNIFILAR
Assinale a designação e a dimensão dos tubos em cada troço da canalização elétrica
Esquema de MONTAGEM MULTIFILAR
Assinale as cores de identificação dos condutores em todos os troços da canalização elétrica.
Designação dos condutores: H07V-U 1,5; no pendural  H07VHF 2x1,5 Secção: 1,5 mm2
Objetivo da instalação: Comandar um mesmo local grupos distintos de lâmpadas pertencentes a circuitos elétricos diferentes.
Este tipo de instalação elétrica aplica-se em compartimentos com grupos de lâmpadas que se pretendem comandar de forma
independente, como por exemplo, salas com lustres (candeeiros com lâmpadas agrupadas de forma distinta), montras,
expositores, etc.
Prof. Rui Guimarães Página 1 de 1
