1. Como produzir eletricidade?
Apresentação revolucionária que explicará, detalhadamente, como
reduzir drasticamente o consumo de eletricidade.
Energia Renovável
Tutorial extremamente simples de seguir.
Milhares de organizações/empresas procuram ocultar este tipo de
informação ao público, em geral, de modo a que possam continuar a
lucrar com uma das necessidades mais básicas do ser humano –
Eletricidade.

2. Retorno do Investimento
Em média, demorará cerca de 2 anos, para recuperar,
na totalidade, o dinheiro que gastou.
Este prazo extremamente curto, apresentado
anteriormente, deve-se a vários fatores:
 Não terá que pagar a nenhum assistente para
efetuar a montagem;
 Indicarei vários vendedores de confiança, aos quais
poderá comprar os materiais apresentados de
seguida – evitando assim, que revendedores
lucrem quantidades exorbitantes de dinheiro.

3. →Poderá sempre comprar, os
materiais apresentados nos slides
seguintes, em território nacional.
→Aconselho-o a criar conta Paypal,
caso opte pela compra dos
produtos em vendedores
internacionais (preços muito mais
baixos).
Observações Iniciais

4. Montagem
Ilustrarei de seguida, com todo o
pormenor e sem recorrer a termos
técnicos exigentes, o processo que
transformará a sua vida e a dos que
o rodeiam.

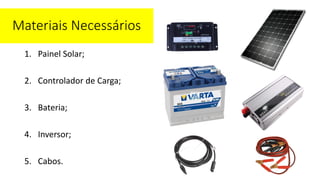

5. Materiais
1. Painel Solar;
2. Controlador de Carga;
3. Bateria;
4. Inversor;
5. Cabos.
Materiais Necessários

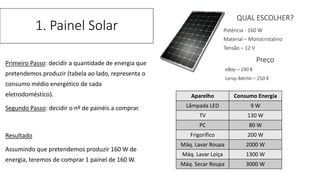

6. Primeiro Passo: decidir a quantidade de energia que
pretendemos produzir (tabela ao lado, representa o
consumo médio energético de cada
eletrodoméstico).
Segundo Passo: decidir o nº de painéis a comprar.
Resultado
Assumindo que pretendemos produzir 160 W de
energia, teremos de comprar 1 painel de 160 W.
1. Painel Solar
Aparelho Consumo Energia
Lâmpada LED 9 W
TV 130 W
PC 80 W
Frigorífico 200 W
Máq. Lavar Roupa 2000 W
Máq. Lavar Loiça 1300 W
Máq. Secar Roupa 3000 W
QUAL ESCOLHER?
Potência - 160 W
Material – Monocristalino
Tensão – 12 V
Preço
eBay – 190 €
Leroy Merlin – 250 €

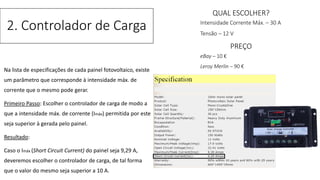

7. Na lista de especificações de cada painel fotovoltaico, existe
um parâmetro que corresponde à intensidade máx. de
corrente que o mesmo pode gerar.
Primeiro Passo: Escolher o controlador de carga de modo a
que a intensidade máx. de corrente (Imáx) permitida por este
seja superior à gerada pelo painel.
Resultado:
Caso o Imáx (Short Circuit Current) do painel seja 9,29 A,
deveremos escolher o controlador de carga, de tal forma
que o valor do mesmo seja superior a 10 A.
2. Controlador de Carga
QUAL ESCOLHER?
Intensidade Corrente Máx. – 30 A
Tensão – 12 V
PREÇO
eBay – 10 €
Leroy Merlin – 90 €

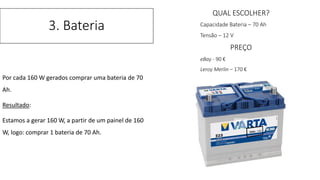

8. Por cada 160 W gerados comprar uma bateria de 70
Ah.
Resultado:
Estamos a gerar 160 W, a partir de um painel de 160
W, logo: comprar 1 bateria de 70 Ah.
3. Bateria
QUAL ESCOLHER?
Capacidade Bateria – 70 Ah
Tensão – 12 V
PREÇO
eBay - 90 €
Leroy Merlin – 170 €

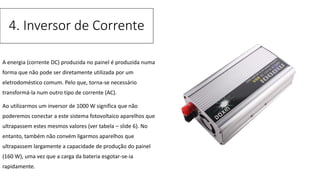

9. A energia (corrente DC) produzida no painel é produzida numa
forma que não pode ser diretamente utilizada por um
eletrodoméstico comum. Pelo que, torna-se necessário
transformá-la num outro tipo de corrente (AC).
Ao utilizarmos um inversor de 1000 W significa que não
poderemos conectar a este sistema fotovoltaico aparelhos que
ultrapassem estes mesmos valores (ver tabela – slide 6). No
entanto, também não convém ligarmos aparelhos que
ultrapassem largamente a capacidade de produção do painel
(160 W), uma vez que a carga da bateria esgotar-se-ia
rapidamente.
4. Inversor de Corrente

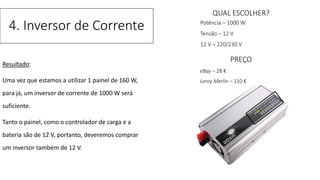

10. Resultado:
Uma vez que estamos a utilizar 1 painel de 160 W,
para já, um inversor de corrente de 1000 W será
suficiente.
Tanto o painel, como o controlador de carga e a
bateria são de 12 V, portanto, deveremos comprar
um inversor também de 12 V.
4. Inversor de Corrente
QUAL ESCOLHER?
Potência – 1000 W
Tensão – 12 V
12 V – 220/230 V
PREÇO
eBay – 28 €
Leroy Merlin – 110 €

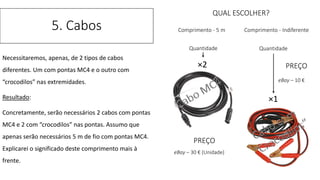

11. Necessitaremos, apenas, de 2 tipos de cabos
diferentes. Um com pontas MC4 e o outro com
“crocodilos” nas extremidades.
Resultado:
Concretamente, serão necessários 2 cabos com pontas
MC4 e 2 com “crocodilos” nas pontas. Assumo que
apenas serão necessários 5 m de fio com pontas MC4.
Explicarei o significado deste comprimento mais à
frente.
5. Cabos
×2
×1
QUAL ESCOLHER?
Comprimento - 5 m Comprimento - Indiferente
Quantidade Quantidade
PREÇO
eBay – 30 € (Unidade)
PREÇO
eBay – 10 €

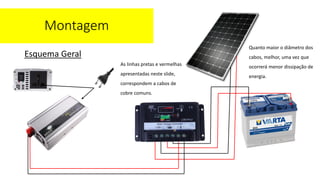

12. Esquema Geral
Montagem
As linhas pretas e vermelhas
apresentadas neste slide,
correspondem a cabos de
cobre comuns.
Quanto maior o diâmetro dos
cabos, melhor, uma vez que
ocorrerá menor dissipação de
energia.

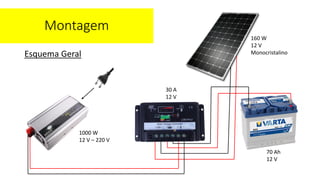

13. Esquema Geral
Montagem
1000 W
12 V – 220 V
30 A
12 V
160 W
12 V
Monocristalino
70 Ah
12 V

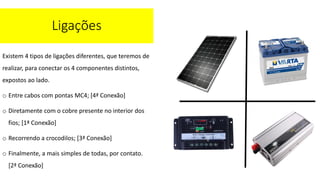

14. Existem 4 tipos de ligações diferentes, que teremos de
realizar, para conectar os 4 componentes distintos,
expostos ao lado.
o Entre cabos com pontas MC4; [4ª Conexão]
o Diretamente com o cobre presente no interior dos
fios; [1ª Conexão]
o Recorrendo a crocodilos; [3ª Conexão]
o Finalmente, a mais simples de todas, por contato.
[2ª Conexão]
Ligações

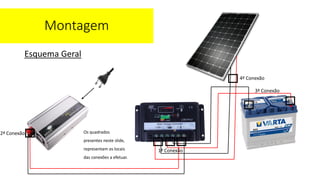

15. Esquema Geral
Montagem
4ª Conexão
2ª Conexão
3ª Conexão
1ª Conexão
Os quadrados
presentes neste slide,
representam os locais
das conexões a efetuar.

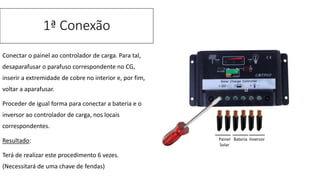

16. Conectar o painel ao controlador de carga. Para tal,
desaparafusar o parafuso correspondente no CG,
inserir a extremidade de cobre no interior e, por fim,
voltar a aparafusar.
Proceder de igual forma para conectar a bateria e o
inversor ao controlador de carga, nos locais
correspondentes.
Resultado:
Terá de realizar este procedimento 6 vezes.
(Necessitará de uma chave de fendas)
1ª Conexão
Painel
Solar
Bateria Inversor

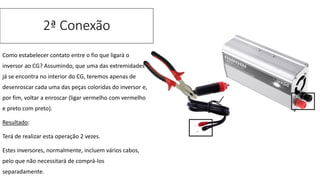

17. Como estabelecer contato entre o fio que ligará o
inversor ao CG? Assumindo, que uma das extremidades
já se encontra no interior do CG, teremos apenas de
desenroscar cada uma das peças coloridas do inversor e,
por fim, voltar a enroscar (ligar vermelho com vermelho
e preto com preto).
Resultado:
Terá de realizar esta operação 2 vezes.
Estes inversores, normalmente, incluem vários cabos,
pelo que não necessitará de comprá-los
separadamente.
2ª Conexão

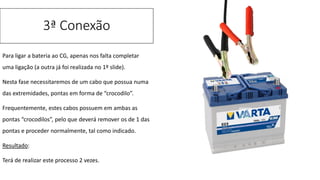

18. Para ligar a bateria ao CG, apenas nos falta completar
uma ligação (a outra já foi realizada no 1º slide).
Nesta fase necessitaremos de um cabo que possua numa
das extremidades, pontas em forma de “crocodilo”.
Frequentemente, estes cabos possuem em ambas as
pontas “crocodilos”, pelo que deverá remover os de 1 das
pontas e proceder normalmente, tal como indicado.
Resultado:
Terá de realizar este processo 2 vezes.
3ª Conexão

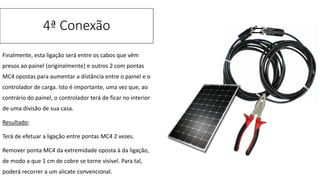

19. Finalmente, esta ligação será entre os cabos que vêm
presos ao painel (originalmente) e outros 2 com pontas
MC4 opostas para aumentar a distância entre o painel e o
controlador de carga. Isto é importante, uma vez que, ao
contrário do painel, o controlador terá de ficar no interior
de uma divisão de sua casa.
Resultado:
Terá de efetuar a ligação entre pontas MC4 2 vezes.
Remover ponta MC4 da extremidade oposta à da ligação,
de modo a que 1 cm de cobre se torne visível. Para tal,
poderá recorrer a um alicate convencional.
4ª Conexão

20. A partir do momento que conectar a bateria ao
sistema, aconselho que realize maior parte dos passos
anteriores, utilizando luvas antichoque.
Todos os aparelhos utilizados possuem, pelo menos,
um polo positivo e outro negativo. Conecte SEMPRE o
positivo com o positivo e, claro, o negativo com
negativo.
Coloque a bateria/controlador de carga/inversor num
local seco, por forma a prevenir curto-circuitos
desnecessários.
Observações Finais

21. Por norma, a cor vermelha corresponde ao polo
positivo e o preto ao polo negativo.
Todos os 4 aparelhos que terá de comprar, devem
suportar uma tensão de 12 V.
As ligações anteriores devem respeitar a ordem
indicada anteriormente. [1ª Conexão -> 2ª Conexão ->
3ª Conexão -> 4ª Conexão]
Deverá colocar o painel fotovoltaico segundo um
ângulo (relativamente ao solo) compreendido entre
os 30◦-40◦ e direcionado para Sul.
Observações Finais

22. Caso algum ponto do tutorial não esteja muito explícito, ou necessite
de mais informação relativamente a um determinado tópico, não
hesite em perguntar-me.
Dúvidas
