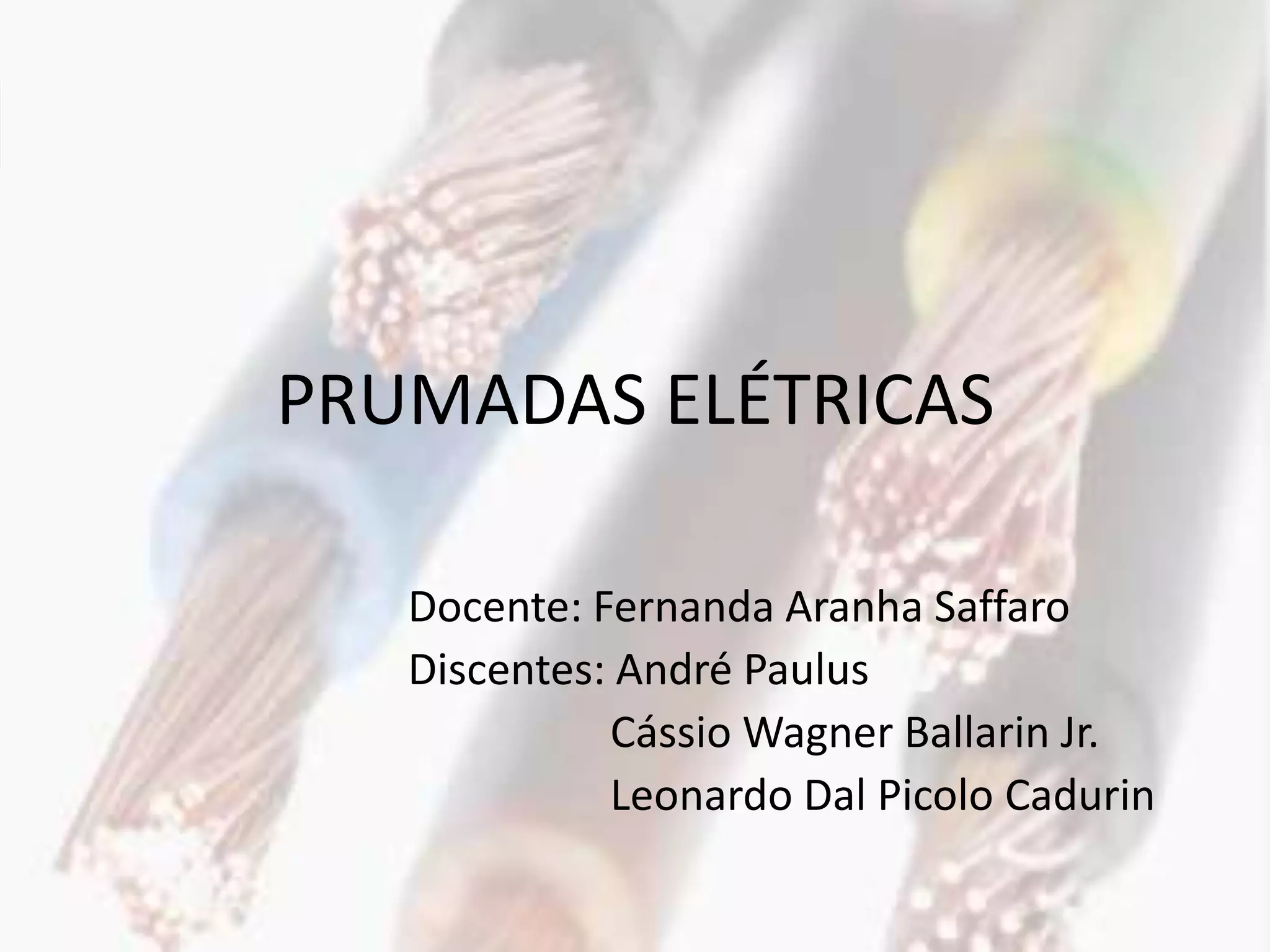

1. PRUMADAS ELÉTRICAS
Docente: Fernanda Aranha Saffaro
Discentes: André Paulus
Cássio Wagner Ballarin Jr.
Leonardo Dal Picolo Cadurin

2. Definição
• Representação da instalação elétrica no plano
vertical;
• Conjunto de eletrodutos que
preferencialmente se localizam em um único
local de subida para as edificações verticais.

3. Definição
• Mostra a interligação de toda
instalação, contendo:
– Quadro de entrada de energia;
– Alimentador geral;
– Quadro geral;
– Centros de medição;
– Caixas de passagem;
– Alimentadores dos quadros de distribuição
parcial.

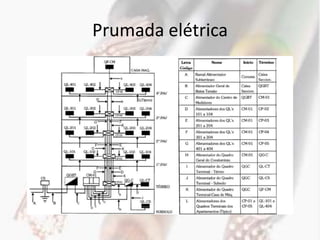

4. Prumada elétrica

5. Localização
• Preferencialmente, espaços com pouca ou
nenhuma interferência;
• Possibilidade de acesso e estejam na área
comum dos pavimentos;
• Verificar interferência com os outros projetos
(estrutural, hidráulico, telefone, etc).

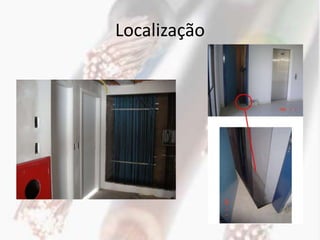

6. Localização

7. Execução das prumadas

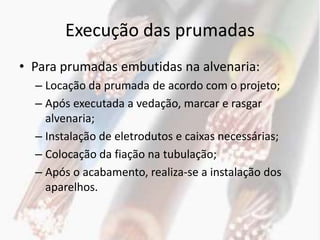

• Para prumadas embutidas na alvenaria:
– Locação da prumada de acordo com o projeto;
– Após executada a vedação, marcar e rasgar
alvenaria;
– Instalação de eletrodutos e caixas necessárias;
– Colocação da fiação na tubulação;
– Após o acabamento, realiza-se a instalação dos
aparelhos.

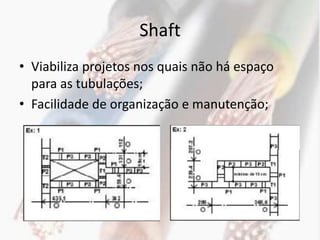

8. Shaft
• Viabiliza projetos nos quais não há espaço
para as tubulações;
• Facilidade de organização e manutenção;

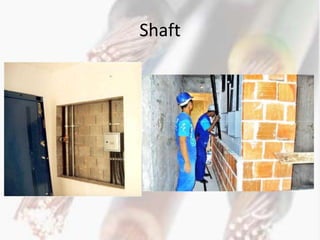

9. Shaft

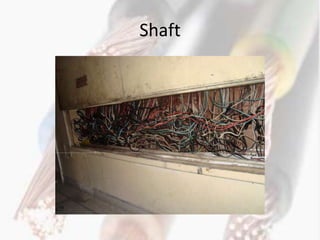

10. Shaft

11. Recomendações na execução
• Manter o prumo;
• Bloquear a ponta das prumadas, de modo a evitar a
entrada de argamassa ou resíduos;
• Inspecionar qualidade dos materiais que chegam na obra;
• Eliminar possíveis rebarbas na emendas dos eletrodutos;
• Garantir estanqueidade dos eletrodutos;
• Passar as prumadas quando a edificação estiver protegida
da chuva;
• As caixas embutidas na alvenaria deverão facear o
revestimento da mesma.

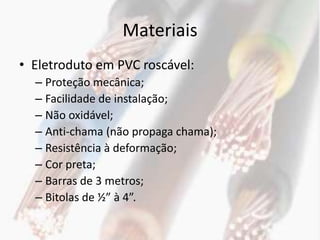

12. Materiais
• Eletroduto em PVC roscável:
– Proteção mecânica;
– Facilidade de instalação;
– Não oxidável;
– Anti-chama (não propaga chama);
– Resistência à deformação;
– Cor preta;
– Barras de 3 metros;
– Bitolas de ½” à 4”.

13. Materiais

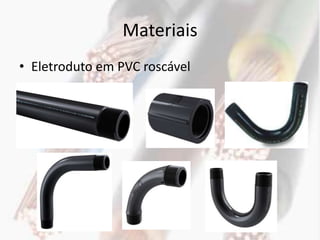

• Eletroduto em PVC roscável

14. Caixa de passagem

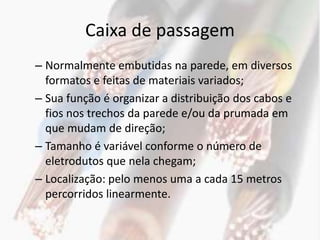

– Normalmente embutidas na parede, em diversos
formatos e feitas de materiais variados;
– Sua função é organizar a distribuição dos cabos e
fios nos trechos da parede e/ou da prumada em
que mudam de direção;
– Tamanho é variável conforme o número de
eletrodutos que nela chegam;
– Localização: pelo menos uma a cada 15 metros
percorridos linearmente.

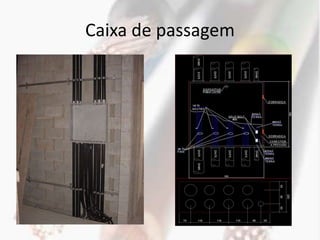

15. Caixa de passagem

16. Caixa de passagem
• Materiais: plástico
ou aço;
• As caixas de
passagem podem
ser embutidas ou
sobrepostas à
alvenaria.

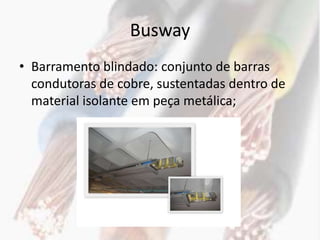

17. Busway
• Barramento blindado: conjunto de barras
condutoras de cobre, sustentadas dentro de
material isolante em peça metálica;

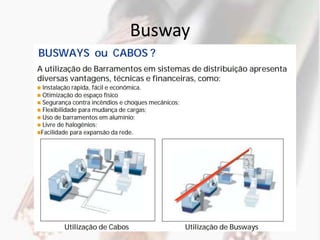

18. Busway

19. Busway
• Recomendações:
– Deve ser montado em um momento em que a
obra já esteja limpa porque as partículas de poeira
nas emendas podem prejudicar o desempenho
térmico;
– Na fase de projeto, deve-se prever o uso de
bloqueios antichama nos barramentos verticais;
– Deve ter o mínimo possível de desvios na
trajetória.

20. Busway

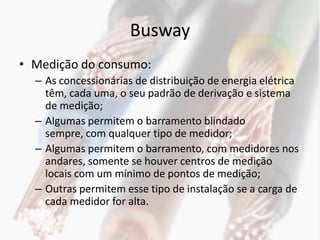

• Medição do consumo:
– As concessionárias de distribuição de energia elétrica
têm, cada uma, o seu padrão de derivação e sistema
de medição;
– Algumas permitem o barramento blindado
sempre, com qualquer tipo de medidor;
– Algumas permitem o barramento, com medidores nos
andares, somente se houver centros de medição
locais com um mínimo de pontos de medição;
– Outras permitem esse tipo de instalação se a carga de
cada medidor for alta.

21. Busway
• Medição do consumo:
– Preocupação das concessionárias é com o tempo
perdido pelo leiturista ao percorrer todos os
pavimentos do prédio, coletando os dados para
cobrança;
– Alternativas para viabilizar:
• utilização de medidores eletrônicos, onde a medição é
descentralizada, porém com leitura em um único
ponto;
• sistema de pré-venda de energia (cash power).

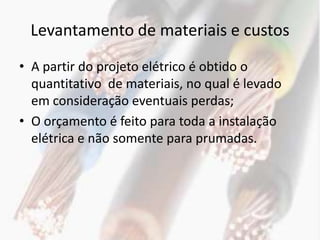

22. Levantamento de materiais e custos
• A partir do projeto elétrico é obtido o
quantitativo de materiais, no qual é levado
em consideração eventuais perdas;
• O orçamento é feito para toda a instalação
elétrica e não somente para prumadas.

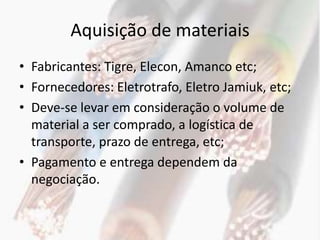

23. Aquisição de materiais
• Fabricantes: Tigre, Elecon, Amanco etc;
• Fornecedores: Eletrotrafo, Eletro Jamiuk, etc;
• Deve-se levar em consideração o volume de
material a ser comprado, a logística de
transporte, prazo de entrega, etc;
• Pagamento e entrega dependem da
negociação.

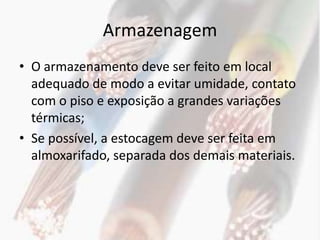

24. Armazenagem
• O armazenamento deve ser feito em local
adequado de modo a evitar umidade, contato
com o piso e exposição a grandes variações
térmicas;
• Se possível, a estocagem deve ser feita em
almoxarifado, separada dos demais materiais.

25. Contrato

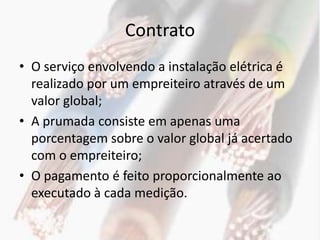

• O serviço envolvendo a instalação elétrica é
realizado por um empreiteiro através de um
valor global;
• A prumada consiste em apenas uma
porcentagem sobre o valor global já acertado
com o empreiteiro;
• O pagamento é feito proporcionalmente ao
executado à cada medição.
