Este documento descreve uma instalação elétrica simples de iluminação com um interruptor e uma lâmpada. A instalação usa canalização embebida protegida por tubos e condutores isolados para fornecer energia de um interruptor a uma lâmpada. O objetivo é permitir o controle remoto de uma lâmpada a partir de um único ponto de acesso, como em arrecadações ou cozinhas.

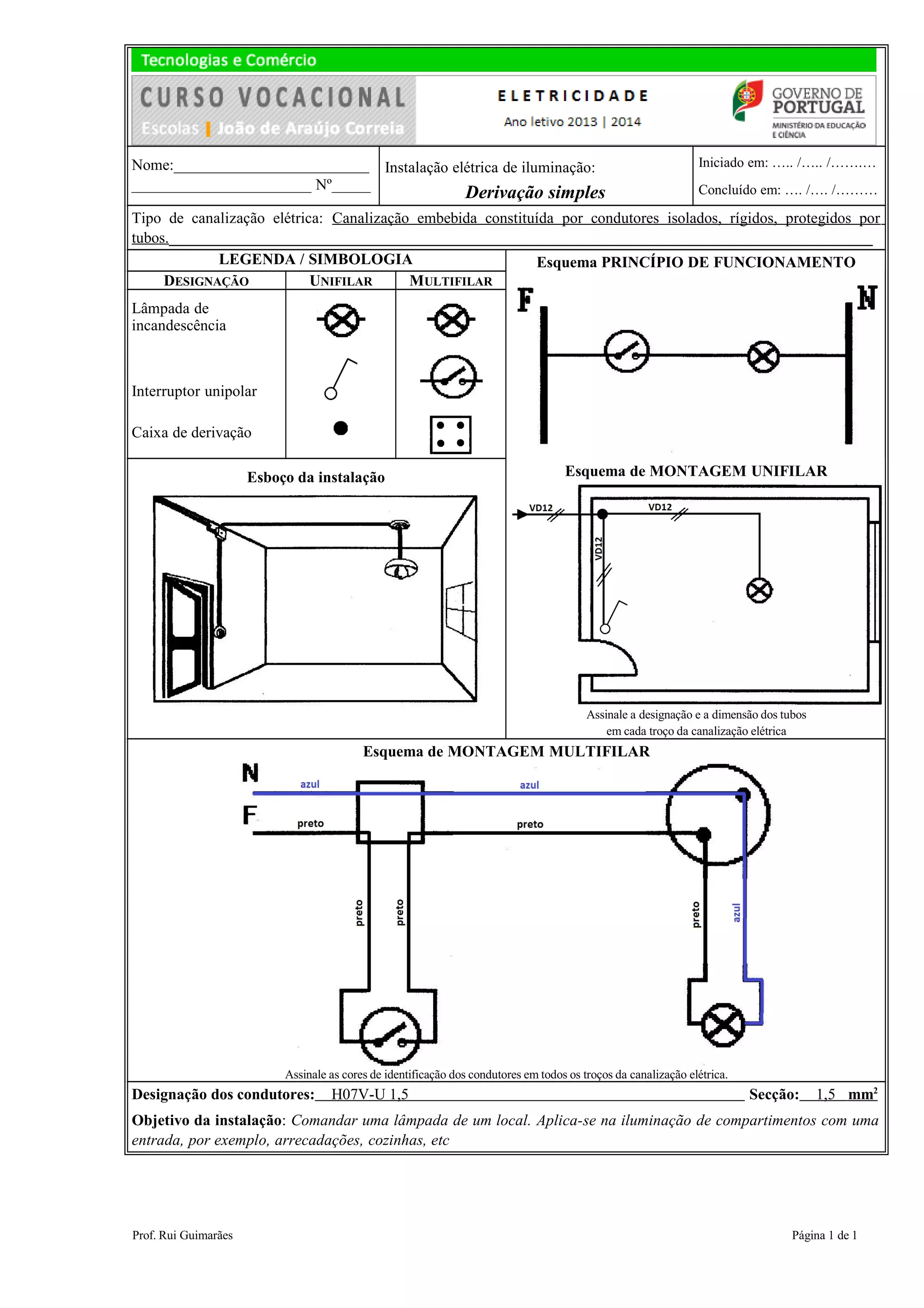

1. Nome:_________________________
_______________________ Nº_____
Instalação elétrica de iluminação:
Derivação simples
Iniciado em: ….. /….. /…….…
Concluído em: …. /…. /………
Tipo de canalização elétrica: Canalização embebida constituída por condutores isolados, rígidos, protegidos por
tubos.__________________________________________________________________________________________
LEGENDA / SIMBOLOGIA Esquema PRINCÍPIO DE FUNCIONAMENTO
DESIGNAÇÃO UNIFILAR MULTIFILAR
Lâmpada de
incandescência
Interruptor unipolar
Caixa de derivação
Esboço da instalação Esquema de MONTAGEM UNIFILAR
Assinale a designação e a dimensão dos tubos
em cada troço da canalização elétrica
Esquema de MONTAGEM MULTIFILAR
Assinale as cores de identificação dos condutores em todos os troços da canalização elétrica.
Designação dos condutores: H07V-U 1,5 Secção: 1,5 mm2
Objetivo da instalação: Comandar uma lâmpada de um local. Aplica-se na iluminação de compartimentos com uma
entrada, por exemplo, arrecadações, cozinhas, etc
Prof. Rui Guimarães Página 1 de 1
