DESIGN DE INTERIORES
Iluminação e Forro
GOVERNO DO ESTADO DO PARÁ
UNIVERSIDADE DO ESTADO DO PARÁ
CENTRO DE CIÊNCIAS NATURAIS E TECNOLOGIA
CURSO DE BACHARELADO EM DESIGN
GOVERNO DO ESTADO DO PARÁ
UNIVERSIDADE DO ESTADO DO PARÁ
CENTRO DE CIÊNCIAS NATURAIS E TECNOLOGIA
CURSO DE BACHARELADO EM DESIGN
NOVEMBRO-2013
Profª Luciana Guimarães

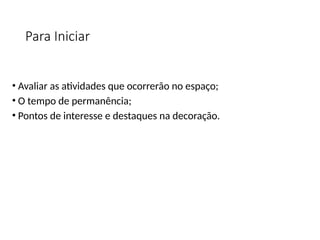

Para Iniciar
• Avaliar as atividades que ocorrerão no espaço;
• O tempo de permanência;
• Pontos de interesse e destaques na decoração.

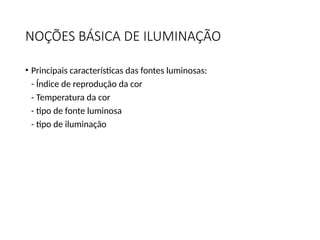

NOÇÕES BÁSICA DE ILUMINAÇÃO
• Principais características das fontes luminosas:
- Índice de reprodução da cor
- Temperatura da cor
- tipo de fonte luminosa
- tipo de iluminação

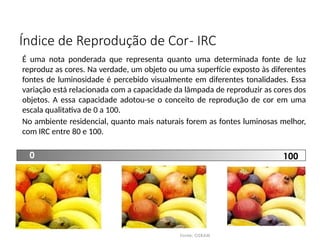

Índice de Reprodução de Cor- IRC
Fonte: OSRAM
É uma nota ponderada que representa quanto uma determinada fonte de luz
reproduz as cores. Na verdade, um objeto ou uma superfície exposto às diferentes
fontes de luminosidade é percebido visualmente em diferentes tonalidades. Essa
variação está relacionada com a capacidade da lâmpada de reproduzir as cores dos
objetos. A essa capacidade adotou-se o conceito de reprodução de cor em uma
escala qualitativa de 0 a 100.
No ambiente residencial, quanto mais naturais forem as fontes luminosas melhor,
com IRC entre 80 e 100.
0 100

Índice de Reprodução de Cor- IRC
Excelente/ boa Ruim / regular

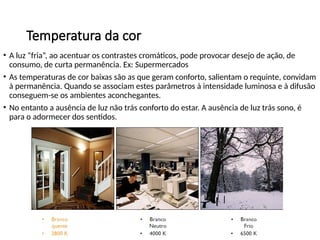

Temperatura da cor
• A luz “fria”, ao acentuar os contrastes cromáticos, pode provocar desejo de ação, de
consumo, de curta permanência. Ex: Supermercados
• As temperaturas de cor baixas são as que geram conforto, salientam o requinte, convidam
à permanência. Quando se associam estes parâmetros à intensidade luminosa e à difusão
conseguem-se os ambientes aconchegantes.
• No entanto a ausência de luz não trás conforto do estar. A ausência de luz trás sono, é
para o adormecer dos sentidos.

Principais tipos de lâmpadas
• Incandescente: Tecnicamente falando, possui o menor rendimento luminoso, mas
ainda nenhuma outra lâmpada conseguiu reproduzir sua acolhedora luz amarelada.
Consomem mais energia

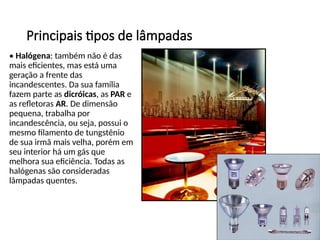

• Halógena: também não é das
mais eficientes, mas está uma
geração a frente das
incandescentes. Da sua família
fazem parte as dicróicas, as PAR e
as refletoras AR. De dimensão
pequena, trabalha por
incandescência, ou seja, possui o
mesmo filamento de tungstênio
de sua irmã mais velha, porém em
seu interior há um gás que
melhora sua eficiência. Todas as
halógenas são consideradas
lâmpadas quentes.

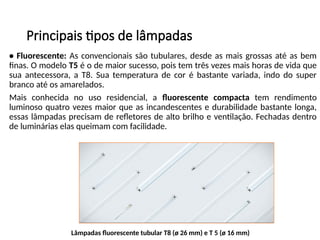

• Fluorescente: As convencionais são tubulares, desde as mais grossas até as bem
finas. O modelo T5 é o de maior sucesso, pois tem três vezes mais horas de vida que
sua antecessora, a T8. Sua temperatura de cor é bastante variada, indo do super
branco até os amarelados.
Mais conhecida no uso residencial, a fluorescente compacta tem rendimento
luminoso quatro vezes maior que as incandescentes e durabilidade bastante longa,
essas lâmpadas precisam de refletores de alto brilho e ventilação. Fechadas dentro
de luminárias elas queimam com facilidade.
Lâmpadas fluorescente tubular T8 (ø 26 mm) e T 5 (ø 16 mm)

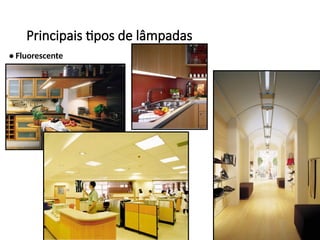

• Fluorescente

• Fluorescente – Compacta
Indicada exclusivamente para uso residencial

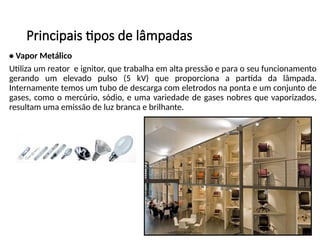

• Vapor Metálico
Utiliza um reator e ignitor, que trabalha em alta pressão e para o seu funcionamento
gerando um elevado pulso (5 kV) que proporciona a partida da lâmpada.
Internamente temos um tubo de descarga com eletrodos na ponta e um conjunto de
gases, como o mercúrio, sódio, e uma variedade de gases nobres que vaporizados,
resultam uma emissão de luz branca e brilhante.

• LED: EMISSOR DE LUZ LEDS – Diodos produzidos com semicondutores que através
de uma corrente elétrica emitem luz.
Seu tamanho diminuto permite várias configurações, desde fitas finíssimas com
cerca de 10 mm de largura e 3 mm de espessura, até produtos que lembram as
lâmpadas bolinha. Todas de baixo consumo energético e ciclo de vida longo. Existem
ainda os modelo similares às dicróicas, com diversas potências, configurações e
cores. Podem ser usados em spots, proporcionando luz localizada. No entanto, sua
potência é inferior à dicróica: é preciso três LEDs para chegar ao pacote de luz de
uma halógena. No geral, todo LED funciona com 12 volts, portanto requer um
transformador específico. Não adianta querer usar o transformador da halógena,
este não trabalha na mesma frequência e rapidamente queimará a lâmpada. Produto
caro, o LED, também chamado de luz sólida, é fácil de ser dimerizado e se apresenta
em quatro tonalidades bem precisas: vermelho, verde, azul e âmbar, que podem ir se
alternando gradativamente.

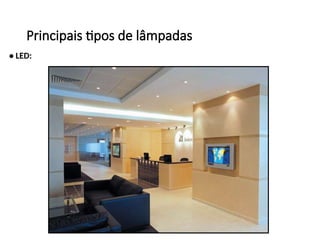

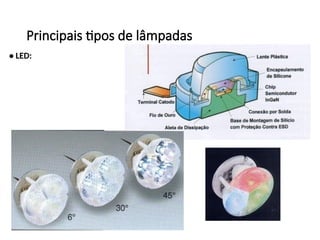

• LED:

Flexibilidade & Versatilidade
Uma mesma sala
proporciona ambientes para
diferentes atividades …
Lazer
Jantar
“Relax”
Íntimo

Flexibilidade & Versatilidade
• Dimerizar para criar o “clima” e a atmosfera perfeitos
• Destacar objetos de decoração
• Transformar a essência dos espaços interiores
• Criar diferentes “cenários” no ambiente

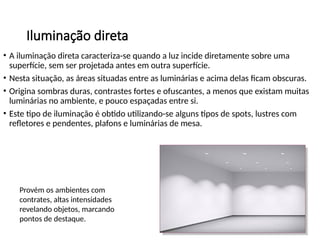

Iluminação direta
• A iluminação direta caracteriza-se quando a luz incide diretamente sobre uma
superfície, sem ser projetada antes em outra superfície.
• Nesta situação, as áreas situadas entre as luminárias e acima delas ficam obscuras.
• Origina sombras duras, contrastes fortes e ofuscantes, a menos que existam muitas
luminárias no ambiente, e pouco espaçadas entre si.
• Este tipo de iluminação é obtido utilizando-se alguns tipos de spots, lustres com
refletores e pendentes, plafons e luminárias de mesa.
Provém os ambientes com
contrates, altas intensidades
revelando objetos, marcando
pontos de destaque.

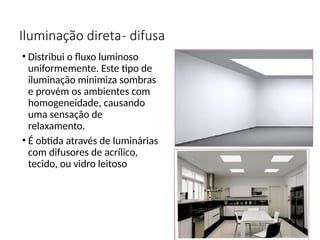

Iluminação direta- difusa
• Distribui o fluxo luminoso
uniformemente. Este tipo de
iluminação minimiza sombras
e provém os ambientes com
homogeneidade, causando
uma sensação de
relaxamento.
• É obtida através de luminárias
com difusores de acrílico,
tecido, ou vidro leitoso

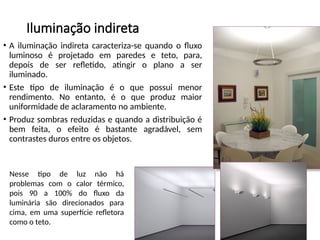

Iluminação indireta
• A iluminação indireta caracteriza-se quando o fluxo
luminoso é projetado em paredes e teto, para,
depois de ser refletido, atingir o plano a ser
iluminado.
• Este tipo de iluminação é o que possui menor
rendimento. No entanto, é o que produz maior
uniformidade de aclaramento no ambiente.
• Produz sombras reduzidas e quando a distribuição é
bem feita, o efeito é bastante agradável, sem
contrastes duros entre os objetos.
Nesse tipo de luz não há
problemas com o calor térmico,
pois 90 a 100% do fluxo da
luminária são direcionados para
cima, em uma superfície refletora
como o teto.

Efeitos de Iluminação
• Iluminação de destaque: feita por meio de spots com focos fechados embutidos
no teto, ela enfatiza objetos decorativos e recortes da arquitetura, estabelecendo
uma hierarquia de valores às peças.

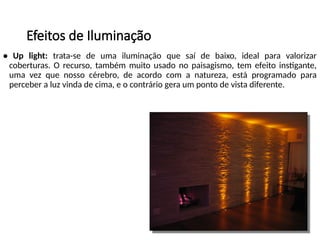

• Up light: trata-se de uma iluminação que saí de baixo, ideal para valorizar
coberturas. O recurso, também muito usado no paisagismo, tem efeito instigante,
uma vez que nosso cérebro, de acordo com a natureza, está programado para
perceber a luz vinda de cima, e o contrário gera um ponto de vista diferente.

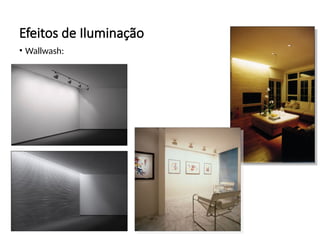

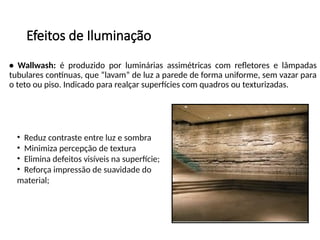

• Wallwash: é produzido por luminárias assimétricas com refletores e lâmpadas
tubulares contínuas, que “lavam” de luz a parede de forma uniforme, sem vazar para
o teto ou piso. Indicado para realçar superfícies com quadros ou texturizadas.
• Reduz contraste entre luz e sombra
• Minimiza percepção de textura
• Elimina defeitos visíveis na superfície;
• Reforça impressão de suavidade do
material;

• Wallwash:

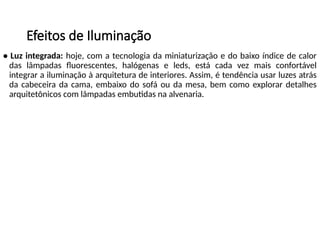

• Luz integrada: hoje, com a tecnologia da miniaturização e do baixo índice de calor
das lâmpadas fluorescentes, halógenas e leds, está cada vez mais confortável
integrar a iluminação à arquitetura de interiores. Assim, é tendência usar luzes atrás
da cabeceira da cama, embaixo do sofá ou da mesa, bem como explorar detalhes
arquitetônicos com lâmpadas embutidas na alvenaria.

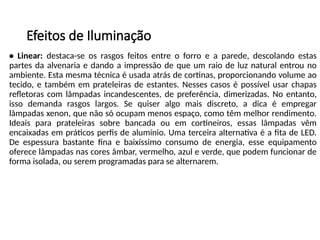

• Linear: destaca-se os rasgos feitos entre o forro e a parede, descolando estas
partes da alvenaria e dando a impressão de que um raio de luz natural entrou no
ambiente. Esta mesma técnica é usada atrás de cortinas, proporcionando volume ao
tecido, e também em prateleiras de estantes. Nesses casos é possível usar chapas
refletoras com lâmpadas incandescentes, de preferência, dimerizadas. No entanto,
isso demanda rasgos largos. Se quiser algo mais discreto, a dica é empregar
lâmpadas xenon, que não só ocupam menos espaço, como têm melhor rendimento.
Ideais para prateleiras sobre bancada ou em cortineiros, essas lâmpadas vêm
encaixadas em práticos perfis de alumínio. Uma terceira alternativa é a fita de LED.
De espessura bastante fina e baixíssimo consumo de energia, esse equipamento
oferece lâmpadas nas cores âmbar, vermelho, azul e verde, que podem funcionar de
forma isolada, ou serem programadas para se alternarem.

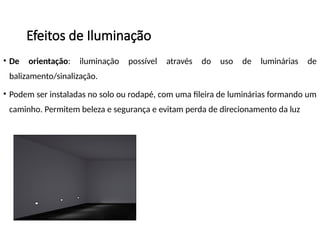

• De orientação: iluminação possível através do uso de luminárias de
balizamento/sinalização.
• Podem ser instaladas no solo ou rodapé, com uma fileira de luminárias formando um
caminho. Permitem beleza e segurança e evitam perda de direcionamento da luz

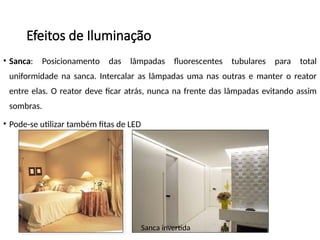

• Sanca: Posicionamento das lâmpadas fluorescentes tubulares para total
uniformidade na sanca. Intercalar as lâmpadas uma nas outras e manter o reator
entre elas. O reator deve ficar atrás, nunca na frente das lâmpadas evitando assim
sombras.
• Pode-se utilizar também fitas de LED
Sanca invertida

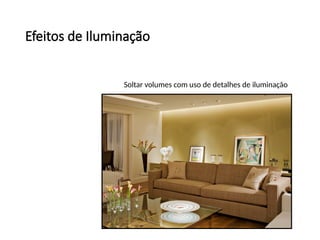

Soltar volumes com uso de detalhes de iluminação

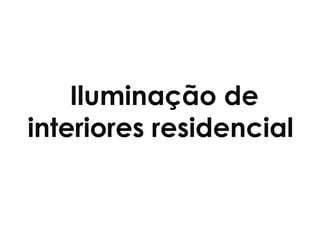

Iluminação de
interiores residencial

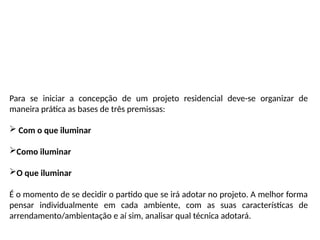

Para se iniciar a concepção de um projeto residencial deve-se organizar de
maneira prática as bases de três premissas:
 Com o que iluminar
Como iluminar
O que iluminar
É o momento de se decidir o partido que se irá adotar no projeto. A melhor forma
pensar individualmente em cada ambiente, com as suas características de
arrendamento/ambientação e aí sim, analisar qual técnica adotará.

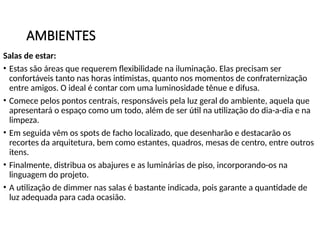

AMBIENTES
Salas de estar:
• Estas são áreas que requerem flexibilidade na iluminação. Elas precisam ser
confortáveis tanto nas horas intimistas, quanto nos momentos de confraternização
entre amigos. O ideal é contar com uma luminosidade tênue e difusa.
• Comece pelos pontos centrais, responsáveis pela luz geral do ambiente, aquela que
apresentará o espaço como um todo, além de ser útil na utilização do dia-a-dia e na
limpeza.
• Em seguida vêm os spots de facho localizado, que desenharão e destacarão os
recortes da arquitetura, bem como estantes, quadros, mesas de centro, entre outros
itens.
• Finalmente, distribua os abajures e as luminárias de piso, incorporando-os na
linguagem do projeto.
• A utilização de dimmer nas salas é bastante indicada, pois garante a quantidade de
luz adequada para cada ocasião.

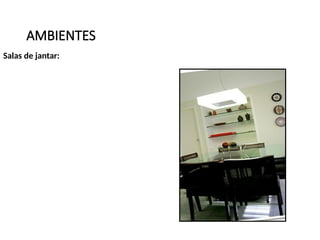

AMBIENTES

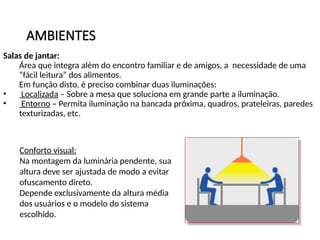

Salas de jantar:
Área que integra além do encontro familiar e de amigos, a necessidade de uma
“fácil leitura” dos alimentos.
Em função disto, é preciso combinar duas iluminações:
• Localizada – Sobre a mesa que soluciona em grande parte a iluminação.
• Entorno – Permita iluminação na bancada próxima, quadros, prateleiras, paredes
texturizadas, etc.
Conforto visual:
Na montagem da luminária pendente, sua
altura deve ser ajustada de modo a evitar
ofuscamento direto.
Depende exclusivamente da altura média
dos usuários e o modelo do sistema
escolhido.

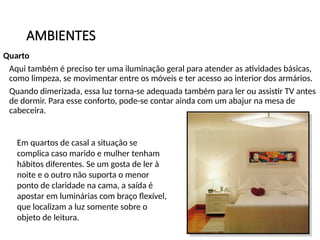

AMBIENTES
Quarto
Aqui também é preciso ter uma iluminação geral para atender as atividades básicas,
como limpeza, se movimentar entre os móveis e ter acesso ao interior dos armários.
Quando dimerizada, essa luz torna-se adequada também para ler ou assistir TV antes
de dormir. Para esse conforto, pode-se contar ainda com um abajur na mesa de
cabeceira.
Em quartos de casal a situação se
complica caso marido e mulher tenham
hábitos diferentes. Se um gosta de ler à
noite e o outro não suporta o menor
ponto de claridade na cama, a saída é
apostar em luminárias com braço flexível,
que localizam a luz somente sobre o
objeto de leitura.

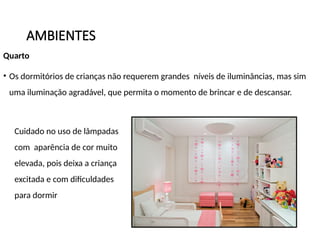

AMBIENTES
Quarto
• Os dormitórios de crianças não requerem grandes níveis de iluminâncias, mas sim
uma iluminação agradável, que permita o momento de brincar e de descansar.
Cuidado no uso de lâmpadas
com aparência de cor muito
elevada, pois deixa a criança
excitada e com dificuldades
para dormir

AMBIENTES

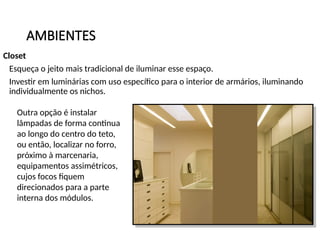

Closet
Esqueça o jeito mais tradicional de iluminar esse espaço.
Investir em luminárias com uso específico para o interior de armários, iluminando
individualmente os nichos.
Outra opção é instalar
lâmpadas de forma continua
ao longo do centro do teto,
ou então, localizar no forro,
próximo à marcenaria,
equipamentos assimétricos,
cujos focos fiquem
direcionados para a parte
interna dos módulos.

AMBIENTES

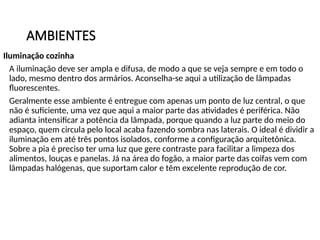

Iluminação cozinha
A iluminação deve ser ampla e difusa, de modo a que se veja sempre e em todo o
lado, mesmo dentro dos armários. Aconselha-se aqui a utilização de lâmpadas
fluorescentes.
Geralmente esse ambiente é entregue com apenas um ponto de luz central, o que
não é suficiente, uma vez que aqui a maior parte das atividades é periférica. Não
adianta intensificar a potência da lâmpada, porque quando a luz parte do meio do
espaço, quem circula pelo local acaba fazendo sombra nas laterais. O ideal é dividir a
iluminação em até três pontos isolados, conforme a configuração arquitetônica.
Sobre a pia é preciso ter uma luz que gere contraste para facilitar a limpeza dos
alimentos, louças e panelas. Já na área do fogão, a maior parte das coifas vem com
lâmpadas halógenas, que suportam calor e têm excelente reprodução de cor.

AMBIENTES

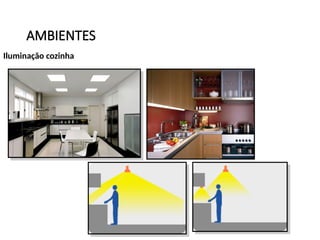

Iluminação cozinha

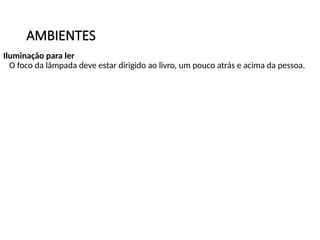

AMBIENTES
Iluminação para ler
O foco da lâmpada deve estar dirigido ao livro, um pouco atrás e acima da pessoa.

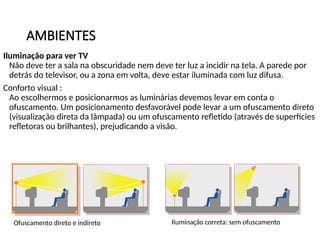

AMBIENTES
Iluminação para ver TV
Não deve ter a sala na obscuridade nem deve ter luz a incidir na tela. A parede por
detrás do televisor, ou a zona em volta, deve estar iluminada com luz difusa.
Conforto visual :
Ao escolhermos e posicionarmos as luminárias devemos levar em conta o
ofuscamento. Um posicionamento desfavorável pode levar a um ofuscamento direto
(visualização direta da lâmpada) ou um ofuscamento refletido (através de superfícies
refletoras ou brilhantes), prejudicando a visão.
Iluminação correta: sem ofuscamento
Ofuscamento direto e indireto

AMBIENTES
Iluminação para ver TV

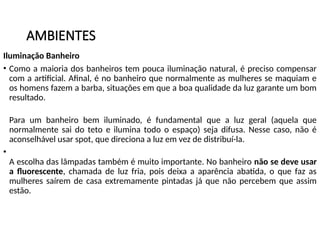

AMBIENTES
Iluminação Banheiro
• Como a maioria dos banheiros tem pouca iluminação natural, é preciso compensar
com a artificial. Afinal, é no banheiro que normalmente as mulheres se maquiam e
os homens fazem a barba, situações em que a boa qualidade da luz garante um bom
resultado.
Para um banheiro bem iluminado, é fundamental que a luz geral (aquela que
normalmente sai do teto e ilumina todo o espaço) seja difusa. Nesse caso, não é
aconselhável usar spot, que direciona a luz em vez de distribuí-la.
•
A escolha das lâmpadas também é muito importante. No banheiro não se deve usar
a fluorescente, chamada de luz fria, pois deixa a aparência abatida, o que faz as
mulheres saírem de casa extremamente pintadas já que não percebem que assim
estão.

AMBIENTES
Iluminação Banheiro

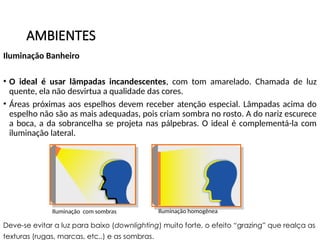

• O ideal é usar lâmpadas incandescentes, com tom amarelado. Chamada de luz
quente, ela não desvirtua a qualidade das cores.
• Áreas próximas aos espelhos devem receber atenção especial. Lâmpadas acima do
espelho não são as mais adequadas, pois criam sombra no rosto. A do nariz escurece
a boca, a da sobrancelha se projeta nas pálpebras. O ideal é complementá-la com
iluminação lateral.
Iluminação homogênea
Iluminação com sombras
Deve-se evitar a luz para baixo (downlighting) muito forte, o efeito “grazing” que realça as
texturas (rugas, marcas, etc..) e as sombras.

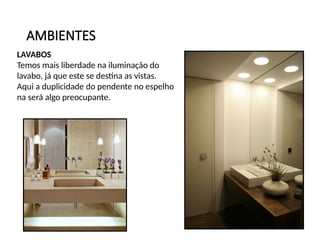

LAVABOS
Temos mais liberdade na iluminação do
lavabo, já que este se destina as vistas.
Aqui a duplicidade do pendente no espelho
na será algo preocupante.
AMBIENTES

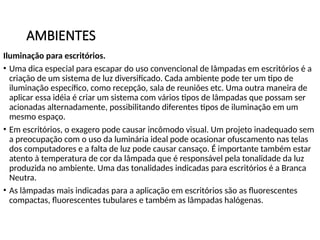

AMBIENTES

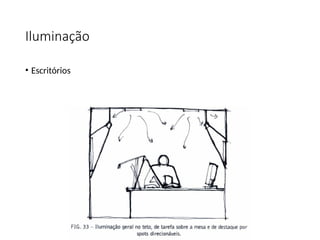

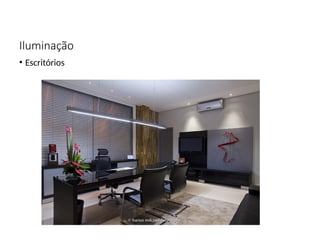

Iluminação para escritórios.
• Uma dica especial para escapar do uso convencional de lâmpadas em escritórios é a
criação de um sistema de luz diversificado. Cada ambiente pode ter um tipo de
iluminação específico, como recepção, sala de reuniões etc. Uma outra maneira de
aplicar essa idéia é criar um sistema com vários tipos de lâmpadas que possam ser
acionadas alternadamente, possibilitando diferentes tipos de iluminação em um
mesmo espaço.
• Em escritórios, o exagero pode causar incômodo visual. Um projeto inadequado sem
a preocupação com o uso da luminária ideal pode ocasionar ofuscamento nas telas
dos computadores e a falta de luz pode causar cansaço. É importante também estar
atento à temperatura de cor da lâmpada que é responsável pela tonalidade da luz
produzida no ambiente. Uma das tonalidades indicadas para escritórios é a Branca
Neutra.
• As lâmpadas mais indicadas para a aplicação em escritórios são as fluorescentes
compactas, fluorescentes tubulares e também as lâmpadas halógenas.

AMBIENTES

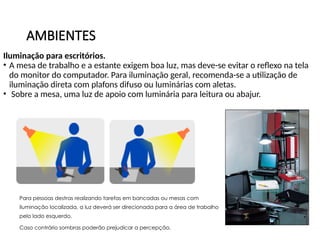

• A mesa de trabalho e a estante exigem boa luz, mas deve-se evitar o reflexo na tela
do monitor do computador. Para iluminação geral, recomenda-se a utilização de
iluminação direta com plafons difuso ou luminárias com aletas.
• Sobre a mesa, uma luz de apoio com luminária para leitura ou abajur.
Para pessoas destras realizando tarefas em bancadas ou mesas com
iluminação localizada, a luz deverá ser direcionada para a área de trabalho
pelo lado esquerdo.
Caso contrário sombras poderão prejudicar a percepção.

AMBIENTES

AMBIENTES

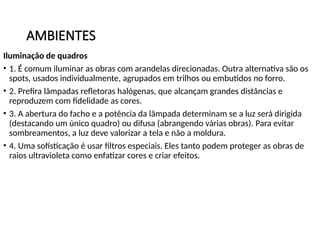

Iluminação de quadros
• 1. É comum iluminar as obras com arandelas direcionadas. Outra alternativa são os
spots, usados individualmente, agrupados em trilhos ou embutidos no forro.
• 2. Prefira lâmpadas refletoras halógenas, que alcançam grandes distâncias e
reproduzem com fidelidade as cores.
• 3. A abertura do facho e a potência da lâmpada determinam se a luz será dirigida
(destacando um único quadro) ou difusa (abrangendo várias obras). Para evitar
sombreamentos, a luz deve valorizar a tela e não a moldura.
• 4. Uma sofisticação é usar filtros especiais. Eles tanto podem proteger as obras de
raios ultravioleta como enfatizar cores e criar efeitos.

AMBIENTES

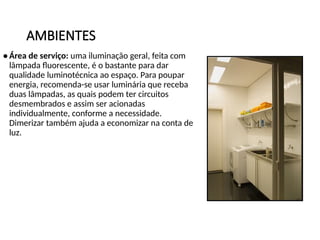

• Área de serviço: uma iluminação geral, feita com
lâmpada fluorescente, é o bastante para dar
qualidade luminotécnica ao espaço. Para poupar
energia, recomenda-se usar luminária que receba
duas lâmpadas, as quais podem ter circuitos
desmembrados e assim ser acionadas
individualmente, conforme a necessidade.
Dimerizar também ajuda a economizar na conta de
luz.

AMBIENTES
• Corredor: uma das maneiras para se
conseguir luminosidade homogênea é
distribuir uma luz geral ao longo do centro
do teto. Outra forma é usar spots duplos
voltados apenas para as paredes. Sancas
ou rasgos lineares no forro, ambos
empregando lâmpadas fluorescentes,
também dão resultado. Vale lembrar que
linhas luminosas longitudinais enfatizam o
comprimento do corredor, enquanto luzes
não contínuas encurtam visualmente o
ambiente

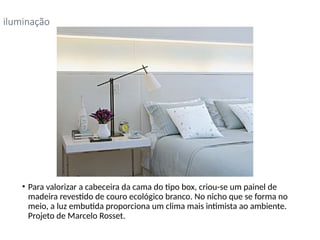

• Para valorizar a cabeceira da cama do tipo box, criou-se um painel de
madeira revestido de couro ecológico branco. No nicho que se forma no
meio, a luz embutida proporciona um clima mais intimista ao ambiente.
Projeto de Marcelo Rosset.
iluminação

iluminação

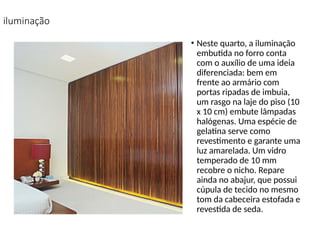

• Neste quarto, a iluminação
embutida no forro conta
com o auxílio de uma ideia
diferenciada: bem em
frente ao armário com
portas ripadas de imbuia,
um rasgo na laje do piso (10
x 10 cm) embute lâmpadas
halógenas. Uma espécie de
gelatina serve como
revestimento e garante uma
luz amarelada. Um vidro
temperado de 10 mm
recobre o nicho. Repare
ainda no abajur, que possui
cúpula de tecido no mesmo
tom da cabeceira estofada e
revestida de seda.

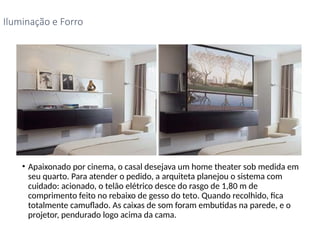

• Apaixonado por cinema, o casal desejava um home theater sob medida em
seu quarto. Para atender o pedido, a arquiteta planejou o sistema com
cuidado: acionado, o telão elétrico desce do rasgo de 1,80 m de
comprimento feito no rebaixo de gesso do teto. Quando recolhido, fica
totalmente camuflado. As caixas de som foram embutidas na parede, e o
projetor, pendurado logo acima da cama.

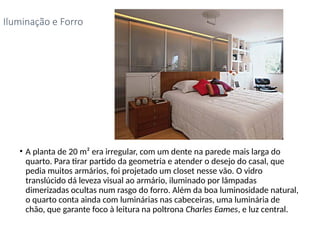

• A planta de 20 m² era irregular, com um dente na parede mais larga do
quarto. Para tirar partido da geometria e atender o desejo do casal, que
pedia muitos armários, foi projetado um closet nesse vão. O vidro
translúcido dá leveza visual ao armário, iluminado por lâmpadas
dimerizadas ocultas num rasgo do forro. Além da boa luminosidade natural,
o quarto conta ainda com luminárias nas cabeceiras, uma luminária de
chão, que garante foco à leitura na poltrona Charles Eames, e luz central.

• O quarto de 23 m² exibe
nichos iluminados por spots
na parede, realçados pelo
acabamento de carvalho.
Neles acomodam-se peças de
arte e criados-mudos. A
mesma madeira emoldura a
cabeceira de couro, sobre a
qual pendem luminárias
articuláveis que ajudam na
hora da leitura.
iluminação

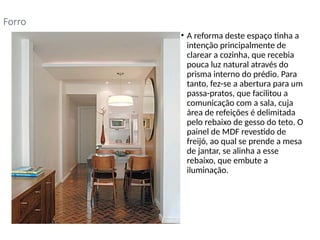

• A reforma deste espaço tinha a
intenção principalmente de
clarear a cozinha, que recebia
pouca luz natural através do
prisma interno do prédio. Para
tanto, fez-se a abertura para um
passa-pratos, que facilitou a
comunicação com a sala, cuja
área de refeições é delimitada
pelo rebaixo de gesso do teto. O
painel de MDF revestido de
freijó, ao qual se prende a mesa
de jantar, se alinha a esse
rebaixo, que embute a
iluminação.
Forro

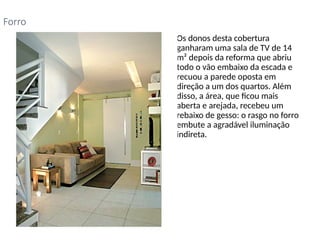

• Os donos desta cobertura
ganharam uma sala de TV de 14
m² depois da reforma que abriu
todo o vão embaixo da escada e
recuou a parede oposta em
direção a um dos quartos. Além
disso, a área, que ficou mais
aberta e arejada, recebeu um
rebaixo de gesso: o rasgo no forro
embute a agradável iluminação
indireta.
Forro

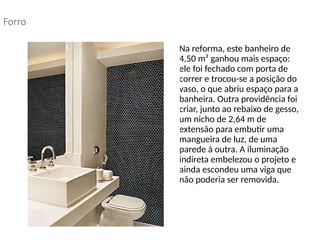

• Na reforma, este banheiro de
4,50 m² ganhou mais espaço:
ele foi fechado com porta de
correr e trocou-se a posição do
vaso, o que abriu espaço para a
banheira. Outra providência foi
criar, junto ao rebaixo de gesso,
um nicho de 2,64 m de
extensão para embutir uma
mangueira de luz, de uma
parede à outra. A iluminação
indireta embelezou o projeto e
ainda escondeu uma viga que
não poderia ser removida.
Forro

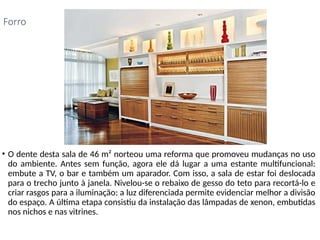

• O dente desta sala de 46 m² norteou uma reforma que promoveu mudanças no uso
do ambiente. Antes sem função, agora ele dá lugar a uma estante multifuncional:
embute a TV, o bar e também um aparador. Com isso, a sala de estar foi deslocada
para o trecho junto à janela. Nivelou-se o rebaixo de gesso do teto para recortá-lo e
criar rasgos para a iluminação: a luz diferenciada permite evidenciar melhor a divisão
do espaço. A última etapa consistiu da instalação das lâmpadas de xenon, embutidas
nos nichos e nas vitrines.
Forro

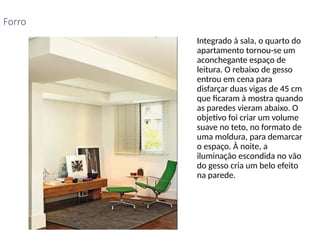

• Integrado à sala, o quarto do
apartamento tornou-se um
aconchegante espaço de
leitura. O rebaixo de gesso
entrou em cena para
disfarçar duas vigas de 45 cm
que ficaram à mostra quando
as paredes vieram abaixo. O
objetivo foi criar um volume
suave no teto, no formato de
uma moldura, para demarcar
o espaço. À noite, a
iluminação escondida no vão
do gesso cria um belo efeito
na parede.
Forro

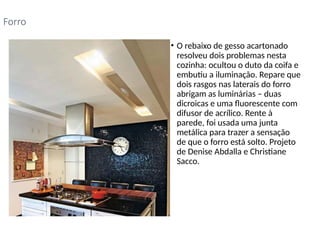

• O rebaixo de gesso acartonado
resolveu dois problemas nesta
cozinha: ocultou o duto da coifa e
embutiu a iluminação. Repare que
dois rasgos nas laterais do forro
abrigam as luminárias – duas
dicroicas e uma fluorescente com
difusor de acrílico. Rente à
parede, foi usada uma junta
metálica para trazer a sensação
de que o forro está solto. Projeto
de Denise Abdalla e Christiane
Sacco.
Forro

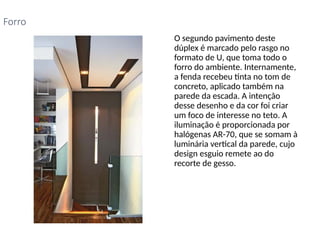

• O segundo pavimento deste
dúplex é marcado pelo rasgo no
formato de U, que toma todo o
forro do ambiente. Internamente,
a fenda recebeu tinta no tom de
concreto, aplicado também na
parede da escada. A intenção
desse desenho e da cor foi criar
um foco de interesse no teto. A
iluminação é proporcionada por
halógenas AR-70, que se somam à
luminária vertical da parede, cujo
design esguio remete ao do
recorte de gesso.
Forro

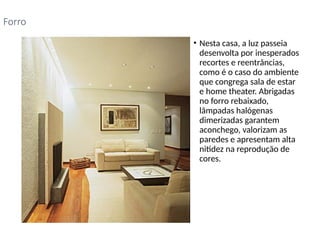

• Nesta casa, a luz passeia
desenvolta por inesperados
recortes e reentrâncias,
como é o caso do ambiente
que congrega sala de estar
e home theater. Abrigadas
no forro rebaixado,
lâmpadas halógenas
dimerizadas garantem
aconchego, valorizam as
paredes e apresentam alta
nitidez na reprodução de
cores.
Forro

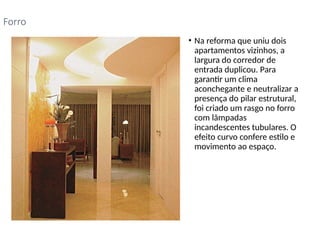

• Na reforma que uniu dois
apartamentos vizinhos, a
largura do corredor de
entrada duplicou. Para
garantir um clima
aconchegante e neutralizar a
presença do pilar estrutural,
foi criado um rasgo no forro
com lâmpadas
incandescentes tubulares. O
efeito curvo confere estilo e
movimento ao espaço.
Forro

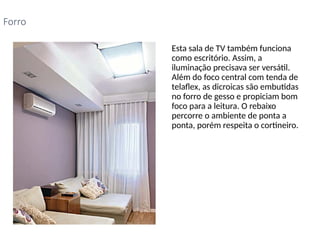

• Esta sala de TV também funciona
como escritório. Assim, a
iluminação precisava ser versátil.
Além do foco central com tenda de
telaflex, as dicroicas são embutidas
no forro de gesso e propiciam bom
foco para a leitura. O rebaixo
percorre o ambiente de ponta a
ponta, porém respeita o cortineiro.
Forro

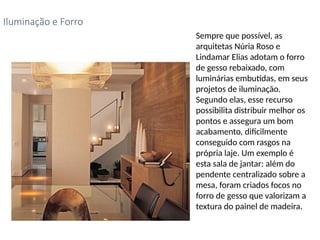

Sempre que possível, as
arquitetas Núria Roso e
Lindamar Elias adotam o forro
de gesso rebaixado, com
luminárias embutidas, em seus
projetos de iluminação.
Segundo elas, esse recurso
possibilita distribuir melhor os
pontos e assegura um bom
acabamento, dificilmente
conseguido com rasgos na
própria laje. Um exemplo é
esta sala de jantar: além do
pendente centralizado sobre a
mesa, foram criados focos no
forro de gesso que valorizam a
textura do painel de madeira.

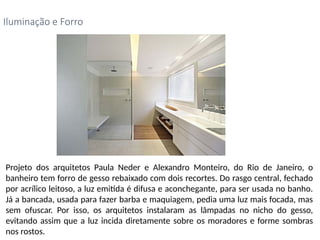

Projeto dos arquitetos Paula Neder e Alexandro Monteiro, do Rio de Janeiro, o
banheiro tem forro de gesso rebaixado com dois recortes. Do rasgo central, fechado
por acrílico leitoso, a luz emitida é difusa e aconchegante, para ser usada no banho.
Já a bancada, usada para fazer barba e maquiagem, pedia uma luz mais focada, mas
sem ofuscar. Por isso, os arquitetos instalaram as lâmpadas no nicho do gesso,
evitando assim que a luz incida diretamente sobre os moradores e forme sombras
nos rostos.

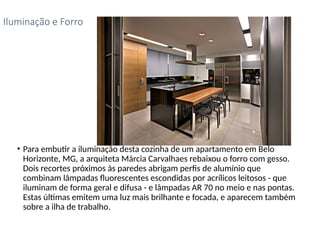

• Para embutir a iluminação desta cozinha de um apartamento em Belo
Horizonte, MG, a arquiteta Márcia Carvalhaes rebaixou o forro com gesso.
Dois recortes próximos às paredes abrigam perfis de alumínio que
combinam lâmpadas fluorescentes escondidas por acrílicos leitosos - que
iluminam de forma geral e difusa - e lâmpadas AR 70 no meio e nas pontas.
Estas últimas emitem uma luz mais brilhante e focada, e aparecem também
sobre a ilha de trabalho.

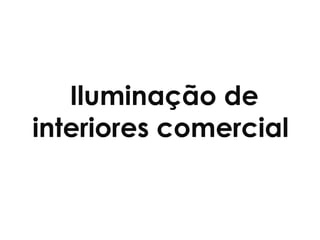

Iluminação de
interiores comercial

A função - Irá determinar o tipo de luz que o ambiente precisa.
Primeiro Objetivo – Boas condições de visão associadas à
visibilidade, segurança e orientação dentro de um determinado
ambiente. Está intimamente associado às atividades laborativas e
produtivas – escritórios, escolas, bibliotecas, bancos, etc.
É a luz da razão.
Objetivos da iluminação comercial

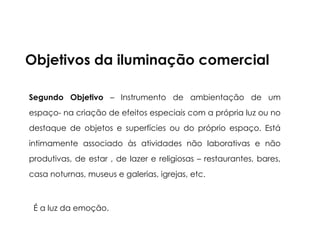

Segundo Objetivo – Instrumento de ambientação de um
espaço- na criação de efeitos especiais com a própria luz ou no
destaque de objetos e superfícies ou do próprio espaço. Está
intimamente associado às atividades não laborativas e não
produtivas, de estar , de lazer e religiosas – restaurantes, bares,
casa noturnas, museus e galerias, igrejas, etc.
É a luz da emoção.
Objetivos da iluminação comercial

Fonte: LIGHTWORKS
Profissional Airton José Pimenta

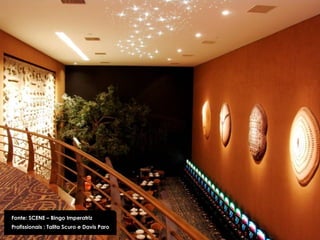

Fonte: SCENE – Bingo Imperatriz
Profissionais : Talita Scuro e Davis Paro

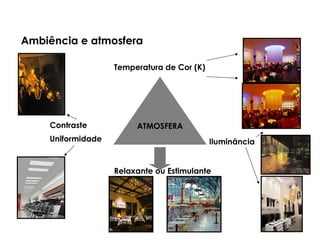

Relaxante ou Estimulante
ATMOSFERA
Iluminância
Contraste
Uniformidade
Temperatura de Cor (K)
Ambiência e atmosfera

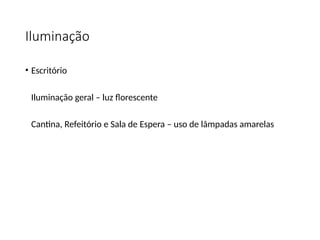

Iluminação
• Escritório
Iluminação geral – luz florescente
Cantina, Refeitório e Sala de Espera – uso de lâmpadas amarelas

Iluminação
• Salas de Reunião

Iluminação

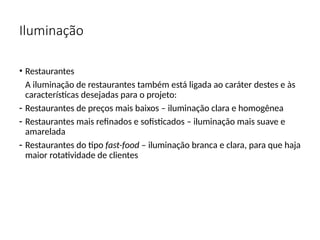

• Restaurantes
A iluminação de restaurantes também está ligada ao caráter destes e às
características desejadas para o projeto:
- Restaurantes de preços mais baixos – iluminação clara e homogênea
- Restaurantes mais refinados e sofisticados – iluminação mais suave e
amarelada
- Restaurantes do tipo fast-food – iluminação branca e clara, para que haja
maior rotatividade de clientes

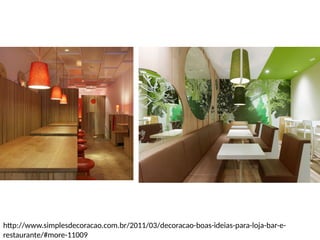

http://www.simplesdecoracao.com.br/2011/03/decoracao-boas-ideias-para-loja-bar-e-
restaurante/#more-11009

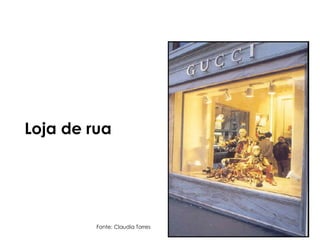

Loja de rua
Fonte: Claudia Torres

Loja em shopping
Vitrine: Cena /dramaticidade

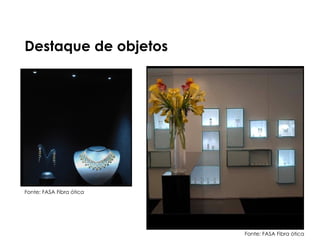

Destaque de objetos
Fonte: FASA Fibra ótica
Fonte: FASA Fibra ótica

Iluminação geral, decorativa,
perimetral

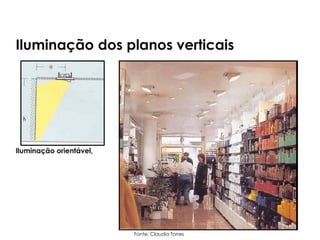

Iluminação dos planos verticais
Iluminação orientável,

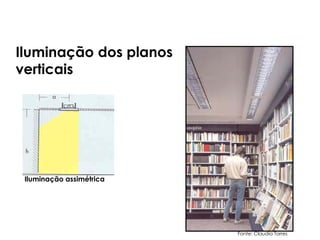

Iluminação dos planos
verticais
Iluminação assimétrica

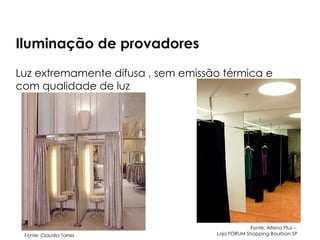

Iluminação de provadores
Luz extremamente difusa , sem emissão térmica e
com qualidade de luz
Fonte: Altena Plus –
Loja FORUM Shopping Bourbon SP

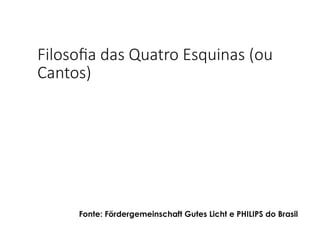

Filosofia das Quatro Esquinas (ou
Cantos)
Fonte: Fördergemeinschaft Gutes Licht e PHILIPS do Brasil

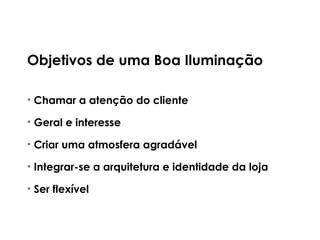

Objetivos de uma Boa Iluminação
• Chamar a atenção do cliente
• Geral e interesse
• Criar uma atmosfera agradável
• Integrar-se a arquitetura e identidade da loja
• Ser flexível

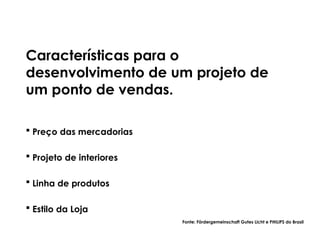

Características para o
desenvolvimento de um projeto de
um ponto de vendas.
 Preço das mercadorias
 Projeto de interiores
 Linha de produtos
 Estilo da Loja

BAIXO ORÇAMENTO;
EXPOSIÇÃO EM MASSA;
AUTO ATENDIMENTO
VALORIZA O DINHEIRO;
APRESENTAÇÃO SÓBRIA;
CONTATO SOCIAL
QUALIDADE;
DECORAÇÃO;
COMPRA POR IMPULSO
PREÇOS CLASSE A (ALTOS);
AMBIENTE REQUINTADO;
SERVIÇO PERSONALIZADO
A
B
C
D

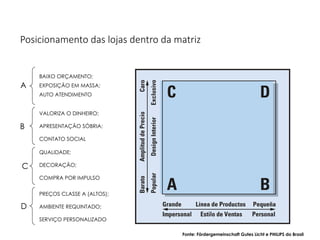

Posicionamento das lojas dentro da matriz

1. POPULARES / LOJAS DE
DESCONTOS
2. SUPERMERCADOS
3. LOJAS DE DEPARTAMENTOS
4. AUTO ATENDIMENTO / HOME
CENTERS
5. MODA (Vestuários, calçados)
6. AUDIO / VÍDEO
7. LOJA EXCLUSIVA,
ESPECIALIZADA
8. PEQUENO VAREJO
9. DECORAÇÃO DE INTERIORES

Fonte: Site Altena Brasil
Fórum
Lojas

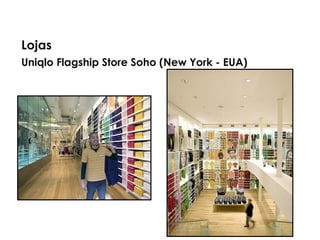

Uniqlo Flagship Store Soho (New York - EUA)
Lojas

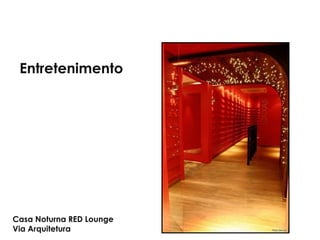

Casa Noturna RED Lounge

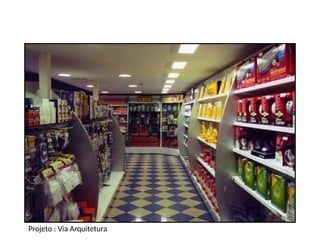

Via Arquitetura
Entretenimento

Restaurante
Philip Stark
Fibra ótica
Side Light

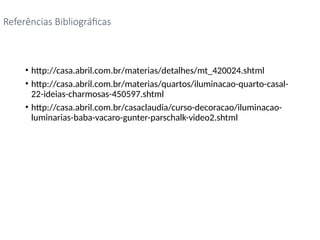

• http://casa.abril.com.br/materias/detalhes/mt_420024.shtml
• http://casa.abril.com.br/materias/quartos/iluminacao-quarto-casal-
22-ideias-charmosas-450597.shtml
• http://casa.abril.com.br/casaclaudia/curso-decoracao/iluminacao-
luminarias-baba-vacaro-gunter-parschalk-video2.shtml
Referências Bibliográficas

aula iluminação design ...........................

Mais conteúdo relacionado

Semelhante a aula iluminação design ...........................

aula iluminação design ...........................
