O documento apresenta um programa de treinamento para mestres e contra-mestres com informações sobre a estrutura de concreto armado. Inclui um cronograma de produção por equipe, um plano de conferência de eixos de pilares e um plano de programação de concretagem.

1. PROGRAMA DE TREINAMENTO
MESTRES E CONTRAMESTRES
O JEITO GOLDSZTEIN DE SER:
ESTRUTURA DE CONCRETO ARMADO
IN LOCO

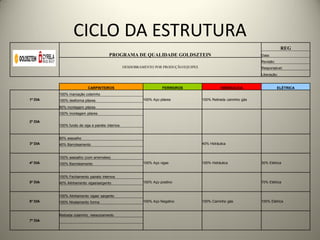

2. CICLO DA ESTRUTURA
REG
PROGRAMA DE QUALIDADE GOLDSZTEIN Data:
Revisão:
DESDOBRAMENTO POR PRODUÇÃO/EQUIPES Responsável:
Liberação:
CARPINTEIROS FERREIROS HIDRÁULICA ELÉTRICA
100% marcação colarinho
1º DIA 100% desforma pilares 100% Aço pilares 100% Retirada caminho gás
80% montagem pilares
100% montagem pilares
2º DIA
100% fundo de viga e painéis internos
80% assoalho
3º DIA 40% Barroteamento 40% Hidráulica
100% assoalho (com arremates)
4º DIA 100% Barroteamento 100% Aço vigas 100% Hidráulica 30% Elétrica
100% Fechamento painéis internos
5º DIA 40% Alinhamento vigas/sargento 100% Aço positivo 70% Elétrica
100% Alinhamento vigas/ sargento
6º DIA 100% Nivelamento forma 100% Aço Negativo 100% Caminho gás 100% Elétrica
Retirada colarinho, reescoramento
7º DIA

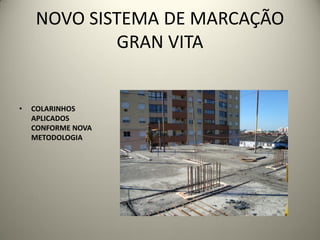

3. NOVO SISTEMA DE MARCAÇÃO
GRAN VITA
• COLARINHOS
APLICADOS
CONFORME NOVA
METODOLOGIA

4. NOVO SISTEMA DE MARCAÇÃO
GRAN VITA
CYRELA
GOLDSZTEIN CYRELA

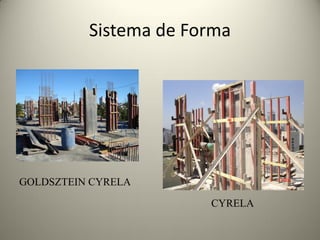

5. Sistema de Forma
GOLDSZTEIN CYRELA
CYRELA

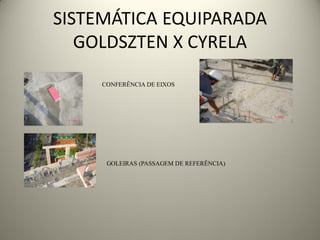

6. SISTEMÁTICA EQUIPARADA
GOLDSZTEN X CYRELA
CONFERÊNCIA DE EIXOS
GOLEIRAS (PASSAGEM DE REFERÊNCIA)

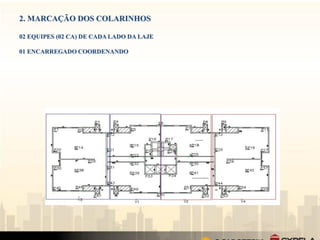

7. 2. MARCAÇÃO DOS COLARINHOS
02 EQUIPES (02 CA) DE CADA LADO DA LAJE
01 ENCARREGADO COORDENANDO

8. CONFERÊNCIA: MESTRE + ENGENHEIRO
OBRA: GRAN
VITA

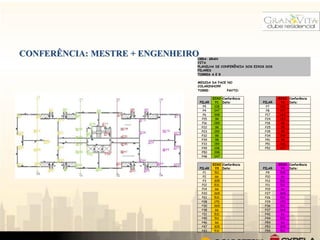

PLANILHA DE CONFERÊNCIA DOS EIXOS
DOS PILARES
TORRES A E B
MEDIDA DA FACE NO
COLARINHO!!!!!
TORRE: PAVTO:
EIXO Conferência EIXO Conferência
PILAR X1 Data: PILAR X2 Data:
P30 266 P01 215
P45 215 P20 266
P38 130 P2 160
P46 160 P14 130
P47 351 P28 421
P31 175 P3 351
P43 80 P12 80
P48 351 P21 175
P32 310 P4 351
P39 80 P5 160
P49 160 P15 80
P33 80 P22 310
P50 326 P23 180
P34 80 P16 25
P35 310 P6 326
P41 80 P17 25
P51 160 P24 201
P52 351 P7 160
P36 175 P18 80
P44 80 P25 310
P53 351 P8 351
P54 160 P13 80
P42 130 P26 175
P37 266 P9 351
P55 215 P29 421
P10 160
P19 130
P11 215
P27 266

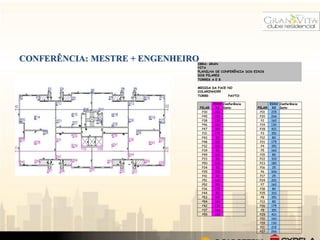

9. CONFERÊNCIA: MESTRE + ENGENHEIRO
OBRA: GRAN
VITA
PLANILHA DE CONFERÊNCIA DOS EIXOS DOS
PILARES
TORRES A E B
MEDIDA DA FACE NO
COLARINHO!!!!!
TORRE: PAVTO:
EIXO Conferência EIXO Conferência
PILAR Y1 Data: PILAR Y2 Data:
P5 108 P7 108
P4 347 P8 347
P6 398 P17 283
P15 98 P24 153
P16 289 P18 98
P22 98 P25 98
P23 159 P35 98
P32 98 P34 159
P39 98 P41 98
P33 159 P51 108
P49 108 P52 347
P50 398
P48 347
EIXO Conferência EIXO Conferência
PILAR Y3 Data: PILAR Y4 Data:
P1 511 P9 305
P2 66 P10 66
P3 305 P13 531
P12 531 P11 511
P14 66 P19 66
P20 365 P27 365
P21 531 P26 531
P28 170 P29 170
P30 365 P36 531
P38 66 P37 365
P31 531 P42 66
P45 511 P44 531
P46 66 P54 66
P47 305 P53 305
P43 531 P55 511

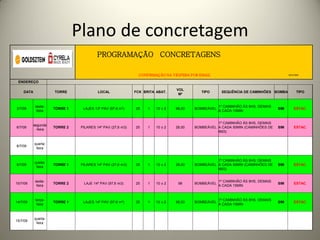

10. Plano de concretagem
PROGRAMAÇÃO CONCRETAGENS
CONFIRMAÇÃO NA VÉSPERA POR EMAIL 02/ 07/ 2009
ENDEREÇO
VOL
DATA TORRE LOCAL FCK BRITA ABAT. TIPO SEQUÊNCIA DE CAMINHÕES BOMBA TIPO
M³
sexta- 1º CAMINHÃO ÀS 8HS, DEMAIS
3/7/09 TORRE 1 LAJES 13º PAV (97,6 m³) 25 1 10 ± 2 98,00 BOMBEÁVEL SIM ESTAC.
feira A CADA 15MIN
1º CAMINHÃO ÀS 8HS, DEMAIS
segunda
6/7/09 TORRE 2 PILARES 14º PAV (27,6 m3) 25 1 10 ± 2 28,00 BOMBEÁVEL A CADA 50MIN (CAMINHÕES DE SIM ESTAC.
-feira
6M3)
quarta-
8/7/09
feira
1º CAMINHÃO ÀS 8HS, DEMAIS
quinta-
9/7/09 TORRE 1 PILARES 14º PAV (27,6 m3) 25 1 10 ± 2 28,00 BOMBEÁVEL A CADA 50MIN (CAMINHÕES DE SIM ESTAC.
feira
6M3)
sexta- 1º CAMINHÃO ÀS 8HS, DEMAIS
10/7/09 TORRE 2 LAJE 14º PAV (97,6 m3) 25 1 10 ± 2 98 BOMBEÁVEL SIM ESTAC.
feira A CADA 15MIN
terça- 1º CAMINHÃO ÀS 8HS, DEMAIS
14/7/09 TORRE 1 LAJES 14º PAV (97,6 m³) 25 1 10 ± 2 98,00 BOMBEÁVEL SIM ESTAC.
feira A CADA 15MIN
quarta-
15/7/09
feira

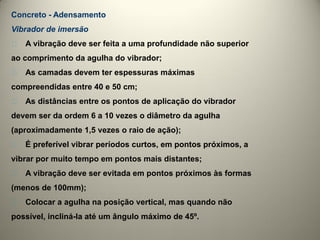

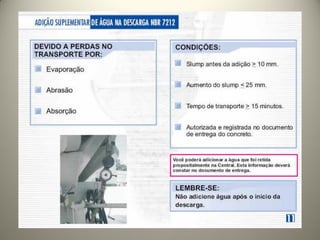

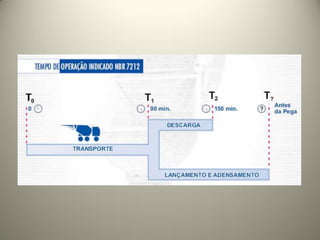

14. Concreto - Adensamento
Vibrador de imersão
􀁘 A vibração deve ser feita a uma profundidade não superior
ao comprimento da agulha do vibrador;
􀁘 As camadas devem ter espessuras máximas
compreendidas entre 40 e 50 cm;
􀁘 As distâncias entre os pontos de aplicação do vibrador
devem ser da ordem 6 a 10 vezes o diâmetro da agulha
(aproximadamente 1,5 vezes o raio de ação);
􀁘 É preferível vibrar períodos curtos, em pontos próximos, a
vibrar por muito tempo em pontos mais distantes;
􀁘 A vibração deve ser evitada em pontos próximos às formas
(menos de 100mm);
􀁘 Colocar a agulha na posição vertical, mas quando não
possível, incliná-la até um ângulo máximo de 45º.

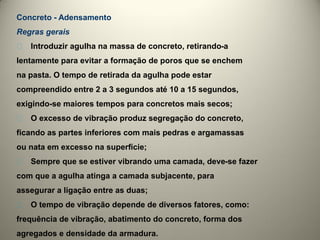

15. Concreto - Adensamento
Regras gerais
􀁘 Introduzir agulha na massa de concreto, retirando-a
lentamente para evitar a formação de poros que se enchem
na pasta. O tempo de retirada da agulha pode estar
compreendido entre 2 a 3 segundos até 10 a 15 segundos,
exigindo-se maiores tempos para concretos mais secos;
􀁘 O excesso de vibração produz segregação do concreto,
ficando as partes inferiores com mais pedras e argamassas
ou nata em excesso na superfície;
􀁘 Sempre que se estiver vibrando uma camada, deve-se fazer
com que a agulha atinga a camada subjacente, para
assegurar a ligação entre as duas;
􀁘 O tempo de vibração depende de diversos fatores, como:
frequência de vibração, abatimento do concreto, forma dos
agregados e densidade da armadura.

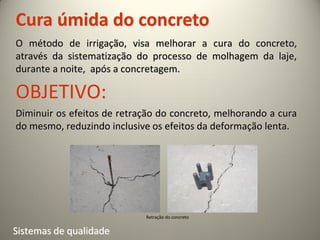

16. Cura úmida do concreto
O método de irrigação, visa melhorar a cura do concreto,
através da sistematização do processo de molhagem da laje,
durante a noite, após a concretagem.
OBJETIVO:
Diminuir os efeitos de retração do concreto, melhorando a cura
do mesmo, reduzindo inclusive os efeitos da deformação lenta.
Retração do concreto
Sistemas de qualidade

17. MÉTODO DE FUNCIONAMENTO:
Funciona em conjunto com o sistema provisório de recalque
d’agua, através de um comando elétrico; manual durante o dia e
automático a noite.
Através de um temporizador , é feita a programação para que
seja ligada a bomba d´água durante períodos alternados, para
irrigação por aspersores e gotejamento.
Obs.: Este sistema deverá operar nos três primeiros dias após
concreto da laje.
“ Tem de ter um dono / responsável”
Sistemas de qualidade

18. PASSO A PASSO:
1.2. Finalidade
Temporizar o fluxo de água durante a irrigação, evitando o desperdício de
água e energia elétrica.

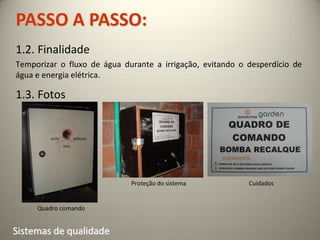

1.3. Fotos
AUTO MANUAL
DESL
Proteção do sistema Cuidados
Quadro comando
Sistemas de qualidade

19. PASSO A PASSO:

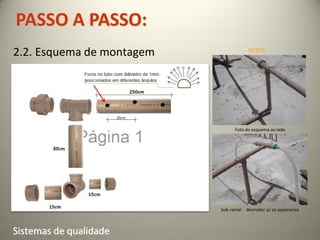

2.2. Esquema de montagem FOTOS
Foto do esquema ao lado
Sub-ramal - devirador p/ os aspersores
Sistemas de qualidade

20. PASSO A PASSO:
2.2. Área atingida pelo sistema de irrigação
FOTOS
Ramal de abastecimento da irrigação
Sistema removível da ligação da irrigação
Sistemas de qualidade
