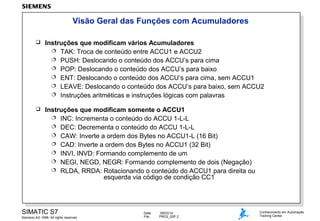

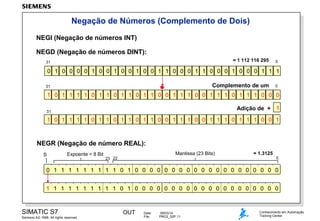

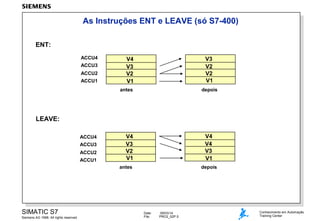

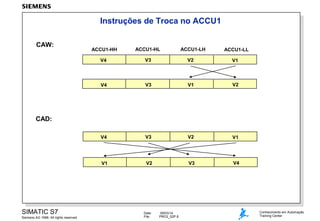

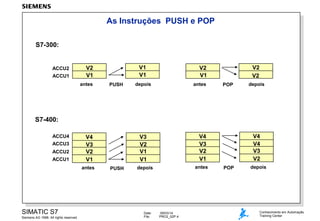

O documento descreve funções com acumuladores no SIMATIC S7, incluindo instruções que modificam vários acumuladores como TAK, PUSH e POP, e instruções que modificam somente o ACCU1 como INC, DEC e CAW. Também apresenta instruções aritméticas, lógicas e de formação de complemento para manipular dados nos acumuladores.
O documento apresenta um curso de treinamento para o sistema de automação SIMATIC S7 da Siemens. O curso abrange tópicos como introdução ao S7, hardware, programação, operações lógicas e temporizadores, contadores, dados, blocos de função e programação.
Criação de projetos
Blocks: Criação de blocos de funções e OBs
Hardware Configuration: Configuração de hardware
Connections: Configuração de comunicações
Monitoring: Monitoramento de sinalizações e variáveis
Diagnostics: Diagnóstico de erros
Online Tools: Ferramentas online
Settings: Configurações do ambiente de trabalho
Visualizações: Criação de telas gráficas
SIMATIC Manager: Gerenciamento de projetos
SIMATIC Logo!: Programação do SIMATIC Logo!
SIMATIC S7-GRAPH: Programa
O documento descreve conceitos de comunicação entre controladores SIMATIC S7, incluindo:
1) Comunicação via MPI usando endereços e conexões ponto a ponto;
2) Uso de dados globais para compartilhamento de dados entre controladores através de círculos de dados;
3) Configuração e monitoramento de comunicação via dados globais usando ferramentas como HW Config e Define Global Data.
O documento fornece uma visão geral dos sistemas de automação da Siemens, incluindo controladores SIMATIC S7/C7/M7, software STEP 7, ferramentas de programação como S7-GRAPH e CFC, e comunicação industrial como PROFIBUS e Industrial Ethernet.
O documento discute armazenamento de dados em blocos de dados no SIMATIC S7, incluindo tipos de dados elementares e complexos, blocos de dados, arrays, estruturas e tipos de dados definidos pelo usuário. É apresentada uma visão geral dos conceitos e exemplos de como criar, acessar e endereçar elementos em blocos de dados.
O documento descreve o uso de símbolos e endereçamento simbólico no SIMATIC S7. Explica como criar e editar uma tabela de símbolos, incluindo importar, exportar, filtrar e ordenar símbolos. Também mostra como editar símbolos nos editores LAD, STL e FBD.
O documento discute o diagnóstico de erros em sistemas SIMATIC S7. Ele explica como exibir mensagens de diagnóstico da CPU, escrever mensagens do usuário no buffer de diagnóstico usando SFC 52, e configurar mensagens de texto personalizadas. Também descreve como módulos com capacidade de diagnóstico podem disparar interrupções de diagnóstico e como exibir diagnóstico de hardware no SIMATIC Manager.
O documento contém 40 páginas de exercícios relacionados ao sistema SIMATIC S7 e programação de PLCs Siemens. Os exercícios cobrem tópicos como criação de projetos, programação, depuração de erros, comunicação entre CPUs e monitoramento de variáveis em estações diferentes.
O documento apresenta um curso de treinamento para o sistema de automação SIMATIC S7 da Siemens. O curso abrange tópicos como introdução ao S7, hardware, programação, operações lógicas e temporizadores, contadores, dados, blocos de função e programação.
Criação de projetos
Blocks: Criação de blocos de funções e OBs
Hardware Configuration: Configuração de hardware
Connections: Configuração de comunicações
Monitoring: Monitoramento de sinalizações e variáveis
Diagnostics: Diagnóstico de erros
Online Tools: Ferramentas online
Settings: Configurações do ambiente de trabalho
Visualizações: Criação de telas gráficas
SIMATIC Manager: Gerenciamento de projetos
SIMATIC Logo!: Programação do SIMATIC Logo!
SIMATIC S7-GRAPH: Programa
O documento descreve conceitos de comunicação entre controladores SIMATIC S7, incluindo:
1) Comunicação via MPI usando endereços e conexões ponto a ponto;
2) Uso de dados globais para compartilhamento de dados entre controladores através de círculos de dados;
3) Configuração e monitoramento de comunicação via dados globais usando ferramentas como HW Config e Define Global Data.
O documento fornece uma visão geral dos sistemas de automação da Siemens, incluindo controladores SIMATIC S7/C7/M7, software STEP 7, ferramentas de programação como S7-GRAPH e CFC, e comunicação industrial como PROFIBUS e Industrial Ethernet.
O documento discute armazenamento de dados em blocos de dados no SIMATIC S7, incluindo tipos de dados elementares e complexos, blocos de dados, arrays, estruturas e tipos de dados definidos pelo usuário. É apresentada uma visão geral dos conceitos e exemplos de como criar, acessar e endereçar elementos em blocos de dados.
O documento descreve o uso de símbolos e endereçamento simbólico no SIMATIC S7. Explica como criar e editar uma tabela de símbolos, incluindo importar, exportar, filtrar e ordenar símbolos. Também mostra como editar símbolos nos editores LAD, STL e FBD.
O documento discute o diagnóstico de erros em sistemas SIMATIC S7. Ele explica como exibir mensagens de diagnóstico da CPU, escrever mensagens do usuário no buffer de diagnóstico usando SFC 52, e configurar mensagens de texto personalizadas. Também descreve como módulos com capacidade de diagnóstico podem disparar interrupções de diagnóstico e como exibir diagnóstico de hardware no SIMATIC Manager.
O documento contém 40 páginas de exercícios relacionados ao sistema SIMATIC S7 e programação de PLCs Siemens. Os exercícios cobrem tópicos como criação de projetos, programação, depuração de erros, comunicação entre CPUs e monitoramento de variáveis em estações diferentes.
Este documento descreve as áreas de memória e registradores em uma CPU S7, incluindo acumuladores, memória de trabalho, registradores de endereços, palavras de status e estrutura. Também explica como checar os bits de status e usar instruções dependentes de status, como saltos condicionais.
O documento apresenta uma introdução a um curso de treinamento sobre o sistema de automação SIMATIC S7 da Siemens, abordando tópicos como configuração de hardware, programação, operações lógicas e temporização. É composto por 15 arquivos que descrevem o conteúdo programático do curso seção a seção.
O documento descreve operações digitais e formatos de números no SIMATIC S7, incluindo instruções para contadores e temporizadores. É apresentado o funcionamento de contadores, instruções de bits para contadores e exemplos de temporizadores como ON Delay, Stored ON Delay e Pulse.
O documento fornece uma visão geral dos principais produtos e soluções da Siemens para automação industrial, incluindo controladores SIMATIC S7/C7/M7, software STEP 7, linguagens de programação como LAD, FBD, SCL, ferramentas gráficas como S7-GRAPH e S7-HiGraph, soluções de comunicação industrial SIMATIC NET e ferramentas de engenharia como S7-PLCSIM, S7-PDIAG e DOCPRO.
O documento fornece uma introdução e revisão sobre o sistema PLC SIMATIC S7 da Siemens, incluindo:
1) Uma lista dos tópicos que serão abordados no treinamento;
2) Duas configurações possíveis para a unidade de treinamento S7-300 com diferentes módulos de I/O;
3) Uma descrição funcional de uma planta de engarrafamento como exemplo prático.
O documento descreve a composição típica de um controle numérico computadorizado (CNC), incluindo seus principais componentes como fonte de alimentação, CPU, teclado, painel de controle, placas de memória e acionamentos dos motores. Também explica conceitos como dados de máquina, velocidades, limites e como um CNC funciona para controlar uma máquina ferramenta.
O documento descreve instruções de salto e acumuladores no SIMATIC S7. Ele explica a estrutura da palavra de status, instruções de salto dependentes de bits de status e códigos de condição, e instruções que modificam acumuladores como incrementar, decrementar, trocar, deslocar e rotacionar valores. Exemplos demonstram como usar essas instruções em programas.
O documento descreve diferentes técnicas de passagem de parâmetros para funções e blocos de funções no S7-300/400, incluindo:
1) Passagem de arrays, dados complexos, ponteiros e parâmetros atuais;
2) Acesso indireto a parâmetros usando registradores de área e deslocamento de endereço;
3) Limitações na profundidade de aninhamento de parâmetros.
O documento fornece uma introdução à família SIMATIC S7 da Siemens, incluindo seus principais componentes de hardware e software. É descrito o funcionamento e configuração dos controladores SIMATIC S7-200, S7-300 e S7-400, assim como seus módulos de entrada/saída e terminais de programação. O documento também apresenta informações sobre a instalação e uso do software STEP 7 para programação dos controladores SIMATIC S7.
1) O documento discute endereçamento indireto e instruções que usam registradores de endereços em S7-300/400. Ele explica como usar ponteiros de 16 e 32 bits para endereçar variáveis em memória indiretamente.
2) É mostrado como carregar e transferir dados usando registradores de endereço e ponteiros. Exemplos demonstram endereçamento indireto de áreas internas e cruzadas.
3) O documento também explica como abrir e usar bancos de dados com endereçamento indireto e
1) O documento discute endereçamento indireto e instruções que usam registradores de endereços em S7-300/400. Ele explica como usar ponteiros de 16 e 32 bits para endereçar variáveis em memória indiretamente.
2) É mostrado como carregar e transferir dados usando registradores de endereço e ponteiros. Exemplos demonstram endereçamento indireto de áreas internas e cruzadas.
3) O documento também explica como abrir e usar bancos de dados com endereçamento indireto e
1) O documento discute endereçamento indireto e instruções que usam registradores de endereços em S7-300/400. Ele explica como usar ponteiros de 16 e 32 bits para endereçar variáveis em memória indiretamente.
2) É mostrado como carregar e transferir dados usando registradores de endereço e ponteiros. Exemplos demonstram endereçamento indireto de áreas internas e cruzadas.
3) O documento também explica como abrir e usar bancos de dados com endereçamento indireto e
O documento descreve os tipos de blocos utilizados na programação do controlador lógico programável SIMATIC S7-1200, incluindo blocos de organização, funções, blocos de função e blocos de dados. Além disso, fornece um exemplo de programação de um bloco de função para controlar uma esteira e as etapas para implementar este programa no S7-1200.
O documento descreve os diferentes tipos de blocos utilizados para programação do controlador lógico programável SIMATIC S7-1200, incluindo blocos de organização, blocos de função, funções e blocos de dados. Além disso, fornece exemplos de como esses blocos podem ser usados para criar um programa estruturado para controlar uma esteira.
Este documento descreve como configurar a comunicação entre dois controladores SIMATIC S7-1200 usando o software STEP 7 Professional V11. Inclui instruções sobre como adicionar uma segunda CPU ao projeto, interligar os controladores e programar blocos de comunicação para transmitir e receber dados.
1) O documento apresenta informações sobre tempos IEC e contadores IEC no SIMATIC S7-1200, incluindo exemplos de programação.
2) Dois exemplos de programação são fornecidos: um controlador de prensa com temporizador e um controlador de esteira com contador.
3) O documento explica conceitos como instâncias individuais, múltiplas instâncias e blocos de dados de instância no contexto da programação do S7-1200.
TIA PORTAL Sitrain operações binárias e digitaisJuremir Almeida
O documento descreve um treinamento sobre operações binárias e digitais, incluindo objetivos de aprendizagem como programar lógicas binárias, usar temporizadores, contadores e comparadores. Ele fornece instruções sobre esses tópicos e exercícios para praticar programação de esteiras, sinaleiros, contagem de peças e temporização de transporte.
O documento descreve um treinamento sobre operações binárias e digitais, incluindo: instruções lógicas, temporizadores, contadores, conversões, funções matemáticas e programação. O objetivo é ensinar participantes a programar essas operações e familiarizá-los com suas aplicações.
O documento fornece instruções sobre operações binárias e digitais, incluindo lógicas binárias, temporizadores, contadores, comparadores, funções matemáticas, instruções de movimentação, conversão e controle de programa. Ele também apresenta exercícios para aplicar essas operações no controle de uma esteira e na contagem de peças transportadas.
O documento descreve um treinamento sobre operações binárias e digitais, incluindo objetivos de aprendizagem como programar lógicas binárias, usar temporizadores, contadores e comparadores, e familiarizar-se com funções matemáticas e instruções de programação. Ele também fornece exemplos de código e exercícios para praticar os tópicos cobertos.
Configure the high and low limits and alarms
9. Configure in chart P113:
• PV_In: Interconnection to Address: “LT114”
• SP_In: Interconnection to Address: “SP114”
• AutAct: Interconnection to Address: “P113_AutAct”
• Run: Interconnection to Address: “P113_Run”
• Stop: Interconnection to Address: “P113_Stop”
10. Configure in chart V112:
• PV_In: Interconnection to Address: “LT114”
• SP_In: Interconnection to Address: “SP114”
• AutAct: Interconnection to Address: “V112_Aut
The document discusses syntax rules for naming conventions in PCS 7 projects, including:
- Special characters that should not be used such as ?, ", /, etc. in different areas like ES, OS, etc.
- Maximum length of names for objects in CFCs, SFCs, blocks, and other project components which generally range between 8-24 characters.
- Specific rules for different components like variables, charts, libraries, projects, etc. regarding allowed characters and maximum lengths.
Este documento descreve as áreas de memória e registradores em uma CPU S7, incluindo acumuladores, memória de trabalho, registradores de endereços, palavras de status e estrutura. Também explica como checar os bits de status e usar instruções dependentes de status, como saltos condicionais.
O documento apresenta uma introdução a um curso de treinamento sobre o sistema de automação SIMATIC S7 da Siemens, abordando tópicos como configuração de hardware, programação, operações lógicas e temporização. É composto por 15 arquivos que descrevem o conteúdo programático do curso seção a seção.
O documento descreve operações digitais e formatos de números no SIMATIC S7, incluindo instruções para contadores e temporizadores. É apresentado o funcionamento de contadores, instruções de bits para contadores e exemplos de temporizadores como ON Delay, Stored ON Delay e Pulse.
O documento fornece uma visão geral dos principais produtos e soluções da Siemens para automação industrial, incluindo controladores SIMATIC S7/C7/M7, software STEP 7, linguagens de programação como LAD, FBD, SCL, ferramentas gráficas como S7-GRAPH e S7-HiGraph, soluções de comunicação industrial SIMATIC NET e ferramentas de engenharia como S7-PLCSIM, S7-PDIAG e DOCPRO.
O documento fornece uma introdução e revisão sobre o sistema PLC SIMATIC S7 da Siemens, incluindo:
1) Uma lista dos tópicos que serão abordados no treinamento;
2) Duas configurações possíveis para a unidade de treinamento S7-300 com diferentes módulos de I/O;
3) Uma descrição funcional de uma planta de engarrafamento como exemplo prático.
O documento descreve a composição típica de um controle numérico computadorizado (CNC), incluindo seus principais componentes como fonte de alimentação, CPU, teclado, painel de controle, placas de memória e acionamentos dos motores. Também explica conceitos como dados de máquina, velocidades, limites e como um CNC funciona para controlar uma máquina ferramenta.
O documento descreve instruções de salto e acumuladores no SIMATIC S7. Ele explica a estrutura da palavra de status, instruções de salto dependentes de bits de status e códigos de condição, e instruções que modificam acumuladores como incrementar, decrementar, trocar, deslocar e rotacionar valores. Exemplos demonstram como usar essas instruções em programas.
O documento descreve diferentes técnicas de passagem de parâmetros para funções e blocos de funções no S7-300/400, incluindo:
1) Passagem de arrays, dados complexos, ponteiros e parâmetros atuais;
2) Acesso indireto a parâmetros usando registradores de área e deslocamento de endereço;
3) Limitações na profundidade de aninhamento de parâmetros.
O documento fornece uma introdução à família SIMATIC S7 da Siemens, incluindo seus principais componentes de hardware e software. É descrito o funcionamento e configuração dos controladores SIMATIC S7-200, S7-300 e S7-400, assim como seus módulos de entrada/saída e terminais de programação. O documento também apresenta informações sobre a instalação e uso do software STEP 7 para programação dos controladores SIMATIC S7.
1) O documento discute endereçamento indireto e instruções que usam registradores de endereços em S7-300/400. Ele explica como usar ponteiros de 16 e 32 bits para endereçar variáveis em memória indiretamente.
2) É mostrado como carregar e transferir dados usando registradores de endereço e ponteiros. Exemplos demonstram endereçamento indireto de áreas internas e cruzadas.
3) O documento também explica como abrir e usar bancos de dados com endereçamento indireto e
1) O documento discute endereçamento indireto e instruções que usam registradores de endereços em S7-300/400. Ele explica como usar ponteiros de 16 e 32 bits para endereçar variáveis em memória indiretamente.
2) É mostrado como carregar e transferir dados usando registradores de endereço e ponteiros. Exemplos demonstram endereçamento indireto de áreas internas e cruzadas.
3) O documento também explica como abrir e usar bancos de dados com endereçamento indireto e
1) O documento discute endereçamento indireto e instruções que usam registradores de endereços em S7-300/400. Ele explica como usar ponteiros de 16 e 32 bits para endereçar variáveis em memória indiretamente.
2) É mostrado como carregar e transferir dados usando registradores de endereço e ponteiros. Exemplos demonstram endereçamento indireto de áreas internas e cruzadas.
3) O documento também explica como abrir e usar bancos de dados com endereçamento indireto e
O documento descreve os tipos de blocos utilizados na programação do controlador lógico programável SIMATIC S7-1200, incluindo blocos de organização, funções, blocos de função e blocos de dados. Além disso, fornece um exemplo de programação de um bloco de função para controlar uma esteira e as etapas para implementar este programa no S7-1200.
O documento descreve os diferentes tipos de blocos utilizados para programação do controlador lógico programável SIMATIC S7-1200, incluindo blocos de organização, blocos de função, funções e blocos de dados. Além disso, fornece exemplos de como esses blocos podem ser usados para criar um programa estruturado para controlar uma esteira.
Este documento descreve como configurar a comunicação entre dois controladores SIMATIC S7-1200 usando o software STEP 7 Professional V11. Inclui instruções sobre como adicionar uma segunda CPU ao projeto, interligar os controladores e programar blocos de comunicação para transmitir e receber dados.
1) O documento apresenta informações sobre tempos IEC e contadores IEC no SIMATIC S7-1200, incluindo exemplos de programação.
2) Dois exemplos de programação são fornecidos: um controlador de prensa com temporizador e um controlador de esteira com contador.
3) O documento explica conceitos como instâncias individuais, múltiplas instâncias e blocos de dados de instância no contexto da programação do S7-1200.
TIA PORTAL Sitrain operações binárias e digitaisJuremir Almeida
O documento descreve um treinamento sobre operações binárias e digitais, incluindo objetivos de aprendizagem como programar lógicas binárias, usar temporizadores, contadores e comparadores. Ele fornece instruções sobre esses tópicos e exercícios para praticar programação de esteiras, sinaleiros, contagem de peças e temporização de transporte.
O documento descreve um treinamento sobre operações binárias e digitais, incluindo: instruções lógicas, temporizadores, contadores, conversões, funções matemáticas e programação. O objetivo é ensinar participantes a programar essas operações e familiarizá-los com suas aplicações.
O documento fornece instruções sobre operações binárias e digitais, incluindo lógicas binárias, temporizadores, contadores, comparadores, funções matemáticas, instruções de movimentação, conversão e controle de programa. Ele também apresenta exercícios para aplicar essas operações no controle de uma esteira e na contagem de peças transportadas.
O documento descreve um treinamento sobre operações binárias e digitais, incluindo objetivos de aprendizagem como programar lógicas binárias, usar temporizadores, contadores e comparadores, e familiarizar-se com funções matemáticas e instruções de programação. Ele também fornece exemplos de código e exercícios para praticar os tópicos cobertos.
Configure the high and low limits and alarms
9. Configure in chart P113:
• PV_In: Interconnection to Address: “LT114”
• SP_In: Interconnection to Address: “SP114”
• AutAct: Interconnection to Address: “P113_AutAct”
• Run: Interconnection to Address: “P113_Run”
• Stop: Interconnection to Address: “P113_Stop”
10. Configure in chart V112:
• PV_In: Interconnection to Address: “LT114”
• SP_In: Interconnection to Address: “SP114”
• AutAct: Interconnection to Address: “V112_Aut
The document discusses syntax rules for naming conventions in PCS 7 projects, including:
- Special characters that should not be used such as ?, ", /, etc. in different areas like ES, OS, etc.
- Maximum length of names for objects in CFCs, SFCs, blocks, and other project components which generally range between 8-24 characters.
- Specific rules for different components like variables, charts, libraries, projects, etc. regarding allowed characters and maximum lengths.
17 demonstration server client system-v1.00_enconfidencial
This document describes the configuration of a PCS 7 server-client system. It discusses the system architecture with OS servers connected to automation systems and OS clients accessing the servers' data. The main configuration steps are outlined, including setting up the multiproject, configuring functional information like the plant hierarchy and pictures, distributing configuration via loading servers and clients, and defining information flow between the engineering system, servers, clients, and automation systems.
15 final steps of configuration v1.00_enconfidencial
1. The document discusses the final steps of configuring a PCS 7 system, including AS-AS communication, configuration in run mode, simulation, and forcing block I/Os.
2. It describes how to automatically or manually configure an AS-AS connection in NetPro to enable communication between different automation systems.
3. It also covers preparing the system for modifications during operation, simulating process signals on the operator station and engineering station, and forcing values to test block behavior.
The document discusses mass data engineering in PCS 7, including process tag types, import/export assistants, and chart reference data. It provides an example of using a process tag type and import file to generate level measurement charts for 4 reactors based on an existing chart, modifying chart names, signals, scaling, and comments. The import file is created from a template to define the I/O points and data for the new process tags. Running the import will generate new charts according to the file. Chart reference data allows navigating between elements in CFC and SFC charts for troubleshooting.
13 locking functions and operating modes v1.00_enconfidencial
This document provides an overview of locking functions and operating modes in PCS 7 System course. It describes interlock functions that can avoid undesired control functions by locking valves and motors. Interlock blocks make it possible to create static binary logic using AND and OR operations. The status of inputs can be inverted or bypassed. Operating modes like local, remote, manual and automatic are discussed along with how they affect control functions. The document also covers resetting interlocks, forcing operating states, and priorities between operating modes and control functions.
This document provides an overview of archiving in the PCS 7 system. It discusses how to configure alarm logging to archive messages and alarms. Process values can be archived by configuring tag logging. There are two archive types for tags - fast and slow logging. Trends and alarm lists can be displayed in WinCC by configuring the appropriate controls. The document also covers preparing the OS for archiving, defining the archive size and location, and transferring alarm and tag configuration from SIMATIC Manager to the Operator Station.
This document section discusses customizing the OS in a PCS 7 system. It covers topics like user administration and authorization concepts, picture navigation settings, the OS project editor, time synchronization configuration, alarm handling, status displays, and making WinCC object properties dynamic. The document provides information on configuring operator rights, presentation of events and alarms, status displays connected to tags, and making object properties dynamic based on tag values. It aims to teach the user how to customize various OS aspects in PCS 7 including user authorization, time settings, alarm management and dynamic displays.
10 basics automatic mode control v1.00_enconfidencial
The document provides information about sequential function charts (SFC) in SIMATIC PCS 7, including:
1) SFCs are used for sequential control and allow advancing between states depending on conditions. They control functions like CFC charts via mode and state changes.
2) An SFC chart can include a maximum of 8 sequencers to represent different states of a sequential control system. Each sequencer can have 2-255 steps.
3) When a new sequencer is created in an SFC, it is inserted with an initial step, transition, and final step representing its initial state.
09 basics operating and monitoring v1.00_enconfidencial
The document discusses the basics of operating and monitoring a PCS 7 system. It describes the general functions of the operator station (OS) and how it can be configured as a single station or multiple station system. It also covers plant hierarchy settings, the OS-AS connection, compiling projects, layouts, block icons and faceplates. The key points are:
- The OS is based on WinCC and used for process visualization, alarm logging, tag logging, and more.
- A system can be a single OS or multiple OSs connected to one or more automation stations. Redundant servers provide high availability.
- Plant hierarchy settings determine how data is structured in pictures and tag names on the
This document provides an overview of basics control functions in PCS 7, including:
- An introduction to the Advanced Process Library (APL) blocks, which use structures to pass both process values and signal status through a single interconnection.
- Details on how signal status is implemented and displayed as symbols or hexadecimal values in the APL to indicate quality.
- A comparison of how standard and APL blocks handle passing signal status.
- Information on group status formation and priority in technological blocks.
The document discusses connecting PCS 7 to a process. It covers using component and plant views in a multiproject system, basics of charts and blocks including libraries and properties. It also discusses device drivers, process signals, and testing I/O signals by configuring charts containing drivers for all signals of a training process simulation. The goal is for trainees to be able to configure these connections and test the process simulation as preparation for automation function development.
06 station and network configuration v1.00_enconfidencial
The document discusses station and network configuration in PCS 7. It describes:
1) How station configuration differs between the "classic" STEP 7 method and PCS 7's approach, with PCS 7 involving the engineering system in the project and network of all stations.
2) The key components and principles of station configuration in PCS 7, including configuring stations as 1:1 images of real hardware, using a "virtual rack" for PC stations, and configuring network connections between components.
3) The process of configuring PC stations in both the project and on the local PC, and how the "PLC Configure" function streamlines this configuration.
In 3 sentences or less, this
The document discusses setting up a SIMATIC PCS 7 project. It describes how a multiproject binds together multiple projects and libraries. A multiproject must contain at least one project and the master data library. The master data library stores standardized blocks, SFCs, and declarations that can be synchronized across the multiproject. It also supports bulk engineering functions. The document provides an overview of the steps to configure automation and operator systems and introduces the main SIMATIC PCS 7 engineering tools.
03 requirements and functional process description v1.00_enconfidencial
The document describes the requirements and functional process for a training system to control a food processing plant. It includes:
1) An overview of the plant process which involves dosing, mixing, and heating components in reactors and storing the finished product in buffer tanks.
2) Descriptions of the key components in the process including material tanks, dose tanks, reactors, and buffer tanks.
3) Details on connecting the training system to a signal box for input/output of digital and analog signals to represent process variables.
4) Diagrams of the digital and analog signals including input and output modules to interface between the signal box and programmable logic controller.
02 pcs 7 documentation and support v1.00 enconfidencial
This document discusses the various documentation and online support resources available for the SIMATIC PCS 7 process control system. It describes the manuals delivered with PCS 7 installation, additional readme files, the online help system, and a template for a plant-specific operator manual. It also outlines sources of additional information like the PCS 7 Compendium, product catalogs, and the Industry Online Support portal. This portal provides product support, tools, demonstrations, services, and other resources to users of PCS 7.
This document provides an overview of a PCS 7 system training course, including:
1) The course will introduce participants to the general workflow of a PCS 7 project from requirements to maintenance using a simulated automation of a 4 reactor plant.
2) The training will utilize one ES/OS, one AS with distributed I/O, and Industrial Ethernet as the system bus to simulate the automation based on available equipment.
3) Participants will work through tasks at different levels using the main PCS 7 engineering tools to create their own training project, with the process behavior simulated on the AS CPU.
This document is a course outline for a SIMATIC PCS 7 System Course provided by SITRAIN Training for Industry. The course covers topics such as PCS 7 documentation and support, system design and configuration, basic control and monitoring functions, customizing the operating system, archiving, locking functions, mass data engineering, and exercises using a demonstration server-client system. The course runs from a start date to an end date and is held at a specified training site, with a designated trainer. The document is intended for training purposes only and Siemens assumes no responsibility for its contents.
Fluxograma processo acucar_alcool_etanol_verdeconfidencial
Este documento apresenta um fluxograma detalhado do processo de produção de açúcar e álcool a partir da cana-de-açúcar. O processo inclui as seções de preparação da cana, extração do caldo, fermentação, filtração, evaporação, cristalização, secagem e envase do açúcar, além da destilação para produção de álcool. O fluxograma também mostra a geração de energia a vapor e elétrica a partir dos resíduos do processo.
O documento descreve o Totally Integrated Automation Portal (TIA Portal) da Siemens, uma plataforma de engenharia integrada que combina ferramentas como SIMATIC STEP 7 e SIMATIC WinCC. O TIA Portal fornece um ambiente de desenvolvimento centralizado para projetos de automação industrial, permitindo programação, configuração, comunicação e diagnóstico através de uma única interface de usuário.
Slides Lição 12, Central Gospel, O Milênio, 1Tr24, Pr Henrique.pptxLuizHenriquedeAlmeid6
Slideshare Lição 12, Central Gospel, O Milênio, 1Tr24, Pr Henrique, EBD NA TV, Revista ano 11, nº 1, Revista Estudo Bíblico Jovens E Adultos, Central Gospel, 2º Trimestre de 2024, Professor, Tema, Os Grandes Temas Do Fim, Comentarista, Pr. Joá Caitano, estudantes, professores, Ervália, MG, Imperatriz, MA, Cajamar, SP, estudos bíblicos, gospel, DEUS, ESPÍRITO SANTO, JESUS CRISTO, Com. Extra Pr. Luiz Henrique, 99-99152-0454, Canal YouTube, Henriquelhas, @PrHenrique, https://ebdnatv.blogspot.com/
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxLuizHenriquedeAlmeid6
Slideshare Lição 11, Betel, Ordenança para exercer a fé, 2Tr24, Pr Henrique, EBD NA TV, 2° TRIMESTRE DE 2024, ADULTOS, EDITORA BETEL, TEMA, ORDENANÇAS BÍBLICAS, Doutrina Fundamentais Imperativas aos Cristãos para uma vida bem-sucedida e de Comunhão com DEUS, estudantes, professores, Ervália, MG, Imperatriz, MA, Cajamar, SP, estudos bíblicos, gospel, DEUS, ESPÍRITO SANTO, JESUS CRISTO, Comentários, Bispo Abner Ferreira, Com. Extra Pr. Luiz Henrique, 99-99152-0454, Canal YouTube, Henriquelhas, @PrHenrique
UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...Manuais Formação
Manual da UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório, nervoso e músculo-esquelético_pronto para envio, via email e formato editável.
Email: formacaomanuaisplus@gmail.com
1. Funções com Acumuladores
SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
09/03/14
PRO2_02P.1
Conhecimento em Automação
Training Center
2. Visão Geral das Funções com Acumuladores
Instruções que modificam vários Acumuladores
TAK: Troca de conteúdo entre ACCU1 e ACCU2
PUSH: Deslocando o conteúdo dos ACCU’s para cima
POP: Deslocando o conteúdo dos ACCU’s para baixo
ENT: Deslocando o conteúdo dos ACCU’s para cima, sem ACCU1
LEAVE: Deslocando o conteúdo dos ACCU’s para baixo, sem ACCU2
Instruções aritméticas e instruções lógicas com palavras
Instruções que modificam somente o ACCU1
INC: Incrementa o conteúdo do ACCU 1-L-L
DEC: Decrementa o conteúdo do ACCU 1-L-L
CAW: Inverte a ordem dos Bytes no ACCU1-L (16 Bit)
CAD: Inverte a ordem dos Bytes no ACCU1 (32 Bit)
INVI, INVD: Formando complemento de um
NEGI, NEGD, NEGR: Formando complemento de dois (Negação)
RLDA, RRDA: Rotacionando o conteúdo do ACCU1 para direita ou
esquerda via código de condição CC1
SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
09/03/14
PRO2_02P.2
Conhecimento em Automação
Training Center
3. A Instrução TAK (Troca ACCU1 com ACCU2)
S7-300:
ACCU2
ACCU1
V1
V2
V2
V1
antes
depois
TAK
S7-400:
ACCU4
ACCU3
ACCU2
ACCU1
antes
SIMATIC S7
Siemens AG 1998. All rights reserved.
V4
V3
V1
V2
V4
V3
V2
V1
TAK
Date:
File:
09/03/14
PRO2_02P.3
depois
Conhecimento em Automação
Training Center
4. As Instruções PUSH e POP
S7-300:
ACCU2
ACCU1
V1
V1
V2
V1
antes
PUSH
V2
V2
V2
V1
depois
antes
POP
depois
S7-400:
ACCU4
ACCU3
ACCU2
ACCU1
antes
SIMATIC S7
Siemens AG 1998. All rights reserved.
PUSH
antes
depois
Date:
File:
V4
V4
V3
V2
V4
V3
V2
V1
V3
V2
V1
V1
V4
V3
V2
V1
09/03/14
PRO2_02P.4
POP
depois
Conhecimento em Automação
Training Center
5. As Instruções ENT e LEAVE (só S7-400)
ENT:
ACCU4
ACCU3
ACCU2
ACCU1
V3
V2
V2
V1
V4
V3
V2
V1
antes
depois
LEAVE:
ACCU4
ACCU3
ACCU2
ACCU1
V4
V4
V3
V1
V4
V3
V2
V1
antes
SIMATIC S7
Siemens AG 1998. All rights reserved.
depois
Date:
File:
09/03/14
PRO2_02P.5
Conhecimento em Automação
Training Center

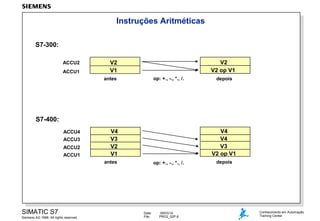

6. Instruções Aritméticas
S7-300:
ACCU2
ACCU1
V2
V2 op V1
V2
V1
op: +., -., *., /.
antes
depois
S7-400:
ACCU4
ACCU3
ACCU2
ACCU1
V4
V4
V3
V2 op V1
V4
V3
V2
V1
antes
SIMATIC S7
Siemens AG 1998. All rights reserved.
op: +., -., *., /.
Date:
File:
09/03/14
PRO2_02P.6
depois
Conhecimento em Automação
Training Center
7. Instruções Lógicas de Palavras
S7-300:
ACCU2
ACCU1
V2
V2 op V1
V2
V1
antes
op: A.., O.., X..,
depois
S7-400:
ACCU4
ACCU3
ACCU2
ACCU1
antes
SIMATIC S7
Siemens AG 1998. All rights reserved.
V4
V3
V2
V2 op V1
V4
V3
V2
V1
op: A.., O.., X..,
Date:
File:
09/03/14
PRO2_02P.7
depois
Conhecimento em Automação
Training Center
8. Instruções de Troca no ACCU1
CAW:
ACCU1-HH
ACCU1-HL
ACCU1-LH
V4
V3
V2
V1
V4
V3
V1
V2
V4
V3
V2
V1
V1
V2
V3
V4
ACCU1-LL
CAD:
SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
09/03/14
PRO2_02P.8
Conhecimento em Automação
Training Center

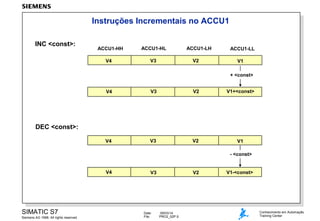

9. Instruções Incrementais no ACCU1
INC <const>:
ACCU1-HH
V4
ACCU1-HL
V3
ACCU1-LH
V2
ACCU1-LL
V1
+ <const>
V4
V3
V2
V1+<const>
V4
V3
V2
V1
DEC <const>:
- <const>
V4
SIMATIC S7
Siemens AG 1998. All rights reserved.
V3
Date:
File:
V2
09/03/14
PRO2_02P.9
V1-<const>
Conhecimento em Automação
Training Center

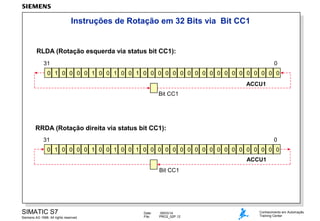

12. Instruções de Rotação em 32 Bits via Bit CC1
RLDA (Rotação esquerda via status bit CC1):
31
0
0 1 0 0 0 0 1 0 0 1 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
ACCU1
Bit CC1
RRDA (Rotação direita via status bit CC1):
31
0
0 1 0 0 0 0 1 0 0 1 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
ACCU1
Bit CC1
SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
09/03/14
PRO2_02P.12
Conhecimento em Automação
Training Center

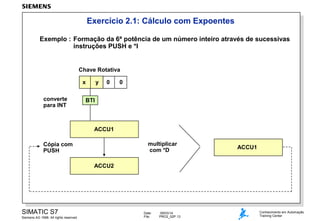

13. Exercício 2.1: Cálculo com Expoentes
Exemplo : Formação da 6ª potência de um número inteiro através de sucessivas
instruções PUSH e *I
Chave Rotativa
x
converte
para INT
y
0
0
BTI
ACCU1
multiplicar
com *D
Cópia com
PUSH
ACCU1
ACCU2
SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
09/03/14
PRO2_02P.13
Conhecimento em Automação
Training Center

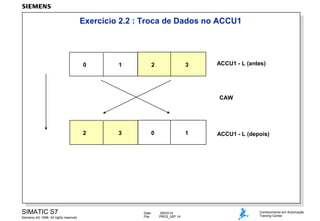

14. Exercício 2.2 : Troca de Dados no ACCU1
0
1
2
3
ACCU1 - L (antes)
CAW
2
SIMATIC S7
Siemens AG 1998. All rights reserved.
3
0
Date:
File:
1
09/03/14
PRO2_02P.14
ACCU1 - L (depois)
Conhecimento em Automação
Training Center

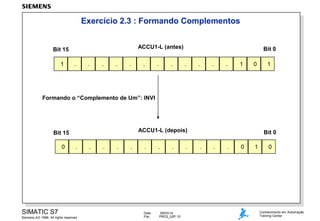

15. Exercício 2.3 : Formando Complementos
ACCU1-L (antes)
Bit 15
1
.
.
.
.
.
.
.
.
Bit 0
.
.
.
.
1
0
1
Formando o “Complemento de Um”: INVI
ACCU1-L (depois)
Bit 15
0
.
SIMATIC S7
Siemens AG 1998. All rights reserved.
.
.
.
.
.
.
.
Date:
File:
09/03/14
PRO2_02P.15
.
Bit 0
.
.
.
0
1
0
Conhecimento em Automação
Training Center
Notas do Editor
ConteúdoPág.
Visão geral das funções com acumuladores ....................................................................................2
A instrução TAK (Troca ACCU1 com ACCU2) ...............................................................................3
As instruções PUSH e POP ..............................................................................................................4
As instruções ENT e LEAVE (só S7-400) .........................................................................................5
Instruções aritméticas..................................................................................................................... 6
Instruções lógicas com palavras .....................................................................................................7
Instruções de troca para ACCU1.................................................................................................8
Instruções incrementais para ACCU1..............................................................................................9
Formando complemento de um ........................................................................................................10
Negando números (Complemento de dois)...................................................................................11
Instrução de rotação 32 Bits via Bit CC1 .........................................................................................12
Exercício 2.1: Cálculo de potenciação............................................................................................13
Exercício 2.2: Troca de dados no ACCU1......................................................................................14
Exercício 2.3: Formando complementos..........................................................................................15
Visão GeralAs funções de acumulador transmitem valores entre os acumuladores ou troca de bytes no acumulador 1. A execução de funções puras de acumulador é independente do resultado lógico da operação ou dos bits de status.
Igualmente, nem o resultado de operação de lógica nem os bits de status são afetados pela execução.
As funções de acumulador permitem otimizar o tempo de execução de programas de automação.
TAKTAK (troca ACCU1 com ACCU2) troca o conteúdo do ACCU1 com o conteúdo do ACCU2. A instrução é executada sem levar em conta, e sem afetar, os bits de status. O conteúdo de ACCU3 e ACCU4 permanecem inalterados para CPUs com quatro acumuladores (para S7-400).
ExemploSubtrair o valor menor do valor maior:
LMW10// Carrega o conteúdo do MW10 no ACCU1-L.
LMW12// Carrega o conteúdo do ACCU1-L no ACCU2-L. // Carrega o conteúdo do MW12 no ACCU1-L.
&gt;I// Cheque se ACCU2-L (MW10) é maior que ACCU1-L // (MW12).
JCNEXT // Salta para o rótulo NEXT se ACCU2 (MW10) for// maior que ACCU1 (MW12).
TAK// Troca o conteúdo do ACCU1 com ACCU2.
NEXT:-I// Subtrai o conteúdo do ACCU1-L do conteúdo // do ACCU2-L.
T MW14// Transfira o resultado (= valor maior menos// valor menor) para MW14
PUSHA instrução o PUSH troca os conteúdos dos acumuladores, em cada caso, no próximo acumulador mais alto. PUSH normalmente é usado para duplicar o valor de ACCU1, sem perder os conteúdos originais de ACCU2 ou ACCU3 (só para S7-400).
• PUSH (S7-300): A instrução PUSH copia o conteúdo inteiro de ACCU1 para ACCU2. ACCU1 permanece inalterado.
• PUSH (S7-400): A instrução PUSH copia o conteúdo de ACCU3 para ACCU4, o conteúdo de ACCU2 para ACCU3 e o conteúdo de ACCU1 para ACCU2. ACCU1 permanece inalterado.
POPA instrução o POP traz os valores encontrados nos acumuladores 2 a 4 para os acumuladores subjacentes. Esta instrução normalmente é executada depois de instruções de transferência, quando o conteúdo do ACCU1 já não será mais necessário e o processamento continuará com os valores salvos nos acumuladores superiores.
• POP (S7-300): A instrução POP copia o conteúdo inteiro de ACCU2 para ACCU1. ACCU2 permanece inalterado.
• POP (S7-400): A instrução POP copia o conteúdo de ACCU2 para ACCU1, o conteúdo de ACCU3 para ACCU2 e o conteúdo de ACCU4 para ACCU3. ACCU4 permanece inalterado.
ENTA instrução ENT (ENTER ACCU Stack) desloca os conteúdos dos acumuladores 2 e 3 respectivamente para os acumuladores 3 e 4. Os conteúdos de acumuladores 1 e 2 permanecem inalterados.
ENT junto com uma função LOAD imediatamente seguinte:
•ENTL ...
Tem como resultado, que durante o carregamento os conteúdos dos acumuladores 1 a 3 serão deslocados para cima (semelhante a PUSH) e o valor do ACCU1 permanece inalterado .
A instrução ENT é executada sem levar em conta e sem afetar os bits de status.
LEAVEA instrução LEAVE desloca os conteúdos dos acumuladores 4 e 3 respectivamente para os acumuladores 3 e 2. Os conteúdos de acumuladores 4 e 1 permanecem inalterados.
As funções aritméticas utilizam do recurso LEAVE. Com LEAVE você pode também emular a mesma funcionalidade em outras operações de lógica digitais (por exemplo uma instrução de lógica de palavra).
LEAVE programada depois de uma operação de lógica digital, vai transferir os conteúdos de acumuladores 3 e 4 para os acumuladores 2 e 3. O resultado da operação de lógica digital se mantém inalterado no acumulador 1.
Instruções As instruções aritméticas combinam dois valores digitais encontrados nos
Aritméticas acumuladores 1 e 2, conforme os fundamentos das operações aritméticas. O resultado do cálculo fica no acumulador 1.
Os bits de status CC0, CC1, OV e OS fornecem informações sobre o resultado final ou intermediário do cálculo.
S7-300Nas CPUs do S7-300, o conteúdo do ACCU2 permanece inalterado com a execução de uma função aritmética.
S7-400Com a CPUs S7-400, o conteúdo de ACCU2 é sobrescrito pelo conteúdo do ACCU3. O conteúdo de ACCU4 é transferido para ACCU3.
Exemplo O segmento de programa seguinte produz diferentes resultados, dependendo de qual tipo de CPU é executado, em uma S7-300 ou em uma S7-400 :
L0// carrega o inteiro 0 no ACCU1L5// carrega o inteiro 5 no ACCU1, 0 no ACCU2PUSH// desloca 5 (ACCU1) para ACCU2;(S7-400: ACCU2-&gt;ACCU3)*I// multiplica ACCU1 por ACCU2; (S7-400: ACCU3-&gt;ACCU2) *I// multiplica ACCU1 por ACCU2; (S7-400: ACCU3-&gt;ACCU2)
Resultado:
S7-300: ACCU1 = 125S7-400:ACCU1 = 0
Instruções Lógicas As instruções lógicas de palavras combinam bit a bit os valores do ACCU1
de Palavras com uma constante ou com o conteúdo do ACCU2 e guarda o resultado no ACCU1.
O conteúdo dos acumuladores restantes (ACCU2 para S7-300, ou ACCU2, ACCU3 e ACCU4 para S7-400) permanecem inalterados. As operações lógicas podem ser executadas para formatos de palavras (Word) ou palavras duplas (Double Word).
As instruções AND, OR ou Exclusive OR são disponíveis como instruções lógicas de palavras.
CAWCom a instrução CAW, os bytes na palavra de dados direita do ACCU1 são trocados entre si, ou seja, o conteúdo do ACCU1-LH é transferido para o ACCU1-LL e vice versa.
Com esta instrução é possível converter um número de 16-bit (INT ou WORD) em representação SIMATIC para o formato de representação numérica INTEL (transferência de dados para PCs).
CADCom a instrução CAD, os bytes no ACCU1 são trocados entre si, ou seja, o conteúdo do ACCU1-HH é transferido para ACCU1-LL e vice versa e o conteúdo do ACCU1-HL para ACCU1-LH e vice versa.
Com esta instrução é possível converter um número de formato 32-bit (DINT, DWORD ou DINT) em representação SIMATIC para o formato de representação numérica INTEL (transferência de dados para PCs).
INC A instrução INC &lt;inteiro de 8 bits&gt; adiciona um inteiro de 8 bits ao conteúdo do ACCU1-LL e salva o resultado no ACCU1-LL.
ACCU1-LH, ACCU1-H e ACCU2, ou ACCU3 e ACCU4 permanecem inalterados.
DECA instrução DEC &lt;inteiro de 8 bits&gt; subtrai um inteiro de 8 bits do conteúdo do ACCU1-LL e salva o resultado no ACCU1-LL.
ACCU1-LH, ACCU1-H e ACCU2, ou ACCU3 e ACCU4 permanecem inalterados.
NotasAs instruções INC e DEC são também conhecidas como “Instruções de Baixo Nível&quot;, isto é, no caso de um estouro (overflow), o processador não gera qualquer bit de estouro na palavra de status.
Em vez da instrução INC, você pode também, por exemplo, usar as seguintes instruções para soma de INT- ou DINT-:
+&lt;const&gt;(soma uma &lt;const&gt; 16-bit ao ACCU1)
+L#&lt;const&gt;(soma uma &lt;const&gt; 32-bit ao ACCU1)
Em vez da instrução INC, você pode também, por exemplo, usar as seguintes instruções para subtração de INT- ou DINT-:
+- &lt;const&gt;(subtrai uma &lt;const&gt; 16-bit do conteúdo do ACCU1)
+L# - &lt;const&gt;(subtrai uma &lt;const&gt; 32-bit do conteúdo do ACCU1)

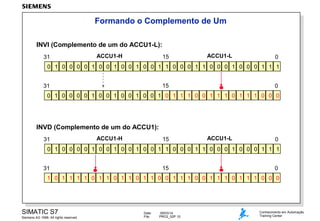

INVIA instrução INVI nega bit a bit o conteúdo (bits 0 a 15) da palavra direita do acumulador 1. Ela troca zero’s por um’s e um’s por zero’s. O conteúdo da palavra esquerda (bits 16 to 31) permanece inalterado.
A instrução INVI não modifica qualquer bit de status.
INVDA instrução INVD nega bit a bit o conteúdo (bits 0 to 31) do acumulador 1. Ela troca zero’s por um’s e um’s por zero’s.
A instrução INVD não modifica qualquer bit de status.
NEGIA instrução NEGI interpreta o valor (bits 0 a 15) encontrado na palavra direita do ACCU1 como um número INTEIRO e através da formação do complemento de dois reverte o sinal.
Esta instrução equivale a multiplicação por “-1”. A palavra esquerda do ACCU1 (bits 16 to 31) permanece inalterada.
Os bits de status CC1, CC0, OS e OV são setados como uma função do resultado da operação.
NEGDA instrução NEGD interpreta o valor encontrado no ACCU1 como um número duplo inteiro e o multiplica por “-1”.
A formação do complemento de dois também pode ser feita através do “complemento de um” somado de “+1”.
Os bits de status CC1, CC0, OS e OV são setados como uma função do resultado da operação.
NEGRA instrução NEGR interpreta o valor encontrado no ACCU1 como um número REAL (32 bit, IEEE-FP) e multiplica este número por ‘-1’. A instrução inverte o estado do bit 31 no ACCU1 (sinal da mantissa).
A instrução NEGR não modifica os bits de status.
RLDAA função RLDA desloca o conteúdo do ACCU1 em 1 casa para esquerda. A posição do bit 0 será preenchida com o valor do status bit CC1. O status bit CC1 ficará com o conteúdo do bit 31.
Os bits de status CC0 e OV são zerados (&quot;0”).
•Exemplo:
ACCU1:Y100 0100 1100 0100CC1:X
RLDA
ACCU1:1000 1001 1000 100XCC1:Y
RRDAA função RRDA desloca o conteúdo do ACCU1 em 1 casa para direita. A posição do bit 31 será preenchida com o valor do status bit CC1. O bit de status CC1 ficará com o conteúdo do bit 0.
Os bits de status CC0 e OV são zerados (&quot;0”).
•Exemplo:
ACCU1:0100 0100 1100 010YCC1:X
RRDA
ACCU1:X010 0010 0110 0010CC1:Y
Objetivo Familiarizar-se com instruções de troca de acumuladores através do cálculo de potenciação de números inteiros.
EnunciadoGerar a FC21 com a seguinte funcionalidade:.
•Ler o byte esquerdo da chave rotativa e converter o valor BCD em valor Inteiro (BTI).
•Calcular a 6ª potência do valor lido.
Procedimento1.Copiar o conteúdo do ACCU1 no ACCU2 com a ajuda do comando PUSH.
2.Multiplicar o ACCU1 por ACCU2 (cálculo do quadrado).
3.Copiar o conteúdo do ACCU1 no ACCU2 com a ajuda do comando PUSH.
4. etc., etc., etc.
Cuidado: Como o quarto passo deve ser tratado para que a FC21 retorne o resultado correto tanto para um S7-300 como para um S7-400?
5.Apresente o resultado no display digital.
6.Chame a FC21 no OB1 e faça o download do programa para a CPU.
7.Teste o programa.
NotaPara que o valor lido não seja muito grande, somente a década da direita deve ser lida.
ObjetivoFamiliarizar-se com troca de bytes no ACCU1.
Aplicação: Converter um número em representação SIMATIC para uma representação de PC usando INTEL-CPU (80486, Pentium,...).
Esta conversão é muito útil quando se faz troca de dados entre um controlador SIMATIC e um PC.
Enunciado Gerar a FC22 com a seguinte funcionalidade:
•Carregue o valor da chave rotativa no ACCU1.
•Troque os 2 bytes do ACCU1-L com auxílio do comando CAW.
•Apresente o conteúdo do ACCU1 no display.
Procedimento1.Gerar a FC22.
2.Chamar a FC22 no OB1.
3.Fazer o download do programa para a CPU S7.
4.Testar o programa.
ObjetivoFamiliarizar-se com a instrução de formação de complemento no SIMATIC S7.
Aplicação: Converter um &quot;negativo&quot; em um &quot;positivo &quot;
Tais conversões são sempre empregadas quando se lê sinais ativos em “0”, porém o programa de usuário trabalha com lógica positiva ou quando sinais invertidos (0-ativo) são enviados para os equipamentos de campo.
Enunciado Gerar a FC 23 com a seguinte funcionalidade:
•Carregue o valor da palavra das chaves de teste de entrada no ACCU1.
•Forme o complemento de um.
•Apresente o resultado nos LED’s do simulador.
Procedimento1.Gerar a FC 23
2.Chamar a FC 23 no OB 1
3.Fazer download do programa para a CPU S7.
4.Testar o programa com auxilio das variáveis de status e opções de preset binário.
