Ferramental bosch diesel
Este documento lista ferramentas e equipamentos para oficinas de motores diesel, incluindo ferramentas para reguladores eletrônicos, bombas injetoras, medição e serviço autorizado. As ferramentas são organizadas por tipo de aplicação e componente do motor a que se destinam.
Ferramental bosch diesel
- 1. Equipamento e Ferramentalpara Oficina Diesel Equipos y Herramientas para taller diesel Robert Bosch Ltda Maio.2003 1

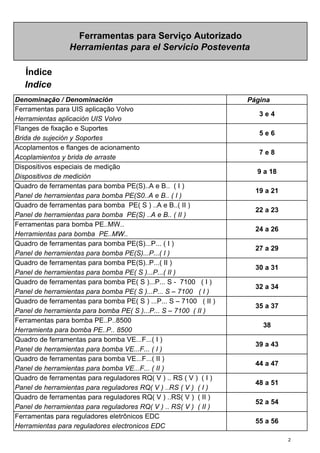

- 2. Índice Indice Página Ferramentas para reguladoreseletrônicos EDC 55 a 56 Herramientas para reguladores electronicos EDC Quadro de ferramentas para reguladores RQ( V ) .. RS ( V ) ( I ) Panel de herramientas para reguladores RQ( V ) ..RS ( V ) ( I ) Quadro de ferramentas para reguladores RQ( V ) ..RS( V ) ( II ) 48 a 51 Panel de herramientas para reguladores RQ( V ) .. RS( V ) ( II ) 52 a 54 Quadro de ferramentas para bomba VE...F...( I ) 39 a 43 Panel de herramientas para bomba VE...F... ( I ) Quadro de ferramentas para bomba VE...F...( II ) 44 a 47 Panel de herramientas para bomba VE...F... ( II ) Quadro de ferramentas para bomba PE( S ) ...P... S – 7100 ( II ) 35 a 37 Panel de herramienta para bomba PE( S )...P... S – 7100 ( II ) Ferramentas para bomba PE..P..8500 38 Herramienta para bomba PE..P.. 8500 Quadro de ferramentas para bomba PE(S)..P...( II ) 30 a 31 Panel de herramientas para bomba PE( S )...P...( II ) Quadro de ferramentas para bomba PE( S )...P... S - 7100 ( I ) 32 a 34 Panel de herramientas para bomba PE( S )...P... S – 7100 ( I ) Ferramentas para bomba PE..MW.. 24 a 26 Herramientas para bomba PE..MW.. Quadro de ferramentas para bomba PE(S)...P... ( I ) 27 a 29 Panel de herramientas para bomba PE(S)...P...( I ) Quadro de ferramentas para bomba PE(S)..A e B.. ( I ) 19 a 21 Panel de herramientas para bomba PE(S0..A e B.. ( I ) Quadro de ferramentas para bomba PE( S ) ..A e B..( II ) 22 a 23 Panel de herramientas para bomba PE(S) ..A e B.. ( II ) 7 e 8 Acoplamientos y brida de arraste Dispositivos especiais de medição 9 a 18 Dispositivos de medición Ferramentas para Serviço Autorizado Herramientas para el Servicio Posteventa Denominação / Denominación Ferramentas para UIS aplicação Volvo 3 e 4 Herramientas aplicación UIS Volvo Flanges de fixação e Suportes 5 e 6 Brida de sujeción y Soportes Acoplamentos e flanges de acionamento 2

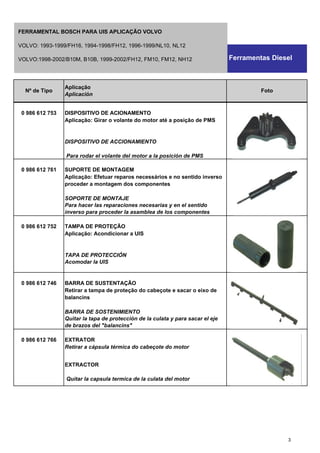

- 3. 0 986 612753 DISPOSITIVO DE ACIONAMENTO Aplicação: Girar o volante do motor até a posição de PMS DISPOSITIVO DE ACCIONAMIENTO Para rodar el volante del motor a la posición de PMS 0 986 612 761 SUPORTE DE MONTAGEM Aplicação: Efetuar reparos necessários e no sentido inverso proceder a montagem dos componentes SOPORTE DE MONTAJE Para hacer las reparaciones necesarias y en el sentido inverso para proceder la asamblea de los componentes 0 986 612 752 TAMPA DE PROTEÇÃO Aplicação: Acondicionar a UIS TAPA DE PROTECCIÓN Acomodar la UIS 0 986 612 746 BARRA DE SUSTENTAÇÃO Retirar a tampa de proteção do cabeçote e sacar o eixo de balancins BARRA DE SOSTENIMIENTO Quitar la tapa de protección de la culata y para sacar el eje de brazos del "balancins" 0 986 612 766 EXTRATOR Retirar a cápsula térmica do cabeçote do motor EXTRACTOR Quitar la capsula termica de la culata del motor Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA UIS APLICAÇÃO VOLVO VOLVO: 1993-1999/FH16, 1994-1998/FH12, 1996-1999/NL10, NL12 VOLVO:1998-2002/B10M, B10B, 1999-2002/FH12, FM10, FM12, NH12 3
- 4. 0 986 612746 JOGO DE ANÉIS DE VEDAÇÃO Protejer a câmara de combustão do motor JUEGO DE ANILLOS DE VADACIÓN Protejer la camara del motor 0 986 612 777 HASTE DE PRÉ CURSO Aplicação: Efetuar a medição de pré carga do UIS VASTACO DE PRÉ CURSO Efectuar la medición de precarga del UIS 0 986 612 765 TRAVA DE VOLANTE Aplicação: Travar o volante do motor na posição PMS TRABA DEL VOLANTE Trabar el volante del motor em la posicción PMS 0 986 612 757 ROSQUEADEIRA Limpar a rosca da cápsula térmica ENROSQUEADERA Limpiar la rosca de la capsula termica 0 986 612 751 PINO DE PROTEÇÃO Proteger o rofício no cabeçote do motor Util de proteción para el cabeçote del motor Aplicação Aplicación FotoNº de Tipo Ferramentas Diesel FERRAMENTAL BOSCH PARA UIS APLICAÇÃO VOLVO VOLVO: 1993-1999/FH16, 1994-1998/FH12, 1996-1999/NL10, NL12 VOLVO:1998-2002/B10M, B10B, 1999-2002/FH12, FM10, FM12, NH12 4

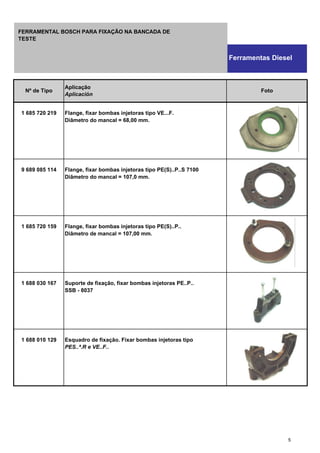

- 5. 1 685 720219 Flange, fixar bombas injetoras tipo VE...F. Diâmetro do mancal = 68,00 mm. 9 689 085 114 Flange, fixar bombas injetoras tipo PE(S)..P..S 7100 Diâmetro do mancal = 107,0 mm. 1 685 720 159 Flange, fixar bombas injetoras tipo PE(S)..P.. Diâmetro de mancal = 107,00 mm. 1 688 030 167 Suporte de fixação, fixar bombas injetoras PE..P.. SSB - 8037 1 688 010 129 Esquadro de fixação. Fixar bombas injetoras tipo PES..ª.R e VE..F.. Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA FIXAÇÃO NA BANCADA DE TESTE 5
- 6. 1 685 720062 Flange de fixação - VE...F . Diâmetro = 50,0 mm. Brida de sujeição = 50,0 mm - VE...F 1 685 720 018 Flange de fixação - PES...A e PE...M Diâmetro = 68,00 mm. Brida de sujeição = 68,0 mm 1 685 720 017 Flange de fixação - PE..A .. PE(S) MW . Diâmetro = 92.00 mm. Brida de sujeição= 92,0 mm 1 688 030 153 Suporte de fixação - PE..P..8000 e 7800, aplicação MBB, necessário 2 Soporte de sujeição 1 688 030 141 Suporte de fixação, fixar bombas injetoras tipo PE..P Soporte de sujeição Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA FIXAÇÃO NA BANCADA DE TESTE 6

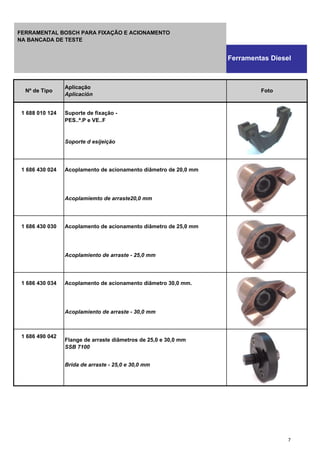

- 7. 1 688 010124 Suporte de fixação - PES..ª.P e VE..F Soporte d esijeição 1 686 430 024 Acoplamento de acionamento diâmetro de 20,0 mm Acoplamiemto de arraste20,0 mm 1 686 430 030 Acoplamento de acionamento diâmetro de 25,0 mm Acoplamiento de arraste - 25,0 mm 1 686 430 034 Acoplamento de acionamento diãmetro 30,0 mm. Acoplamiento de arraste - 30,0 mm 1 686 490 042 Flange de arraste diâmetros de 25,0 e 30,0 mm SSB 7100 Brida de arraste - 25,0 e 30,0 mm Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA FIXAÇÃO E ACIONAMENTO NA BANCADA DE TESTE 7

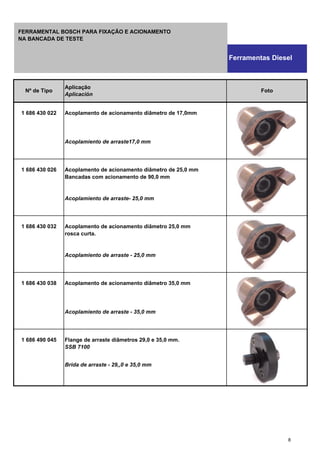

- 8. 1 686 430022 Acoplamento de acionamento diâmetro de 17,0mm Acoplamiento de arraste17,0 mm 1 686 430 026 Acoplamento de acionamento diâmetro de 25,0 mm Bancadas com acionamento de 90,0 mm Acoplamiento de arraste- 25,0 mm 1 686 430 032 Acoplamento de acionamento diãmetro 25,0 mm rosca curta. Acoplamiento de arraste - 25,0 mm 1 686 430 038 Acoplamento de acionamento diâmetro 35,0 mm Acoplamiento de arraste - 35,0 mm 1 686 490 045 Flange de arraste diâmetros 29,0 e 35,0 mm. SSB 7100 Brida de arraste - 29,,0 e 35,0 mm Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA FIXAÇÃO E ACIONAMENTO NA BANCADA DE TESTE 8

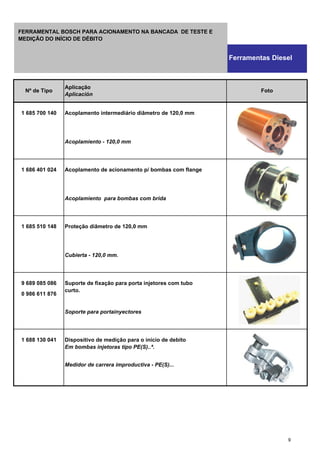

- 9. 1 685 700140 Acoplamento intermediário diâmetro de 120,0 mm Acoplamiento - 120,0 mm 1 686 401 024 Acoplamento de acionamento p/ bombas com flange Acoplamiento para bombas com brida 1 685 510 148 Proteção diâmetro de 120,0 mm Cubierta - 120,0 mm. 9 689 085 086 Suporte de fixação para porta injetores com tubo 0 986 611 876 curto. Soporte para portainyectores 1 688 130 041 Dispositivo de medição para o início de debito Em bombas injetoras tipo PE(S)..ª. Medidor de carrera improductiva - PE(S)... Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA ACIONAMENTO NA BANCADA DE TESTE E MEDIÇÃO DO INÍCIO DE DÉBITO 9

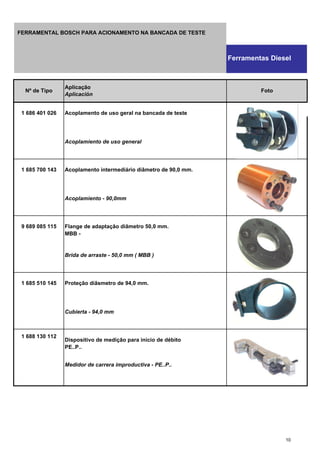

- 10. 1 686 401026 Acoplamento de uso geral na bancada de teste Acoplamiento de uso general 1 685 700 143 Acoplamento intermediário diâmetro de 90,0 mm. Acoplamiento - 90,0mm 9 689 085 115 Flange de adaptação diâmetro 50,0 mm. MBB - Brida de arraste - 50,0 mm ( MBB ) 1 685 510 145 Proteção diâsmetro de 94,0 mm. Cubierta - 94,0 mm 1 688 130 112 Dispositivo de medição para início de débito PE..P.. Medidor de carrera improductiva - PE..P.. Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA ACIONAMENTO NA BANCADA DE TESTE 10

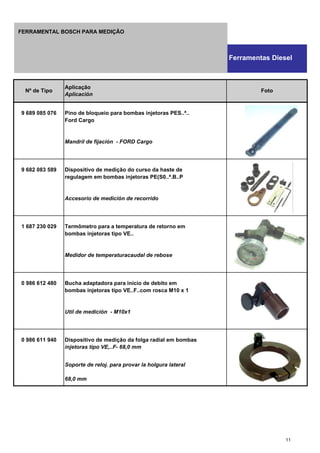

- 11. 9 689 085076 Pino de bloqueio para bombas injetoras PES..ª.. Ford Cargo Mandril de fijación - FORD Cargo 9 682 083 589 Dispositivo de medição do curso da haste de regulagem em bombas injetoras PE(S0..ª.B..P Accesorio de medición de recorrido 1 687 230 029 Termômetro para a temperatura de retorno em bombas injetoras tipo VE.. Medidor de temperaturacaudal de rebose 0 986 612 480 Bucha adaptadora para início de debito em bombas injetoras tipo VE..F..com rosca M10 x 1 Util de medición - M10x1 0 986 611 940 Dispositivo de medição da folga radial em bombas injetoras tipo VE,..F- 68,0 mm Soporte de reloj. para provar la holgura lateral 68,0 mm Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA MEDIÇÃO 11

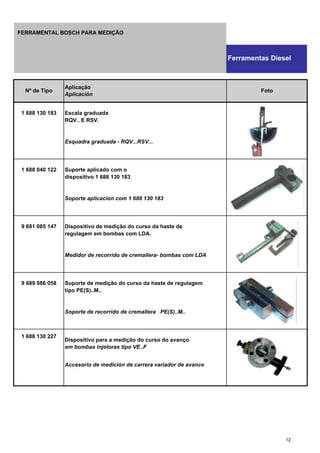

- 12. 1 688 130183 Escala graduada RQV.. E RSV. Esquadra graduada - RQV...RSV... 1 688 040 122 Suporte aplicado com o dispositivo 1 688 130 183 Soporte aplicacion com 1 688 130 183 9 681 085 147 Dispositivo de medição do curso da haste de regulagem em bombas com LDA. Medidor de recorrido de cremallera- bombas com LDA 9 689 086 058 Suporte de medição do curso da haste de regulagem tipo PE(S)..M.. Soporte de recorrido de cremallera PE(S)..M.. 1 688 130 227 Dispositivo para a medição do curso do avanço em bombas injetoras tipo VE..F Accesorio de medición de carrera variador de avance Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA MEDIÇÃO 12

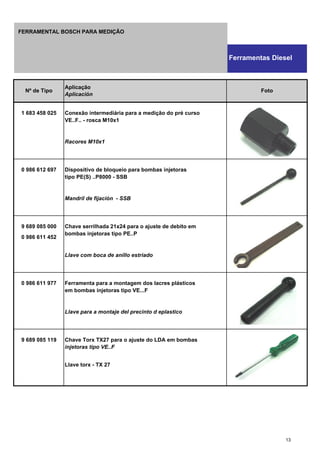

- 13. 1 683 458025 Conexão intermediária para a medição do pré curso VE..F.. - rosca M10x1 Racores M10x1 0 986 612 697 Dispositivo de bloqueio para bombas injetoras tipo PE(S) ..P8000 - SSB Mandril de fijación - SSB 9 689 085 000 Chave serrilhada 21x24 para o ajuste de debito em 0 986 611 452 bombas injetoras tipo PE..P Llave com boca de anillo estriado 0 986 611 977 Ferramenta para a montagem dos lacres plásticos em bombas injetoras tipo VE...F Llave para a montaje del precinto d eplastico 9 689 085 119 Chave Torx TX27 para o ajuste do LDA em bombas injetoras tipo VE..F Llave torx - TX 27 Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA MEDIÇÃO 13

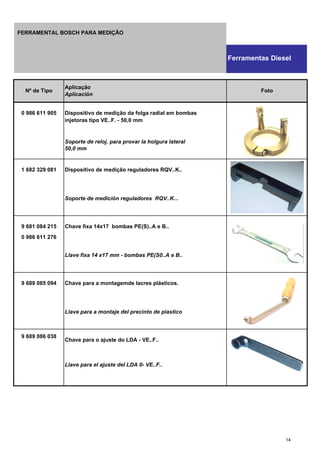

- 14. 0 986 611905 Dispositivo de medição da folga radial em bombas injetoras tipo VE..F. - 50,0 mm Soporte de reloj. para provar la holgura lateral 50,0 mm 1 682 329 081 Dispositivo de medição reguladores RQV..K.. Soporte de medición reguladores RQV..K... 9 681 084 215 Chave fixa 14x17 bombas PE(S)..A e B.. 0 986 611 276 Llave fixa 14 x17 mm - bombas PE(S0..A e B.. 9 689 085 094 Chave para a montagemde lacres plásticos. Llave para a montaje del precinto de plastico 9 689 086 038 Chave para o ajuste do LDA - VE..F.. Llave para el ajuste del LDA 0- VE..F.. Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA MEDIÇÃO 14

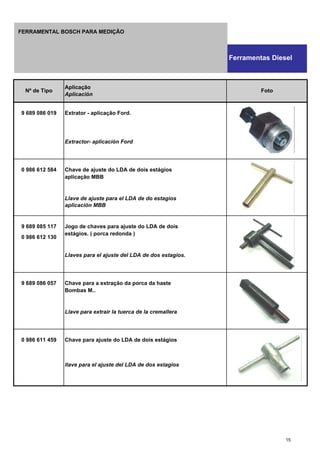

- 15. 9 689 086019 Extrator - aplicação Ford. Extractor- aplicación Ford 0 986 612 584 Chave de ajuste do LDA de dois estágios aplicação MBB Llave de ajuste para el LDA de do estagios aplicación MBB 9 689 085 117 Jogo de chaves para ajuste do LDA de dois 0 986 612 130 estágios. ( porca redonda ) Llaves para el ajuste del LDA de dos estagios. 9 689 086 057 Chave para a extração da porca da haste Bombas M.. Llave para extrair la tuerca de la cremallera 0 986 611 459 Chave para ajuste do LDA de dois estágios llave para el ajuste del LDA de dos estagios Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA MEDIÇÃO 15

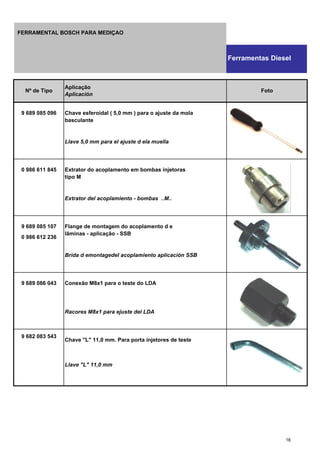

- 16. 9 689 085096 Chave esferoidal ( 5,0 mm ) para o ajuste da mola basculante Llave 5,0 mm para el ajuste d ela muella 0 986 611 845 Extrator do acoplamento em bombas injetoras tipo M Extrator del acoplamiento - bombas ..M.. 9 689 085 107 Flange de montagem do acoplamento d e 0 986 612 236 lâminas - aplicação - SSB Brida d emontagedel acoplamiento aplicación SSB 9 689 086 043 Conexão M8x1 para o teste do LDA Racores M8x1 para ejuste del LDA 9 682 083 543 Chave "L" 11,0 mm. Para porta injetores de teste Llave "L" 11,0 mm Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA MEDIÇAO 16

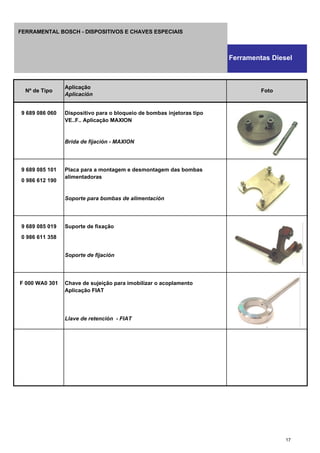

- 17. 9 689 086060 Dispositivo para o bloqueio de bombas injetoras tipo VE..F.. Aplicação MAXION Brida de fijación - MAXION 9 689 085 101 Placa para a montagem e desmontagem das bombas 0 986 612 190 alimentadoras Soporte para bombas de alimentación 9 689 085 019 Suporte de fixação 0 986 611 358 Soporte de fijación F 000 WA0 301 Chave de sujeição para imobilizar o acoplamento Aplicação FIAT Llave de retención - FIAT . Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH - DISPOSITIVOS E CHAVES ESPECIAIS 17

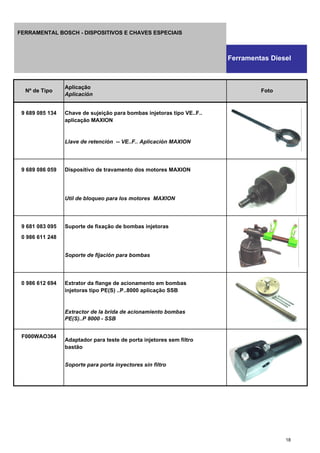

- 18. 9 689 085134 Chave de sujeição para bombas injetoras tipo VE..F.. aplicação MAXION Llave de retención -- VE..F.. Aplicación MAXION 9 689 086 059 Dispositivo de travamento dos motores MAXION Util de bloqueo para los motores MAXION 9 681 083 095 Suporte de fixação de bombas injetoras 0 986 611 248 Soporte de fijación para bombas 0 986 612 694 Extrator da flange de acionamento em bombas injetoras tipo PE(S) ..P..8000 aplicação SSB Extractor de la brida de acionamiento bombas PE(S)..P 8000 - SSB F000WAO364 Adaptador para teste de porta injetores sem filtro bastão Soporte para porta inyectores sin filtro Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH - DISPOSITIVOS E CHAVES ESPECIAIS 18

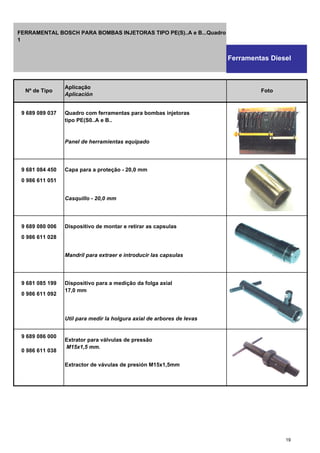

- 19. 9 689 089037 Quadro com ferramentas para bombas injetoras tipo PE(S0..A e B.. Panel de herramientas equipado 9 681 084 450 Capa para a proteção - 20,0 mm 0 986 611 051 Casquillo - 20,0 mm 9 689 080 006 Dispositivo de montar e retirar as capsulas 0 986 611 028 Mandril para extraer e introducir las capsulas 9 681 085 199 Dispositivo para a medição da folga axial 0 986 611 092 17,0 mm Util para medir la holgura axial de arbores de levas 9 689 086 000 Extrator para válvulas de pressão 0 986 611 038 M15x1,5 mm. Extractor de vávulas de presión M15x1,5mm Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)..A e B...Quadro 1 19

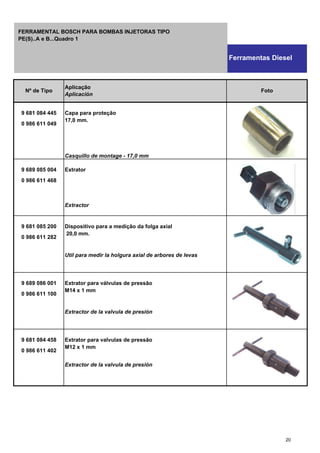

- 20. 9 681 084445 Capa para proteção 0 986 611 049 17,0 mm. Casquillo de montage - 17,0 mm 9 689 085 004 Extrator 0 986 611 468 Extractor 9 681 085 200 Dispositivo para a medição da folga axial 0 986 611 282 20,0 mm. Util para medir la holgura axial de arbores de levas 9 689 086 001 Extrator para válvulas de pressão 0 986 611 100 M14 x 1 mm Extractor de la valvula de presión 9 681 084 458 Extrator para valvulas de pressão 0 986 611 402 M12 x 1 mm Extractor de la valvula de presión Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)..A e B...Quadro 1 20

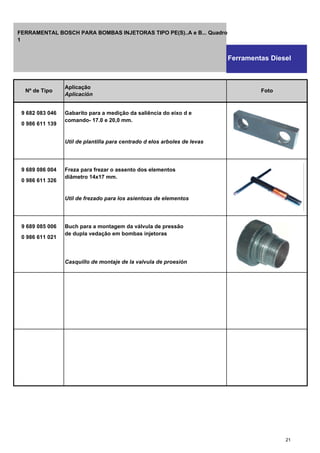

- 21. 9 682 083046 Gabarito para a medição da saliência do eixo d e 0 986 611 139 comando- 17.0 e 20,0 mm. Util de plantilla para centrado d elos arboles de levas 9 689 086 004 Freza para frezar o assento dos elementos 0 986 611 326 diâmetro 14x17 mm. Util de frezado para los asientoas de elementos 9 689 085 006 Buch para a montagem da válvula de pressão 0 986 611 021 de dupla vedação em bombas injetoras Casquillo de montaje de la valvula de proesión Nº de Tipo Aplicação Aplicación Foto Ferramentas Diesel FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)..A e B... Quadro 1 21

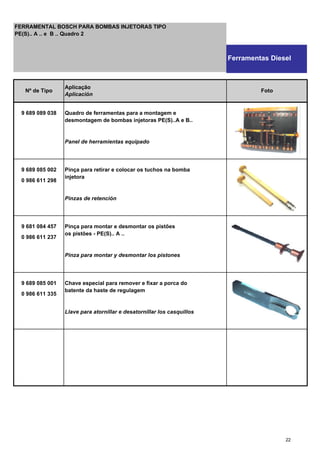

- 22. 9 689 089038 Quadro de ferramentas para a montagem e desmontagem de bombas injetoras PE(S)..A e B.. Panel de herramientas equipado 9 689 085 002 Pinça para retirar e colocar os tuchos na bomba 0 986 611 298 injetora Pinzas de retención 9 681 084 457 Pinça para montar e desmontar os pistões 0 986 611 237 os pistões - PE(S).. A .. Pinza para montar y desmontar los pistones 9 689 085 001 Chave especial para remover e fixar a porca do 0 986 611 335 batente da haste de regulagem Llave para atornillar e desatornillar los casquillos Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S).. A .. e B .. Quadro 2 Ferramentas Diesel 22

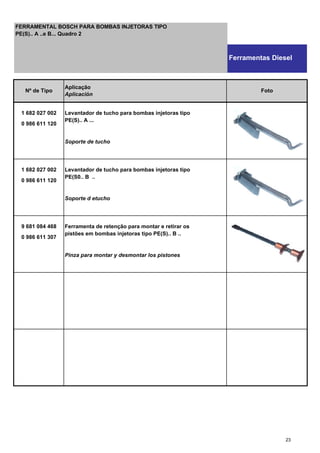

- 23. 1 682 027002 Levantador de tucho para bombas injetoras tipo 0 986 611 120 PE(S).. A ... Soporte de tucho 1 682 027 002 Levantador de tucho para bombas injetoras tipo 0 986 611 120 PE(S0.. B .. Soporte d etucho 9 681 084 468 Ferramenta de retenção para montar e retirar os 0 986 611 307 pistões em bombas injetoras tipo PE(S).. B .. Pinza para montar y desmontar los pistones Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S).. A ..e B... Quadro 2 Ferramentas Diesel 23

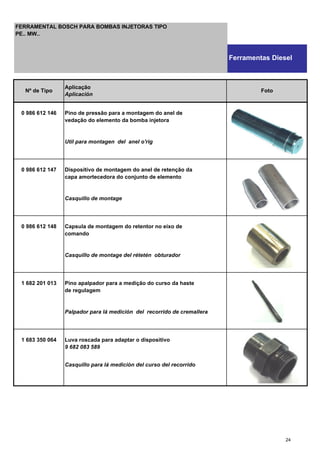

- 24. 0 986 612146 Pino de pressão para a montagem do anel de vedação do elemento da bomba injetora Util para montagen del anel o'rig 0 986 612 147 Dispositivo de montagem do anel de retenção da capa amortecedora do conjunto de elemento Casquillo de montage 0 986 612 148 Capsula de montagem do retentor no eixo de comando Casquillo de montage del rétetén obturador 1 682 201 013 Pino apalpador para a medição do curso da haste de regulagem Palpador para lá medición del recorrido de cremallera 1 683 350 064 Luva roscada para adaptar o dispositivo 9 682 083 589 Casquillo para lá medición del curso del recorrido Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE.. MW.. Ferramentas Diesel 24

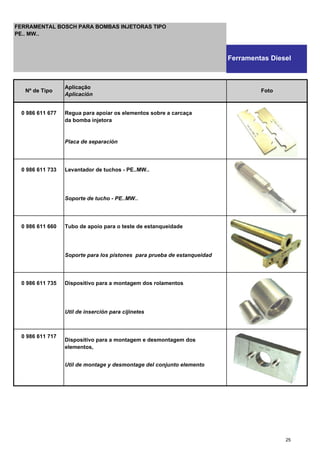

- 25. 0 986 611677 Regua para apoiar os elementos sobre a carcaça da bomba injetora Placa de separación 0 986 611 733 Levantador de tuchos - PE..MW.. Soporte de tucho - PE..MW.. 0 986 611 660 Tubo de apoio para o teste de estanqueidade Soporte para los pistones para prueba de estanqueidad 0 986 611 735 Dispositivo para a montagem dos rolamentos Util de inserción para cijinetes 0 986 611 717 Dispositivo para a montagem e desmontagem dos elementos, Util de montage y desmontage del conjunto elemento Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE.. MW.. Ferramentas Diesel 25

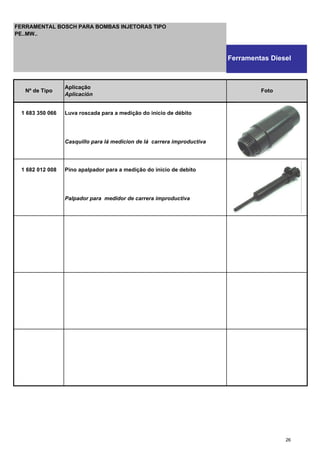

- 26. 1 683 350066 Luva roscada para a medição do início de débito Casquillo para lá medicion de lá carrera improductiva 1 682 012 008 Pino apalpador para a medição do inicio de debito Palpador para medidor de carrera improductiva Aplicação Aplicación FotoNº de Tipo FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE..MW.. Ferramentas Diesel 26

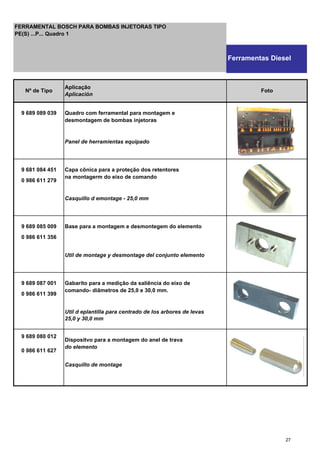

- 27. 9 689 089039 Quadro com ferramental para montagem e desmontagem de bombas injetoras Panel de herramientas equipado 9 681 084 451 Capa cônica para a proteção dos retentores 0 986 611 279 na montagerm do eixo de comando Casquillo d emontage - 25,0 mm 9 689 085 009 Base para a montagem e desmontegem do elemento 0 986 611 356 Util de montage y desmontage del conjunto elemento 9 689 087 001 Gabarito para a medição da saliência do eixo de 0 986 611 399 comando- diâmetros de 25,0 e 30,0 mm. Util d eplantilla para centrado de los arbores de levas 25,0 y 30,0 mm 9 689 080 012 Dispositvo para a montagem do anel de trava 0 986 611 627 do elemento Casquillo de montage Q Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S) ...P... Quadro 1 Ferramentas Diesel 27

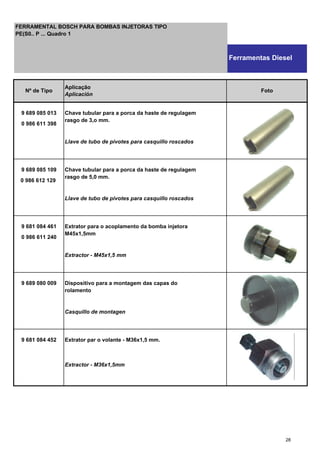

- 28. 9 689 085013 Chave tubular para a porca da haste de regulagem 0 986 611 398 rasgo de 3,o mm. Llave de tubo de pivotes para casquillo roscados 9 689 085 109 Chave tubular para a porca da haste de regulagem 0 986 612 129 rasgo de 5,0 mm. Llave de tubo de pivotes para casquillo roscados 9 681 084 461 Extrator para o acoplamento da bomba injetora 0 986 611 240 M45x1,5mm Extractor - M45x1,5 mm 9 689 080 009 Dispositivo para a montagem das capas do rolamento Casquillo de montagen 9 681 084 452 Extrator par o volante - M36x1,5 mm. Extractor - M36x1,5mm Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S0.. P ... Quadro 1 Ferramentas Diesel 28

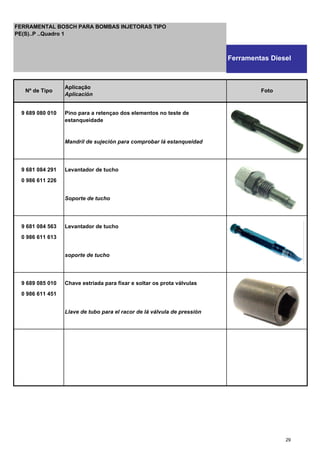

- 29. 9 689 080010 Pino para a retençao dos elementos no teste de estanqueidade Mandril de sujeción para comprobar lá estanqueidad 9 681 084 291 Levantador de tucho 0 986 611 226 Soporte de tucho 9 681 084 563 Levantador de tucho 0 986 611 613 soporte de tucho 9 689 085 010 Chave estriada para fixar e soltar os prota válvulas 0 986 611 451 Llave de tubo para el racor de lá válvula de pressión Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)..P ..Quadro 1 Ferramentas Diesel 29

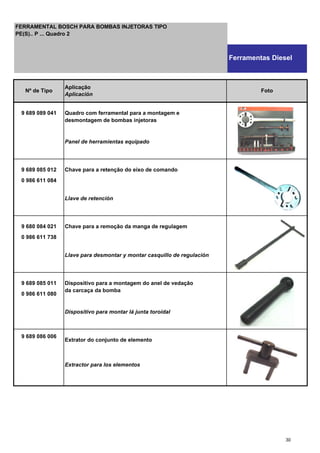

- 30. 9 689 089041 Quadro com ferramental para a montagem e desmontagem de bombas injetoras Panel de herramientas equipado 9 689 085 012 Chave para a retenção do eixo de comando 0 986 611 084 Llave de retención 9 680 084 021 Chave para a remoção da manga de regulagem 0 986 611 738 Llave para desmontar y montar casquillo de regulación 9 689 085 011 Dispositivo para a montagem do anel de vedação 0 986 611 080 da carcaça da bomba Dispositivo para montar lá junta toroidal 9 689 086 006 Extrator do conjunto de elemento Extractor para los elementos Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S).. P ... Quadro 2 Ferramentas Diesel 30

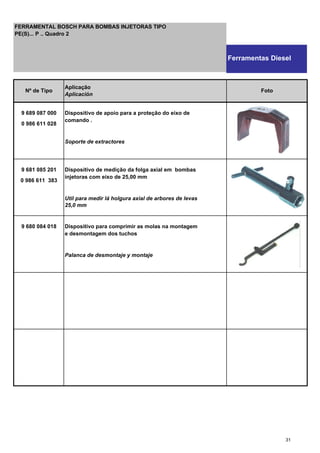

- 31. 9 689 087000 Dispositivo de apoio para a proteção do eixo de 0 986 611 028 comando . Soporte de extractores 9 681 085 201 Dispositivo de medição da folga axial em bombas 0 986 611 383 injetoras com eixo de 25,00 mm Util para medir lá holgura axial de arbores de levas 25,0 mm 9 680 084 018 Dispositivo para comprimir as molas na montagem e desmontagem dos tuchos Palanca de desmontaje y montaje Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)... P .. Quadro 2 Ferramentas Diesel 31

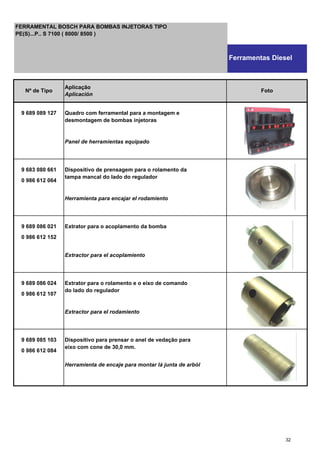

- 32. 9 689 089127 Quadro com ferramental para a montagem e desmontagem de bombas injetoras Panel de herramientas equipado 9 683 080 661 Dispositivo de prensagem para o rolamento da 0 986 612 064 tampa mancal do lado do regulador Herramienta para encajar el rodamiento 9 689 086 021 Extrator para o acoplamento da bomba 0 986 612 152 Extractor para el acoplamiento 9 689 086 024 Extrator para o rolamento e o eixo de comando 0 986 612 107 do lado do regulador Extractor para el rodamiento 9 689 085 103 Dispositivo para prensar o anel de vedação para 0 986 612 084 eixo com cone de 30,0 mm. Herramienta de encaje para montar lá junta de arból Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)...P.. S 7100 ( 8000/ 8500 ) Ferramentas Diesel 32
- 33. 9 689 085102 Dispositivo para prensar o anel de vedação para 0 986 612 085 eixo de comando com cone de 35,0 mm. Util de montaje del cojinete 35,0 mm 9 689 085 108 Pino para a montagem e extração das capsulas de 0 986 612 119 fechamento na carcaça da bomba injeotra Mandril para extraer e introduicir las capsulas 9 689 085 065 Dispositivo para a montagem do rolamento no lado 0 986 612 065 do regulador da bomba injetora. Casquillo de encaje del rodamiento de rodillos 9 683 080 659 Dispositivo de proteção da rosca do eixo 0 986 612 115 mandril de proteción 9 683 080 334 Placa de apoio para a extração do rolamento do 0 986 612 134 eixo de comando Placa de extracción para cojinetes Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)..P .. S7100 ( 8000 / 8500 ) Ferramentas Diesel 33

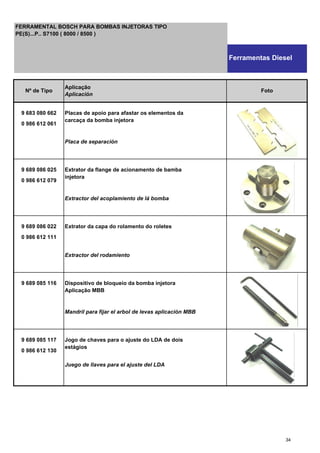

- 34. 9 683 080662 Placas de apoio para afastar os elementos da 0 986 612 061 carcaça da bomba injetora Placa de separación 9 689 086 025 Extrator da flange de acionamento de bamba 0 986 612 079 injetora Extractor del acoplamiento de lá bomba 9 689 086 022 Extrator da capa do rolamento do roletes 0 986 612 111 Extractor del rodamiento 9 689 085 116 Dispositivo de bloqueio da bomba injetora Aplicação MBB Mandril para fijar el arbol de levas aplicación MBB 9 689 085 117 Jogo de chaves para o ajuste do LDA de dois 0 986 612 130 estágios Juego de llaves para el ajuste del LDA Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)...P.. S7100 ( 8000 / 8500 ) Ferramentas Diesel 34

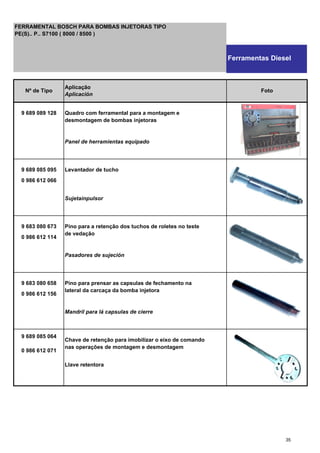

- 35. 9 689 089128 Quadro com ferramental para a montagem e desmontagem de bombas injetoras Panel de herramientas equipado 9 689 085 095 Levantador de tucho 0 986 612 066 Sujetainpulsor 9 683 080 673 Pino para a retenção dos tuchos de roletes no teste 0 986 612 114 de vedação Pasadores de sujeción 9 683 080 658 Pino para prensar as capsulas de fechamento na 0 986 612 156 lateral da carcaça da bomba injetora Mandril para lá capsulas de cierre 9 689 085 064 Chave de retenção para imobilizar o eixo de comando 0 986 612 071 nas operações de montagem e desmontagem Llave retentora Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S).. P.. S7100 ( 8000 / 8500 ) Ferramentas Diesel 35

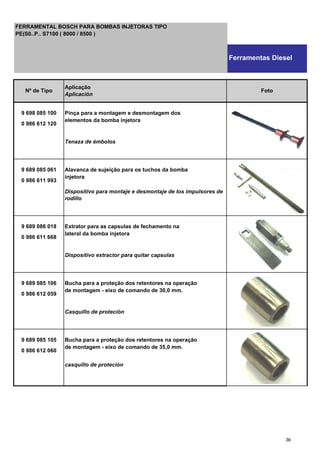

- 36. 9 698 085100 Pinça para a montagem e desmontagem dos 0 986 612 120 elementos da bomba injetora Tenaza de émbolos 9 689 085 061 Alavanca de sujeição para os tuchos da bomba 0 986 611 993 injetora Dispositivo para montaje e desmontaje de los impulsores de rodillo 9 689 086 018 Extrator para as capsulas de fechamento na 0 986 611 668 lateral da bomba injetora Dispositivo extractor para quitar capsulas 9 689 085 106 Bucha para a proteção dos retentores na operação 0 986 612 059 de montagem - eixo de comando de 30,0 mm. Casquillo de proteción 9 689 085 105 Bucha para a proteção dos retentores na operação 0 986 612 060 de montagem - eixo de comando de 35,0 mm. casquillo de proteción Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S0..P.. S7100 ( 8000 / 8500 ) Ferramentas Diesel 36

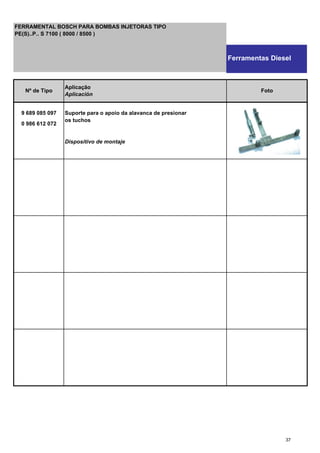

- 37. 9 689 085097 Suporte para o apoio da alavanca de presionar 0 986 612 072 os tuchos Dispositivo de montaje Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE(S)..P.. S 7100 ( 8000 / 8500 ) Ferramentas Diesel 37

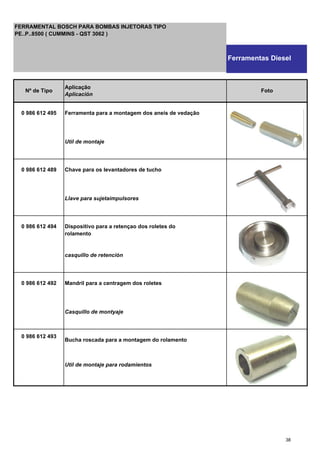

- 38. 0 986 612495 Ferramenta para a montagem dos aneis de vedação Util de montaje 0 986 612 489 Chave para os levantadores de tucho Llave para sujetaimpulsores 0 986 612 494 Dispositivo para a retençao dos roletes do rolamento casquillo de retención 0 986 612 492 Mandril para a centragem dos roletes Casquillo de montyaje 0 986 612 493 Bucha roscada para a montagem do rolamento Util de montaje para rodamientos Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO PE..P..8500 ( CUMMINS - QST 3062 ) Ferramentas Diesel 38

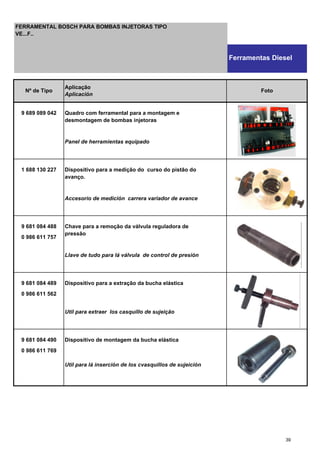

- 39. 9 689 089042 Quadro com ferramental para a montagem e desmontagem de bombas injetoras Panel de herramientas equipado 1 688 130 227 Dispositivo para a medição do curso do pistão do avanço. Accesorio de medición carrera variador de avance 9 681 084 488 Chave para a remoção da válvula reguladora de 0 986 611 757 pressão Llave de tudo para lá válvula de control de presión 9 681 084 489 Dispositivo para a extração da bucha elástica 0 986 611 562 Util para extraer los casquillo de sujeição 9 681 084 490 Dispositivo de montagem da bucha elástica 0 986 611 769 Util para lá inserción de los cvasquillos de sujeición Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO VE...F.. Ferramentas Diesel 39

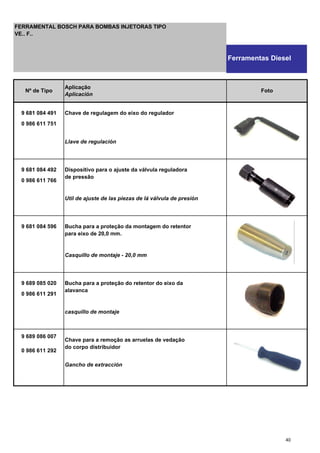

- 40. 9 681 084491 Chave de regulagem do eixo do regulador 0 986 611 751 Llave de regulación 9 681 084 492 Dispositivo para o ajuste da válvula reguladora 0 986 611 766 de pressão Util de ajuste de las piezas de lá válvula de presión 9 681 084 596 Bucha para a proteção da montagem do retentor para eixo de 20,0 mm. Casquillo de montaje - 20,0 mm 9 689 085 020 Bucha para a proteção do retentor do eixo da 0 986 611 291 alavanca casquillo de montaje 9 689 086 007 Chave para a remoção as arruelas de vedação 0 986 611 292 do corpo distribuidor Gancho de extracción Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO VE.. F.. Ferramentas Diesel 40

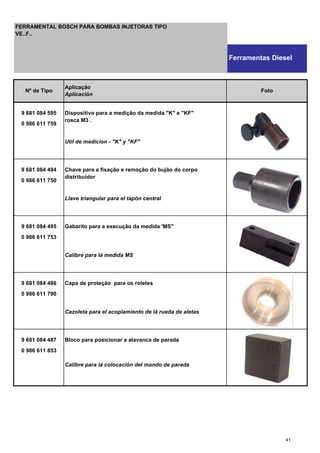

- 41. 9 681 084595 Dispositivo para a medição da medida "K" e "KF" 0 986 611 759 rosca M3 . Util de medicion - "K" y "KF" 9 681 084 494 Chave para a fixação e remoção do bujão do corpo 0 986 611 750 distribuidor Llave triangular para el tapón central 9 681 084 495 Gabarito para a execução da medida 'MS" 0 986 611 753 Calibre para lá medida MS 9 681 084 486 Capa de proteção para os roletes 0 986 611 790 Cazoleta para el acoplamiento de lá rueda de aletas 9 681 084 487 Bloco para posicionar a alavanca de parada 0 986 611 853 Calibre para lá colocación del mando de parada Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO VE..F.. Ferramentas Diesel 41

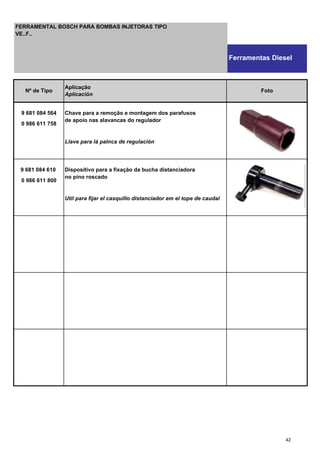

- 42. 9 681 084564 Chave para a remoção e montagem dos parafusos 0 986 611 758 de apoio nas alavancas do regulador Llave para lá palnca de regulación 9 681 084 610 Dispositivo para a fixação da bucha distanciadora 0 986 611 800 no pino roscado Util para fijar el casquillo distanciador em el tope de caudal Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO VE..F.. Ferramentas Diesel 42

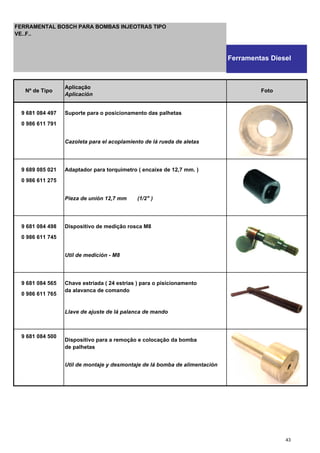

- 43. 9 681 084497 Suporte para o posicionamento das palhetas 0 986 611 791 Cazoleta para el acoplamiento de lá rueda de aletas 9 689 085 021 Adaptador para torquimetro ( encaixe de 12,7 mm. ) 0 986 611 275 Pieza de unión 12,7 mm (1/2" ) 9 681 084 498 Dispositivo de medição rosca M8 0 986 611 745 Util de medición - M8 9 681 084 565 Chave estriada ( 24 estrias ) para o pisicionamento 0 986 611 765 da alavanca de comando Llave de ajuste de lá palanca de mando 9 681 084 500 Dispositivo para a remoção e colocação da bomba de palhetas Util de montaje y desmontaje de lá bomba de alimentación Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJEOTRAS TIPO VE..F.. Ferramentas Diesel 43

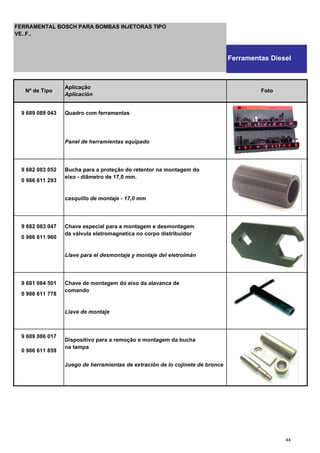

- 44. 9 689 089043 Quadro com ferramentas Panel de herramientas equipado 9 682 083 052 Bucha para a proteção do retentor na montagem do 0 986 611 293 eixo - diâmetro de 17,0 mm. casquillo de montaje - 17,0 mm 9 682 083 047 Chave especial para a montagem e desmontagem 0 986 611 960 da válvula eletromagnetica no corpo distribuidor Llave para el desmontaje y montaje del eletroimán 9 681 084 501 Chave de montagem do eixo da alavanca de 0 986 611 778 comando Llave de montaje 9 689 086 017 Dispositivo para a remoção e montagem da bucha 0 986 611 859 na tampa Juego de herramientas de extración de lo cojinete de bronce Nº de Tipo Aplicação Aplicación Foto Q FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO VE..F.. Ferramentas Diesel 44

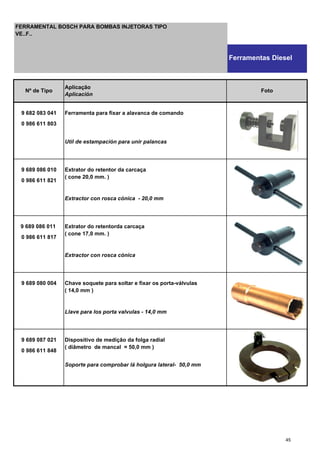

- 45. 9 682 083041 Ferramenta para fixar a alavanca de comando 0 986 611 803 Util de estampación para unir palancas 9 689 086 010 Extrator do retentor da carcaça 0 986 611 821 ( cone 20,0 mm. ) Extractor con rosca cónica - 20,0 mm 9 689 086 011 Extrator do retentorda carcaça 0 986 611 817 ( cone 17,0 mm. ) Extractor con rosca cónica 9 689 080 004 Chave soquete para soltar e fixar os porta-válvulas ( 14,0 mm ) Llave para los porta valvulas - 14,0 mm 9 689 087 021 Dispositivo de medição da folga radial 0 986 611 848 ( diâmetro de mancal = 50,0 mm ) Soporte para comprobar lá holgura lateral- 50,0 mm Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO VE..F.. Ferramentas Diesel 45
- 46. 9 689 085051 Ponta tipo TORX - TX 30 Llave TORX - TX30 9 689 085 052 Adaptadotr para ponta tipo TORX Dispositivo para lá llave torx 9 689 085 072 Dispositivo para a fixação e alinhamento do pino 0 986 611 792 do LDA Brida de sujeición para el eje de lá membrana 9 689 085 068 Chave para a desmontagem e montagem da bucha 0 986 611 764 guia Punta de destornillador 9 683 080 182 Calibrado para a verificação do alinhamento da bucha 0 986 611 795 Bulón de alineación Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO VE..F Ferramentas Diesel 46

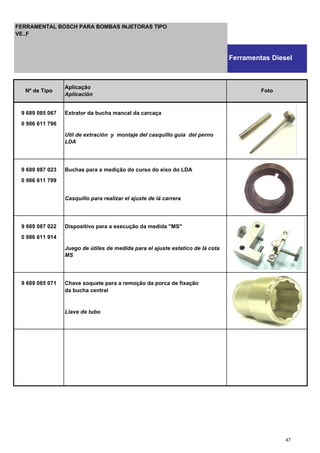

- 47. 9 689 085067 Extrator da bucha mancal da carcaça 0 986 611 796 Util de extración y montaje del casquillo guia del perno LDA 9 689 087 023 Buchas para a medição do curso do eixo do LDA 0 986 611 799 Casquillo para realizar el ajuste de lá carrera 9 689 087 022 Dispositivo para a execução da medida "MS" 0 986 611 914 Juego de útiles de medida para el ajuste estatico de lá cota MS 9 689 085 071 Chave soquete para a remoção da porca de fixação da bucha central Llave de tubo Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA BOMBAS INJETORAS TIPO VE..F Ferramentas Diesel 47

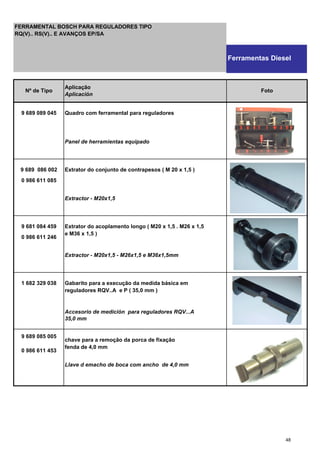

- 48. 9 689 089045 Quadro com ferramental para reguladores Panel de herramientas equipado 9 689 086 002 Extrator do conjunto de contrapesos ( M 20 x 1,5 ) 0 986 611 085 Extractor - M20x1,5 9 681 084 459 Extrator do acoplamento longo ( M20 x 1,5 . M26 x 1,5 0 986 611 246 e M36 x 1,5 ) Extractor - M20x1,5 - M26x1,5 e M36x1,5mm 1 682 329 038 Gabarito para a execução da medida básica em reguladores RQV..A e P ( 35,0 mm ) Accesorio de medición para reguladores RQV...A 35,0 mm 9 689 085 005 chave para a remoção da porca de fixação 0 986 611 453 fenda de 4,0 mm Llave d emacho de boca com ancho de 4,0 mm Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES TIPO RQ(V).. RS(V).. E AVANÇOS EP/SA Ferramentas Diesel 48

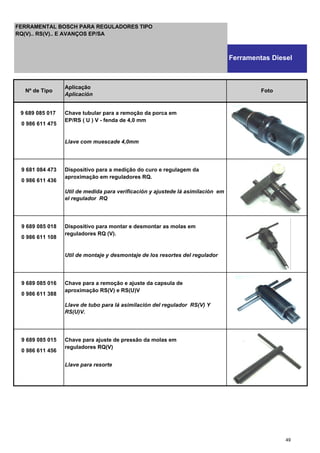

- 49. 9 689 085017 Chave tubular para a remoção da porca em 0 986 611 475 EP/RS ( U ) V - fenda de 4,0 mm Llave com muescade 4,0mm 9 681 084 473 Dispositivo para a medição do curo e regulagem da 0 986 611 436 aproximação em reguladores RQ. Util de medida para verificación y ajustede lá asimilación em el regulador RQ 9 689 085 018 Dispositivo para montar e desmontar as molas em 0 986 611 108 reguladores RQ (V). Util de montaje y desmontaje de los resortes del regulador 9 689 085 016 Chave para a remoção e ajuste da capsula de 0 986 611 388 aproximação RS(V) e RS(U)V Llave de tubo para lá asimilación del regulador RS(V) Y RS(U)V. 9 689 085 015 Chave para ajuste de pressão da molas em 0 986 611 456 reguladores RQ(V) Llave para resorte Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES TIPO RQ(V).. RS(V).. E AVANÇOS EP/SA Ferramentas Diesel 49

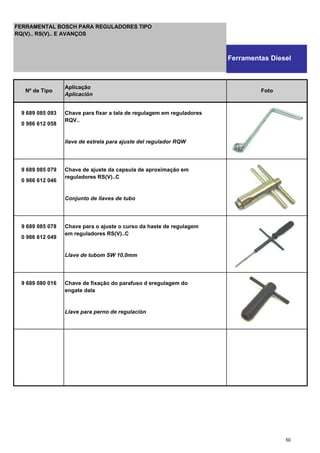

- 50. 9 689 085093 Chave para fixar a tala de regulagem em reguladores 0 986 612 058 RQV.. llave de estrela para ajuste del regulador RQW 9 689 085 079 Chave de ajuste da capsula de aproximação em 0 986 612 046 reguladores RS(V)..C Conjunto de llaves de tubo 9 689 085 078 Chave para o ajuste o curso da haste de regulagem 0 986 612 049 em reguladores RS(V)..C Llave de tubom SW 10,0mm 9 689 080 016 Chave de fixação do parafuso d eregulagem do engate dala Llave para perno de regulación Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES TIPO RQ(V).. RS(V).. E AVANÇOS Ferramentas Diesel 50

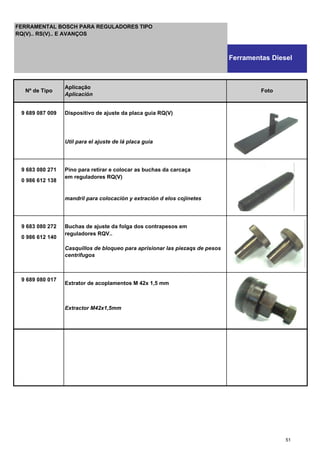

- 51. 9 689 087009 Dispositivo de ajuste da placa guia RQ(V) Util para el ajuste de lá placa guia 9 683 080 271 Pino para retirar e colocar as buchas da carcaça 0 986 612 138 em reguladores RQ(V) mandril para colocación y extración d elos cojinetes 9 683 080 272 Buchas de ajuste da folga dos contrapesos em 0 986 612 140 reguladores RQV.. Casquillos de bloqueo para aprisionar las piezaqs de pesos centrifugos 9 689 080 017 Extrator de acoplamentos M 42x 1,5 mm Extractor M42x1,5mm Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES TIPO RQ(V).. RS(V).. E AVANÇOS Ferramentas Diesel 51

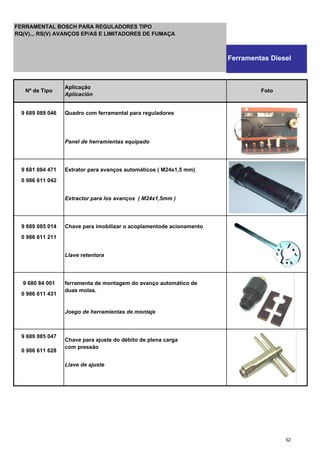

- 52. 9 689 089046 Quadro com ferramental para reguladores Panel de herramientas equipado 9 681 084 471 Extrator para avanços automáticos ( M24x1,5 mm) 0 986 611 042 Extractor para los avanços ( M24x1,5mm ) 9 689 085 014 Chave para imobilizar o acoplamentode acionamento 0 986 611 211 Llave retentora 9 680 84 001 ferramenta de montagem do avanço automático de 0 986 611 431 duas molas. Joego de herramientas de montaje 9 689 085 047 Chave para ajuste do débito de plena carga 0 986 611 628 com pressão Llave de ajuste Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES TIPO RQ(V).,. RS(V) AVANÇOS EP/AS E LIMITADORES DE FUMAÇA Ferramentas Diesel 52

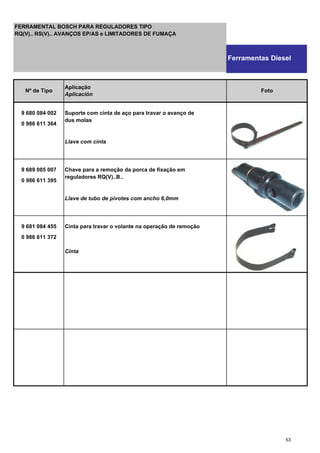

- 53. 9 680 084002 Suporte com cinta de aço para travar o avanço de 0 986 611 364 dus molas Llave com cinta 9 689 085 007 Chave para a remoção da porca de fixação em 0 986 611 395 reguladores RQ(V)..B.. Llave de tubo de pivotes com ancho 6,0mm 9 681 084 455 Cinta para travar o volante na operação de remoção 0 986 611 372 Cinta Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES TIPO RQ(V).. RS(V).. AVANÇOS EP/AS e LIMITADORES DE FUMAÇA Ferramentas Diesel 53

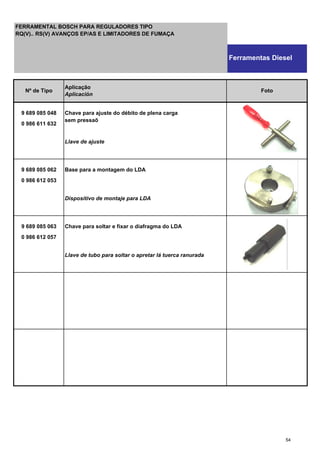

- 54. 9 689 085048 Chave para ajuste do débito de plena carga 0 986 611 632 sem pressaõ Llave de ajuste 9 689 085 062 Base para a montagem do LDA 0 986 612 053 Dispositivo de montaje para LDA 9 689 085 063 Chave para soltar e fixar o diafragma do LDA 0 986 612 057 Llave de tubo para soltar o apretar lá tuerca ranurada Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES TIPO RQ(V).. RS(V) AVANÇOS EP/AS E LIMITADORES DE FUMAÇA Ferramentas Diesel 54

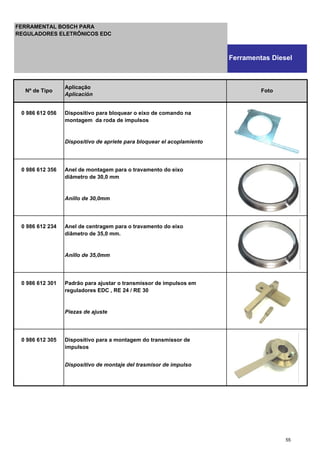

- 55. 0 986 612056 Dispositivo para bloquear o eixo de comando na montagem da roda de impulsos Dispositivo de apriete para bloquear el acoplamiento 0 986 612 356 Anel de montagem para o travamento do eixo diâmetro de 30,0 mm Anillo de 30,0mm 0 986 612 234 Anel de centragem para o travamento do eixo diâmetro de 35,0 mm. Anillo de 35,0mm 0 986 612 301 Padrão para ajustar o transmissor de impulsos em reguladores EDC , RE 24 / RE 30 Piezas de ajuste 0 986 612 305 Dispositivo para a montagem do transmissor de impulsos Dispositivo de montaje del trasmisor de impulso Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES ELETRÔNICOS EDC Ferramentas Diesel 55

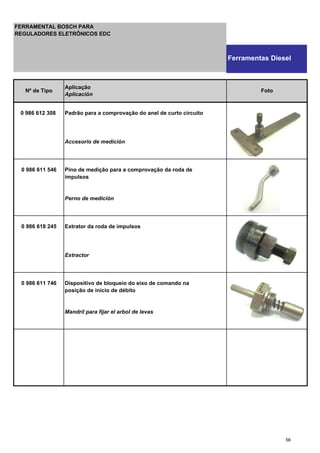

- 56. 0 986 612308 Padrão para a comprovação do anel de curto circuito Accesorio de medición 0 986 611 546 Pino de medição para a comprovação da roda de impulsos Perno de medición 0 986 618 245 Extrator da roda de impulsos Extractor 0 986 611 746 Dispositivo de bloqueio do eixo de comando na posição de início de débito Mandril para fijar el arbol de levas Nº de Tipo Aplicação Aplicación Foto FERRAMENTAL BOSCH PARA REGULADORES ELETRÔNICOS EDC Ferramentas Diesel 56
- 57. Tel.: 0055 (19)3745-2127 / 1834 / 1158 / 2126 / 1752 / 2029 www.bosch.com.br/br/equiteste Robert Bosch Ltda 57
