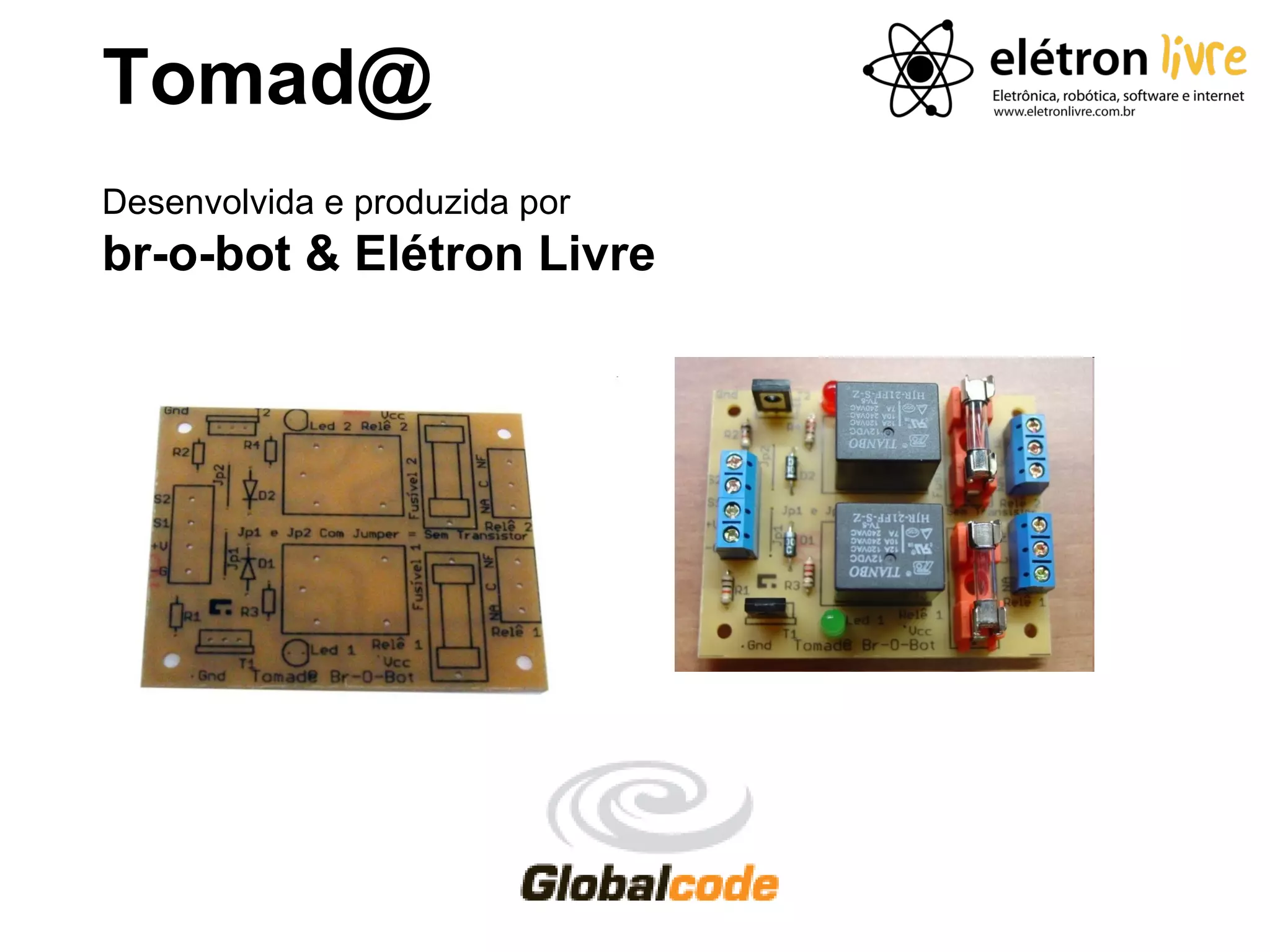

1. Tomad@
Desenvolvida e produzida por
br-o-bot & Elétron Livre

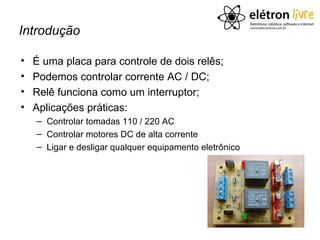

2. Introdução
• É uma placa para controle de dois relês;
• Podemos controlar corrente AC / DC;
• Relê funciona como um interruptor;
• Aplicações práticas:
– Controlar tomadas 110 / 220 AC
– Controlar motores DC de alta corrente
– Ligar e desligar qualquer equipamento eletrônico

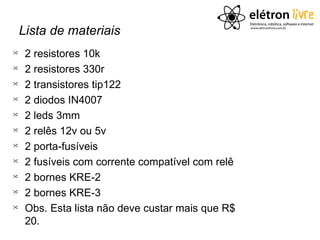

3. Lista de materiais

2 resistores 10k

2 resistores 330r

2 transistores tip122

2 diodos IN4007

2 leds 3mm

2 relês 12v ou 5v

2 porta-fusíveis

2 fusíveis com corrente compatível com relê

2 bornes KRE-2

2 bornes KRE-3

Obs. Esta lista não deve custar mais que R$
20.

4. Lista de materiais
Led1 e Led2 = led 3mm
R3 e R4 = resistor 330R –
para os leds

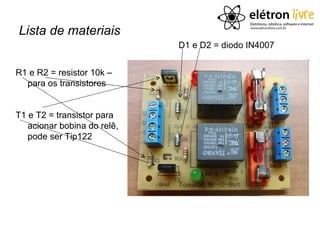

5. Lista de materiais
D1 e D2 = diodo IN4007
R1 e R2 = resistor 10k –
para os transistores
T1 e T2 = transistor para
acionar bobina do relê,
pode ser Tip122

6. Lista de materiais
Fusível 1 e Fusível 2 com
porta-fusível
Relê 1 e Relê 2
Bornes para encaixe dos fios
de acionamento da saída
do contato do relê

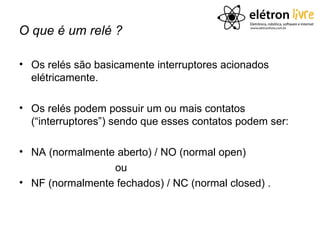

7. O que é um relé ?
• Os relés são basicamente interruptores acionados
elétricamente.
• Os relés podem possuir um ou mais contatos
(“interruptores”) sendo que esses contatos podem ser:
• NA (normalmente aberto) / NO (normal open)
ou
• NF (normalmente fechados) / NC (normal closed) .

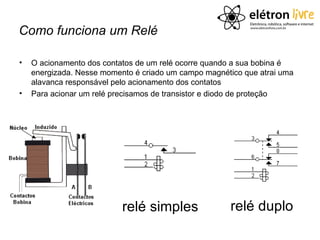

8. Como funciona um Relé
• O acionamento dos contatos de um relé ocorre quando a sua bobina é
energizada. Nesse momento é criado um campo magnético que atrai uma
alavanca responsável pelo acionamento dos contatos
• Para acionar um relé precisamos de transistor e diodo de proteção
relé simples relé duplo

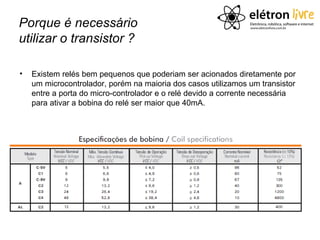

9. Porque é necessário
utilizar o transistor ?
• Existem relés bem pequenos que poderiam ser acionados diretamente por
um microcontrolador, porém na maioria dos casos utilizamos um transistor
entre a porta do micro-controlador e o relé devido a corrente necessária
para ativar a bobina do relé ser maior que 40mA.

10. Tensão reversa
• Ao desenergizar a bobina de um relé, ocorre um fenômeno que faz com
que seja gerada uma tensão reversa pela bobina. Devemos proteger o
circuito responsável pelo acionamento, instalando um diodo em paralelo
com a bobina.

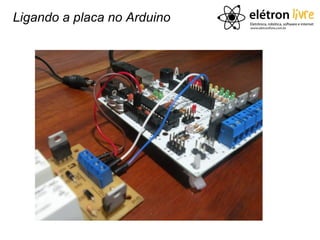

11. Ligando a placa no Arduino

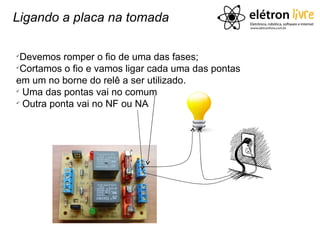

12. Ligando a placa na tomada

Devemos romper o fio de uma das fases;

Cortamos o fio e vamos ligar cada uma das pontas
em um no borne do relê a ser utilizado.

Uma das pontas vai no comum

Outra ponta vai no NF ou NA

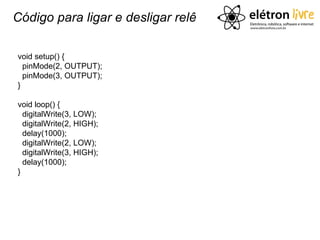

13. Código para ligar e desligar relê
void setup() {
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
}
void loop() {
digitalWrite(3, LOW);
digitalWrite(2, HIGH);
delay(1000);
digitalWrite(2, LOW);
digitalWrite(3, HIGH);
delay(1000);
}

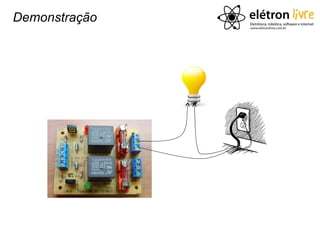

14. Demonstração

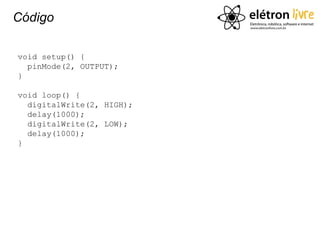

15. Código
void setup() {
pinMode(2, OUTPUT);
}
void loop() {
digitalWrite(2, HIGH);
delay(1000);
digitalWrite(2, LOW);
delay(1000);
}

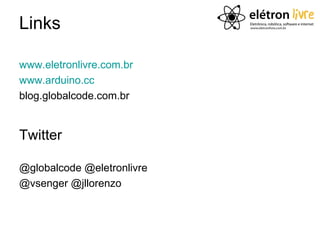

16. Links
www.eletronlivre.com.br
www.arduino.cc
blog.globalcode.com.br
Twitter
@globalcode @eletronlivre
@vsenger @jllorenzo
