1. Tecnologia em Redes de
Computadores
Tópicos Avançados em Redes
– RED008 –
Parte 4: Antenas (cont)
Professor: André Peres
andre.peres@poa.ifrs.edu.br
Instituto Federal do Rio Grande do Sul - IFRS
Porto Alegre

2. Antenas
● Tipos de Antenas:
– omnidirecional: irradia e recebe sinais em todas as
direções
– direcional: irradia e recebe sinais em uma única
direção
– setorial: irradia e recebe sinais em ângulo (45º,
90º, ...)

3. Antenas
– Tipos de antena: isotrópica (referência)
Tipo de Antena Diagrama Diagrama Diagrama
Tridimensional Vertical ou de Horizontal ou
Elevação de Azimute
Irradiador G = 0 dBi Plano Elétrico Plano
Isotrópico G = - 2,15 dBd Magnético

4. Antenas
– Tipos de antena: dipolo de meia onda
Tipo de Antena Diagrama Diagrama Diagrama
Tridimensional Vertical ou de Horizontal ou
Elevação de Azimute
Dipolo de Meia G = 2,15 dBi Plano Elétrico Plano
Onda G = 0 dBd Magnético

5. Antenas

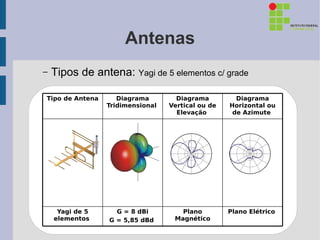

– Tipos de antena: Yagi de 5 elementos c/ grade
Tipo de Antena Diagrama Diagrama Diagrama
Tridimensional Vertical ou de Horizontal ou
Elevação de Azimute
Yagi de 5 G = 8 dBi Plano Plano Elétrico
elementos G = 5,85 dBd Magnético

6. Antenas

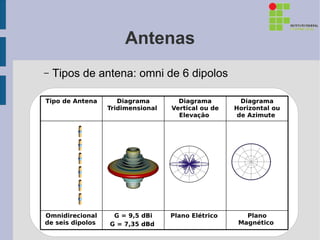

– Tipos de antena: omni de 6 dipolos
Tipo de Antena Diagrama Diagrama Diagrama
Tridimensional Vertical ou de Horizontal ou
Elevação de Azimute
Omnidirecional G = 9,5 dBi Plano Elétrico Plano
de seis dipolos G = 7,35 dBd Magnético

7. Antenas
– Tipos de antena: setorial de 4 dipolos
Tipo de Antena Diagrama Diagrama Diagrama
Tridimensional Vertical ou de Horizontal ou
Elevação de Azimute
Painel Setorial G = 12,5 dBi Plano Plano Elétrico
Polarização G = 10,35 dBd Magnético
Vertical
