Fundamentos de Antenas para Tecnologia RFID - 2014
O documento discute fundamentos de antenas para sistemas RFID, incluindo o funcionamento de RFID, tipos de antenas, medições de sinais e aplicações. É apresentado um guia sobre os principais componentes e conceitos relacionados a antenas e transmissão/recepção de ondas eletromagnéticas em sistemas RFID.
Mais conteúdo relacionado
Semelhante a Fundamentos de Antenas para Tecnologia RFID - 2014
Fundamentos de Antenas para Tecnologia RFID - 2014
- 1. Fundamentos de Antenas paraTecnologia RFID Prof. Dr. Carlos Fernando Jung carlosfernandojung@gmail.com Material Didático de Apoio http://polovp.faccat.br Atualizado 2014
- 2. O Que éRFID
- 3. RFID é adenominação dada a Radio Frequency Identification ou Identificação por Radiofrequência
- 4.

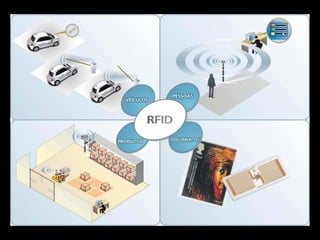

- 6. Qual a Importânciade se Estudar Antenas e Transmissão e Recepção de Ondas Eletromagnéticas em Sistemas com Tecnologia RFID?

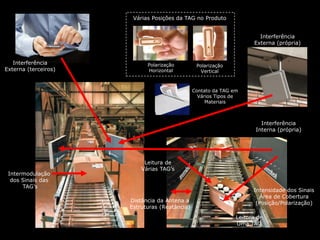

- 7. Interferência Externa (própria) Interferência Interna (própria) Interferência Externa(terceiros) Várias Posições da TAG no Produto Polarização Horizontal Polarização Vertical Intermodulação dos Sinais das TAG’s Intensidade dos Sinais Área de Cobertura (Posição/Polarização) Leitura de Várias TAG’s Leitura de Uma TAG Distância da Antena a Estruturas (Reatância) Contato da TAG em Vários Tipos de Materiais
- 8.
- 9.
- 10.
- 11.
- 12.

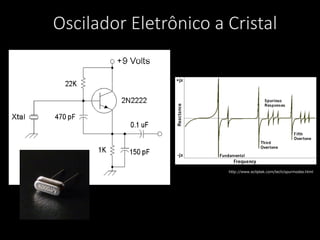

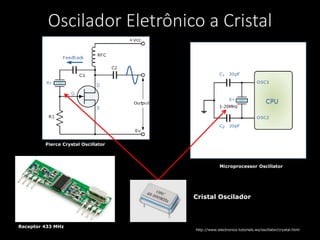

- 13. Oscilador Eletrônico aCristal Microprocessor Oscillator Pierce Crystal Oscillator Cristal Oscilador http://www.electronics-tutorials.ws/oscillator/crystal.html Receptor 433 MHz

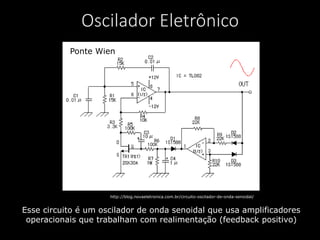

- 14. Oscilador Eletrônico Esse circuitoé um oscilador de onda senoidal que usa amplificadores operacionais que trabalham com realimentação (feedback positivo) http://blog.novaeletronica.com.br/circuito-oscilador-de-onda-senoidal/ Ponte Wien

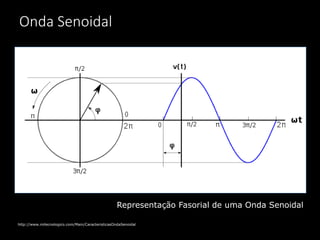

- 15.

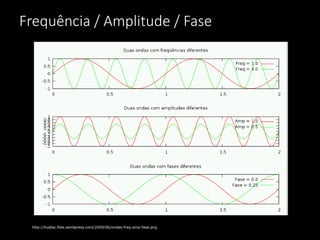

- 16. Frequência / Amplitude/ Fase http://hudlac.files.wordpress.com/2009/06/ondas-freq-amp-fase.png
- 17.
- 18.

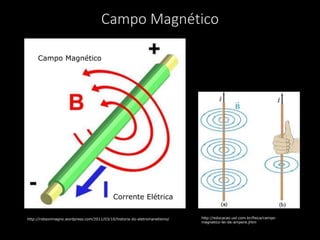

- 20.

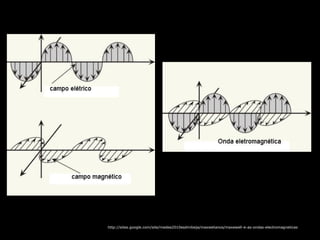

- 21.

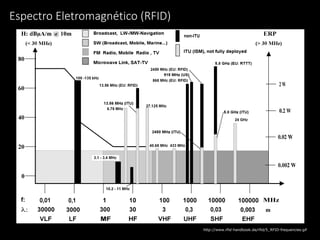

- 22.

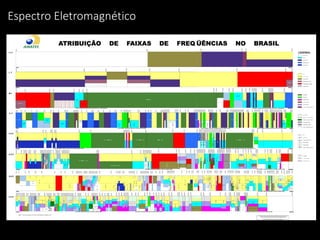

- 23.

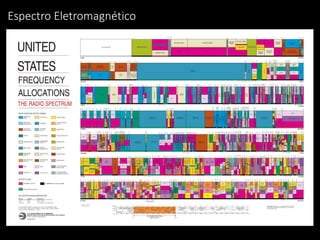

- 24.

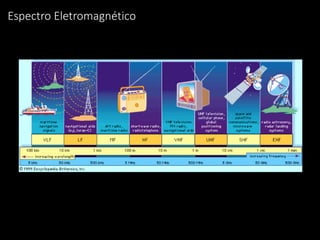

- 25.
- 26.
- 27.
- 28. Como Funciona umaLâmpada

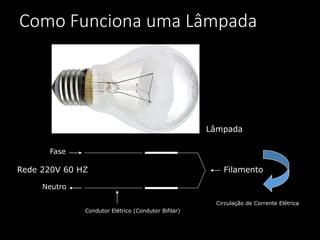

- 29. Como Funciona umaLâmpada Lâmpada FilamentoRede 220V 60 HZ Fase Neutro Condutor Elétrico (Condutor Bifilar) Circulação de Corrente Elétrica
- 30. Como Funciona umaAntena

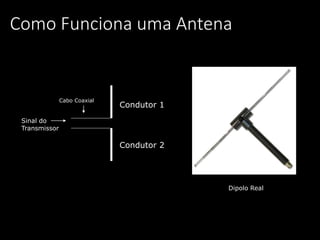

- 31. Como Funciona umaAntena Sinal do Transmissor Cabo Coaxial Condutor 1 Condutor 2 Dipolo Real

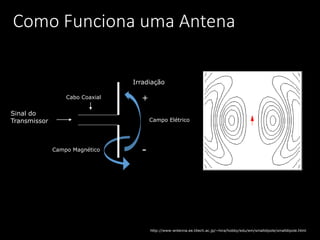

- 32. Cabo Coaxial + - CampoElétrico Irradiação http://www-antenna.ee.titech.ac.jp/~hira/hobby/edu/em/smalldipole/smalldipole.html Campo Magnético Sinal do Transmissor Como Funciona uma Antena
- 33. Irradiação do Dipolo Irradiação0,5 http://www-antenna.ee.titech.ac.jp/~hira/hobby/edu/em/smalldipole/smalldipole.html
- 34.

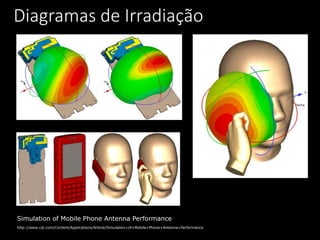

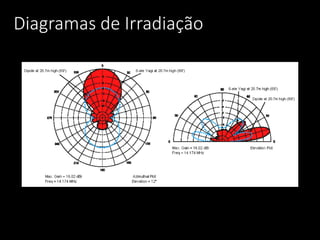

- 35. Diagramas de Irradiação Simulationof Mobile Phone Antenna Performance http://www.cst.com/Content/Applications/Article/Simulation+of+Mobile+Phone+Antenna+Performance

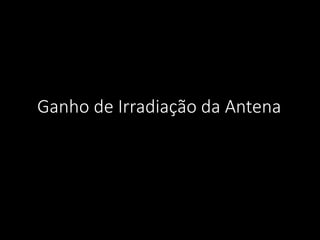

- 36. Ganho de Irradiaçãoda Antena

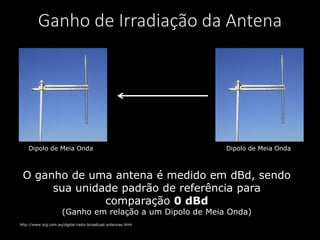

- 37. Dipolo de MeiaOnda Dipolo de Meia Onda Ganho de Irradiação da Antena http://www.zcg.com.au/digital-radio-broadcast-antennas.html O ganho de uma antena é medido em dBd, sendo sua unidade padrão de referência para comparação 0 dBd (Ganho em relação a um Dipolo de Meia Onda)

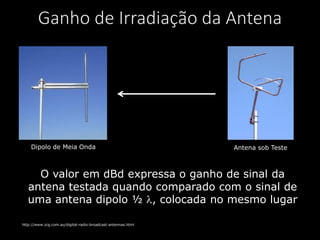

- 38. Ganho de Irradiaçãoda Antena Dipolo de Meia Onda Antena sob Teste http://www.zcg.com.au/digital-radio-broadcast-antennas.html O valor em dBd expressa o ganho de sinal da antena testada quando comparado com o sinal de uma antena dipolo ½ , colocada no mesmo lugar

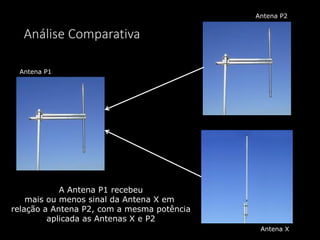

- 39. Antena P2 Antena X AAntena P1 recebeu mais ou menos sinal da Antena X em relação a Antena P2, com a mesma potência aplicada as Antenas X e P2 Antena P1 Análise Comparativa

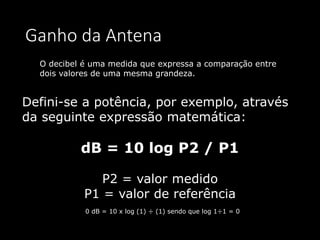

- 40. Ganho da Antena Defini-sea potência, por exemplo, através da seguinte expressão matemática: dB = 10 log P2 / P1 P2 = valor medido P1 = valor de referência O decibel é uma medida que expressa a comparação entre dois valores de uma mesma grandeza. 0 dB = 10 x log (1) ÷ (1) sendo que log 1÷1 = 0

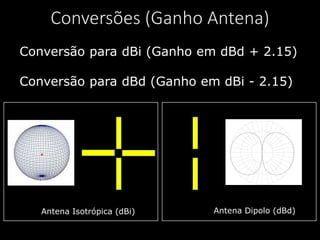

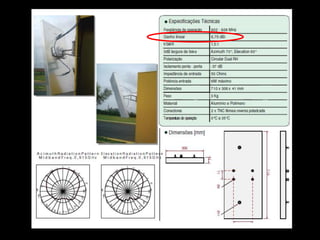

- 42. Conversões (Ganho Antena) Conversãopara dBi (Ganho em dBd + 2.15) Conversão para dBd (Ganho em dBi - 2.15) Antena Isotrópica (dBi) Antena Dipolo (dBd)
- 43.

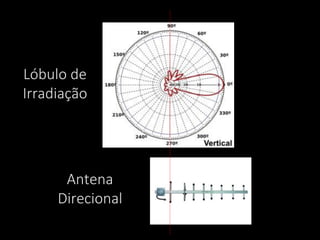

- 44.
- 45.

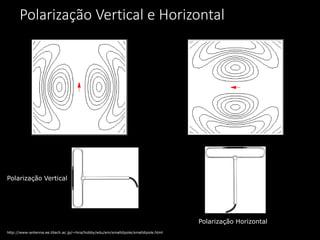

- 46. Polarização Vertical eHorizontal Polarização Vertical Polarização Horizontal http://www-antenna.ee.titech.ac.jp/~hira/hobby/edu/em/smalldipole/smalldipole.html

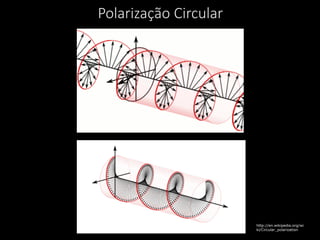

- 47.

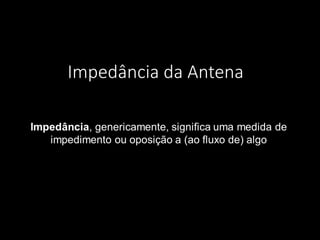

- 48.

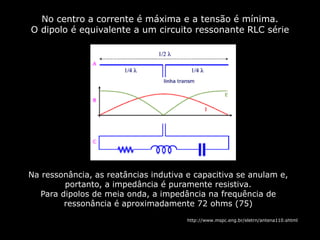

- 49. No centro acorrente é máxima e a tensão é mínima. O dipolo é equivalente a um circuito ressonante RLC série Na ressonância, as reatâncias indutiva e capacitiva se anulam e, portanto, a impedância é puramente resistiva. Para dipolos de meia onda, a impedância na frequência de ressonância é aproximadamente 72 ohms (75) http://www.mspc.eng.br/eletrn/antena110.shtml

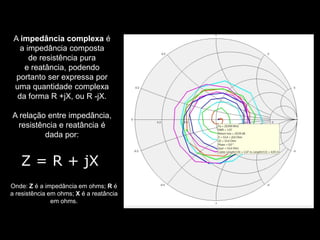

- 50. A impedância complexaé a impedância composta de resistência pura e reatância, podendo portanto ser expressa por uma quantidade complexa da forma R +jX, ou R -jX. A relação entre impedância, resistência e reatância é dada por: Onde: Z é a impedância em ohms; R é a resistência em ohms; X é a reatância em ohms. Z = R + jX

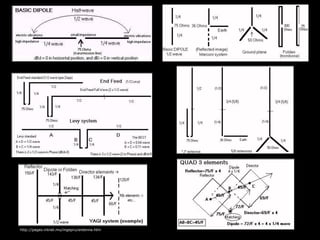

- 51.
- 52.

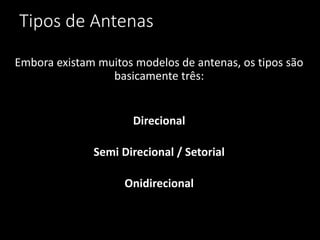

- 53. Tipos de Antenas Emboraexistam muitos modelos de antenas, os tipos são basicamente três: Direcional Semi Direcional / Setorial Onidirecional
- 54.

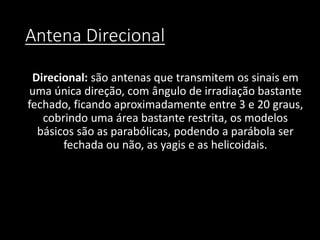

- 55. Antena Direcional Direcional: sãoantenas que transmitem os sinais em uma única direção, com ângulo de irradiação bastante fechado, ficando aproximadamente entre 3 e 20 graus, cobrindo uma área bastante restrita, os modelos básicos são as parabólicas, podendo a parábola ser fechada ou não, as yagis e as helicoidais.

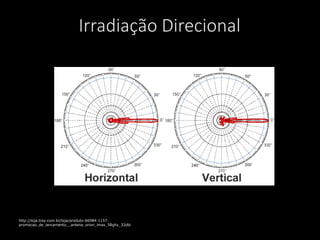

- 56.

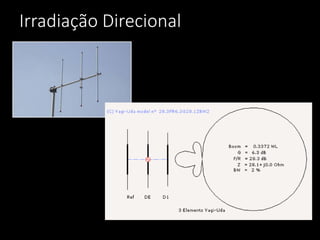

- 57.

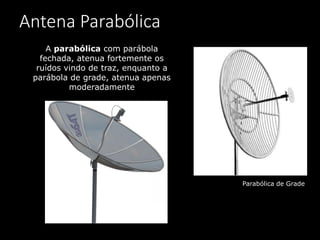

- 58. Antena Parabólica A parabólicacom parábola fechada, atenua fortemente os ruídos vindo de traz, enquanto a parábola de grade, atenua apenas moderadamente Parabólica de Grade

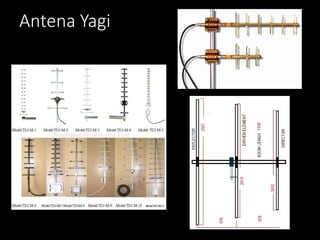

- 59.

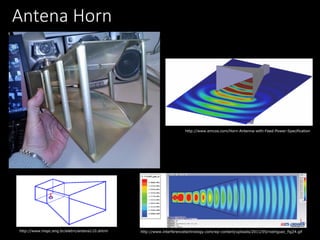

- 60.

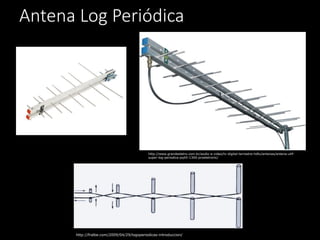

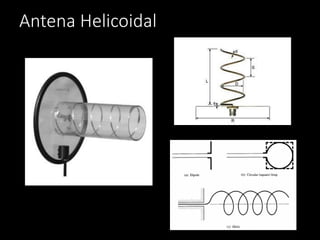

- 61.
- 62.
- 63.

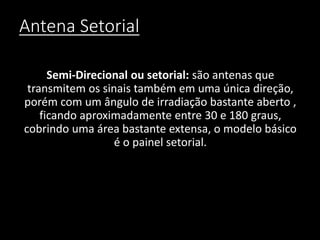

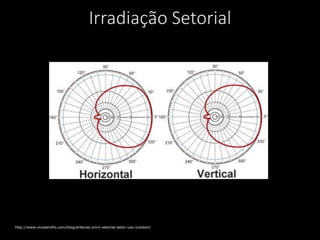

- 64. Antena Setorial Semi-Direcional ousetorial: são antenas que transmitem os sinais também em uma única direção, porém com um ângulo de irradiação bastante aberto , ficando aproximadamente entre 30 e 180 graus, cobrindo uma área bastante extensa, o modelo básico é o painel setorial.
- 65.
- 66.
- 67.

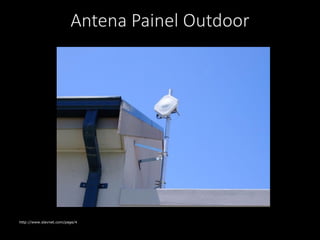

- 68.
- 69.

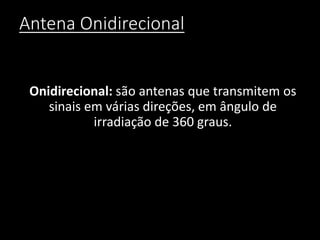

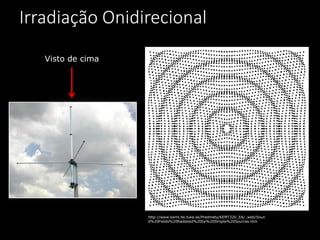

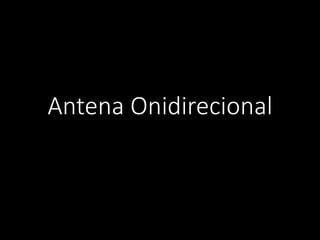

- 70. Antena Onidirecional Onidirecional: sãoantenas que transmitem os sinais em várias direções, em ângulo de irradiação de 360 graus.
- 71.

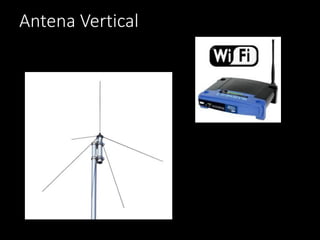

- 72.
- 73.
- 74. Linhas de Transmissão eRecepção

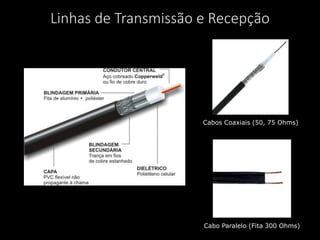

- 75. Cabos Coaxiais (50,75 Ohms) Cabo Paralelo (Fita 300 Ohms) Linhas de Transmissão e Recepção

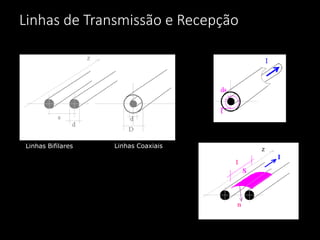

- 76. Linhas de Transmissãoe Recepção Linhas Bifilares Linhas Coaxiais

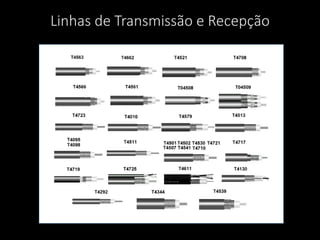

- 77. Linhas de Transmissãoe Recepção

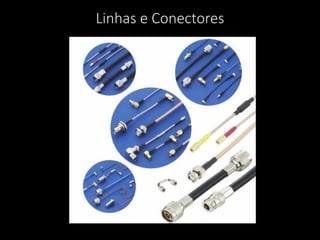

- 78.

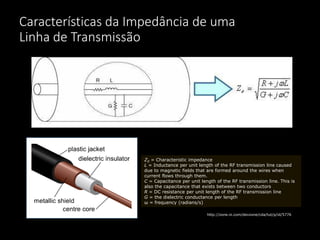

- 79. Características da Impedânciade uma Linha de Transmissão Z0 = Characteristic impedance L = Inductance per unit length of the RF transmission line caused due to magnetic fields that are formed around the wires when current flows through them. C = Capacitance per unit length of the RF transmission line. This is also the capacitance that exists between two conductors R = DC resistance per unit length of the RF transmission line G = the dielectric conductance per length ω = frequency (radians/s) http://zone.ni.com/devzone/cda/tut/p/id/5776
- 80.
- 81.

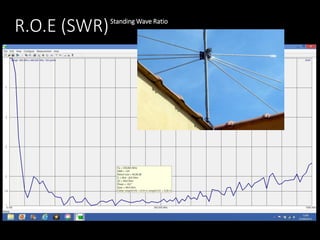

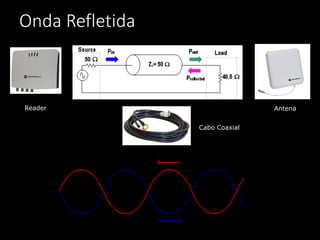

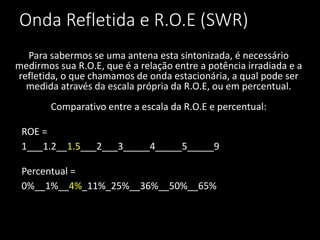

- 82. Onda Refletida eR.O.E (SWR) Para sabermos se uma antena esta sintonizada, é necessário medirmos sua R.O.E, que é a relação entre a potência irradiada e a refletida, o que chamamos de onda estacionária, a qual pode ser medida através da escala própria da R.O.E, ou em percentual. Comparativo entre a escala da R.O.E e percentual: ROE = 1___1.2__1.5___2___3_____4_____5_____9 Percentual = 0%__1%__4%_11%_25%__36%__50%__65%
- 83.

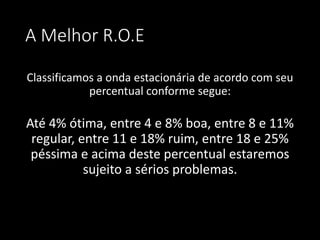

- 84. A Melhor R.O.E Classificamosa onda estacionária de acordo com seu percentual conforme segue: Até 4% ótima, entre 4 e 8% boa, entre 8 e 11% regular, entre 11 e 18% ruim, entre 18 e 25% péssima e acima deste percentual estaremos sujeito a sérios problemas.

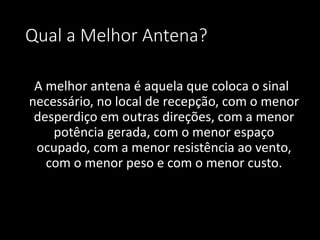

- 85. Qual a MelhorAntena? A melhor antena é aquela que coloca o sinal necessário, no local de recepção, com o menor desperdiço em outras direções, com a menor potência gerada, com o menor espaço ocupado, com a menor resistência ao vento, com o menor peso e com o menor custo.
- 86. Equipamentos para Medições eAnálise de Sinais

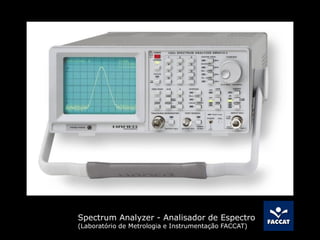

- 87. Spectrum Analyzer -Analisador de Espectro (Laboratório de Metrologia e Instrumentação FACCAT)

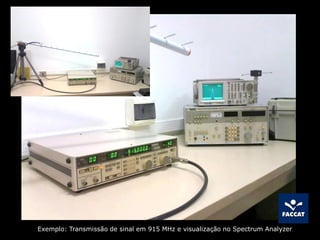

- 88. Exemplo: Transmissão desinal em 915 MHz e visualização no Spectrum Analyzer

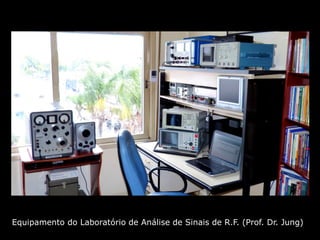

- 89. Equipamento do Laboratóriode Análise de Sinais de R.F. (Prof. Dr. Jung)

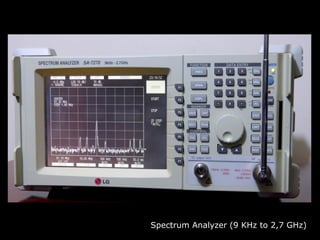

- 90. Spectrum Analyzer (9KHz to 2,7 GHz)

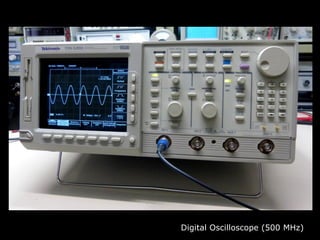

- 91.

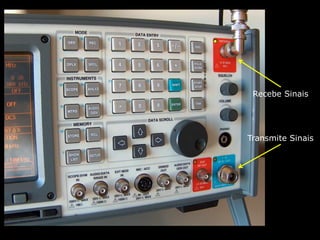

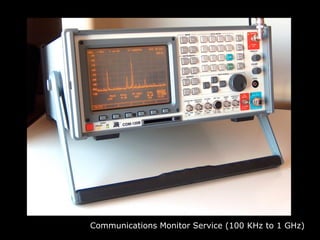

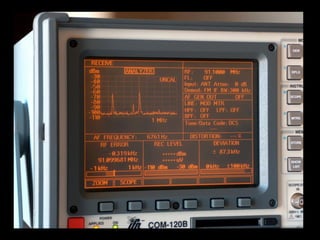

- 92. Communications Monitor Service(100 KHz to 1 GHz)
- 94.

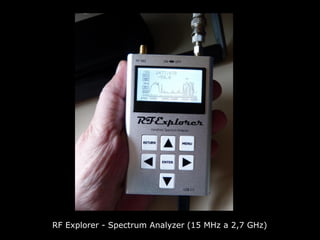

- 95. RF Explorer -Spectrum Analyzer (15 MHz a 2,7 GHz)

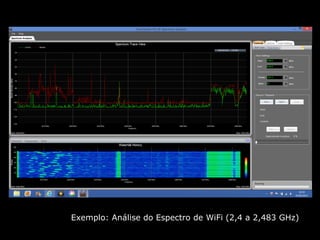

- 96. Exemplo: Análise doEspectro de WiFi (2,4 a 2,483 GHz)

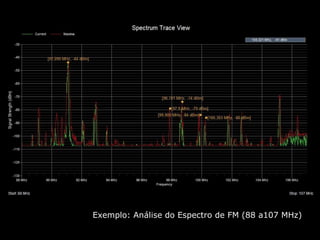

- 97. Exemplo: Análise doEspectro de FM (88 a107 MHz)

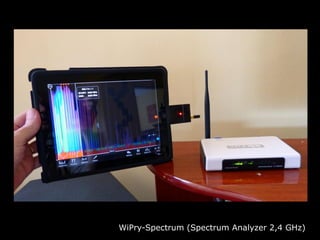

- 98.

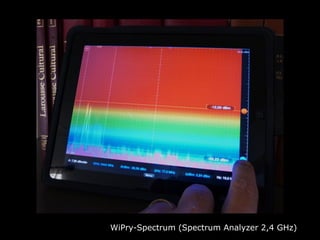

- 99.

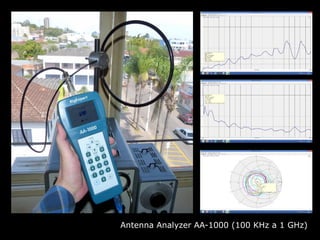

- 100. Antenna Analyzer AA-1000(100 KHz a 1 GHz)
- 101.

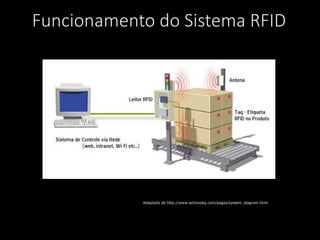

- 102. Funcionamento do SistemaRFID Adaptado de http://www.actionpkg.com/pages/system_diagram.html

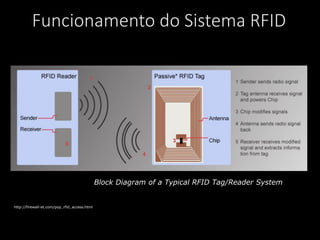

- 103. Funcionamento do SistemaRFID Block Diagram of a Typical RFID Tag/Reader System http://firewall-et.com/pop_rfid_access.html

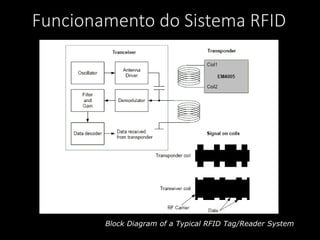

- 104. Funcionamento do SistemaRFID Block Diagram of a Typical RFID Tag/Reader System
- 105.
- 106.

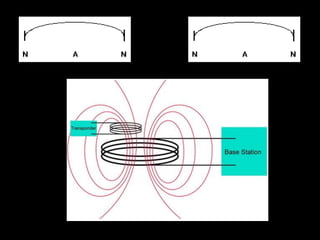

- 108.
- 109.

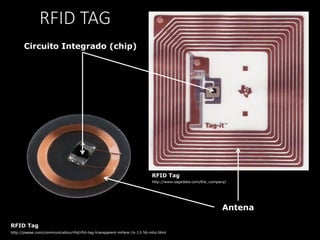

- 110.

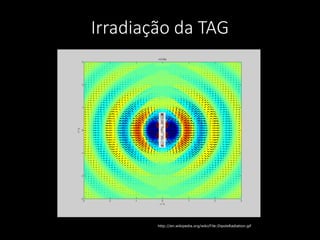

- 111.

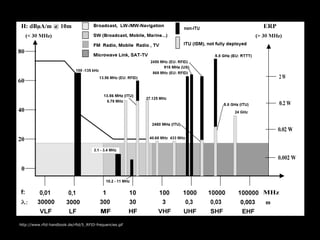

- 112. Faixa de Operaçãoda TAG
- 113.

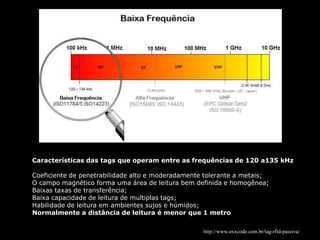

- 114. Características das tagsque operam entre as frequências de 120 a135 kHz Coeficiente de penetrabilidade alto e moderadamente tolerante a metais; O campo magnético forma uma área de leitura bem definida e homogênea; Baixas taxas de transferência; Baixa capacidade de leitura de multiplas tags; Habilidade de leitura em ambientes sujos e húmidos; Normalmente a distância de leitura é menor que 1 metro http://www.oxxcode.com.br/tag-rfid-passiva/

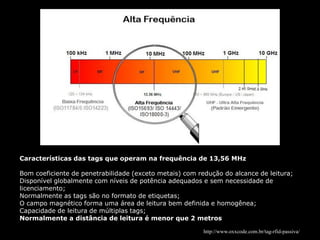

- 115. Características das tagsque operam na frequência de 13,56 MHz Bom coeficiente de penetrabilidade (exceto metais) com redução do alcance de leitura; Disponível globalmente com níveis de potência adequados e sem necessidade de licenciamento; Normalmente as tags são no formato de etiquetas; O campo magnético forma uma área de leitura bem definida e homogênea; Capacidade de leitura de múltiplas tags; Normalmente a distância de leitura é menor que 2 metros http://www.oxxcode.com.br/tag-rfid-passiva/

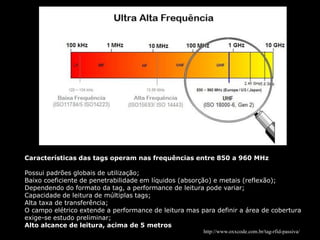

- 116. http://www.oxxcode.com.br/tag-rfid-passiva/ Características das tagsoperam nas frequências entre 850 a 960 MHz Possui padrões globais de utilização; Baixo coeficiente de penetrabilidade em líquidos (absorção) e metais (reflexão); Dependendo do formato da tag, a performance de leitura pode variar; Capacidade de leitura de múltiplas tags; Alta taxa de transferência; O campo elétrico extende a performance de leitura mas para definir a área de cobertura exige-se estudo preliminar; Alto alcance de leitura, acima de 5 metros

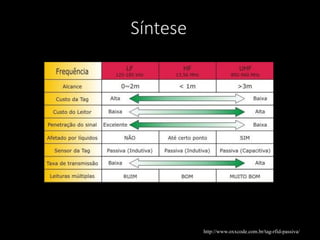

- 117.
- 118.

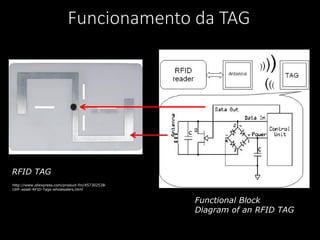

- 119. Funcionamento da TAG FunctionalBlock Diagram of an RFID TAG RFID TAG http://www.aliexpress.com/product-fm/457302538- UHF-asset-RFID-Tags-wholesalers.html

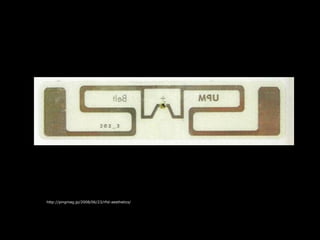

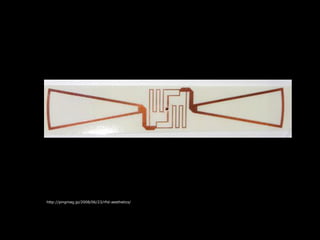

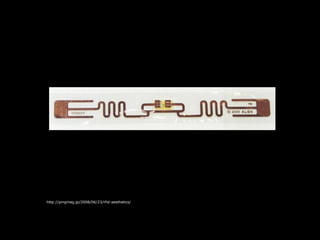

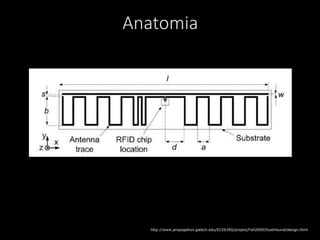

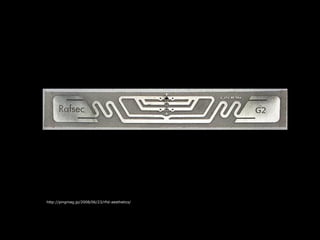

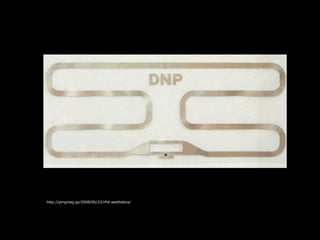

- 120. Antenas Utilizadas em TAG’s(Etiquetas)
- 121.
- 122.
- 123.
- 124.
- 125.
- 126.

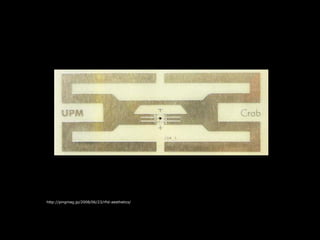

- 127.

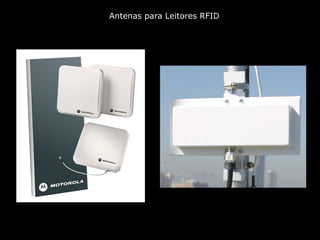

- 128. Antenas Utilizadas em Reader’s(Leitores)
- 129.

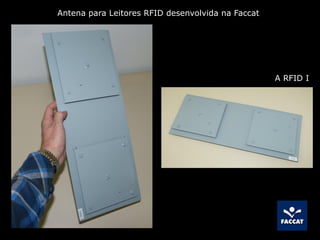

- 130. A RFID I Antenapara Leitores RFID desenvolvida na Faccat

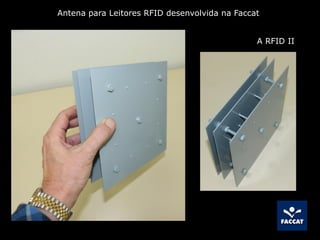

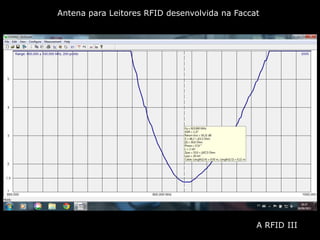

- 131. Antena para LeitoresRFID desenvolvida na Faccat A RFID II

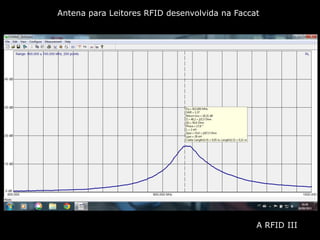

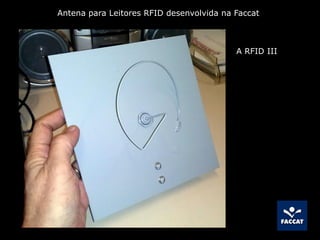

- 132. Antena para LeitoresRFID desenvolvida na Faccat A RFID III

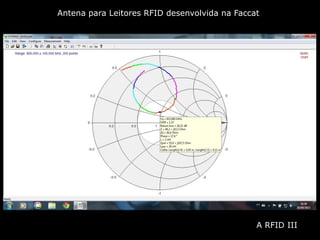

- 133. Antena para LeitoresRFID desenvolvida na Faccat A RFID III
- 134. Antena para LeitoresRFID desenvolvida na Faccat A RFID III
- 135. Antena para LeitoresRFID desenvolvida na Faccat A RFID III
- 136. Experimentos com TAG’se Antenas

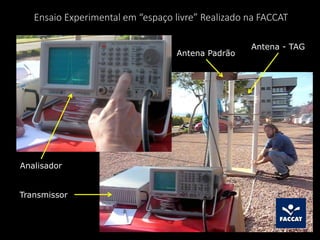

- 137. Ensaio Experimental em“espaço livre” Realizado na FACCAT Analisador Antena - TAG Antena Padrão Transmissor
- 138. Análise da Influênciade Diversos Tipos de Materiais entre os Sinais do Leitor e TAG RFID Utilizando uma forma estrutural do dia a dia: carrinho de supermercado

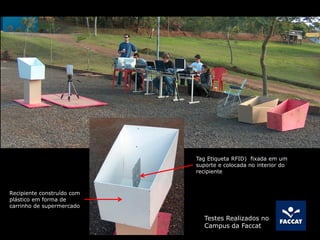

- 139. Tag Etiqueta RFID)fixada em um suporte e colocada no interior do recipiente Recipiente construído com plástico em forma de carrinho de supermercado Testes Realizados no Campus da Faccat
- 140. Análise da Influênciade Diversos Tipos de Materiais entre os Sinais do Leitor e TAG RFID Utilizando chapas quadradas de diversos tipos de materiais para fixação da TAG (Vidro – Papelão – Isopor – Madeira - Plástico)

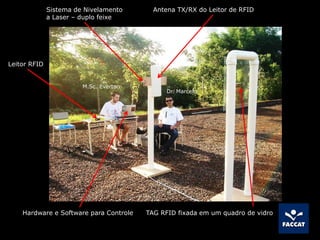

- 141. Antena TX/RX doLeitor de RFID TAG RFID fixada em um quadro de vidro Leitor RFID Dr. Marcelo M.Sc. Everton Hardware e Software para Controle Sistema de Nivelamento a Laser – duplo feixe
- 142. Sistema RFID TESTER (AnáliseCompleta)
- 143. RDID Tag EmulatorMode for Reader Testing The TC-2600A can emulate as a reference Tag to test Readers. Since an actual Tag backscatters the Reader signal and communicates based on accurate link timing in microseconds, the TC-2600A analyzes the Reader signal to provide an experimental environment. This environment simulates a real world situation and communication with the Reader is carried out by maintaining accurate link timing as if an actual Tag is backscattering. Furthermore, adjustable power enables easy measurement of the Reader sensitivity and the TC-2600A can simultaneously test up to 10 tags, allowing easy setting of Tag information according to test conditions. Tag Memory Bank Parameters Tag Memory Bank Data Tag Transmission Power, Modulation Type and Flag Persistence Value Display Command and Response Log http://www.temcell.com/tc2600a.htm

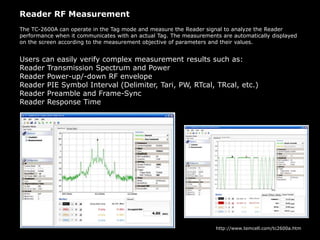

- 144. Reader RF Measurement TheTC-2600A can operate in the Tag mode and measure the Reader signal to analyze the Reader performance when it communicates with an actual Tag. The measurements are automatically displayed on the screen according to the measurement objective of parameters and their values. Users can easily verify complex measurement results such as: Reader Transmission Spectrum and Power Reader Power-up/-down RF envelope Reader PIE Symbol Interval (Delimiter, Tari, PW, RTcal, TRcal, etc.) Reader Preamble and Frame-Sync Reader Response Time http://www.temcell.com/tc2600a.htm

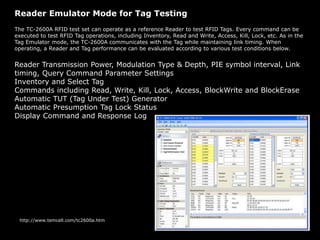

- 145. Reader Emulator Modefor Tag Testing The TC-2600A RFID test set can operate as a reference Reader to test RFID Tags. Every command can be executed to test RFID Tag operations, including Inventory, Read and Write, Access, Kill, Lock, etc. As in the Tag Emulator mode, the TC-2600A communicates with the Tag while maintaining link timing. When operating, a Reader and Tag performance can be evaluated according to various test conditions below. Reader Transmission Power, Modulation Type & Depth, PIE symbol interval, Link timing, Query Command Parameter Settings Inventory and Select Tag Commands including Read, Write, Kill, Lock, Access, BlockWrite and BlockErase Automatic TUT (Tag Under Test) Generator Automatic Presumption Tag Lock Status Display Command and Response Log http://www.temcell.com/tc2600a.htm

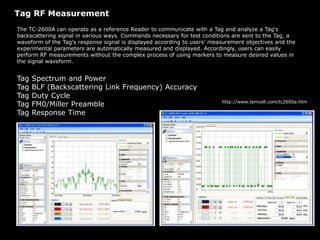

- 146. Tag RF Measurement TheTC-2600A can operate as a reference Reader to communicate with a Tag and analyze a Tag's backscattering signal in various ways. Commands necessary for test conditions are sent to the Tag, a waveform of the Tag's response signal is displayed according to users’ measurement objectives and the experimental parameters are automatically measured and displayed. Accordingly, users can easily perform RF measurements without the complex process of using markers to measure desired values in the signal waveform. Tag Spectrum and Power Tag BLF (Backscattering Link Frequency) Accuracy Tag Duty Cycle Tag FM0/Miller Preamble Tag Response Time http://www.temcell.com/tc2600a.htm

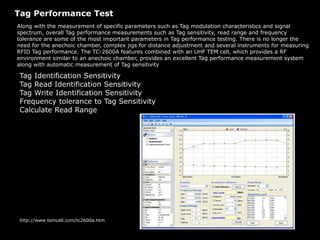

- 147. Tag Performance Test Alongwith the measurement of specific parameters such as Tag modulation characteristics and signal spectrum, overall Tag performance measurements such as Tag sensitivity, read range and frequency tolerance are some of the most important parameters in Tag performance testing. There is no longer the need for the anechoic chamber, complex jigs for distance adjustment and several instruments for measuring RFID Tag performance. The TC-2600A features combined with an UHF TEM cell, which provides a RF environment similar to an anechoic chamber, provides an excellent Tag performance measurement system along with automatic measurement of Tag sensitivity Tag Identification Sensitivity Tag Read Identification Sensitivity Tag Write Identification Sensitivity Frequency tolerance to Tag Sensitivity Calculate Read Range http://www.temcell.com/tc2600a.htm
- 148. Variáveis que Interferemem Sistemas de Teste (Ondas Refletidas) Atenuação e/ou Reforço

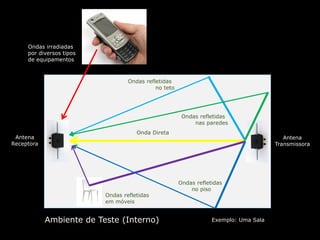

- 149. Ambiente de Teste(Interno) Exemplo: Uma Sala Ondas irradiadas por diversos tipos de equipamentos Antena Transmissora Antena Receptora Ondas refletidas em móveis Ondas refletidas no teto Ondas refletidas no piso Ondas refletidas nas paredes Onda Direta
- 150. Sistema de Testeem “Espaço Livre”

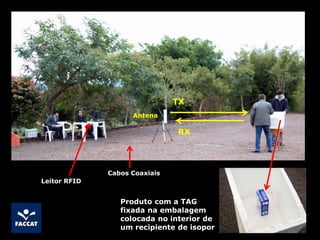

- 151. Produto com aTAG fixada na embalagem colocada no interior de um recipiente de isopor TX RX Antena Leitor RFID Cabos Coaxiais
- 152. Sistema de Testeem “Câmara Anecóica”
- 153. http://www.junseal.com.br/radiofre.html Absorvedor de R.F. http://www.liv.ac.uk/~huangyi/Photos.htm Anechoicchamber for Antenna Measurements
- 154. Mini Câmara Anecóicaem Desenvolvimento
- 155. Mini Câmara Anecóica 1ªFase – Blindagem Eletrostática

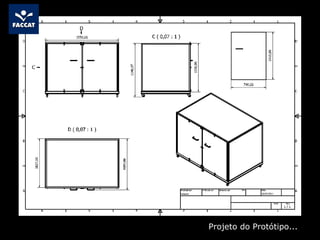

- 156.
- 157.

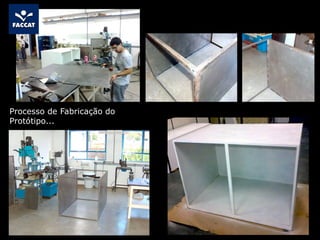

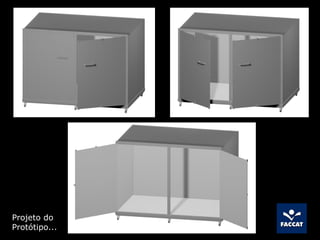

- 158. Processo de Fabricaçãodo Protótipo...

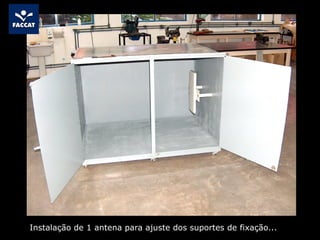

- 159. Instalação de 1antena para ajuste dos suportes de fixação...

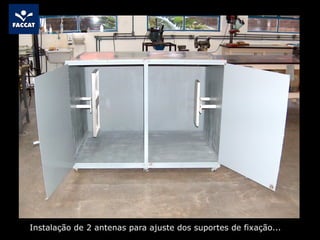

- 160. Instalação de 2antenas para ajuste dos suportes de fixação...

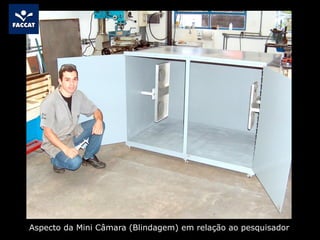

- 161. Aspecto da MiniCâmara (Blindagem) em relação ao pesquisador

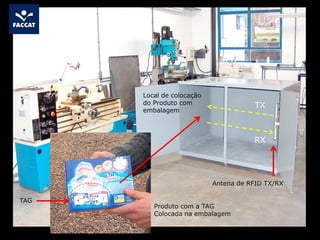

- 162. Local de colocação doProduto com embalagem Produto com a TAG Colocada na embalagem Antena de RFID TX/RX TX RX TAG
