O documento descreve os padrões de entrada para ligações elétricas monofásicas, incluindo os requisitos e materiais necessários para instalações em parede, pontalete, poste ou muro. É especificado que o padrão de entrada deve ser instalado no limite da propriedade com requisitos mínimos para condutores, caixas, disjuntores e aterramento de acordo com a potência instalada.

1. www.eletricidadeatual.com.br

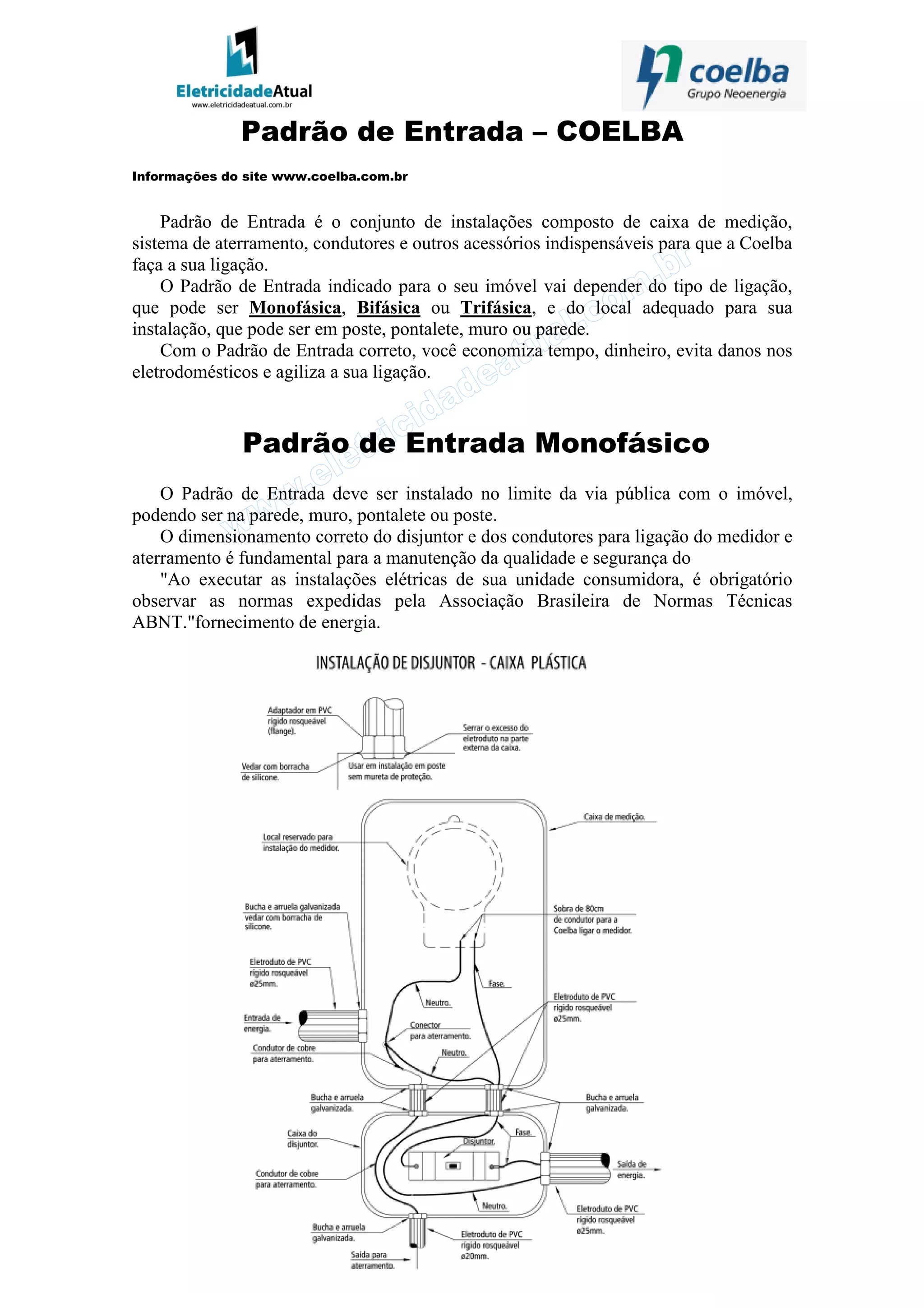

Padrão de Entrada – COELBA
Informações do site www.coelba.com.br
Padrão de Entrada é o conjunto de instalações composto de caixa de medição,
sistema de aterramento, condutores e outros acessórios indispensáveis para que a Coelba
faça a sua ligação.
O Padrão de Entrada indicado para o seu imóvel vai depender do tipo de ligação,
que pode ser Monofásica, Bifásica ou Trifásica, e do local adequado para sua
instalação, que pode ser em poste, pontalete, muro ou parede.
Com o Padrão de Entrada correto, você economiza tempo, dinheiro, evita danos nos
eletrodomésticos e agiliza a sua ligação.
Padrão de Entrada Monofásico
O Padrão de Entrada deve ser instalado no limite da via pública com o imóvel,
podendo ser na parede, muro, pontalete ou poste.
O dimensionamento correto do disjuntor e dos condutores para ligação do medidor e
aterramento é fundamental para a manutenção da qualidade e segurança do
"Ao executar as instalações elétricas de sua unidade consumidora, é obrigatório
observar as normas expedidas pela Associação Brasileira de Normas Técnicas
ABNT."fornecimento de energia.

2. www.eletricidadeatual.com.br

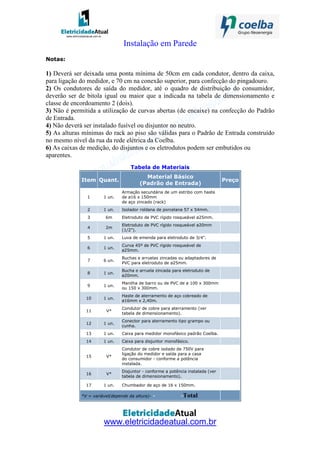

Instalação em Parede
Notas:
1) Deverá ser deixada uma ponta mínima de 50cm em cada condutor, dentro da caixa,
para ligação do medidor, e 70 cm na conexão superior, para confecção do pingadouro.
2) Os condutores de saída do medidor, até o quadro de distribuição do consumidor,
deverão ser de bitola igual ou maior que a indicada na tabela de dimensionamento e
classe de encordoamento 2 (dois).
3) Não é permitida a utilização de curvas abertas (de encaixe) na confecção do Padrão
de Entrada.
4) Não deverá ser instalado fusível ou disjuntor no neutro.
5) As alturas mínimas do rack ao piso são válidas para o Padrão de Entrada construído
no mesmo nível da rua da rede elétrica da Coelba.
6) As caixas de medição, do disjuntos e os eletrodutos podem ser embutidos ou
aparentes.
Tabela de Materiais
Item Quant.
Material Básico
(Padrão de Entrada)
Preço
1 1 un.
Armação secundária de um estribo com haste
de ø16 x 150mm
de aço zincado (rack)
2 1 un. Isolador roldana de porcelana 57 x 54mm.
3 6m Eletroduto de PVC rígido rosqueável ø25mm.
4 2m
Eletroduto de PVC rígido rosqueável ø20mm
(1/2").
5 1 un. Luva de emenda para eletroduto de 3/4".
6 1 un.
Curva 45º de PVC rígido rosqueável de
ø25mm.
7 6 un.
Buchas e arruelas zincadas ou adaptadores de
PVC para eletroduto de ø25mm.
8 1 un.
Bucha e arruela zincada para eletroduto de
ø20mm.
9 1 un.
Manilha de barro ou de PVC de ø 100 x 300mm
ou 150 x 300mm.
10 1 un.
Haste de aterramento de aço cobreado de
ø16mm x 2,40m.
11 V*
Condutor de cobre para aterramento (ver
tabela de dimensionamento).
12 1 un.
Conector para aterramento tipo grampo ou
cunha.
13 1 un. Caixa para medidor monofásico padrão Coelba.
14 1 un. Caixa para disjuntor monofásico.
15 V*
Condutor de cobre isolado de 750V para
ligação do medidor e saída para a casa
do consumidor - conforme a potência
instalada.
16 V*
Disjuntor - conforme a potência instalada (ver
tabela de dimensionamento).
17 1 un. Chumbador de aço de 16 x 150mm.
*V = variável(depende da altura)- - -Total

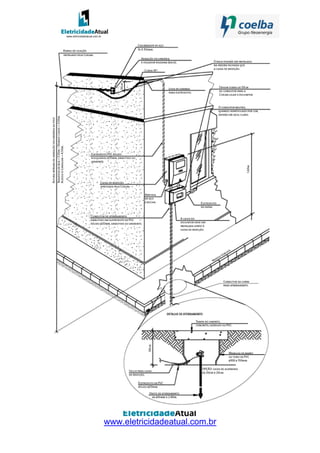

3. www.eletricidadeatual.com.br

4. www.eletricidadeatual.com.br

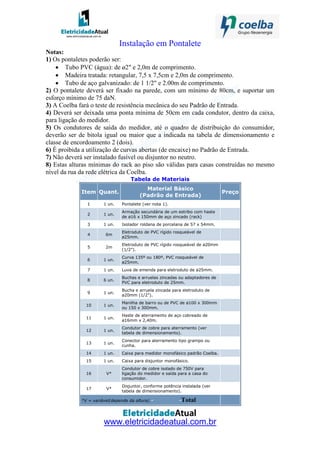

Instalação em Pontalete
Notas:
1) Os pontaletes poderão ser:
• Tubo PVC (água): de ø2" e 2,0m de comprimento.
• Madeira tratada: retangular, 7,5 x 7,5cm e 2,0m de comprimento.
• Tubo de aço galvanizado: de 1 1/2" e 2.00m de comprimento.
2) O pontalete deverá ser fixado na parede, com um mínimo de 80cm, e suportar um
esforço mínimo de 75 daN.
3) A Coelba fará o teste de resistência mecânica do seu Padrão de Entrada.
4) Deverá ser deixada uma ponta mínima de 50cm em cada condutor, dentro da caixa,
para ligação do medidor.
5) Os condutores de saída do medidor, até o quadro de distribuição do consumidor,
deverão ser de bitola igual ou maior que a indicada na tabela de dimensionamento e
classe de encordoamento 2 (dois).
6) É proibida a utilização de curvas abertas (de encaixe) no Padrão de Entrada.
7) Não deverá ser instalado fusível ou disjuntor no neutro.
8) Estas alturas mínimas do rack ao piso são válidas para casas construídas no mesmo
nível da rua da rede elétrica da Coelba.
Tabela de Materiais
Item Quant.
Material Básico
(Padrão de Entrada)
Preço
1 1 un. Pontalete (ver nota 1).
2 1 un.
Armação secundária de um estribo com haste
de ø16 x 150mm de aço zincado (rack)
3 1 un. Isolador roldana de porcelana de 57 x 54mm.
4 6m
Eletroduto de PVC rígido rosqueável de
ø25mm.
5 2m
Eletroduto de PVC rígido rosqueável de ø20mm
(1/2").
6 1 un.
Curva 135º ou 180º, PVC rosqueável de
ø25mm.
7 1 un. Luva de emenda para eletroduto de ø25mm.
8 6 un.
Buchas e arruelas zincadas ou adaptadores de
PVC para eletroduto de 25mm.
9 1 un.
Bucha e arruela zincada para eletroduto de
ø20mm (1/2").
10 1 un.
Manilha de barro ou de PVC de ø100 x 300mm
ou 150 x 300mm.
11 1 un.
Haste de aterramento de aço cobreado de
ø16mm x 2,40m.
12 1 un.
Condutor de cobre para aterramento (ver
tabela de dimensionamento).
13 1 un.
Conector para aterramento tipo grampo ou
cunha.
14 1 un. Caixa para medidor monofásico padrão Coelba.
15 1 un. Caixa para disjuntor monofásico.
16 V*
Condutor de cobre isolado de 750V para
ligação do medidor e saída para a casa do
consumidor.
17 V*
Disjuntor, conforme potência instalada (ver
tabela de dimensionamento).
*V = variável(depende da altura) - -Total

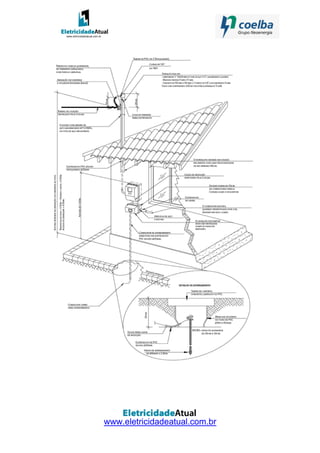

5. www.eletricidadeatual.com.br

6. www.eletricidadeatual.com.br

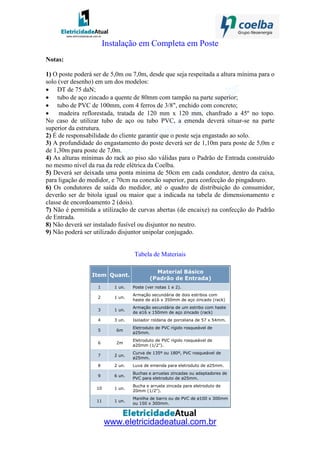

Instalação em Completa em Poste
Notas:
1) O poste poderá ser de 5,0m ou 7,0m, desde que seja respeitada a altura mínima para o
solo (ver desenho) em um dos modelos:
• DT de 75 daN;
• tubo de aço zincado a quente de 80mm com tampão na parte superior;
• tubo de PVC de 100mm, com 4 ferros de 3/8", enchido com concreto;
• madeira reflorestada, tratada de 120 mm x 120 mm, chanfrado a 45º no topo.
No caso de utilizar tubo de aço ou tubo PVC, a emenda deverá situar-se na parte
superior da estrutura.
2) É de responsabilidade do cliente garantir que o poste seja engastado ao solo.
3) A profundidade do engastamento do poste deverá ser de 1,10m para poste de 5,0m e
de 1,30m para poste de 7,0m.
4) As alturas mínimas do rack ao piso são válidas para o Padrão de Entrada construído
no mesmo nível da rua da rede elétrica da Coelba.
5) Deverá ser deixada uma ponta mínima de 50cm em cada condutor, dentro da caixa,
para ligação do medidor, e 70cm na conexão superior, para confecção do pingadouro.
6) Os condutores de saída do medidor, até o quadro de distribuição do consumidor,
deverão ser de bitola igual ou maior que a indicada na tabela de dimensionamento e
classe de encordoamento 2 (dois).
7) Não é permitida a utilização de curvas abertas (de encaixe) na confecção do Padrão
de Entrada.
8) Não deverá ser instalado fusível ou disjuntor no neutro.
9) Não poderá ser utilizado disjuntor unipolar conjugado.
Tabela de Materiais
Item Quant.
Material Básico
(Padrão de Entrada)
1 1 un. Poste (ver notas 1 e 2).
2 1 un.
Armação secundária de dois estribos com
haste de ø16 x 350mm de aço zincado (rack)
3 1 un.
Armação secundária de um estribo com haste
de ø16 x 150mm de aço zincado (rack)
4 3 un. Isolador roldana de porcelana de 57 x 54mm.
5 6m
Eletroduto de PVC rígido rosqueável de
ø25mm.
6 2m
Eletroduto de PVC rígido rosqueável de
ø20mm (1/2").
7 2 un.
Curva de 135º ou 180º, PVC rosqueável de
ø25mm.
8 2 un. Luva de emenda para eletroduto de ø25mm.
9 6 un.
Buchas e arruelas zincadas ou adaptadores de
PVC para eletroduto de ø25mm.
10 1 un.
Bucha e arruela zincada para eletroduto de
20mm (1/2").
11 1 un.
Manilha de barro ou de PVC de ø100 x 300mm
ou 150 x 300mm.

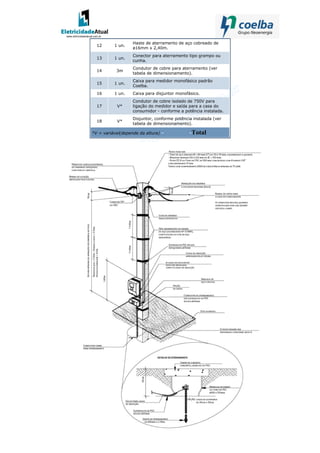

7. www.eletricidadeatual.com.br
12 1 un.
Haste de aterramento de aço cobreado de
ø16mm x 2,40m.
13 1 un.
Conector para aterramento tipo grampo ou
cunha.
14 3m
Condutor de cobre para aterramento (ver
tabela de dimensionamento).
15 1 un.
Caixa para medidor monofásico padrão
Coelba.
16 1 un. Caixa para disjuntor monofásico.
17 V*
Condutor de cobre isolado de 750V para
ligação do medidor e saída para a casa do
consumidor - conforme a potência instalada.
18 V*
Disjuntor, conforme potência instalada (ver
tabela de dimensionamento).
*V = variável(depende da altura) - -Total

8. www.eletricidadeatual.com.br

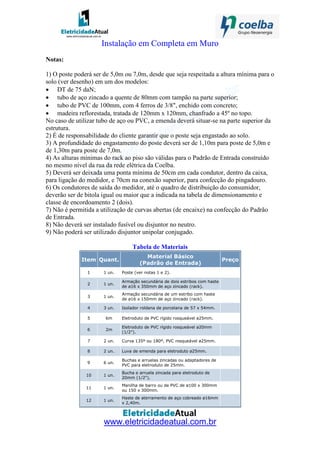

Instalação em Completa em Muro
Notas:
1) O poste poderá ser de 5,0m ou 7,0m, desde que seja respeitada a altura mínima para o
solo (ver desenho) em um dos modelos:
• DT de 75 daN;
• tubo de aço zincado a quente de 80mm com tampão na parte superior;
• tubo de PVC de 100mm, com 4 ferros de 3/8", enchido com concreto;
• madeira reflorestada, tratada de 120mm x 120mm, chanfrado a 45º no topo.
No caso de utilizar tubo de aço ou PVC, a emenda deverá situar-se na parte superior da
estrutura.
2) É de responsabilidade do cliente garantir que o poste seja engastado ao solo.
3) A profundidade do engastamento do poste deverá ser de 1,10m para poste de 5,0m e
de 1,30m para poste de 7,0m.
4) As alturas mínimas do rack ao piso são válidas para o Padrão de Entrada construído
no mesmo nível da rua da rede elétrica da Coelba.
5) Deverá ser deixada uma ponta mínima de 50cm em cada condutor, dentro da caixa,
para ligação do medidor, e 70cm na conexão superior, para confecção do pingadouro.
6) Os condutores de saída do medidor, até o quadro de distribuição do consumidor,
deverão ser de bitola igual ou maior que a indicada na tabela de dimensionamento e
classe de encordoamento 2 (dois).
7) Não é permitida a utilização de curvas abertas (de encaixe) na confecção do Padrão
de Entrada.
8) Não deverá ser instalado fusível ou disjuntor no neutro.
9) Não poderá ser utilizado disjuntor unipolar conjugado.
Tabela de Materiais
Item Quant.
Material Básico
(Padrão de Entrada)
Preço
1 1 un. Poste (ver notas 1 e 2).
2 1 un.
Armação secundária de dois estribos com haste
de ø16 x 350mm de aço zincado (rack).
3 1 un.
Armação secundária de um estribo com haste
de ø16 x 150mm de aço zincado (rack).
4 3 un. Isolador roldana de porcelana de 57 x 54mm.
5 6m Eletroduto de PVC rígido rosqueável ø25mm.
6 2m
Eletroduto de PVC rígido rosqueável ø20mm
(1/2").
7 2 un. Curva 135º ou 180º, PVC rosqueável ø25mm.
8 2 un. Luva de emenda para eletroduto ø25mm.
9 6 un.
Buchas e arruelas zincadas ou adaptadores de
PVC para eletroduto de 25mm.
10 1 un.
Bucha e arruela zincada para eletroduto de
20mm (1/2").
11 1 un.
Manilha de barro ou de PVC de ø100 x 300mm
ou 150 x 300mm.
12 1 un.
Haste de aterramento de aço cobreado ø16mm
x 2,40m.

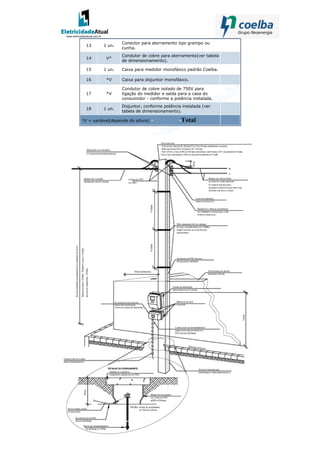

9. www.eletricidadeatual.com.br
13 1 un.
Conector para aterramento tipo grampo ou
cunha.
14 V*
Condutor de cobre para aterramento(ver tabela
de dimensionamento).
15 1 un. Caixa para medidor monofásico padrão Coelba.
16 *V Caixa para disjuntor monofásico.
17 *V
Condutor de cobre isolado de 750V para
ligação do medidor e saída para a casa do
consumidor - conforme a potência instalada.
18 1 un.
Disjuntor, conforme potência instalada (ver
tabela de dimensionamento).
*V = variável(depende da altura) - -Total
