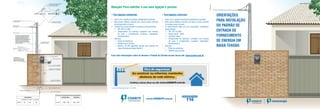

O documento fornece instruções sobre como solicitar uma nova ligação de energia elétrica residencial ou comercial na Cosern, incluindo os requisitos para o titular, documentos necessários, informações sobre o padrão de entrada e tabela de dimensionamento.

1. • Para ligações residenciais
• Estar com o padrão de entrada devidamente instalado;
• Não possuir débitos vencidos em outras contas contrato
de energia junto à Cosern;
• O titular (ou seu procurador) comparecer apresentando:
• RG, CPF ou CNH;
• Comprovante de endereço completo com número
da casa e complemento (conjunto, loteamento,
assentamento).
• Informar:
• Ponto de referência;
• Telefone para contato;
• Número de NIS (aplicável apenas para clientes da
classe Residencial Baixa Renda*).
• Para ligações comerciais
• Estar com o padrão de entrada devidamente instalado;
• Não possuir débitos vencidos em outras contas contrato
de energia junto à Cosern;
• O representante legal (ou seu procurador) comparecer
apresentando:
• RG, CPF ou CNH;
• Razão Social - CNPJ;
• Contrato Social;
• Comprovante de endereço completo com número
da casa e complemento (conjunto, loteamento,
assentamento).
• Informar:
• Ponto de referência;
• Telefone para contato.
Atenção! Para solicitar a sua nova ligação é preciso:
(*) Conforme Resolução Aneel nº 414/2010.
Para mais informações sobre As Normas e Padrão de Entrada acesse nosso site: www.cosern.com.br
doisa.com.br

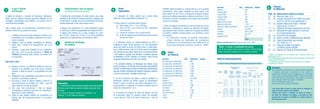

2. Relação
de Materiais
Qtde. Ud. Material básico (Padrão de Entrada)
01 ud. Poste (ver notas 1 e 2)
01 ud. Armação secundária de um estribo com haste
de Ø 16 x 150 mm de aço galvanizado (*)
01 ud. Isolador roldana de porcelana - dimensão
mínima de 57 x 54 mm (*)
*** m Eletroduto PVC rígido rosqueado (ver nota 03)
1,70 m Eletroduto PVC rígido diâmetro 1/2" (20 mm)
ou conduíte (aterramento)
03 ud. Curva 90°, PVC rosqueado
05 ud. Bucha e arruela ou adaptadores para eletroduto
01 ud. Haste de aterramento: aço cobreado,
16 x 2.400 mm (**)
01 ud. Caixa para medidor (monofásico
ou trifásico) padrão COSERN
01 ud. Disjuntor (ver Tabela de Dimensionamento)
O que é Padrão
de Entrada?
O padrão de entrada é o conjunto de condutores, eletrodutos,
poste, caixa de medição e demais acessórios utilizados na sua
montagem, padronizados pela COSERN e de acordo com as
normas técnicas da ABNT.
Veja a seguir quais os procedimentos necessários para a
escolha correta do seu padrão de entrada:
1. Certifique-se de que ele seja instalado no limite de sua
propriedade com a via pública, podendo ser em muro,
poste ou parede;
2. Verifique o tipo de ligação (monofásica ou trifásica);
3. Saiba qual a tensão dos equipamentos que você
possui;
4. Obtenha a carga total instalada de sua residência.
Para isto, você só precisa preencher a Tabela de
Potência (encontrada neste folheto), de acordo com
as instruções.
Veja como é fácil:
a) Busque na coluna 1 da Tabela de Potência os tipos de
lâmpada e de aparelhos que você possui, inclusive
motores, e anote na coluna 2 as quantidades de cada
item;
b) Multiplique essas quantidades pela potência de cada
aparelho, encontrada na coluna 3;
c) Na coluna 4, anote os valores obtidos e some-os. O
valor total deverá ser dividido por 1.000, o que lhe
dará a potência em kW (quilowatt);
d) Este valor final determinará o tipo de ligação
(monofásica ou trifásica), bem como os condutores e
disjuntores a serem utilizados;
e) Todas as suas dúvidas poderão ser esclarecidas via
internet, pelo site www.cosern.com.br, ou na própria
COSERN.
1
Determinando o tipo de ligação
(Ver Tabela de Dimensionamento)
O atendimento será efetuado em baixa tensão, para carga
instalada de até 75 kW. Para valores superiores, a ligação será
em alta tensão. Consulte a norma de fornecimento em tensão
primária disponivel no site: www.cosern.com.br.
A ligação será monofásica se a carga instalada for igual
ou menor que 15 kW e os equipamentos com tensão de 220 V.
A ligação será trifásica se a carga instalada for maior
que 15 kW e menor que 75 kW, ou se forem instalados
máquinas e/ou equipamentos com tensão de 380 V.
Detalhe de instalação
do medidor
2 4
5
3
Notas
Importantes
1. É obrigação do cliente garantir que o poste esteja
enterrado a uma profundidade mínima de 1 m.
2. Serão aceitos os seguintes tipos de poste:
a) Poste duplo T (H + 1 m) x 150 Kgf;
b) Tubo em PVC, com 4 ferros Ø 3/8”, preenchido
com concreto;
c) Coluna de concreto, com 4 ferros Ø 3/8”;
d) Poste de madeira de lei (odimensionamento mínimo
do barrote é 3x4).
3. O eletroduto deverá ser preferencialmente em PVC e
embutido no poste. Sendo aparente e em aço galvanizado,
deverá ser fixado ao poste com pelo menos 3 amarrações,
com 5 voltas de arame cada. Se em PVC, deverá ser protegido
com alvenaria até uma altura mínima de 2 m. Em áreas próximas
à orla marítima, somente será permitida a instalação aparente
de eletrodutos em PVC, devendo, os mesmos, serem do tipo
rosqueado (dimensionar de acordo com a tabela).
4. Os condutores utilizados na interligação dos clientes à rede
(ramais de ligação e de entrada) serão fornecidos pela COSERN,
cabendo ao cliente deixar no interior do eletroduto o elemento guia
paraqueseefetueainstalaçãodosreferidoscondutores,podendo
o mesmo ser em arame, cordoalha ou fita de aço.
5. Os fios condutores que ligam a caixa de medição às
instalações internas do cliente (ramal de alimentação)
ficarão a cargo do mesmo, com bitola compatível com a
carga existente e o disjuntor. O condutor instalado deve ter
classe de cordoamento 1 ou 2.
6. O elemento de fixação do ramal de ligação do lado
do consumidor (olhal ou isolador) deverá ser instalado
a uma altura de 3,50 m do solo, sempre que a rede da
Observações:
a) O eletroduto do ramal de entrada poderá entrar pelas laterais
inferiores ou por baixo da caixa de medição (nunca por cima
da caixa);
b) A caixa do disjuntor deverá ser instalada a, no
máximo, 1 m da caixa de medição.
COSERN esteja localizada no mesmo lado da rua da unidade
consumidora. Caso esteja localizada no lado oposto, esta
altura deverá ser de 5,50 m. O elemento de fixação também
deverá ser instalado respeitando a distância mínima de 1,20 m
de janelas e sacadas ou qualquer outro espaço que possibilite
o acesso de pessoas.
7. Tanto nas ligações monofásicas como nas trifásicas, faz-se
necessária a instalação de apenas um elemento de fixação,
seja parafuso olhal, isolador roldana em armação secundária
ou isolador castanha (sempre fixados com parafusos, nunca
com pregos).
• As instalações internas da unidade consumidora
sempre deverão ser executadas por profissional
qualificado e em conformidade com a NBR 5410, da
Associação Brasileira de Normas Técnicas - ABNT;
Tabela
de Potência
Aparelhos Qtde. Potência (W) Subtotais
Ar-condicionado (7.000 BTU/h) 900
Ar-condicionado (8.500 BTU/h) 1.300
Ar-condicionado (10.000 BTU/h) 1.400
Ar-condicionado (12.000 BTU/h) 1.600
Ar-condicionado (18.000 BTU/h) 2.600
Ar-condicionado (21.000 BTU/h) 2.800
Ar-condicionado (30.000 BTU/h) 3.600
Batedeira 100 a 300
Bebedouro 160
Cafeteira elétrica 725
Chuveiro elétrico 3.800
Enceradeira 330
Ferro elétrico 1.000
Forno micro-ondas 1.320
Freezer 200
Frigobar 65
Total:
“Gato” é crime. É problema na certa.
O furto de energia está previsto no artigo 155 do Código
Penal, com pena variando de 1 a 4 anos de prisão.
Potência instalada total (dividir o total da coluna 4 por 1.000).
RESUMO DA TABELA DE DIMENSIONAMENTO DA INSTALAÇÃO DO PADRÃO DE BAIXA TENSÃO
Tipo de
Ligação
Carga
Instalada
(KW)
Responsabilidade da
Distribuidora
Responsabilidade do Consumidor
Ramal de
ligação
aéreo
Ramal de
distribuição
da UC
Padrão de entrada
Eletroduto
de entrada
Disjuntor
(A) por
polo
(Corrente
Nominal)
Aterramento
Caixade
Medição
Condutor de
cobre (mm²)
Condutor
cobre (mm²)
PVC
(mm)
Aço
(mm)
Condutor
de cobre
(Nu ou Isol.)
Eletroduto
PVC
(mm)
Monofásica
Até 3 6 6(6) 32 25 15 ou 16 6 20
Monofásica
3,1 - 6 6 6(6) 32 25 30 ou 32 6 20
6,1 - 8 6 6(6) 32 25 40 6 20
8,1 - 10 10 10(10) 32 25 50 10 20
10,1 - 15 10 10(10) 32 25 50 10 20
Trifásica
Até 24 3x10(10) 10(10) 50 40 40 10 20
Trifásica
24,1 - 36,8 3x16(16) 16(16) 50 40 60 ou 63 16 20
36,9 - 42,3 3x35(35) 35(35) 60 50 70 16 20
42,4 - 48,4 3x35(35) 35(35) 60 50 80 16 20
48,5 - 60,7 3x35(35) 35(35) 60 50 100 16 20
60,8 - 75,0 3x35(35) 35(35) 60 50 125 16 20
Tabela de Dimensionamento
6
7
Aparelhos Qtde. Potência (W) Subtotais
Geladeira 260
Lâmpada 40W 40
Lâmpada 60W 60
Lâmpada 100W 100
Liquidificador 290
Máquina de lavar roupa 450
Máquina de lavar louça 1.700
Secador de cabelos (doméstico) 500 a 1.200
Televisor 75 a 300
Torradeira 500 a 1.200
Ventilador 60 a 100
Aparelho de DVD 35
Atenção:
Não é obrigatória a substituição das caixas atualmente existentes
e instaladas, desde que se encontrem em bom estado de
conservação. Na hora de comprar, certifique-se com o fornecedor
de que a caixa seja aprovada pela COSERN. Também serão aceitas
caixas fabricadas em policarbonato, chapa metálica ou fibra de
vidro, desde que atendam aos padrões da COSERN.
Para mais informações visite o site
www.cosern.com.br ou dirija-se à COSERN.
Caso deseje utilizar motores ou outras formas de instalação do
padrão de entrada, consulte antes a COSERN.
Somente após concluir a montagem do Padrão de Entrada é
que deverá ser solicitada a sua ligação, o que poderá ser feito
pessoalmente nas agências da COSERN ou na Agência Virtual no
site: www.cosern.com.br
* Podem ser substituídos por um parafuso olhal ou parafuso olhal em aço
galvanizado Ø 16 mm.
** A haste deverá estar acessível por meio da caixa de inspeção, com dimensões
mínimas de 20 x 20 x 30 cm.
*** Quantidade variável em função da altura do poste e da instalação
(monofásica ou trifásica).
