O documento descreve diversos tipos de conectores, terminais e luvas para conexões elétricas, fabricados principalmente em cobre e alumínio. São listados vários modelos de conectores para compressão, derivação e parafusos fendidos, produzidos para atender diferentes aplicações em sistemas de distribuição e transmissão de energia elétrica.

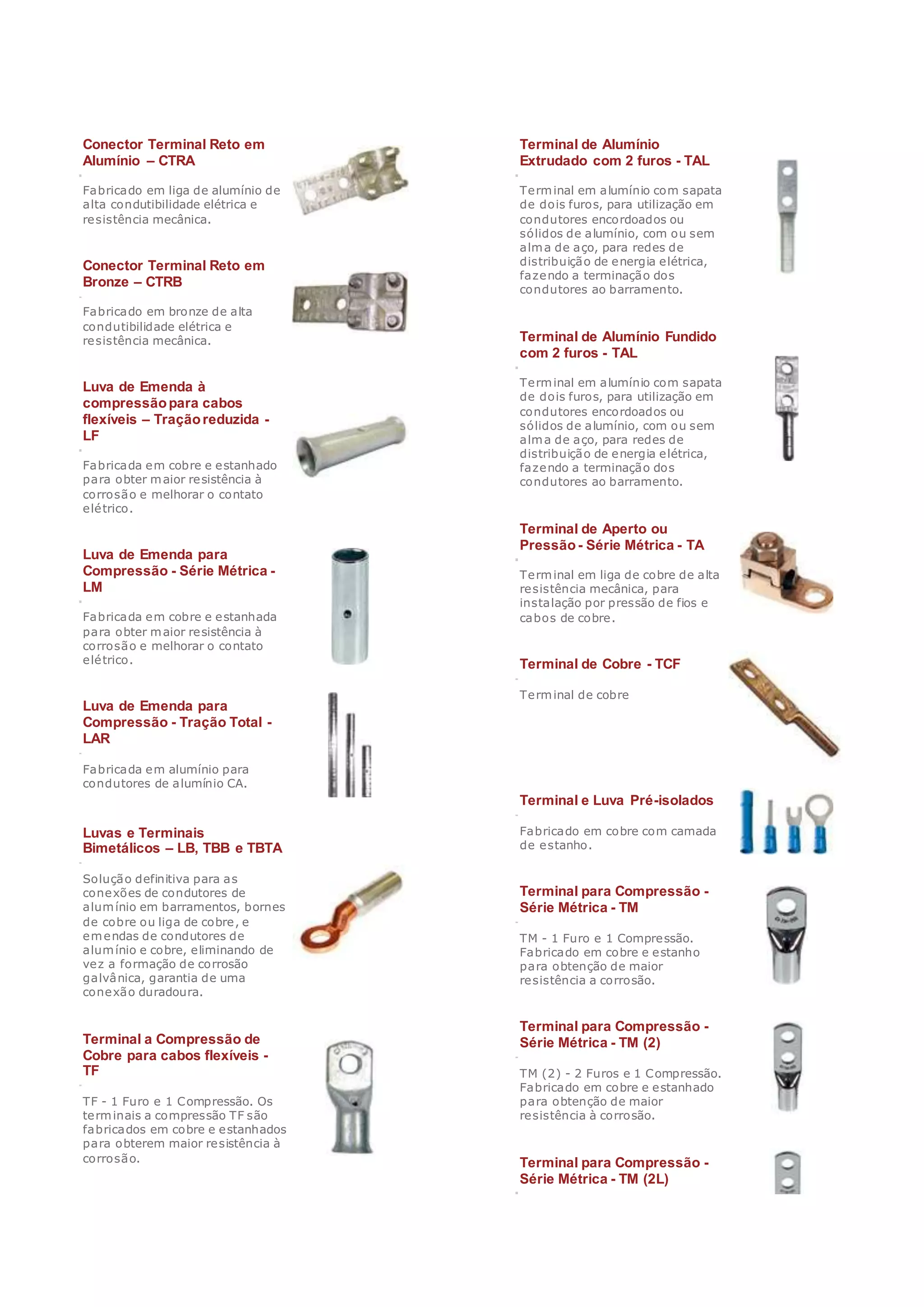

1. Conector Terminal Reto em
Alumínio – CTRA
Fabricado em liga de alumínio de
alta condutibilidade elétrica e
resistência mecânica.
Conector Terminal Reto em
Bronze – CTRB
Fabricado em bronze de alta
condutibilidade elétrica e
resistência mecânica.
Luva de Emenda à
compressãopara cabos
flexíveis – Traçãoreduzida -
LF
Fabricada em cobre e estanhado
para obter maior resistência à
corrosão e melhorar o contato
elétrico.
Luva de Emenda para
Compressão - Série Métrica -
LM
Fabricada em cobre e estanhada
para obter maior resistência à
corrosão e melhorar o contato
elétrico.
Luva de Emenda para
Compressão - Tração Total -
LAR
Fabricada em alumínio para
condutores de alumínio CA.
Luvas e Terminais
Bimetálicos – LB, TBB e TBTA
Solução definitiva para as
conexões de condutores de
alumínio em barramentos, bornes
de cobre ou liga de cobre, e
emendas de condutores de
alumínio e cobre, eliminando de
vez a formação de corrosão
galvânica, garantia de uma
conexão duradoura.
Terminal a Compressão de
Cobre para cabos flexíveis -
TF
TF - 1 Furo e 1 Compressão. Os
terminais a compressão TF são
fabricados em cobre e estanhados
para obterem maior resistência à
corrosão.
Terminal de Alumínio
Extrudado com 2 furos - TAL
Terminal em alumínio com sapata
de dois furos, para utilização em
condutores encordoados ou
sólidos de alumínio, com ou sem
alma de aço, para redes de
distribuição de energia elétrica,
fazendo a terminação dos
condutores ao barramento.
Terminal de Alumínio Fundido
com 2 furos - TAL
Terminal em alumínio com sapata
de dois furos, para utilização em
condutores encordoados ou
sólidos de alumínio, com ou sem
alma de aço, para redes de
distribuição de energia elétrica,
fazendo a terminação dos
condutores ao barramento.
Terminal de Aperto ou
Pressão - Série Métrica - TA
Terminal em liga de cobre de alta
resistência mecânica, para
instalação por pressão de fios e
cabos de cobre.
Terminal de Cobre - TCF
Terminal de cobre
Terminal e Luva Pré-isolados
Fabricado em cobre com camada
de estanho.
Terminal para Compressão -
Série Métrica - TM
TM - 1 Furo e 1 Compressão.
Fabricado em cobre e estanho
para obtenção de maior
resistência a corrosão.
Terminal para Compressão -
Série Métrica - TM (2)
TM (2) - 2 Furos e 1 Compressão.
Fabricado em cobre e estanhado
para obtenção de maior
resistência à corrosão.
Terminal para Compressão -
Série Métrica - TM (2L)

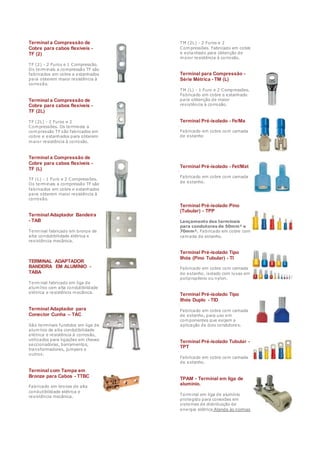

2. Terminal a Compressão de
Cobre para cabos flexíveis -
TF (2)
TF (2) - 2 Furos e 1 Compressão.
Os terminais a compressão TF são
fabricados em cobre e estanhados
para obterem maior resistência à
corrosão.
Terminal a Compressão de
Cobre para cabos flexíveis -
TF (2L)
TF (2L) - 2 Furos e 2
Compressões. Os terminais a
compressão TF são fabricados em
cobre e estanhados para obterem
maior resistência à corrosão.
Terminal a Compressão de
Cobre para cabos flexíveis -
TF (L)
TF (L) - 1 Furo e 2 Compressões.
Os terminais a compressão TF são
fabricados em cobre e estanhados
para obterem maior resistência à
corrosão.
Terminal Adaptador Bandeira
- TAB
Terminal fabricado em bronze de
alta condutibilidade elétrica e
resistência mecânica.
TERMINAL ADAPTADOR
BANDEIRA EM ALUMÍNIO -
TABA
Terminal fabricado em liga de
alumínio com alta condutibilidade
elétrica e resistência mecânica.
Terminal Adaptador para
Conector Cunha – TAC
São terminais fundidos em liga de
alumínio de alta condutibilidade
elétrica e resistência à corrosão,
utilizados para ligações em chaves
seccionadoras, barramentos,
transformadores, jumpers e
outros.
Terminal com Tampa em
Bronze para Cabos - TTBC
Fabricado em bronze de alta
condutibilidade elétrica e
resistência mecânica.
TM (2L) - 2 Furos e 2
Compressões. Fabricado em cobre
e estanhado para obtenção de
maior resistência à corrosão.
Terminal para Compressão -
Série Métrica - TM (L)
TM (L) - 1 Furo e 2 Compressões.
Fabricado em cobre e estanhado
para obtenção de maior
resistência à corrosão.
Terminal Pré-isolado - Fe/Ma
Fabricado em cobre com camada
de estanho
Terminal Pré-isolado - Fet/Mat
Fabricado em cobre com camada
de estanho.
Terminal Pré-isolado Pino
(Tubular) - TPP
Lançamento dos terminais
para condutores de 50mm² e
70mm². Fabricado em cobre com
camada de estanho.
Terminal Pré-isolado Tipo
Ilhós (Pino Tubular) - TI
Fabricado em cobre com camada
de estanho, isolado com luvas em
polipropileno ou nylon.
Terminal Pré-isolado Tipo
Ilhós Duplo - TID
Fabricado em cobre com camada
de estanho, para uso em
componentes que exijam a
aplicação de dois condutores.
Terminal Pré-isolado Tubular -
TPT
Fabricado em cobre com camada
de estanho.
TPAM - Terminal em liga de
alumínio.
Terminal em liga de alumínio
protegido para conexões em
sistemas de distribuição de
energia elétrica Atende às normas

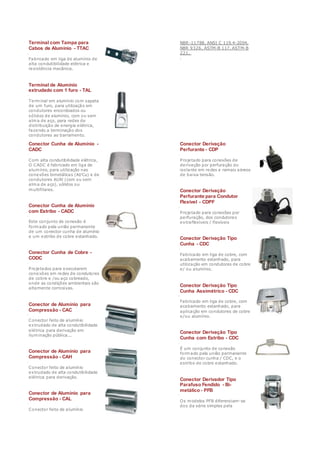

3. Terminal com Tampa para
Cabos de Alumínio - TTAC
Fabricado em liga de alumínio de
alta condutibilidade elétrica e
resistência mecânica.
Terminal de Alumínio
extrudado com 1 furo - TAL
Terminal em alumínio com sapata
de um furo, para utilização em
condutores encordoados ou
sólidos de alumínio, com ou sem
alma de aço, para redes de
distribuição de energia elétrica,
fazendo a terminação dos
condutores ao barramento.
NBR-11788, ANSI C 119.4-2004,
NBR 9326, ASTM-B 117, ASTM-B
221.
.
Conector Cunha de Alumínio -
CADC
Com alta condutibilidade elétrica,
O CADC é fabricado em liga de
alumínio, para utilização nas
conexões bimetálicas (Al/Cu) e de
condutores Al/Al (com ou sem
alma de aço), sólidos ou
multifilares.
Conector Cunha de Alumínio
com Estribo - CADC
Este conjunto de conexão é
formado pela união permanente
de um conector cunha de alumínio
e um estribo de cobre estanhado.
Conector Cunha de Cobre -
CODC
Projetados para executarem
conexões em redes de condutores
de cobre e /ou aço cobreado,
onde as condições ambientais são
altamente corrosivas.
Conector de Alumínio para
Compressão - CAC
Conector feito de alumínio
extrudado de alta condutibilidade
elétrica para derivação em
iluminação pública...
Conector de Alumínio para
Compressão - CAH
Conector feito de alumínio
extrudado de alta condutibilidade
elétrica para derivação.
Conector de Alumínio para
Compressão - CAL
Conector feito de alumínio
Conector Derivação
Perfurante - CDP
Projetado para conexões de
derivação por perfuração do
isolante em redes e ramais aéreos
de baixa tensão.
Conector Derivação
Perfurante para Condutor
Flexível - CDPF
Projetado para conexões por
perfuração, dos condutores
extraflexíveis / flexíveis
Conector Derivação Tipo
Cunha - CDC
Fabricado em liga de cobre, com
acabamento estanhado, para
utilização em condutores de cobre
e/ ou alumínio.
Conector Derivação Tipo
Cunha Assimétrico - CDC
Fabricado em liga de cobre, com
acabamento estanhado, para
aplicação em condutores de cobre
e/ou alumínio.
Conector Derivação Tipo
Cunha com Estribo - CDC
É um conjunto de conexão
formado pela união permanente
do conector cunha / CDC, e o
estribo de cobre estanhado.
Conector Derivador Tipo
Parafuso Fendido - Bi-
metálico - PFB
Os modelos PFB diferenciam-se
dos da série simples pela

4. extrudado de alta condutibilidade
elétrica para derivação de fios e
cabos ASC - ACSR.
Conector de Alumínio para
Compressão - CAS
Conector feito em alumínio
extrudado de alta condutibilidade
elétrica para derivação.
Conector de Alumínio para
múltiplas derivações - CAD
Projetado para executar conexões
em redes de condutores isolados,
permitindo múltiplas derivações.
existência do separador (fabricado
em cobre eletrolítico).
Conector Derivador Tipo
Parafuso Fendido - Simples -
PF
Especialmente dimensionado para
acomodar uma vasta combinação
de fios e cabos de cobre da série
métrica.
Conector Derivador Tipo
Parafuso Fendido -
Transversal - PFT
Conector por aperto mecânico de
fácil instalação, para condutores
de aterramento e sistemas de
proteção contra descargas
atmosférica (SPDA – NBR-5419).
Conector para Compressão de
Cobre - CCO
Conector feito de cobre para
conexões elétricas de cabos
Cu/Cu.
Conector Parafuso Fendido
com Rabicho - PFR
Conectores por aperto mecânico,
tipo parafuso fendido com
rabicho.
Conector Parafuso Fendido
com Sapata - PFS
Conectores por aperto mecânico,
tipo parafuso fendido com sapata.
Conector Tipo Estribo - LCBF
Conector tipo estribo LCBF para
ASC - ACSR no tronco e
condutores de cobre na derivação.
Conector Tipo Estribo - LEB
Conector tipo estribo LEB para
ASC - ACSR no tronco e
condutores de cobre na derivação.
