O documento fornece informações sobre a potência de aparelhos domésticos comuns e as especificações técnicas para a instalação elétrica em residências, incluindo os requisitos para condutores, disjuntores e eletrodutos de acordo com a potência total da carga e tipo de fase.

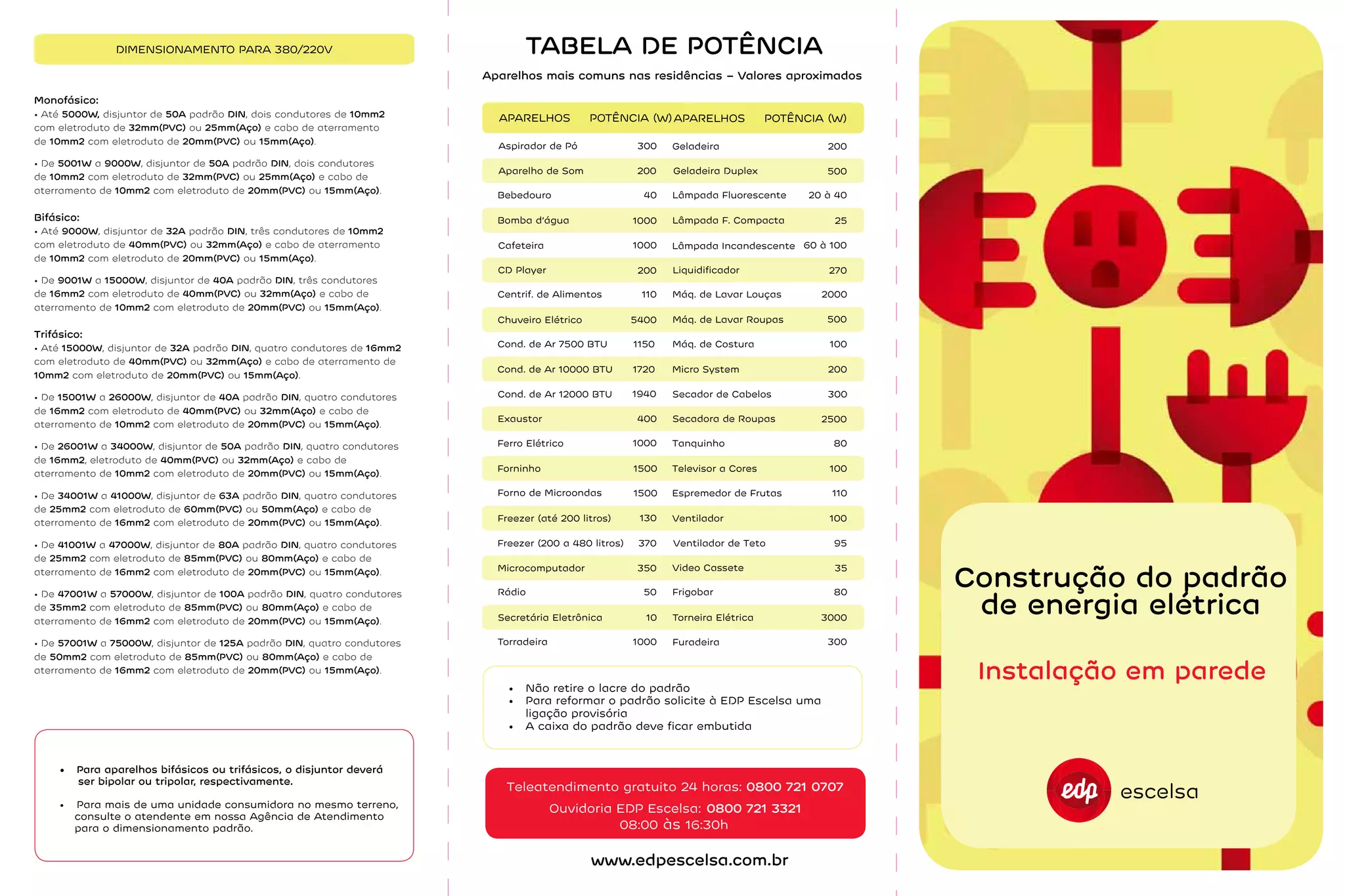

1. TABELA DE POTÊNCIA
Aparelhos mais comuns nas residências – Valores aproximados
• Não retire o lacre do padrão
• Para reformar o padrão solicite à EDP Escelsa uma
ligação provisória
• A caixa do padrão deve ficar embutida
Aspirador de Pó
Aparelho de Som Geladeira Duplex
Geladeira
Bebedouro
Bomba d’água Lâmpada F. Compacta
Lâmpada Fluorescente
Cafeteira
CD Player Liquidificador
Centrif. de Alimentos
Chuveiro Elétrico Máq. de Lavar Roupas
Cond. de Ar 7500 BTU
Cond. de Ar 10000 BTU Micro System
Cond. de Ar 12000 BTU
Exaustor Secadora de Roupas
Ferro Elétrico
Forninho Televisor a Cores
Forno de Microondas
Freezer (até 200 litros) Ventilador
Freezer (200 a 480 litros)
Microcomputador Video Cassete
Secretária Eletrônica Torneira Elétrica
Torradeira Furadeira
Frigobar
Ventilador de Teto
Espremedor de Frutas
Tanquinho
Secador de Cabelos
Máq. de Costura
Máq. de Lavar Louças
Lâmpada Incandescente
Rádio
APARELHOS POTÊNCIA (W)
1000
10
50
350
370
130
1500
1500
1000
400
1940
1720
1150
5400
110
200
1000
1000
40
200
300 200
500
20 à 40
270
25
60 à 100
2000
500
100
200
300
2500
80
100
110
100
95
35
80
3000
300
Monofásico:
• Até 5000W, disjuntor de 50A padrão DIN, dois condutores de 10mm2
com eletroduto de 32mm(PVC) ou 25mm(Aço) e cabo de aterramento
de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 5001W a 9000W, disjuntor de 50A padrão DIN, dois condutores
de 10mm2 com eletroduto de 32mm(PVC) ou 25mm(Aço) e cabo de
aterramento de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
Bifásico:
• Até 9000W, disjuntor de 32A padrão DIN, três condutores de 10mm2
com eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de aterramento
de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 9001W a 15000W, disjuntor de 40A padrão DIN, três condutores
de 16mm2 com eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de
aterramento de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
Trifásico:
• Até 15000W, disjuntor de 32A padrão DIN, quatro condutores de 16mm2
com eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de aterramento de
10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 15001W a 26000W, disjuntor de 40A padrão DIN, quatro condutores
de 16mm2 com eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de
aterramento de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 26001W a 34000W, disjuntor de 50A padrão DIN, quatro condutores
de 16mm2, eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de
aterramento de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 34001W a 41000W, disjuntor de 63A padrão DIN, quatro condutores
de 25mm2 com eletroduto de 60mm(PVC) ou 50mm(Aço) e cabo de
aterramento de 16mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 41001W a 47000W, disjuntor de 80A padrão DIN, quatro condutores
de 25mm2 com eletroduto de 85mm(PVC) ou 80mm(Aço) e cabo de
aterramento de 16mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 47001W a 57000W, disjuntor de 100A padrão DIN, quatro condutores
de 35mm2 com eletroduto de 85mm(PVC) ou 80mm(Aço) e cabo de
aterramento de 16mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 57001W a 75000W, disjuntor de 125A padrão DIN, quatro condutores
de 50mm2 com eletroduto de 85mm(PVC) ou 80mm(Aço) e cabo de
aterramento de 16mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
DIMENSIONAMENTO PARA 380/220V
APARELHOS POTÊNCIA (W)
Construção do padrão
de energia elétrica
escelsa
Instalação em parede
www.edpescelsa.com.br
Teleatendimento gratuito 24 horas: 0800 721 0707
Ouvidoria EDP Escelsa: 0800 721 3321
08:00 às 16:30h
• Para aparelhos bifásicos ou trifásicos, o disjuntor deverá
ser bipolar ou tripolar, respectivamente.
• Para mais de uma unidade consumidora no mesmo terreno,
consulte o atendente em nossa Agência de Atendimento
para o dimensionamento padrão.

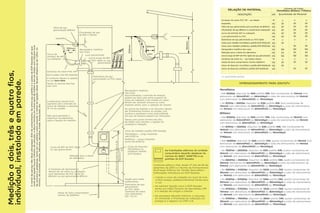

2. Mediçãoadois,trêsequatrofios,
individual,instaladaemparede.
• Instale a caixa de medição em local de livre
e fácil acesso, preferencialmente frente para
a rua:
• Ao solicitar ligação nova à EDP Escelsa
tenha em mãos Carteira de Identidade, CPF
e a relação de cargas a instalar.
• As empresas deverão informar a natureza
da atividade, a finalidade da utilização da
energia e o registro no CNPJ e IE.
Conforme define a Res. Aneel nº 414 de 09 de
setembro de 2010 e a Norma de Fornecimento
de Energia Elétrica em Tensão Secundária –
Edificações Individuais da EDP Escelsa:
As instalações elétricas da unidade
consumidora deverão obedecer às
normas da ABNT, INMETRO e os
padrões da EDP Escelsa.
Monofásico:
• Até 5000W, disjuntor de 50A padrão DIN, dois condutores de 10mm2 com
eletroduto de 32mm(PVC) ou 25mm(Aço) e cabo de aterramento de 10mm2
com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 5001W a 9000W, disjuntor de 63A padrão DIN, dois condutores de
16mm2 com eletroduto de 32mm(PVC) ou 25mm(Aço) e cabo de aterramento
de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
Bifásico:
• Até 9000W, disjuntor de 40A padrão DIN, três condutores de 16mm2 com
eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de aterramento de 10mm2
com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 9001W a 15000W, disjuntor de 63A padrão DIN, três condutores de
16mm2 com eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de aterramento
de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
Trifásico:
• Até 15000W, disjuntor de 40A padrão DIN, quatro condutores de 16mm2 com
eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de aterramento de 10mm2
com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 15001W a 26000W, disjuntor de 63A padrão DIN, quatro condutores de
16mm2 com eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de aterramento
de 10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 26001W a 34000W, disjuntor de 80A padrão DIN, quatro condutores de
25mm2, eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de aterramento de
10mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 34001W a 41000W, disjuntor de 100A padrão DIN, quatro condutores de
35mm2 com eletroduto de 60mm(PVC) ou 50mm(Aço) e cabo de aterramento
de 16mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 41001W a 47000W, disjuntor de 125A padrão DIN, quatro condutores de
50mm2 com eletroduto de 85mm(PVC) ou 80mm(Aço) e cabo de aterramento
de 16mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 47001W a 57000W, disjuntor de 150A padrão DIN, quatro condutores de
70mm2 com eletroduto de 85mm(PVC) ou 80mm(Aço) e cabo de aterramento
de 25mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
• De 57001W a 75000W, disjuntor de 200A padrão DIN, quatro condutores de
95mm2 com eletroduto de 85mm(PVC) ou 80mm(Aço) e cabo de aterramento
de 25mm2 com eletroduto de 20mm(PVC) ou 15mm(Aço).
RELAÇÃO DE MATERIAL
DESCRIÇÃO
Monofásico Bifásico Trifásico
V= Quantidade variável
Quantidade de Material
300mm
300mm
300mm
min.
Oramaldeserviçonãodeveultrapassar30mdecomprimento.SeentreseupadrãoeopostedaEDPEscelsaemque
vocêseráligadohouvertrânsitodeveículos,aalturamínimadoramalseráde5,50me4memáreascomtrânsitolivre
deveículosepedestres,tantoemviapúblicacomoprivada.Oramaldeligaçãoaéreodeveráafastar-sede1,20m,no
mínimo,desacadas,janelas,telhados,escadas,áreas,marquises,etc.
Olhal de aço
galvanizado Ø16mm
Chumbador de aço
de Ø16 x 150mm
Sapatilha
Curva de
entrada de 45º
ou cabeçote
Condutor de cobre PVC 70º.
Dar 5 voltas com fita isolante.
O condutor Neutro é isolado
na cor azul-claro.
Deixar as pontas dos fios
com 1,5m.
O eletroduto deverá ficar
aparente até a entrada da
Caixa do Medidor e distante
01 cm da parede
Não será permitida a
cobertura do eletroduto
após a ligação do medidor
Curva de 90º de PVC rígido
ou aço galvanizado
Redução para a bitola
do eletroduto
O Condutor de aterramento
deverá ser de cobre nu, protegido
com eletroduto de PVC rígido de
Ø20mm ou aço galvanizado Ø15mm.
Haste de Terra comprimento
mínimo de 2000mm
Abraçadeira metálica
tipo copo
Luva galvanizada
Curva longa de 90º
de PVC rígido ou aço
galvanizado
Eletroduto de aço
galvanizado ou PVC rígido
Abraçadeira metálica
tipo copo
Opcionalmente, a entrada de energia
poderá ser feita pela parte superior da
Caixa de medição, e em ambos os casos
deverá ser aplicado silicone ou outro
material similar para a vedação da mesma.
As caixas do medidor e do disjuntor devem
ser firmemente fixadas na parede, com
buchas e parafusos numa profundidade
em que as tampas possam ser removidas.
Deixar uma ponta mínima dos fios
de 0,80m para facilitar a ligação da
proteção e medição.
Caixa de medidor padrão EDP Escelsa
Monofásico – carga instalada
até 9.000 W
Polifásico – carga instalada
acima de 9.000 W
Caixa do disjuntor
Monofásico ou
Polifásico Padrão
EDP Escelsa
Opção para saída
subterrânea
Eletroduto de aço
galvanizado
ou PVC rígido
Condutor de cobre
com isolamento
0,6 / 1,0 kV
min.
Aalturadacaixaaopisoéde
1800mm+0
-50
m
pç
pç
pç
pç
pç
m
pç
pç
pç
pç
pç
m
pç
pç
pç
v
01
01
01
01
01
v
01
-
04
01
02
v
01
01
-
v
01
01
01
01
01
v
-
01
04
01
02
v
01
-
01
v
01
01
01
01
01
v
-
01
04
01
02
v
01
-
01
Condutor de cobre PVC 70º - ver tabela
Sapatilha
Olhal de aço galvanizado para parafuso de Ø16mm
Chumbador de aço Ø16mm e comprimento adequado
Curva de entrada 45º ou cabeçote
Luva galvanizada ou PVC
Eletroduto de aço galvanizado ou PVC rígido
Caixa para medidor monofásico, padrão EDP ESCELSA
Caixa para medidor polifásico, padrão EDP ESCELSA
Abraçadeira metálica tipo copo
Redução para a bitola do eletroduto
Curva longa de 90º de PVC rígido de aço galvanizado
Condutor de cobre nu - ver tabela abaixo
Haste de terra comprimento mínimo 2000mm
Caixa de disjuntor monofásico padrão EDP ESCELSA
Caixa de disjuntor polifásico padrão EDP ESCELSA
UN
DIMENSIONAMENTO PARA 220/127V
Número de Fases
300mm
