1. CRP-0357 Produção Gráfica

2. Aula 7 Papel, acabamento e encadernação.

3. Papel: fatores para a escolha Restrições técnicas e aplicabilidade Valor subjetivo (beleza, relevância) Custo (maior a tiragem, maior o custo) Disponibilidade (papel é sazonal)

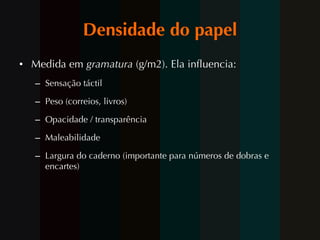

4. Densidade do papel Medida em gramatura (g/m2). Ela influencia: Sensação táctil Peso (correios, livros) Opacidade / transparência Maleabilidade Largura do caderno (importante para números de dobras e encartes)

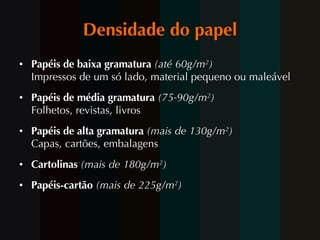

5. Densidade do papel Papéis de baixa gramatura (até 60g/m 2 ) Impressos de um só lado, material pequeno ou maleável Papéis de média gramatura (75-90g/m 2 ) Folhetos, revistas, livros Papéis de alta gramatura (mais de 130g/m 2 ) Capas, cartões, embalagens Cartolinas (mais de 180g/m 2 ) Papéis-cartão (mais de 225g/m 2 )

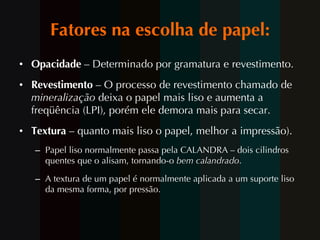

6. Fatores na escolha de papel: Opacidade – Determinado por gramatura e revestimento. Revestimento – O processo de revestimento chamado de mineralização deixa o papel mais liso e aumenta a freqüência (LPI), porém ele demora mais para secar. Textura – quanto mais liso o papel, melhor a impressão). Papel liso normalmente passa pela CALANDRA – dois cilindros quentes que o alisam, tornando-o bem calandrado . A textura de um papel é normalmente aplicada a um suporte liso da mesma forma, por pressão.

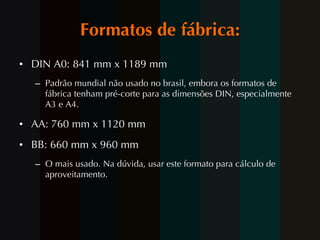

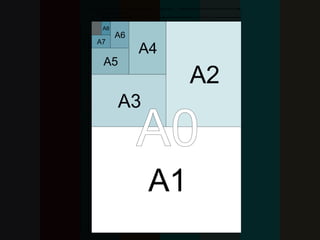

7. Formatos de fábrica: DIN A0: 841 mm x 1189 mm Padrão mundial não usado no brasil, embora os formatos de fábrica tenham pré-corte para as dimensões DIN, especialmente A3 e A4. AA: 760 mm x 1120 mm BB: 660 mm x 960 mm O mais usado. Na dúvida, usar este formato para cálculo de aproveitamento.

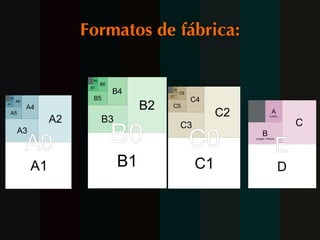

8. Formatos de fábrica:

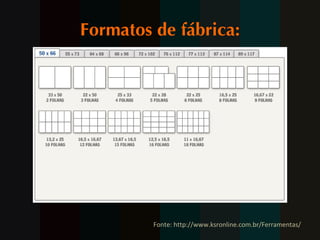

14. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

15. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

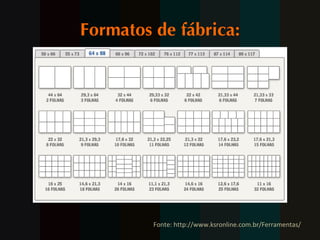

16. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

17. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

18. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

19. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

20. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

21. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

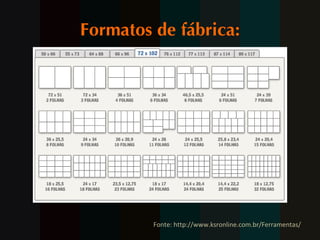

22. Formatos de fábrica: Fonte: http://www.ksronline.com.br/Ferramentas/

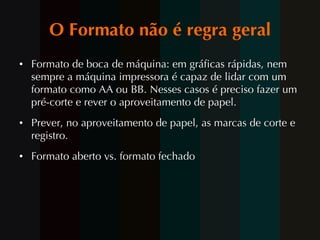

23. O Formato não é regra geral Formato de boca de máquina: em gráficas rápidas, nem sempre a máquina impressora é capaz de lidar com um formato como AA ou BB. Nesses casos é preciso fazer um pré-corte e rever o aproveitamento de papel. Prever, no aproveitamento de papel, as marcas de corte e registro. Formato aberto vs. formato fechado

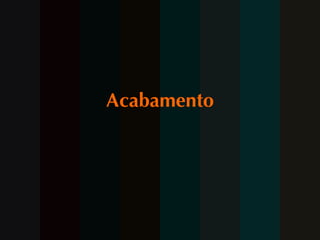

24. Acabamento

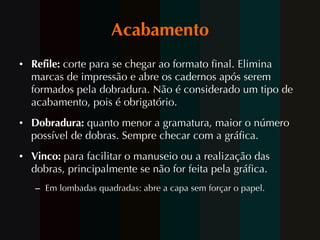

25. Acabamento Refile: corte para se chegar ao formato final. Elimina marcas de impressão e abre os cadernos após serem formados pela dobradura. Não é considerado um tipo de acabamento, pois é obrigatório. Dobradura: quanto menor a gramatura, maior o número possível de dobras. Sempre checar com a gráfica. Vinco: para facilitar o manuseio ou a realização das dobras, principalmente se não for feita pela gráfica. Em lombadas quadradas: abre a capa sem forçar o papel.

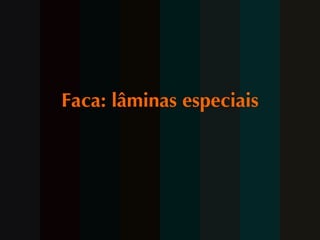

26. Faca: lâminas especiais

27. Encadernação e capas

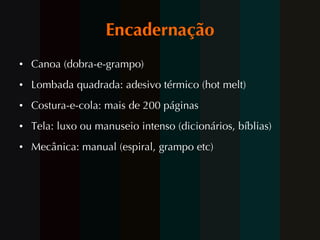

28. Encadernação Canoa (dobra-e-grampo) Lombada quadrada: adesivo térmico (hot melt) Costura-e-cola: mais de 200 páginas Tela: luxo ou manuseio intenso (dicionários, bíblias) Mecânica: manual (espiral, grampo etc)

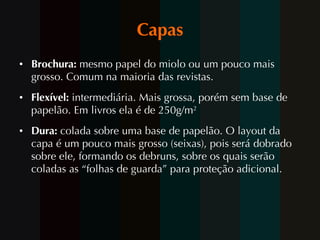

29. Capas Brochura: mesmo papel do miolo ou um pouco mais grosso. Comum na maioria das revistas. Flexível: intermediária. Mais grossa, porém sem base de papelão. Em livros ela é de 250g/m 2 Dura: colada sobre uma base de papelão. O layout da capa é um pouco mais grosso (seixas), pois será dobrado sobre ele, formando os debruns, sobre os quais serão coladas as “folhas de guarda” para proteção adicional.

30. Capa dura:

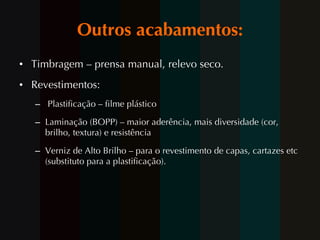

31. Outros acabamentos: Timbragem – prensa manual, relevo seco. Revestimentos: Plastificação – filme plástico Laminação (BOPP) – maior aderência, mais diversidade (cor, brilho, textura) e resistência Verniz de Alto Brilho – para o revestimento de capas, cartazes etc (substituto para a plastificação).

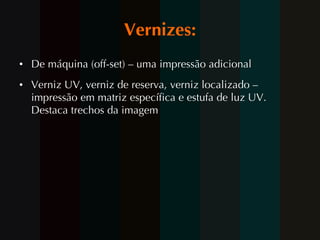

32. Vernizes: De máquina (off-set) – uma impressão adicional Verniz UV, verniz de reserva, verniz localizado – impressão em matriz específica e estufa de luz UV. Destaca trechos da imagem
