Este documento descreve os requisitos para a inspeção de segurança veicular relacionada à sinalização de veículos leves e pesados de acordo com a norma técnica brasileira NBR 14040-4. A norma especifica os itens a serem inspecionados, como lanternas indicadoras de direção e freio, e classifica possíveis defeitos como leves, graves ou muito graves.

1. Cópia não autorizada
MAR 1998
NBR 14040-4
Inspeção de segurança veicular Veículos leves e pesados
ABNT-Associação
Brasileira de
Normas Técnicas
Parte 4: Sinalização
Sede:
Rio de Janeiro
Av. Treze de Maio, 13 - 28º andar
CEP 20003-900 - Caixa Postal 1680
Rio de Janeiro - RJ
Tel.: PABX (021) 210 -3122
Fax: (021) 220-1762/220-6436
Endereço Telegráfico:
NORMATÉCNICA
Copyright © 1998,
ABNT–Associação Brasileira
de Normas Técnicas
Printed in Brazil/
Impresso no Brasil
Todos os direitos reservados
Origem: Projeto 16:012.07-004:1997
CB-16 - Comitê Brasileiro de Transportes e Tráfego
CE-16:012.07 - Comissão de Estudo de Vistoria e Inspeção de Segurança
NBR 14040-4 - Safety vehicular inspection - Light and heavy vehicles - Part 4:
Signalling
Descriptors: Vehicular safety. Signalling
Válida a partir de 30.04.1998
Palavras-chave: Segurança veicular. Sinalização
Sumário
Prefácio
1 Objetivo
2 Referências normativas
3 Requisitos
ANEXO
A Bibliografia
Prefácio
A ABNT - Associação Brasileira de Normas Técnicas - é
o Fórum Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês
Brasileiros (CB) e dos Organismos de Normalização
Setorial (ONS), são elaboradas por Comissões de Estudo
(CE), formadas por representantes dos setores envolvidos, delas fazendo parte: produtores, consumidores e
neutros (universidades, laboratórios e outros).
4 páginas
2 Referências normativas
As normas relacionadas a seguir contêm disposições
que, ao serem citadas neste texto, constituem prescrições
para esta Norma. As edições indicadas estavam em vigor
no momento desta publicação. Como toda norma está
sujeita a revisão, recomenda-se àqueles que realizam
acordos com base nesta que verifiquem a conveniência
de se usarem as edições mais recentes das normas
citadas a seguir. A ABNT possui informações das normas
em vigor em um dado momento.
Resolução do CONTRAN 680:1987 - Sistemas de
iluminação e sinalização de veículos
Resolução do CONTRAN 692:1988 - Sistemas de
iluminação e sinalização de veículos
3 Requisitos
3.1 Inspeção
Os Projetos de Norma Brasileira, elaborados no âmbito
dos CB e ONS, circulam para Votação Nacional entre os
associados da ABNT e demais interessados.
O anexo A desta Norma é de caráter informativo.
1 Objetivo
Esta Norma especifica como deve ser efetuada a inspeção
de segurança veicular denominada nesta parte da norma
de grupo 3 - Sinalização. Esta Norma utiliza o método de
inspeção visual.
A inspeção de segurança veicular deste grupo deve
abranger os seguintes itens (ver Resoluções CONTRAN
680 e 692):
a) lanternas indicadoras de direção;
b) lanternas indicadoras de posição;
c) lanternas de freio;
d) lanterna de freio elevada;
e) lanternas de marcha a ré;

2. Cópia não autorizada
NBR 14040-4:1998
2
f) lanternas delimitadoras e lanternas laterais;
3.1.5 Lanternas de marcha a ré
g) luzes intermitentes de advertência;
Verificar estado geral, posicionamento, funcionamento e
cor da luz emitida.
h) retrorrefletores.
NOTA - Existência obrigatória para veículos leves e pesados
(com exceção de reboques e semi-reboques), a partir de 1º de
janeiro de 1990.
3.1.1 Lanternas indicadoras de direção
3.1.6 Lanternas delimitadoras e lanternas laterais
Verificar estado geral, posicionamento, funcionamento e
cor da luz emitida.
3.1.2 Lanternas indicadoras de posição
Verificar estado geral, posicionamento, funcionamento e
cor da luz emitida .
3.1.7 Luzes intermitentes de advertência (quando
obrigatórias)
Verificar estado geral, posicionamento, funcionamento e
cor da luz emitida.
Verificar o funcionamento.
3.1.8 Retrorrefletores
3.1.3 Lanternas de freio
Verificar estado geral, posicionamento, funcionamento e
cor da luz emitida.
Verificar estado geral, posicionamento e cor da luz
refletida.
3.2 Classificação de defeitos
3.1.4 Lanterna de freio elevada (quando existente)
Em caso de sua existência, verificar estado geral,
posicionamento, funcionamento e cor da luz emitida.
Os resultados da inspeção devem ser registrados no relatório final, sendo os eventuais defeitos encontrados classificados em leves (DL), graves (DG) e muito graves (DMG),
de acordo com a tabela 1.

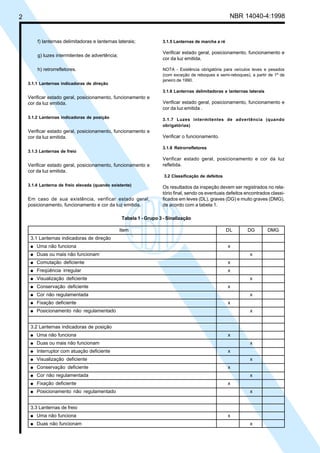

Tabela 1 - Grupo 3 - Sinalização
Item
DL
DG
3.1 Lanternas indicadoras de direção
q
Uma não funciona
q
Duas ou mais não funcionam
x
q
Comutação deficiente
x
q
Freqüência irregular
x
q
Visualização deficiente
q
Conservação deficiente
q
Cor não regulamentada
q
Fixação deficiente
q
Posicionamento não regulamentado
x
x
x
x
x
x
3.2 Lanternas indicadoras de posição
q
Uma não funciona
q
Duas ou mais não funcionam
q
Interruptor com atuação deficiente
q
Visualização deficiente
q
Conservação deficiente
q
Cor não regulamentada
q
Fixação deficiente
q
x
Posicionamento não regulamentado
x
x
x
x
x
x
x
3.3 Lanternas de freio
q
Uma não funciona
q
Duas não funcionam
x
x
DMG

3. Cópia não autorizada
3
NBR 14040-4:1998

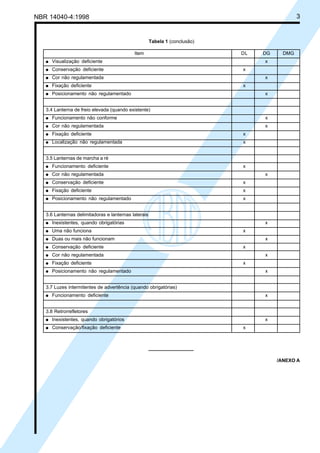

Tabela 1 (conclusão)
Item
q
Visualização deficiente
q
Conservação deficiente
q
Cor não regulamentada
q
Fixação deficiente
q
DL
Posicionamento não regulamentado
DG
DMG
x
x
x
x
x
3.4 Lanterna de freio elevada (quando existente)
q
Funcionamento não conforme
x
q
Cor não regulamentada
q
Fixação deficiente
x
q
Localização não regulamentada
x
x
3.5 Lanternas de marcha a ré
q
Funcionamento deficiente
x
q
Cor não regulamentada
q
Conservação deficiente
x
q
Fixação deficiente
x
q
Posicionamento não regulamentado
x
x
3.6 Lanternas delimitadoras e lanternas laterais
q
Inexistentes, quando obrigatórias
q
Uma não funciona
q
Duas ou mais não funcionam
q
Conservação deficiente
q
Cor não regulamentada
q
Fixação deficiente
q
x
Posicionamento não regulamentado
x
x
x
x
x
x
3.7 Luzes intermitentes de advertência (quando obrigatórias)
q
Funcionamento deficiente
x
3.8 Retrorrefletores
q
Inexistentes, quando obrigatórios
q
Conservação/fixação deficiente
x
x
/ANEXO A

4. Cópia não autorizada
NBR 14040-4:1998
4

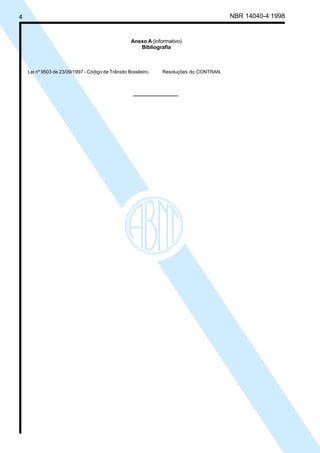

Anexo A (informativo)
Bibliografia
Lei nº 9503 de 23/09/1997 - Código de Trânsito Brasileiro.
Resoluções do CONTRAN.
