O documento fornece informações sobre os principais sistemas e equipamentos de um veículo, incluindo motor, sistema elétrico, transmissão, direção, suspensão, freios, estrutura e equipamentos de segurança. É destacada a importância da manutenção periódica para garantir o bom funcionamento e segurança do veículo.

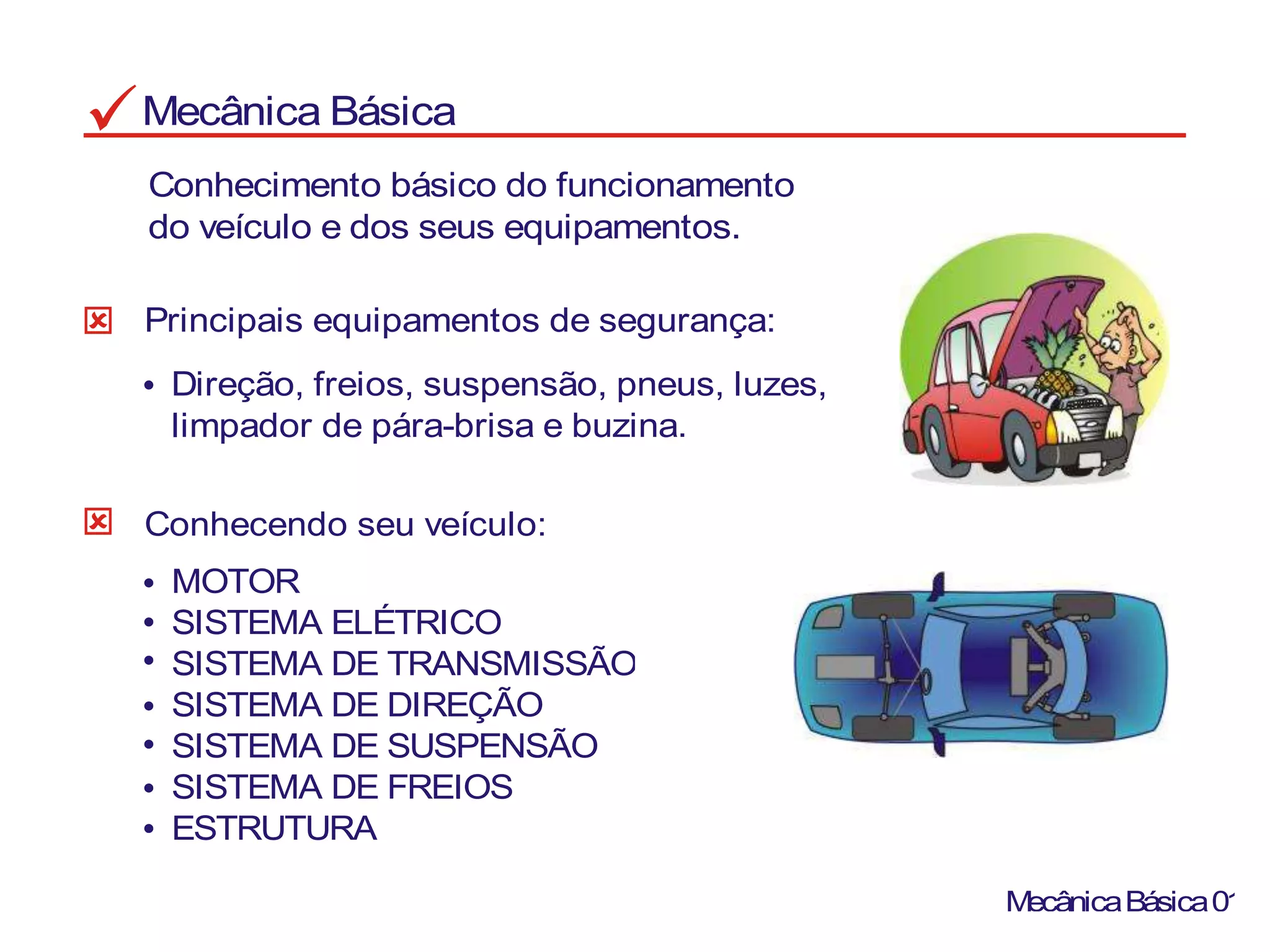

1. Mecânica Básica
Conhecimento básico do funcionamento
do veículo e dos seus equipamentos.
Principais equipamentos de segurança:
Direção, freios, suspensão, pneus, luzes,
limpador de pára-brisa e buzina.
MOTOR
SISTEMA ELÉTRICO
SISTEMA DE TRANSMISSÃO
SISTEMA DE DIREÇÃO
SISTEMA DE SUSPENSÃO
SISTEMA DE FREIOS
ESTRUTURA
Conhecendo seu veículo:
MecânicaBásica01

2. Motor
Faz o veículo se movimentar.
Para funcionar utiliza uma mistura
de ar e combustível.
Cada ciclo de funcionamento
do motor tem 4 tempos.
MecânicaBásica02

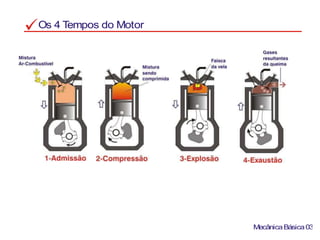

3. Os 4 Tempos do Motor
MecânicaBásica03

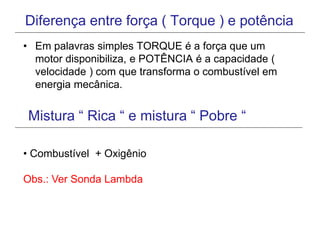

4. Diferença entre força ( Torque ) e potência
• Em palavras simples TORQUE é a força que um
motor disponibiliza, e POTÊNCIA é a capacidade (
velocidade ) com que transforma o combustível em
energia mecânica.
Mistura “ Rica “ e mistura “ Pobre “
• Combustível + Oxigênio
Obs.: Ver Sonda Lambda

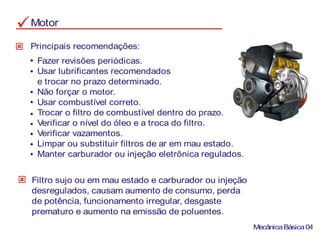

5. Motor
Principais recomendações:
Fazer revisões periódicas.
Usar lubrificantes recomendados
e trocar no prazo determinado.
Não forçar o motor.
Usar combustível correto.
Trocar o filtro de combustível dentro do prazo.
Verificar o nível do óleo e a troca do filtro.
Verificar vazamentos.
Limpar ou substituir filtros de ar em mau estado.
Manter carburador ou injeção eletrônica regulados.
Filtro sujo ou em mau estado e carburador ou injeção
desregulados, causam aumento de consumo, perda
de potência, funcionamento irregular, desgaste
prematuro e aumento na emissão de poluentes.
MecânicaBásica04

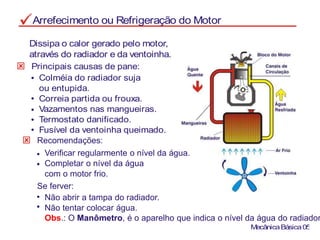

6. Arrefecimento ou Refrigeração do Motor
Dissipa o calor gerado pelo motor,
através do radiador e da ventoinha.
Principais causas de pane:
Colméia do radiador suja
ou entupida.
Correia partida ou frouxa.
Vazamentos nas mangueiras.
Termostato danificado.
Fusível da ventoinha queimado.
MecânicaBásica05
Recomendações:
Não abrir a tampa do radiador.
Não tentar colocar água.
Obs.: O Manômetro, é o aparelho que indica o nível da água do radiador
Se ferver:
Verificar regularmente o nível da água.
Completar o nível da água
com o motor frio.

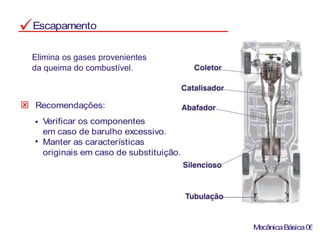

7. Escapamento
Recomendações:
Verificar os componentes
em caso de barulho excessivo.
Manter as características
originais em caso de substituição.
MecânicaBásica06
Elimina os gases provenientes
da queima do combustível.

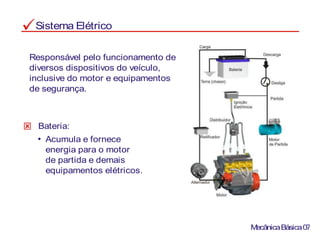

8. Sistema Elétrico
Responsável pelo funcionamento de
diversos dispositivos do veículo,
inclusive do motor e equipamentos
de segurança.
Bateria:
Acumula e fornece
energia para o motor
de partida e demais
equipamentos elétricos.
MecânicaBásica07

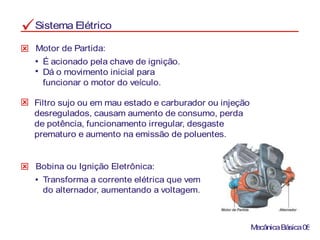

9. Sistema Elétrico
É acionado pela chave de ignição.
Dá o movimento inicial para
funcionar o motor do veículo.
Motor de Partida:
Filtro sujo ou em mau estado e carburador ou injeção
desregulados, causam aumento de consumo, perda
de potência, funcionamento irregular, desgaste
prematuro e aumento na emissão de poluentes.
Bobina ou Ignição Eletrônica:
Transforma a corrente elétrica que vem
do alternador, aumentando a voltagem.
MecânicaBásica08

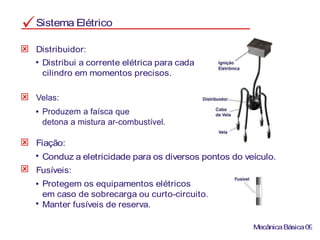

10. Sistema Elétrico
Distribui a corrente elétrica para cada
cilindro em momentos precisos.
Distribuidor:
Fiação:
Conduz a eletricidade para os diversos pontos do veículo.
Fusíveis:
Protegem os equipamentos elétricos
em caso de sobrecarga ou curto-circuito.
Manter fusíveis de reserva.
MecânicaBásica09
Produzem a faísca que
detona a mistura ar-combustível.
Velas:

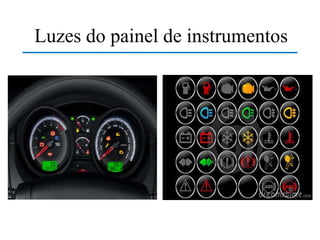

11. Luzes do painel de instrumentos

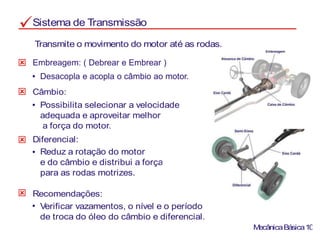

12. Sistema de Transmissão
Transmite o movimento do motor até as rodas.
Câmbio:
Possibilita selecionar a velocidade
adequada e aproveitar melhor
a força do motor.
Diferencial:
Reduz a rotação do motor
e do câmbio e distribui a força
para as rodas motrizes.
Recomendações:
Verificar vazamentos, o nível e o período
de troca do óleo do câmbio e diferencial.
MecânicaBásica10
Embreagem: ( Debrear e Embrear )
Desacopla e acopla o câmbio ao motor.

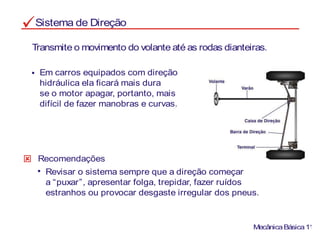

13. Sistema de Direção
Em carros equipados com direção
hidráulica ela ficará mais dura
se o motor apagar, portanto, mais
difícil de fazer manobras e curvas.
Transmite o movimento do volante até as rodas dianteiras.
MecânicaBásica11
Revisar o sistema sempre que a direção começar
a “puxar”, apresentar folga, trepidar, fazer ruídos
estranhos ou provocar desgaste irregular dos pneus.
Recomendações

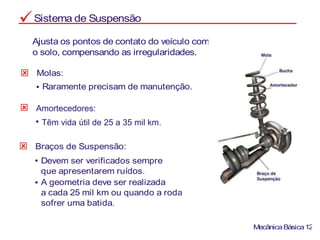

14. Sistema de Suspensão
Ajusta os pontos de contato do veículo com
o solo, compensando as irregularidades.
Molas:
Raramente precisam de manutenção.
Braços de Suspensão:
Devem ser verificados sempre
que apresentarem ruídos.
A geometria deve ser realizada
a cada 25 mil km ou quando a roda
sofrer uma batida.
MecânicaBásica12
Amortecedores:
Têm vida útil de 25 a 35 mil km.

15. Sistema de Freios
Acionam os mecanismos que freiam as rodas por atrito,
podendo ser do tipo “tambor e lona” ou “disco e pastilhas”.
MecânicaBásica13
Cuidados básicos:
Verificar o nível de fluido de freios. ( Tempo de troca )
Verificar o desgaste das pastilhas ou lonas ( sapatas) regularmente.

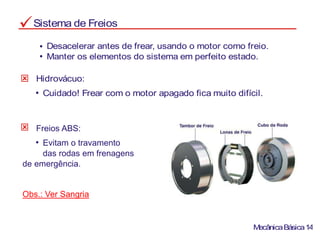

16. Sistema de Freios
Desacelerar antes de frear, usando o motor como freio.
Manter os elementos do sistema em perfeito estado.
Hidrovácuo:
Cuidado! Frear com o motor apagado fica muito difícil.
MecânicaBásica14
Freios ABS:
Evitam o travamento
das rodas em frenagens
de emergência.
Obs.: Ver Sangria

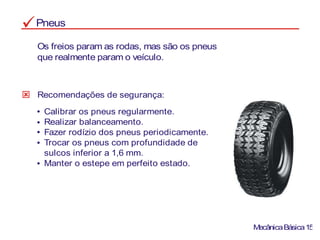

17. Pneus
Os freios param as rodas, mas são os pneus
que realmente param o veículo.
Recomendações de segurança:
Calibrar os pneus regularmente.
Realizar balanceamento.
Fazer rodízio dos pneus periodicamente.
Trocar os pneus com profundidade de
sulcos inferior a 1,6 mm.
Manter o estepe em perfeito estado.
MecânicaBásica15

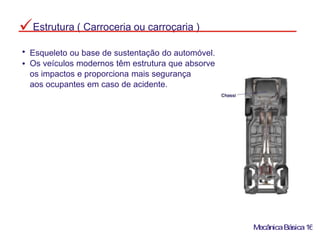

18. MecânicaBásica16
Esqueleto ou base de sustentação do automóvel.
Os veículos modernos têm estrutura que absorve
os impactos e proporciona mais segurança
aos ocupantes em caso de acidente.
Estrutura ( Carroceria ou carroçaria )

19. Equipamentos obrigatórios ou de Segurança ( Resol. 14/98)
EQUIPAMENTOS OBRIGATÓRIOS OU DE SEGURANÇA

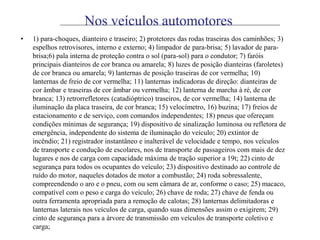

20. Nos veículos automotores
• 1) para-choques, dianteiro e traseiro; 2) protetores das rodas traseiras dos caminhões; 3)
espelhos retrovisores, interno e externo; 4) limpador de para-brisa; 5) lavador de para-
brisa;6) pala interna de proteção contra o sol (para-sol) para o condutor; 7) faróis
principais dianteiros de cor branca ou amarela; 8) luzes de posição dianteiras (faroletes)
de cor branca ou amarela; 9) lanternas de posição traseiras de cor vermelha; 10)
lanternas de freio de cor vermelha; 11) lanternas indicadoras de direção: dianteiras de
cor âmbar e traseiras de cor âmbar ou vermelha; 12) lanterna de marcha à ré, de cor
branca; 13) retrorrefletores (catadióptrico) traseiros, de cor vermelha; 14) lanterna de
iluminação da placa traseira, de cor branca; 15) velocímetro, 16) buzina; 17) freios de
estacionamento e de serviço, com comandos independentes; 18) pneus que ofereçam
condições mínimas de segurança; 19) dispositivo de sinalização luminosa ou refletora de
emergência, independente do sistema de iluminação do veículo; 20) extintor de
incêndio; 21) registrador instantâneo e inalterável de velocidade e tempo, nos veículos
de transporte e condução de escolares, nos de transporte de passageiros com mais de dez
lugares e nos de carga com capacidade máxima de tração superior a 19t; 22) cinto de
segurança para todos os ocupantes do veículo; 23) dispositivo destinado ao controle de
ruído do motor, naqueles dotados de motor a combustão; 24) roda sobressalente,
compreendendo o aro e o pneu, com ou sem câmara de ar, conforme o caso; 25) macaco,
compatível com o peso e carga do veículo; 26) chave de roda; 27) chave de fenda ou
outra ferramenta apropriada para a remoção de calotas; 28) lanternas delimitadoras e
lanternas laterais nos veículos de carga, quando suas dimensões assim o exigirem; 29)
cinto de segurança para a árvore de transmissão em veículos de transporte coletivo e
carga;

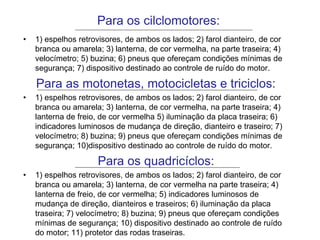

21. Para os cilclomotores:
• 1) espelhos retrovisores, de ambos os lados; 2) farol dianteiro, de cor
branca ou amarela; 3) lanterna, de cor vermelha, na parte traseira; 4)
velocímetro; 5) buzina; 6) pneus que ofereçam condições mínimas de
segurança; 7) dispositivo destinado ao controle de ruído do motor.
Para as motonetas, motocicletas e triciclos:
• 1) espelhos retrovisores, de ambos os lados; 2) farol dianteiro, de cor
branca ou amarela; 3) lanterna, de cor vermelha, na parte traseira; 4)
lanterna de freio, de cor vermelha 5) iluminação da placa traseira; 6)
indicadores luminosos de mudança de direção, dianteiro e traseiro; 7)
velocímetro; 8) buzina; 9) pneus que ofereçam condições mínimas de
segurança; 10)dispositivo destinado ao controle de ruído do motor.
Para os quadricíclos:
• 1) espelhos retrovisores, de ambos os lados; 2) farol dianteiro, de cor
branca ou amarela; 3) lanterna, de cor vermelha na parte traseira; 4)
lanterna de freio, de cor vermelha; 5) indicadores luminosos de
mudança de direção, dianteiros e traseiros; 6) iluminação da placa
traseira; 7) velocímetro; 8) buzina; 9) pneus que ofereçam condições
mínimas de segurança; 10) dispositivo destinado ao controle de ruído
do motor; 11) protetor das rodas traseiras.

22. Extintores de incêndio
• Classes A, B e C
1. A ( Água ) – Materiais infalamáveis. Ex.:
madeira, tecido, plástico, etc.
2. B ( Pó químico seco) – Líquidos inflamáveis ou
gás.
3. C ( Gás carbônico – co2) – Materiais elétricos
Obs.: Ver validade
