Máquina de Ensaios Emic
- 1. Luciana Marcondes SarmentoTorres Rodrigo Simões de Oliveira rodrigo.oliveira@alunos.fosjc.unesp.br Universidade Estadual Paulista - UNESP Programa de Pós-Graduação em Odontologia Restauradora Disciplina Estudo de Métodos e Testes para Materiais Dentários Professor Dr Lafayette Nogueira Júnior Professor Dr Carlos Augusto Pavanelli

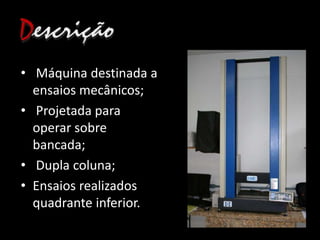

- 2. • Máquina destinadaa ensaios mecânicos; • Projetada para operar sobre bancada; • Dupla coluna; • Ensaios realizados quadrante inferior.

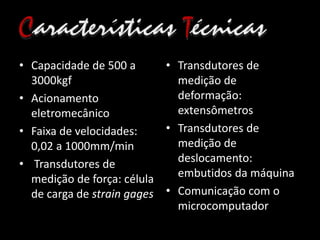

- 3. • Capacidade de500 a 3000kgf • Acionamento eletromecânico • Faixa de velocidades: 0,02 a 1000mm/min • Transdutores de medição de força: célula de carga de strain gages • Transdutores de medição de deformação: extensômetros • Transdutores de medição de deslocamento: embutidos da máquina • Comunicação com o microcomputador

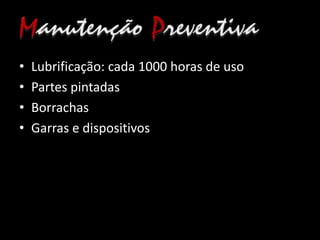

- 5. • Lubrificação: cada1000 horas de uso • Partes pintadas • Borrachas • Garras e dispositivos
- 7.
- 8.

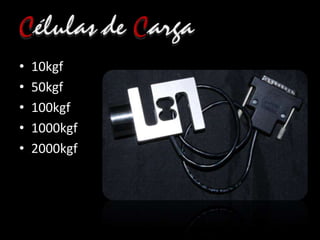

- 9. • 10kgf • 50kgf •100kgf • 1000kgf • 2000kgf
- 10. • Tração • Compressão •Flexão • Cisalhamento • Push out • Microtração O corpo de prova é submetido a um esforço que tende a alongá-lo até sua ruptura avaliando a união de interfaces. A carga é aplicada perpendicularmente à interface adesiva.

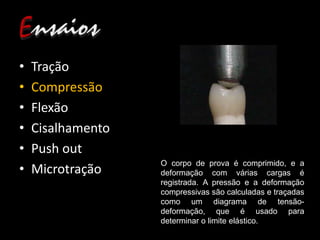

- 11. • Tração • Compressão •Flexão • Cisalhamento • Push out • Microtração O corpo de prova é comprimido, e a deformação com várias cargas é registrada. A pressão e a deformação compressivas são calculadas e traçadas como um diagrama de tensão- deformação, que é usado para determinar o limite elástico.

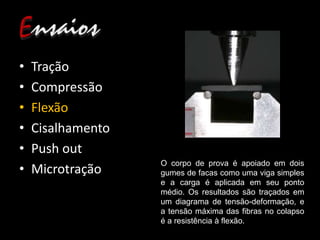

- 12. • Tração • Compressão •Flexão • Cisalhamento • Push out • Microtração O corpo de prova é apoiado em dois gumes de facas como uma viga simples e a carga é aplicada em seu ponto médio. Os resultados são traçados em um diagrama de tensão-deformação, e a tensão máxima das fibras no colapso é a resistência à flexão.

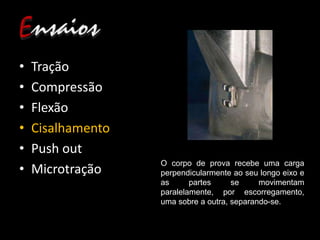

- 13. • Tração • Compressão •Flexão • Cisalhamento • Push out • Microtração O corpo de prova recebe uma carga perpendicularmente ao seu longo eixo e as partes se movimentam paralelamente, por escorregamento, uma sobre a outra, separando-se.

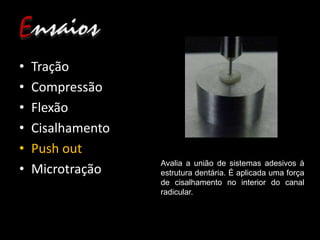

- 14. • Tração • Compressão •Flexão • Cisalhamento • Push out • Microtração Avalia a união de sistemas adesivos à estrutura dentária. É aplicada uma força de cisalhamento no interior do canal radicular.

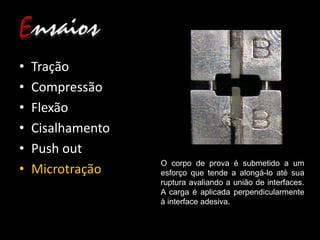

- 15. • Tração • Compressão •Flexão • Cisalhamento • Push out • Microtração O corpo de prova é submetido a um esforço que tende a alongá-lo até sua ruptura avaliando a união de interfaces. A carga é aplicada perpendicularmente à interface adesiva.

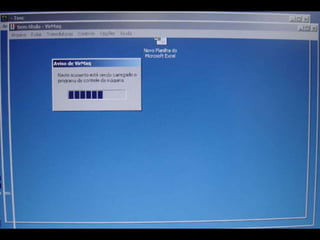

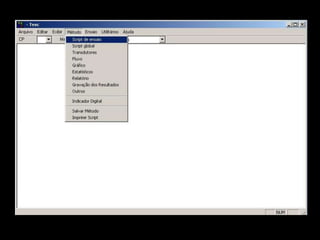

- 24. • Ligar primeirocomputador • Ligar a máquina • No computador: – Atalho Wirmaq – Atalho Tesc

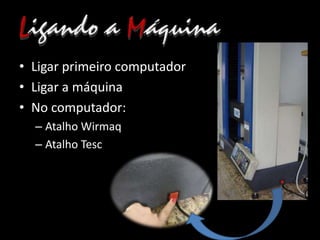

- 25. • Ligar primeirocomputador • Ligar a máquina • No computador: – Atalho Wirmaq – Atalho Tesc

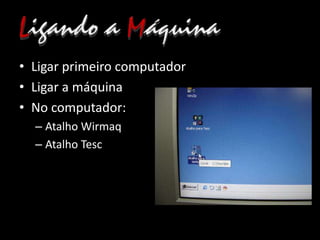

- 26. • Ligar primeirocomputador • Ligar a máquina • No computador: – Atalho Wirmaq – Atalho Tesc
