Engastamento de postes

Tipo de Documento:
Área de Aplicação:
Título do Documento:
N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:
SUMÁRIO
1. FINALIDADE ............................................................................................................2
2. ÂMBITO DE APLICAÇÃO........................................................................................2
3. MEIO AMBIENTE .....................................................................................................2
4. NORMAS E DOCUMENTOS COMPLEMENTARES................................................3
5. CONSIDERAÇÕES GERAIS....................................................................................3
6. SIMBOLOGIA...........................................................................................................6
7. ENGASTAMENTO DE POSTES ..............................................................................7
7.1. Engastamento Simples.........................................................................................7
7.2. Base reforçada ......................................................................................................8
7.3. Base Concretada...................................................................................................9
7.4. Engastamento em rocha.....................................................................................10
7.5. Sapata para Pântano com Tambor – (BC_Tambor – UnC 63145) ...................11
8. REGISTRO DE REVISÃO ......................................................................................12
Tabelas
Tabela 5.1 - Poste de concreto circular e de fibra de vidro .............................................4
Tabela 5.2 - Poste de concreto duplo T...........................................................................5
Tabela 7.1 – Referência do traço do concreto.................................................................9

Tipo de Documento:

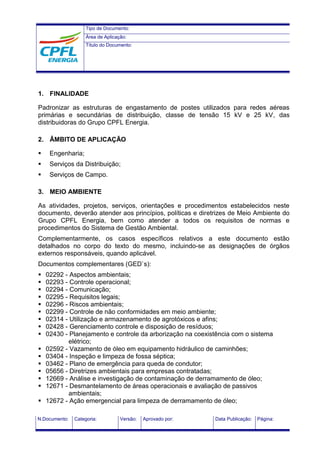

1. FINALIDADE
Padronizar as estruturas de engastamento de postes utilizados para redes aéreas
primárias e secundárias de distribuição, classe de tensão 15 kV e 25 kV, das
distribuidoras do Grupo CPFL Energia.
2. ÂMBITO DE APLICAÇÃO
 Engenharia;
 Serviços da Distribuição;
 Serviços de Campo.
3. MEIO AMBIENTE
As atividades, projetos, serviços, orientações e procedimentos estabelecidos neste
documento, deverão atender aos princípios, políticas e diretrizes de Meio Ambiente do
Grupo CPFL Energia, bem como atender a todos os requisitos de normas e
procedimentos do Sistema de Gestão Ambiental.
Complementarmente, os casos específicos relativos a este documento estão
detalhados no corpo do texto do mesmo, incluindo-se as designações de órgãos
externos responsáveis, quando aplicável.
Documentos complementares (GED`s):
 02292 - Aspectos ambientais;
 02293 - Controle operacional;
 02294 - Comunicação;
 02295 - Requisitos legais;
 02296 - Riscos ambientais;
 02299 - Controle de não conformidades em meio ambiente;
 02314 - Utilização e armazenamento de agrotóxicos e afins;
 02428 - Gerenciamento controle e disposição de resíduos;
 02430 - Planejamento e controle da arborização na coexistência com o sistema
elétrico;
 02592 - Vazamento de óleo em equipamento hidráulico de caminhões;
 03404 - Inspeção e limpeza de fossa séptica;
 03462 - Plano de emergência para queda de condutor;
 05656 - Diretrizes ambientais para empresas contratadas;
 12669 - Análise e investigação de contaminação de derramamento de óleo;
 12671 - Desmantelamento de áreas operacionais e avaliação de passivos
ambientais;
 12672 - Ação emergencial para limpeza de derramamento de óleo;

Tipo de Documento:
 12689 - Avaliação ambiental de novos empreendimentos;
 13020 - Licenciamento ambiental;
 13102 - Cadastro no IBAMA - Atividades potencialmente poluidoras e utilizadoras de
recursos naturais.
4. NORMAS E DOCUMENTOS COMPLEMENTARES
Normas e Padrões de Montagem, Conexões e Aterramentos (Redes Primárias,
Secundárias, Ramal de Ligação e Iluminação Pública).
5. CONSIDERAÇÕES GERAIS
Engastamentos previstos neste documento:
 Engastamento simples;
 Base reforçada;
 Base concretada;
 Engastamento em rocha;
 Engastamento profundo;
 Sapata para pântano com tambor.
Os engastamentos de base reforçada ou base concretada devem ser utilizados desde
que o poste esteja sendo solicitado em seu esforço de tração. Por exemplo, para
postes com equipamentos em redes tangentes onde o esforço é somente de momento
fletor o engastamento deve ser simples.
Para engastamento simples, base reforçada e base concretada a profundidade (e) de
engastamento, deve ser:
e = (L /10) + 0,6 (m)
sendo:
 e  profundidade do engastamento (m) (mínimo 1,5 m)
 L  comprimento do poste (m)
O engastamento com base reforçada é realizado utilizando-se placas de concreto
armado conforme GED 12.628, ou sempre que possível, deve-se utilizar toras de
madeira de 1 metro de comprimento provenientes do corte de sobras de poste.

Tipo de Documento:

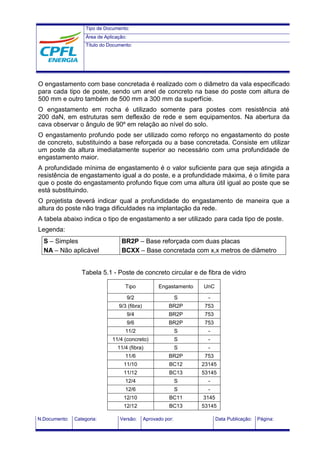

O engastamento com base concretada é realizado com o diâmetro da vala especificado
para cada tipo de poste, sendo um anel de concreto na base do poste com altura de
500 mm e outro também de 500 mm a 300 mm da superfície.
O engastamento em rocha é utilizado somente para postes com resistência até
200 daN, em estruturas sem deflexão de rede e sem equipamentos. Na abertura da
cava observar o ângulo de 90º em relação ao nível do solo.
O engastamento profundo pode ser utilizado como reforço no engastamento do poste
de concreto, substituindo a base reforçada ou a base concretada. Consiste em utilizar
um poste da altura imediatamente superior ao necessário com uma profundidade de
engastamento maior.
A profundidade mínima de engastamento é o valor suficiente para que seja atingida a
resistência de engastamento igual a do poste, e a profundidade máxima, é o limite para
que o poste do engastamento profundo fique com uma altura útil igual ao poste que se
está substituindo.
O projetista deverá indicar qual a profundidade do engastamento de maneira que a
altura do poste não traga dificuldades na implantação da rede.
A tabela abaixo indica o tipo de engastamento a ser utilizado para cada tipo de poste.
Legenda:
S – Simples BR2P – Base reforçada com duas placas
NA – Não aplicável BCXX – Base concretada com x,x metros de diâmetro
Tabela 5.1 - Poste de concreto circular e de fibra de vidro
Tipo Engastamento UnC
9/2 S -
9/3 (fibra) BR2P 753
9/4 BR2P 753
9/6 BR2P 753
11/2 S -
11/4 (concreto) S -
11/4 (fibra) S -
11/6 BR2P 753
11/10 BC12 23145
11/12 BC13 53145
12/4 S -
12/6 S -
12/10 BC11 3145
12/12 BC13 53145

Tipo de Documento:
13/6 S -
13/10 BC11 3145
15/6 S -
15/10 BR2P 753
18/6 S -
18/10 S -

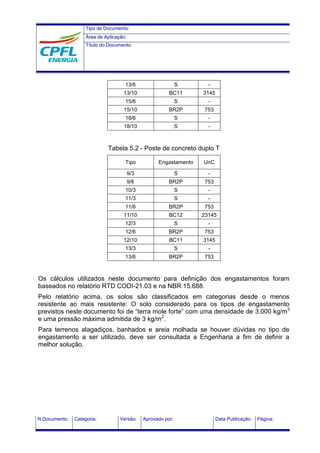

Tabela 5.2 - Poste de concreto duplo T
Tipo Engastamento UnC
9/3 S -
9/6 BR2P 753
10/3 S -
11/3 S -
11/6 BR2P 753
11/10 BC12 23145
12/3 S -
12/6 BR2P 753
12/10 BC11 3145
13/3 S -
13/6 BR2P 753
Os cálculos utilizados neste documento para definição dos engastamentos foram
baseados no relatório RTD CODI-21.03 e na NBR 15.688.
Pelo relatório acima, os solos são classificados em categorias desde o menos
resistente ao mais resistente: O solo considerado para os tipos de engastamento
previstos neste documento foi de “terra mole forte” com uma densidade de 3.000 kg/m3
e uma pressão máxima admitida de 3 kg/m2
.
Para terrenos alagadiços, banhados e areia molhada se houver dúvidas no tipo de
engastamento a ser utilizado, deve ser consultada a Engenharia a fim de definir a
melhor solução.

Tipo de Documento:

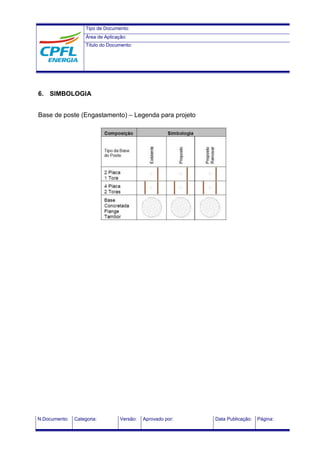

6. SIMBOLOGIA
Base de poste (Engastamento) – Legenda para projeto

Tipo de Documento:
7. ENGASTAMENTO DE POSTES

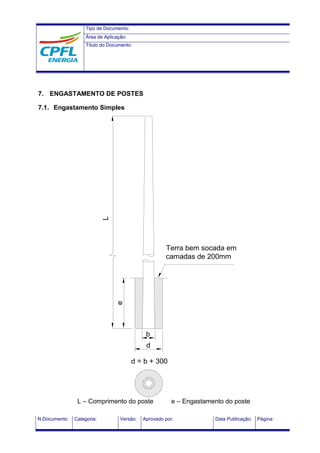

7.1. Engastamento Simples
L – Comprimento do poste e – Engastamento do poste
L
e
Terra bem socada em
camadas de 200mm
b
d
d = b + 300

Tipo de Documento:
7.2. Base reforçada
Com duas placas de concretoL
e
3002001.000
100
Placa premoldada
de concreto
F

Tipo de Documento:

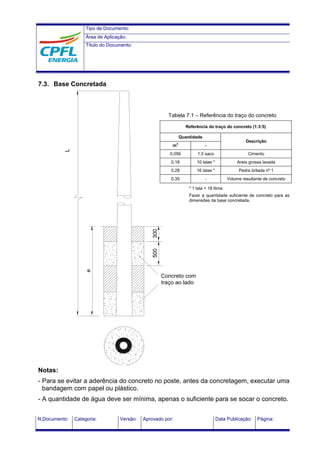

7.3. Base Concretada
Tabela 7.1 – Referência do traço do concreto
Notas:
- Para se evitar a aderência do concreto no poste, antes da concretagem, executar uma
bandagem com papel ou plástico.
- A quantidade de água deve ser mínima, apenas o suficiente para se socar o concreto.
Referência do traço do concreto (1:3:5)
Quantidade
Descrição
m3
-
0,056 1,5 saco Cimento
0,18 10 latas * Areia grossa lavada
0,28 16 latas * Pedra britada nº 1
0,35 - Volume resultante de concreto
* 1 lata = 18 litros
Fazer a quantidade suficiente de concreto para as
dimensões da base concretada.
L
e
300500
Concreto com
traço ao lado

Tipo de Documento:

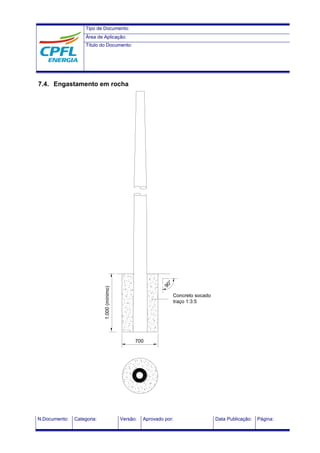

7.4. Engastamento em rocha
1.000(mínimo)
Concreto socado
traço 1:3:5
700
90°

Tipo de Documento:

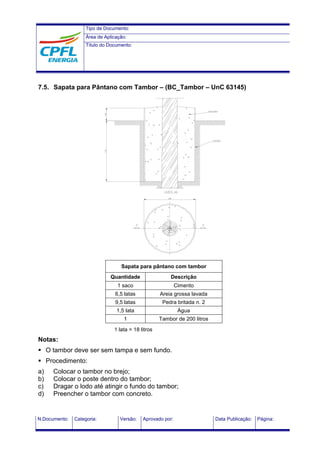

7.5. Sapata para Pântano com Tambor – (BC_Tambor – UnC 63145)
Sapata para pântano com tambor
Quantidade Descrição
1 saco Cimento
6,5 latas Areia grossa lavada
9,5 latas Pedra britada n. 2
1,5 lata Água
1 Tambor de 200 litros
1 lata = 18 litros
Notas:
 O tambor deve ser sem tampa e sem fundo.
 Procedimento:
a) Colocar o tambor no brejo;
b) Colocar o poste dentro do tambor;
c) Dragar o lodo até atingir o fundo do tambor;
d) Preencher o tambor com concreto.

Tipo de Documento:

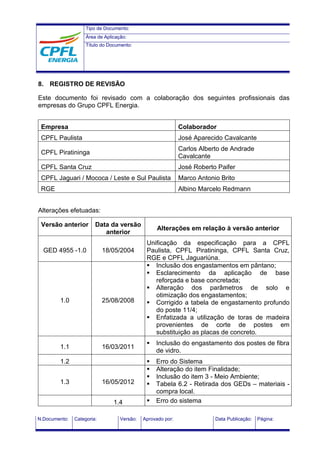

8. REGISTRO DE REVISÃO
Este documento foi revisado com a colaboração dos seguintes profissionais das
empresas do Grupo CPFL Energia.
Empresa Colaborador
CPFL Paulista José Aparecido Cavalcante
CPFL Piratininga
Carlos Alberto de Andrade
Cavalcante
CPFL Santa Cruz José Roberto Paifer
CPFL Jaguari / Mococa / Leste e Sul Paulista Marco Antonio Brito
RGE Albino Marcelo Redmann
Alterações efetuadas:
Versão anterior Data da versão
anterior
Alterações em relação à versão anterior
GED 4955 -1.0 18/05/2004
Unificação da especificação para a CPFL
Paulista, CPFL Piratininga, CPFL Santa Cruz,
RGE e CPFL Jaguariúna.
1.0 25/08/2008
 Inclusão dos engastamentos em pântano;
 Esclarecimento da aplicação de base
reforçada e base concretada;
 Alteração dos parâmetros de solo e
otimização dos engastamentos;
 Corrigido a tabela de engastamento profundo
do poste 11/4;
 Enfatizada a utilização de toras de madeira
provenientes de corte de postes em
substituição as placas de concreto.
1.1 16/03/2011
 Inclusão do engastamento dos postes de fibra
de vidro.
1.2  Erro do Sistema
1.3 16/05/2012
 Alteração do item Finalidade;
 Inclusão do item 3 - Meio Ambiente;
 Tabela 6.2 - Retirada dos GEDs – materiais -
compra local.
1.4  Erro do sistema

Tipo de Documento:

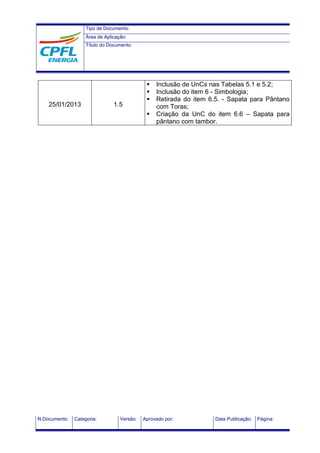

25/01/2013 1.5
 Inclusão de UnCs nas Tabelas 5.1 e 5.2;
 Inclusão do item 6 - Simbologia;
 Retirada do item 6.5. - Sapata para Pântano
com Toras;
 Criação da UnC do item 6.6 – Sapata para
pântano com tambor.
