Este documento descreve um transmissor de TV com áudio projetado por Tetsuo Kogawa. O transmissor é composto por duas seções, uma para transmissão de vídeo e outra para transmissão do sinal de áudio em FM. A seção de áudio usa um núcleo de ferrite e um transistor para gerar uma portadora de 4,5 MHz, que é combinada com o sinal de vídeo para transmissão.

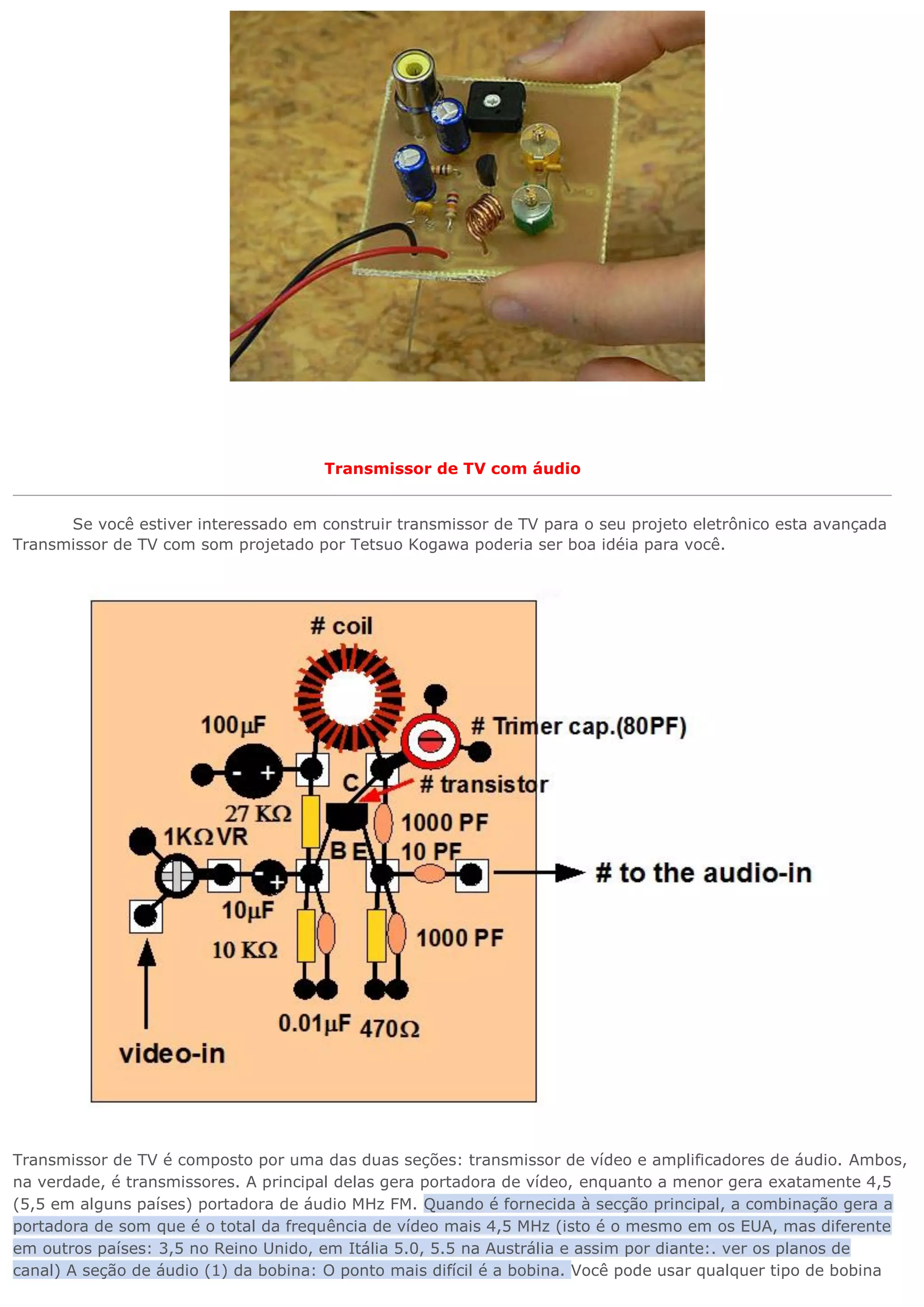

1. Transmissor de TV com áudio
Se você estiver interessado em construir transmissor de TV para o seu projeto eletrônico esta avançada Transmissor de TV com som projetado por Tetsuo Kogawa poderia ser boa idéia para você. Transmissor de TV é composto por uma das duas seções: transmissor de vídeo e amplificadores de áudio. Ambos, na verdade, é transmissores. A principal delas gera portadora de vídeo, enquanto a menor gera exatamente 4,5 (5,5 em alguns países) portadora de áudio MHz FM. Quando é fornecida à secção principal, a combinação gera a portadora de som que é o total da frequência de vídeo mais 4,5 MHz (isto é o mesmo em os EUA, mas diferente em outros países: 3,5 no Reino Unido, em Itália 5.0, 5.5 na Austrália e assim por diante:. ver os planos de canal) A seção de áudio (1) da bobina: O ponto mais difícil é a bobina. Você pode usar qualquer tipo de bobina

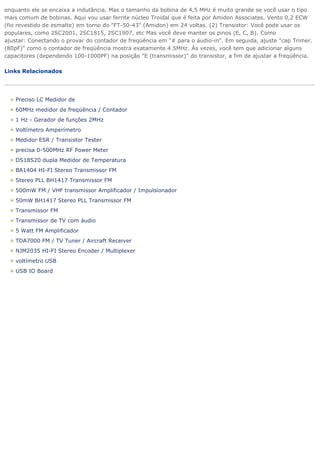

2. enquanto ele se encaixa a indutância. Mas o tamanho da bobina de 4,5 MHz é muito grande se você usar o tipo mais comum de bobinas. Aqui vou usar ferrite núcleo Troidal que é feita por Amidon Associates. Vento 0,2 ECW (fio revestido de esmalte) em torno do "FT-50-43" (Amidon) em 24 voltas. (2) Transistor: Você pode usar os populares, como 2SC2001, 2SC1815, 2SC1907, etc Mas você deve manter os pinos (E, C, B). Como ajustar: Conectando o provar do contador de freqüência em "# para o áudio-in". Em seguida, ajuste "cap Trimer. (80pF)" como o contador de freqüência mostra exatamente 4.5MHz. Às vezes, você tem que adicionar alguns capacitores (dependendo 100-1000PF) na posição "E (transmissor)" do transistor, a fim de ajustar a freqüência. Links Relacionados
