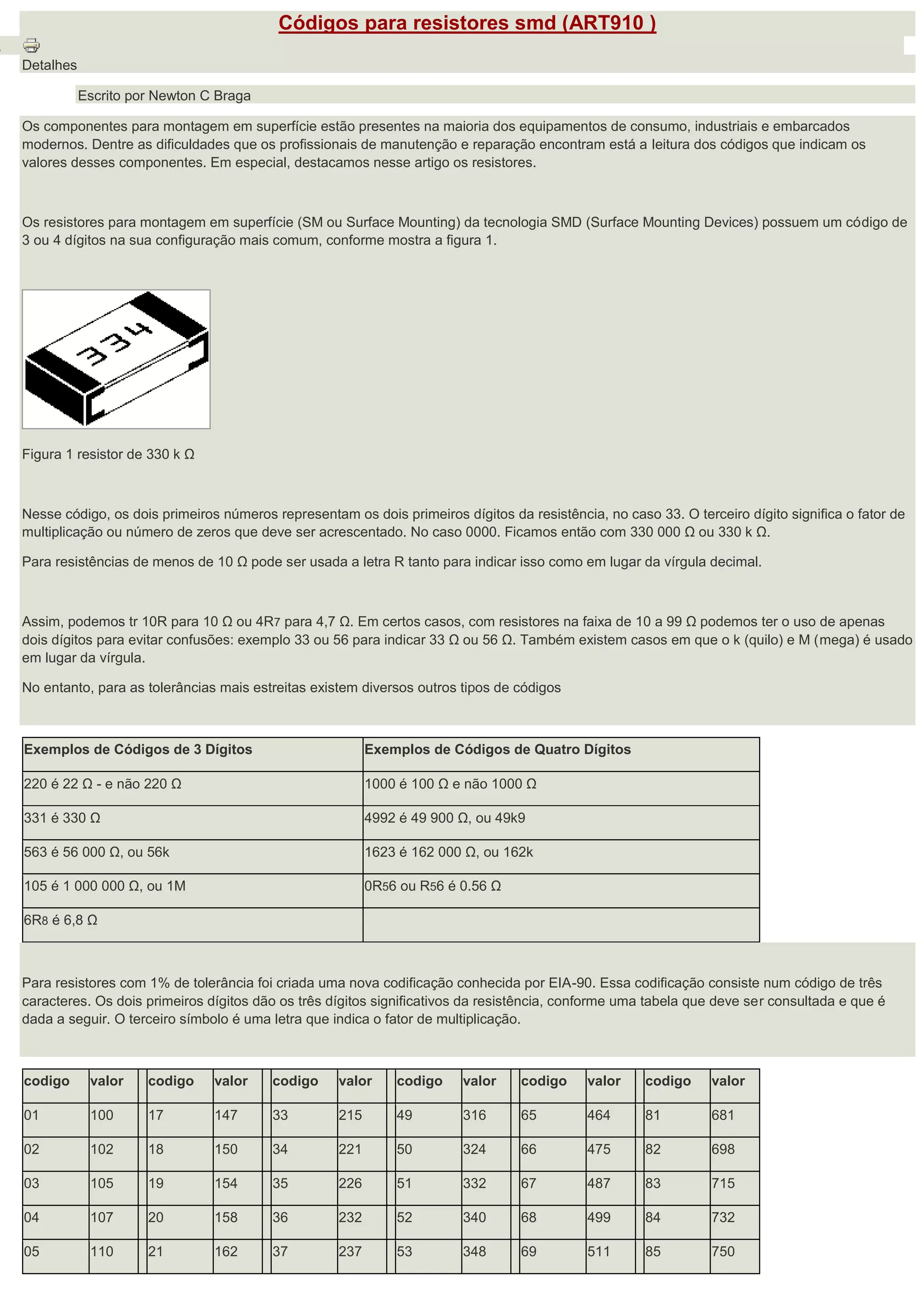

Códigos para resistores smd (ART910 )  Detalhes Escrito por Newton C Braga Os componentes para montagem em superfície estão presentes na maioria dos equipamentos de consumo, industriais e embarcados modernos. Dentre as dificuldades que os profissionais de manutenção e reparação encontram está a leitura dos códigos que indicam os valores desses componentes. Em especial, destacamos nesse artigo os resistores. Os resistores para montagem em superfície (SM ou Surface Mounting) da tecnologia SMD (Surface Mounting Devices) possuem um código de 3 ou 4 dígitos na sua configuração mais comum, conforme mostra a figura 1. Figura 1 resistor de 330 k Ω Nesse código, os dois primeiros números representam os dois primeiros dígitos da resistência, no caso 33. O terceiro dígito significa o fator de multiplicação ou número de zeros que deve ser acrescentado. No caso 0000. Ficamos então com 330 000 Ω ou 330 k Ω. Para resistências de menos de 10 Ω pode ser usada a letra R tanto para indicar isso como em lugar da vírgula decimal. Assim, podemos tr 10R para 10 Ω ou 4R7 para 4,7 Ω. Em certos casos, com resistores na faixa de 10 a 99 Ω podemos ter o uso de apenas dois dígitos para evitar confusões: exemplo 33 ou 56 para indicar 33 Ω ou 56 Ω. Também existem casos em que o k (quilo) e M (mega) é usado em lugar da vírgula. No entanto, para as tolerâncias mais estreitas existem diversos outros tipos de códigos Exemplos de Códigos de 3 Dígitos Exemplos de Códigos de Quatro Dígitos 220 é 22 Ω - e não 220 Ω 1000 é 100 Ω e não 1000 Ω 331 é 330 Ω 4992 é 49 900 Ω, ou 49k9 563 é 56 000 Ω, ou 56k 1623 é 162 000 Ω, ou 162k 105 é 1 000 000 Ω, ou 1M 0R56 ou R56 é 0.56 Ω 6R8 é 6,8 Ω Para resistores com 1% de tolerância foi criada uma nova codificação conhecida por EIA-90. Essa codificação consiste num código de três caracteres. Os dois primeiros dígitos dão os três dígitos significativos da resistência, conforme uma tabela que deve ser consultada e que é dada a seguir. O terceiro símbolo é uma letra que indica o fator de multiplicação. codigo valor codigo valor codigo valor codigo valor codigo valor codigo valor 01 100 17 147 33 215 49 316 65 464 81 681 02 102 18 150 34 221 50 324 66 475 82 698 03 105 19 154 35 226 51 332 67 487 83 715 04 107 20 158 36 232 52 340 68 499 84 732 05 110 21 162 37 237 53 348 69 511 85 750

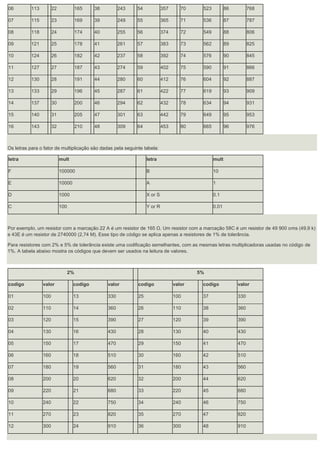

06 113 22 165 38 243 54 357 70 523 86 768 07 115 23 169 39 249 55 365 71 536 87 787 08 118 24 174 40 255 56 374 72 549 88 806 09 121 25 178 41 261 57 383 73 562 89 825 10 124 26 182 42 237 58 392 74 576 90 845 11 127 27 187 43 274 59 402 75 590 91 866 12 130 28 191 44 280 60 412 76 604 92 887 13 133 29 196 45 287 61 422 77 619 93 909 14 137 30 200 46 294 62 432 78 634 94 931 15 140 31 205 47 301 63 442 79 649 95 953 16 143 32 210 48 309 64 453 80 665 96 976 Os letras para o fator de multiplicação são dadas pela seguinte tabela: letra mult letra mult F 100000 B 10 E 10000 A 1 D 1000 X or S 0.1 C 100 Y or R 0.01 Por exemplo, um resistor com a marcação 22 A é um resistor de 165 Ω. Um resistor com a marcação 58C é um resistor de 49 900 oms (49,9 k) e 43E é um resistor de 2740000 (2,74 M). Esse tipo de código se aplica apenas a resistores de 1% de tolerância. Para resistores com 2% e 5% de tolerância existe uma codificação semelhantes, com as mesmas letras multiplicadoras usadas no código de 1%. A tabela abaixo mostra os códigos que devem ser usados na leitura de valores. 2% 5% codigo valor codigo valor codigo valor codigo valor 01 100 13 330 25 100 37 330 02 110 14 360 26 110 38 360 03 120 15 390 27 120 39 390 04 130 16 430 28 130 40 430 05 150 17 470 29 150 41 470 06 160 18 510 30 160 42 510 07 180 19 560 31 180 43 560 08 200 20 620 32 200 44 620 09 220 21 680 33 220 45 680 10 240 22 750 34 240 46 750 11 270 23 820 35 270 47 820 12 300 24 910 36 300 48 910

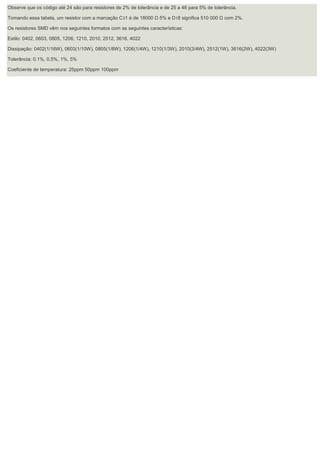

Observe que os código até 24 são para resistores de 2% de tolerância e de 25 a 48 para 5% de tolerância. Tomando essa tabela, um resistor com a marcação C31 é de 18000 Ω 5% e D18 significa 510 000 Ω com 2%. Os resistores SMD vêm nos seguintes formatos com as seguintes características: Estilo: 0402, 0603, 0805, 1206, 1210, 2010, 2512, 3616, 4022 Dissipação: 0402(1/16W), 0603(1/10W), 0805(1/8W), 1206(1/4W), 1210(1/3W), 2010(3/4W), 2512(1W), 3616(2W), 4022(3W) Tolerância: 0.1%, 0.5%, 1%, 5% Coeficiente de temperatura: 25ppm 50ppm 100ppm
