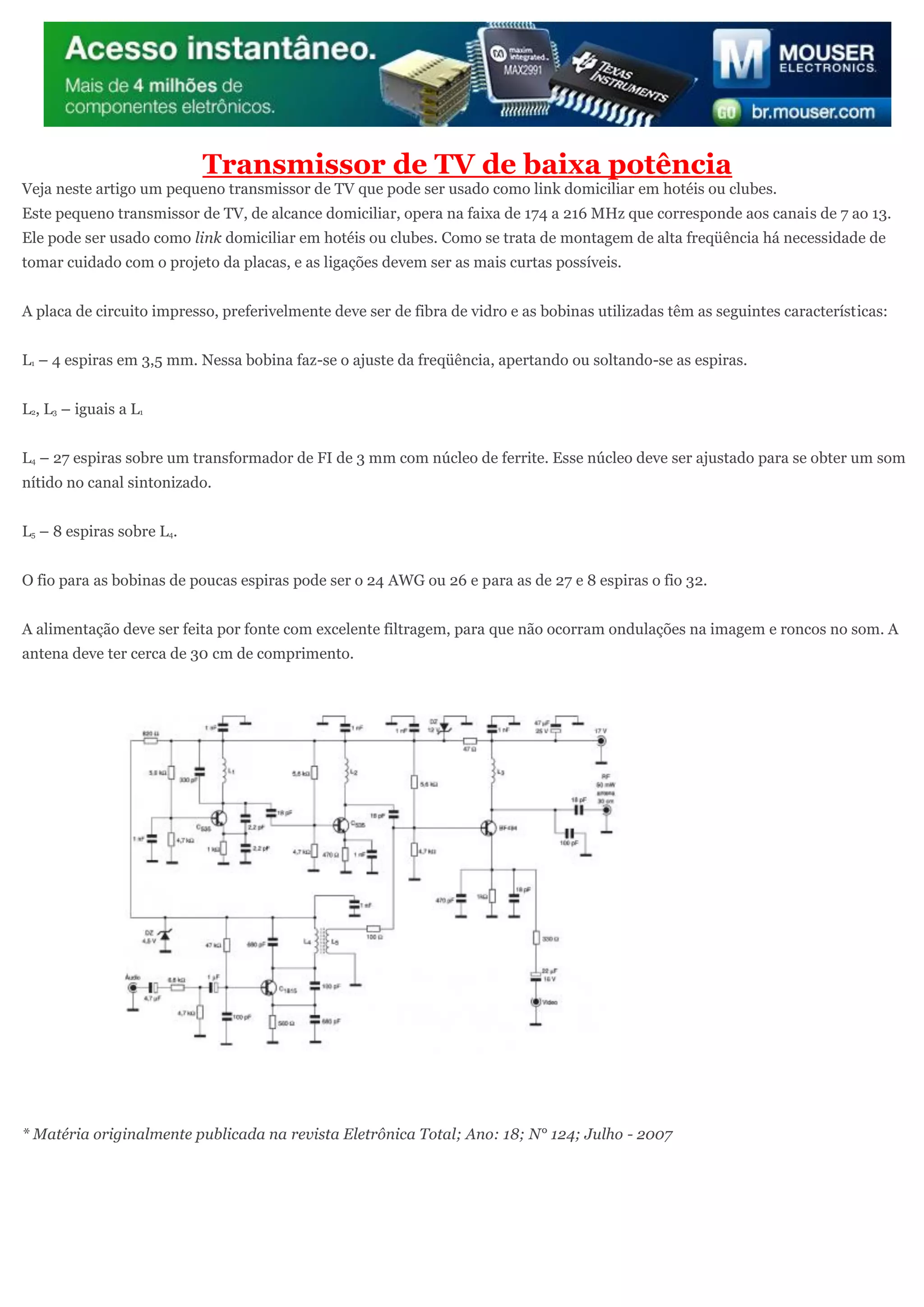

1. Transmissor de TV de baixa potência
Veja neste artigo um pequeno transmissor de TV que pode ser usado como link domiciliar em hotéis ou clubes.
Este pequeno transmissor de TV, de alcance domiciliar, opera na faixa de 174 a 216 MHz que corresponde aos canais de 7 ao 13. Ele pode ser usado como link domiciliar em hotéis ou clubes. Como se trata de montagem de alta freqüência há necessidade de tomar cuidado com o projeto da placas, e as ligações devem ser as mais curtas possíveis. A placa de circuito impresso, preferivelmente deve ser de fibra de vidro e as bobinas utilizadas têm as seguintes características: L1 – 4 espiras em 3,5 mm. Nessa bobina faz-se o ajuste da freqüência, apertando ou soltando-se as espiras. L2, L3 – iguais a L1 L4 – 27 espiras sobre um transformador de FI de 3 mm com núcleo de ferrite. Esse núcleo deve ser ajustado para se obter um som nítido no canal sintonizado. L5 – 8 espiras sobre L4. O fio para as bobinas de poucas espiras pode ser o 24 AWG ou 26 e para as de 27 e 8 espiras o fio 32. A alimentação deve ser feita por fonte com excelente filtragem, para que não ocorram ondulações na imagem e roncos no som. A antena deve ter cerca de 30 cm de comprimento.
* Matéria originalmente publicada na revista Eletrônica Total; Ano: 18; N° 124; Julho - 2007
