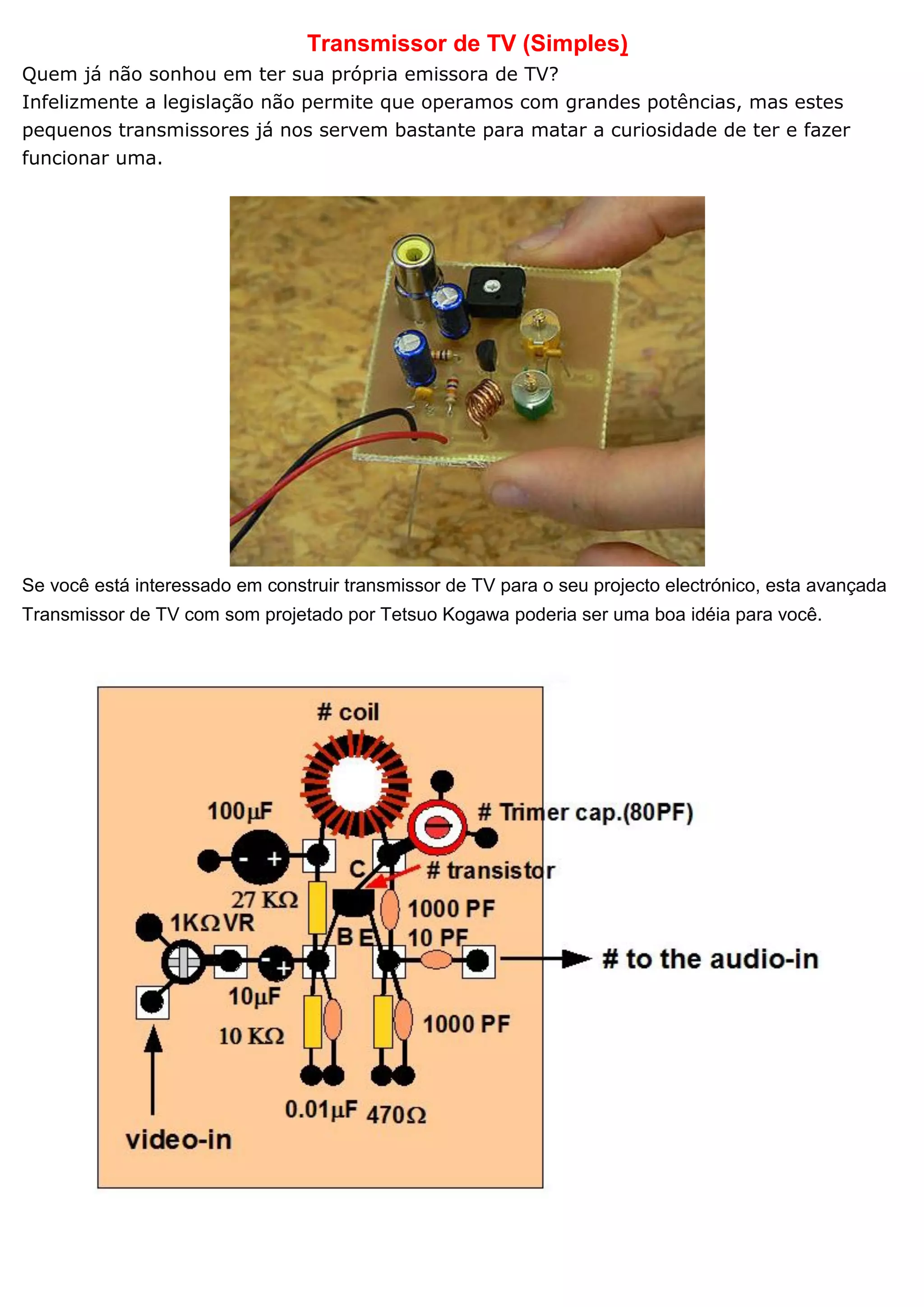

1. Transmissor de TV (Simples) Quem já não sonhou em ter sua própria emissora de TV? Infelizmente a legislação não permite que operamos com grandes potências, mas estes pequenos transmissores já nos servem bastante para matar a curiosidade de ter e fazer funcionar uma. Se você está interessado em construir transmissor de TV para o seu projecto electrónico, esta avançada Transmissor de TV com som projetado por Tetsuo Kogawa poderia ser uma boa idéia para você.

2. transmissor de TV consiste de duas partes: transmissor de áudio e vídeo de amplificação. Ambos, na verdade é transmissores. A principal delas gera portadora de vídeo enquanto o menor gera a exatos 4,5 (5,5 em alguns países) transportadora MHz FM de áudio. Quando é fornecido para a seção principal, a combinação gera a portadora de áudio que é o total da freqüência de vídeo, além de 4,5 MHz (este é o mesmo os EUA, mas diferentes em outros países: 3,5 no Reino Unido, 5,0 na Itália, 5,5 na Austrália e assim por diante: veja os planos de canal). (1) da bobina: O ponto mais difícil é a bobina. Você pode usar qualquer tipo de bobina enquanto ele se adapta a indutância. Mas o tamanho da bobina de 4,5 MHz é muito grande se você usar o tipo mais comum de bobinas. Aqui vou usar núcleo de ferrite Troidal que é feito por Amidon Associates. Vento 0,2 ECW (fio esmaltado revestido) em torno do "FT-50-43" (Amidon) em 24 voltas. (2) Transistor: Você pode usar os mais populares, tais como 2SC2001, 2SC1815, 2SC1907, etc Mas você deve manter os pinos (E, C, B). Como ajustar: Conectando-se a prova do contador de freqüência na "# para o áudio-in". Em seguida, ajuste "cap Trimer. (80pF)" como o contador de freqüência mostra exatamente 4.5MHz. Às vezes, você tem que adicionar alguns capacitores (dependendo 1000PF 100) com o "E (emissor) a" posição do transistor, a fim de ajustar a frequência.
