Este documento descreve um transmissor de TV com áudio que transmite sinais de vídeo e áudio. O transmissor é composto por uma seção de transmissor de vídeo e amplificadores de áudio separados. A seção de áudio gera uma portadora FM de 4,5 MHz que é somada à frequência de vídeo para gerar o sinal combinado de vídeo e áudio. O documento também fornece instruções para construir e ajustar a seção de áudio do transmissor.

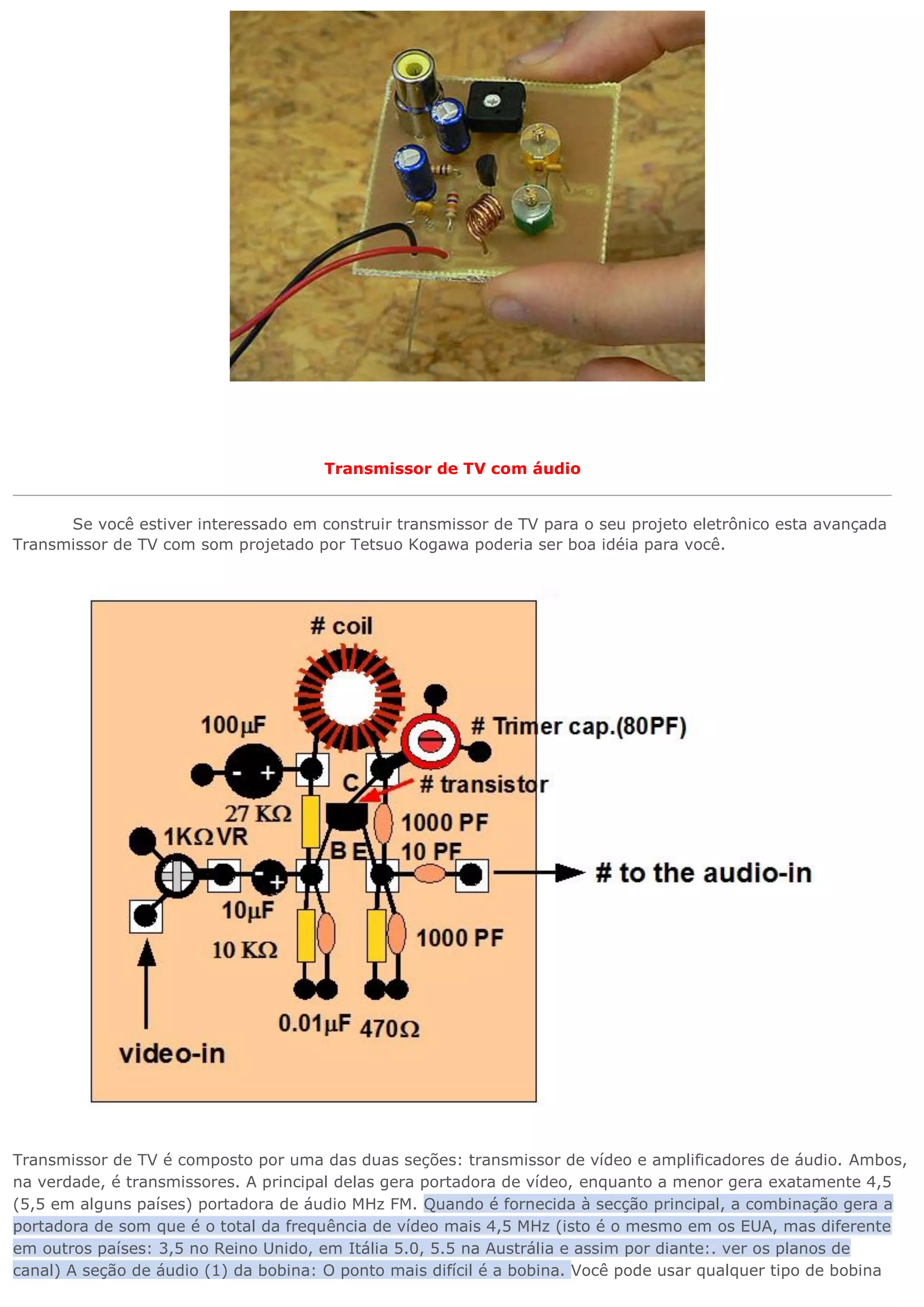

1. Transmissor de TV com áudio
Se você estiver interessado em construir transmissor de TV para o seu projeto eletrônico esta avançada Transmissor de TV com som projetado por Tetsuo Kogawa poderia ser boa idéia para você. Transmissor de TV é composto por uma das duas seções: transmissor de vídeo e amplificadores de áudio. Ambos, na verdade, é transmissores. A principal delas gera portadora de vídeo, enquanto a menor gera exatamente 4,5 (5,5 em alguns países) portadora de áudio MHz FM. Quando é fornecida à secção principal, a combinação gera a portadora de som que é o total da frequência de vídeo mais 4,5 MHz (isto é o mesmo em os EUA, mas diferente em outros países: 3,5 no Reino Unido, em Itália 5.0, 5.5 na Austrália e assim por diante:. ver os planos de canal) A seção de áudio (1) da bobina: O ponto mais difícil é a bobina. Você pode usar qualquer tipo de bobina

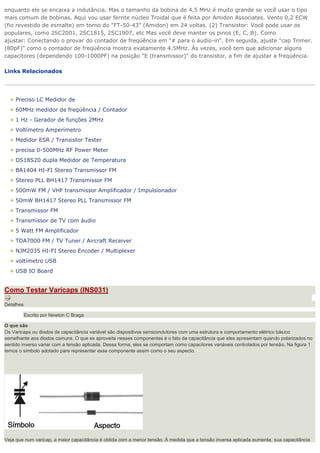

2. enquanto ele se encaixa a indutância. Mas o tamanho da bobina de 4,5 MHz é muito grande se você usar o tipo mais comum de bobinas. Aqui vou usar ferrite núcleo Troidal que é feita por Amidon Associates. Vento 0,2 ECW (fio revestido de esmalte) em torno do "FT-50-43" (Amidon) em 24 voltas. (2) Transistor: Você pode usar os populares, como 2SC2001, 2SC1815, 2SC1907, etc Mas você deve manter os pinos (E, C, B). Como ajustar: Conectando o provar do contador de freqüência em "# para o áudio-in". Em seguida, ajuste "cap Trimer. (80pF)" como o contador de freqüência mostra exatamente 4.5MHz. Às vezes, você tem que adicionar alguns capacitores (dependendo 100-1000PF) na posição "E (transmissor)" do transistor, a fim de ajustar a freqüência. Links Relacionados
Preciso LC Medidor de 60MHz medidor de freqüência / Contador 1 Hz - Gerador de funções 2MHz Voltímetro Amperímetro Medidor ESR / Transistor Tester precisa 0-500MHz RF Power Meter DS18S20 dupla Medidor de Temperatura BA1404 HI-FI Stereo Transmissor FM Stereo PLL BH1417 Transmissor FM 500mW FM / VHF transmissor Amplificador / Impulsionador 50mW BH1417 Stereo PLL Transmissor FM Transmissor FM Transmissor de TV com áudio 5 Watt FM Amplificador TDA7000 FM / TV Tuner / Aircraft Receiver NJM2035 HI-FI Stereo Encoder / Multiplexer voltímetro USB USB IO Board Como Testar Varicaps (INS031) Detalhes Escrito por Newton C Braga O que são Os Varicaps ou diodos de capacitância variável são dispositivos semicondutores com uma estrutura e comportamento elétrico básico semelhante aos diodos comuns. O que se aproveita nesses componentes é o fato da capacitância que eles apresentam quando polarizados no sentido inverso variar com a tensão aplicada. Dessa forma, eles se comportam como capacitores variáveis controlados por tensão. Na figura 1 temos o símbolo adotado para representar esse componente assim como o seu aspecto. Veja que num varicap, a maior capacitância é obtida com a menor tensão. À medida que a tensão inversa aplicada aumenta, sua capacitância

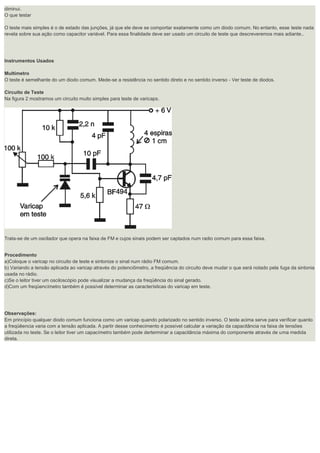

3. diminui. O que testar O teste mais simples é o de estado das junções, já que ele deve se comportar exatamente como um diodo comum. No entanto, esse teste nada revela sobre sua ação como capacitor variável. Para essa finalidade deve ser usado um circuito de teste que descreveremos mais adiante.. Instrumentos Usados Multímetro O teste é semelhante do um diodo comum. Mede-se a resistência no sentido direto e no sentido inverso - Ver teste de diodos. Circuito de Teste Na figura 2 mostramos um circuito muito simples para teste de varicaps. Trata-se de um oscilador que opera na faixa de FM e cujos sinais podem ser captados num radio comum para essa faixa. Procedimento a)Coloque o varicap no circuito de teste e sintonize o sinal num rádio FM comum. b) Variando a tensão aplicada ao varicap através do potenciômetro, a freqüência do circuito deve mudar o que será notado pela fuga da sintonia usada no rádio. c)Se o leitor tiver um osciloscópio pode visualizar a mudança da freqüência do sinal gerado. d)Com um freqüencímetro também é possível determinar as características do varicap em teste. Observações: Em princípio qualquer diodo comum funciona como um varicap quando polarizado no sentido inverso. O teste acima serve para verificar quanto a freqüêencia varia com a tensão aplicada. A partir desse conhecimento é possível calcular a variação da capacitância na faixa de tensões utilizada no teste. Se o leitor tiver um capacímetro também pode derterminar a capacitância máxima do componente através de uma medida direta.
