Este documento fornece instruções para montar um transmissor de vídeo sem fio utilizando um circuito impresso. Ele descreve os componentes eletrônicos necessários, como resistores, capacitores, transformadores e diodos, além de fornecer um diagrama do circuito e instruções passo a passo para a montagem e operação do aparelho.

1. Transmissor de vídeo Montagem: Começamos por dar o diagrama completo do aparelho na figura 4. A placa de circuito impresso é mostrada na figura 5. Para os leitores que comprarem o aparelho montado, a placa terá outra disposição de componentes por se tratar de desenho industrial. Os resistores são todos 1/8 W com 5% ou mas de tolerância . Os capacitores eletrolíticos são para 16 V ou 25 V, conforme posição no circuito o que estará indicado na lista de material. P1 e P2 são trim-pots miniatura para montagem na placa de circuito impresso. L1 e L3 são formados por 4 espiras de fio 22 em forma de 3mm de diâmetro sem núcleo e L2 é formada de 3 espiras de fio 22 em forma de 3mm sem núcleo. O transformador T1 tem primário 40 espiras de fio 32 em forma de 0,4 cm ( pode ser um carretel F1 de radio ). E secundário de 10 espiras de mesmo fio. L5 é o primário e L6 o secundário. Neste caso, C8 poderá ter valores entre 22 pF devendo ser obtido experimentalmente o valor que, o valor que com ajuste de T1 proporciona correta recepção de som. Os cabos de entrada de áudio e vídeo devem ser blindados com plugues RCA nas extremidades. Se bem que cabos comuns proporcionem bons resultados na maioria dos casos, a utilização dos cabos especial para vídeo podem resultar em melhor qualidade de imagem em casos que o leitor seja mais exigente. Utilização: A antena é telescópica de 50 a 70 cm e o conjunto pode ser montado numa caixa metálica de 11 x 8,5 de 3 cm, como a fotografada que corresponde ao modelo vendido pronto, cujo circuito interno é o mesmo que levamos ao leitores.

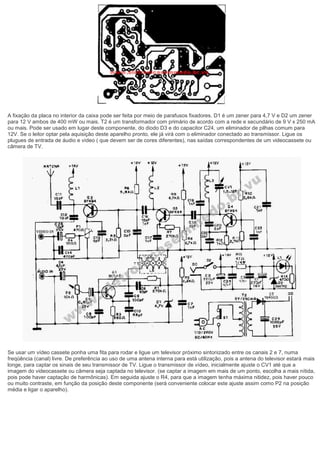

2. A fixação da placa no interior da caixa pode ser feita por meio de parafusos fixadores. D1 é um zener para 4,7 V e D2 um zener para 12 V ambos de 400 mW ou mais. T2 é um transformador com primário de acordo com a rede e secundário de 9 V x 250 mA ou mais. Pode ser usado em lugar deste componente, do diodo D3 e do capacitor C24, um eliminador de pilhas comum para 12V. Se o leitor optar pela aquisição deste aparelho pronto, ele já virá com o eliminador conectado ao transmissor. Ligue os plugues de entrada de áudio e vídeo ( que devem ser de cores diferentes), nas saídas correspondentes de um videocassete ou câmera de TV. Se usar um vídeo cassete ponha uma fita para rodar e ligue um televisor próximo sintonizado entre os canais 2 e 7, numa freqüência (canal) livre. De preferência ao uso de uma antena interna para está utilização, pois a antena do televisor estará mais longe, para captar os sinais de seu transmissor de TV. Ligue o transmissor de vídeo, inicialmente ajuste o CV1 até que a imagem do videocassete ou câmera seja captada no televisor. (se captar a imagem em mais de um ponto, escolha a mais nítida, pois pode haver captação de harmônicas). Em seguida ajuste o R4, para que a imagem tenha máxima nitidez, pois haver pouco ou muito contraste, em função da posição deste componente (será conveniente colocar este ajuste assim como P2 na posição média e ligar o aparelho).
