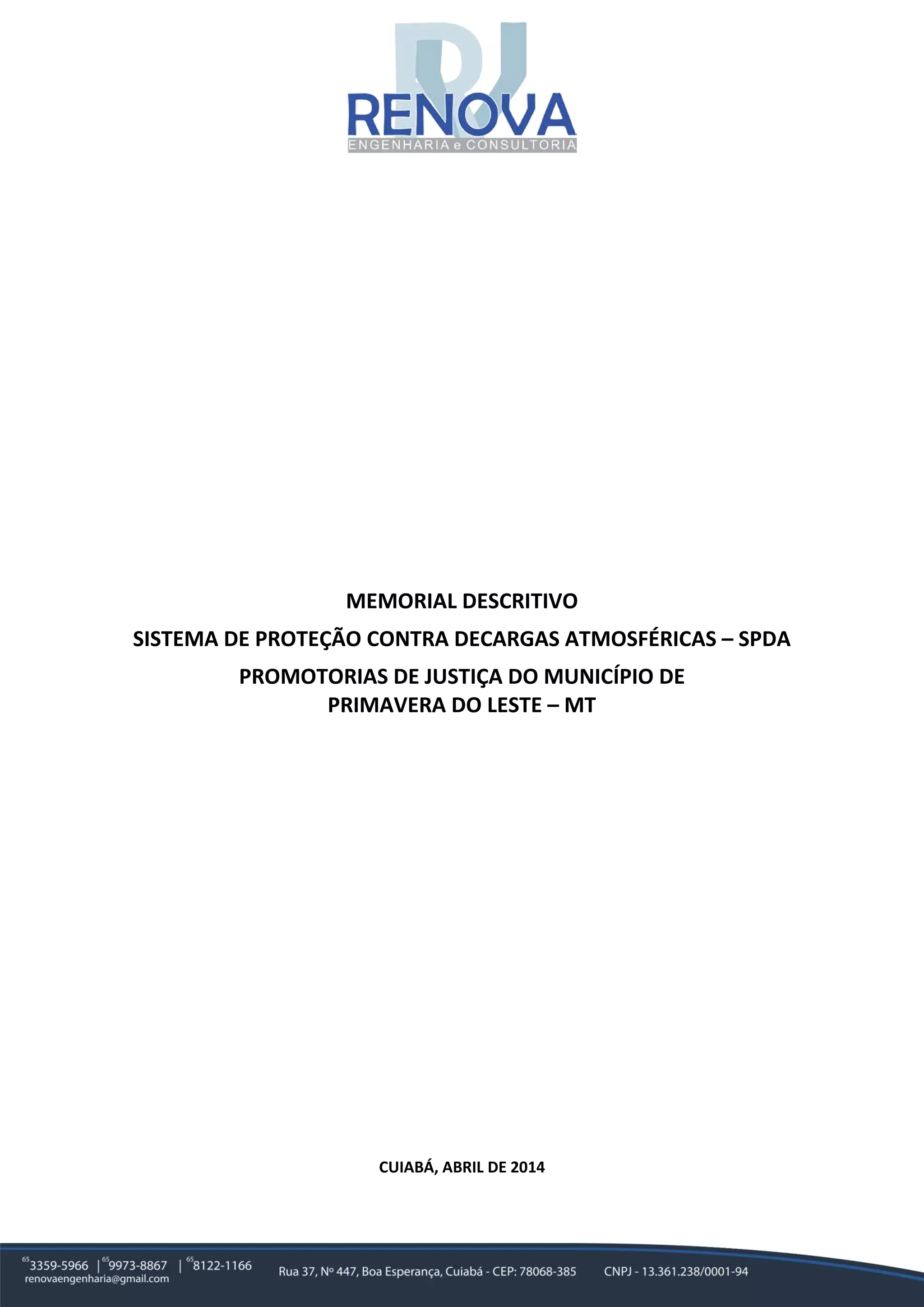

1. MEMORIAL DESCRITIVO
SISTEMA DE PROTEÇÃO CONTRA DECARGAS ATMOSFÉRICAS – SPDA
PROMOTORIAS DE JUSTIÇA DO MUNICÍPIO DE
PRIMAVERA DO LESTE – MT
CUIABÁ, ABRIL DE 2014

2. SUMÁRIO

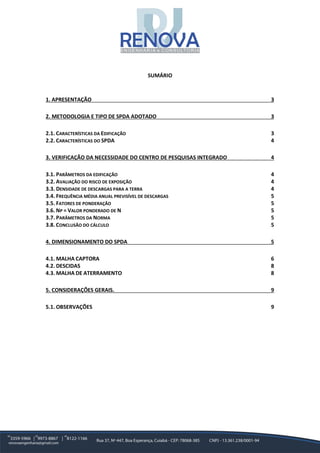

1. APRESENTAÇÃO 3
2. METODOLOGIA E TIPO DE SPDA ADOTADO 3
2.1. CARACTERÍSTICAS DA EDIFICAÇÃO 3
2.2. CARACTERÍSTICAS DO SPDA 4
3. VERIFICAÇÃO DA NECESSIDADE DO CENTRO DE PESQUISAS INTEGRADO 4
3.1. PARÂMETROS DA EDIFICAÇÃO 4
3.2. AVALIAÇÃO DO RISCO DE EXPOSIÇÃO 4
3.3. DENSIDADE DE DESCARGAS PARA A TERRA 4
3.4. FREQUÊNCIA MÉDIA ANUAL PREVISÍVEL DE DESCARGAS 5
3.5. FATORES DE PONDERAÇÃO 5
3.6. NP = VALOR PONDERADO DE N 5
3.7. PARÂMETROS DA NORMA 5
3.8. CONCLUSÃO DO CÁLCULO 5
4. DIMENSIONAMENTO DO SPDA 5
4.1. MALHA CAPTORA 6
4.2. DESCIDAS 8
4.3. MALHA DE ATERRAMENTO 8
5. CONSIDERAÇÕES GERAIS. 9
5.1. OBSERVAÇÕES 9

3. 1. APRESENTAÇÃO

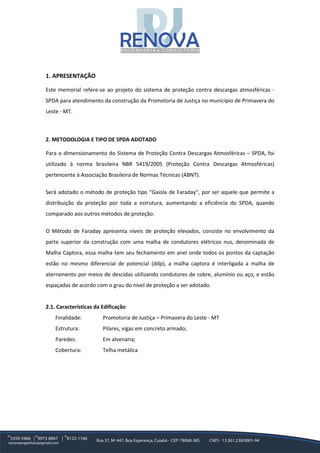

Este memorial refere-se ao projeto do sistema de proteção contra descargas atmosféricas -
SPDA para atendimento da construção da Promotoria de Justiça no município de Primavera do
Leste - MT.
2. METODOLOGIA E TIPO DE SPDA ADOTADO
Para o dimensionamento do Sistema de Proteção Contra Descargas Atmosféricas – SPDA, foi
utilizado à norma brasileira NBR 5419/2005 (Proteção Contra Descargas Atmosféricas)
pertencente à Associação Brasileira de Normas Técnicas (ABNT).
Será adotado o método de proteção tipo “Gaiola de Faraday”, por ser aquele que permite a
distribuição da proteção por toda a estrutura, aumentando a eficiência do SPDA, quando
comparado aos outros métodos de proteção.
O Método de Faraday apresenta níveis de proteção elevados, consiste no envolvimento da
parte superior da construção com uma malha de condutores elétricos nus, denominada de
Malha Captora, essa malha tem seu fechamento em anel onde todos os pontos da captação
estão no mesmo diferencial de potencial (ddp), a malha captora é interligada a malha de
aterramento por meios de descidas utilizando condutores de cobre, alumínio ou aço, e estão
espaçadas de acordo com o grau do nível de proteção a ser adotado.
2.1. Características da Edificação
Finalidade: Promotoria de Justiça – Primavera do Leste - MT
Estrutura: Pilares, vigas em concreto armado;
Paredes: Em alvenaria;
Cobertura: Telha metálica

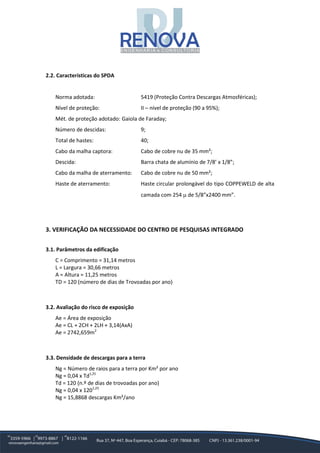

4. 2.2. Características do SPDA
Norma adotada: 5419 (Proteção Contra Descargas Atmosféricas);
Nível de proteção: II – nível de proteção (90 a 95%);
Mét. de proteção adotado: Gaiola de Faraday;
Número de descidas: 9;
Total de hastes: 40;
Cabo da malha captora: Cabo de cobre nu de 35 mm²;
Descida: Barra chata de alumínio de 7/8’ x 1/8”;
Cabo da malha de aterramento: Cabo de cobre nu de 50 mm²;
Haste de aterramento: Haste circular prolongável do tipo COPPEWELD de alta
camada com 254 µ de 5/8”x2400 mm”.
3. VERIFICAÇÃO DA NECESSIDADE DO CENTRO DE PESQUISAS INTEGRADO
3.1. Parâmetros da edificação
C = Comprimento = 31,14 metros
L = Largura = 30,66 metros
A = Altura = 11,25 metros
TD = 120 (número de dias de Trovoadas por ano)
3.2. Avaliação do risco de exposição
Ae = Área de exposição
Ae = CL + 2CH + 2LH + 3,14(AxA)
Ae = 2742,659m2
3.3. Densidade de descargas para a terra
Ng = Número de raios para a terra por Km² por ano
Ng = 0,04 x Td1,25
Td = 120 (n.º de dias de trovoadas por ano)
Ng = 0,04 x 1201,25
Ng = 15,8868 descargas Km²/ano

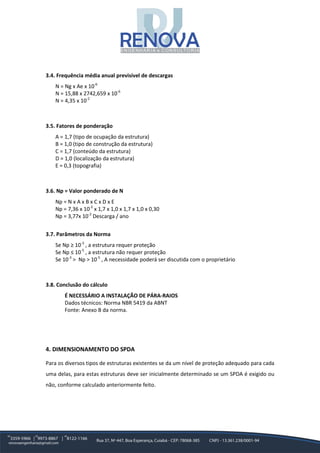

5. 3.4. Frequência média anual previsível de descargas
N = Ng x Ae x 10-6
N = 15,88 x 2742,659 x 10-6
N = 4,35 x 10-2
3.5. Fatores de ponderação
A = 1,7 (tipo de ocupação da estrutura)
B = 1,0 (tipo de construção da estrutura)
C = 1,7 (conteúdo da estrutura)
D = 1,0 (localização da estrutura)
E = 0,3 (topografia)
3.6. Np = Valor ponderado de N
Np = N x A x B x C x D x E
Np = 7,36 x 10-2
x 1,7 x 1,0 x 1,7 x 1,0 x 0,30
Np = 3,77x 10-2
Descarga / ano
3.7. Parâmetros da Norma
Se Np ≥ 10-3
, a estrutura requer proteção
Se Np ≤ 10-5
, a estrutura não requer proteção
Se 10-3
> Np > 10-5
, A necessidade poderá ser discutida com o proprietário
3.8. Conclusão do cálculo
É NECESSÁRIO A INSTALAÇÃO DE PÁRA-RAIOS
Dados técnicos: Norma NBR 5419 da ABNT
Fonte: Anexo B da norma.
4. DIMENSIONAMENTO DO SPDA
Para os diversos tipos de estruturas existentes se da um nível de proteção adequado para cada
uma delas, para estas estruturas deve ser inicialmente determinado se um SPDA é exigido ou
não, conforme calculado anteriormente feito.

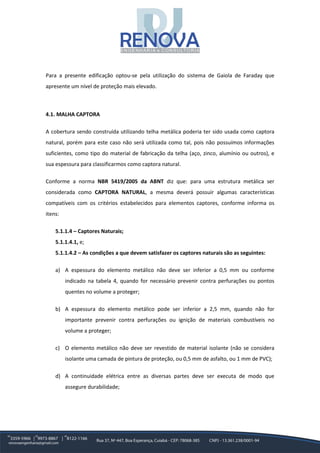

6. Para a presente edificação optou-se pela utilização do sistema de Gaiola de Faraday que
apresente um nível de proteção mais elevado.
4.1. MALHA CAPTORA
A cobertura sendo construída utilizando telha metálica poderia ter sido usada como captora
natural, porém para este caso não será utilizada como tal, pois não possuímos informações
suficientes, como tipo do material de fabricação da telha (aço, zinco, alumínio ou outros), e
sua espessura para classificarmos como captora natural.
Conforme a norma NBR 5419/2005 da ABNT diz que: para uma estrutura metálica ser
considerada como CAPTORA NATURAL, a mesma deverá possuir algumas características
compatíveis com os critérios estabelecidos para elementos captores, conforme informa os
itens:
5.1.1.4 – Captores Naturais;
5.1.1.4.1, e;
5.1.1.4.2 – As condições a que devem satisfazer os captores naturais são as seguintes:
a) A espessura do elemento metálico não deve ser inferior a 0,5 mm ou conforme
indicado na tabela 4, quando for necessário prevenir contra perfurações ou pontos
quentes no volume a proteger;
b) A espessura do elemento metálico pode ser inferior a 2,5 mm, quando não for
importante prevenir contra perfurações ou ignição de materiais combustíveis no
volume a proteger;
c) O elemento metálico não deve ser revestido de material isolante (não se considera
isolante uma camada de pintura de proteção, ou 0,5 mm de asfalto, ou 1 mm de PVC);
d) A continuidade elétrica entre as diversas partes deve ser executa de modo que
assegure durabilidade;

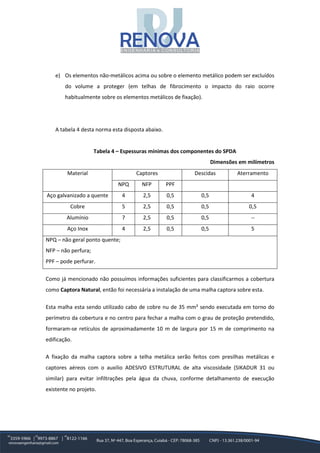

7. e) Os elementos não-metálicos acima ou sobre o elemento metálico podem ser excluídos
do volume a proteger (em telhas de fibrocimento o impacto do raio ocorre
habitualmente sobre os elementos metálicos de fixação).
A tabela 4 desta norma esta disposta abaixo.
Tabela 4 – Espessuras mínimas dos componentes do SPDA
Dimensões em milímetros
Material Captores Descidas Aterramento
NPQ NFP PPF
Aço galvanizado a quente 4 2,5 0,5 0,5 4
Cobre 5 2,5 0,5 0,5 0,5
Alumínio 7 2,5 0,5 0,5 --
Aço Inox 4 2,5 0,5 0,5 5
NPQ – não geral ponto quente;
NFP – não perfura;
PPF – pode perfurar.
Como já mencionado não possuímos informações suficientes para classificarmos a cobertura
como Captora Natural, então foi necessária a instalação de uma malha captora sobre esta.
Esta malha esta sendo utilizado cabo de cobre nu de 35 mm² sendo executada em torno do
perímetro da cobertura e no centro para fechar a malha com o grau de proteção pretendido,
formaram-se retículos de aproximadamente 10 m de largura por 15 m de comprimento na
edificação.
A fixação da malha captora sobre a telha metálica serão feitos com presilhas metálicas e
captores aéreos com o auxilio ADESIVO ESTRUTURAL de alta viscosidade (SIKADUR 31 ou
similar) para evitar infiltrações pela água da chuva, conforme detalhamento de execução
existente no projeto.

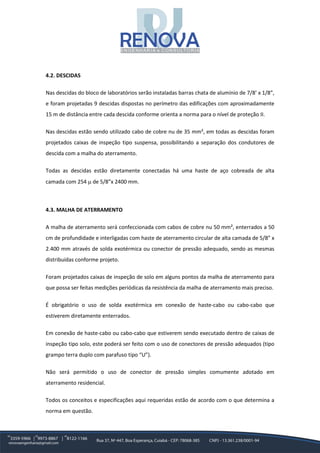

8. 4.2. DESCIDAS
Nas descidas do bloco de laboratórios serão instaladas barras chata de alumínio de 7/8’ x 1/8”,
e foram projetadas 9 descidas dispostas no perímetro das edificações com aproximadamente
15 m de distância entre cada descida conforme orienta a norma para o nível de proteção II.
Nas descidas estão sendo utilizado cabo de cobre nu de 35 mm², em todas as descidas foram
projetados caixas de inspeção tipo suspensa, possibilitando a separação dos condutores de
descida com a malha do aterramento.
Todas as descidas estão diretamente conectadas há uma haste de aço cobreada de alta
camada com 254 µ de 5/8”x 2400 mm.
4.3. MALHA DE ATERRAMENTO
A malha de aterramento será confeccionada com cabos de cobre nu 50 mm², enterrados a 50
cm de profundidade e interligadas com haste de aterramento circular de alta camada de 5/8” x
2.400 mm através de solda exotérmica ou conector de pressão adequado, sendo as mesmas
distribuídas conforme projeto.
Foram projetados caixas de inspeção de solo em alguns pontos da malha de aterramento para
que possa ser feitas medições periódicas da resistência da malha de aterramento mais preciso.
É obrigatório o uso de solda exotérmica em conexão de haste-cabo ou cabo-cabo que
estiverem diretamente enterrados.
Em conexão de haste-cabo ou cabo-cabo que estiverem sendo executado dentro de caixas de
inspeção tipo solo, este poderá ser feito com o uso de conectores de pressão adequados (tipo
grampo terra duplo com parafuso tipo “U”).
Não será permitido o uso de conector de pressão simples comumente adotado em
aterramento residencial.
Todos os conceitos e especificações aqui requeridas estão de acordo com o que determina a
norma em questão.

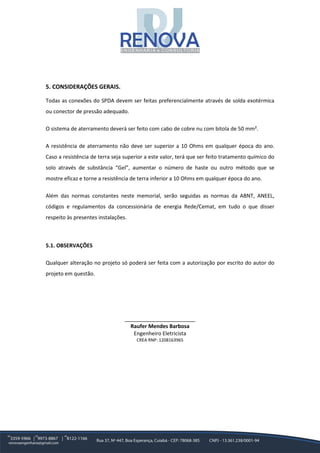

9. 5. CONSIDERAÇÕES GERAIS.
Todas as conexões do SPDA devem ser feitas preferencialmente através de solda exotérmica
ou conector de pressão adequado.
O sistema de aterramento deverá ser feito com cabo de cobre nu com bitola de 50 mm².
A resistência de aterramento não deve ser superior a 10 Ohms em qualquer época do ano.
Caso a resistência de terra seja superior a este valor, terá que ser feito tratamento químico do
solo através de substância “Gel”, aumentar o número de haste ou outro método que se
mostre eficaz e torne a resistência de terra inferior a 10 Ohms em qualquer época do ano.
Além das normas constantes neste memorial, serão seguidas as normas da ABNT, ANEEL,
códigos e regulamentos da concessionária de energia Rede/Cemat, em tudo o que disser
respeito às presentes instalações.
5.1. OBSERVAÇÕES
Qualquer alteração no projeto só poderá ser feita com a autorização por escrito do autor do
projeto em questão.
________________________
Raufer Mendes Barbosa
Engenheiro Eletricista
CREA RNP: 1208163965
