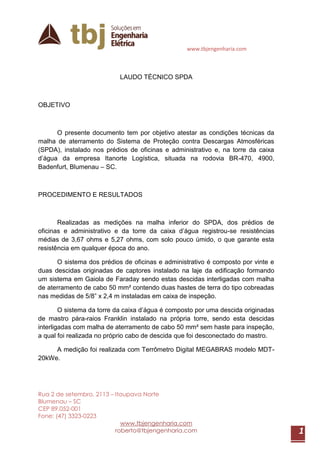

LAUDO TÉCNICO SPDA
OBJETIVO
O presente documento tem por objetivo atestar as condições técnicas da
malha de aterramento do Sistema de Proteção contra Descargas Atmosféricas
(SPDA), instalado nos prédios de oficinas e administrativo e, na torre da caixa
d’água da empresa Itanorte Logística, situada na rodovia BR-470, 4900,
Badenfurt, Blumenau – SC.
PROCEDIMENTO E RESULTADOS
Realizadas as medições na malha inferior do SPDA, dos prédios de
oficinas e administrativo e da torre da caixa d’água registrou-se resistências
médias de 3,67 ohms e 5,27 ohms, com solo pouco úmido, o que garante esta
resistência em qualquer época do ano.
O sistema dos prédios de oficinas e administrativo é composto por vinte e
duas descidas originadas de captores instalado na laje da edificação formando
um sistema em Gaiola de Faraday sendo estas descidas interligadas com malha
de aterramento de cabo 50 mm² contendo duas hastes de terra do tipo cobreadas
nas medidas de 5/8” x 2,4 m instaladas em caixa de inspeção.
O sistema da torre da caixa d’água é composto por uma descida originadas
de mastro pára-raios Franklin instalado na própria torre, sendo esta descidas
interligadas com malha de aterramento de cabo 50 mm² sem haste para inspeção,
a qual foi realizada no próprio cabo de descida que foi desconectado do mastro.
A medição foi realizada com Terrômetro Digital MEGABRAS modelo MDT20kWe.
Rua 2 de setembro, 2113 – Itoupava Norte
Blumenau – SC
CEP 89.052-001
Fone: (47) 3323-0223
www.tbjengenharia.com
roberto@tbjengenharia.com
1

2. www.tbjengenharia.com
O sistema de aterramento específico instalado foi avaliado com base em
exigências e ensaiado conforme norma NBR 5149:2005 e NSCI/94, o qual
atendeu as mesmas.
Este Laudo tem validade de 12 (doze) meses a contar desta data.
_______________________________
João Augusto de Carvalho Nagano
Engenheiro Eletricista
CREA/SC 100204-0
