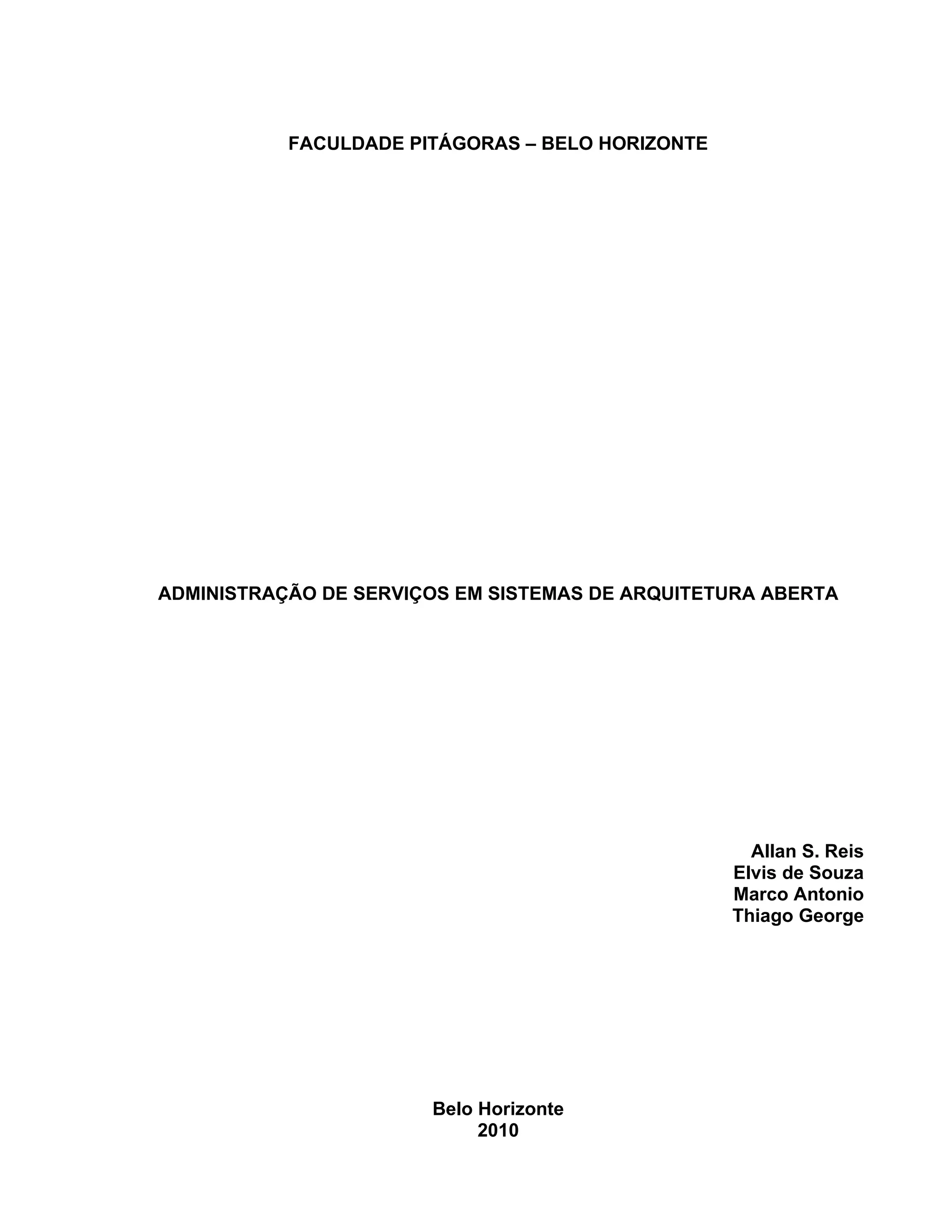

1. FACULDADE PITÁGORAS – BELO HORIZONTE
ADMINISTRAÇÃO DE SERVIÇOS EM SISTEMAS DE ARQUITETURA ABERTA
Allan S. Reis
Elvis de Souza
Marco Antonio
Thiago George
Belo Horizonte
2010

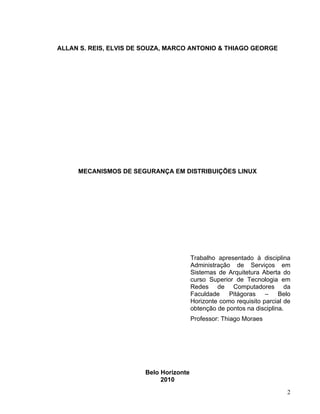

2. ALLAN S. REIS, ELVIS DE SOUZA, MARCO ANTONIO & THIAGO GEORGE
MECANISMOS DE SEGURANÇA EM DISTRIBUIÇÕES LINUX
Trabalho apresentado à disciplina
Administração de Serviços em
Sistemas de Arquitetura Aberta do
curso Superior de Tecnologia em
Redes de Computadores da
Faculdade Pitágoras – Belo
Horizonte como requisito parcial de
obtenção de pontos na disciplina.
Professor: Thiago Moraes
Belo Horizonte
2010
2

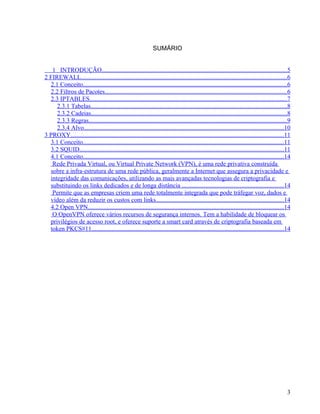

3. SUMÁRIO
1 INTRODUÇÃO......................................................................................................................5
2 FIREWALL...................................................................................................................................6
2.1 Conceito..................................................................................................................................6
2.2 Filtros de Pacotes....................................................................................................................6
2.3 IPTABLES..............................................................................................................................7
2.3.1 Tabelas.............................................................................................................................8
2.3.2 Cadeias.............................................................................................................................8
2.3.3 Regras..............................................................................................................................9
2.3.4 Alvo...............................................................................................................................10
3 PROXY........................................................................................................................................11
3.1 Conceito................................................................................................................................11
3.2 SQUID..................................................................................................................................11
4.1 Conceito................................................................................................................................14
Rede Privada Virtual, ou Virtual Private Network (VPN), é uma rede privativa construída
sobre a infra-estrutura de uma rede pública, geralmente a Internet que assegura a privacidade e
integridade das comunicações, utilizando as mais avançadas tecnologias de criptografia e
substituindo os links dedicados e de longa distância .................................................................14
Permite que as empresas criem uma rede totalmente integrada que pode tráfegar voz, dados e
vídeo além da reduzir os custos com links.................................................................................14
4.2 Open VPN.............................................................................................................................14
O OpenVPN oferece vários recursos de segurança internos. Tem a habilidade de bloquear os
privilégios de acesso root, e oferece suporte a smart card através de criptografia baseada em
token PKCS#11..........................................................................................................................14
3

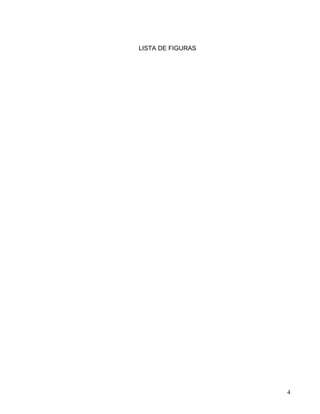

4. LISTA DE FIGURAS
4

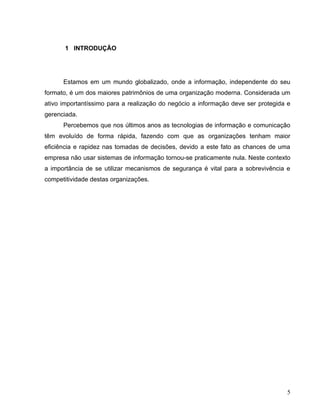

5. 1 INTRODUÇÃO
Estamos em um mundo globalizado, onde a informação, independente do seu
formato, é um dos maiores patrimônios de uma organização moderna. Considerada um
ativo importantíssimo para a realização do negócio a informação deve ser protegida e
gerenciada.
Percebemos que nos últimos anos as tecnologias de informação e comunicação
têm evoluído de forma rápida, fazendo com que as organizações tenham maior
eficiência e rapidez nas tomadas de decisões, devido a este fato as chances de uma
empresa não usar sistemas de informação tornou-se praticamente nula. Neste contexto
a importância de se utilizar mecanismos de segurança é vital para a sobrevivência e
competitividade destas organizações.
5

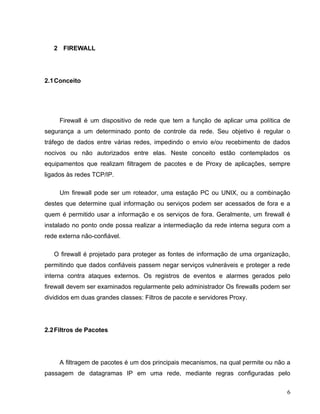

6. 2 FIREWALL
2.1 Conceito
Firewall é um dispositivo de rede que tem a função de aplicar uma política de
segurança a um determinado ponto de controle da rede. Seu objetivo é regular o
tráfego de dados entre várias redes, impedindo o envio e/ou recebimento de dados
nocivos ou não autorizados entre elas. Neste conceito estão contemplados os
equipamentos que realizam filtragem de pacotes e de Proxy de aplicações, sempre
ligados às redes TCP/IP.
Um firewall pode ser um roteador, uma estação PC ou UNIX, ou a combinação
destes que determine qual informação ou serviços podem ser acessados de fora e a
quem é permitido usar a informação e os serviços de fora. Geralmente, um firewall é
instalado no ponto onde possa realizar a intermediação da rede interna segura com a
rede externa não-confiável.
O firewall é projetado para proteger as fontes de informação de uma organização,
permitindo que dados confiáveis passem negar serviços vulneráveis e proteger a rede
interna contra ataques externos. Os registros de eventos e alarmes gerados pelo
firewall devem ser examinados regularmente pelo administrador Os firewalls podem ser
divididos em duas grandes classes: Filtros de pacote e servidores Proxy.
2.2 Filtros de Pacotes
A filtragem de pacotes é um dos principais mecanismos, na qual permite ou não a
passagem de datagramas IP em uma rede, mediante regras configuradas pelo
6

7. administrador. Com a filtragem é possível restringir o acesso a serviços como: telnet,
chat ou sites da internet.
O firewall tem funções essenciais no Linux, sendo elas:
- Registros complementares;
- Distinção de rede;
- Filtragem de IP e de portas;
- Redirecionamento de pacotes;
- Conservação de endereço IP e encaminhamento de tráfego;
- Autenticação e criptografia mais fortes;
- Proteção contra ataques denial-of-service (DoS) ou negação de serviços, análises e
farejadores (sniffers);

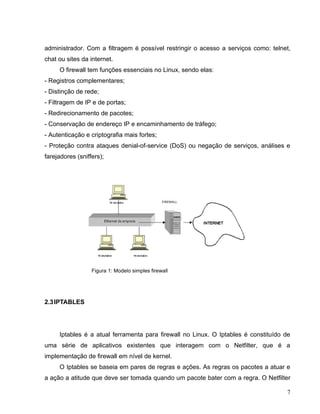

Figura 1: Modelo simples firewall
2.3 IPTABLES
Iptables é a atual ferramenta para firewall no Linux. O Iptables é constituído de
uma série de aplicativos existentes que interagem com o Netfilter, que é a
implementação de firewall em nível de kernel.
O Iptables se baseia em pares de regras e ações. As regras os pacotes a atuar e
a ação a atitude que deve ser tomada quando um pacote bater com a regra. O Netfilter
7

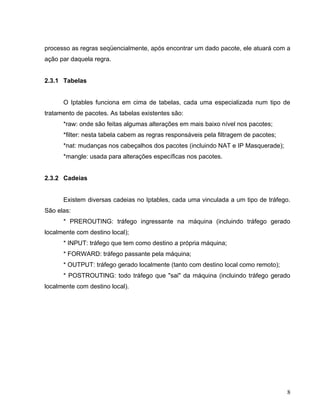

8. processo as regras seqüencialmente, após encontrar um dado pacote, ele atuará com a
ação par daquela regra.
2.3.1 Tabelas
O Iptables funciona em cima de tabelas, cada uma especializada num tipo de
tratamento de pacotes. As tabelas existentes são:
*raw: onde são feitas algumas alterações em mais baixo nível nos pacotes;
*filter: nesta tabela cabem as regras responsáveis pela filtragem de pacotes;
*nat: mudanças nos cabeçalhos dos pacotes (incluindo NAT e IP Masquerade);
*mangle: usada para alterações específicas nos pacotes.
2.3.2 Cadeias
Existem diversas cadeias no Iptables, cada uma vinculada a um tipo de tráfego.
São elas:
* PREROUTING: tráfego ingressante na máquina (incluindo tráfego gerado
localmente com destino local);
* INPUT: tráfego que tem como destino a própria máquina;
* FORWARD: tráfego passante pela máquina;
* OUTPUT: tráfego gerado localmente (tanto com destino local como remoto);
* POSTROUTING: todo tráfego que "sai" da máquina (incluindo tráfego gerado
localmente com destino local).
8

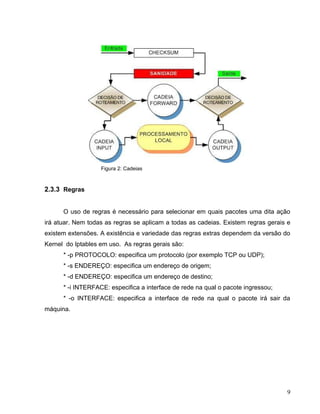

9. Figura 2: Cadeias
2.3.3 Regras
O uso de regras é necessário para selecionar em quais pacotes uma dita ação
irá atuar. Nem todas as regras se aplicam a todas as cadeias. Existem regras gerais e
existem extensões. A existência e variedade das regras extras dependem da versão do
Kernel do Iptables em uso. As regras gerais são:
* -p PROTOCOLO: especifica um protocolo (por exemplo TCP ou UDP);
* -s ENDEREÇO: especifica um endereço de origem;
* -d ENDEREÇO: especifica um endereço de destino;
* -i INTERFACE: especifica a interface de rede na qual o pacote ingressou;
* -o INTERFACE: especifica a interface de rede na qual o pacote irá sair da
máquina.
9

10. 2.3.4 Alvo
As ações podem ser similares as regras acima, sendo ela padrão ou uma
extensão, e especifica a ação a ser tomada quando um pacote casar com uma dada
regra de seleção. As ações são:
* ACCEPT: aceita o pacote, e diz ao Netfilter para continuar o processamento do
pacote na próxima cadeia/tabela
* DROP: diz ao Netfilter para ignorar completamente o pacote;
* QUEUE: indica que o pacote deve ser passado ao userspace;
* RETURN: instrui o Netfilter para parar de processar a cadeia em questão e
continuar na próxima regra na cadeia anterior
10

11. 3 PROXY
3.1 Conceito
Proxy é um intermediário que desempenha a função de conexão do computador
(local) à rede externa (Internet). Pode ser utilizado para registrar o uso da Internet e
também para bloquear o acesso a um site da Web. Esses servidores têm uma série de
usos, como filtrar conteúdo, providenciar anonimato, entre outros.

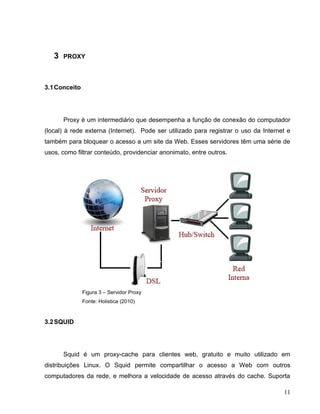

Figura 3 – Servidor Proxy
Fonte: Holistica (2010)
3.2 SQUID
Squid é um proxy-cache para clientes web, gratuito e muito utilizado em
distribuições Linux. O Squid permite compartilhar o acesso a Web com outros
computadores da rede, e melhora a velocidade de acesso através do cache. Suporta
11

12. protocolos FTP, HTTP e Gopher. Também suporta SSL, listas de acesso complexas e
logging completo. Por utilizar o Internet Cache Protocol, o Squid pode ser configurado
para trabalhar de forma hierárquica ou mista para melhor aproveitamento da banda.
O Squid possui muitos recursos, incluindo autenticação de usuários, restrições
de acesso, auditoria, etc. Dentre os benefícios do squid, podemos citas os seguintes:
- Velocidade de acesso
- Disponibilidade
- Transparência ou Ostensividade
- Capacidade de trabalhar com redes heterogêneas.
- Simplicidade
O Squid pode ser utilizado nas principais plataformas do mercado, como Linux,
Unixes e Windows. Sua estrutura é baseada em listas de acessos. Todas as
configurações de usuários, grupos, horários e SITES são configurados em ACLs
(Access Control Lists), permitindo trabalhar com níveis de acesso baseados em
diversas informações.

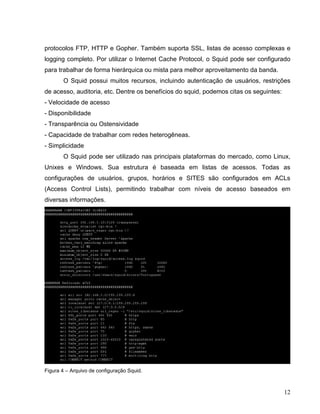

Figura 4 – Arquivo de configuração Squid.
12

13. As configurações do Squid estão concentradas no arquivo /etc/squid/squid.conf.
Após configurar as ACLs no arquivo e criar os arquivos referencias na ACLs, basta
configurar o navegador para acesso.

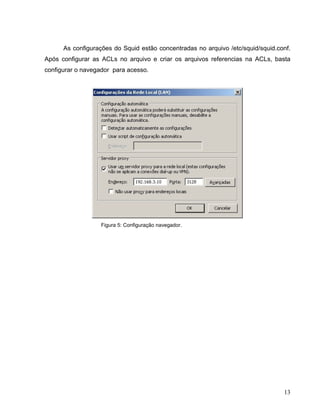

Figura 5: Configuração navegador.
13

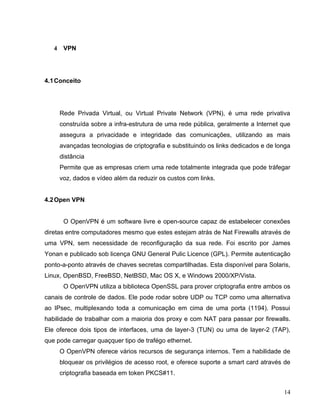

14. 4 VPN
4.1 Conceito
Rede Privada Virtual, ou Virtual Private Network (VPN), é uma rede privativa
construída sobre a infra-estrutura de uma rede pública, geralmente a Internet que
assegura a privacidade e integridade das comunicações, utilizando as mais
avançadas tecnologias de criptografia e substituindo os links dedicados e de longa
distância
Permite que as empresas criem uma rede totalmente integrada que pode tráfegar
voz, dados e vídeo além da reduzir os custos com links.
4.2 Open VPN
O OpenVPN é um software livre e open-source capaz de estabelecer conexões
diretas entre computadores mesmo que estes estejam atrás de Nat Firewalls através de
uma VPN, sem necessidade de reconfiguração da sua rede. Foi escrito por James
Yonan e publicado sob licença GNU General Pulic Licence (GPL). Permite autenticação
ponto-a-ponto através de chaves secretas compartilhadas. Esta disponível para Solaris,
Linux, OpenBSD, FreeBSD, NetBSD, Mac OS X, e Windows 2000/XP/Vista.
O OpenVPN utiliza a biblioteca OpenSSL para prover criptografia entre ambos os
canais de controle de dados. Ele pode rodar sobre UDP ou TCP como uma alternativa
ao IPsec, multiplexando toda a comunicação em cima de uma porta (1194). Possui
habilidade de trabalhar com a maioria dos proxy e com NAT para passar por firewalls.
Ele oferece dois tipos de interfaces, uma de layer-3 (TUN) ou uma de layer-2 (TAP),
que pode carregar quaçquer tipo de trafégo ethernet.
O OpenVPN oferece vários recursos de segurança internos. Tem a habilidade de
bloquear os privilégios de acesso root, e oferece suporte a smart card através de
criptografia baseada em token PKCS#11.
14

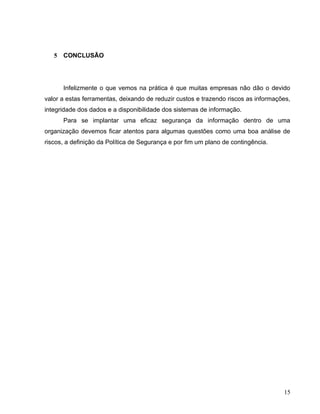

15. 5 CONCLUSÃO
Infelizmente o que vemos na prática é que muitas empresas não dão o devido
valor a estas ferramentas, deixando de reduzir custos e trazendo riscos as informações,
integridade dos dados e a disponibilidade dos sistemas de informação.
Para se implantar uma eficaz segurança da informação dentro de uma
organização devemos ficar atentos para algumas questões como uma boa análise de
riscos, a definição da Política de Segurança e por fim um plano de contingência.
15

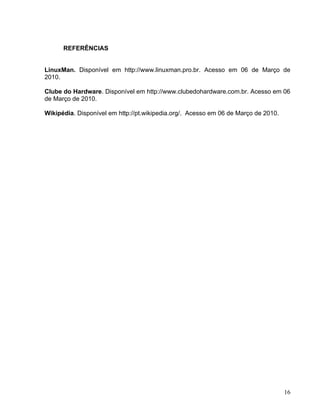

16. REFERÊNCIAS
LinuxMan. Disponível em http://www.linuxman.pro.br. Acesso em 06 de Março de
2010.
Clube do Hardware. Disponível em http://www.clubedohardware.com.br. Acesso em 06
de Março de 2010.
Wikipédia. Disponível em http://pt.wikipedia.org/. Acesso em 06 de Março de 2010.
