- 1. Inspeções B-Scan eC-Scan para detecção de descontinuidades Rafael Ornelas Especialista em END Mapeamento de Corrosão com Ultrassom Avançado
- 2. Apresentação • Representante Comercial de equipamentosdesde 2006 • Técnicas – Ultrassom – Correntes Parasitas – MFL – Caixas de Vácuo – Outros ensaios eletromagnéticos Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 3. Objetivo Apresentar soluções paramapeamento de corrosão, utilizando a técnica de ultrassom associada a tecnologias como imersão, phased array a automação industrial. Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 4. Histórico • Silverwing • Unidades –Swansea, Gales – Dubai, EAU – Cidade do Cabo, África do Sul – League City, TX - EUA • Mais de 30 anos de existência • Especialista em sistemas de inspeção em tubos, vasos e tanques de armazenamento • Fabrica: – Scanners MFL – Scanner US – Caixas de Vácuo Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 5. Histórico • Sonatest: • Maisde 50 anos de existência. • Especializada em soluções com ultrassom convencional e phased array • Atuação exclusiva no mercado de END • Fabrica: – Detectores de Falhas – Medidores de Espessura – Transdutores – Acessórios Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 6. Histórico • Phoenix ISL: •Fabricante e distribuidora de equipamentos e acessórios de END • Forte atuação no mercado de geração de energia • Fabrica: – Scanners – Transdutores – Cabos – Blocos – Sapatas – Outros Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 7. Aplicação Coleta de dadosem uma determinada região, seguindo um padrão linear ou matricial. Tais dados são compilados, a fim de identificar um padrão de corrosão na parte inspecionada. Tais resultados podem ser dados na forma de: •Mapas de Coordenadas (C-Scan) •Perfis (B-Scan) •Gráficos e Tabelas Mapeamento de Corrosão por Ultrassom Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 8. Aplicação A corrosão podeser: •Generalizada: se espalham de maneira padronizada por toda a área inspecionada – Ex.: pitting •Localizada: concentra-se em uma determinada região – Ex.: seção de um tubo desgastada pelo fluxo de material. Mapeamento de Corrosão por Ultrassom Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 9. Aplicação Quanto à Descontinuidade: •Uniforme:Várias indicações possuem profundidade semelhante para uma determinada área. •Disforme: A variação de espessura é grande de uma indicação para a outra. (Dispersão dos valores medidos) Mapeamento de Corrosão por Ultrassom Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 10. Aplicação Como os mapassão construídos no Ultrassom? Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão

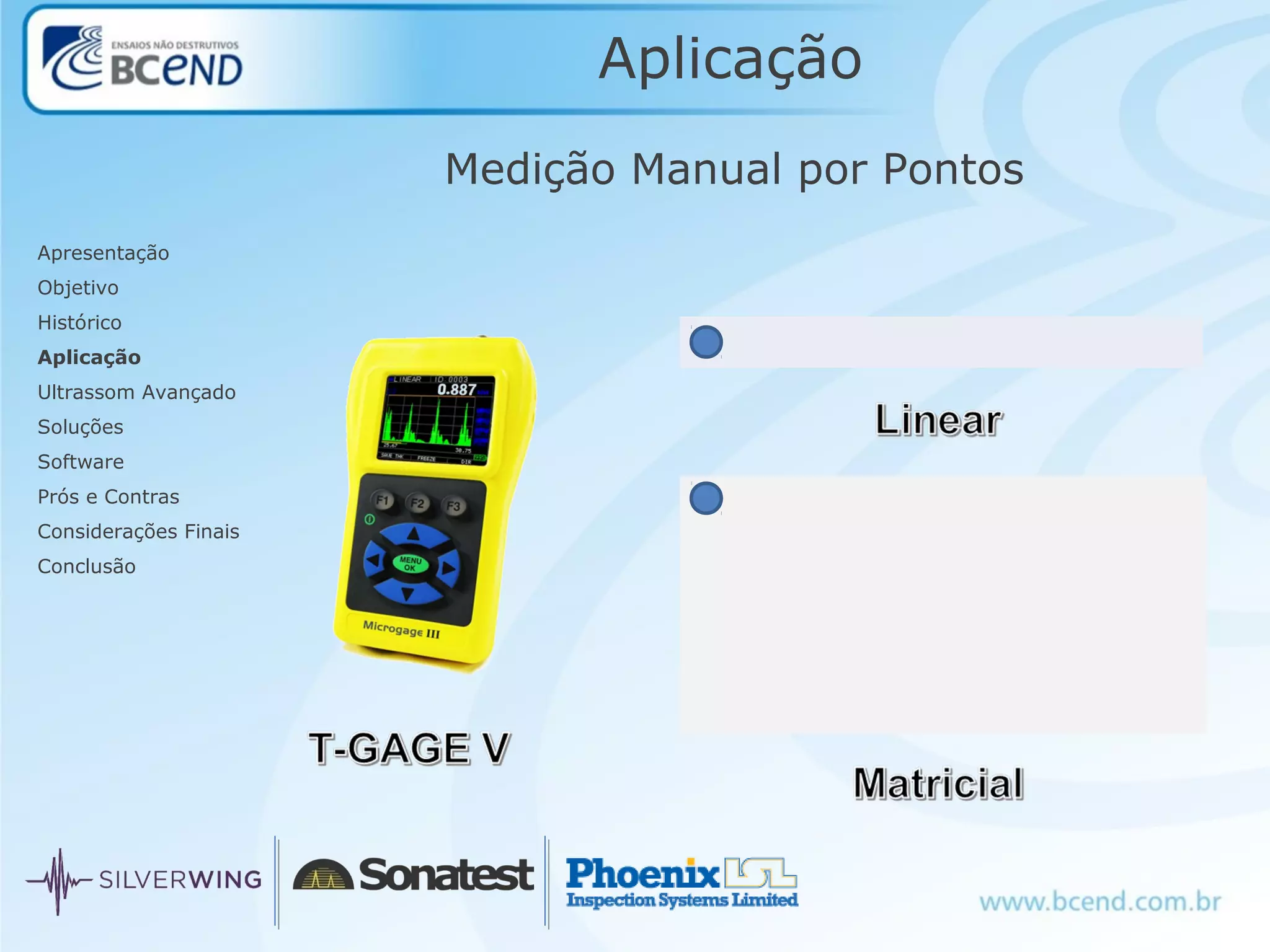

- 11. Aplicação Medição Manual porPontos Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 12. Aplicação Medição Manual comEncoder Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão

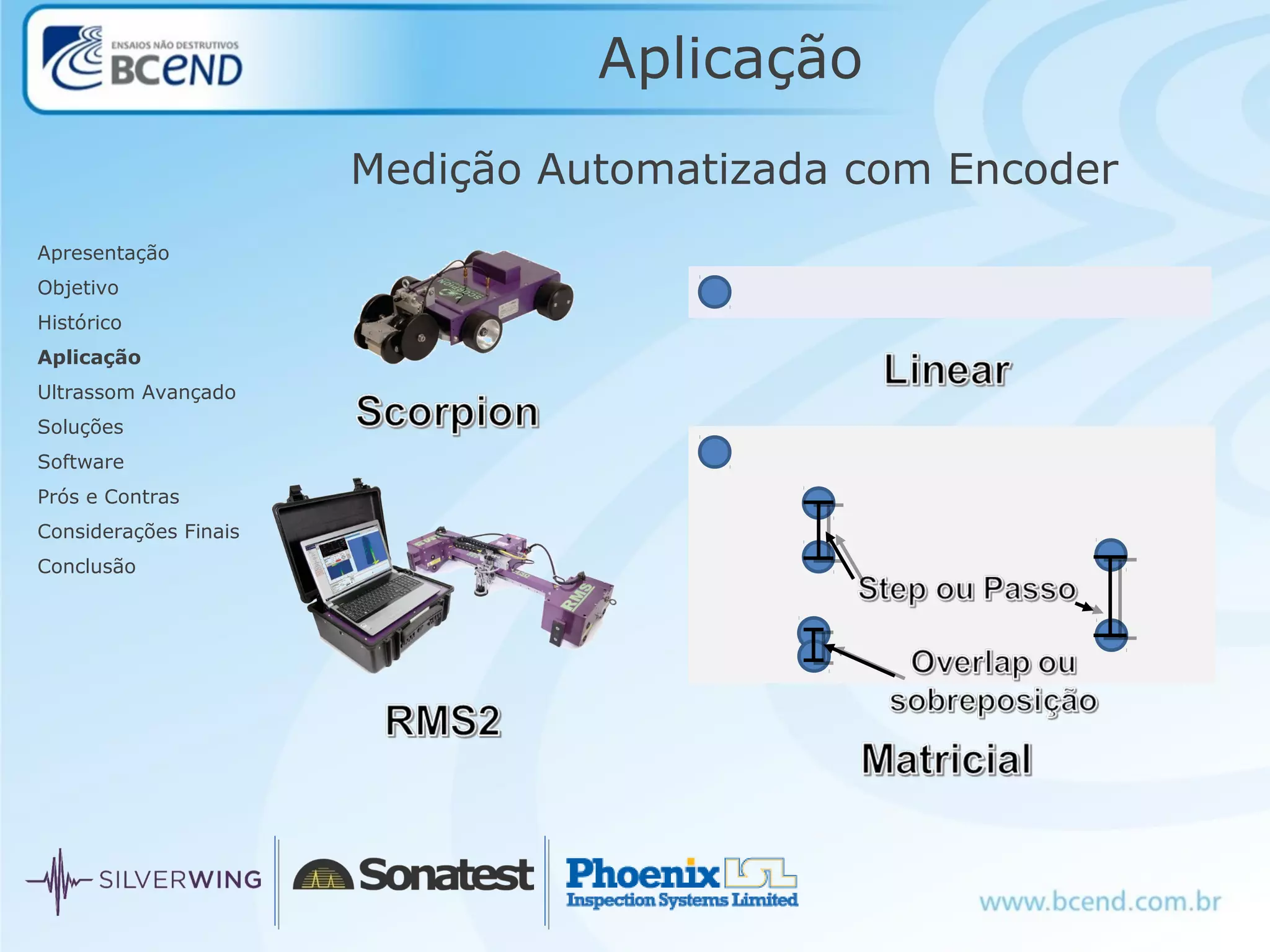

- 13. Aplicação Medição Automatizada comEncoder Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 14. Ultrassom Avançado Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Próse Contras Considerações Finais Conclusão Técnica de ultrassom aplicada de maneiras não convencionais XX O que é Ultrassom Avançado?
- 15. Ultrassom Avançado Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Próse Contras Considerações Finais Conclusão Ultrassom por Imersão (Bubbling Probe)
- 16. Ultrassom Avançado Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Próse Contras Considerações Finais Conclusão Ultrassom por Imersão (Bubbling Probe) • A coluna d’água: – Permite a detecção de corrosão na face inspecionada (variação da coluna d’água), além da face oposta; – Evita o contato direto do transdutor com a superfície, evitando desgaste por atrito; – Suporta maiores temperaturas de operação (entre 60 e 80°C); – Permite a utilização de transdutores de imersão focalizados, que garantem maior resolução e sensibilidade.
- 17. Ultrassom Avançado Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Próse Contras Considerações Finais Conclusão Transdutor de Rolamento (WheelProbe) • Diferente do transdutor com coluna d’água, este possui uma cobertura de um pneu cheio de água, o qual possui velocidade sônica semelhante a desta; • Necessita de uma quantidade mínima de acoplante para transmitir o som para peça; • Disponível em vários tamanhos e frequências.

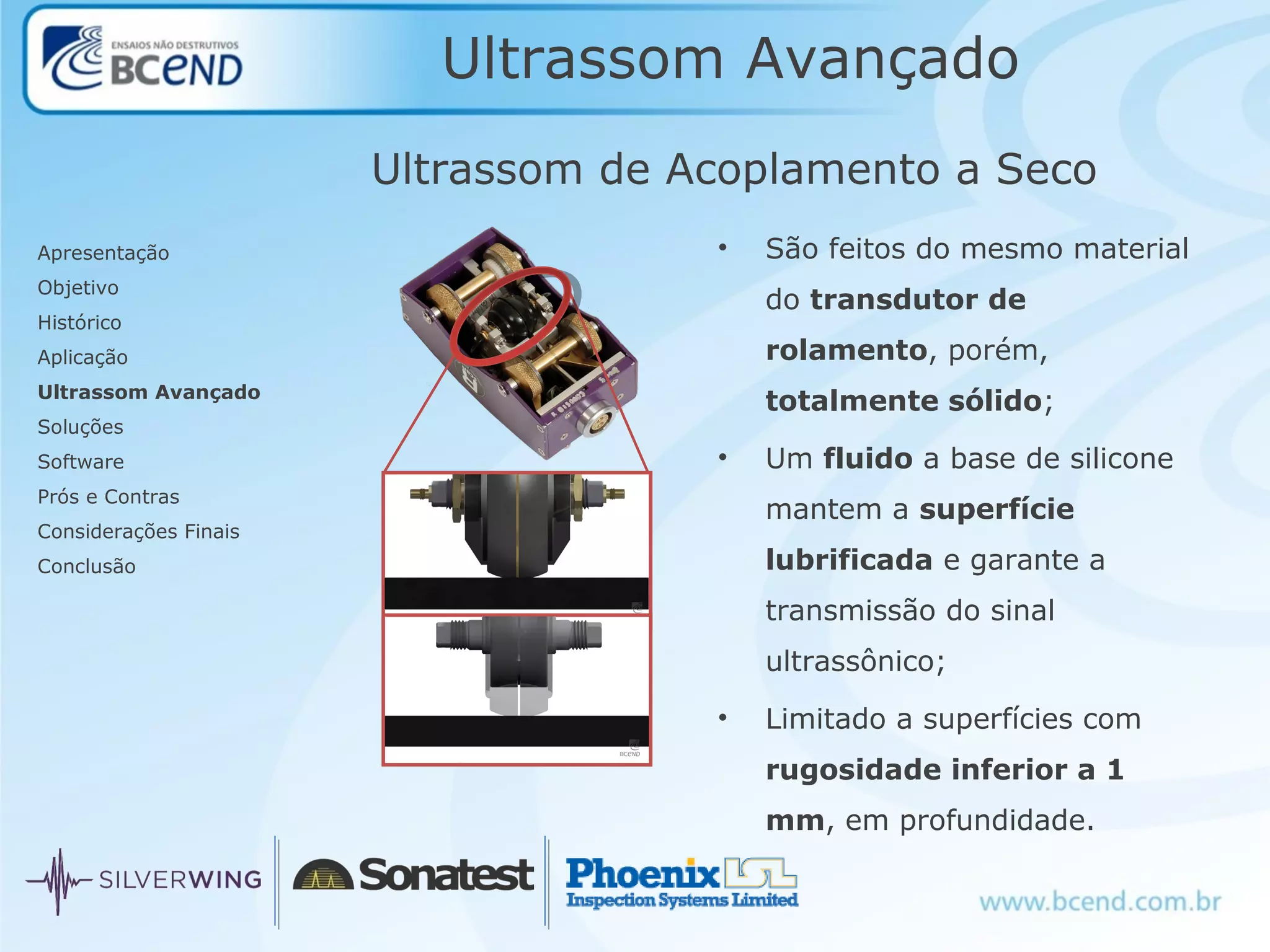

- 18. Ultrassom Avançado Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Próse Contras Considerações Finais Conclusão Ultrassom de Acoplamento a Seco • São feitos do mesmo material do transdutor de rolamento, porém, totalmente sólido; • Um fluido a base de silicone mantem a superfície lubrificada e garante a transmissão do sinal ultrassônico; • Limitado a superfícies com rugosidade inferior a 1 mm, em profundidade.

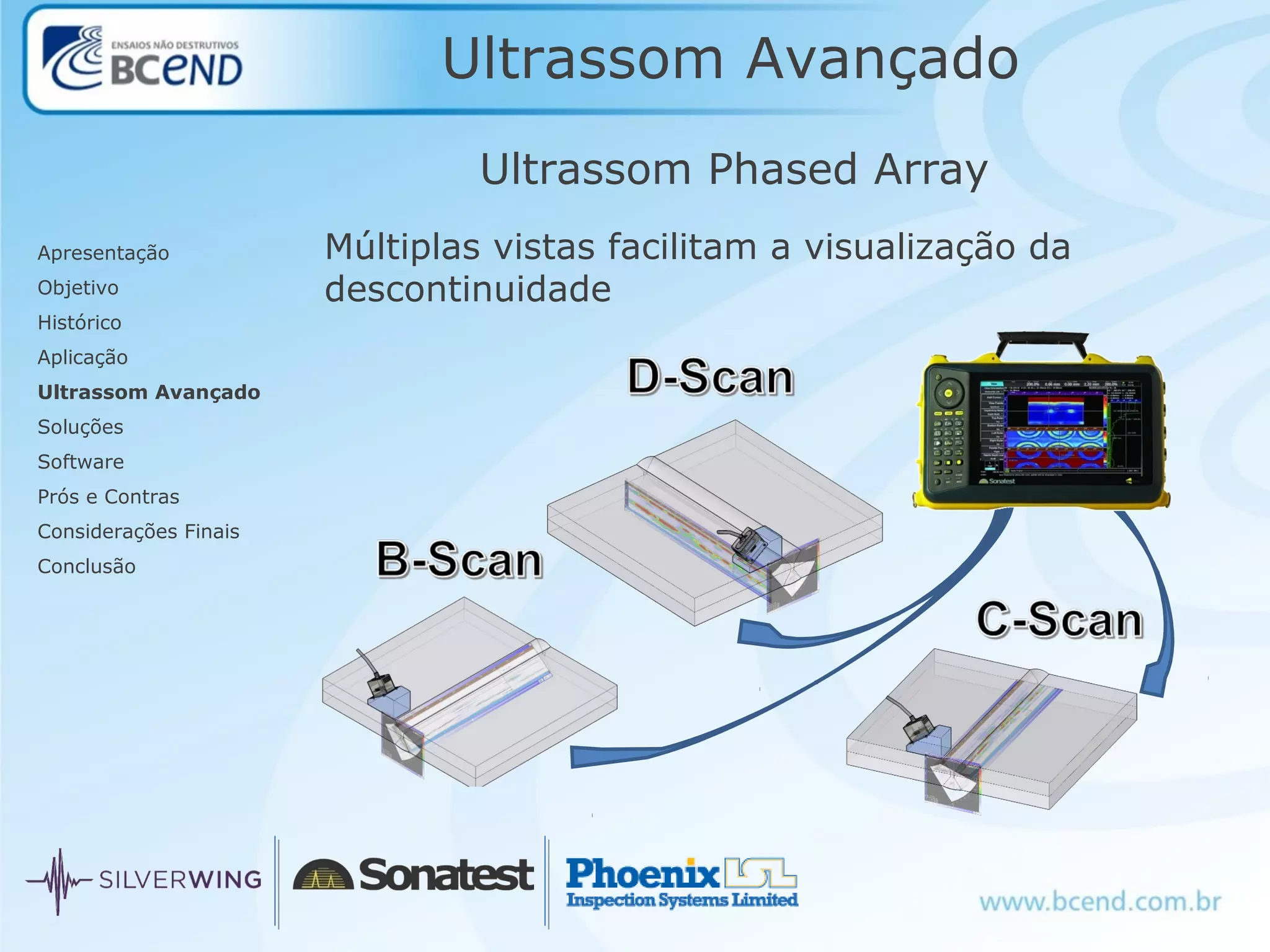

- 19. Ultrassom Avançado Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Próse Contras Considerações Finais Conclusão Ultrassom Phased Array • Multiplexação de vários sinais em um único transdutor; • Diversos cristais em um mesmo transdutor combinam seus sinais através de uma sapata, a fim de gerar um feixe ultrassônico; • Vários ângulos em um mesmo transdutor; • Formação de imagem, tal qual em um ultrassom médico.
- 20. Ultrassom Avançado Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Próse Contras Considerações Finais Conclusão Ultrassom Phased Array Múltiplas vistas facilitam a visualização da descontinuidade
- 21. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão UT LITE Sistema de múltiplas soluções para mapeamento de corrosão e inspeção de soldas. • R-Scan Lite: B-Scan Manual com Encoder • Thetascan: C-Scan de “mão-livre” com Encoder • TOFD Lite: Scanner manual TOFD para inspeção de soldas
- 22. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão UT LITE
- 23. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Scorpion Scanner B-Scan automatizado de acesso remoto • Alcance: 30 metros • Fixação Magnética • Suporte a Ultrassom Convencional • Acoplamento a seco ou irrigado • Espessura: de 2.5 a 100 mm (transdutor a seco) • Velocidade: 25mm/s (1”/s)

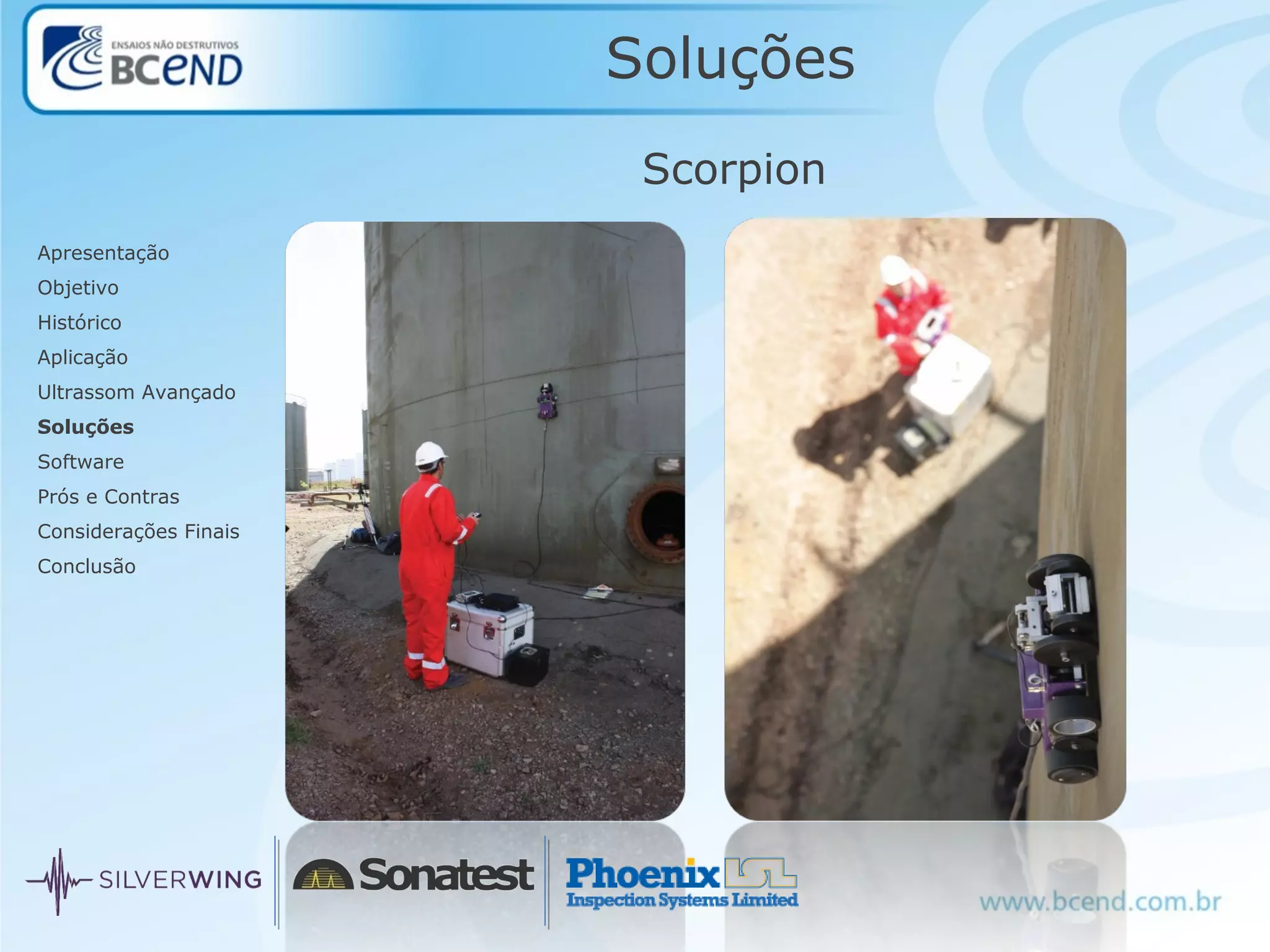

- 24. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Scorpion
- 25. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Scorpion
- 26. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão RMS 2 Scanner C-Scan automatizado de acesso remoto • Alcance: 30 metros • Fixação Magnética • Resolução de até 0,5x0,5mm • Acoplamento irrigado • Espessura: de 1 a 150 mm • Produtividade: máximo 15 m²/h
- 27. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão RMS 2 • Modelos: – 300 – 450 – 600 – ARC • 24”-36” • 36”-48”
- 28. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão RMS 2

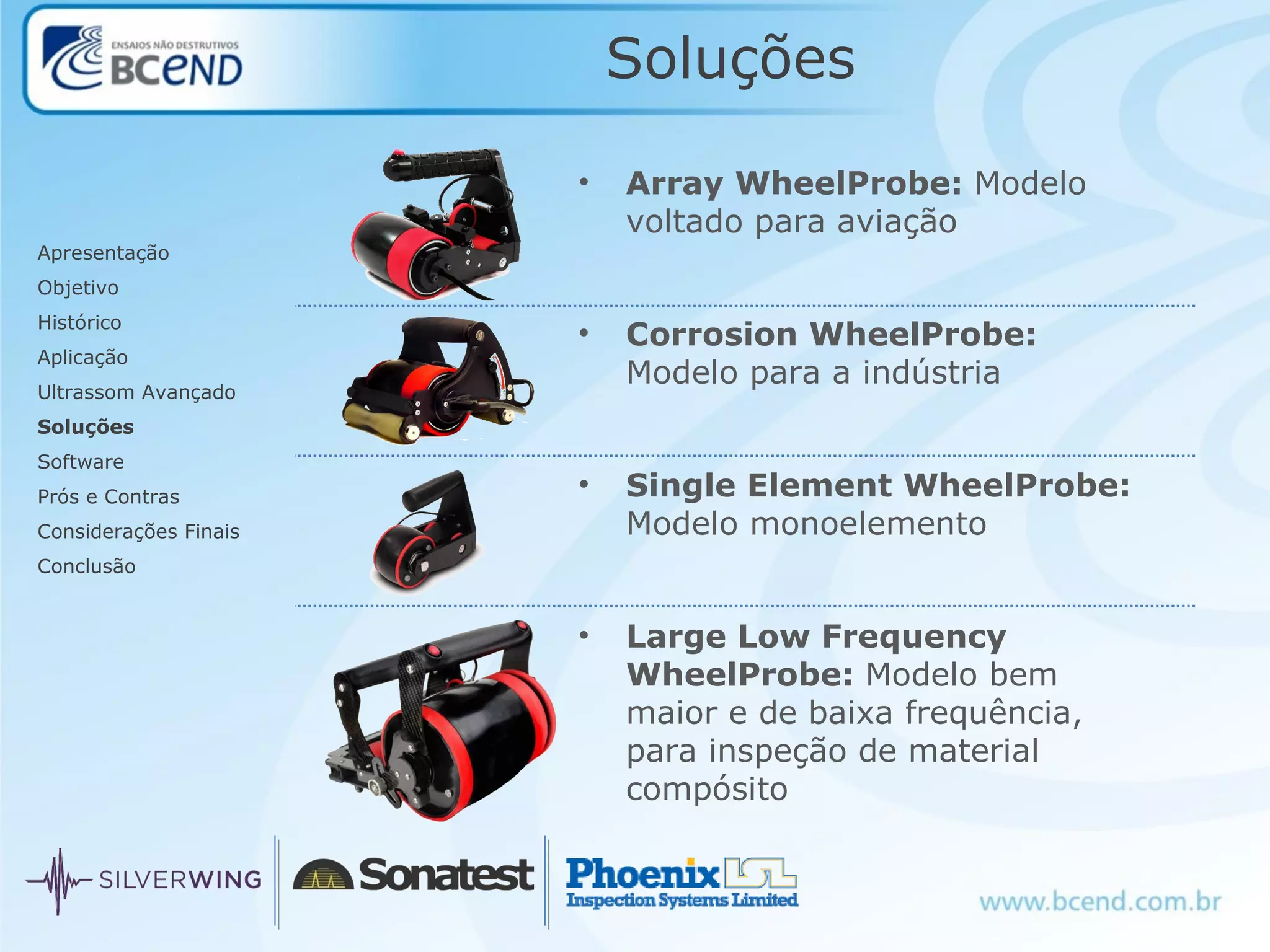

- 29. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão WheelProbe Transdutor de rolamento para mapeamento C- Scan • Encoder integrado • Modelos monoelemento e phased array (até 128 elementos) • Aplicado em chapas e tubos metálicos ou compósitos • Compatível com outras marcas de equipamento
- 30. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão • Array WheelProbe: Modelo voltado para aviação • Corrosion WheelProbe: Modelo para a indústria • Single Element WheelProbe: Modelo monoelemento • Large Low Frequency WheelProbe: Modelo bem maior e de baixa frequência, para inspeção de material compósito
- 31. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão WheelProbe
- 32. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Scanners para Mapeamento de Corrosão • Modelos padrão ou customizados • Adequam-se as todas as técnicas citadas • Modelos para tubo podem possuir limitação de menor diâmetro inspecionado • Compatíveis com os principais modelos de equipamento
- 33. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão • SWIPE: Scanner para inspeção de chapas • MapMan: Inspeção de tubos com grande extensão de braço • Sp-Arc: Scanner phased array para tubulações de pequeno diâmetro (1” a 4”) • Tracer: Inspeção localizada de “mão livre” em superfícies planas ou levemente curvas
- 34. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Estudo de Caso - TORNGATS • Empresa Canadense (Quebec) • Atua na áreas: – Solda e Metalurgia – Petroquímico – Mineração – Aviação • Equipamento: – Sonatest VEO
- 35. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Estudo de Caso - TORNGATS Inspeção de Moinhos •Material: – Aço Carbono – Aço Inox •Espessura: – 2,5 a 51 mm •Tipo Descontinuidade: – Erosão parede interna – Corrosão e pitting parede interna
- 36. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Estudo de Caso - TORNGATS Inspeção de Moinhos •Vantagens: – Inspeção mais rápida – Grande Probabilidade de Detecção (POD) para descontinuidades localizadas – Registro de Imagem – Maior Precisão no dimensionamento – Precisão na Medição de Espessura
- 37. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Estudo de Caso - TISEC • Empresa Canadense (Quebec) • Parte do Grupo Mundial Structural Insights • Equipamento: – RMS 2 600
- 38. Soluções Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Estudo de Caso - TISEC Inspeção de Cascos de Navio •Material: – Aço Carbono •Tipo Descontinuidade: – Corrosão localizada
- 39. Software Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Tratamento e Análise do Dados Coletados • Uma vez coletados, os dados devem ser compilados em softwares de análise • Estes softwares são capazes gerar relatórios que ajudam o usuário nas tomadas de decisão
- 40. Software Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Microsoft Excel • Leitor de dados no formato CSV • Pode-se gerar planilhas e gráficos interativos, além da formatação condicional das células

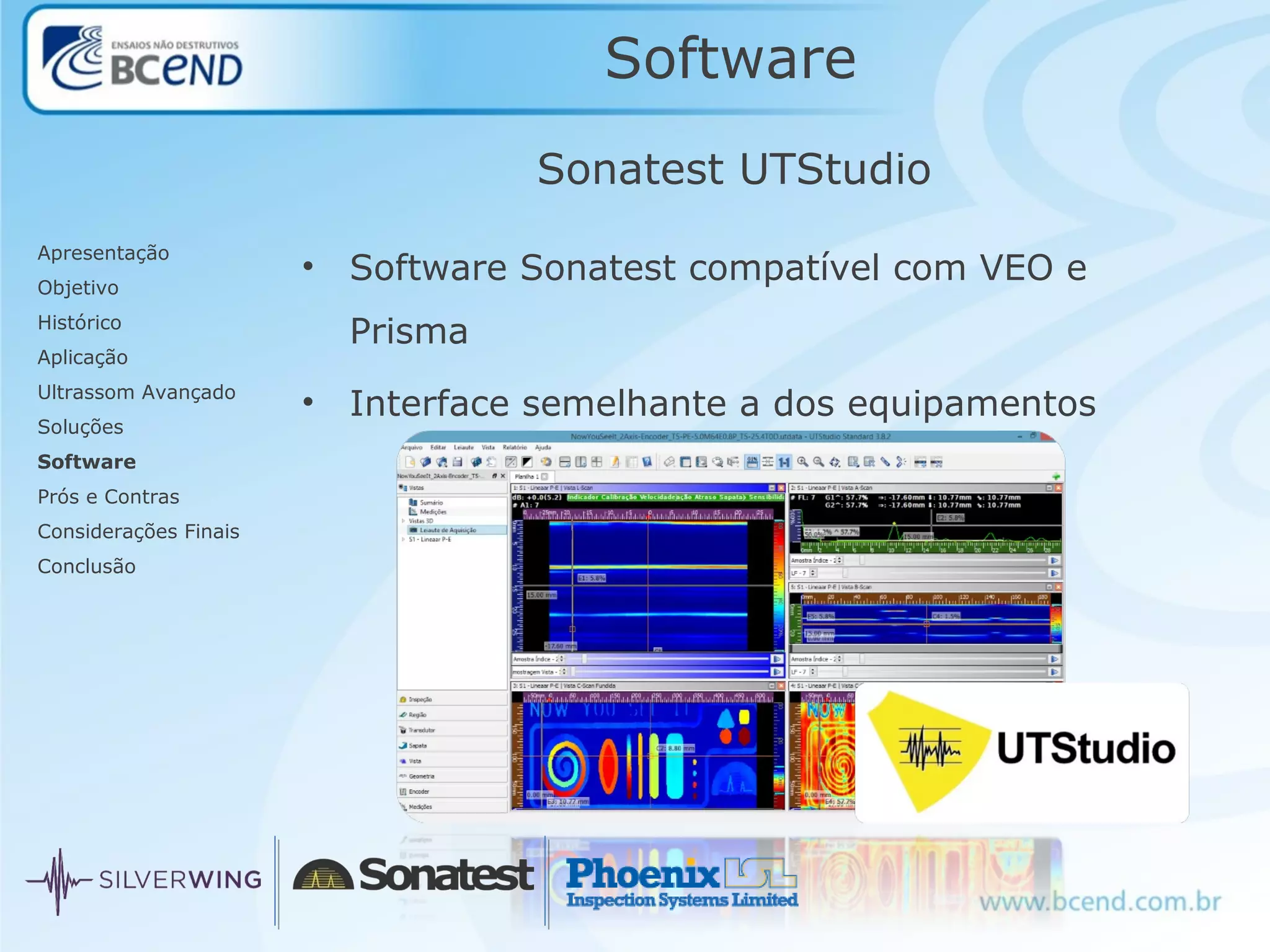

- 41. Software Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Sonatest UTStudio • Software Sonatest compatível com VEO e Prisma • Interface semelhante a dos equipamentos
- 42. Software Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós eContras Considerações Finais Conclusão Silverwing C-MAP • Organiza os arquivos C-Scan do RMS2 • Permite adição de comentários, fotos e A-Scan • Suporta desenhos CAD

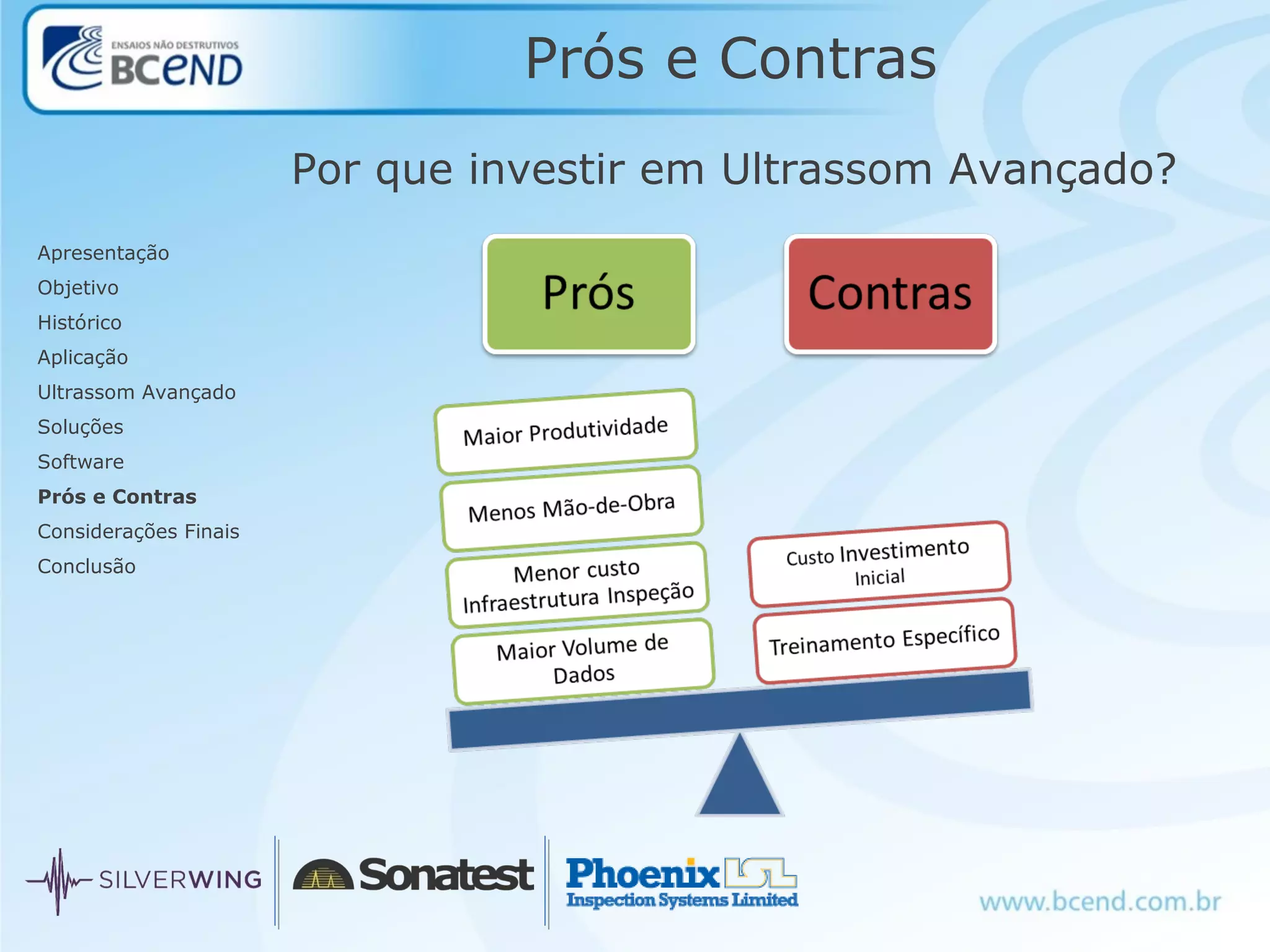

- 43. Prós e Contras Porque investir em Ultrassom Avançado? Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão

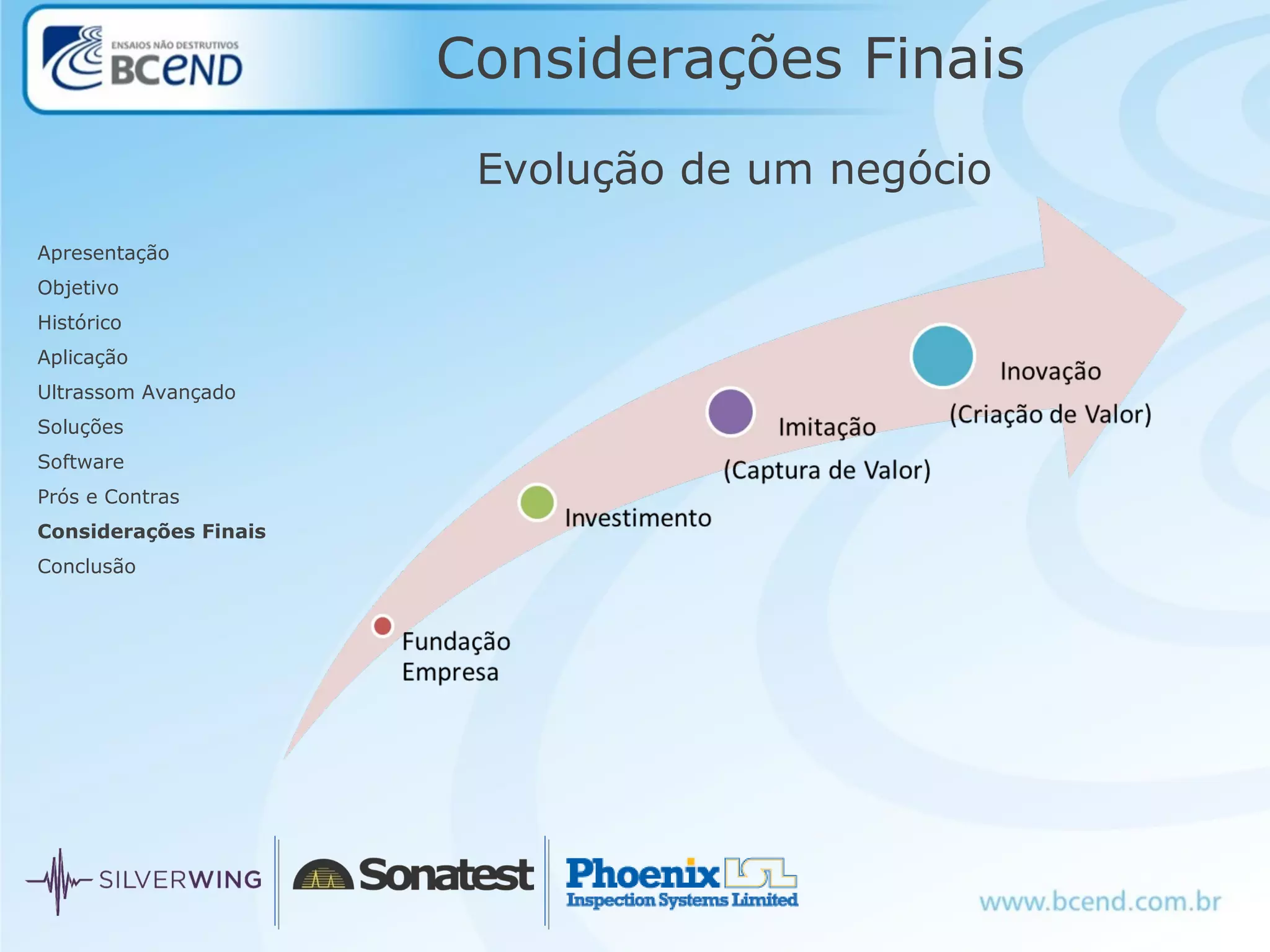

- 44. Considerações Finais Evolução deum negócio Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 45. Considerações Finais Por queINOVAR? Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 46. Considerações Finais Por queINOVAR? Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
- 47. Considerações Finais Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Próse Contras Considerações Finais Conclusão Por que INOVAR? INOVAR é a única forma de garantir a perpetuação de sua organização!
- 48. Conclusão • O UltrassomAvançado pode ser um tecnologia inovadora para o seu negócio • Propicia resultados mais qualificados no mesmo ou em menor tempo • É uma forma de diferenciação em um mercado cada vez mais competitivo Apresentação Objetivo Histórico Aplicação Ultrassom Avançado Soluções Software Prós e Contras Considerações Finais Conclusão
