21. DIAGNOSE DE DEFEITOS
O MOTOR NÃO DÁ PARTIDA OU
A PARTIDA É DIFÍCIL 21-1
FALTA DE POTÊNCIA DO MOTOR 21-2
BAIXO DESEMPENHO EM BAIXAS
ROTAÇÕES OU MARCHA LENTA 21-3
BAIXO DESEMPENHO EM ALTAS
ROTAÇÕES 21-4
DIRIGIBILIDADE INADEQUADA 21-4
21-1
CBR900RR

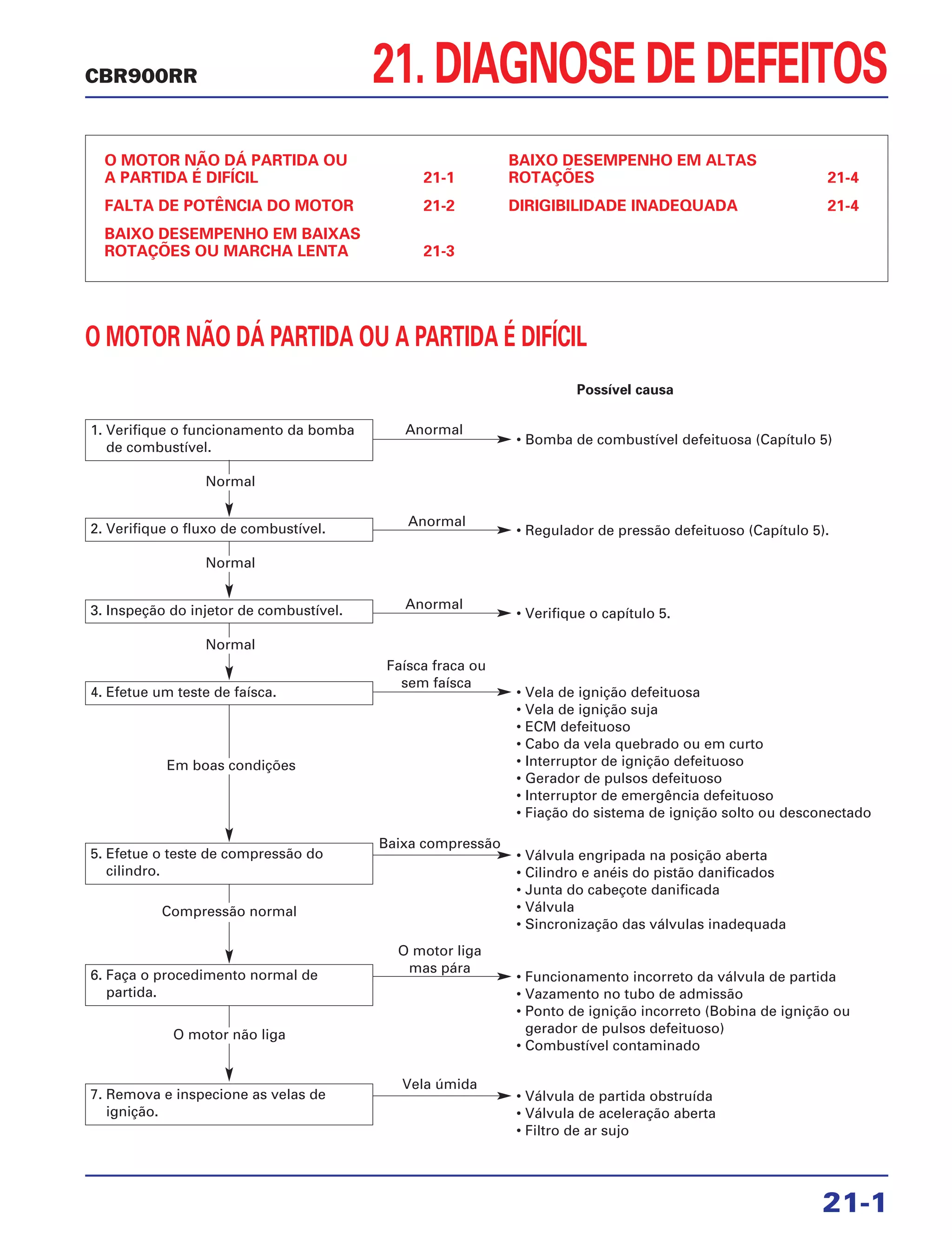

O MOTOR NÃO DÁ PARTIDA OU A PARTIDA É DIFÍCIL
1. Verifique o funcionamento da bomba
de combustível.
• Bomba de combustível defeituosa (Capítulo 5)
Anormal
Possível causa
2. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo 5).
Anormal
4. Efetue um teste de faísca. • Vela de ignição defeituosa
• Vela de ignição suja
• ECM defeituoso
• Cabo da vela quebrado ou em curto
• Interruptor de ignição defeituoso
• Gerador de pulsos defeituoso
• Interruptor de emergência defeituoso
• Fiação do sistema de ignição solto ou desconectado
Faísca fraca ou
sem faísca
5. Efetue o teste de compressão do
cilindro.
• Válvula engripada na posição aberta
• Cilindro e anéis do pistão danificados
• Junta do cabeçote danificada
• Válvula
• Sincronização das válvulas inadequada
Baixa compressão
3. Inspeção do injetor de combustível. • Verifique o capítulo 5.
Anormal
Normal
Normal
Normal
Compressão normal
7. Remova e inspecione as velas de
ignição.
• Válvula de partida obstruída
• Válvula de aceleração aberta
• Filtro de ar sujo
Vela úmida
6. Faça o procedimento normal de
partida.
• Funcionamento incorreto da válvula de partida
• Vazamento no tubo de admissão
• Ponto de ignição incorreto (Bobina de ignição ou
gerador de pulsos defeituoso)
• Combustível contaminado
O motor liga
mas pára
O motor não liga
Em boas condições
DIAGNOSE DE DEFEITOS
21-2
CBR900RR

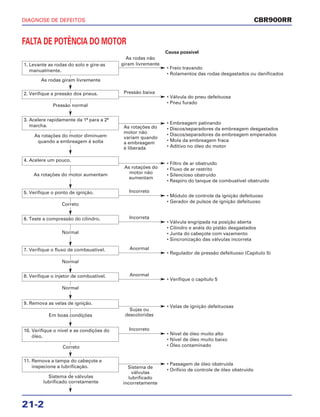

FALTA DE POTÊNCIA DO MOTOR
1. Levante as rodas do solo e gire-as
manualmente.
• Freio travando
• Rolamentos das rodas desgastados ou danificados
As rodas não
giram livremente
Causa possível
4. Acelere um pouco.
• Filtro de ar obstruído
• Fluxo de ar restrito
• Silencioso obstruído
• Respiro do tanque de combustível obstruído
As rotações do
motor não
aumentam
3. Acelere rapidamente da 1ª para a 2ª
marcha.
• Embreagem patinando
• Discos/separadores da embreagem desgastados
• Discos/separadores da embreagem empenados
• Mola da embreagem fraca
• Aditivo no óleo do motor
As rotações do
motor não
variam quando
a embreagem
é liberada
2. Verifique a pressão dos pneus.
• Válvula do pneu defeituosa
• Pneu furado
Pressão baixa
5. Verifique o ponto de ignição.
• Módulo de controle da ignição defeituoso
• Gerador de pulsos de ignição defeituoso
Incorreto
7. Verifique o fluxo de combsustível.
• Regulador de pressão defeituoso (Capítulo 5)
Anormal
9. Remova as velas de ignição.
• Velas de ignição defeituosas
Sujas ou
descoloridas
8. Verifique o injetor de combustível.
• Verifique o capítulo 5
Anormal
6. Teste a compressão do cilindro.
• Válvula engripada na posição aberta
• Cilindro e anéis do pistão desgastados
• Junta do cabeçote com vazamento
• Sincronização das válvulas incorreta
Incorreta
As rodas giram livremente
Pressão normal
As rotações do motor diminuem
quando a embreagem é solta
As rotações do motor aumentam
Correto
Normal
Normal
Normal
Em boas condições
10. Verifique o nível e as condições do
óleo.
• Nível de óleo muito alto
• Nível de óleo muito baixo
• Óleo contaminado
Incorreto
Correto
11. Remova a tampa do cabeçote e
inspecione a lubrificação.
• Passagem de óleo obstruída
• Orifício de controle de óleo obstruído
Sistema de
válvulas
lubrificado
incorretamente
Sistema de válvulas
lubrificado corretamente
DIAGNOSE DE DEFEITOS
21-3
CBR900RR

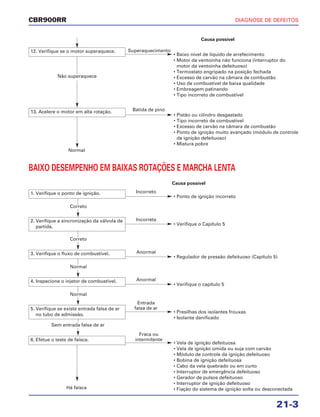

13. Acelere o motor em alta rotação.
• Pistão ou cilindro desgastado
• Tipo incorreto de combustível
• Excesso de carvão na câmara de combustão
• Ponto de ignição muito avançado (módulo de controle
da ignição defeituoso)
• Mistura pobre
Batida de pino
Normal
12. Verifique se o motor superaquece.
• Baixo nível de líquido de arrefecimento
• Motor da ventoinha não funciona (interruptor do
motor da ventoinha defeituoso)
• Termostato engripado na posição fechada
• Excesso de carvão na câmara de combustão
• Uso de combustível de baixa qualidade
• Embreagem patinando
• Tipo incorreto de combustível
Superaquecimento
Causa possível
BAIXO DESEMPENHO EM BAIXAS ROTAÇÕES E MARCHA LENTA
1. Verifique o ponto de ignição.
• Ponto de ignição incorreto
Incorreto
Causa possível
2. Verifique a sincronização da válvula de
partida.
• Verifique o Capítulo 5
Incorreta
6. Efetue o teste de faísca.
• Vela de ignição defeituosa
• Vela de ignição úmida ou suja com carvão
• Módulo de controle da ignição defeituoso
• Bobina de ignição defeituosa
• Cabo da vela quebrado ou em curto
• Interruptor de emergência defeituoso
• Gerador de pulsos defeituoso
• Interruptor de ignição defeituoso
• Fiação do sistema de ignição solta ou desconectada
Fraca ou
intermitente
Há faísca
Não superaquece
Correto
3. Verifique o fluxo de combustível.
• Regulador de pressão defeituoso (Capítulo 5)
Anormal
Normal
4. Inspecione o injetor de combustível.
• Verifique o capítulo 5
Anormal
Normal
5. Verifique se existe entrada falsa de ar
no tubo de admissão.
• Presilhas dos isolantes frouxas
• Isolante danificado
Entrada
falsa de ar
Sem entrada falsa de ar
Correto
DIAGNOSE DE DEFEITOS
21-4
CBR900RR

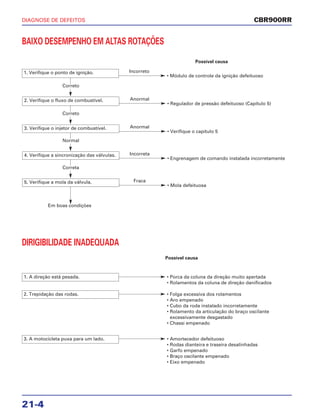

BAIXO DESEMPENHO EM ALTAS ROTAÇÕES
1. Verifique o ponto de ignição.
• Módulo de controle da ignição defeituoso
Incorreto
Possível causa
2. Verifique o fluxo de combustível.
• Regulador de pressão defeituoso (Capítulo 5)
Anormal
3. Verifique o injetor de combustível.
• Verifique o capítulo 5
Anormal
4. Verifique a sincronização das válvulas.
• Engrenagem de comando instalada incorretamente
Incorreta
5. Verifique a mola da válvula.
• Mola defeituosa
Fraca
Em boas condições
DIRIGIBILIDADE INADEQUADA
1. A direção está pesada. • Porca da coluna da direção muito apertada
• Rolamentos da coluna de direção danificados
2. Trepidação das rodas. • Folga excessiva dos rolamentos
• Aro empenado
• Cubo da roda instalado incorretamente
• Rolamento da articulação do braço oscilante
excessivamente desgastado
• Chassi empenado
3. A motocicleta puxa para um lado. • Amortecedor defeituoso
• Rodas dianteira e traseira desalinhadas
• Garfo empenado
• Braço oscilante empenado
• Eixo empenado
Possível causa
Correto
Correto
Normal
Correta
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
CBR900RR

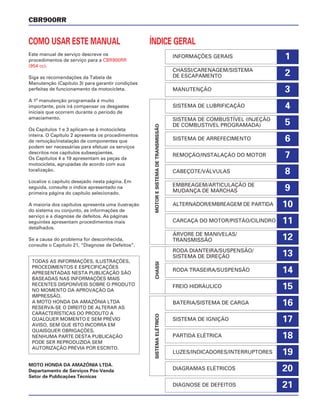

COMO USAR ESTE MANUAL
Este manual de serviço descreve os
procedimentos de serviço para a CBR900RR
(954 cc).
Siga as recomendações da Tabela de
Manutenção (Capítulo 3) para garantir condições
perfeitas de funcionamento da motocicleta.
A 1ª manutenção programada é muito
importante, pois irá compensar os desgastes
iniciais que ocorrem durante o período de
amaciamento.
Os Capítulos 1 e 3 aplicam-se à motocicleta
inteira. O Capítulo 2 apresenta os procedimentos
de remoção/instalação de componentes que
podem ser necessárias para efetuar os serviços
descritos nos capítulos subseqüentes.
Os Capítulos 4 a 19 apresentam as peças da
motocicleta, agrupadas de acordo com sua
localização.
Localize o capítulo desejado nesta página. Em
seguida, consulte o índice apresentado na
primeira página do capítulo selecionado.
A maioria dos capítulos apresenta uma ilustração
do sistema ou conjunto, as informações de
serviço e a diagnose de defeitos. As páginas
seguintes apresentam procedimentos mais
detalhados.
Se a causa do problema for desconhecida,
consulte o Capítulo 21, “Diagnose de Defeitos”.
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Serviços Pós-Venda
Setor de Publicações Técnicas
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
PROCEDIMENTOS E ESPECIFICAÇÕES
APRESENTADAS NESTA PUBLICAÇÃO SÃO
BASEADAS NAS INFORMAÇÕES MAIS
RECENTES DISPONÍVEIS SOBRE O PRODUTO
NO MOMENTO DA APROVAÇÃO DA
IMPRESSÃO.
A MOTO HONDA DA AMAZÔNIA LTDA
RESERVA-SE O DIREITO DE ALTERAR AS
CARACTERÍSTICAS DO PRODUTO A
QUALQUER MOMENTO E SEM PRÉVIO
AVISO, SEM QUE ISTO INCORRA EM
QUAISQUER OBRIGAÇÕES.
NENHUMA PARTE DESTA PUBLICAÇÃO
PODE SER REPRODUZIDA SEM
AUTORIZAÇÃO PRÉVIA POR ESCRITO.
ÍNDICE GERAL
INFORMAÇÕES GERAIS
CHASSI/CARENAGEM/SISTEMA
DE ESCAPAMENTO
MANUTENÇÃO
SISTEMA DE LUBRIFICAÇÃO
SISTEMA DE COMBUSTÍVEL (INJEÇÃO
DE COMBUSTIVEL PROGRAMADA)
SISTEMA DE ARREFECIMENTO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/VÁLVULAS
EMBREAGEM/ARTICULAÇÃO DE
MUDANÇA DE MARCHAS
ALTERNADOR/EMBREAGEM DE PARTIDA
CARCAÇA DO MOTOR/PISTÃO/CILINDRO
ÁRVORE DE MANIVELAS/
TRANSMISSÃO
RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
RODA TRASEIRA/SUSPENSÃO
FREIO HIDRÁULICO
BATERIA/SISTEMA DE CARGA
17SISTEMA DE IGNIÇÃO
18PARTIDA ELÉTRICA
19LUZES/INDICADORES/INTERRUPTORES
20DIAGRAMAS ELÉTRICOS
21DIAGNOSE DE DEFEITOS
SISTEMAELÉTRICOCHASSIMOTORESISTEMADETRANSMISSÃO

Mais conteúdo relacionado

Mais procurados

Manual de serviço nx150 (1989) mskw8891 p defeitos
Manual de serviço nx150 (1989)   mskw8891 p defeitosManual de serviço nx150 (1989)   mskw8891 p defeitos
Manual de serviço nx150 (1989) mskw8891 p defeitos
Thiago Huari

Manual de serviço nx350 defeitos
Manual de serviço nx350 defeitosManual de serviço nx350 defeitos
Manual de serviço nx350 defeitos
Thiago Huari

Manual de serviço cr250 00 alimenta
Manual de serviço cr250 00 alimentaManual de serviço cr250 00 alimenta
Manual de serviço cr250 00 alimenta
Thiago Huari

Manual de serviço vt600 c 00x6b-mz8-601 defeitos
Manual de serviço vt600 c   00x6b-mz8-601 defeitosManual de serviço vt600 c   00x6b-mz8-601 defeitos
Manual de serviço vt600 c 00x6b-mz8-601 defeitos
Thiago Huari

Manual de serviço cbx750 f (1990) defeito
Manual de serviço cbx750 f (1990) defeitoManual de serviço cbx750 f (1990) defeito
Manual de serviço cbx750 f (1990) defeito
Thiago Huari

Manual de serviço cr125 00 defeitos
Manual de serviço cr125 00 defeitosManual de serviço cr125 00 defeitos
Manual de serviço cr125 00 defeitos
Thiago Huari

Manual de serviço turuna (1979) alternad
Manual de serviço turuna (1979) alternadManual de serviço turuna (1979) alternad
Manual de serviço turuna (1979) alternad
Thiago Huari

Diagnósticos de Defeitos Moto
Diagnósticos de Defeitos MotoDiagnósticos de Defeitos Moto
Diagnósticos de Defeitos Moto
felipecorso

Manaul de serviço cbr600 f(2) (1998~2000) embreage
Manaul de serviço cbr600 f(2) (1998~2000) embreageManaul de serviço cbr600 f(2) (1998~2000) embreage
Manaul de serviço cbr600 f(2) (1998~2000) embreage
Thiago Huari

Manual de serviço cr80 r sistarre
Manual de serviço cr80 r sistarreManual de serviço cr80 r sistarre
Manual de serviço cr80 r sistarre
Thiago Huari

Manual serviço 125 ml83 alimenta
Manual serviço 125 ml83 alimentaManual serviço 125 ml83 alimenta
Manual serviço 125 ml83 alimenta
Thiago Huari

Manual de serviço cr125 00 alimenta
Manual de serviço cr125 00 alimentaManual de serviço cr125 00 alimenta
Manual de serviço cr125 00 alimenta
Thiago Huari

Manual de serviço cr250 99 sistarre
Manual de serviço cr250 99 sistarreManual de serviço cr250 99 sistarre
Manual de serviço cr250 99 sistarre
Thiago Huari

Manual de serviço cb500 00 x6b-my5-001 manutenc
Manual de serviço cb500   00 x6b-my5-001 manutencManual de serviço cb500   00 x6b-my5-001 manutenc
Manual de serviço cb500 00 x6b-my5-001 manutenc
Thiago Huari

Manaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Manaul de serviço cbr900 rr fireblade (2000~2001) sistarreManaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Manaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Thiago Huari

Manual de serviço cr125 00 arrefeci
Manual de serviço cr125 00 arrefeciManual de serviço cr125 00 arrefeci
Manual de serviço cr125 00 arrefeci
Thiago Huari

Manual de serviço c 100 dream - 00 x6b-gn5-710 alimenta
Manual de serviço c 100 dream - 00 x6b-gn5-710 alimentaManual de serviço c 100 dream - 00 x6b-gn5-710 alimenta
Manual de serviço c 100 dream - 00 x6b-gn5-710 alimenta
Thiago Huari

Manual de serviço cr80 r embreage
Manual de serviço cr80 r embreageManual de serviço cr80 r embreage
Manual de serviço cr80 r embreage
Thiago Huari

Manual serviço 125 ml83 motor
Manual serviço 125 ml83 motorManual serviço 125 ml83 motor
Manual serviço 125 ml83 motor
Thiago Huari

Manual de serviço ch125 spacy (1993) mskv8931 p defeitos
Manual de serviço ch125 spacy (1993)   mskv8931 p defeitosManual de serviço ch125 spacy (1993)   mskv8931 p defeitos
Manual de serviço ch125 spacy (1993) mskv8931 p defeitos
Thiago Huari


Mais procurados (20)

Manual de serviço nx150 (1989) mskw8891 p defeitos
Manual de serviço nx150 (1989)   mskw8891 p defeitosManual de serviço nx150 (1989)   mskw8891 p defeitos
Manual de serviço nx150 (1989) mskw8891 p defeitos

Manual de serviço nx350 defeitos
Manual de serviço nx350 defeitosManual de serviço nx350 defeitos
Manual de serviço nx350 defeitos

Manual de serviço cr250 00 alimenta
Manual de serviço cr250 00 alimentaManual de serviço cr250 00 alimenta
Manual de serviço cr250 00 alimenta

Manual de serviço vt600 c 00x6b-mz8-601 defeitos
Manual de serviço vt600 c   00x6b-mz8-601 defeitosManual de serviço vt600 c   00x6b-mz8-601 defeitos
Manual de serviço vt600 c 00x6b-mz8-601 defeitos

Manual de serviço cbx750 f (1990) defeito
Manual de serviço cbx750 f (1990) defeitoManual de serviço cbx750 f (1990) defeito
Manual de serviço cbx750 f (1990) defeito

Manual de serviço cr125 00 defeitos
Manual de serviço cr125 00 defeitosManual de serviço cr125 00 defeitos
Manual de serviço cr125 00 defeitos

Manual de serviço turuna (1979) alternad
Manual de serviço turuna (1979) alternadManual de serviço turuna (1979) alternad
Manual de serviço turuna (1979) alternad

Diagnósticos de Defeitos Moto
Diagnósticos de Defeitos MotoDiagnósticos de Defeitos Moto
Diagnósticos de Defeitos Moto

Manaul de serviço cbr600 f(2) (1998~2000) embreage
Manaul de serviço cbr600 f(2) (1998~2000) embreageManaul de serviço cbr600 f(2) (1998~2000) embreage
Manaul de serviço cbr600 f(2) (1998~2000) embreage

Manual de serviço cr80 r sistarre
Manual de serviço cr80 r sistarreManual de serviço cr80 r sistarre
Manual de serviço cr80 r sistarre

Manual serviço 125 ml83 alimenta
Manual serviço 125 ml83 alimentaManual serviço 125 ml83 alimenta
Manual serviço 125 ml83 alimenta

Manual de serviço cr125 00 alimenta
Manual de serviço cr125 00 alimentaManual de serviço cr125 00 alimenta
Manual de serviço cr125 00 alimenta

Manual de serviço cr250 99 sistarre
Manual de serviço cr250 99 sistarreManual de serviço cr250 99 sistarre
Manual de serviço cr250 99 sistarre

Manual de serviço cb500 00 x6b-my5-001 manutenc
Manual de serviço cb500   00 x6b-my5-001 manutencManual de serviço cb500   00 x6b-my5-001 manutenc
Manual de serviço cb500 00 x6b-my5-001 manutenc

Manaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Manaul de serviço cbr900 rr fireblade (2000~2001) sistarreManaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Manaul de serviço cbr900 rr fireblade (2000~2001) sistarre

Manual de serviço cr125 00 arrefeci
Manual de serviço cr125 00 arrefeciManual de serviço cr125 00 arrefeci
Manual de serviço cr125 00 arrefeci

Manual de serviço c 100 dream - 00 x6b-gn5-710 alimenta
Manual de serviço c 100 dream - 00 x6b-gn5-710 alimentaManual de serviço c 100 dream - 00 x6b-gn5-710 alimenta
Manual de serviço c 100 dream - 00 x6b-gn5-710 alimenta

Manual de serviço cr80 r embreage
Manual de serviço cr80 r embreageManual de serviço cr80 r embreage
Manual de serviço cr80 r embreage

Manual serviço 125 ml83 motor
Manual serviço 125 ml83 motorManual serviço 125 ml83 motor
Manual serviço 125 ml83 motor

Manual de serviço ch125 spacy (1993) mskv8931 p defeitos
Manual de serviço ch125 spacy (1993)   mskv8931 p defeitosManual de serviço ch125 spacy (1993)   mskv8931 p defeitos
Manual de serviço ch125 spacy (1993) mskv8931 p defeitos


Semelhante a Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos

Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Manaul de serviço cbr900 rr fireblade (2000~2001) defeitosManaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Thiago Huari

Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitosManaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Thiago Huari

Manaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeitoManaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeito
Thiago Huari

Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeitoManaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Thiago Huari

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos
Thiago Huari

Manual de serviço nx 4 falc defeitos
Manual de serviço nx 4 falc defeitosManual de serviço nx 4 falc defeitos
Manual de serviço nx 4 falc defeitos
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitosManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Thiago Huari

010178 defeitos
010178 defeitos010178 defeitos
010178 defeitos
Digossound

Manual de serviço cg125 titan ks es cg125 cargo defeitos
Manual de serviço cg125 titan ks es cg125 cargo defeitosManual de serviço cg125 titan ks es cg125 cargo defeitos
Manual de serviço cg125 titan ks es cg125 cargo defeitos
Thiago Huari

Manual de serviço cb500 defeitos
Manual de serviço cb500 defeitosManual de serviço cb500 defeitos
Manual de serviço cb500 defeitos
Thiago Huari

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitosManual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Thiago Huari

Manual de serviço cg125 titan ks es kse cg125 cargo (2002) defeitos
Manual de serviço cg125 titan  ks es kse cg125 cargo (2002) defeitosManual de serviço cg125 titan  ks es kse cg125 cargo (2002) defeitos
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) defeitos
Thiago Huari

Manual de serviço cg150 titan ks es esd defeitos
Manual de serviço cg150 titan ks es esd defeitosManual de serviço cg150 titan ks es esd defeitos
Manual de serviço cg150 titan ks es esd defeitos
Thiago Huari

Manual de serviço cr125 99 defeitos
Manual de serviço cr125 99 defeitosManual de serviço cr125 99 defeitos
Manual de serviço cr125 99 defeitos
Thiago Huari

Manual de serviço cr250 99 defeitos
Manual de serviço cr250 99 defeitosManual de serviço cr250 99 defeitos
Manual de serviço cr250 99 defeitos
Thiago Huari

Manual de serviço cr250 00 defeitos
Manual de serviço cr250 00 defeitosManual de serviço cr250 00 defeitos
Manual de serviço cr250 00 defeitos
Thiago Huari

Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Thiago Huari

Manual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeitoManual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeito
Thiago Huari

Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara   00 x6b-kas-602 defeitosManual de serviço nx350 sahara   00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Thiago Huari

Manual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeitoManual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeito
Thiago Huari


Semelhante a Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos (20)

Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Manaul de serviço cbr900 rr fireblade (2000~2001) defeitosManaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos

Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitosManaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitos

Manaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeitoManaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeito

Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeitoManaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeito

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos

Manual de serviço nx 4 falc defeitos
Manual de serviço nx 4 falc defeitosManual de serviço nx 4 falc defeitos
Manual de serviço nx 4 falc defeitos

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitosManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos

010178 defeitos
010178 defeitos010178 defeitos
010178 defeitos

Manual de serviço cg125 titan ks es cg125 cargo defeitos
Manual de serviço cg125 titan ks es cg125 cargo defeitosManual de serviço cg125 titan ks es cg125 cargo defeitos
Manual de serviço cg125 titan ks es cg125 cargo defeitos

Manual de serviço cb500 defeitos
Manual de serviço cb500 defeitosManual de serviço cb500 defeitos
Manual de serviço cb500 defeitos

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitosManual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos

Manual de serviço cg125 titan ks es kse cg125 cargo (2002) defeitos
Manual de serviço cg125 titan  ks es kse cg125 cargo (2002) defeitosManual de serviço cg125 titan  ks es kse cg125 cargo (2002) defeitos
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) defeitos

Manual de serviço cg150 titan ks es esd defeitos
Manual de serviço cg150 titan ks es esd defeitosManual de serviço cg150 titan ks es esd defeitos
Manual de serviço cg150 titan ks es esd defeitos

Manual de serviço cr125 99 defeitos
Manual de serviço cr125 99 defeitosManual de serviço cr125 99 defeitos
Manual de serviço cr125 99 defeitos

Manual de serviço cr250 99 defeitos
Manual de serviço cr250 99 defeitosManual de serviço cr250 99 defeitos
Manual de serviço cr250 99 defeitos

Manual de serviço cr250 00 defeitos
Manual de serviço cr250 00 defeitosManual de serviço cr250 00 defeitos
Manual de serviço cr250 00 defeitos

Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...

Manual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeitoManual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeito

Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara   00 x6b-kas-602 defeitosManual de serviço nx350 sahara   00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos

Manual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeitoManual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeito


Mais de Thiago Huari

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Thiago Huari

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind
Thiago Huari

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao
Thiago Huari

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd
Thiago Huari

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao
Thiago Huari

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice
Thiago Huari

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao
Thiago Huari

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico
Thiago Huari

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem
Thiago Huari

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama
Thiago Huari

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa
Thiago Huari

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro
Thiago Huari

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi
Thiago Huari

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa
Thiago Huari

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote
Thiago Huari

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria
Thiago Huari

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Thiago Huari


Mais de Thiago Huari (20)

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2


Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos

  • 1. 21. DIAGNOSE DE DEFEITOS O MOTOR NÃO DÁ PARTIDA OU A PARTIDA É DIFÍCIL 21-1 FALTA DE POTÊNCIA DO MOTOR 21-2 BAIXO DESEMPENHO EM BAIXAS ROTAÇÕES OU MARCHA LENTA 21-3 BAIXO DESEMPENHO EM ALTAS ROTAÇÕES 21-4 DIRIGIBILIDADE INADEQUADA 21-4 21-1 CBR900RR O MOTOR NÃO DÁ PARTIDA OU A PARTIDA É DIFÍCIL 1. Verifique o funcionamento da bomba de combustível. • Bomba de combustível defeituosa (Capítulo 5) Anormal Possível causa 2. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo 5). Anormal 4. Efetue um teste de faísca. • Vela de ignição defeituosa • Vela de ignição suja • ECM defeituoso • Cabo da vela quebrado ou em curto • Interruptor de ignição defeituoso • Gerador de pulsos defeituoso • Interruptor de emergência defeituoso • Fiação do sistema de ignição solto ou desconectado Faísca fraca ou sem faísca 5. Efetue o teste de compressão do cilindro. • Válvula engripada na posição aberta • Cilindro e anéis do pistão danificados • Junta do cabeçote danificada • Válvula • Sincronização das válvulas inadequada Baixa compressão 3. Inspeção do injetor de combustível. • Verifique o capítulo 5. Anormal Normal Normal Normal Compressão normal 7. Remova e inspecione as velas de ignição. • Válvula de partida obstruída • Válvula de aceleração aberta • Filtro de ar sujo Vela úmida 6. Faça o procedimento normal de partida. • Funcionamento incorreto da válvula de partida • Vazamento no tubo de admissão • Ponto de ignição incorreto (Bobina de ignição ou gerador de pulsos defeituoso) • Combustível contaminado O motor liga mas pára O motor não liga Em boas condições
  • 2. DIAGNOSE DE DEFEITOS 21-2 CBR900RR FALTA DE POTÊNCIA DO MOTOR 1. Levante as rodas do solo e gire-as manualmente. • Freio travando • Rolamentos das rodas desgastados ou danificados As rodas não giram livremente Causa possível 4. Acelere um pouco. • Filtro de ar obstruído • Fluxo de ar restrito • Silencioso obstruído • Respiro do tanque de combustível obstruído As rotações do motor não aumentam 3. Acelere rapidamente da 1ª para a 2ª marcha. • Embreagem patinando • Discos/separadores da embreagem desgastados • Discos/separadores da embreagem empenados • Mola da embreagem fraca • Aditivo no óleo do motor As rotações do motor não variam quando a embreagem é liberada 2. Verifique a pressão dos pneus. • Válvula do pneu defeituosa • Pneu furado Pressão baixa 5. Verifique o ponto de ignição. • Módulo de controle da ignição defeituoso • Gerador de pulsos de ignição defeituoso Incorreto 7. Verifique o fluxo de combsustível. • Regulador de pressão defeituoso (Capítulo 5) Anormal 9. Remova as velas de ignição. • Velas de ignição defeituosas Sujas ou descoloridas 8. Verifique o injetor de combustível. • Verifique o capítulo 5 Anormal 6. Teste a compressão do cilindro. • Válvula engripada na posição aberta • Cilindro e anéis do pistão desgastados • Junta do cabeçote com vazamento • Sincronização das válvulas incorreta Incorreta As rodas giram livremente Pressão normal As rotações do motor diminuem quando a embreagem é solta As rotações do motor aumentam Correto Normal Normal Normal Em boas condições 10. Verifique o nível e as condições do óleo. • Nível de óleo muito alto • Nível de óleo muito baixo • Óleo contaminado Incorreto Correto 11. Remova a tampa do cabeçote e inspecione a lubrificação. • Passagem de óleo obstruída • Orifício de controle de óleo obstruído Sistema de válvulas lubrificado incorretamente Sistema de válvulas lubrificado corretamente
  • 3. DIAGNOSE DE DEFEITOS 21-3 CBR900RR 13. Acelere o motor em alta rotação. • Pistão ou cilindro desgastado • Tipo incorreto de combustível • Excesso de carvão na câmara de combustão • Ponto de ignição muito avançado (módulo de controle da ignição defeituoso) • Mistura pobre Batida de pino Normal 12. Verifique se o motor superaquece. • Baixo nível de líquido de arrefecimento • Motor da ventoinha não funciona (interruptor do motor da ventoinha defeituoso) • Termostato engripado na posição fechada • Excesso de carvão na câmara de combustão • Uso de combustível de baixa qualidade • Embreagem patinando • Tipo incorreto de combustível Superaquecimento Causa possível BAIXO DESEMPENHO EM BAIXAS ROTAÇÕES E MARCHA LENTA 1. Verifique o ponto de ignição. • Ponto de ignição incorreto Incorreto Causa possível 2. Verifique a sincronização da válvula de partida. • Verifique o Capítulo 5 Incorreta 6. Efetue o teste de faísca. • Vela de ignição defeituosa • Vela de ignição úmida ou suja com carvão • Módulo de controle da ignição defeituoso • Bobina de ignição defeituosa • Cabo da vela quebrado ou em curto • Interruptor de emergência defeituoso • Gerador de pulsos defeituoso • Interruptor de ignição defeituoso • Fiação do sistema de ignição solta ou desconectada Fraca ou intermitente Há faísca Não superaquece Correto 3. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo 5) Anormal Normal 4. Inspecione o injetor de combustível. • Verifique o capítulo 5 Anormal Normal 5. Verifique se existe entrada falsa de ar no tubo de admissão. • Presilhas dos isolantes frouxas • Isolante danificado Entrada falsa de ar Sem entrada falsa de ar Correto
  • 4. DIAGNOSE DE DEFEITOS 21-4 CBR900RR BAIXO DESEMPENHO EM ALTAS ROTAÇÕES 1. Verifique o ponto de ignição. • Módulo de controle da ignição defeituoso Incorreto Possível causa 2. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo 5) Anormal 3. Verifique o injetor de combustível. • Verifique o capítulo 5 Anormal 4. Verifique a sincronização das válvulas. • Engrenagem de comando instalada incorretamente Incorreta 5. Verifique a mola da válvula. • Mola defeituosa Fraca Em boas condições DIRIGIBILIDADE INADEQUADA 1. A direção está pesada. • Porca da coluna da direção muito apertada • Rolamentos da coluna de direção danificados 2. Trepidação das rodas. • Folga excessiva dos rolamentos • Aro empenado • Cubo da roda instalado incorretamente • Rolamento da articulação do braço oscilante excessivamente desgastado • Chassi empenado 3. A motocicleta puxa para um lado. • Amortecedor defeituoso • Rodas dianteira e traseira desalinhadas • Garfo empenado • Braço oscilante empenado • Eixo empenado Possível causa Correto Correto Normal Correta
  • 5. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 CBR900RR COMO USAR ESTE MANUAL Este manual de serviço descreve os procedimentos de serviço para a CBR900RR (954 cc). Siga as recomendações da Tabela de Manutenção (Capítulo 3) para garantir condições perfeitas de funcionamento da motocicleta. A 1ª manutenção programada é muito importante, pois irá compensar os desgastes iniciais que ocorrem durante o período de amaciamento. Os Capítulos 1 e 3 aplicam-se à motocicleta inteira. O Capítulo 2 apresenta os procedimentos de remoção/instalação de componentes que podem ser necessárias para efetuar os serviços descritos nos capítulos subseqüentes. Os Capítulos 4 a 19 apresentam as peças da motocicleta, agrupadas de acordo com sua localização. Localize o capítulo desejado nesta página. Em seguida, consulte o índice apresentado na primeira página do capítulo selecionado. A maioria dos capítulos apresenta uma ilustração do sistema ou conjunto, as informações de serviço e a diagnose de defeitos. As páginas seguintes apresentam procedimentos mais detalhados. Se a causa do problema for desconhecida, consulte o Capítulo 21, “Diagnose de Defeitos”. MOTO HONDA DA AMAZÔNIA LTDA. Departamento de Serviços Pós-Venda Setor de Publicações Técnicas TODAS AS INFORMAÇÕES, ILUSTRAÇÕES, PROCEDIMENTOS E ESPECIFICAÇÕES APRESENTADAS NESTA PUBLICAÇÃO SÃO BASEADAS NAS INFORMAÇÕES MAIS RECENTES DISPONÍVEIS SOBRE O PRODUTO NO MOMENTO DA APROVAÇÃO DA IMPRESSÃO. A MOTO HONDA DA AMAZÔNIA LTDA RESERVA-SE O DIREITO DE ALTERAR AS CARACTERÍSTICAS DO PRODUTO A QUALQUER MOMENTO E SEM PRÉVIO AVISO, SEM QUE ISTO INCORRA EM QUAISQUER OBRIGAÇÕES. NENHUMA PARTE DESTA PUBLICAÇÃO PODE SER REPRODUZIDA SEM AUTORIZAÇÃO PRÉVIA POR ESCRITO. ÍNDICE GERAL INFORMAÇÕES GERAIS CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO MANUTENÇÃO SISTEMA DE LUBRIFICAÇÃO SISTEMA DE COMBUSTÍVEL (INJEÇÃO DE COMBUSTIVEL PROGRAMADA) SISTEMA DE ARREFECIMENTO REMOÇÃO/INSTALAÇÃO DO MOTOR CABEÇOTE/VÁLVULAS EMBREAGEM/ARTICULAÇÃO DE MUDANÇA DE MARCHAS ALTERNADOR/EMBREAGEM DE PARTIDA CARCAÇA DO MOTOR/PISTÃO/CILINDRO ÁRVORE DE MANIVELAS/ TRANSMISSÃO RODA DIANTEIRA/SUSPENSÃO/ SISTEMA DE DIREÇÃO RODA TRASEIRA/SUSPENSÃO FREIO HIDRÁULICO BATERIA/SISTEMA DE CARGA 17SISTEMA DE IGNIÇÃO 18PARTIDA ELÉTRICA 19LUZES/INDICADORES/INTERRUPTORES 20DIAGRAMAS ELÉTRICOS 21DIAGNOSE DE DEFEITOS SISTEMAELÉTRICOCHASSIMOTORESISTEMADETRANSMISSÃO
