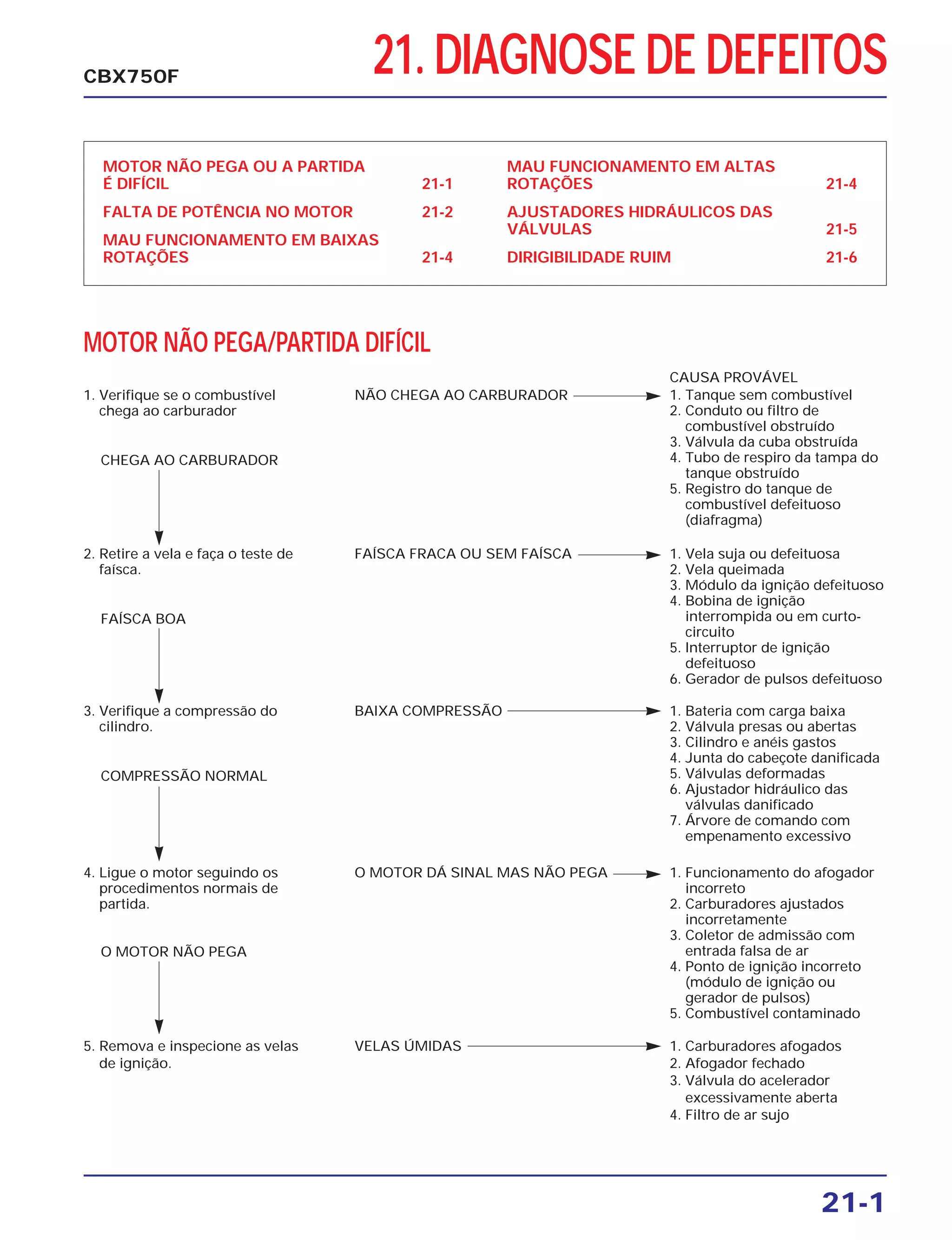

MOTOR NÃO PEGA OU A PARTIDA
É DIFÍCIL 21-1
FALTA DE POTÊNCIA NO MOTOR 21-2
MAU FUNCIONAMENTO EM BAIXAS
ROTAÇÕES 21-4
MAU FUNCIONAMENTO EM ALTAS
ROTAÇÕES 21-4
AJUSTADORES HIDRÁULICOS DAS
VÁLVULAS 21-5
DIRIGIBILIDADE RUIM 21-6
MOTOR NÃO PEGA/PARTIDA DIFÍCIL
1. Verifique se o combustível
chega ao carburador
CHEGA AO CARBURADOR
NÃO CHEGA AO CARBURADOR
CAUSA PROVÁVEL
1. Tanque sem combustível
2. Conduto ou filtro de
combustível obstruído
3. Válvula da cuba obstruída
4. Tubo de respiro da tampa do
tanque obstruído
5. Registro do tanque de
combustível defeituoso
(diafragma)
2. Retire a vela e faça o teste de
faísca.
FAÍSCA BOA
FAÍSCA FRACA OU SEM FAÍSCA 1. Vela suja ou defeituosa
2. Vela queimada
3. Módulo da ignição defeituoso
4. Bobina de ignição
interrompida ou em curto-
circuito
5. Interruptor de ignição
defeituoso
6. Gerador de pulsos defeituoso
3. Verifique a compressão do
cilindro.
COMPRESSÃO NORMAL
BAIXA COMPRESSÃO 1. Bateria com carga baixa
2. Válvula presas ou abertas
3. Cilindro e anéis gastos
4. Junta do cabeçote danificada
5. Válvulas deformadas
6. Ajustador hidráulico das
válvulas danificado
7. Árvore de comando com
empenamento excessivo
4. Ligue o motor seguindo os
procedimentos normais de
partida.
O MOTOR NÃO PEGA
O MOTOR DÁ SINAL MAS NÃO PEGA 1. Funcionamento do afogador
incorreto
2. Carburadores ajustados
incorretamente
3. Coletor de admissão com
entrada falsa de ar
4. Ponto de ignição incorreto
(módulo de ignição ou
gerador de pulsos)
5. Combustível contaminado
5. Remova e inspecione as velas
de ignição.
VELAS ÚMIDAS 1. Carburadores afogados
2. Afogador fechado
3. Válvula do acelerador
excessivamente aberta
4. Filtro de ar sujo
21-1
CBX750F 21. DIAGNOSE DE DEFEITOS
DIAGNOSE DE DEFEITOS

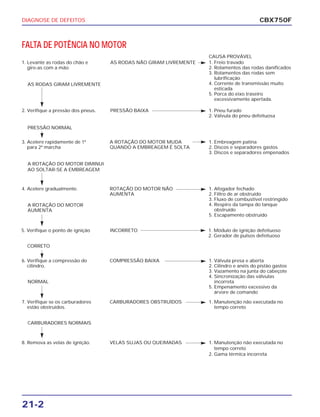

21-2
CBX750F
FALTA DE POTÊNCIA NO MOTOR
1. Levante as rodas do chão e
gire-as com a mão
AS RODAS GIRAM LIVREMENTE
AS RODAS NÃO GIRAM LIVREMENTE
CAUSA PROVÁVEL
1. Freio travado
2. Rolamentos das rodas danificados
3. Rolamentos das rodas sem
lubrificação
4. Corrente de transmissão muito
esticada
5. Porca do eixo traseiro
excessivamente apertada.
2. Verifique a pressão dos pneus.
PRESSÃO NORMAL
PRESSÃO BAIXA 1. Pneu furado
2. Válvula do pneu defeituosa
3. Acelere rapidamente de 1ª
para 2ª marcha
A ROTAÇÃO DO MOTOR DIMINUI
AO SOLTAR-SE A EMBREAGEM
A ROTAÇÃO DO MOTOR MUDA
QUANDO A EMBREAGEM É SOLTA
1. Embreagem patina
2. Discos e separadores gastos
3. Discos e separadores empenados
4. Acelere gradualmente.
A ROTAÇÃO DO MOTOR
AUMENTA
ROTAÇÃO DO MOTOR NÃO
AUMENTA
1. Afogador fechado
2. Filtro de ar obstruído
3. Fluxo de combustível restringido
4. Respiro da tampa do tanque
obstruído
5. Escapamento obstruído
5. Verifique o ponto de ignição
CORRETO
INCORRETO 1. Módulo de ignição defeituoso
2. Gerador de pulsos defeituoso
6. Verifique a compressão do
cilindro.
NORMAL
COMPRESSÃO BAIXA 1. Válvula presa e aberta
2. Cilindro e anéis do pistão gastos
3. Vazamento na junta do cabeçote
4. Sincronização das válvulas
incorreta
5. Empenamento excessivo da
árvore de comando
7. Verifique se os carburadores
estão obstruídos.
CARBURADORES NORMAIS
CARBURADORES OBSTRUÍDOS 1. Manutenção não executada no
tempo correto
8. Remova as velas de ignição. VELAS SUJAS OU QUEIMADAS 1. Manutenção não executada no
tempo correto
2. Gama térmica incorreta
DIAGNOSE DE DEFEITOS
21-3
CBX750F
VELAS NORMAIS
9. Verifique o nível e as condições
do óleo
CORRETO
INCORRETO 1. Nível de óleo muito alto
2. Nível de óleo muito baixo
3. Óleo contaminado
10. Remova a tampa do cabeçote
e verifique a lubrificação das
válvulas
LUBRIFICAÇÃO NORMAL
LUBRIFICAÇÃO INSUFICIENTE 1. Passagens de óleo obstruídas
2. Tubo de óleo obstruído
11. Verifique a temperatura do
motor.
TEMPERATURA NORMAL
MOTOR COM SUPERAQUECIMENTO 1. Carbonização excessiva na
câmara de combustão
2. Combustível de má qualidade
3. Embreagem patina
12. Acelere rapidamente ou
ande em alta velocidade.
MOTOR NÃO “BATE PINO”
MOTOR “BATE PINO” 1. Cilindro e pistão gastos
2. Combustível de má qualidade
3. Carbonização excessiva na câmara
de combustão
4. Ponto de ignição muito avançado
(módulo de ignição ou gerador de
pulsos defeituoso)
DIAGNOSE DE DEFEITOS
21-4
CBX750F
MAU FUNCIONAMENTO EM BAIXAS ROTAÇÕES
1. Verifique o ponto de ignição e
as árvores de comando
CORRETO
INCORRETO
CAUSA PROVÁVEL
1. Ponto de ignição incorreto
(módulo de ignição ou gerador de
pulsos defeituoso)
2. Verifique a regulagem do
parafuso da mistura.
CORRETA
INCORRETA Consulte o capítulo 4 (Sistema de
alimentação)
3. Verifique se há entrada falsa de
ar nos coletores de admissão
SEM ENTRADA FALSA DE AR
ENTRADA FALSA DE AR 1. Anel de vedação dos coletores
danificado
2. Carburadores soltos
4. Retire as velas e faça o teste
de faísca
VELA NORMAL
FAÍSCA FRACA OU
INTERMITENTE
1. Vela carbonizada, queimada ou
defeituosa
2. Módulo de ignição defeituoso
3. Bobina de ignição defeituosa
4. Gerador de pulsos defeituoso
MAU FUNCIONAMENTO EM ALTAS ROTAÇÕES
1. Verifique o ponto de ignição
CORRETO
INCORRETO
CAUSA PROVÁVEL
1. Módulo de ignição defeituoso
2. Gerador de pulsos defeituoso
2. Desconecte o conduto de
combustível do carburador
O COMBUSTÍVEL FLUI
LIVREMENTE
FLUXO DE COMBUSTÍVEL
RESTRINGIDO
1. Falta de combustível no tanque
2. Conduto de combustível obstruído
3. Respiro da tampa do tanque
obstruído
4. Registro de combustível obstruído
3. Remova os carburadores e
verifique se os giclês estão
obstruídos.
NORMAIS
OBSTRUÍDOS 1. Limpe-os
4. Verifique a sincronização das
válvulas
CORRETA
INCORRETA 1. Engrenagem de comando
instalada incorretamente
5. Verifique tensão das molas das
válvulas
TENSÃO CORRETA
TENSÃO INCORRETA 1. Molas das válvulas defeituosas
DIAGNOSE DE DEFEITOS
21-5
CBX750F
AJUSTADORES HIDRÁULICOS DAS VÁLVULAS
RUÍDOS NAS VÁLVULAS
Acione o motor dez vezes seguidas ou dirija a motocicleta durante cinco minutos com o motor a 3000 rpm
1. Verifique o nível e as
condições do óleo
ÓLEO CORRETO
INCORRETO
CAUSA PROVÁVEL
1. Nível de óleo muito baixo
2. Óleo contaminado
3. Filtro de óleo contaminado
2. Verifique a pressão do óleo
PRESSÃO NORMAL
PRESSÃO BAIXA 1. Passagens de óleo obstruídas
2. Dosador de óleo obstruído
3. Remova a tampa do
cabeçote, as tampas das
câmaras de óleo e verifique a
lubrificação
LUBRIFICAÇÃO NORMAL
LUBRIFICAÇÃO INSUFICIENTE 1. Conduto de óleo obstruídos
2. Anel de vedação defeituoso
3. Tampas das câmaras de óleo
danificadas
4. Remova os ajustadores e
inspecione-os
CORRETOS
INCORRETOS 1. Êmbolo travando
2. Ajustadores danificados
3. Válvula do ajustador danificada
1. Acione o motor de partida por
alguns minutos
FALTA DE POTÊNCIA NO MOTOR
O MOTOR NÃO FUNCIONA
O MOTOR FUNCIONA 1. Bolhas de ar no óleo quando este
funciona em altas rotações
2. Verifique a pressão do óleo
PRESSÃO NORMAL
PRESSÃO BAIXA 1. Nível de óleo baixo
2. Passagens de óleo obstruídas
3. Óleo contaminado
4. Fluido de óleo obstruído
3. Remova os ajustadores e
inspecione-os
INCORRETOS 1. Ajustadores danificados
DIAGNOSE DE DEFEITOS

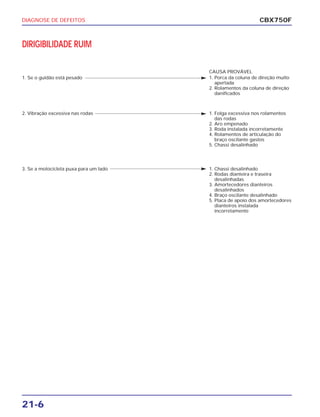

21-6
CBX750F
DIRIGIBILIDADE RUIM
1. Se o guidão está pesado
CAUSA PROVÁVEL
1. Porca da coluna de direção muito
apertada
2. Rolamentos da coluna de direção
danificados
2. Vibração excessiva nas rodas 1. Folga excessiva nos rolamentos
das rodas
2. Aro empenado
3. Roda instalada incorretamente
4. Rolamentos de articulação do
braço oscilante gastos
5. Chassi desalinhado
3. Se a motocicleta puxa para um lado 1. Chassi desalinhado
2. Rodas dianteira e traseira
desalinhadas
3. Amortecedores dianteiros
desalinhados
4. Braço oscilante desalinhado
5. Placa de apoio dos amortecedores
dianteiros instalada
incorretamente
DIAGNOSE DE DEFEITOS

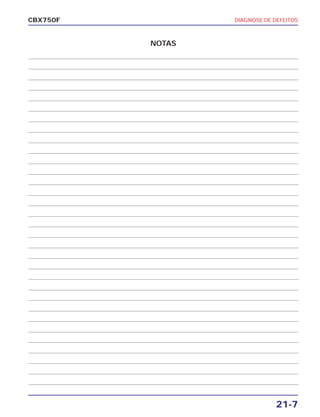

21-7
CBX750F
NOTAS

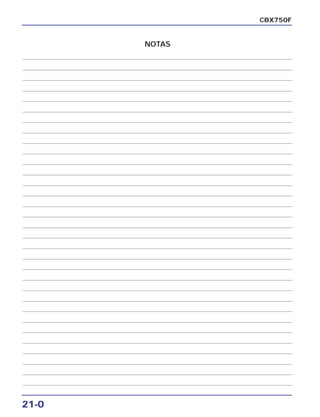

21-0
CBX750F
NOTAS
SUPLEMENTO CBX750F INDY ‘90 ~
SUPLEMENTO CBX750F - ‘87 ~ ‘90
DIAGNOSE DE DEFEITOS
INTERRUPTORES/BUZINA/SISTEMA
DE ILUMINAÇÃO
DIAGRAMA ELÉTRICO
CBX750F

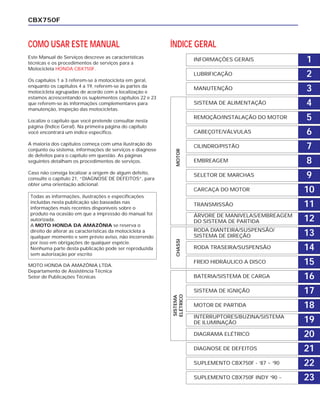

COMO USAR ESTE MANUAL
Este Manual de Serviços descreve as características
técnicas e os procedimentos de serviços para a
Motocicleta HONDA CBX750F.
Os capítulos 1 a 3 referem-se à motocicleta em geral,
enquanto os capítulos 4 a 19, referem-se às partes da
motocicleta agrupadas de acordo com a localização e
estamos acrescentando os suplementos capítulos 22 e 23
que referem-se às informações complementares para
manutenção, inspeção das motocicletas.
Localize o capítulo que você pretende consultar nesta
página (Índice Geral). Na primeira página do capítulo
você encontrará um índice especifico.
A maioria dos capítulos começa com uma ilustração do
conjunto ou sistema, informações de serviços e diagnose
de defeitos para o capítulo em questão. As páginas
seguintes detalham os procedimentos de serviços.
Caso não consiga localizar a origem de algum defeito,
consulte o capítulo 21, “DIAGNOSE DE DEFEITOS”, para
obter uma orientação adicional.
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Assistência Técnica
Setor de Publicações Técnicas
Todas as informações, ilustrações e especificações
incluídas nesta publicação são baseadas nas
informações mais recentes disponíveis sobre o
produto na ocasião em que a impressão do manual foi
autorizada.
A MOTO HONDA DA AMAZÔNIA se reserva o
direito de alterar as características da motocicleta a
qualquer momento e sem prévio aviso, não incorrendo
por isso em obrigações de qualquer espécie.
Nenhuma parte desta publicação pode ser reproduzida
sem autorização por escrito
1INFORMAÇÕES GERAIS
2LUBRIFICAÇÃO
3MANUTENÇÃO
4SISTEMA DE ALIMENTAÇÃO
5REMOÇÃO/INSTALAÇÃO DO MOTOR
6CABEÇOTE/VÁLVULAS
7CILINDRO/PISTÃO
8EMBREAGEM
9SELETOR DE MARCHAS
10CARCAÇA DO MOTOR
11TRANSMISSÃO
12ÁRVORE DE MANIVELAS/EMBREAGEM
DO SISTEMA DE PARTIDA
13RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
14RODA TRASEIRA/SUSPENSÃO
15FREIO HIDRÁULICO A DISCO
16BATERIA/SISTEMA DE CARGA
17SISTEMA DE IGNIÇÃO
19
20
21
22
23
18MOTOR DE PARTIDA
ÍNDICE GERAL
SISTEMA
ELÉTRICO
CHASSIMOTOR

Mais conteúdo relacionado

Mais procurados

Manual de serviço cb400 (1980) ms.001 05-80 informac
Manual de serviço cb400 (1980)   ms.001 05-80 informacManual de serviço cb400 (1980)   ms.001 05-80 informac
Manual de serviço cb400 (1980) ms.001 05-80 informac
Thiago Huari

Manual de serviço cb600 f hornet manivelas
Manual de serviço cb600 f hornet manivelasManual de serviço cb600 f hornet manivelas
Manual de serviço cb600 f hornet manivelas
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreageManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Thiago Huari

Manual serviço biz125 ks es 00 x6b-kss-001 cabecote
Manual serviço biz125 ks es   00 x6b-kss-001 cabecoteManual serviço biz125 ks es   00 x6b-kss-001 cabecote
Manual serviço biz125 ks es 00 x6b-kss-001 cabecote
Thiago Huari

Manual serviço c 100 biz - 00 x6b-gce-761 cabecote
Manual serviço c 100 biz - 00 x6b-gce-761 cabecoteManual serviço c 100 biz - 00 x6b-gce-761 cabecote
Manual serviço c 100 biz - 00 x6b-gce-761 cabecote
Thiago Huari

Manual de serviço cbx750 f manivela
Manual de serviço cbx750 f manivelaManual de serviço cbx750 f manivela
Manual de serviço cbx750 f manivela
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecoteManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Thiago Huari

Manual de serviço cbx750 f partida
Manual de serviço cbx750 f partidaManual de serviço cbx750 f partida
Manual de serviço cbx750 f partida
Thiago Huari

Manual de serviço cbr600 f(1) (~1997) arrefeci
Manual de serviço cbr600 f(1) (~1997) arrefeciManual de serviço cbr600 f(1) (~1997) arrefeci
Manual de serviço cbr600 f(1) (~1997) arrefeci
Thiago Huari

Manual de serviço cg125 titan ks es cg125 cargo cilindro
Manual de serviço cg125 titan ks es cg125 cargo cilindroManual de serviço cg125 titan ks es cg125 cargo cilindro
Manual de serviço cg125 titan ks es cg125 cargo cilindro
Thiago Huari

Manual de serviço cb600 f hornet inf gerais
Manual de serviço cb600 f hornet inf geraisManual de serviço cb600 f hornet inf gerais
Manual de serviço cb600 f hornet inf gerais
Thiago Huari

Manual serviço biz125 ks es 00 x6b-kss-001 cilindro
Manual serviço biz125 ks es   00 x6b-kss-001 cilindroManual serviço biz125 ks es   00 x6b-kss-001 cilindro
Manual serviço biz125 ks es 00 x6b-kss-001 cilindro
Thiago Huari

Manual de serviço cg150 titan ks es esd cabecote
Manual de serviço cg150 titan ks es esd cabecoteManual de serviço cg150 titan ks es esd cabecote
Manual de serviço cg150 titan ks es esd cabecote
Thiago Huari

Manual serviço biz125 ks es 00 x6b-kss-001 manutencao
Manual serviço biz125 ks es   00 x6b-kss-001 manutencaoManual serviço biz125 ks es   00 x6b-kss-001 manutencao
Manual serviço biz125 ks es 00 x6b-kss-001 manutencao
Thiago Huari

Manual serviço 125 ecco
Manual serviço 125 eccoManual serviço 125 ecco
Manual serviço 125 ecco
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cilindro
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cilindroManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cilindro
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cilindro
Thiago Huari

Manual de serviço cb400 (1980) ms.001 05-80 manivela
Manual de serviço cb400 (1980)   ms.001 05-80 manivelaManual de serviço cb400 (1980)   ms.001 05-80 manivela
Manual de serviço cb400 (1980) ms.001 05-80 manivela
Thiago Huari

Manual de serviço cbx750 f ignicao
Manual de serviço cbx750 f ignicaoManual de serviço cbx750 f ignicao
Manual de serviço cbx750 f ignicao
Thiago Huari

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro
Thiago Huari

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem
Thiago Huari


Mais procurados (20)

Manual de serviço cb400 (1980) ms.001 05-80 informac
Manual de serviço cb400 (1980)   ms.001 05-80 informacManual de serviço cb400 (1980)   ms.001 05-80 informac
Manual de serviço cb400 (1980) ms.001 05-80 informac

Manual de serviço cb600 f hornet manivelas
Manual de serviço cb600 f hornet manivelasManual de serviço cb600 f hornet manivelas
Manual de serviço cb600 f hornet manivelas

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreageManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage

Manual serviço biz125 ks es 00 x6b-kss-001 cabecote
Manual serviço biz125 ks es   00 x6b-kss-001 cabecoteManual serviço biz125 ks es   00 x6b-kss-001 cabecote
Manual serviço biz125 ks es 00 x6b-kss-001 cabecote

Manual serviço c 100 biz - 00 x6b-gce-761 cabecote
Manual serviço c 100 biz - 00 x6b-gce-761 cabecoteManual serviço c 100 biz - 00 x6b-gce-761 cabecote
Manual serviço c 100 biz - 00 x6b-gce-761 cabecote

Manual de serviço cbx750 f manivela
Manual de serviço cbx750 f manivelaManual de serviço cbx750 f manivela
Manual de serviço cbx750 f manivela

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecoteManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote

Manual de serviço cbx750 f partida
Manual de serviço cbx750 f partidaManual de serviço cbx750 f partida
Manual de serviço cbx750 f partida

Manual de serviço cbr600 f(1) (~1997) arrefeci
Manual de serviço cbr600 f(1) (~1997) arrefeciManual de serviço cbr600 f(1) (~1997) arrefeci
Manual de serviço cbr600 f(1) (~1997) arrefeci

Manual de serviço cg125 titan ks es cg125 cargo cilindro
Manual de serviço cg125 titan ks es cg125 cargo cilindroManual de serviço cg125 titan ks es cg125 cargo cilindro
Manual de serviço cg125 titan ks es cg125 cargo cilindro

Manual de serviço cb600 f hornet inf gerais
Manual de serviço cb600 f hornet inf geraisManual de serviço cb600 f hornet inf gerais
Manual de serviço cb600 f hornet inf gerais

Manual serviço biz125 ks es 00 x6b-kss-001 cilindro
Manual serviço biz125 ks es   00 x6b-kss-001 cilindroManual serviço biz125 ks es   00 x6b-kss-001 cilindro
Manual serviço biz125 ks es 00 x6b-kss-001 cilindro

Manual de serviço cg150 titan ks es esd cabecote
Manual de serviço cg150 titan ks es esd cabecoteManual de serviço cg150 titan ks es esd cabecote
Manual de serviço cg150 titan ks es esd cabecote

Manual serviço biz125 ks es 00 x6b-kss-001 manutencao
Manual serviço biz125 ks es   00 x6b-kss-001 manutencaoManual serviço biz125 ks es   00 x6b-kss-001 manutencao
Manual serviço biz125 ks es 00 x6b-kss-001 manutencao

Manual serviço 125 ecco
Manual serviço 125 eccoManual serviço 125 ecco
Manual serviço 125 ecco

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cilindro
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cilindroManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cilindro
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cilindro

Manual de serviço cb400 (1980) ms.001 05-80 manivela
Manual de serviço cb400 (1980)   ms.001 05-80 manivelaManual de serviço cb400 (1980)   ms.001 05-80 manivela
Manual de serviço cb400 (1980) ms.001 05-80 manivela

Manual de serviço cbx750 f ignicao
Manual de serviço cbx750 f ignicaoManual de serviço cbx750 f ignicao
Manual de serviço cbx750 f ignicao

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem


Destaque

Manual de serviço cbx750 f (1990) informac
Manual de serviço cbx750 f (1990) informacManual de serviço cbx750 f (1990) informac
Manual de serviço cbx750 f (1990) informac
Thiago Huari

Manual de serviço cbx750 f suplem2
Manual de serviço cbx750 f suplem2Manual de serviço cbx750 f suplem2
Manual de serviço cbx750 f suplem2
Thiago Huari

Manual de serviço cbx750 f suplem1
Manual de serviço cbx750 f suplem1Manual de serviço cbx750 f suplem1
Manual de serviço cbx750 f suplem1
Thiago Huari

Manual de serviço cbx750 f diagrama
Manual de serviço cbx750 f diagramaManual de serviço cbx750 f diagrama
Manual de serviço cbx750 f diagrama
Thiago Huari

Manual de serviço cbx750 f (1990) bateria
Manual de serviço cbx750 f (1990) bateriaManual de serviço cbx750 f (1990) bateria
Manual de serviço cbx750 f (1990) bateria
Thiago Huari

Manual do propietário cbx750 f 86_mpmj0871p
Manual do propietário cbx750 f 86_mpmj0871pManual do propietário cbx750 f 86_mpmj0871p
Manual do propietário cbx750 f 86_mpmj0871p
Thiago Huari

Manual do propietário cbx750 f 87~92_mpmj0882p
Manual do propietário cbx750 f 87~92_mpmj0882pManual do propietário cbx750 f 87~92_mpmj0882p
Manual do propietário cbx750 f 87~92_mpmj0882p
Thiago Huari

Manual de serviço cargotod bateria
Manual de serviço cargotod bateriaManual de serviço cargotod bateria
Manual de serviço cargotod bateria
Thiago Huari


Destaque (8)

Manual de serviço cbx750 f (1990) informac
Manual de serviço cbx750 f (1990) informacManual de serviço cbx750 f (1990) informac
Manual de serviço cbx750 f (1990) informac

Manual de serviço cbx750 f suplem2
Manual de serviço cbx750 f suplem2Manual de serviço cbx750 f suplem2
Manual de serviço cbx750 f suplem2

Manual de serviço cbx750 f suplem1
Manual de serviço cbx750 f suplem1Manual de serviço cbx750 f suplem1
Manual de serviço cbx750 f suplem1

Manual de serviço cbx750 f diagrama
Manual de serviço cbx750 f diagramaManual de serviço cbx750 f diagrama
Manual de serviço cbx750 f diagrama

Manual de serviço cbx750 f (1990) bateria
Manual de serviço cbx750 f (1990) bateriaManual de serviço cbx750 f (1990) bateria
Manual de serviço cbx750 f (1990) bateria

Manual do propietário cbx750 f 86_mpmj0871p
Manual do propietário cbx750 f 86_mpmj0871pManual do propietário cbx750 f 86_mpmj0871p
Manual do propietário cbx750 f 86_mpmj0871p

Manual do propietário cbx750 f 87~92_mpmj0882p
Manual do propietário cbx750 f 87~92_mpmj0882pManual do propietário cbx750 f 87~92_mpmj0882p
Manual do propietário cbx750 f 87~92_mpmj0882p

Manual de serviço cargotod bateria
Manual de serviço cargotod bateriaManual de serviço cargotod bateria
Manual de serviço cargotod bateria


Semelhante a Manual de serviço cbx750 f defeito

Manual de serviço nx350 defeitos
Manual de serviço nx350 defeitosManual de serviço nx350 defeitos
Manual de serviço nx350 defeitos
Thiago Huari

Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara   00 x6b-kas-602 defeitosManual de serviço nx350 sahara   00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Thiago Huari

Manual de serviço cb500 00 x6b-my5-001 defeitos
Manual de serviço cb500   00 x6b-my5-001 defeitosManual de serviço cb500   00 x6b-my5-001 defeitos
Manual de serviço cb500 00 x6b-my5-001 defeitos
Thiago Huari

Manual de serviço cb500 defeitos
Manual de serviço cb500 defeitosManual de serviço cb500 defeitos
Manual de serviço cb500 defeitos
Thiago Huari

Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeitoManaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Thiago Huari

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos
Thiago Huari

Manaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeitoManaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeito
Thiago Huari

Manaul de serviço ms cbx250 (2001) defeitos
Manaul de serviço ms cbx250 (2001) defeitosManaul de serviço ms cbx250 (2001) defeitos
Manaul de serviço ms cbx250 (2001) defeitos
Thiago Huari

Manual de serviço nx150 (1989) mskw8891 p defeitos
Manual de serviço nx150 (1989)   mskw8891 p defeitosManual de serviço nx150 (1989)   mskw8891 p defeitos
Manual de serviço nx150 (1989) mskw8891 p defeitos
Thiago Huari

Manual de serviço nx150 defeitos
Manual de serviço nx150 defeitosManual de serviço nx150 defeitos
Manual de serviço nx150 defeitos
Thiago Huari

Manual de serviço vt600 c 00x6b-mz8-601 defeitos
Manual de serviço vt600 c   00x6b-mz8-601 defeitosManual de serviço vt600 c   00x6b-mz8-601 defeitos
Manual de serviço vt600 c 00x6b-mz8-601 defeitos
Thiago Huari

Manual de serviço vt600 c defeitos
Manual de serviço vt600 c defeitosManual de serviço vt600 c defeitos
Manual de serviço vt600 c defeitos
Thiago Huari

Manual de serviço xl125 s (1984) ms437841p defeitos
Manual de serviço xl125 s (1984)   ms437841p defeitosManual de serviço xl125 s (1984)   ms437841p defeitos
Manual de serviço xl125 s (1984) ms437841p defeitos
Thiago Huari

Manual de serviço xls125 defeitos
Manual de serviço xls125 defeitosManual de serviço xls125 defeitos
Manual de serviço xls125 defeitos
Thiago Huari

Manual de serviço xlr125 00 x6b-kfc-601 defeitos
Manual de serviço xlr125   00 x6b-kfc-601 defeitosManual de serviço xlr125   00 x6b-kfc-601 defeitos
Manual de serviço xlr125 00 x6b-kfc-601 defeitos
Thiago Huari

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitosManaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Thiago Huari

Manaul de serviço cbr600 f(3) (2001~) defeito
Manaul de serviço cbr600 f(3) (2001~) defeitoManaul de serviço cbr600 f(3) (2001~) defeito
Manaul de serviço cbr600 f(3) (2001~) defeito
Thiago Huari

Manual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeitoManual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeito
Thiago Huari

Manual de serviço cb450 defeitos
Manual de serviço cb450 defeitosManual de serviço cb450 defeitos
Manual de serviço cb450 defeitos
Thiago Huari

Manual de serviço cb450 e cb450 custom (1983) ms443831 p defeitos
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p defeitosManual de serviço cb450 e cb450 custom (1983)   ms443831 p defeitos
Manual de serviço cb450 e cb450 custom (1983) ms443831 p defeitos
Thiago Huari


Semelhante a Manual de serviço cbx750 f defeito (20)

Manual de serviço nx350 defeitos
Manual de serviço nx350 defeitosManual de serviço nx350 defeitos
Manual de serviço nx350 defeitos

Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara   00 x6b-kas-602 defeitosManual de serviço nx350 sahara   00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos

Manual de serviço cb500 00 x6b-my5-001 defeitos
Manual de serviço cb500   00 x6b-my5-001 defeitosManual de serviço cb500   00 x6b-my5-001 defeitos
Manual de serviço cb500 00 x6b-my5-001 defeitos

Manual de serviço cb500 defeitos
Manual de serviço cb500 defeitosManual de serviço cb500 defeitos
Manual de serviço cb500 defeitos

Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeitoManaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeito

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos

Manaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeitoManaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeito

Manaul de serviço ms cbx250 (2001) defeitos
Manaul de serviço ms cbx250 (2001) defeitosManaul de serviço ms cbx250 (2001) defeitos
Manaul de serviço ms cbx250 (2001) defeitos

Manual de serviço nx150 (1989) mskw8891 p defeitos
Manual de serviço nx150 (1989)   mskw8891 p defeitosManual de serviço nx150 (1989)   mskw8891 p defeitos
Manual de serviço nx150 (1989) mskw8891 p defeitos

Manual de serviço nx150 defeitos
Manual de serviço nx150 defeitosManual de serviço nx150 defeitos
Manual de serviço nx150 defeitos

Manual de serviço vt600 c 00x6b-mz8-601 defeitos
Manual de serviço vt600 c   00x6b-mz8-601 defeitosManual de serviço vt600 c   00x6b-mz8-601 defeitos
Manual de serviço vt600 c 00x6b-mz8-601 defeitos

Manual de serviço vt600 c defeitos
Manual de serviço vt600 c defeitosManual de serviço vt600 c defeitos
Manual de serviço vt600 c defeitos

Manual de serviço xl125 s (1984) ms437841p defeitos
Manual de serviço xl125 s (1984)   ms437841p defeitosManual de serviço xl125 s (1984)   ms437841p defeitos
Manual de serviço xl125 s (1984) ms437841p defeitos

Manual de serviço xls125 defeitos
Manual de serviço xls125 defeitosManual de serviço xls125 defeitos
Manual de serviço xls125 defeitos

Manual de serviço xlr125 00 x6b-kfc-601 defeitos
Manual de serviço xlr125   00 x6b-kfc-601 defeitosManual de serviço xlr125   00 x6b-kfc-601 defeitos
Manual de serviço xlr125 00 x6b-kfc-601 defeitos

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitosManaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos

Manaul de serviço cbr600 f(3) (2001~) defeito
Manaul de serviço cbr600 f(3) (2001~) defeitoManaul de serviço cbr600 f(3) (2001~) defeito
Manaul de serviço cbr600 f(3) (2001~) defeito

Manual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeitoManual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeito

Manual de serviço cb450 defeitos
Manual de serviço cb450 defeitosManual de serviço cb450 defeitos
Manual de serviço cb450 defeitos

Manual de serviço cb450 e cb450 custom (1983) ms443831 p defeitos
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p defeitosManual de serviço cb450 e cb450 custom (1983)   ms443831 p defeitos
Manual de serviço cb450 e cb450 custom (1983) ms443831 p defeitos


Mais de Thiago Huari

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Thiago Huari

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind
Thiago Huari

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao
Thiago Huari

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd
Thiago Huari

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao
Thiago Huari

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice
Thiago Huari

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao
Thiago Huari

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico
Thiago Huari

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama
Thiago Huari

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa
Thiago Huari

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi
Thiago Huari

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa
Thiago Huari

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote
Thiago Huari

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria
Thiago Huari

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemenManual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras3
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras3Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras3
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras3
Thiago Huari


Mais de Thiago Huari (20)

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemenManual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras3
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras3Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras3
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras3


Manual de serviço cbx750 f defeito

  • 1. MOTOR NÃO PEGA OU A PARTIDA É DIFÍCIL 21-1 FALTA DE POTÊNCIA NO MOTOR 21-2 MAU FUNCIONAMENTO EM BAIXAS ROTAÇÕES 21-4 MAU FUNCIONAMENTO EM ALTAS ROTAÇÕES 21-4 AJUSTADORES HIDRÁULICOS DAS VÁLVULAS 21-5 DIRIGIBILIDADE RUIM 21-6 MOTOR NÃO PEGA/PARTIDA DIFÍCIL 1. Verifique se o combustível chega ao carburador CHEGA AO CARBURADOR NÃO CHEGA AO CARBURADOR CAUSA PROVÁVEL 1. Tanque sem combustível 2. Conduto ou filtro de combustível obstruído 3. Válvula da cuba obstruída 4. Tubo de respiro da tampa do tanque obstruído 5. Registro do tanque de combustível defeituoso (diafragma) 2. Retire a vela e faça o teste de faísca. FAÍSCA BOA FAÍSCA FRACA OU SEM FAÍSCA 1. Vela suja ou defeituosa 2. Vela queimada 3. Módulo da ignição defeituoso 4. Bobina de ignição interrompida ou em curto- circuito 5. Interruptor de ignição defeituoso 6. Gerador de pulsos defeituoso 3. Verifique a compressão do cilindro. COMPRESSÃO NORMAL BAIXA COMPRESSÃO 1. Bateria com carga baixa 2. Válvula presas ou abertas 3. Cilindro e anéis gastos 4. Junta do cabeçote danificada 5. Válvulas deformadas 6. Ajustador hidráulico das válvulas danificado 7. Árvore de comando com empenamento excessivo 4. Ligue o motor seguindo os procedimentos normais de partida. O MOTOR NÃO PEGA O MOTOR DÁ SINAL MAS NÃO PEGA 1. Funcionamento do afogador incorreto 2. Carburadores ajustados incorretamente 3. Coletor de admissão com entrada falsa de ar 4. Ponto de ignição incorreto (módulo de ignição ou gerador de pulsos) 5. Combustível contaminado 5. Remova e inspecione as velas de ignição. VELAS ÚMIDAS 1. Carburadores afogados 2. Afogador fechado 3. Válvula do acelerador excessivamente aberta 4. Filtro de ar sujo 21-1 CBX750F 21. DIAGNOSE DE DEFEITOS
  • 2. DIAGNOSE DE DEFEITOS 21-2 CBX750F FALTA DE POTÊNCIA NO MOTOR 1. Levante as rodas do chão e gire-as com a mão AS RODAS GIRAM LIVREMENTE AS RODAS NÃO GIRAM LIVREMENTE CAUSA PROVÁVEL 1. Freio travado 2. Rolamentos das rodas danificados 3. Rolamentos das rodas sem lubrificação 4. Corrente de transmissão muito esticada 5. Porca do eixo traseiro excessivamente apertada. 2. Verifique a pressão dos pneus. PRESSÃO NORMAL PRESSÃO BAIXA 1. Pneu furado 2. Válvula do pneu defeituosa 3. Acelere rapidamente de 1ª para 2ª marcha A ROTAÇÃO DO MOTOR DIMINUI AO SOLTAR-SE A EMBREAGEM A ROTAÇÃO DO MOTOR MUDA QUANDO A EMBREAGEM É SOLTA 1. Embreagem patina 2. Discos e separadores gastos 3. Discos e separadores empenados 4. Acelere gradualmente. A ROTAÇÃO DO MOTOR AUMENTA ROTAÇÃO DO MOTOR NÃO AUMENTA 1. Afogador fechado 2. Filtro de ar obstruído 3. Fluxo de combustível restringido 4. Respiro da tampa do tanque obstruído 5. Escapamento obstruído 5. Verifique o ponto de ignição CORRETO INCORRETO 1. Módulo de ignição defeituoso 2. Gerador de pulsos defeituoso 6. Verifique a compressão do cilindro. NORMAL COMPRESSÃO BAIXA 1. Válvula presa e aberta 2. Cilindro e anéis do pistão gastos 3. Vazamento na junta do cabeçote 4. Sincronização das válvulas incorreta 5. Empenamento excessivo da árvore de comando 7. Verifique se os carburadores estão obstruídos. CARBURADORES NORMAIS CARBURADORES OBSTRUÍDOS 1. Manutenção não executada no tempo correto 8. Remova as velas de ignição. VELAS SUJAS OU QUEIMADAS 1. Manutenção não executada no tempo correto 2. Gama térmica incorreta
  • 3. DIAGNOSE DE DEFEITOS 21-3 CBX750F VELAS NORMAIS 9. Verifique o nível e as condições do óleo CORRETO INCORRETO 1. Nível de óleo muito alto 2. Nível de óleo muito baixo 3. Óleo contaminado 10. Remova a tampa do cabeçote e verifique a lubrificação das válvulas LUBRIFICAÇÃO NORMAL LUBRIFICAÇÃO INSUFICIENTE 1. Passagens de óleo obstruídas 2. Tubo de óleo obstruído 11. Verifique a temperatura do motor. TEMPERATURA NORMAL MOTOR COM SUPERAQUECIMENTO 1. Carbonização excessiva na câmara de combustão 2. Combustível de má qualidade 3. Embreagem patina 12. Acelere rapidamente ou ande em alta velocidade. MOTOR NÃO “BATE PINO” MOTOR “BATE PINO” 1. Cilindro e pistão gastos 2. Combustível de má qualidade 3. Carbonização excessiva na câmara de combustão 4. Ponto de ignição muito avançado (módulo de ignição ou gerador de pulsos defeituoso)
  • 4. DIAGNOSE DE DEFEITOS 21-4 CBX750F MAU FUNCIONAMENTO EM BAIXAS ROTAÇÕES 1. Verifique o ponto de ignição e as árvores de comando CORRETO INCORRETO CAUSA PROVÁVEL 1. Ponto de ignição incorreto (módulo de ignição ou gerador de pulsos defeituoso) 2. Verifique a regulagem do parafuso da mistura. CORRETA INCORRETA Consulte o capítulo 4 (Sistema de alimentação) 3. Verifique se há entrada falsa de ar nos coletores de admissão SEM ENTRADA FALSA DE AR ENTRADA FALSA DE AR 1. Anel de vedação dos coletores danificado 2. Carburadores soltos 4. Retire as velas e faça o teste de faísca VELA NORMAL FAÍSCA FRACA OU INTERMITENTE 1. Vela carbonizada, queimada ou defeituosa 2. Módulo de ignição defeituoso 3. Bobina de ignição defeituosa 4. Gerador de pulsos defeituoso MAU FUNCIONAMENTO EM ALTAS ROTAÇÕES 1. Verifique o ponto de ignição CORRETO INCORRETO CAUSA PROVÁVEL 1. Módulo de ignição defeituoso 2. Gerador de pulsos defeituoso 2. Desconecte o conduto de combustível do carburador O COMBUSTÍVEL FLUI LIVREMENTE FLUXO DE COMBUSTÍVEL RESTRINGIDO 1. Falta de combustível no tanque 2. Conduto de combustível obstruído 3. Respiro da tampa do tanque obstruído 4. Registro de combustível obstruído 3. Remova os carburadores e verifique se os giclês estão obstruídos. NORMAIS OBSTRUÍDOS 1. Limpe-os 4. Verifique a sincronização das válvulas CORRETA INCORRETA 1. Engrenagem de comando instalada incorretamente 5. Verifique tensão das molas das válvulas TENSÃO CORRETA TENSÃO INCORRETA 1. Molas das válvulas defeituosas
  • 5. DIAGNOSE DE DEFEITOS 21-5 CBX750F AJUSTADORES HIDRÁULICOS DAS VÁLVULAS RUÍDOS NAS VÁLVULAS Acione o motor dez vezes seguidas ou dirija a motocicleta durante cinco minutos com o motor a 3000 rpm 1. Verifique o nível e as condições do óleo ÓLEO CORRETO INCORRETO CAUSA PROVÁVEL 1. Nível de óleo muito baixo 2. Óleo contaminado 3. Filtro de óleo contaminado 2. Verifique a pressão do óleo PRESSÃO NORMAL PRESSÃO BAIXA 1. Passagens de óleo obstruídas 2. Dosador de óleo obstruído 3. Remova a tampa do cabeçote, as tampas das câmaras de óleo e verifique a lubrificação LUBRIFICAÇÃO NORMAL LUBRIFICAÇÃO INSUFICIENTE 1. Conduto de óleo obstruídos 2. Anel de vedação defeituoso 3. Tampas das câmaras de óleo danificadas 4. Remova os ajustadores e inspecione-os CORRETOS INCORRETOS 1. Êmbolo travando 2. Ajustadores danificados 3. Válvula do ajustador danificada 1. Acione o motor de partida por alguns minutos FALTA DE POTÊNCIA NO MOTOR O MOTOR NÃO FUNCIONA O MOTOR FUNCIONA 1. Bolhas de ar no óleo quando este funciona em altas rotações 2. Verifique a pressão do óleo PRESSÃO NORMAL PRESSÃO BAIXA 1. Nível de óleo baixo 2. Passagens de óleo obstruídas 3. Óleo contaminado 4. Fluido de óleo obstruído 3. Remova os ajustadores e inspecione-os INCORRETOS 1. Ajustadores danificados
  • 6. DIAGNOSE DE DEFEITOS 21-6 CBX750F DIRIGIBILIDADE RUIM 1. Se o guidão está pesado CAUSA PROVÁVEL 1. Porca da coluna de direção muito apertada 2. Rolamentos da coluna de direção danificados 2. Vibração excessiva nas rodas 1. Folga excessiva nos rolamentos das rodas 2. Aro empenado 3. Roda instalada incorretamente 4. Rolamentos de articulação do braço oscilante gastos 5. Chassi desalinhado 3. Se a motocicleta puxa para um lado 1. Chassi desalinhado 2. Rodas dianteira e traseira desalinhadas 3. Amortecedores dianteiros desalinhados 4. Braço oscilante desalinhado 5. Placa de apoio dos amortecedores dianteiros instalada incorretamente
  • 9. SUPLEMENTO CBX750F INDY ‘90 ~ SUPLEMENTO CBX750F - ‘87 ~ ‘90 DIAGNOSE DE DEFEITOS INTERRUPTORES/BUZINA/SISTEMA DE ILUMINAÇÃO DIAGRAMA ELÉTRICO CBX750F COMO USAR ESTE MANUAL Este Manual de Serviços descreve as características técnicas e os procedimentos de serviços para a Motocicleta HONDA CBX750F. Os capítulos 1 a 3 referem-se à motocicleta em geral, enquanto os capítulos 4 a 19, referem-se às partes da motocicleta agrupadas de acordo com a localização e estamos acrescentando os suplementos capítulos 22 e 23 que referem-se às informações complementares para manutenção, inspeção das motocicletas. Localize o capítulo que você pretende consultar nesta página (Índice Geral). Na primeira página do capítulo você encontrará um índice especifico. A maioria dos capítulos começa com uma ilustração do conjunto ou sistema, informações de serviços e diagnose de defeitos para o capítulo em questão. As páginas seguintes detalham os procedimentos de serviços. Caso não consiga localizar a origem de algum defeito, consulte o capítulo 21, “DIAGNOSE DE DEFEITOS”, para obter uma orientação adicional. MOTO HONDA DA AMAZÔNIA LTDA. Departamento de Assistência Técnica Setor de Publicações Técnicas Todas as informações, ilustrações e especificações incluídas nesta publicação são baseadas nas informações mais recentes disponíveis sobre o produto na ocasião em que a impressão do manual foi autorizada. A MOTO HONDA DA AMAZÔNIA se reserva o direito de alterar as características da motocicleta a qualquer momento e sem prévio aviso, não incorrendo por isso em obrigações de qualquer espécie. Nenhuma parte desta publicação pode ser reproduzida sem autorização por escrito 1INFORMAÇÕES GERAIS 2LUBRIFICAÇÃO 3MANUTENÇÃO 4SISTEMA DE ALIMENTAÇÃO 5REMOÇÃO/INSTALAÇÃO DO MOTOR 6CABEÇOTE/VÁLVULAS 7CILINDRO/PISTÃO 8EMBREAGEM 9SELETOR DE MARCHAS 10CARCAÇA DO MOTOR 11TRANSMISSÃO 12ÁRVORE DE MANIVELAS/EMBREAGEM DO SISTEMA DE PARTIDA 13RODA DIANTEIRA/SUSPENSÃO/ SISTEMA DE DIREÇÃO 14RODA TRASEIRA/SUSPENSÃO 15FREIO HIDRÁULICO A DISCO 16BATERIA/SISTEMA DE CARGA 17SISTEMA DE IGNIÇÃO 19 20 21 22 23 18MOTOR DE PARTIDA ÍNDICE GERAL SISTEMA ELÉTRICO CHASSIMOTOR
