Lista de exercicios resolvidos Analise II
Este documento apresenta uma lista de 10 exercícios resolvidos de Análise Estrutural II, incluindo o cálculo de carregamentos internos, forças em membros de treliças, funções de cortante e momento em vigas, energia potencial elástica e equações de curva elástica de vigas. As soluções utilizam métodos como o Princípio dos Trabalhos Virtuais e Teorema de Castigliano.
Lista de exercicios resolvidos Analise II

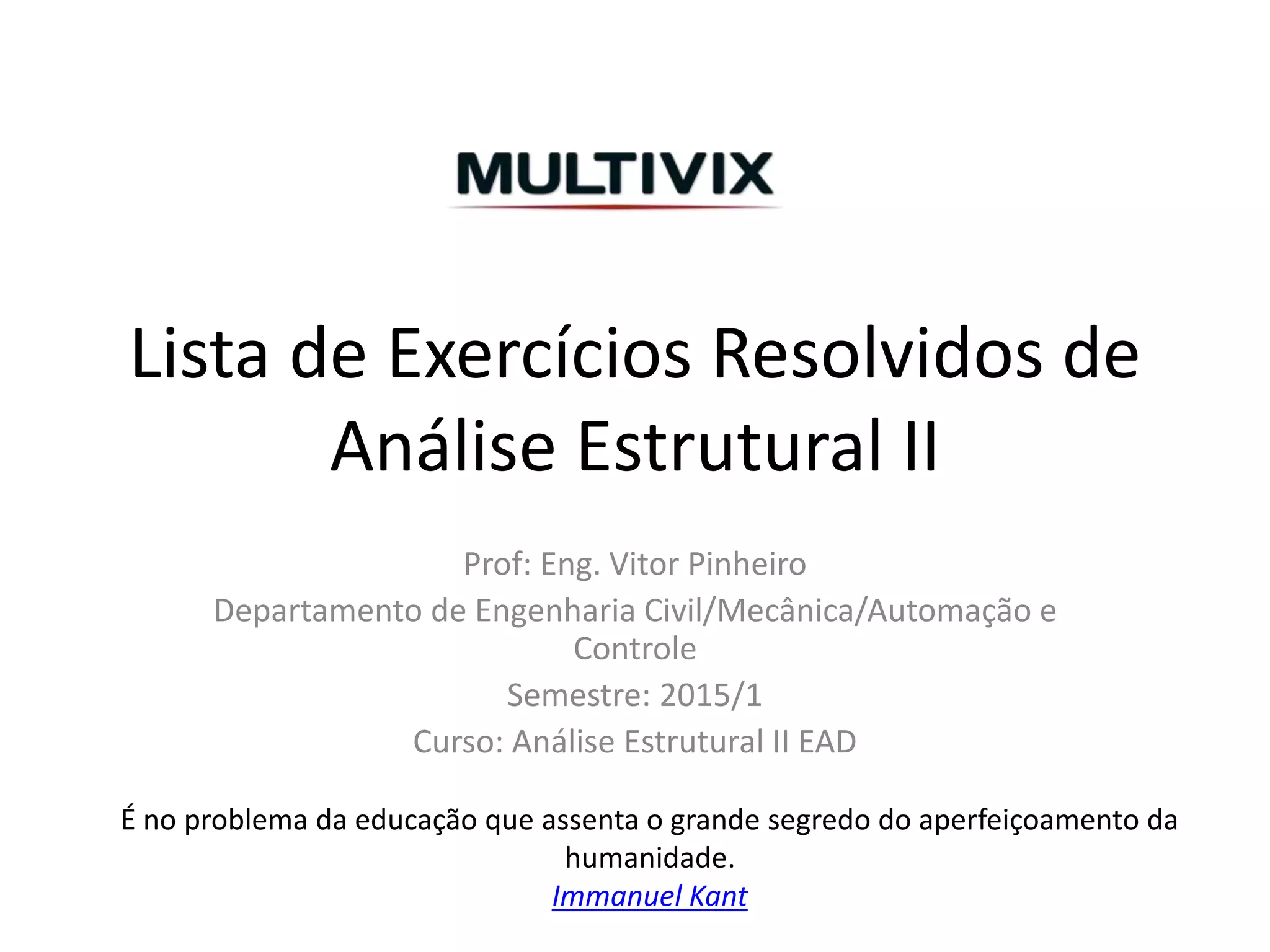

- 1. Lista de ExercíciosResolvidos de Análise Estrutural II Prof: Eng. Vitor Pinheiro Departamento de Engenharia Civil/Mecânica/Automação e Controle Semestre: 2015/1 Curso: Análise Estrutural II EAD É no problema da educação que assenta o grande segredo do aperfeiçoamento da humanidade. Immanuel Kant

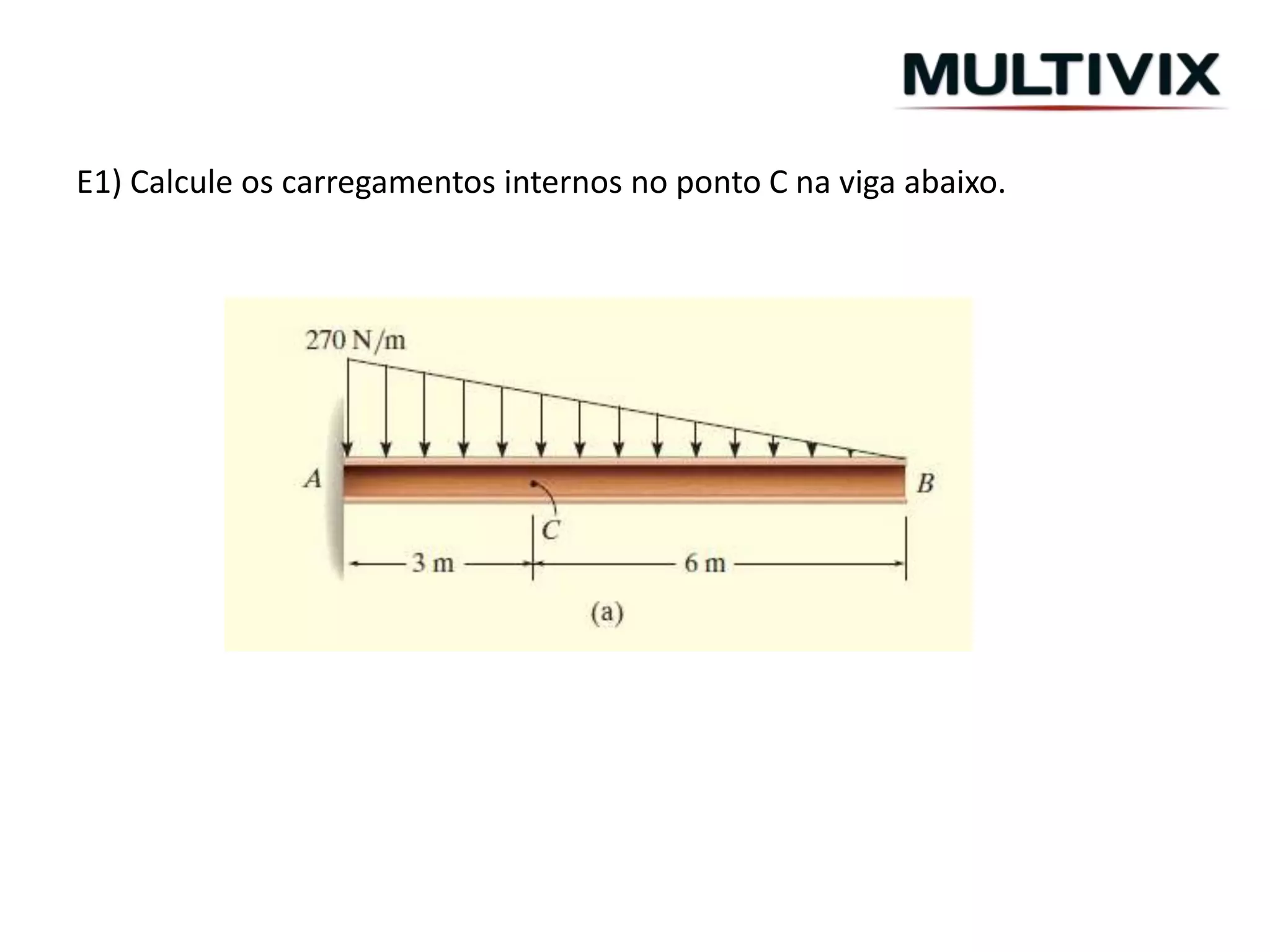

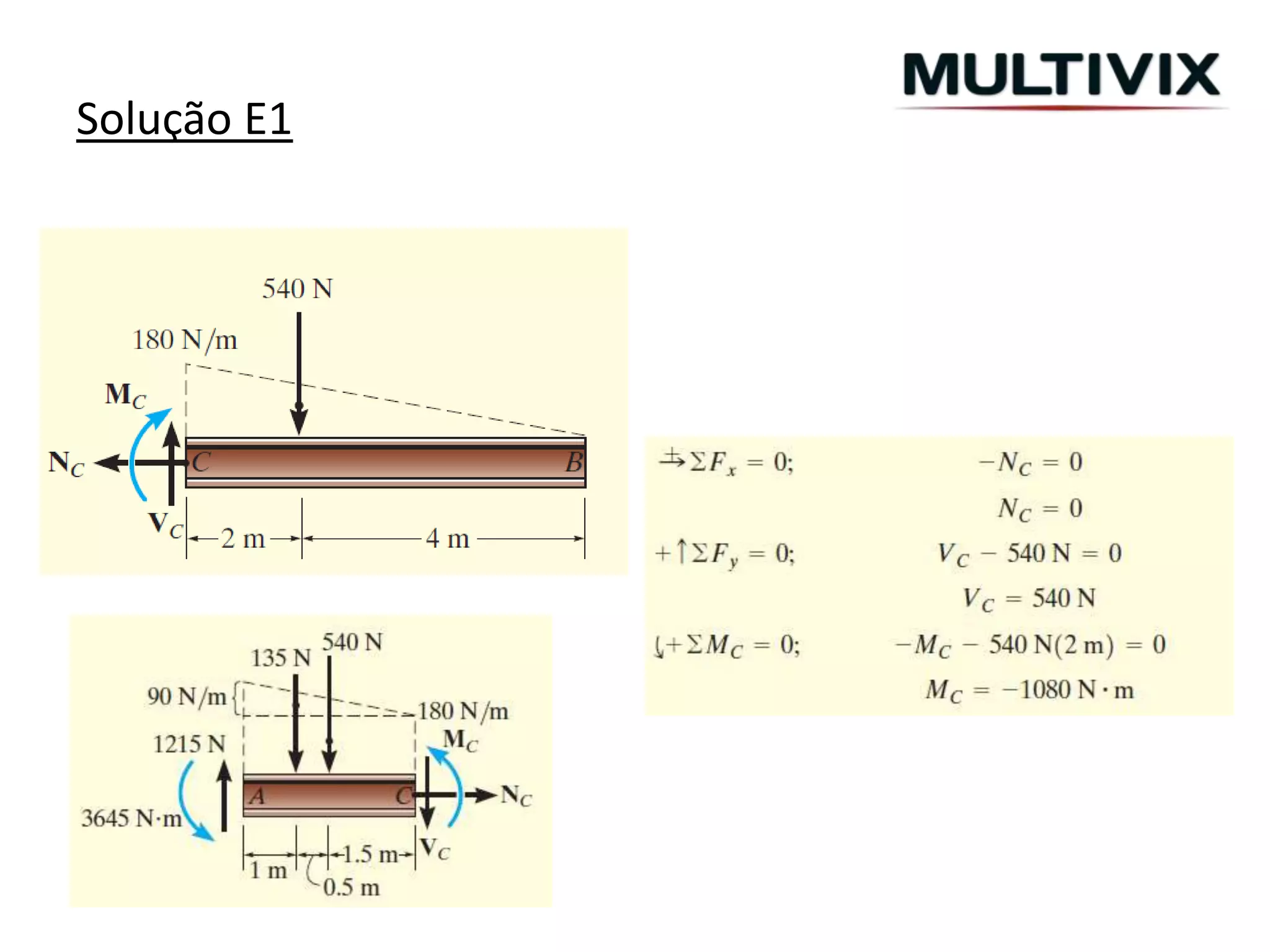

- 2. E1) Calcule oscarregamentos internos no ponto C na viga abaixo.
- 3.

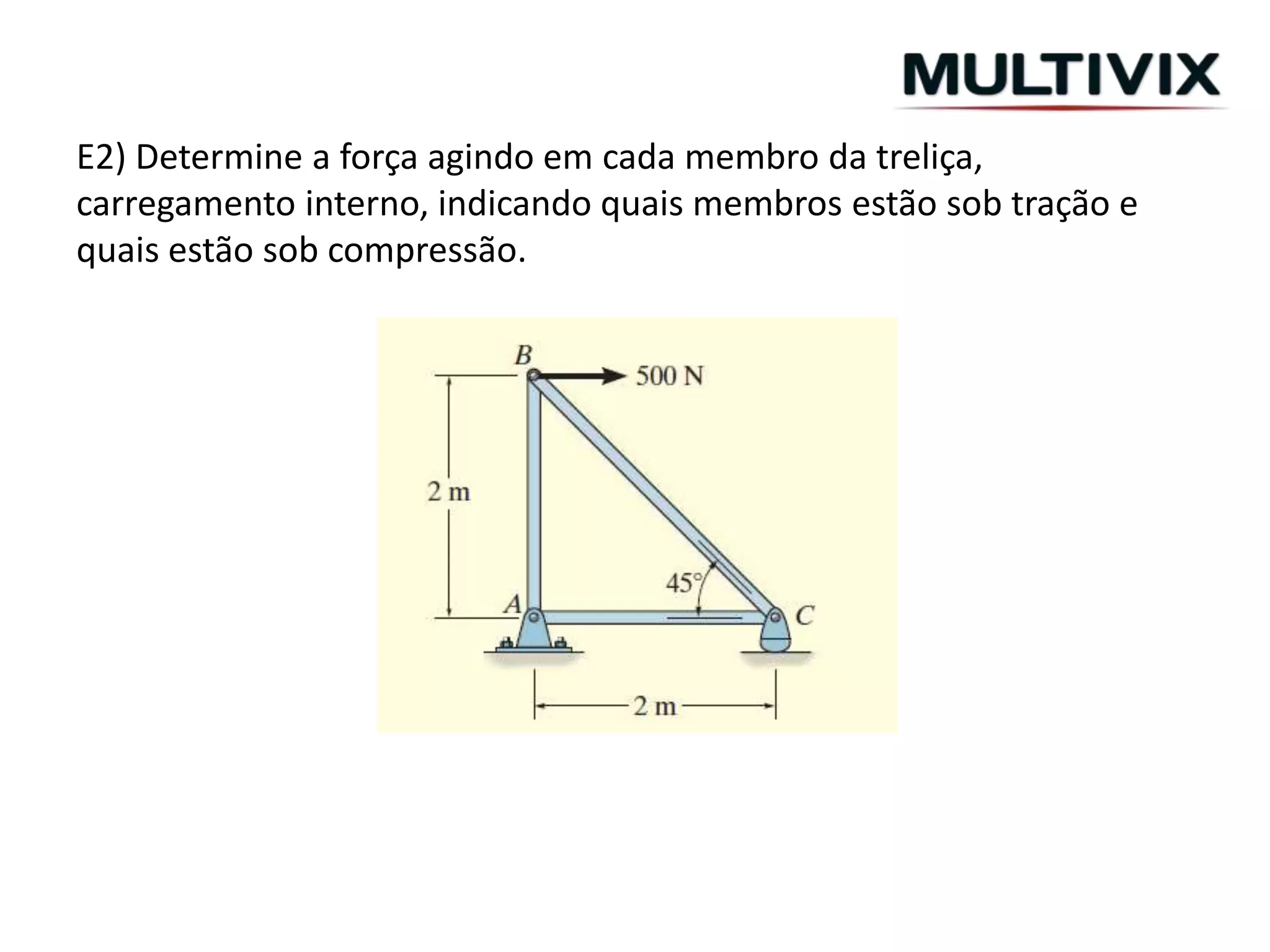

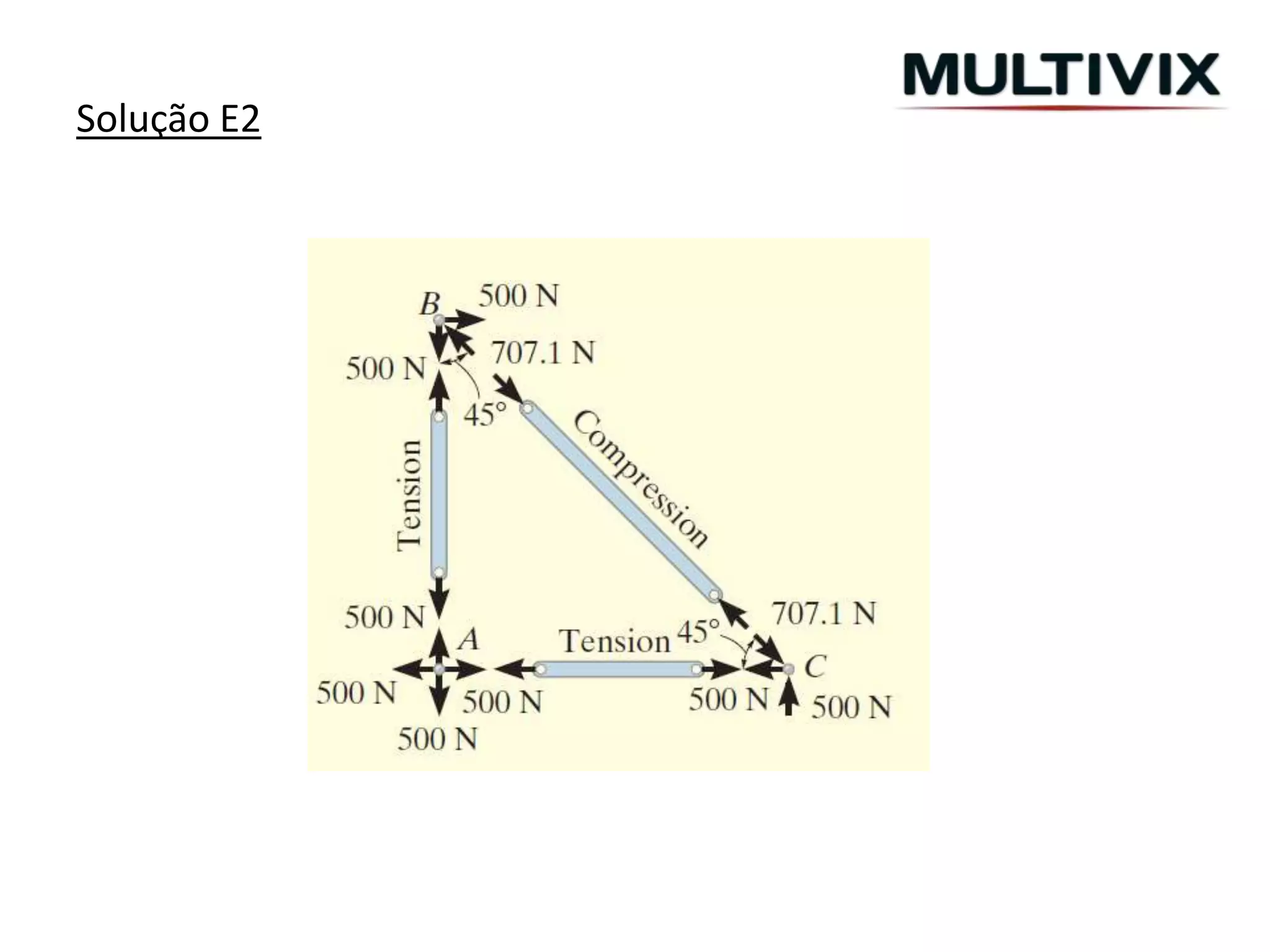

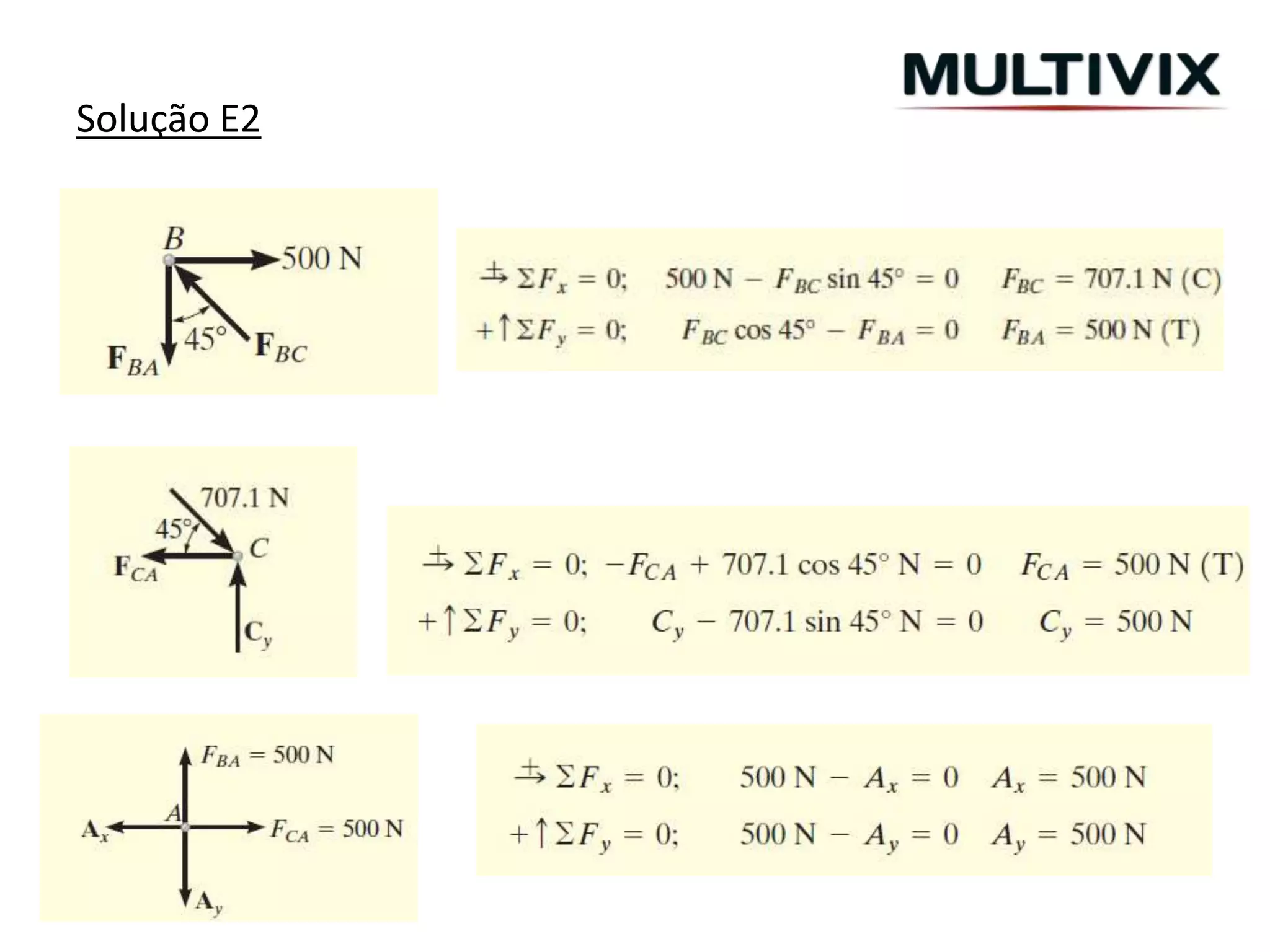

- 4. E2) Determine aforça agindo em cada membro da treliça, carregamento interno, indicando quais membros estão sob tração e quais estão sob compressão.
- 5.
- 6.

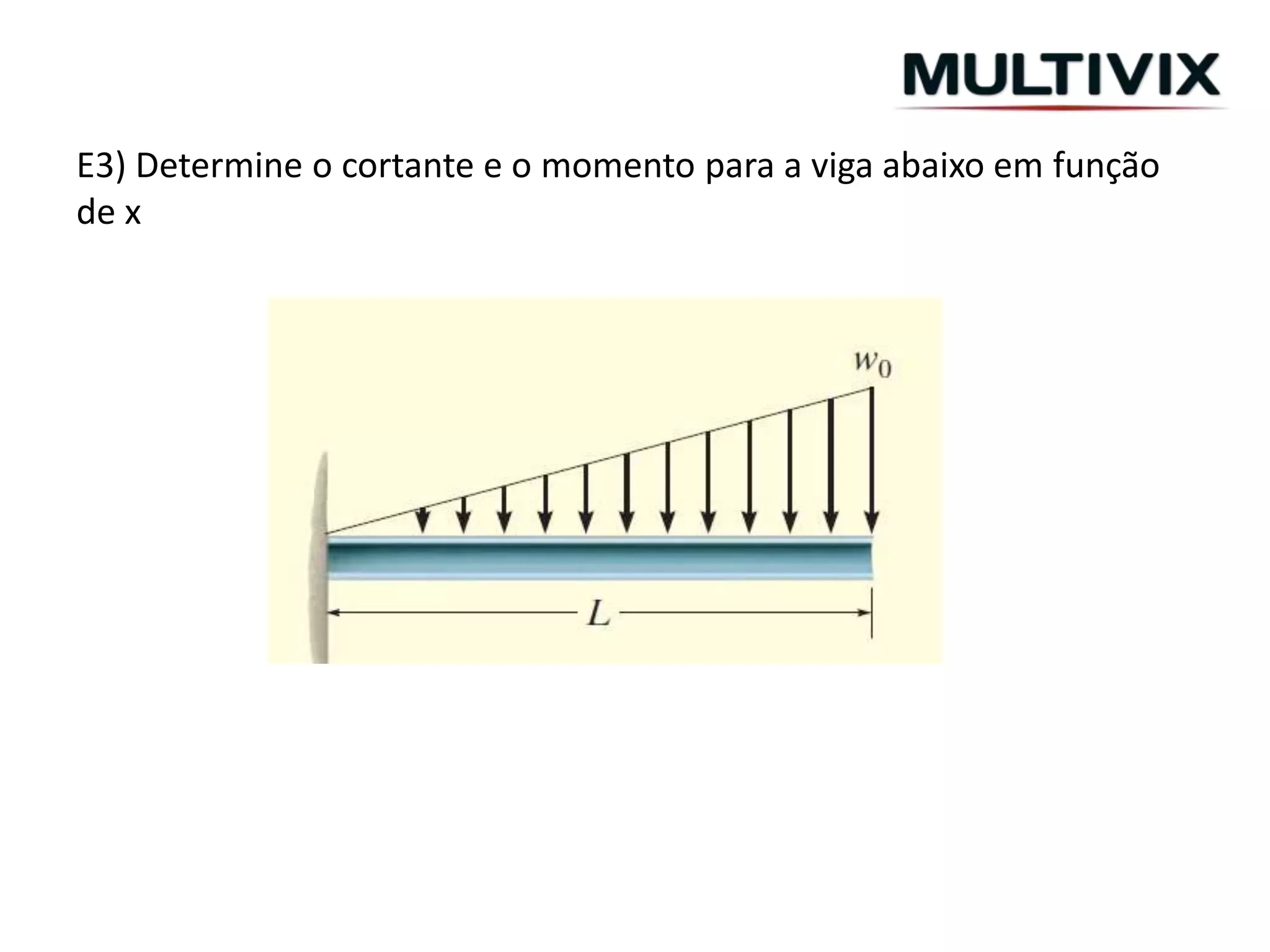

- 7. E3) Determine ocortante e o momento para a viga abaixo em função de x

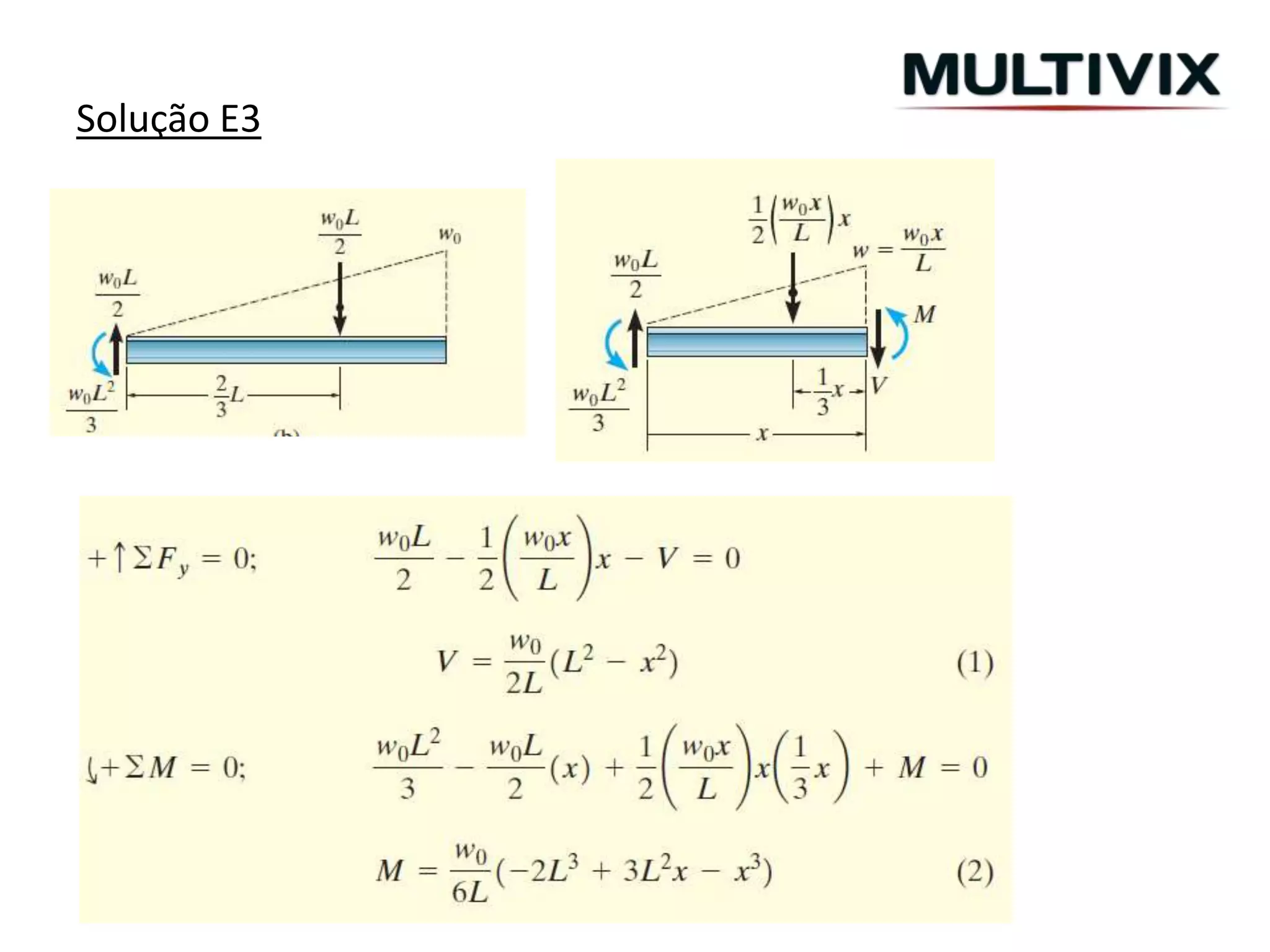

- 8.

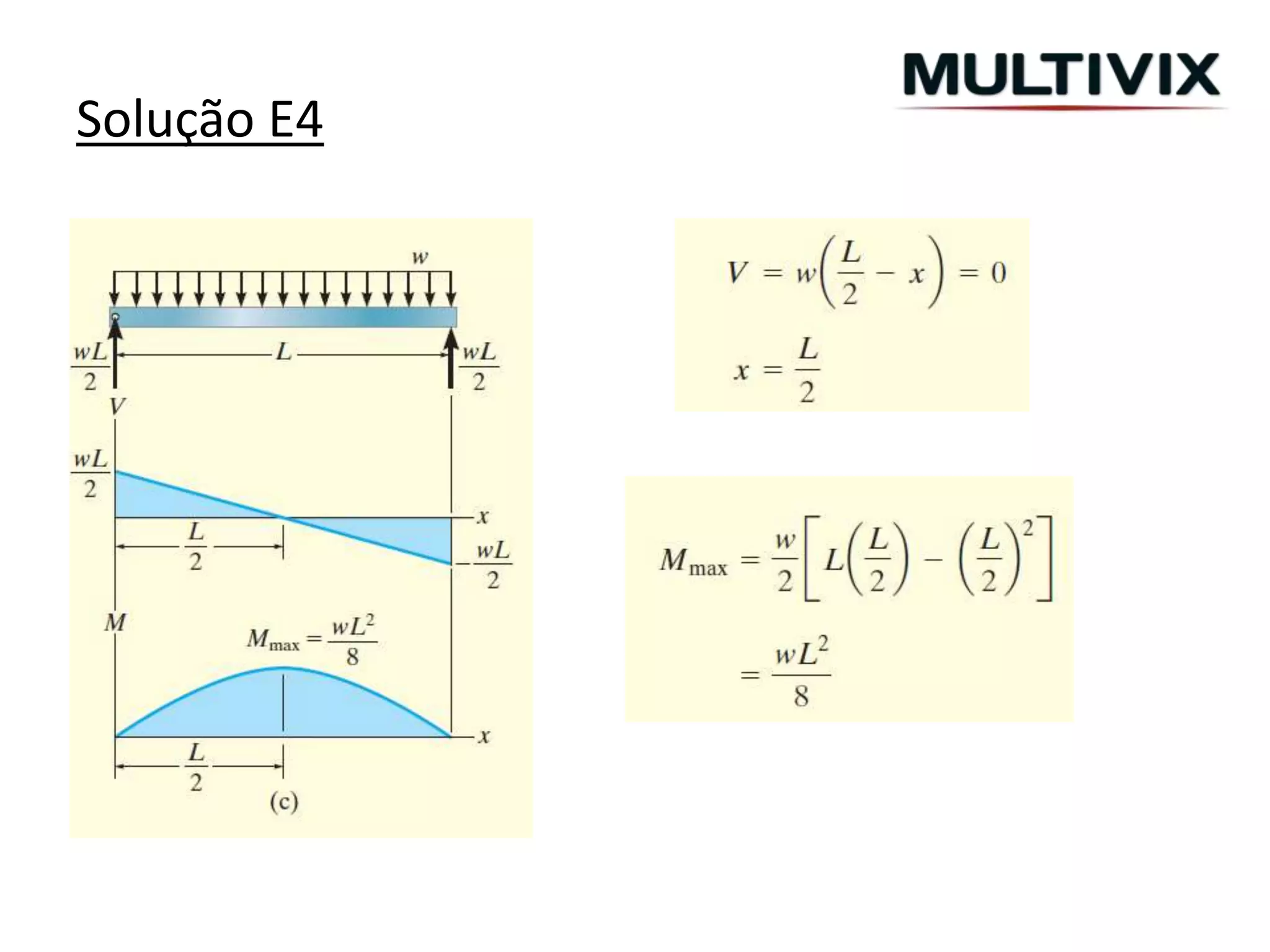

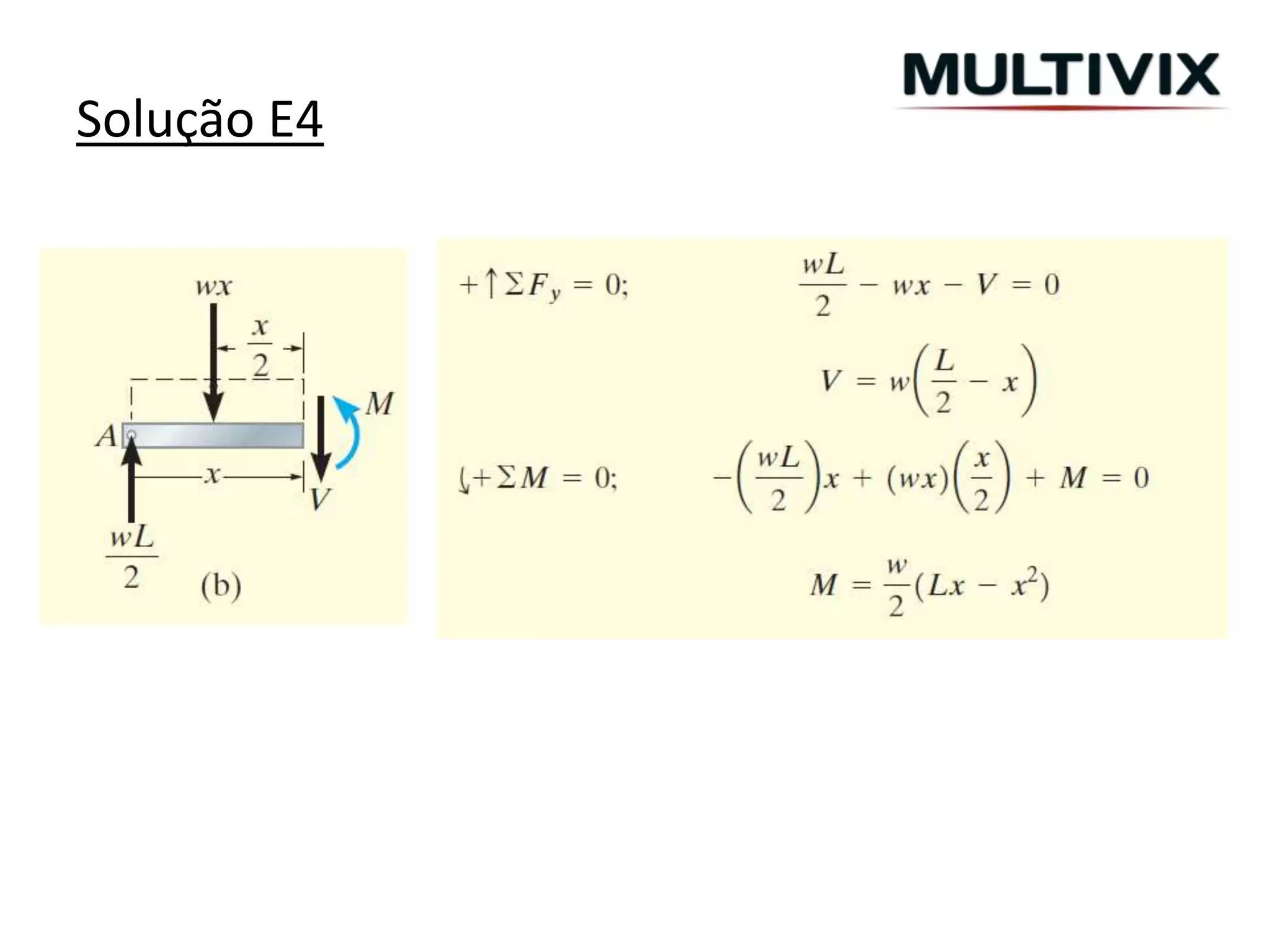

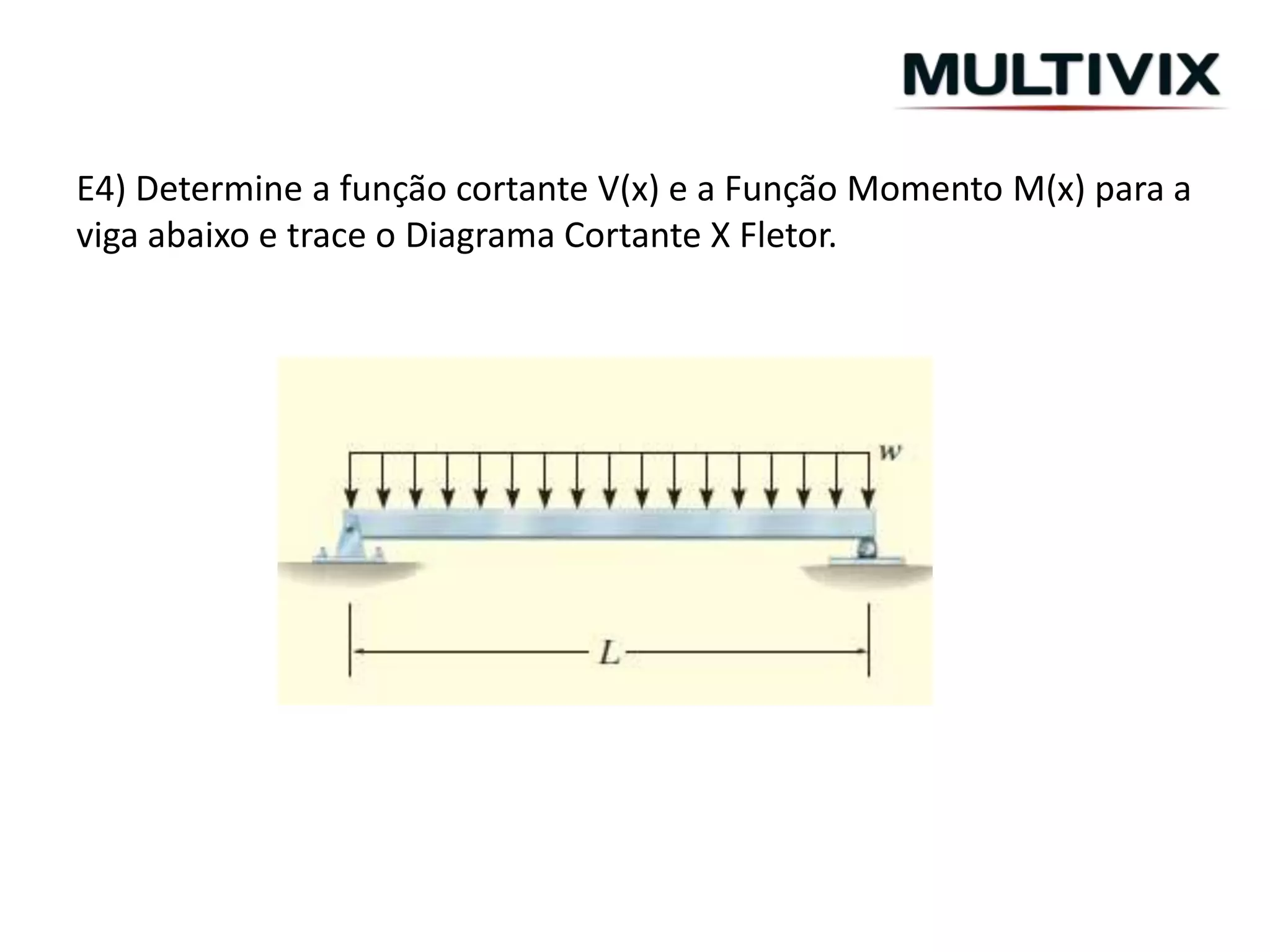

- 9. E4) Determine afunção cortante V(x) e a Função Momento M(x) para a viga abaixo e trace o Diagrama Cortante X Fletor.
- 10.
- 11.

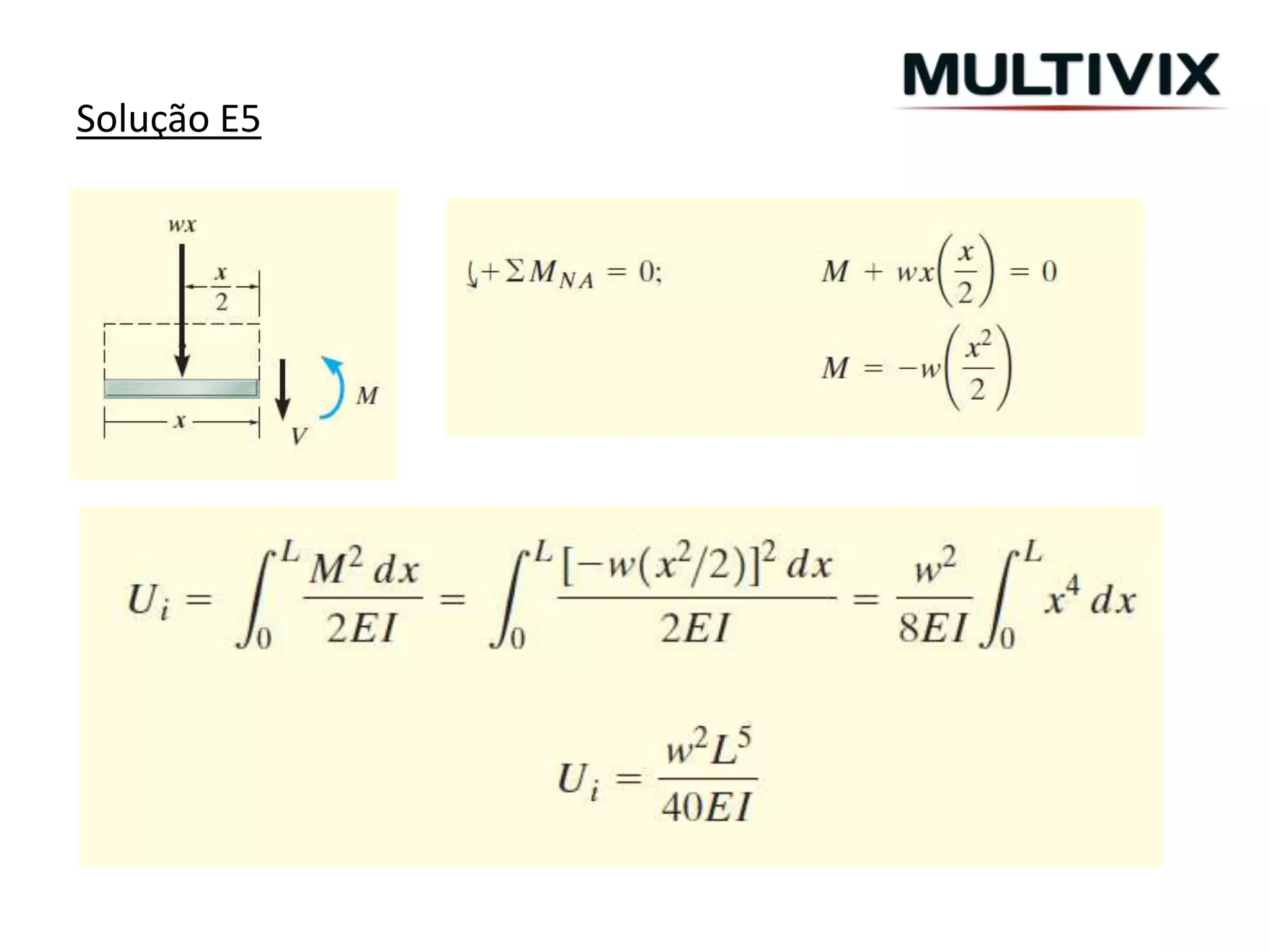

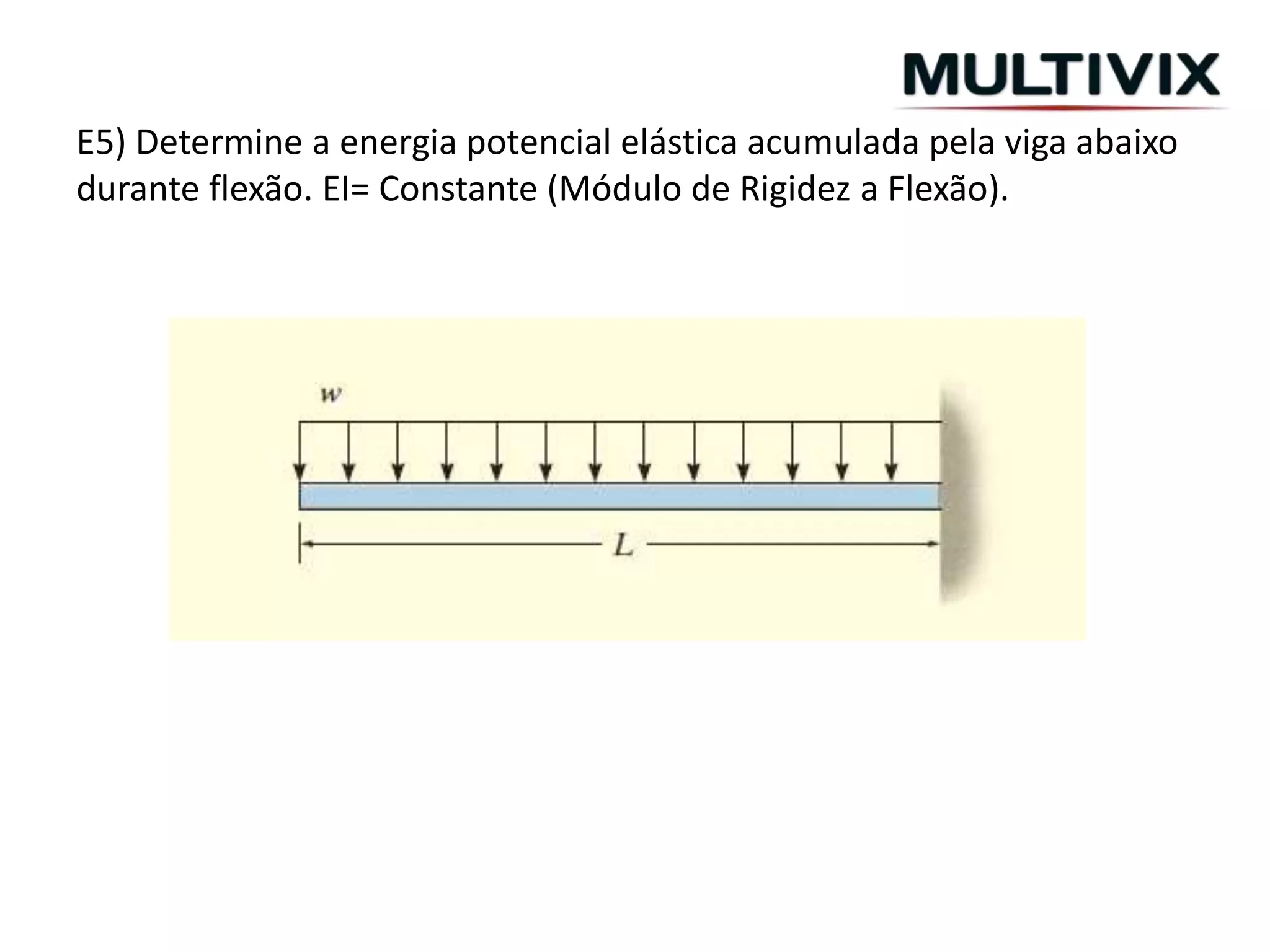

- 12. E5) Determine aenergia potencial elástica acumulada pela viga abaixo durante flexão. EI= Constante (Módulo de Rigidez a Flexão).
- 13.

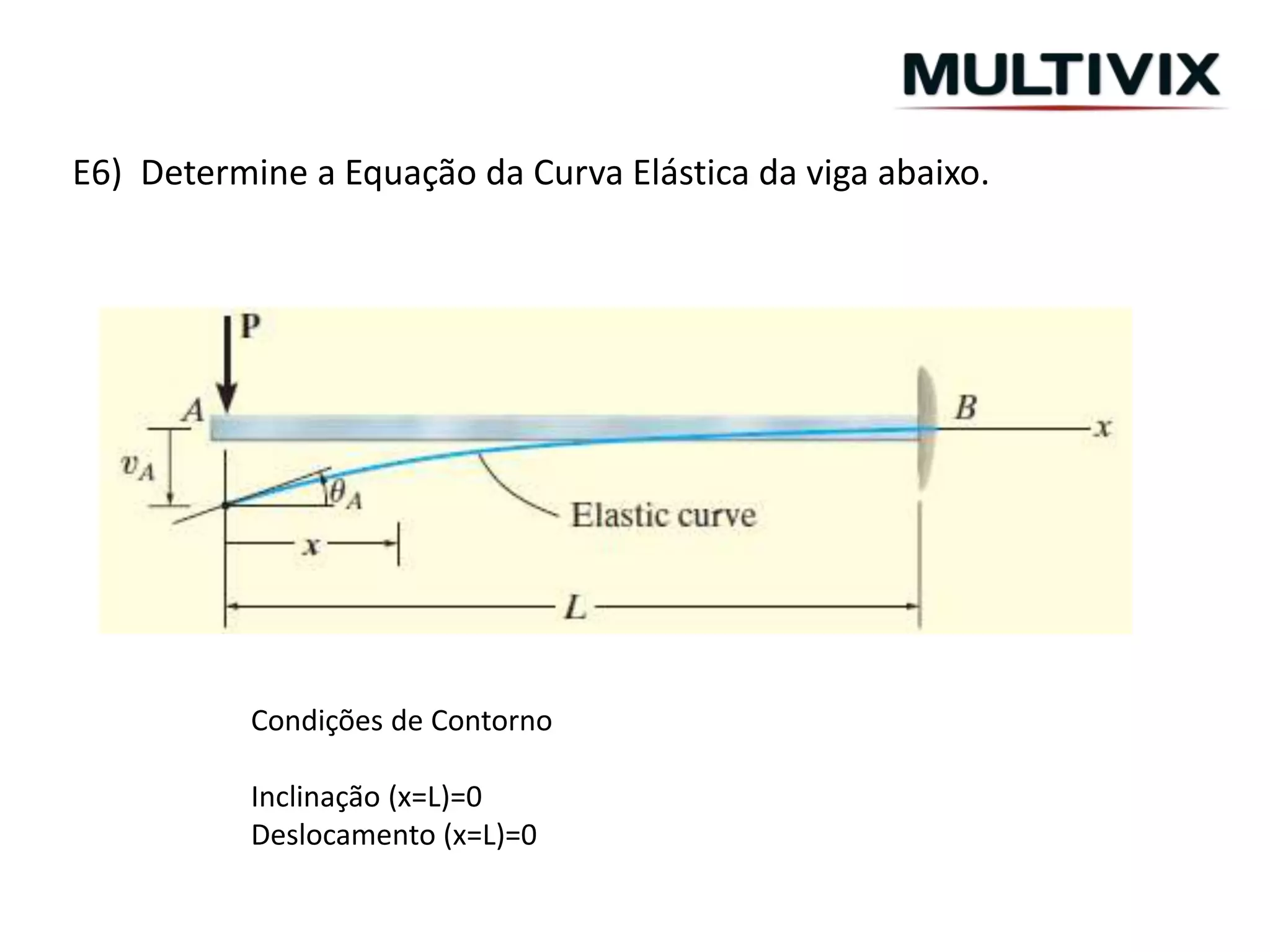

- 14. E6) Determine aEquação da Curva Elástica da viga abaixo. Condições de Contorno Inclinação (x=L)=0 Deslocamento (x=L)=0

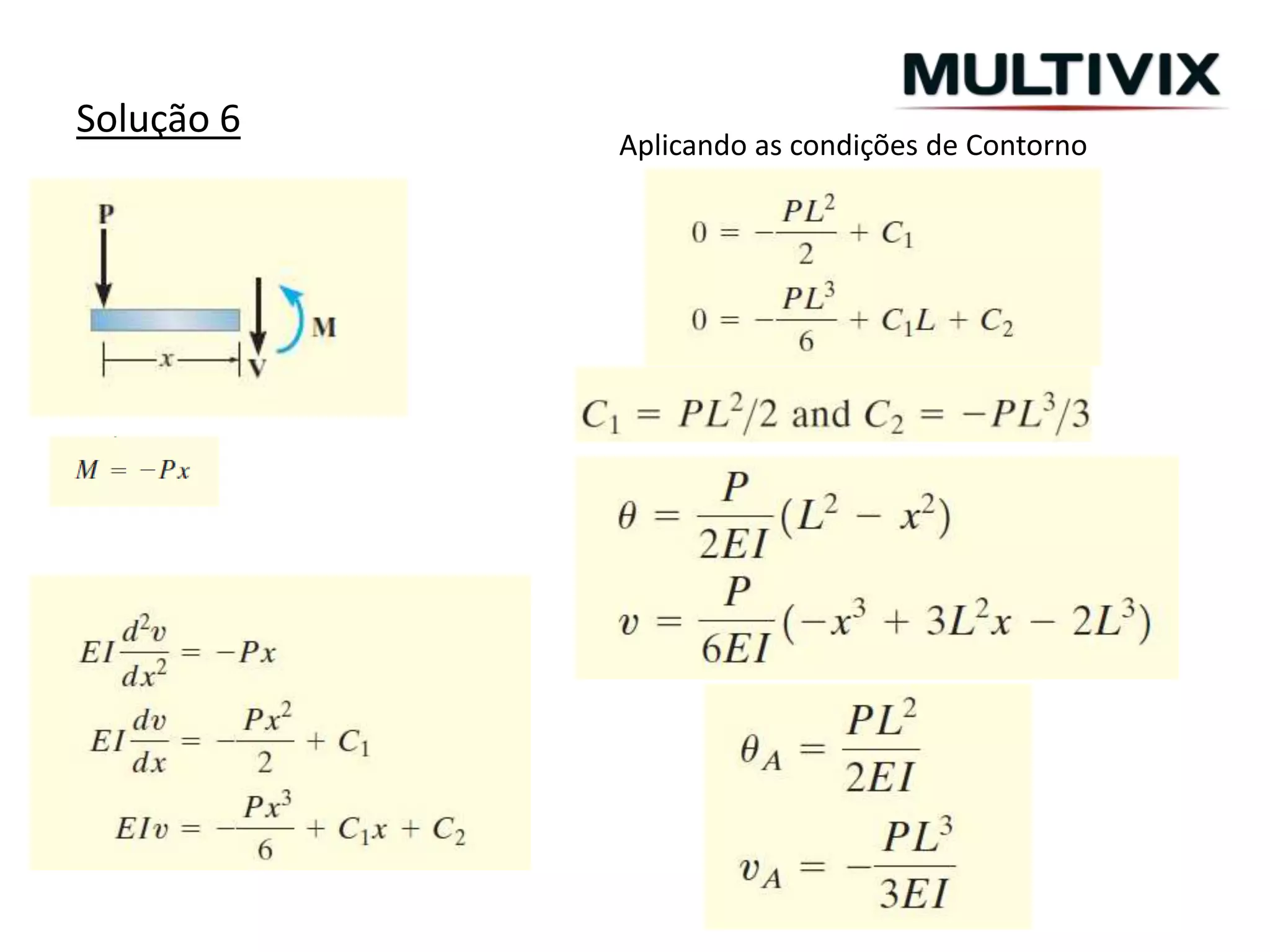

- 15. Solução 6 Aplicando ascondições de Contorno

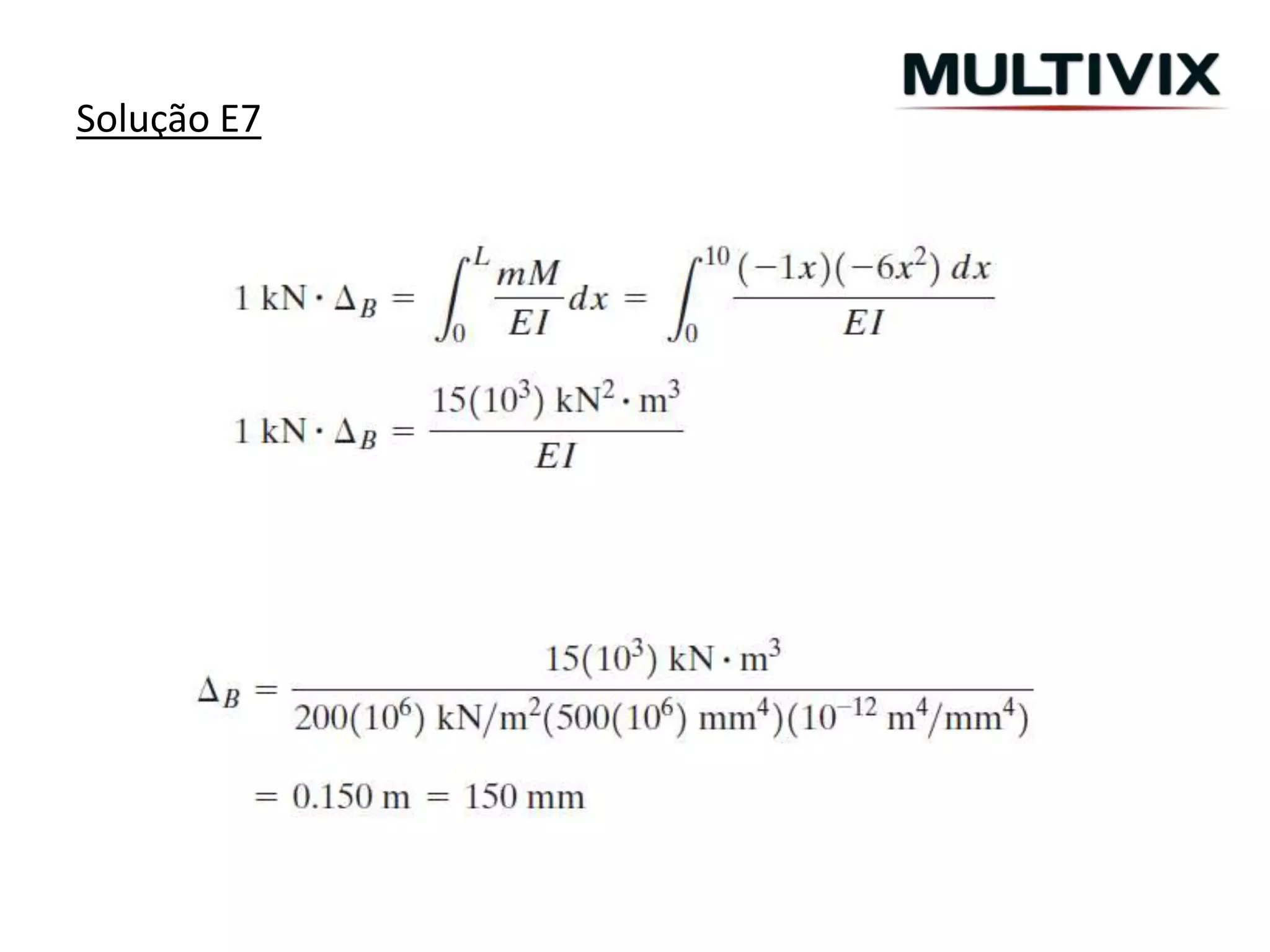

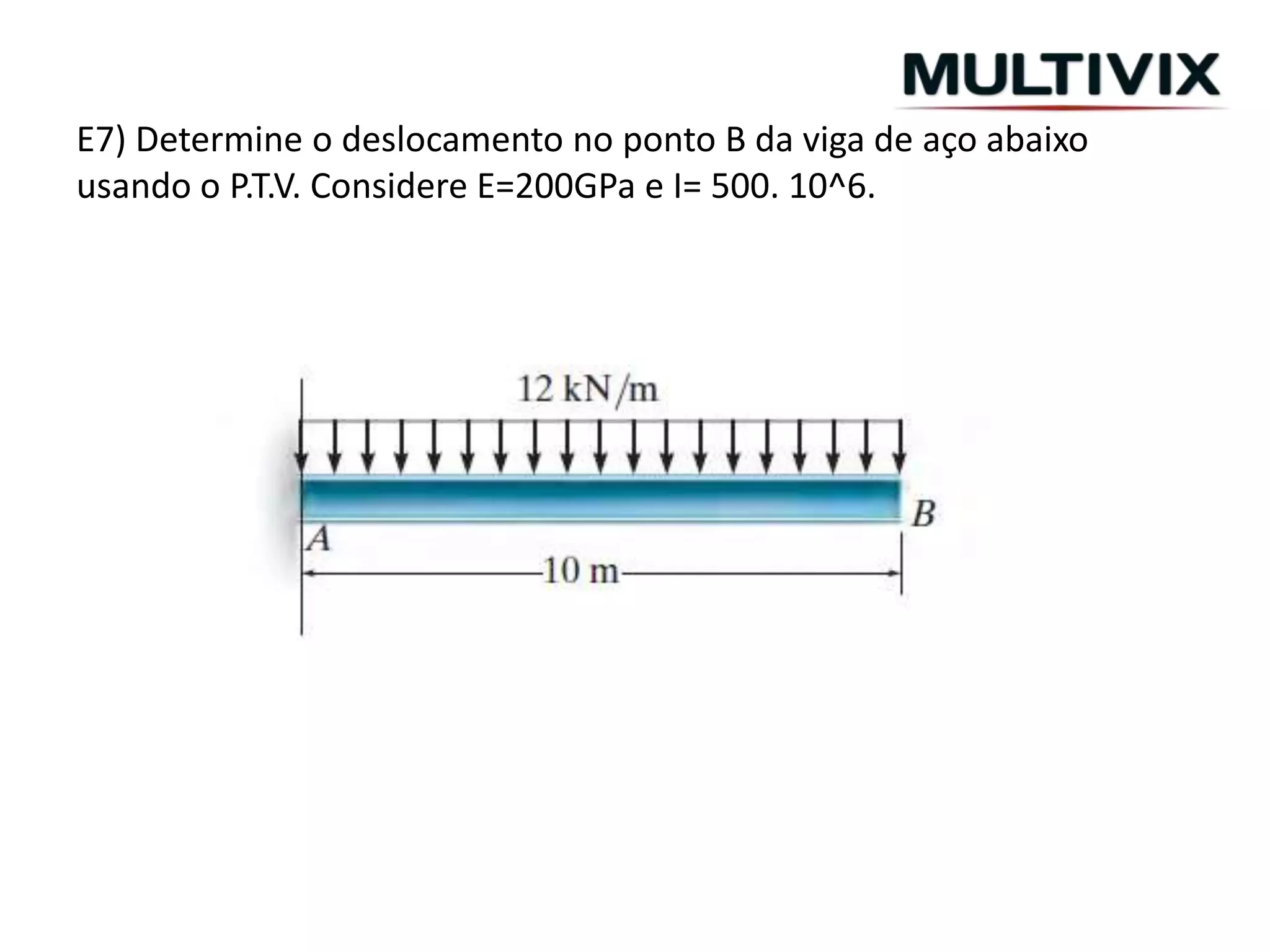

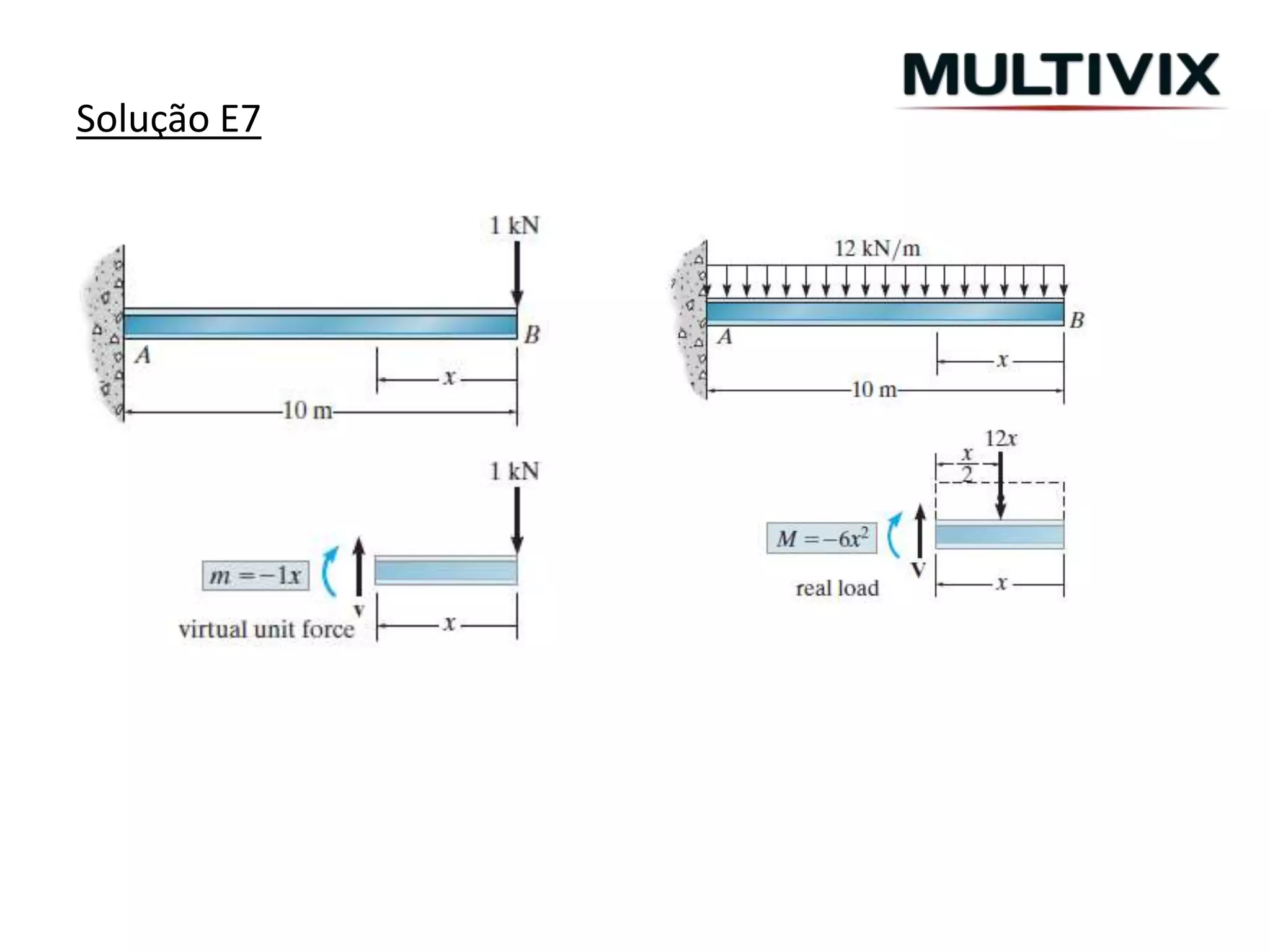

- 16. E7) Determine odeslocamento no ponto B da viga de aço abaixo usando o P.T.V. Considere E=200GPa e I= 500. 10^6.
- 17.
- 18.

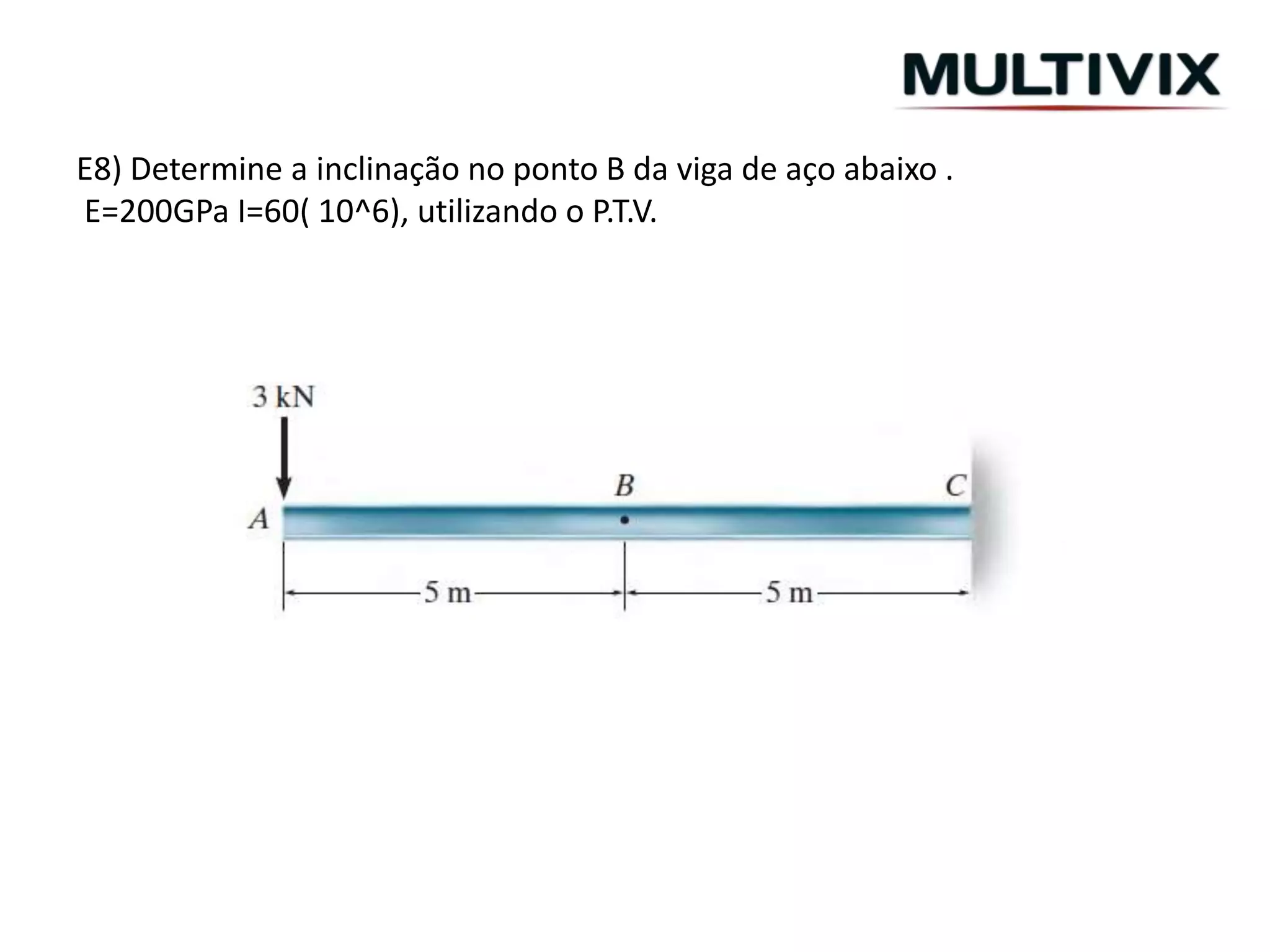

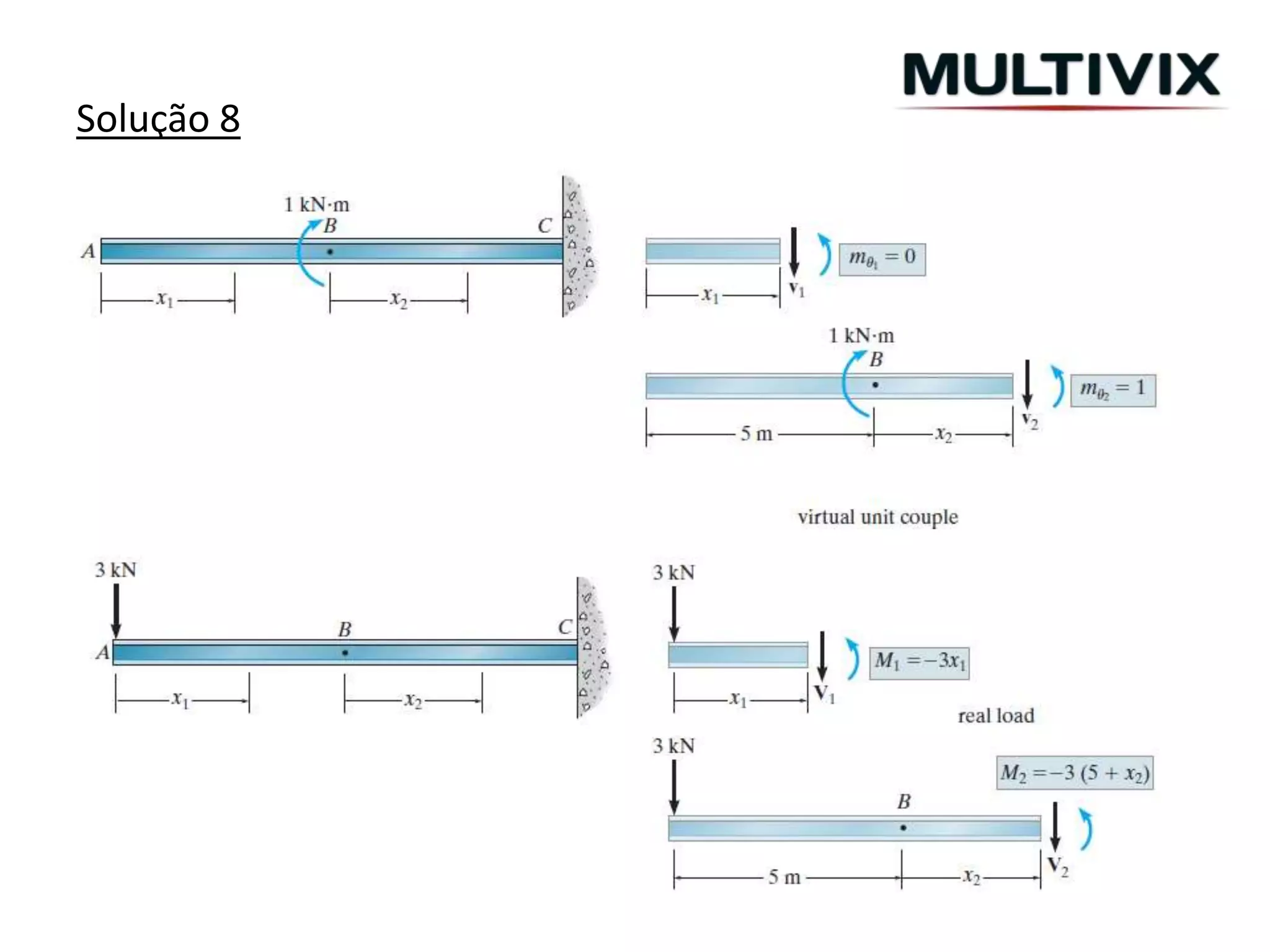

- 19. E8) Determine ainclinação no ponto B da viga de aço abaixo . E=200GPa I=60( 10^6), utilizando o P.T.V.
- 20.

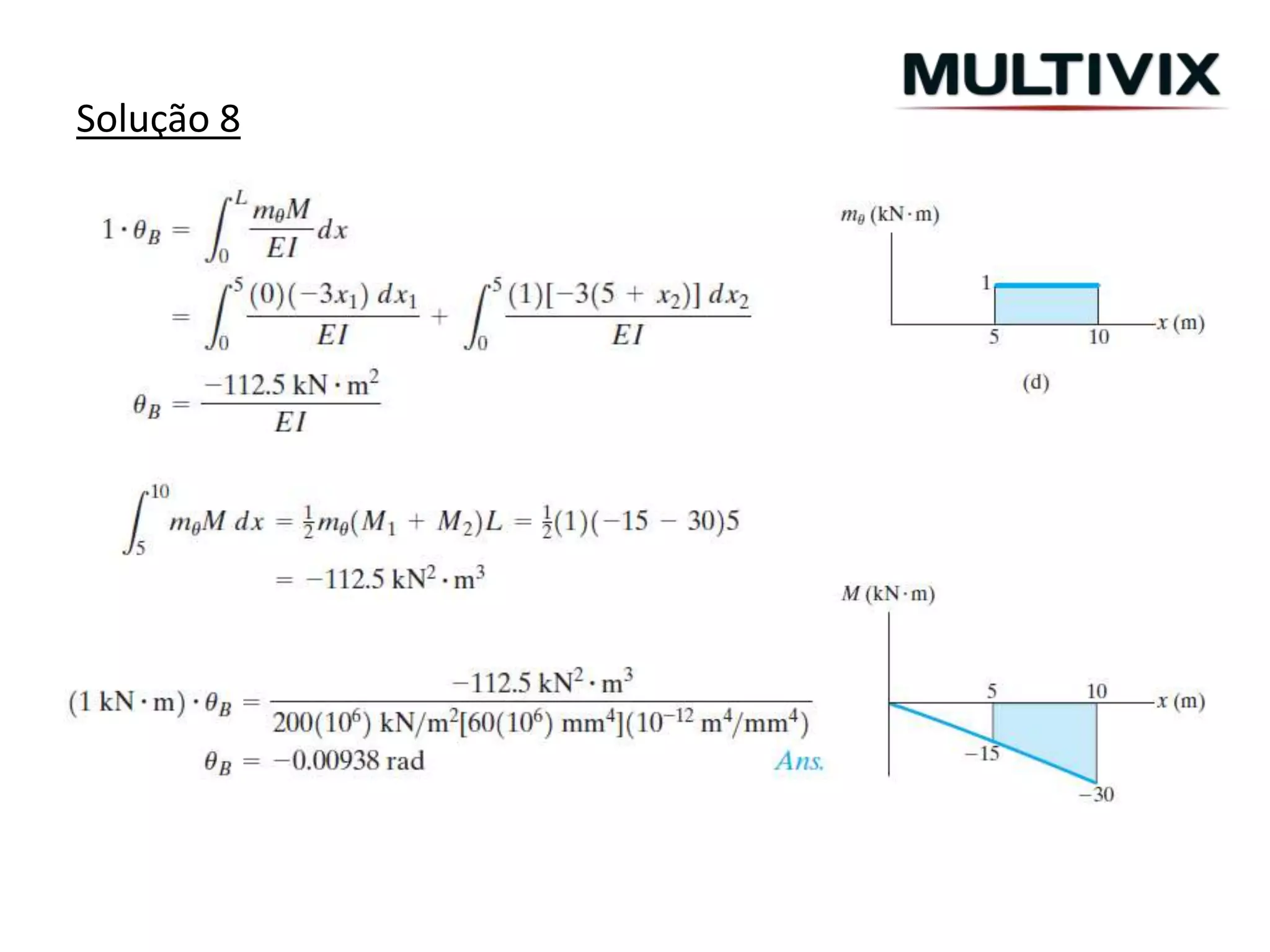

- 21.

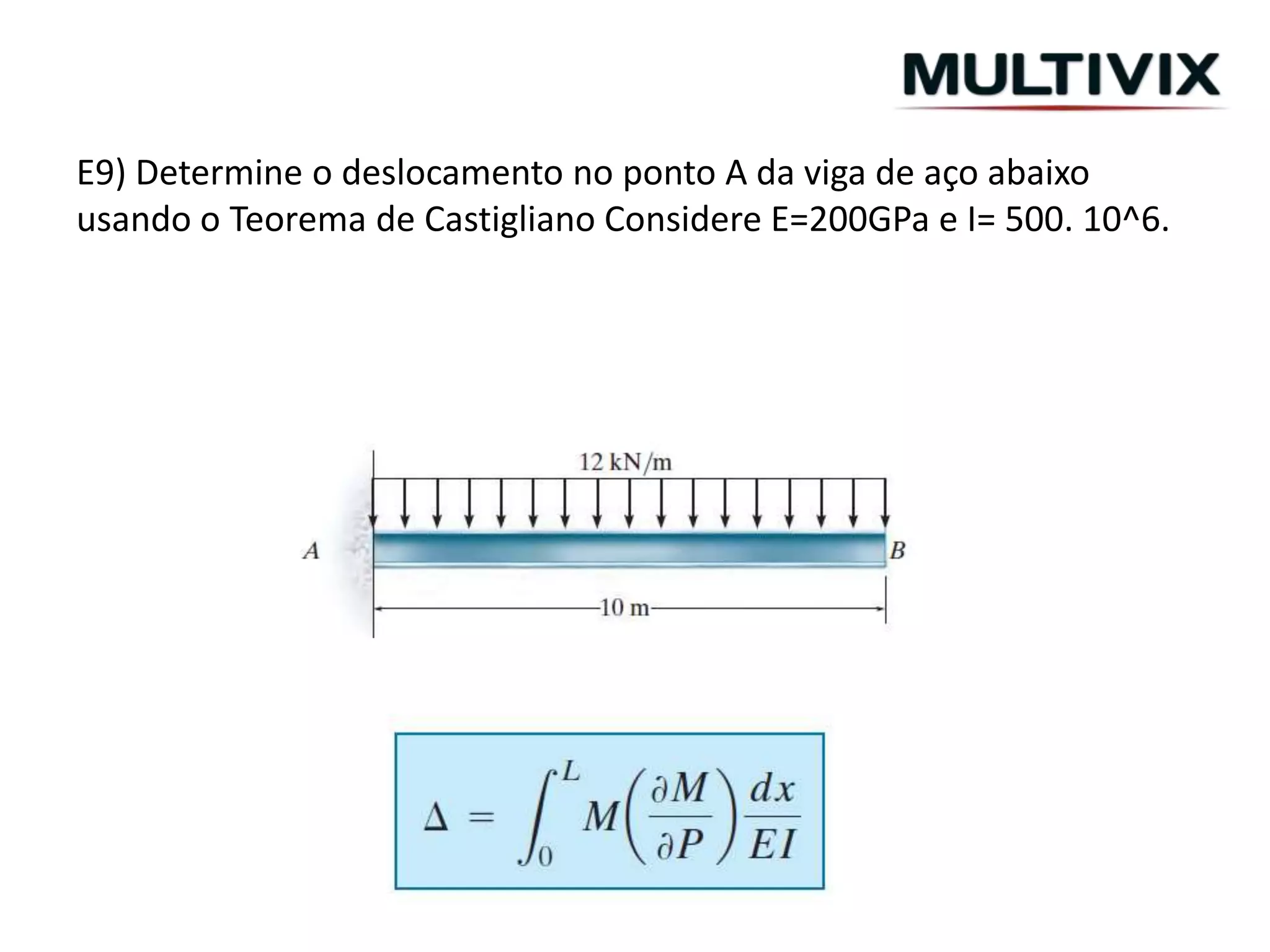

- 22. E9) Determine odeslocamento no ponto A da viga de aço abaixo usando o Teorema de Castigliano Considere E=200GPa e I= 500. 10^6.

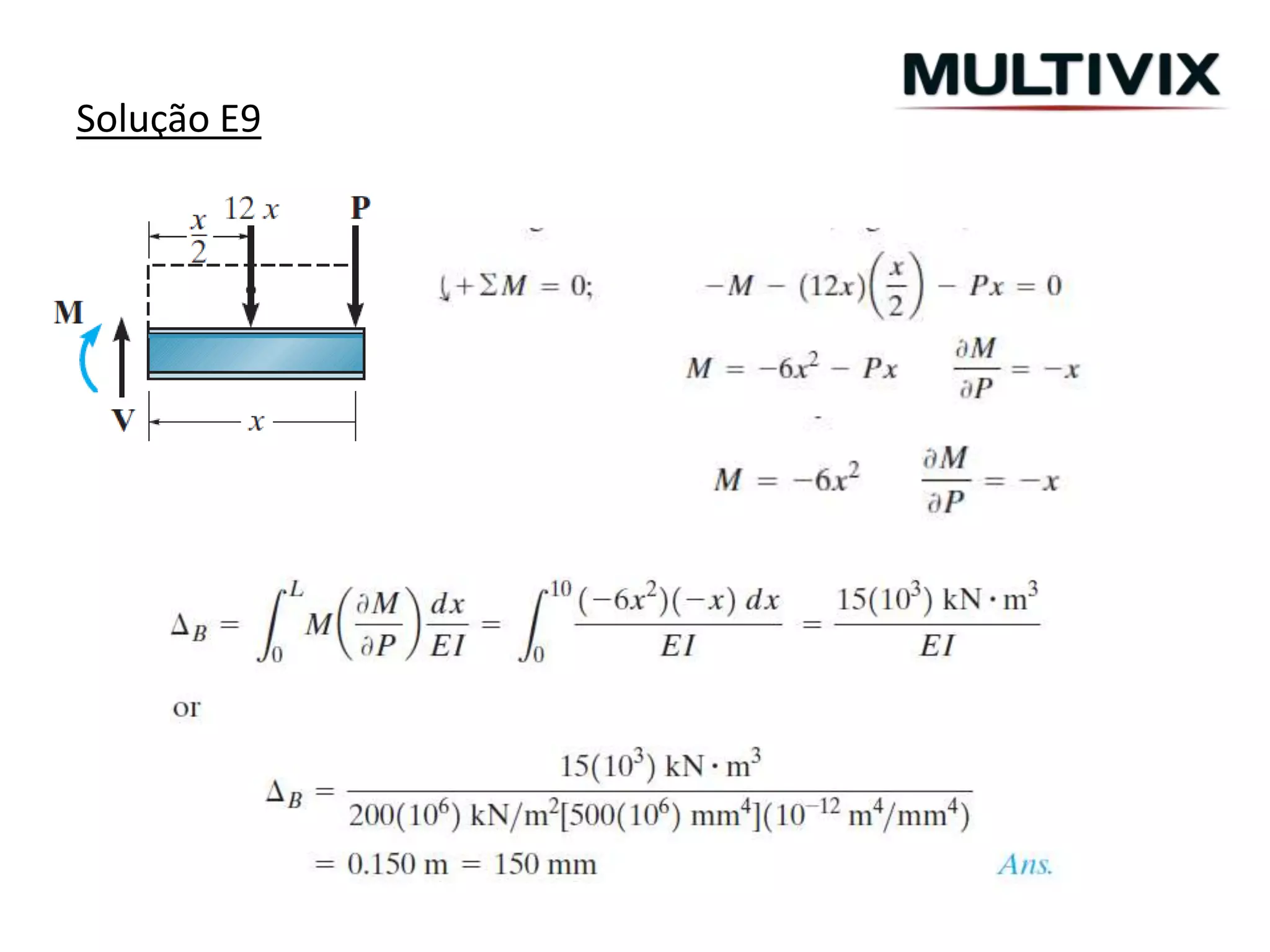

- 23.

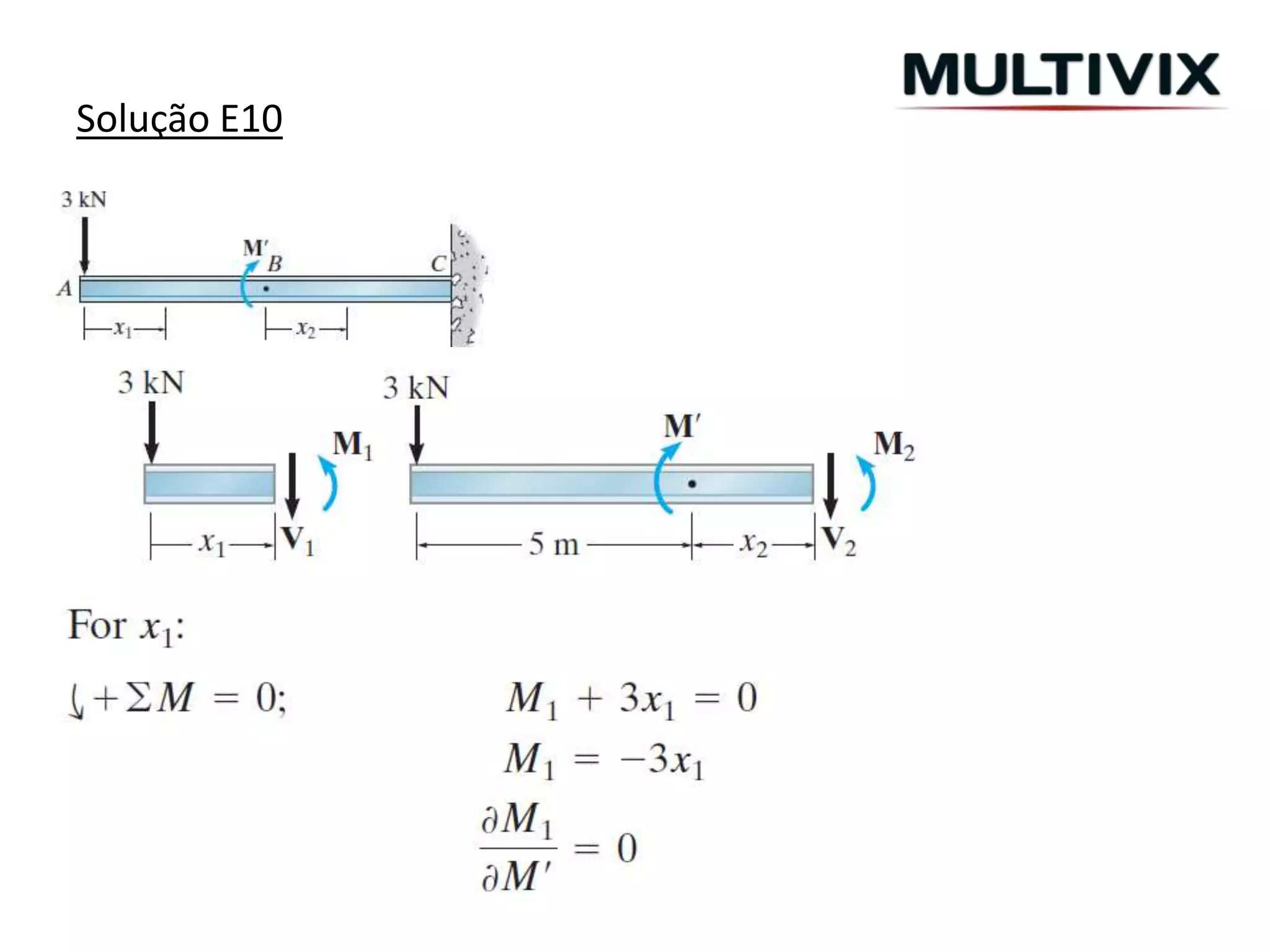

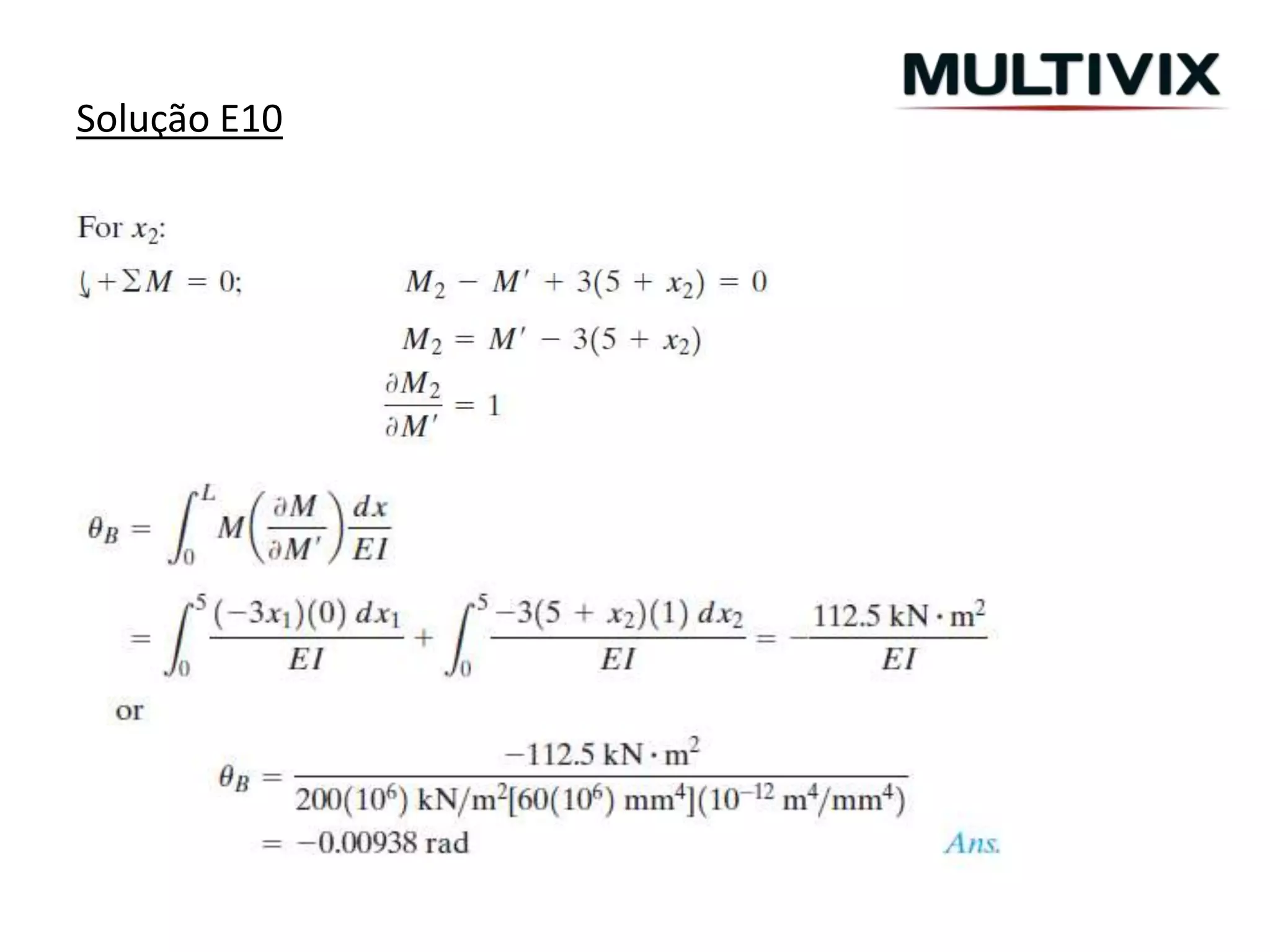

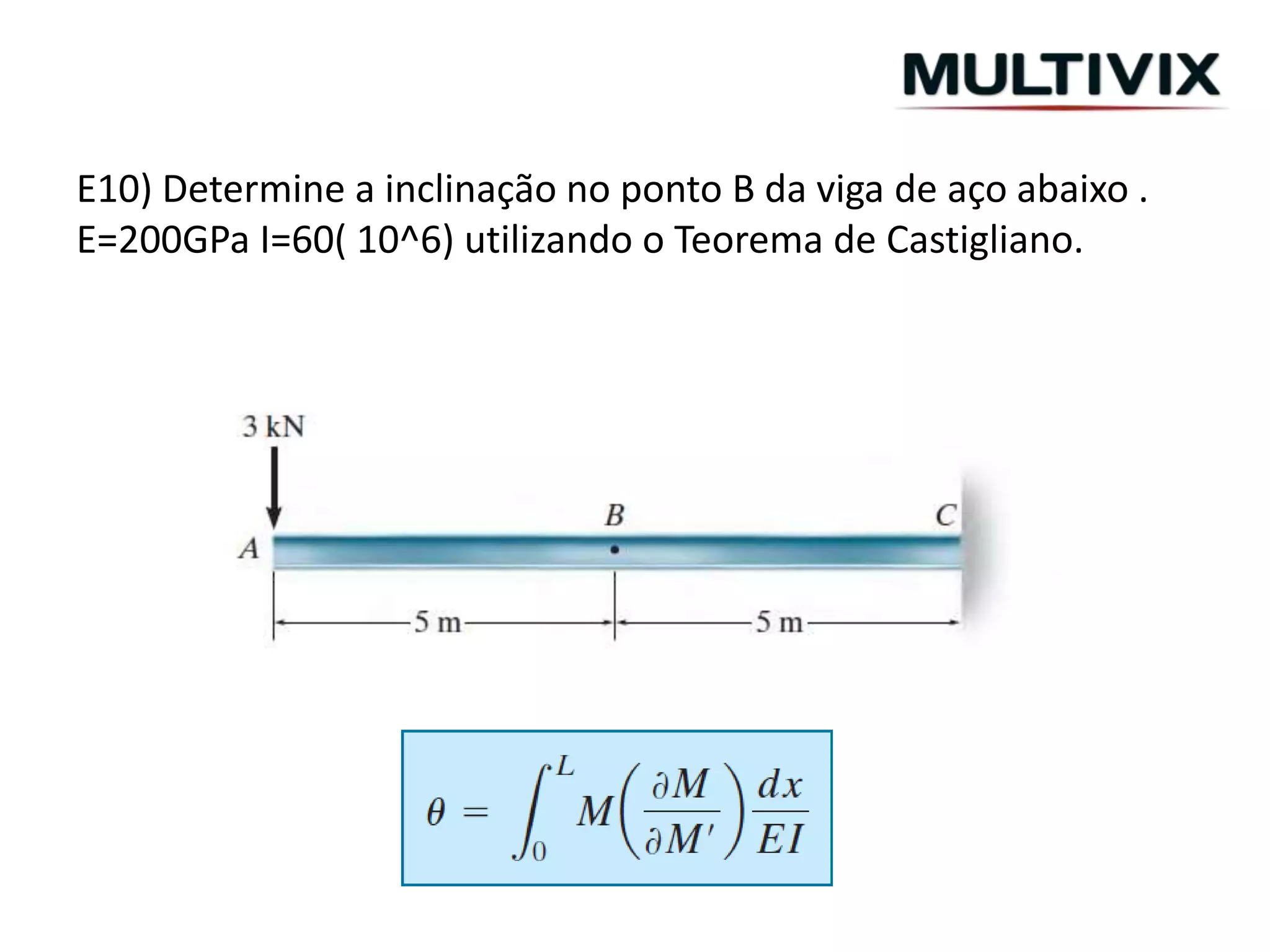

- 24. E10) Determine ainclinação no ponto B da viga de aço abaixo . E=200GPa I=60( 10^6) utilizando o Teorema de Castigliano.
- 25.
- 26.
