CURSO SEGURANÇA NA
OPERAÇÃO DE CALDEIRA

PROCEDIMENTOS PARA SITUAÇÕES
DE EMERGÊNCIA

11 – PROCEDIMENTOS PARA SITUAÇÕES DE EMERGÊNCIA

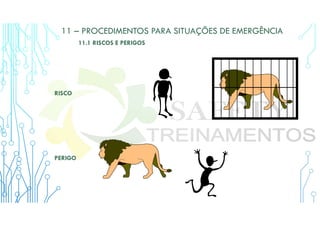

11.1 RISCOS E PERIGOS
RISCO
PERIGO

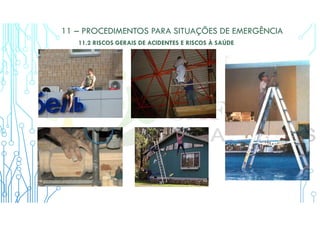

11.2 RISCOS GERAIS DE ACIDENTES E RISCOS À SAÚDE
DO PONTO DE VISTA PREVENCIONISTA, O ACIDENTE DE TRABALHO PODE SER
DEFINIDO COMO UMA OCORRÊNCIA NÃO PROGRAMADA, INESPERADA OU NÃO, QUE
INTERROMPE OU INTERFERE NO PROCESSO NORMAL DE UMA ATIVIDADE, OCASIONANDO
PERDA DE TEMPO ÚTIL E/OU LESÕES NOS TRABALHADORES E/OU DANOS MATERIAIS. AS
CAUSAS DOS ACIDENTES PODEM SER CLASSIFICADAS EM DUAS CATEGORIAS:
 ATOS INSEGUROS OU PERIGOSOS;
 CONDIÇÕES INSEGURAS OU PERIGOSAS.

 ATOS INSEGUROS OU PERIGOSOS
SÃO AQUELES DECORRENTES DA EXECUÇÃO DE TAREFAS DE UMA FORMA
CONTRÁRIA ÀS NORMAS DE SEGURANÇA. É A MANEIRA PELA QUAL O TRABALHADOR SE
EXPÕE, CONSCIENTE OU INCONSCIENTEMENTE, A RISCOS DE ACIDENTES. EM OUTRAS
PALAVRAS, É O TIPO DE COMPORTAMENTO QUE LEVA AO ACIDENTE.
ALGUNS EXEMPLOS DE ATO INSEGURO:
 RECUSA DO FUNCIONÁRIO EM UTILIZAR EPI FORNECIDO PELA EMPRESA E CUJO USO É
OBRIGATÓRIO POR LEI;
 UTILIZAÇÃO DE FERRAMENTAS MANUAIS DE MANEIRA INCORRETA OU IMPRÓPRIA;
 UTILIZAÇÃO DE EQUIPAMENTOS DEFEITUOSOS OU EM SERVIÇOS INCOMPATÍVEIS COM
SUAS CARACTERÍSTICAS;
 DESOBEDIÊNCIA A SINAIS OU INSTRUÇÕES DE SEGURANÇA.

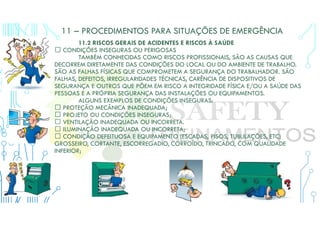

 CONDIÇÕES INSEGURAS OU PERIGOSAS
TAMBÉM CONHECIDAS COMO RISCOS PROFISSIONAIS, SÃO AS CAUSAS QUE
DECORREM DIRETAMENTE DAS CONDIÇÕES DO LOCAL OU DO AMBIENTE DE TRABALHO.
SÃO AS FALHAS FÍSICAS QUE COMPROMETEM A SEGURANÇA DO TRABALHADOR. SÃO
FALHAS, DEFEITOS, IRREGULARIDADES TÉCNICAS, CARÊNCIA DE DISPOSITIVOS DE
SEGURANÇA E OUTROS QUE PÕEM EM RISCO A INTEGRIDADE FÍSICA E/OU A SAÚDE DAS
PESSOAS E A PRÓPRIA SEGURANÇA DAS INSTALAÇÕES OU EQUIPAMENTOS.
ALGUNS EXEMPLOS DE CONDIÇÕES INSEGURAS:
 PROTEÇÃO MECÂNICA INADEQUADA;
 PROJETO OU CONDIÇÕES INSEGURAS;
 VENTILAÇÃO INADEQUADA OU INCORRETA.
 ILUMINAÇÃO INADEQUADA OU INCORRETA;
 CONDIÇÃO DEFEITUOSA E EQUIPAMENTO (ESCADAS, PISOS, TUBULAÇÕES, ETC)
GROSSEIRO, CORTANTE, ESCORREGADIO, CORROÍDO, TRINCADO, COM QUALIDADE
INFERIOR;

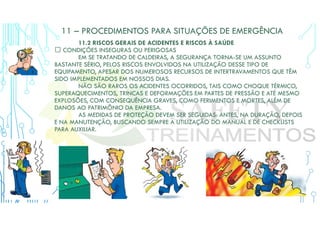

 CONDIÇÕES INSEGURAS OU PERIGOSAS
EM SE TRATANDO DE CALDEIRAS, A SEGURANÇA TORNA-SE UM ASSUNTO
BASTANTE SÉRIO, PELOS RISCOS ENVOLVIDOS NA UTILIZAÇÃO DESSE TIPO DE
EQUIPAMENTO, APESAR DOS NUMEROSOS RECURSOS DE INTERTRAVAMENTOS QUE TÊM
SIDO IMPLEMENTADOS EM NOSSOS DIAS.
NÃO SÃO RAROS OS ACIDENTES OCORRIDOS, TAIS COMO CHOQUE TÉRMICO,
SUPERAQUECIMENTOS, TRINCAS E DEFORMAÇÕES EM PARTES DE PRESSÃO E ATÉ MESMO
EXPLOSÕES, COM CONSEQUÊNCIA GRAVES, COMO FERIMENTOS E MORTES, ALÉM DE
DANOS AO PATRIMÔNIO DA EMPRESA.
AS MEDIDAS DE PROTEÇÃO DEVEM SER SEGUIDAS: ANTES, NA DURAÇÃO, DEPOIS
E NA MANUTENÇÃO, BUSCANDO SEMPRE A UTILIZAÇÃO DO MANUAL E DE CHECKLISTS
PARA AUXILIAR.

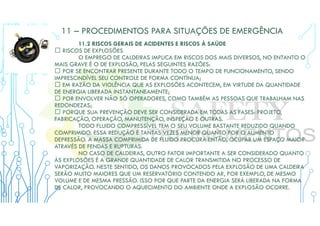

 RISCOS DE EXPLOSÕES
O EMPREGO DE CALDEIRAS IMPLICA EM RISCOS DOS MAIS DIVERSOS, NO ENTANTO O
MAIS GRAVE É O DE EXPLOSÃO, PELAS SEGUINTES RAZÕES:
 POR SE ENCONTRAR PRESENTE DURANTE TODO O TEMPO DE FUNCIONAMENTO, SENDO
IMPRESCINDÍVEL SEU CONTROLE DE FORMA CONTÍNUA;
 EM RAZÃO DA VIOLÊNCIA QUE AS EXPLOSÕES ACONTECEM, EM VIRTUDE DA QUANTIDADE
DE ENERGIA LIBERADA INSTANTANEAMENTE;
 POR ENVOLVER NÃO SÓ OPERADORES, COMO TAMBÉM AS PESSOAS QUE TRABALHAM NAS
REDONDEZAS;
 PORQUE SUA PREVENÇÃO DEVE SER CONSIDERADA EM TODAS AS FASES: PROJETO,
FABRICAÇÃO, OPERAÇÃO, MANUTENÇÃO, INSPEÇÃO E OUTRAS.
TODO FLUIDO COMPRESSÍVEL TEM O SEU VOLUME BASTANTE REDUZIDO QUANDO
COMPRIMIDO. ESSA REDUÇÃO É TANTAS VEZES MENOR QUANTO FOR O AUMENTO
DEPRESSÃO. A MASSA COMPRIMIDA DE FLUIDO PROCURA ENTÃO, OCUPAR UM ESPAÇO MAIOR
ATRAVÉS DE FENDAS E RUPTURAS.
NO CASO DE CALDEIRAS, OUTRO FATOR IMPORTANTE A SER CONSIDERADO QUANTO
ÀS EXPLOSÕES É A GRANDE QUANTIDADE DE CALOR TRANSMITIDA NO PROCESSO DE
VAPORIZAÇÃO. NESTE SENTIDO, OS DANOS PROVOCADOS PELA EXPLOSÃO DE UMA CALDEIRA
SERÃO MUITO MAIORES QUE UM RESERVATÓRIO CONTENDO AR, POR EXEMPLO, DE MESMO
VOLUME E DE MESMA PRESSÃO. ISSO POR QUE PARTE DA ENERGIA SERÁ LIBERADA NA FORMA
DE CALOR, PROVOCANDO O AQUECIMENTO DO AMBIENTE ONDE A EXPLOSÃO OCORRE.

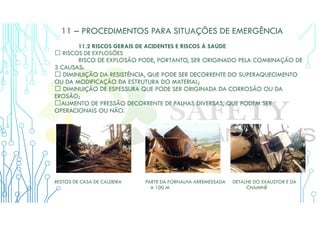

RISCO DE EXPLOSÃO PODE, PORTANTO, SER ORIGINADO PELA COMBINAÇÃO DE
3 CAUSAS:
 DIMINUIÇÃO DA RESISTÊNCIA, QUE PODE SER DECORRENTE DO SUPERAQUECIMENTO
OU DA MODIFICAÇÃO DA ESTRUTURA DO MATERIAL;
 DIMINUIÇÃO DE ESPESSURA QUE PODE SER ORIGINADA DA CORROSÃO OU DA
EROSÃO;
AUMENTO DE PRESSÃO DECORRENTE DE FALHAS DIVERSAS, QUE PODEM SER
OPERACIONAIS OU NÃO.

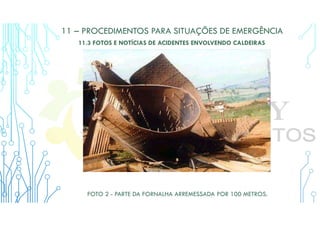

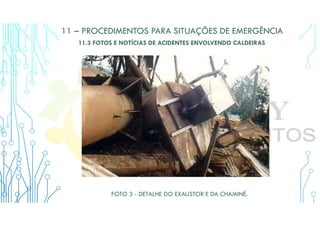

RESTOS DE CASA DE CALDEIRA PARTE DA FORNALHA ARREMESSADA DETALHE DO EXAUSTOR E DA
A 100 M CHAMINÉ

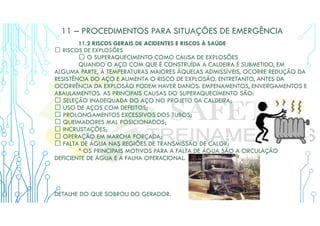

 O SUPERAQUECIMENTO COMO CAUSA DE EXPLOSÕES
QUANDO O AÇO COM QUE É CONSTRUÍDA A CALDEIRA É SUBMETIDO, EM
ALGUMA PARTE, À TEMPERATURAS MAIORES ÀQUELAS ADMISSÍVEIS, OCORRE REDUÇÃO DA
RESISTÊNCIA DO AÇO E AUMENTA O RISCO DE EXPLOSÃO. ENTRETANTO, ANTES DA
OCORRÊNCIA DA EXPLOSÃO PODEM HAVER DANOS: EMPENAMENTOS, ENVERGAMENTOS E
ABAULAMENTOS. AS PRINCIPAIS CAUSAS DO SUPERAQUECIMENTO SÃO:
 SELEÇÃO INADEQUADA DO AÇO NO PROJETO DA CALDEIRA;
 USO DE AÇOS COM DEFEITOS;
 PROLONGAMENTOS EXCESSIVOS DOS TUBOS;
 QUEIMADORES MAL POSICIONADOS;
 INCRUSTAÇÕES;
 OPERAÇÃO EM MARCHA FORÇADA;
 FALTA DE ÁGUA NAS REGIÕES DE TRANSMISSÃO DE CALOR;
* OS PRINCIPAIS MOTIVOS PARA A FALTA DE ÁGUA SÃO A CIRCULAÇÃO
DEFICIENTE DE ÁGUA E A FALHA OPERACIONAL.

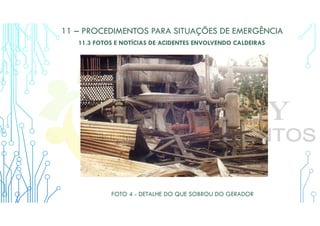

DETALHE DO QUE SOBROU DO GERADOR.

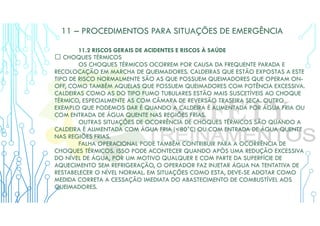

 CHOQUES TÉRMICOS
OS CHOQUES TÉRMICOS OCORREM POR CAUSA DA FREQUENTE PARADA E
RECOLOCAÇÃO EM MARCHA DE QUEIMADORES. CALDEIRAS QUE ESTÃO EXPOSTAS A ESTE
TIPO DE RISCO NORMALMENTE SÃO AS QUE POSSUEM QUEIMADORES QUE OPERAM ON-
OFF, COMO TAMBÉM AQUELAS QUE POSSUEM QUEIMADORES COM POTÊNCIA EXCESSIVA.
CALDEIRAS COMO AS DO TIPO FUMO TUBULARES ESTÃO MAIS SUSCETÍVEIS AO CHOQUE
TÉRMICO, ESPECIALMENTE AS COM CÂMARA DE REVERSÃO TRASEIRA SECA. OUTRO
EXEMPLO QUE PODEMOS DAR É QUANDO A CALDEIRA É ALIMENTADA POR ÁGUA FRIA OU
COM ENTRADA DE ÁGUA QUENTE NAS REGIÕES FRIAS.
OUTRAS SITUAÇÕES DE OCORRÊNCIA DE CHOQUES TÉRMICOS SÃO QUANDO A
CALDEIRA É ALIMENTADA COM ÁGUA FRIA (<80°C) OU COM ENTRADA DE ÁGUA QUENTE
NAS REGIÕES FRIAS.
FALHA OPERACIONAL PODE TAMBÉM CONTRIBUIR PARA A OCORRÊNCIA DE
CHOQUES TÉRMICOS. ISSO PODE ACONTECER QUANDO APÓS UMA REDUÇÃO EXCESSIVA
DO NÍVEL DE ÁGUA, POR UM MOTIVO QUALQUER E COM PARTE DA SUPERFÍCIE DE
AQUECIMENTO SEM REFRIGERAÇÃO, O OPERADOR FAZ INJETAR ÁGUA NA TENTATIVA DE
RESTABELECER O NÍVEL NORMAL. EM SITUAÇÕES COMO ESTA, DEVE-SE ADOTAR COMO
MEDIDA CORRETA A CESSAÇÃO IMEDIATA DO ABASTECIMENTO DE COMBUSTÍVEL AOS
QUEIMADORES.

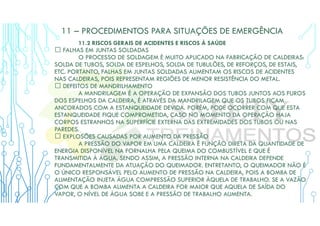

 FALHAS EM JUNTAS SOLDADAS
O PROCESSO DE SOLDAGEM É MUITO APLICADO NA FABRICAÇÃO DE CALDEIRAS:
SOLDA DE TUBOS, SOLDA DE ESPELHOS, SOLDA DE TUBULÕES, DE REFORÇOS, DE ESTAIS,
ETC. PORTANTO, FALHAS EM JUNTAS SOLDADAS AUMENTAM OS RISCOS DE ACIDENTES
NAS CALDEIRAS, POIS REPRESENTAM REGIÕES DE MENOR RESISTÊNCIA DO METAL.
 DEFEITOS DE MANDRILHAMENTO
A MANDRILAGEM É A OPERAÇÃO DE EXPANSÃO DOS TUBOS JUNTOS AOS FUROS
DOS ESPELHOS DA CALDEIRA, É ATRAVÉS DA MANDRILAGEM QUE OS TUBOS FICAM
ANCORADOS COM A ESTANQUEIDADE DEVIDA. PORÉM, PODE OCORRER COM QUE ESTA
ESTANQUEIDADE FIQUE COMPROMETIDA, CASO NO MOMENTO DA OPERAÇÃO HAJA
CORPOS ESTRANHOS NA SUPERFÍCIE EXTERNA DAS EXTREMIDADES DOS TUBOS OU NAS
PAREDES.
 EXPLOSÕES CAUSADAS POR AUMENTO DA PRESSÃO
A PRESSÃO DO VAPOR EM UMA CALDEIRA É FUNÇÃO DIRETA DA QUANTIDADE DE
ENERGIA DISPONÍVEL NA FORNALHA PELA QUEIMA DO COMBUSTÍVEL E QUE É
TRANSMITIDA À ÁGUA. SENDO ASSIM, A PRESSÃO INTERNA NA CALDEIRA DEPENDE
FUNDAMENTALMENTE DA ATUAÇÃO DO QUEIMADOR. ENTRETANTO, O QUEIMADOR NÃO É
O ÚNICO RESPONSÁVEL PELO AUMENTO DE PRESSÃO NA CALDEIRA, POIS A BOMBA DE
ALIMENTAÇÃO INJETA ÁGUA COMPRESSÃO SUPERIOR ÀQUELA DE TRABALHO. SE A VAZÃO
COM QUE A BOMBA ALIMENTA A CALDEIRA FOR MAIOR QUE AQUELA DE SAÍDA DO
VAPOR, O NÍVEL DE ÁGUA SOBE E A PRESSÃO DE TRABALHO AUMENTA.

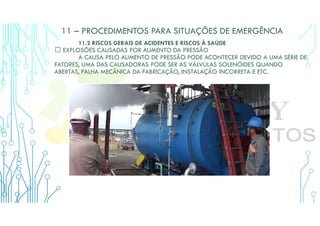

 EXPLOSÕES CAUSADAS POR AUMENTO DA PRESSÃO
A CAUSA PELO AUMENTO DE PRESSÃO PODE ACONTECER DEVIDO A UMA SÉRIE DE
FATORES, UMA DAS CAUSADORAS PODE SER AS VÁLVULAS SOLENÓIDES QUANDO
ABERTAS, FALHA MECÂNICA DA FABRICAÇÃO, INSTALAÇÃO INCORRETA E ETC.

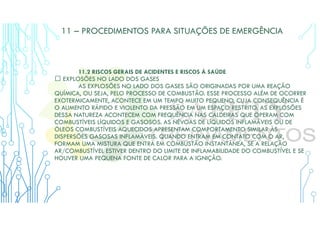

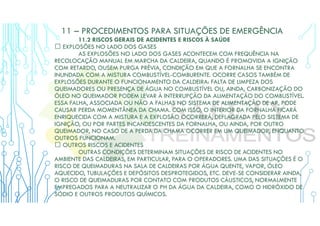

 EXPLOSÕES NO LADO DOS GASES
AS EXPLOSÕES NO LADO DOS GASES SÃO ORIGINADAS POR UMA REAÇÃO
QUÍMICA, OU SEJA, PELO PROCESSO DE COMBUSTÃO. ESSE PROCESSO ALÉM DE OCORRER
EXOTERMICAMENTE, ACONTECE EM UM TEMPO MUITO PEQUENO, CUJA CONSEQUÊNCIA É
O AUMENTO RÁPIDO E VIOLENTO DA PRESSÃO EM UM ESPAÇO RESTRITO. AS EXPLOSÕES
DESSA NATUREZA ACONTECEM COM FREQUÊNCIA NAS CALDEIRAS QUE OPERAM COM
COMBUSTÍVEIS LÍQUIDOS E GASOSOS. AS NÉVOAS DE LÍQUIDOS INFLAMÁVEIS OU DE
ÓLEOS COMBUSTÍVEIS AQUECIDOS APRESENTAM COMPORTAMENTO SIMILAR ÀS
DISPERSÕES GASOSAS INFLAMÁVEIS. QUANDO ENTRAM EM CONTATO COM O AR,
FORMAM UMA MISTURA QUE ENTRA EM COMBUSTÃO INSTANTÂNEA, SE A RELAÇÃO
AR/COMBUSTÍVEL ESTIVER DENTRO DO LIMITE DE INFLAMABILIDADE DO COMBUSTÍVEL E SE
HOUVER UMA PEQUENA FONTE DE CALOR PARA A IGNIÇÃO.

AS EXPLOSÕES NO LADO DOS GASES ACONTECEM COM FREQUÊNCIA NA
RECOLOCAÇÃO MANUAL EM MARCHA DA CALDEIRA, QUANDO É PROMOVIDA A IGNIÇÃO
COM RETARDO, OUSEM PURGA PRÉVIA, CONDIÇÃO EM QUE A FORNALHA SE ENCONTRA
INUNDADA COM A MISTURA COMBUSTÍVEL-COMBURENTE. OCORRE CASOS TAMBÉM DE
EXPLOSÕES DURANTE O FUNCIONAMENTO DA CALDEIRA: FALTA DE LIMPEZA DOS
QUEIMADORES OU PRESENÇA DE ÁGUA NO COMBUSTÍVEL OU, AINDA, CARBONIZAÇÃO DO
ÓLEO NO QUEIMADOR PODEM LEVAR À INTERRUPÇÃO DA ALIMENTAÇÃO DO COMBUSTÍVEL.
ESSA FALHA, ASSOCIADA OU NÃO A FALHAS NO SISTEMA DE ALIMENTAÇÃO DE AR, PODE
CAUSAR PERDA MOMENTÂNEA DA CHAMA. COM ISSO, O INTERIOR DA FORNALHA FICARÁ
ENRIQUECIDA COM A MISTURA E A EXPLOSÃO OCORRERÁ, DEFLAGRADA PELO SISTEMA DE
IGNIÇÃO, OU POR PARTES INCANDESCENTES DA FORNALHA, OU AINDA, POR OUTRO
QUEIMADOR, NO CASO DE A PERDA DA CHAMA OCORRER EM UM QUEIMADOR, ENQUANTO
OUTROS FUNCIONAM.
 OUTROS RISCOS E ACIDENTES
OUTRAS CONDIÇÕES DETERMINAM SITUAÇÕES DE RISCO DE ACIDENTES NO
AMBIENTE DAS CALDEIRAS, EM PARTICULAR, PARA O OPERADORES. UMA DAS SITUAÇÕES É O
RISCO DE QUEIMADURAS NA SALA DE CALDEIRAS POR ÁGUA QUENTE, VAPOR, ÓLEO
AQUECIDO, TUBULAÇÕES E DEPÓSITOS DESPROTEGIDOS, ETC. DEVE-SE CONSIDERAR AINDA,
O RISCO DE QUEIMADURAS POR CONTATO COM PRODUTOS CÁUSTICOS, NORMALMENTE
EMPREGADOS PARA A NEUTRALIZAR O PH DA ÁGUA DA CALDEIRA, COMO O HIDRÓXIDO DE
SÓDIO E OUTROS PRODUTOS QUÍMICOS.

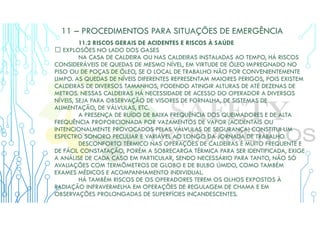

NA CASA DE CALDEIRA OU NAS CALDEIRAS INSTALADAS AO TEMPO, HÁ RISCOS
CONSIDERÁVEIS DE QUEDAS DE MESMO NÍVEL, EM VIRTUDE DE ÓLEO IMPREGNADO NO
PISO OU DE POÇAS DE ÓLEO, SE O LOCAL DE TRABALHO NÃO FOR CONVENIENTEMENTE
LIMPO. AS QUEDAS DE NÍVEIS DIFERENTES REPRESENTAM MAIORES PERIGOS, POIS EXISTEM
CALDEIRAS DE DIVERSOS TAMANHOS, PODENDO ATINGIR ALTURAS DE ATÉ DEZENAS DE
METROS. NESSAS CALDEIRAS HÁ NECESSIDADE DE ACESSO DO OPERADOR A DIVERSOS
NÍVEIS, SEJA PARA OBSERVAÇÃO DE VISORES DE FORNALHA, DE SISTEMAS DE
ALIMENTAÇÃO, DE VÁLVULAS, ETC.
A PRESENÇA DE RUÍDO DE BAIXA FREQUÊNCIA DOS QUEIMADORES E DE ALTA
FREQUÊNCIA PROPORCIONADA POR VAZAMENTOS DE VAPOR (ACIDENTAIS OU
INTENCIONALMENTE PROVOCADOS PELAS VÁLVULAS DE SEGURANÇA) CONSTITUI UM
ESPECTRO SONORO PECULIAR E VARIÁVEL AO LONGO DA JORNADA DE TRABALHO.
DESCONFORTO TÉRMICO NAS OPERAÇÕES DE CALDEIRAS É MUITO FREQUENTE E
DE FÁCIL CONSTATAÇÃO, PORÉM A SOBRECARGA TÉRMICA PARA SER IDENTIFICADA, EXIGE
A ANÁLISE DE CADA CASO EM PARTICULAR, SENDO NECESSÁRIO PARA TANTO, NÃO SÓ
AVALIAÇÕES COM TERMÔMETROS DE GLOBO E DE BULBO ÚMIDO, COMO TAMBÉM
EXAMES MÉDICOS E ACOMPANHAMENTO INDIVIDUAL.
HÁ TAMBÉM RISCOS DE OS OPERADORES TEREM OS OLHOS EXPOSTOS À
RADIAÇÃO INFRAVERMELHA EM OPERAÇÕES DE REGULAGEM DE CHAMA E EM
OBSERVAÇÕES PROLONGADAS DE SUPERFÍCIES INCANDESCENTES.

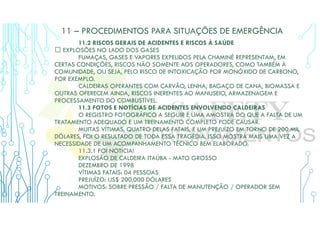

FUMAÇAS, GASES E VAPORES EXPELIDOS PELA CHAMINÉ REPRESENTAM, EM
CERTAS CONDIÇÕES, RISCOS NÃO SOMENTE AOS OPERADORES, COMO TAMBÉM À
COMUNIDADE, OU SEJA, PELO RISCO DE INTOXICAÇÃO POR MONÓXIDO DE CARBONO,
POR EXEMPLO.
CALDEIRAS OPERANTES COM CARVÃO, LENHA, BAGAÇO DE CANA, BIOMASSA E
OUTRAS OFERECEM AINDA, RISCOS INERENTES AO MANUSEIO, ARMAZENAGEM E
PROCESSAMENTO DO COMBUSTÍVEL.
11.3 FOTOS E NOTÍCIAS DE ACIDENTES ENVOLVENDO CALDEIRAS
O REGISTRO FOTOGRÁFICO A SEGUIR É UMA AMOSTRA DO QUE A FALTA DE UM
TRATAMENTO ADEQUADO E UM TREINAMENTO COMPLETO PODE CAUSAR.
MUITAS VÍTIMAS, QUATRO DELAS FATAIS, E UM PREJUÍZO EM TORNO DE 200 MIL
DÓLARES, FOI O RESULTADO DE TODA ESSA TRAGÉDIA. ISSO MOSTRA MAIS UMA VEZ A
NECESSIDADE DE UM ACOMPANHAMENTO TÉCNICO BEM ELABORADO.
11.3.1 FOI NOTÍCIA!
EXPLOSÃO DE CALDEIRA ITAÚBA - MATO GROSSO
DEZEMBRO DE 1998
VÍTIMAS FATAIS: 04 PESSOAS
PREJUÍZO: US$ 200.000 DÓLARES
MOTIVOS: SOBRE PRESSÃO / FALTA DE MANUTENÇÃO / OPERADOR SEM
TREINAMENTO.

FOTO 1 - RESTOS DA CASA DE CALDEIRA.

FOTO 2 - PARTE DA FORNALHA ARREMESSADA POR 100 METROS.

FOTO 3 - DETALHE DO EXAUSTOR E DA CHAMINÉ.

FOTO 4 - DETALHE DO QUE SOBROU DO GERADOR

FOTO 5 - CILINDRO DE 8 TONELADAS ARREMESSADO POR 40 METROS.

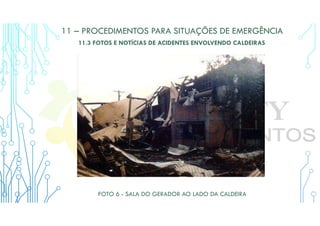

FOTO 6 - SALA DO GERADOR AO LADO DA CALDEIRA

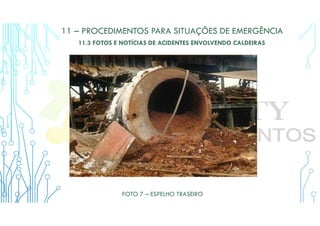

FOTO 7 – ESPELHO TRASEIRO

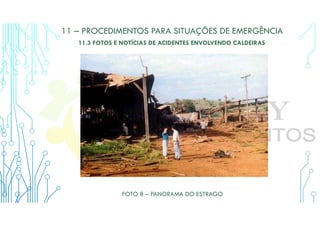

FOTO 8 – PANORAMA DO ESTRAGO

FOTO 9 – CASA VIZINHA ATINGIDA, DISTÂNCIA 150M

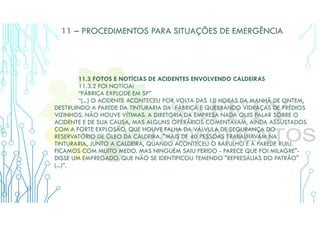

“FÁBRICA EXPLODE EM SP”
“(...) O ACIDENTE ACONTECEU POR VOLTA DAS 10 HORAS DA MANHÃ DE ONTEM,
DESTRUINDO A PAREDE DA TINTURARIA DA FÁBRICA E QUEBRANDO VIDRAÇAS DE PRÉDIOS
VIZINHOS. NÃO HOUVE VÍTIMAS. A DIRETORIA DA EMPRESA NADA QUIS FALAR SOBRE O
ACIDENTE E DE SUA CAUSA, MAS ALGUNS OPERÁRIOS COMENTAVAM, AINDA ASSUSTADOS
COM A FORTE EXPLOSÃO, QUE HOUVE FALHA DA VÁLVULA DE SEGURANÇA DO
RESERVATÓRIO DE ÓLEO DA CALDEIRA. "MAIS DE 40 PESSOAS TRABALHAVAM NA
TINTURARIA, JUNTO A CALDEIRA, QUANDO ACONTECEU O BARULHO E A PAREDE RUIU.
FICAMOS COM MUITO MEDO. MAS NINGUÉM SAIU FERIDO - PARECE QUE FOI MILAGRE"-
DISSE UM EMPREGADO, QUE NÃO SE IDENTIFICOU TEMENDO "REPRESÁLIAS DO PATRÃO"
(...)”.

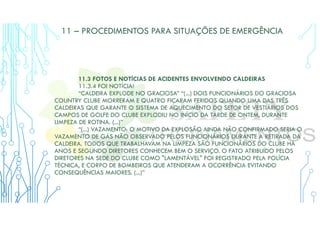

“CALDEIRA EXPLODE NO GRACIOSA” “(...) DOIS FUNCIONÁRIOS DO GRACIOSA
COUNTRY CLUBE MORRERAM E QUATRO FICARAM FERIDOS QUANDO UMA DAS TRÊS
CALDEIRAS QUE GARANTE O SISTEMA DE AQUECIMENTO DO SETOR DE VESTIÁRIOS DOS
CAMPOS DE GOLFE DO CLUBE EXPLODIU NO INÍCIO DA TARDE DE ONTEM, DURANTE
LIMPEZA DE ROTINA. (...)”
“(...) VAZAMENTO: O MOTIVO DA EXPLOSÃO AINDA NÃO CONFIRMADO SERIA O
VAZAMENTO DE GÁS NÃO OBSERVADO PELOS FUNCIONÁRIOS DURANTE A RETIRADA DA
CALDEIRA. TODOS QUE TRABALHAVAM NA LIMPEZA SÃO FUNCIONÁRIOS DO CLUBE HÁ
ANOS E SEGUNDO DIRETORES CONHECEM BEM O SERVIÇO. O FATO ATRIBUÍDO PELOS
DIRETORES NA SEDE DO CLUBE COMO "LAMENTÁVEL" FOI REGISTRADO PELA POLÍCIA
TÉCNICA, E CORPO DE BOMBEIROS QUE ATENDERAM A OCORRÊNCIA EVITANDO
CONSEQUÊNCIAS MAIORES. (...)”

NA NOITE DE 09 DE DEZEMBRO DE 2000, A CALDEIRA ESTAVA OPERANDO
QUEIMANDO GLP. UMA ORDEM FOI DADA PARA ACENDER OS QUEIMADORES COM DIESEL. A
PARTIR DAS 00:30H, TRÊS FUNCIONÁRIOS ESTAVAM TENTANDO DAR PARTIDA (RE START) COM
DIESEL NA REFERIDA CALDEIRA, MAS NÃO OBTIVERAM SUCESSO. AS 2:20H, ELES TENTARAM
ACENDER NOVAMENTE OS QUEIMADORES DE DIESEL. ENTRETANTO, A CALDEIRA SOFREU UM TRIP
E APAGOU.
DEVIDO AO INSUCESSO EM ACENDER O QUEIMADOR DE DIESEL, RESOLVERAM
RETORNAR AO MODO DE OPERAÇÃO ANTERIOR, REACENDENDO A CALDEIRA COM GLP . NA
TENTATIVA DE REACENDIMENTO COM GLP AS 02:30H, UMA IMENSA EXPLOSÃO OCORREU
DENTRO DA CÂMARA DE COMBUSTÃO DA CALDEIRA.
COM A EXPLOSÃO, OS TRÊS FUNCIONÁRIOS FICARAM GRAVEMENTE FERIDOS, COM
MAIS DE 50% DA ÁREA DE CORPO QUEIMADOS POR QUEIMADURAS DE SEGUNDO GRAU. DUAS
DESTAS PESSOAS SUBSEQUENTEMENTE MORRERAM NO HOSPITAL:

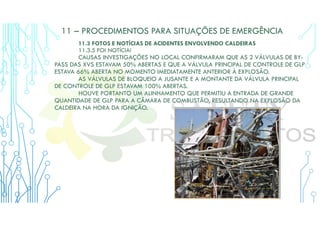

CAUSAS INVESTIGAÇÕES NO LOCAL CONFIRMARAM QUE AS 2 VÁLVULAS DE BY-
PASS DAS XVS ESTAVAM 50% ABERTAS E QUE A VÁLVULA PRINCIPAL DE CONTROLE DE GLP
ESTAVA 66% ABERTA NO MOMENTO IMEDIATAMENTE ANTERIOR À EXPLOSÃO.
AS VÁLVULAS DE BLOQUEIO A JUSANTE E A MONTANTE DA VÁLVULA PRINCIPAL
DE CONTROLE DE GLP ESTAVAM 100% ABERTAS.
HOUVE PORTANTO UM ALINHAMENTO QUE PERMITIU A ENTRADA DE GRANDE
QUANTIDADE DE GLP PARA A CÂMARA DE COMBUSTÃO, RESULTANDO NA EXPLOSÃO DA
CALDEIRA NA HORA DA IGNIÇÃO.

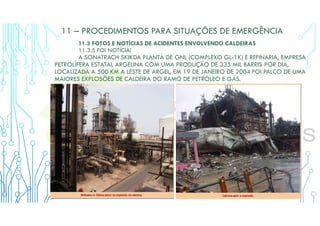

A SONATRACH SKIKDA PLANTA DE GNL (COMPLEXO GL-1K) E REFINARIA, EMPRESA
PETROLÍFERA ESTATAL ARGELINA COM UMA PRODUÇÃO DE 335 MIL BARRIS POR DIA,
LOCALIZADA A 500 KM A LESTE DE ARGEL, EM 19 DE JANEIRO DE 2004 FOI PALCO DE UMA
MAIORES EXPLOSÕES DE CALDEIRA DO RAMO DE PETRÓLEO E GÁS.

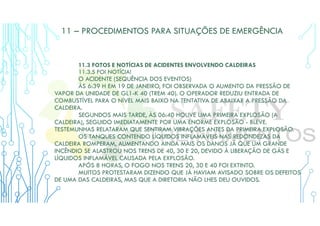

O ACIDENTE (SEQUÊNCIA DOS EVENTOS)
ÀS 6:39 H EM 19 DE JANEIRO, FOI OBSERVADA O AUMENTO DA PRESSÃO DE
VAPOR DA UNIDADE DE GL1-K 40 (TREM 40). O OPERADOR REDUZIU ENTRADA DE
COMBUSTÍVEL PARA O NÍVEL MAIS BAIXO NA TENTATIVA DE ABAIXAR A PRESSÃO DA
CALDEIRA.
SEGUNDOS MAIS TARDE, ÀS 06:40 HOUVE UMA PRIMEIRA EXPLOSÃO (A
CALDEIRA), SEGUIDO IMEDIATAMENTE POR UMA ENORME EXPLOSÃO - BLEVE.
TESTEMUNHAS RELATARAM QUE SENTIRAM VIBRAÇÕES ANTES DA PRIMEIRA EXPLOSÃO.
OS TANQUES CONTENDO LÍQUIDOS INFLAMÁVEIS NAS REDONDEZAS DA
CALDEIRA ROMPERAM, AUMENTANDO AINDA MAIS OS DANOS JÁ QUE UM GRANDE
INCÊNDIO SE ALASTROU NOS TRENS DE 40, 30 E 20, DEVIDO À LIBERAÇÃO DE GÁS E
LÍQUIDOS INFLAMÁVEL CAUSADA PELA EXPLOSÃO.
APÓS 8 HORAS, O FOGO NOS TRENS 20, 30 E 40 FOI EXTINTO.
MUITOS PROTESTARAM DIZENDO QUE JÁ HAVIAM AVISADO SOBRE OS DEFEITOS
DE UMA DAS CALDEIRAS, MAS QUE A DIRETORIA NÃO LHES DEU OUVIDOS.

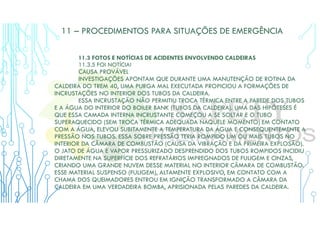

CAUSA PROVÁVEL
INVESTIGAÇÕES APONTAM QUE DURANTE UMA MANUTENÇÃO DE ROTINA DA
CALDEIRA DO TREM 40, UMA PURGA MAL EXECUTADA PROPICIOU A FORMAÇÕES DE
INCRUSTAÇÕES NO INTERIOR DOS TUBOS DA CALDEIRA.
ESSA INCRUSTAÇÃO NÃO PERMITIU TROCA TÉRMICA ENTRE A PAREDE DOS TUBOS
E A ÁGUA DO INTERIOR DO BOILER BANK (TUBOS DA CALDEIRA). UMA DAS HIPÓTESES É
QUE ESSA CAMADA INTERNA INCRUSTANTE COMEÇOU A SE SOLTAR E O TUBO
SUPERAQUECIDO (SEM TROCA TÉRMICA ADEQUADA NAQUELE MOMENTO) EM CONTATO
COM A ÁGUA, ELEVOU SUBITAMENTE A TEMPERATURA DA ÁGUA E CONSEQUENTEMENTE A
PRESSÃO NOS TUBOS. ESSA SOBRE PRESSÃO TERIA ROMPIDO UM OU MAIS TUBOS NO
INTERIOR DA CÂMARA DE COMBUSTÃO (CAUSA DA VIBRAÇÃO E DA PRIMEIRA EXPLOSÃO).
O JATO DE ÁGUA E VAPOR PRESSURIZADO DESPRENDIDO DOS TUBOS ROMPIDOS INCIDIU
DIRETAMENTE NA SUPERFÍCIE DOS REFRATÁRIOS IMPREGNADOS DE FULIGEM E CINZAS,
CRIANDO UMA GRANDE NUVEM DESSE MATERIAL NO INTERIOR CÂMARA DE COMBUSTÃO.
ESSE MATERIAL SUSPENSO (FULIGEM), ALTAMENTE EXPLOSIVO, EM CONTATO COM A
CHAMA DOS QUEIMADORES ENTROU EM IGNIÇÃO TRANSFORMADO A CÂMARA DA
CALDEIRA EM UMA VERDADEIRA BOMBA, APRISIONADA PELAS PAREDES DA CALDEIRA.

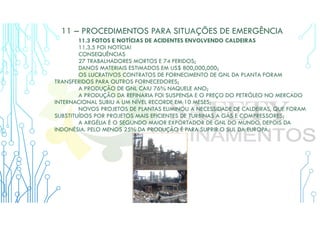

CONSEQUÊNCIAS
27 TRABALHADORES MORTOS E 74 FERIDOS;
DANOS MATERIAIS ESTIMADOS EM US$ 800,000,000;
OS LUCRATIVOS CONTRATOS DE FORNECIMENTO DE GNL DA PLANTA FORAM
TRANSFERIDOS PARA OUTROS FORNECEDORES;
A PRODUÇÃO DE GNL CAIU 76% NAQUELE ANO;
A PRODUÇÃO DA REFINARIA FOI SUSPENSA E O PREÇO DO PETRÓLEO NO MERCADO
INTERNACIONAL SUBIU A UM NÍVEL RECORDE EM 10 MESES;
NOVOS PROJETOS DE PLANTAS ELIMINOU A NECESSIDADE DE CALDEIRAS, QUE FORAM
SUBSTITUÍDOS POR PROJETOS MAIS EFICIENTES DE TURBINAS A GÁS E COMPRESSORES;
A ARGÉLIA É O SEGUNDO MAIOR EXPORTADOR DE GNL DO MUNDO, DEPOIS DA
INDONÉSIA. PELO MENOS 25% DA PRODUÇÃO É PARA SUPRIR O SUL DA EUROPA.

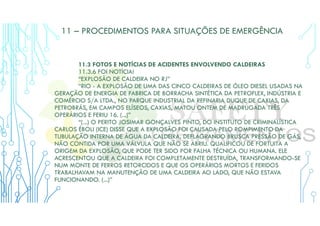

“EXPLOSÃO DE CALDEIRA NO RJ”
“RIO - A EXPLOSÃO DE UMA DAS CINCO CALDEIRAS DE ÓLEO DIESEL USADAS NA
GERAÇÃO DE ENERGIA DE FABRICA DE BORRACHA SINTÉTICA DA PETROFLEX, INDÚSTRIA E
COMÉRCIO S/A LTDA., NO PARQUE INDUSTRIAL DA REFINARIA DUQUE DE CAXIAS, DA
PETROBRÁS, EM CAMPOS ELÍSEOS, CAXIAS, MATOU ONTEM DE MADRUGADA TRÊS
OPERÁRIOS E FERIU 16. (...)”
“(...) O PERITO JOSIMAR GONÇALVES PINTO, DO INSTITUTO DE CRIMINALÍSTICA
CARLOS ÉBOLI (ICE) DISSE QUE A EXPLOSÃO FOI CAUSADA PELO ROMPIMENTO DA
TUBULAÇÃO INTERNA DE ÁGUA DA CALDEIRA, DEFLAGRANDO BRUSCA PRESSÃO DE GÁS,
NÃO CONTIDA POR UMA VÁLVULA QUE NÃO SE ABRIU. QUALIFICOU DE FORTUITA A
ORIGEM DA EXPLOSÃO, QUE PODE TER SIDO POR FALHA TÉCNICA OU HUMANA. ELE
ACRESCENTOU QUE A CALDEIRA FOI COMPLETAMENTE DESTRUÍDA, TRANSFORMANDO-SE
NUM MONTE DE FERROS RETORCIDOS E QUE OS OPERÁRIOS MORTOS E FERIDOS
TRABALHAVAM NA MANUTENÇÃO DE UMA CALDEIRA AO LADO, QUE NÃO ESTAVA
FUNCIONANDO. (...)”

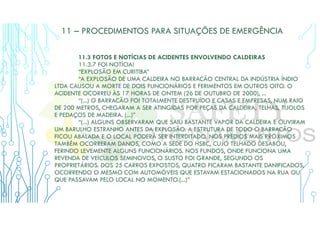

“EXPLOSÃO EM CURITIBA”
“A EXPLOSÃO DE UMA CALDEIRA NO BARRACÃO CENTRAL DA INDÚSTRIA ÍNDIO
LTDA CAUSOU A MORTE DE DOIS FUNCIONÁRIOS E FERIMENTOS EM OUTROS OITO. O
ACIDENTE OCORREU ÀS 17 HORAS DE ONTEM (26 DE OUTUBRO DE 2000), ...
“(...) O BARRACÃO FOI TOTALMENTE DESTRUÍDO E CASAS E EMPRESAS, NUM RAIO
DE 200 METROS, CHEGARAM A SER ATINGIDAS POR PEÇAS DA CALDEIRA, TELHAS, TIJOLOS
E PEDAÇOS DE MADEIRA. (...)”
“(...) ALGUNS OBSERVARAM QUE SAIU BASTANTE VAPOR DA CALDEIRA E OUVIRAM
UM BARULHO ESTRANHO ANTES DA EXPLOSÃO. A ESTRUTURA DE TODO O BARRACÃO
FICOU ABALADA E O LOCAL PODERÁ SER INTERDITADO. NOS PRÉDIOS MAIS PRÓXIMOS
TAMBÉM OCORRERAM DANOS, COMO A SEDE DO HSBC, CUJO TELHADO DESABOU,
FERINDO LEVEMENTE ALGUNS FUNCIONÁRIOS. NOS FUNDOS, ONDE FUNCIONA UMA
REVENDA DE VEÍCULOS SEMINOVOS, O SUSTO FOI GRANDE, SEGUNDO OS
PROPRIETÁRIOS. DOS 25 CARROS EXPOSTOS, QUATRO FICARAM BASTANTE DANIFICADOS,
OCORRENDO O MESMO COM AUTOMÓVEIS QUE ESTAVAM ESTACIONADOS NA RUA OU
QUE PASSAVAM PELO LOCAL NO MOMENTO.(...)”

“EXPLOSÃO EM CURITIBA”

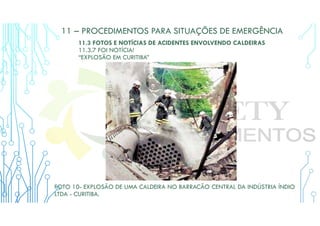

FOTO 10- EXPLOSÃO DE UMA CALDEIRA NO BARRACÃO CENTRAL DA INDÚSTRIA ÍNDIO
LTDA - CURITIBA.

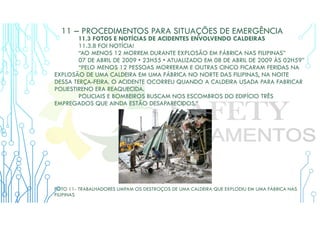

“AO MENOS 12 MORREM DURANTE EXPLOSÃO EM FÁBRICA NAS FILIPINAS”
07 DE ABRIL DE 2009 • 23H55 • ATUALIZADO EM 08 DE ABRIL DE 2009 ÀS 02H59”
“PELO MENOS 12 PESSOAS MORRERAM E OUTRAS CINCO FICARAM FERIDAS NA
EXPLOSÃO DE UMA CALDEIRA EM UMA FÁBRICA NO NORTE DAS FILIPINAS, NA NOITE
DESSA TERÇA-FEIRA. O ACIDENTE OCORREU QUANDO A CALDEIRA USADA PARA FABRICAR
POLIESTIRENO ERA REAQUECIDA.
POLICIAIS E BOMBEIROS BUSCAM NOS ESCOMBROS DO EDIFÍCIO TRÊS
EMPREGADOS QUE AINDA ESTÃO DESAPARECIDOS.”
FOTO 11- TRABALHADORES LIMPAM OS DESTROÇOS DE UMA CALDEIRA QUE EXPLODIU EM UMA FÁBRICA NAS
FILIPINAS

11 Procedimentos para Situações de Emergência.pdf

Mais conteúdo relacionado

Semelhante a 11 Procedimentos para Situações de Emergência.pdf

Mais de PatriciaRangelManhes

Último

11 Procedimentos para Situações de Emergência.pdf
