Este documento apresenta uma atividade sobre mapas e dados espaciais utilizando planilhas eletrônicas e a ferramenta Fusion Tables do Google Drive. A atividade propõe que os alunos mapeiem dados de população brasileira por unidade da federação usando o Power Maps no Excel e em seguida analisem dados de migração entre estados usando mapas e redes no Fusion Tables.

1. Apresentação da disciplina
Modelos de representação Espacial
Atividade 1 –
Mapas ao Alcance de Todos
INFORMÁTICA APLICADA AO
PLANEJAMENTO TERRITORIAL
CS3406 - Informática Aplicada ao Planejamento Territorial setembro de 2017
Carolina Moutinho Duque de Pinho
carolina.pinho@ufabc.edu.br
Vitor Vieira Vasconcelos
vitor.vasconcelos@ufabc.edu.br

2. Atividade – Mapas ao Alcance de todos

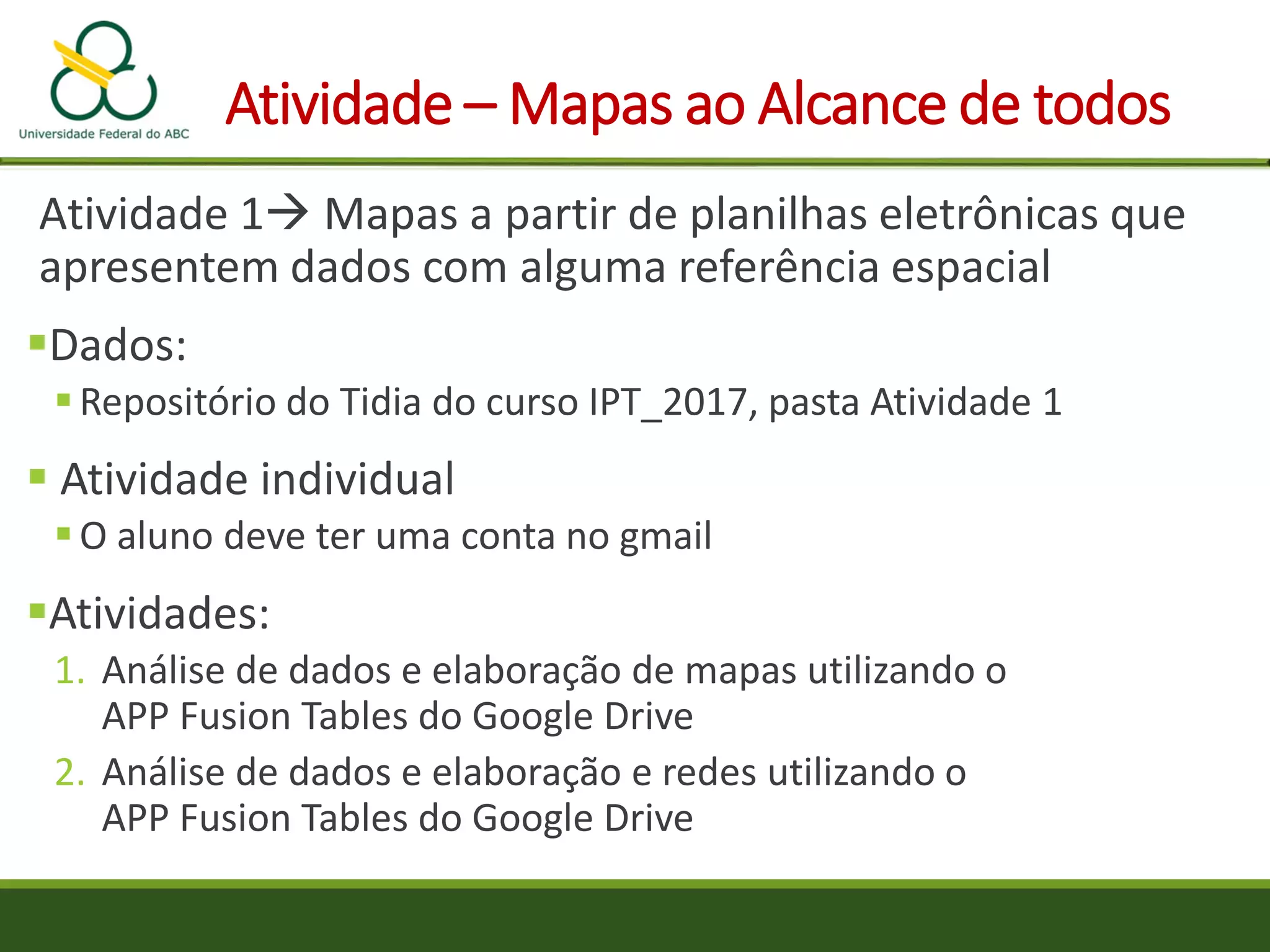

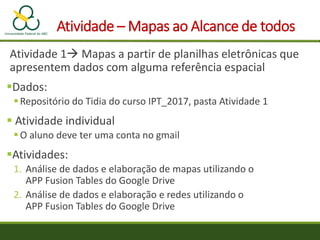

Atividade 1 Mapas a partir de planilhas eletrônicas que
apresentem dados com alguma referência espacial
Dados:
Repositório do Tidia do curso IPT_2017, pasta Atividade 1
 Atividade individual
O aluno deve ter uma conta no gmail
Atividades:
1. Análise de dados e elaboração de mapas utilizando o
APP Fusion Tables do Google Drive
2. Análise de dados e elaboração e redes utilizando o
APP Fusion Tables do Google Drive

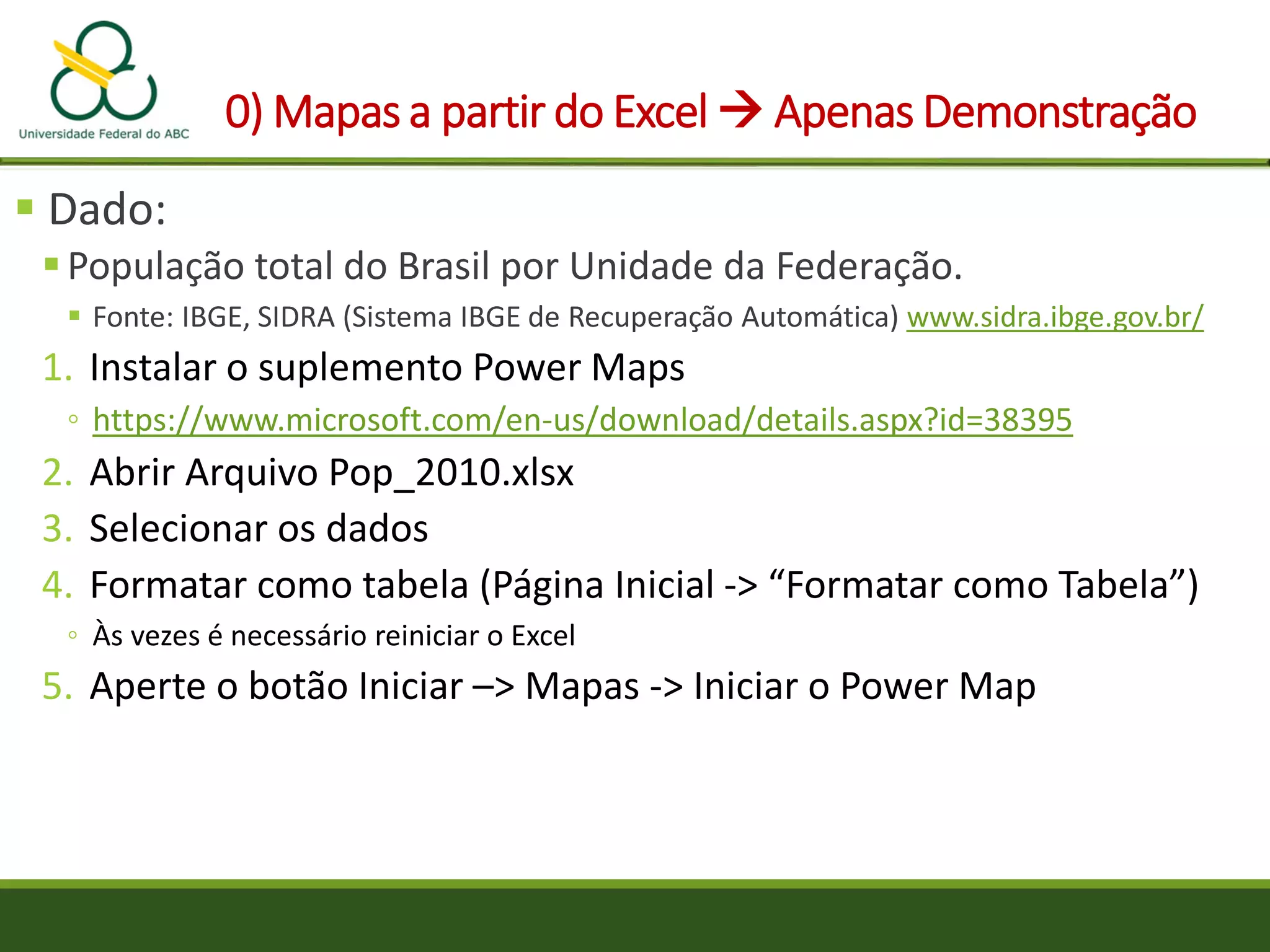

3. 0) Mapas a partir do Excel  Apenas Demonstração
 Dado:
População total do Brasil por Unidade da Federação.
 Fonte: IBGE, SIDRA (Sistema IBGE de Recuperação Automática) www.sidra.ibge.gov.br/
1. Instalar o suplemento Power Maps
◦ https://www.microsoft.com/en-us/download/details.aspx?id=38395
2. Abrir Arquivo Pop_2010.xlsx
3. Selecionar os dados
4. Formatar como tabela (Página Inicial -> “Formatar como Tabela”)
◦ Às vezes é necessário reiniciar o Excel

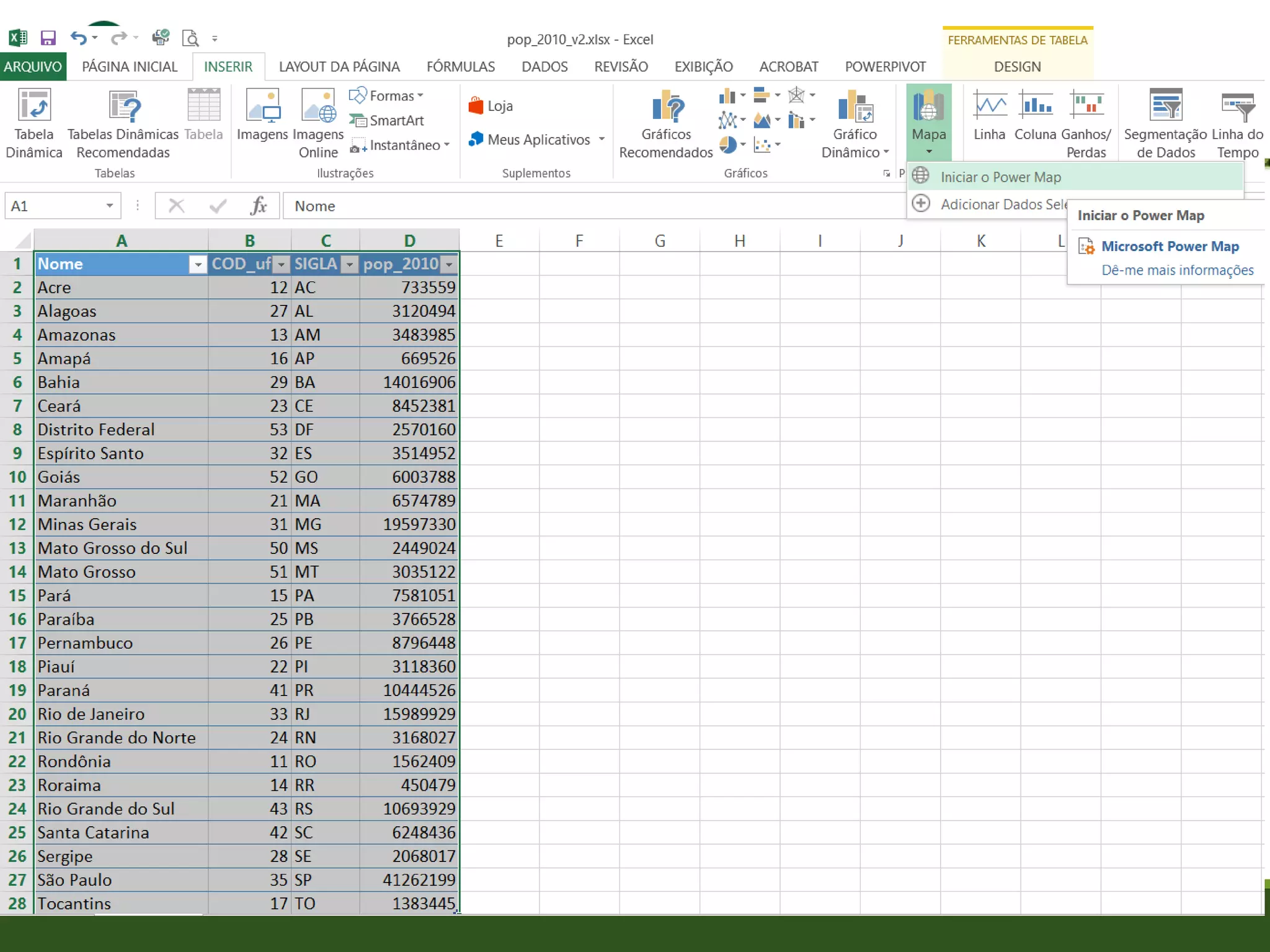

5. Aperte o botão Iniciar –> Mapas -> Iniciar o Power Map

5. A) Mapas a partir do Excel  Apenas Demonstração

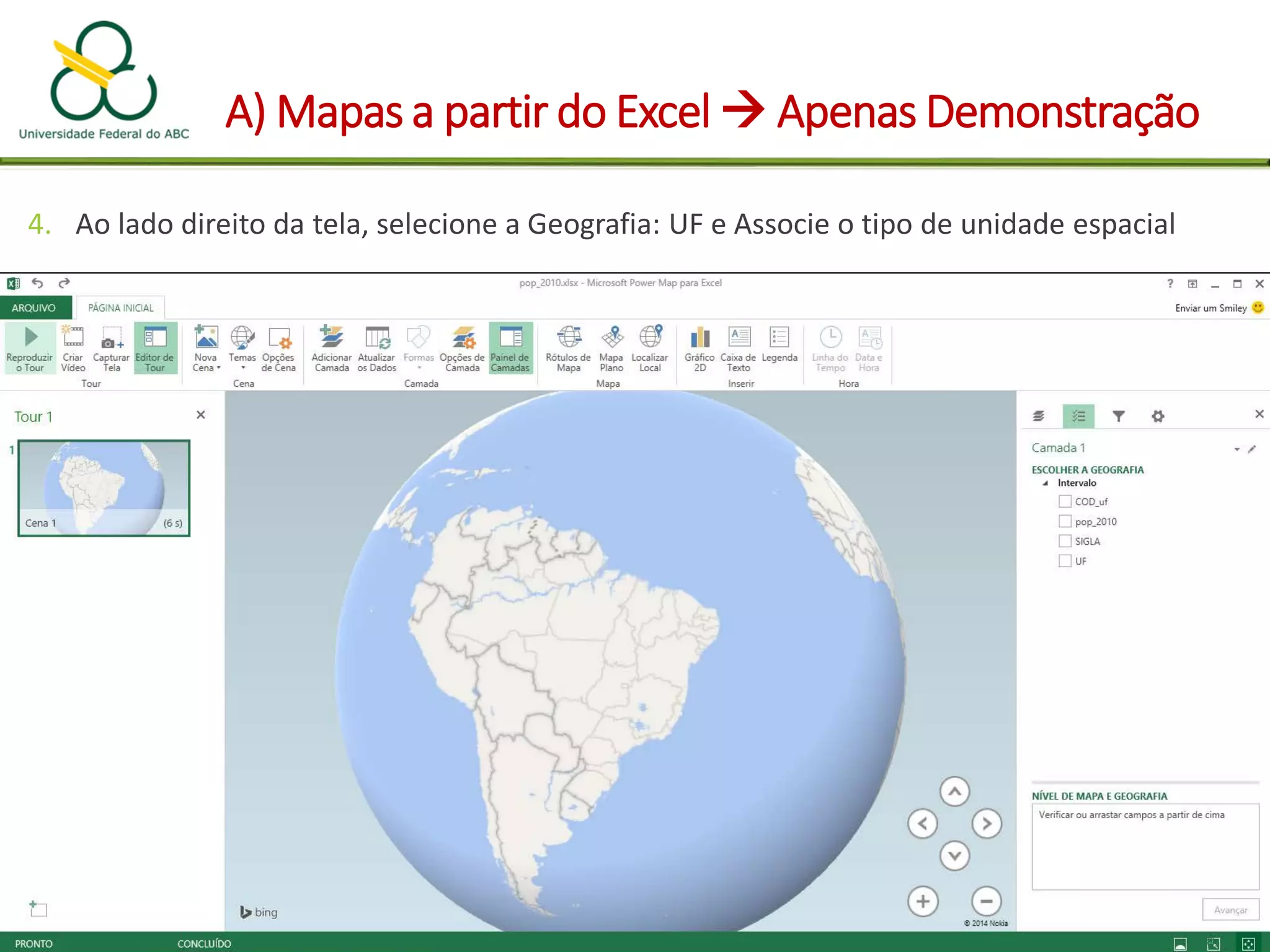

4. Ao lado direito da tela, selecione a Geografia: UF e Associe o tipo de unidade espacial

6. A) Mapas a partir do Excel  Apenas Demonstração

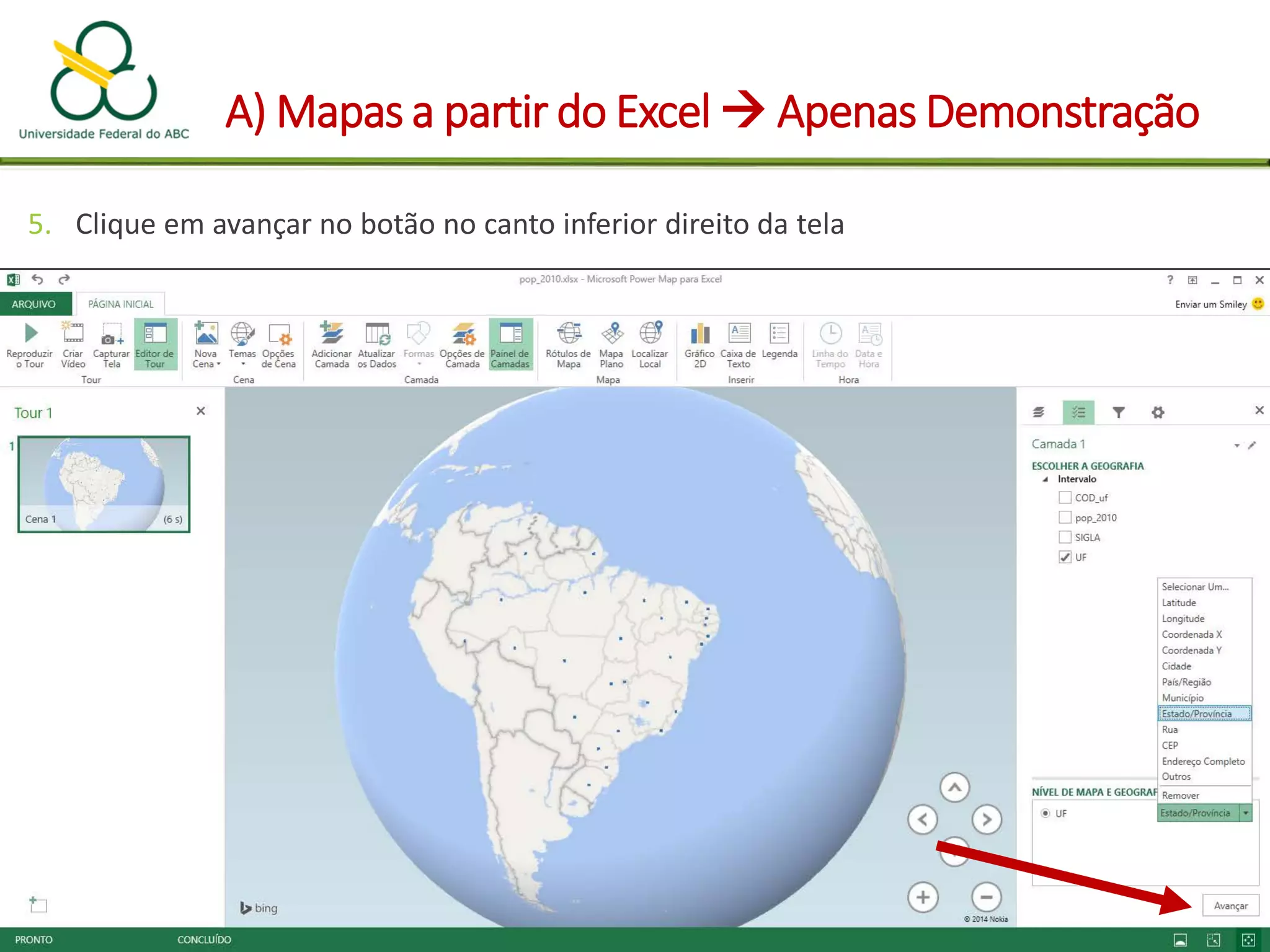

5. Clique em avançar no botão no canto inferior direito da tela

7. A) Mapas a partir do Excel  Apenas Demonstração

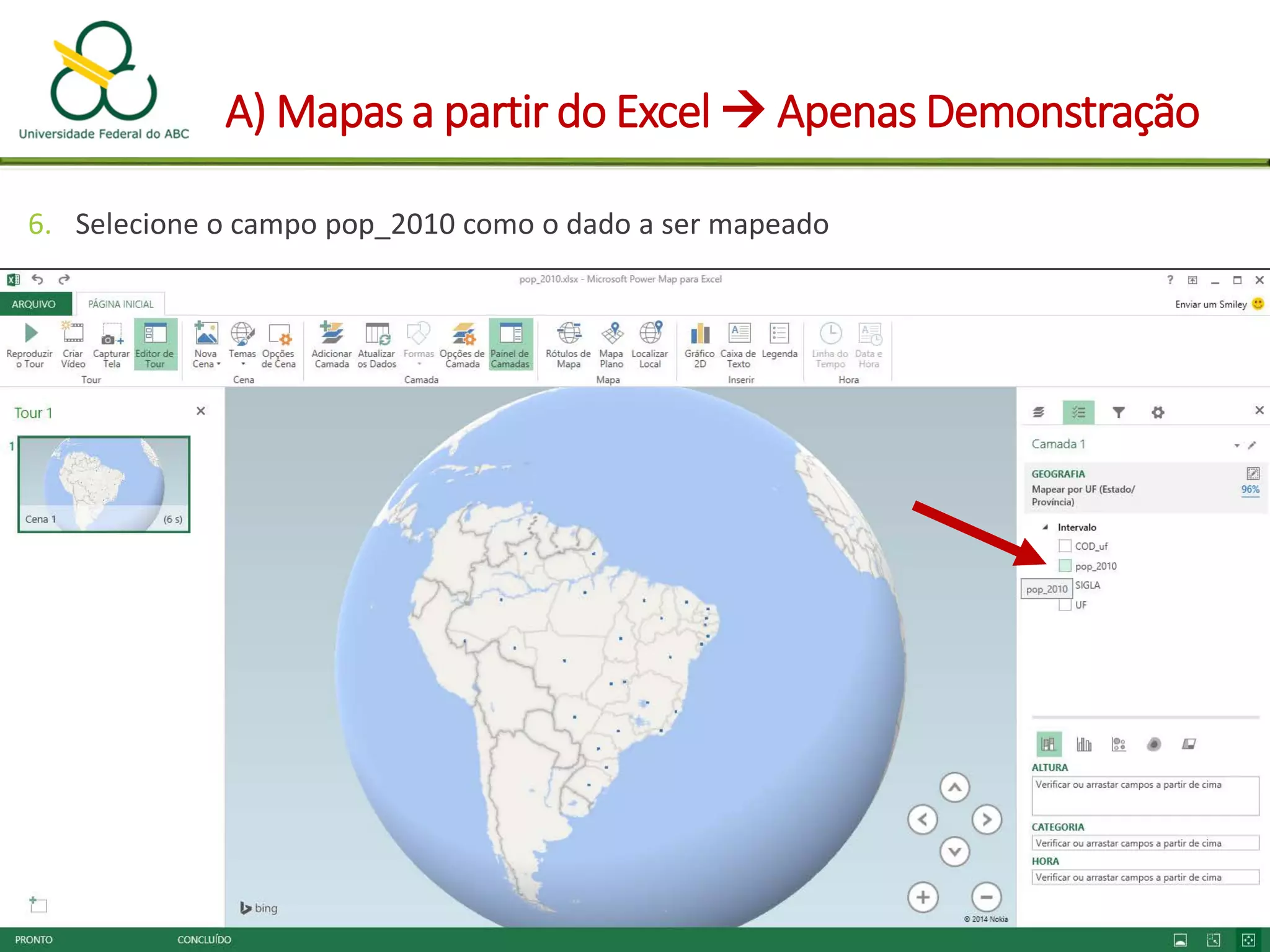

6. Selecione o campo pop_2010 como o dado a ser mapeado

8. A) Mapas a partir do Excel  Apenas Demonstração

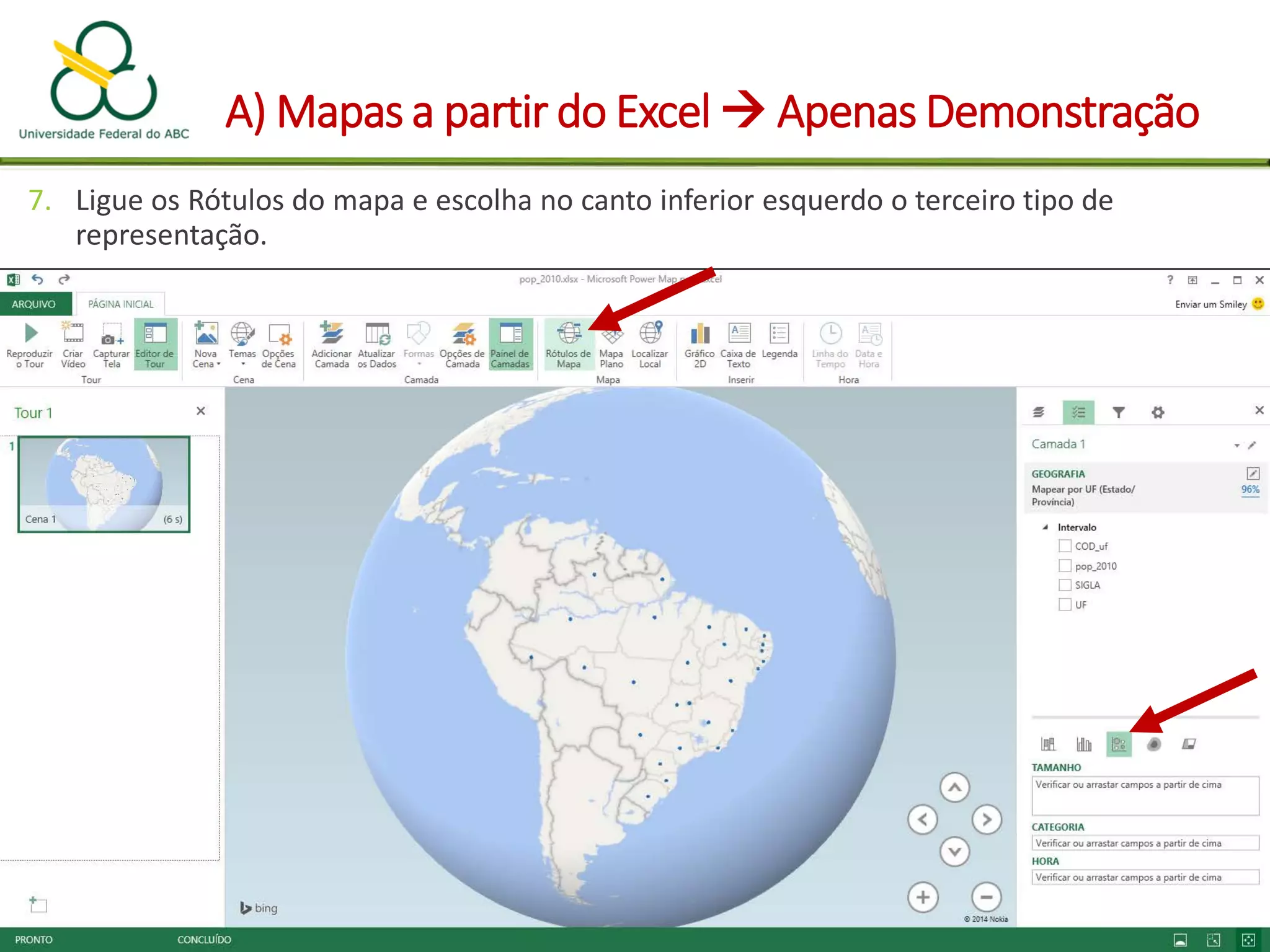

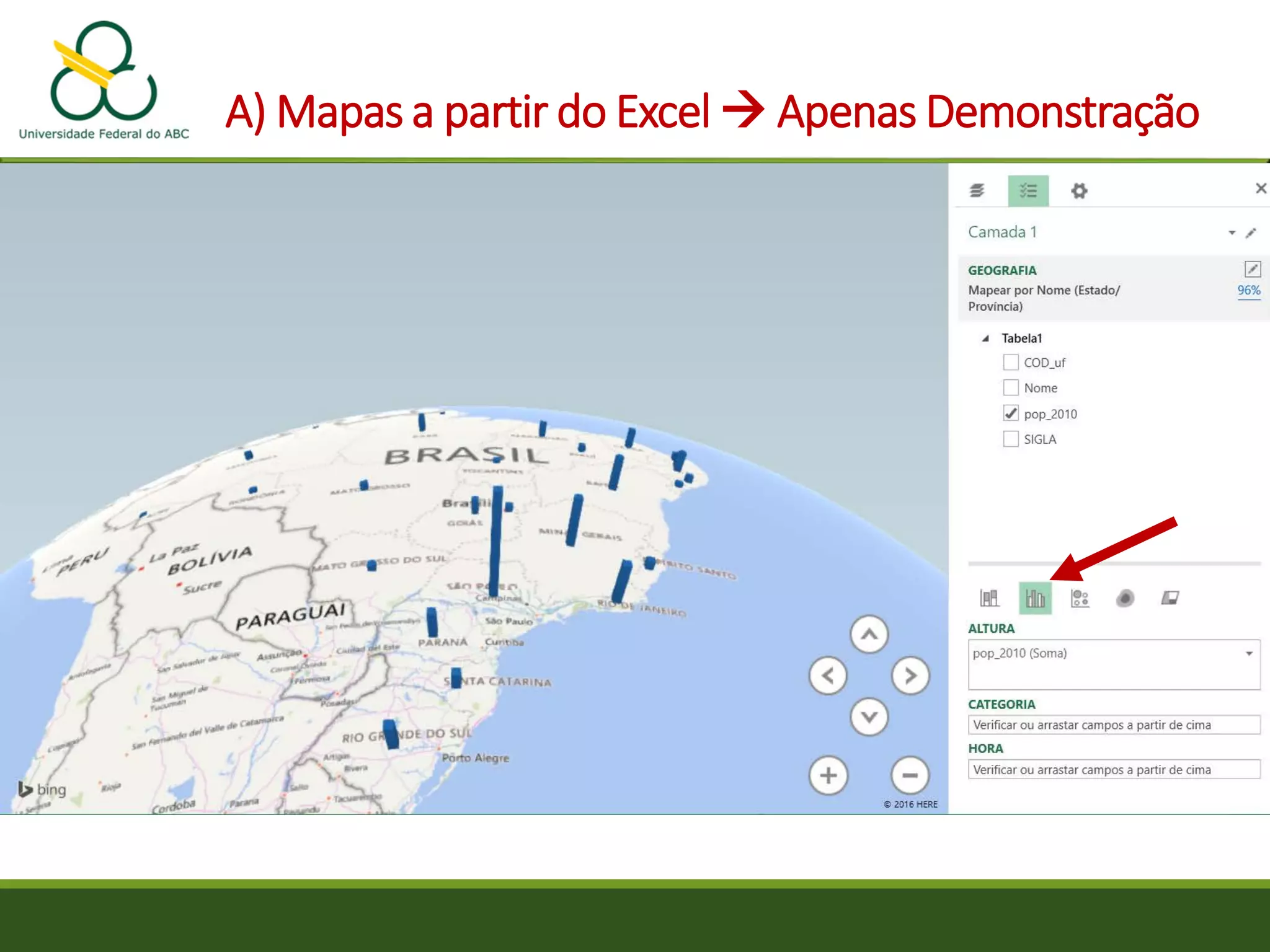

7. Ligue os Rótulos do mapa e escolha no canto inferior esquerdo o terceiro tipo de
representação.

9. A) Mapas a partir do Excel  Apenas Demonstração

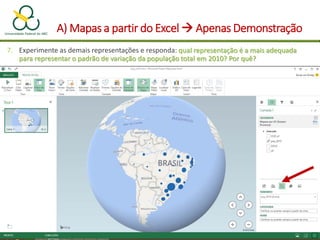

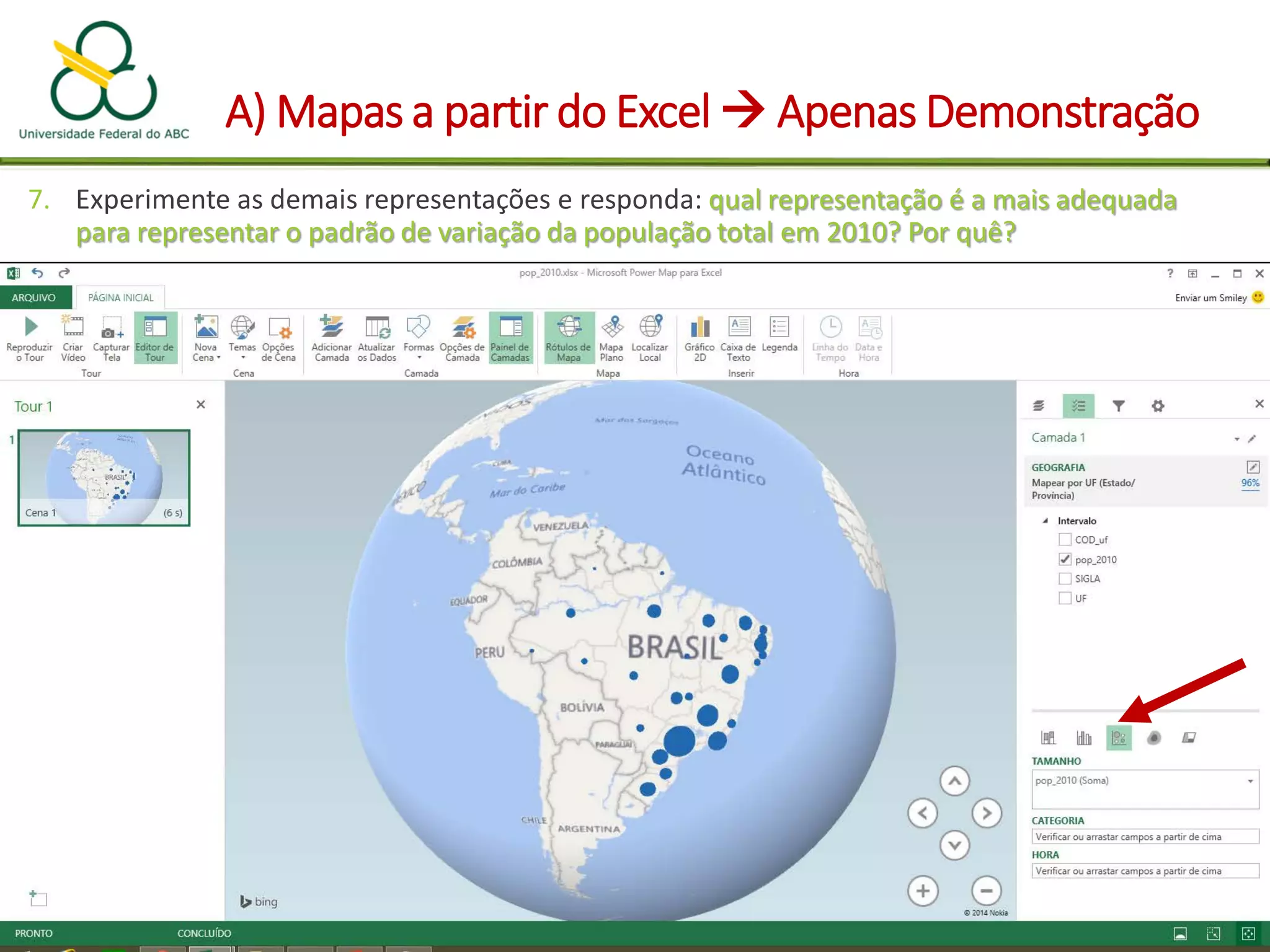

7. Experimente as demais representações e responda: qual representação é a mais adequada
para representar o padrão de variação da população total em 2010? Por quê?

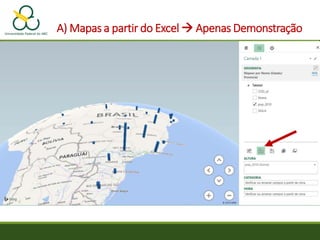

10. A) Mapas a partir do Excel  Apenas Demonstração

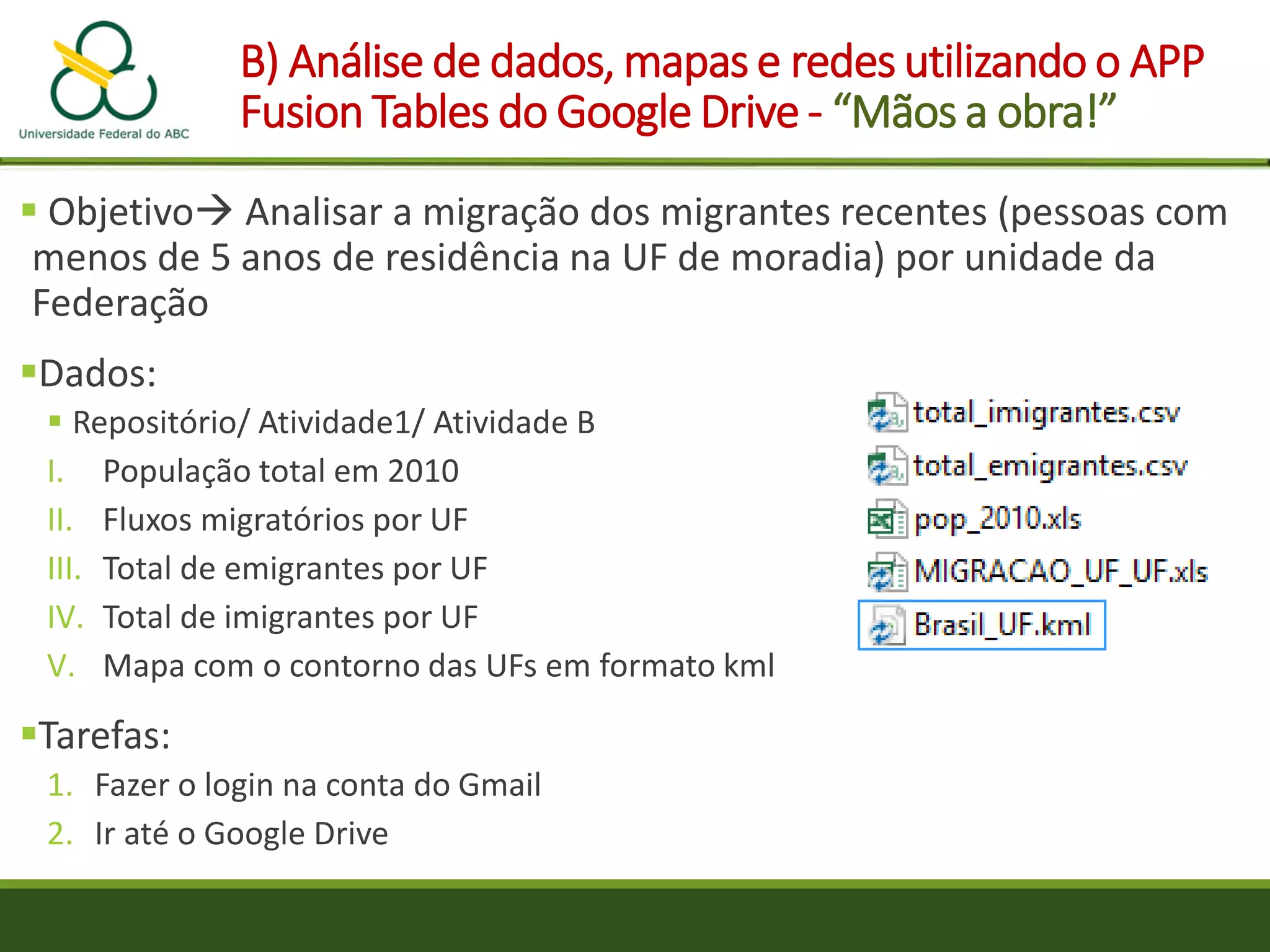

11. B) Análise de dados, mapas e redes utilizando o APP
Fusion Tables do Google Drive - “Mãos a obra!”
 Objetivo Analisar a migração dos migrantes recentes (pessoas com
menos de 5 anos de residência na UF de moradia) por unidade da
Federação
Dados:
 Repositório/ Atividade1/ Atividade B
I. População total em 2010
II. Fluxos migratórios por UF
III. Total de emigrantes por UF
IV. Total de imigrantes por UF
V. Mapa com o contorno das UFs em formato kml
Tarefas:
1. Fazer o login na conta do Gmail
2. Ir até o Google Drive

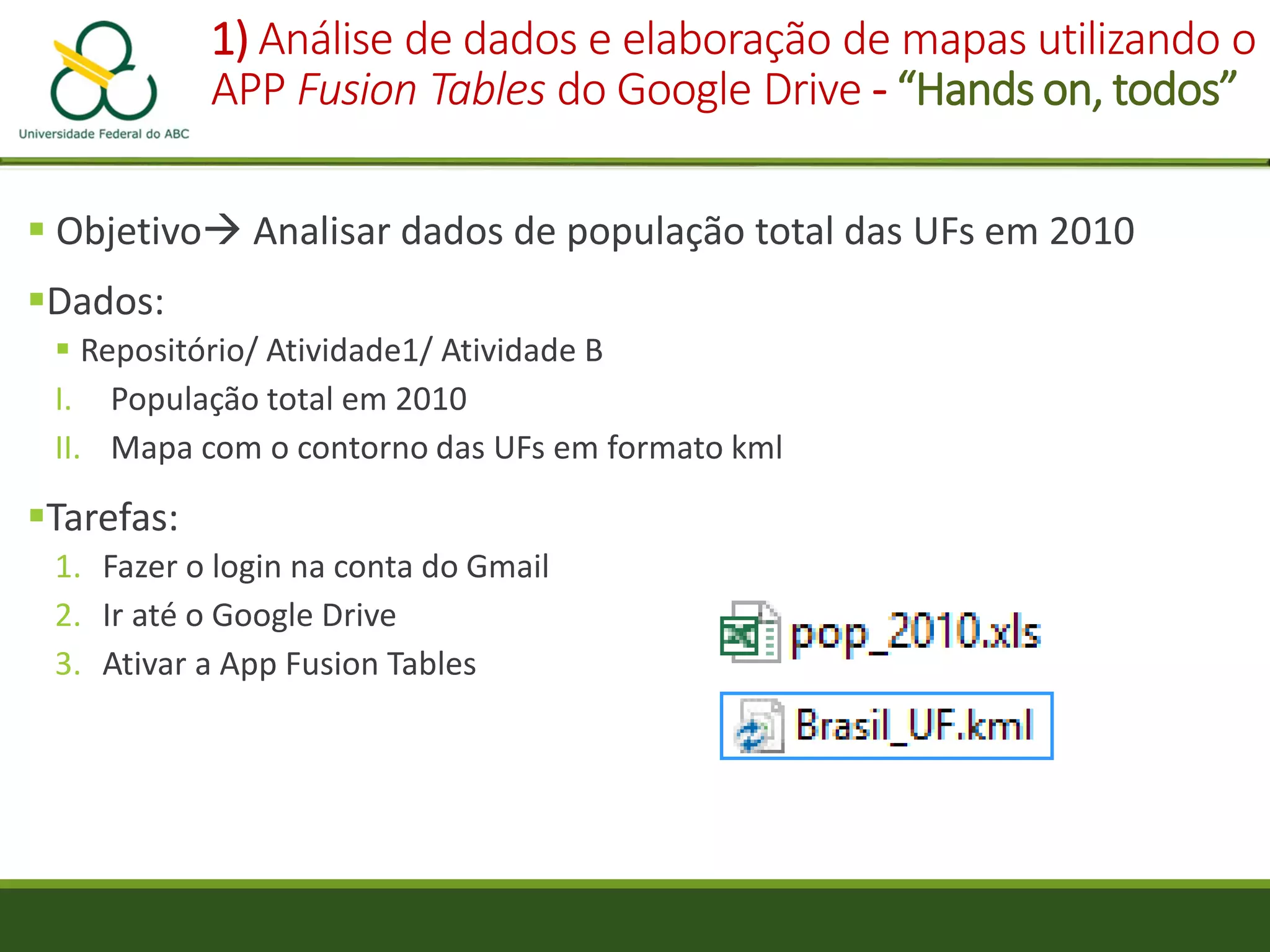

12. 1) Análise de dados e elaboração de mapas utilizando o
APP Fusion Tables do Google Drive - “Hands on, todos”
 Objetivo Analisar dados de população total das UFs em 2010
Dados:
 Repositório/ Atividade1/ Atividade B
I. População total em 2010
II. Mapa com o contorno das UFs em formato kml
Tarefas:
1. Fazer o login na conta do Gmail
2. Ir até o Google Drive
3. Ativar a App Fusion Tables

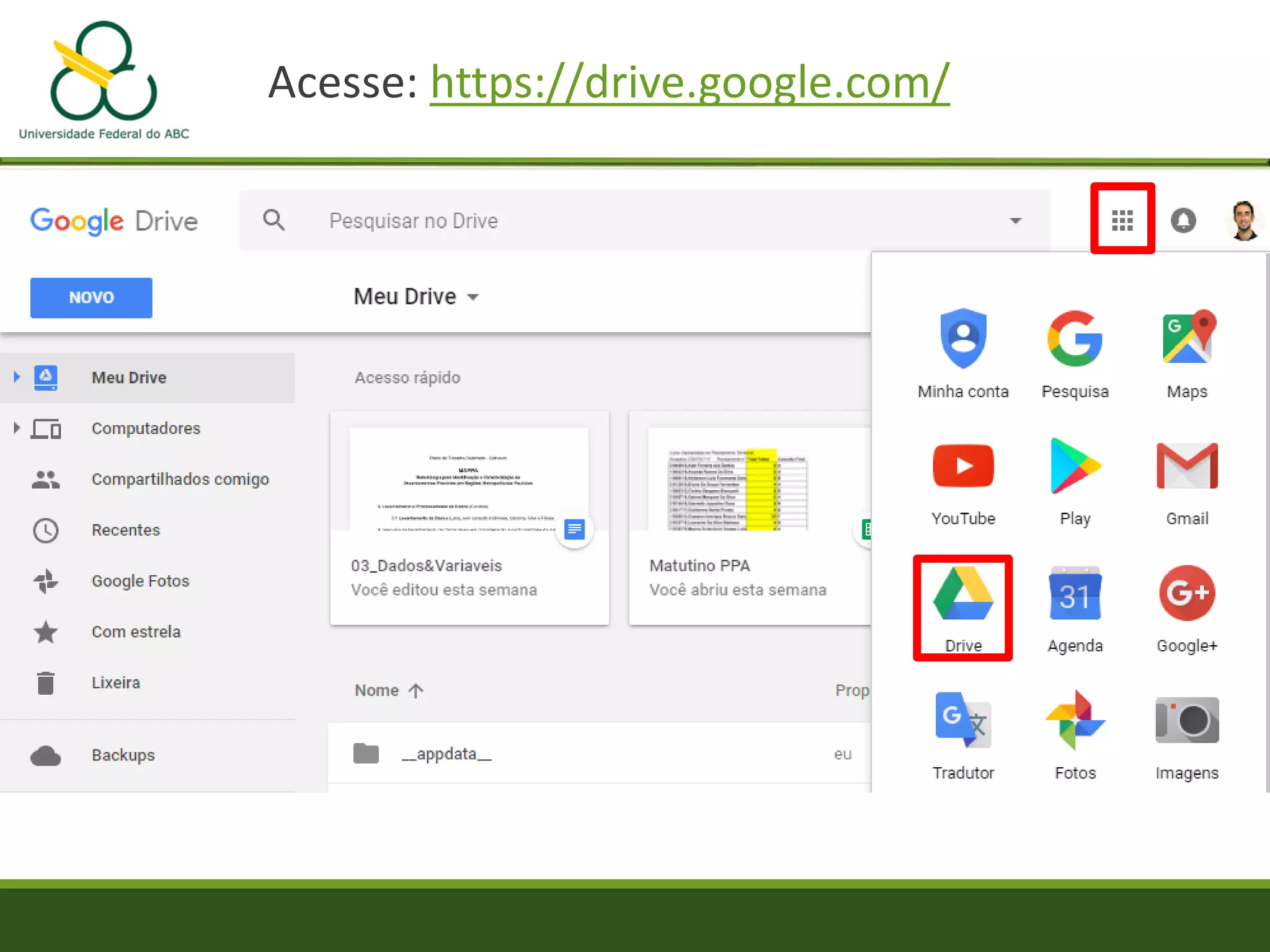

13. Acesse: https://drive.google.com/

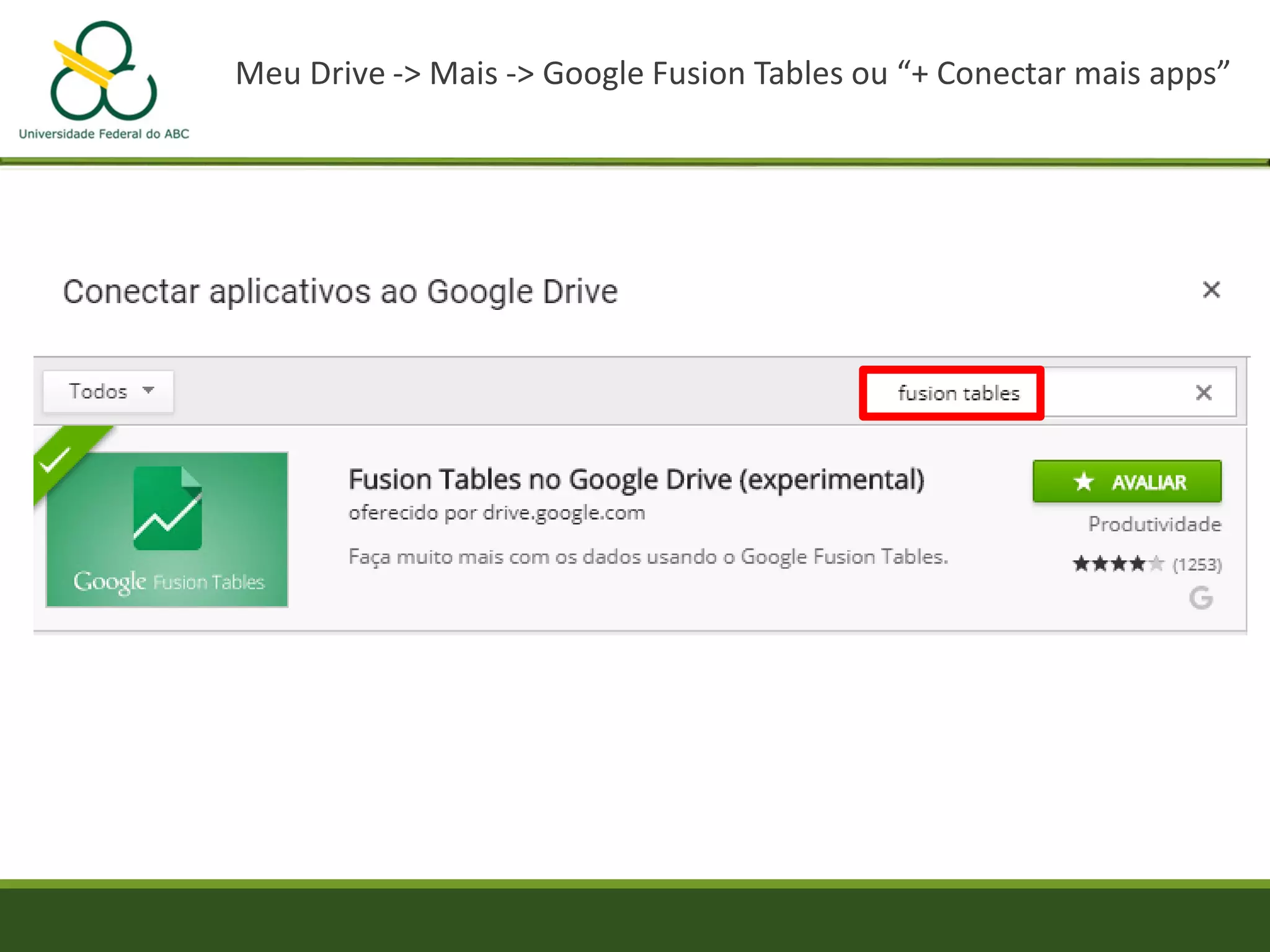

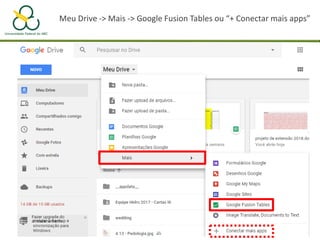

14. Meu Drive -> Mais -> Google Fusion Tables ou “+ Conectar mais apps”

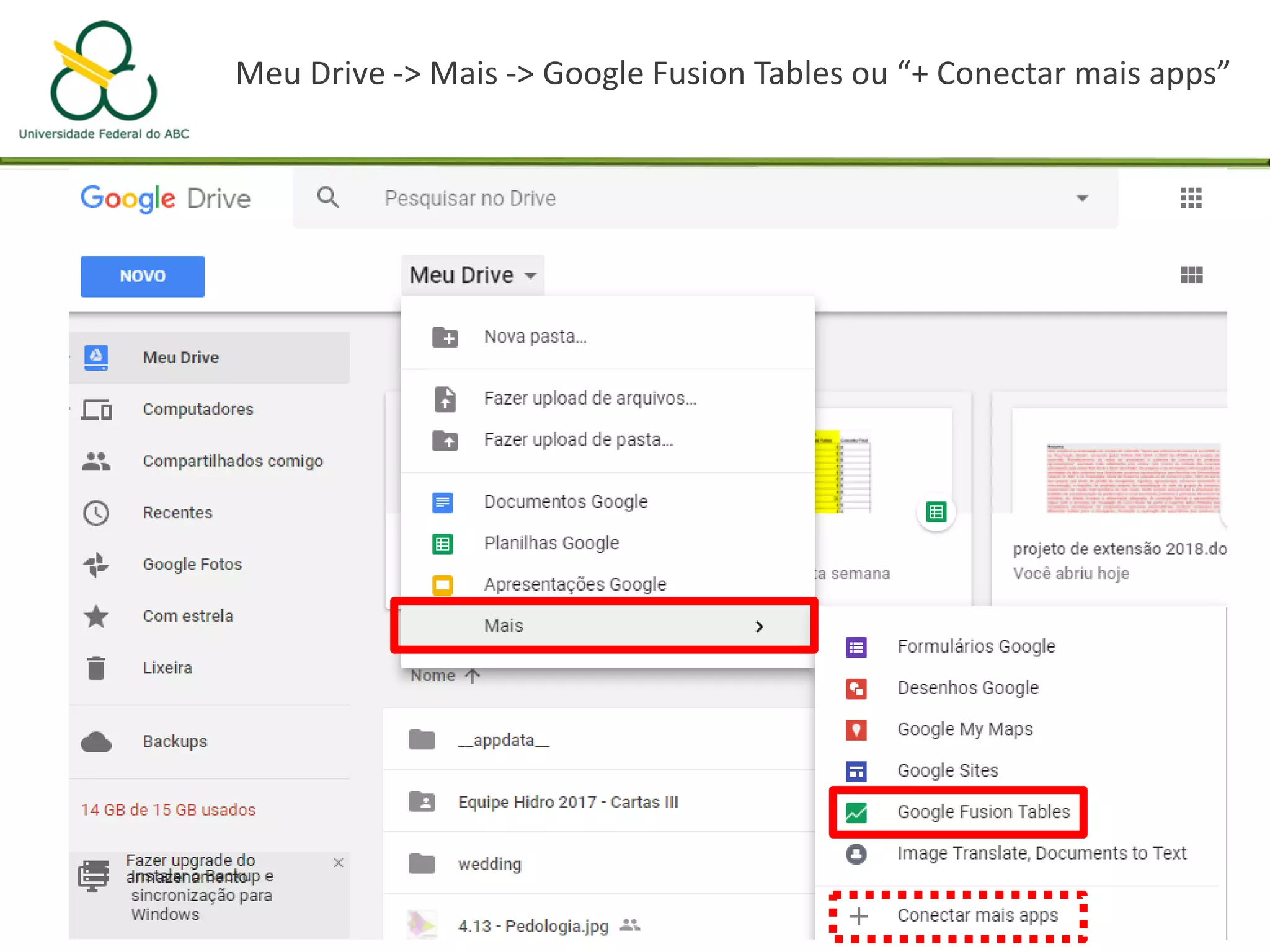

15. Meu Drive -> Mais -> Google Fusion Tables ou “+ Conectar mais apps”

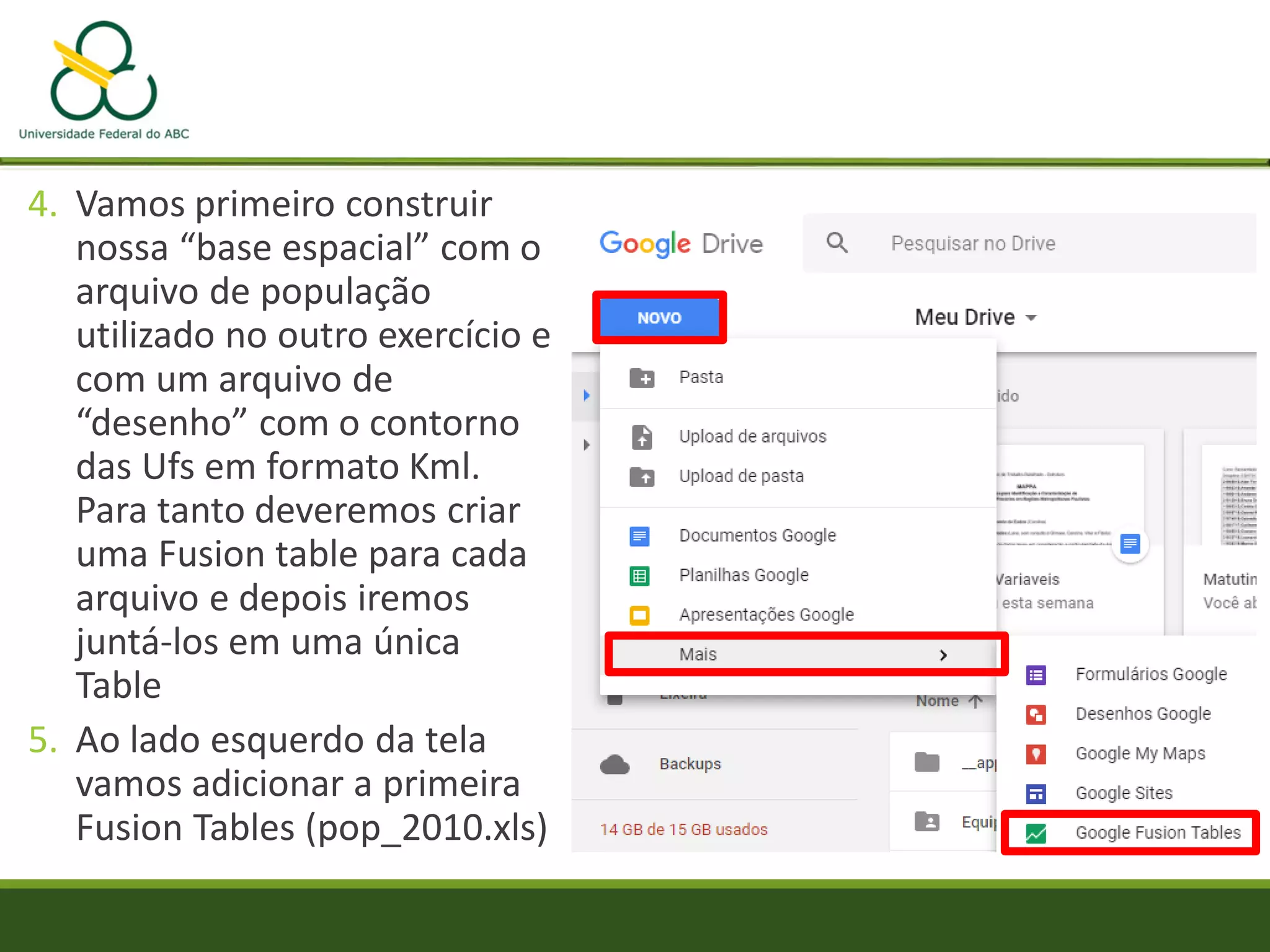

16. 4. Vamos primeiro construir
nossa “base espacial” com o
arquivo de população
utilizado no outro exercício e
com um arquivo de
“desenho” com o contorno
das Ufs em formato Kml.
Para tanto deveremos criar
uma Fusion table para cada
arquivo e depois iremos
juntá-los em uma única
Table

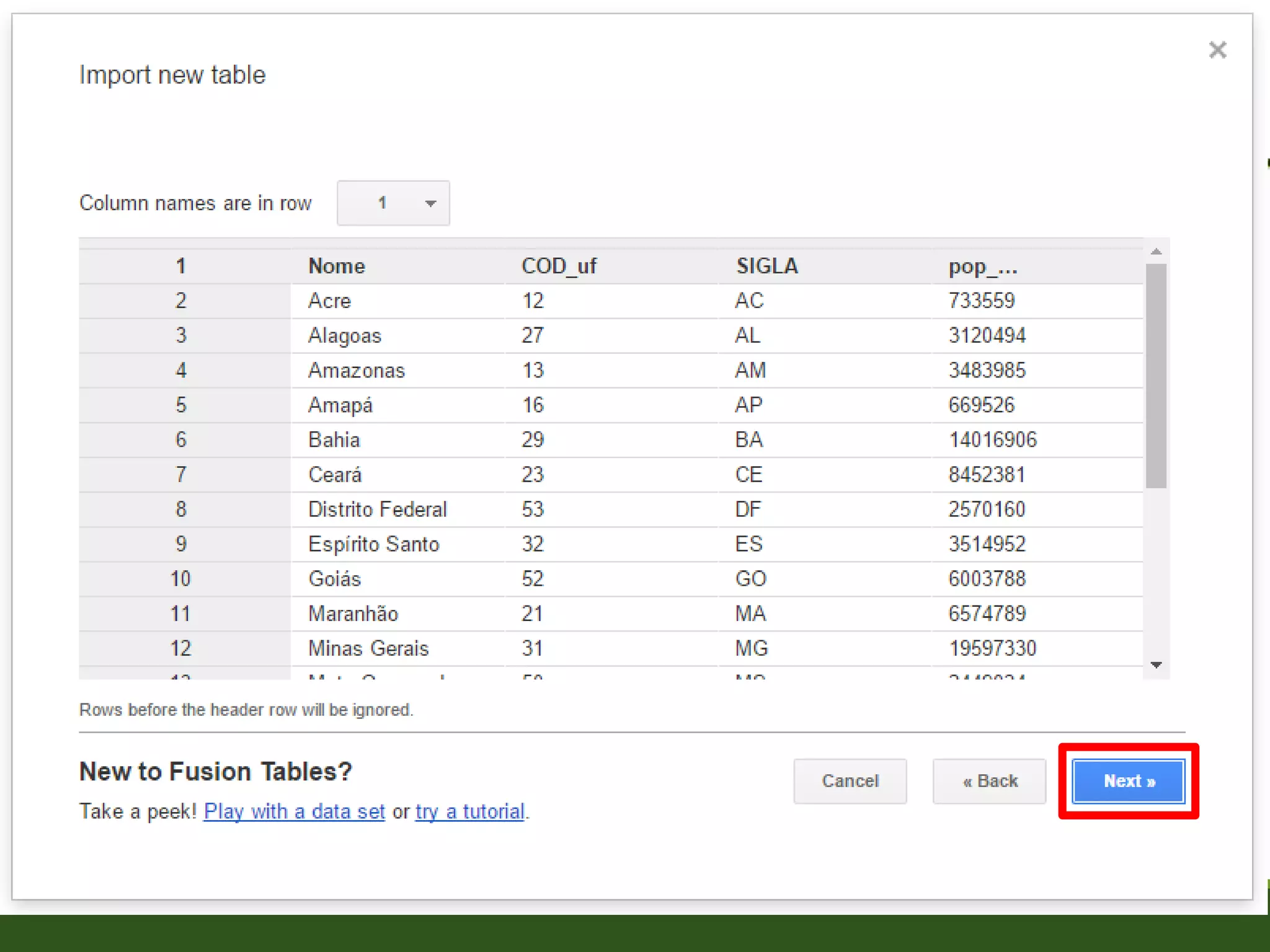

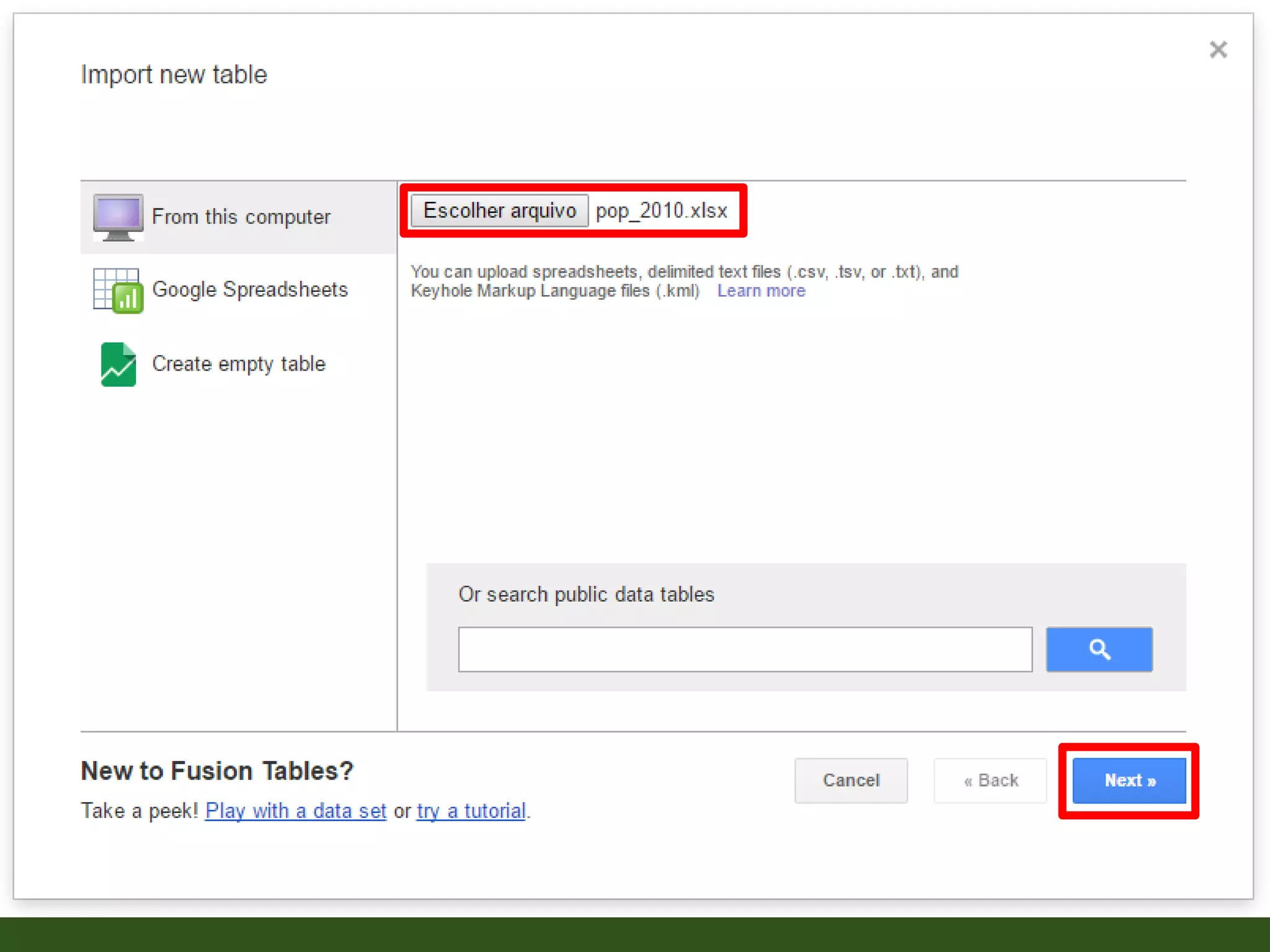

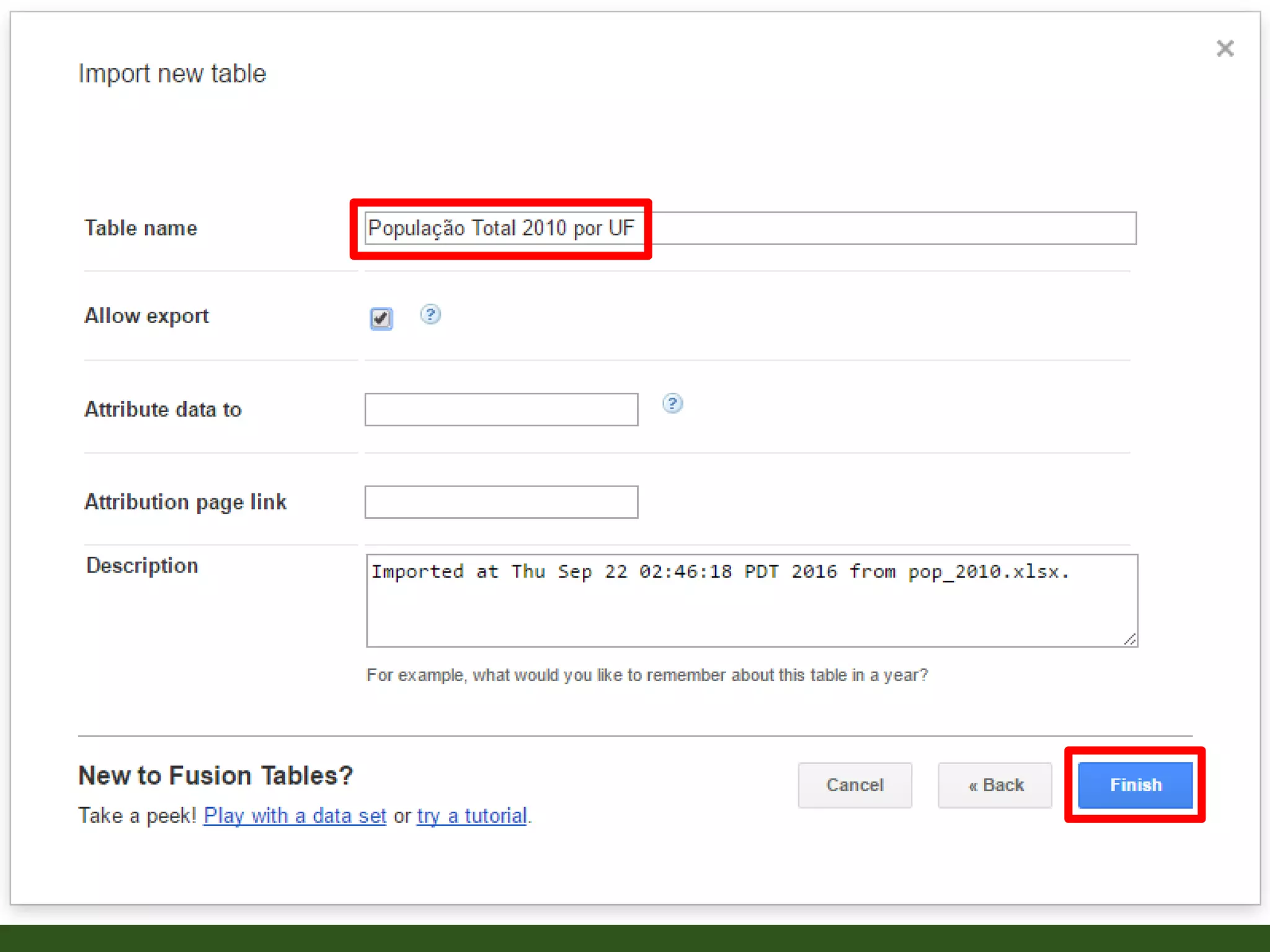

5. Ao lado esquerdo da tela
vamos adicionar a primeira
Fusion Tables (pop_2010.xls)

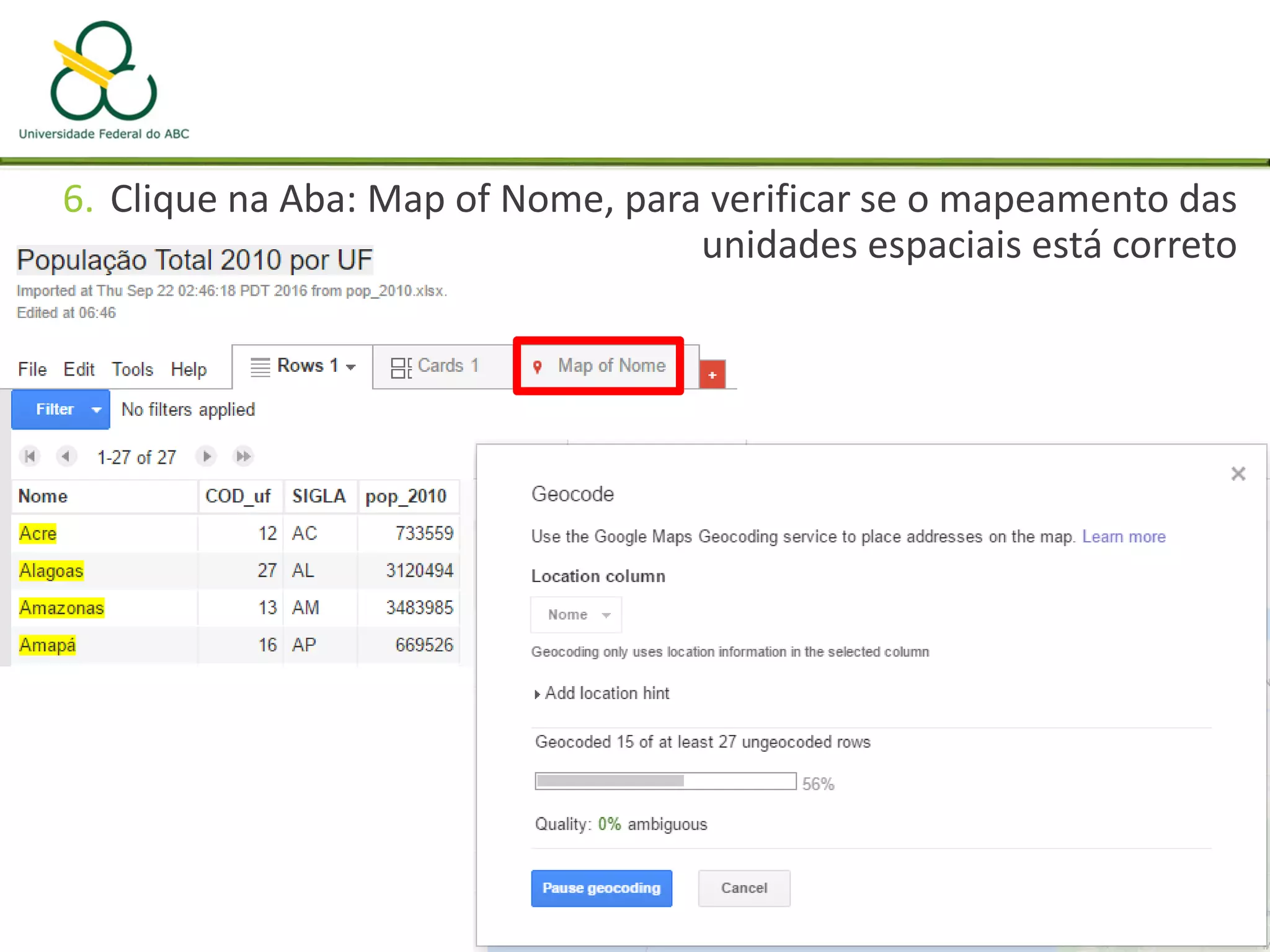

20. 6. Clique na Aba: Map of Nome, para verificar se o mapeamento das
unidades espaciais está correto

21. 7. Veja se o software colocou uma das UFs em lugares errados,
como fora do Brasil. Podemos corrigir esses erros.

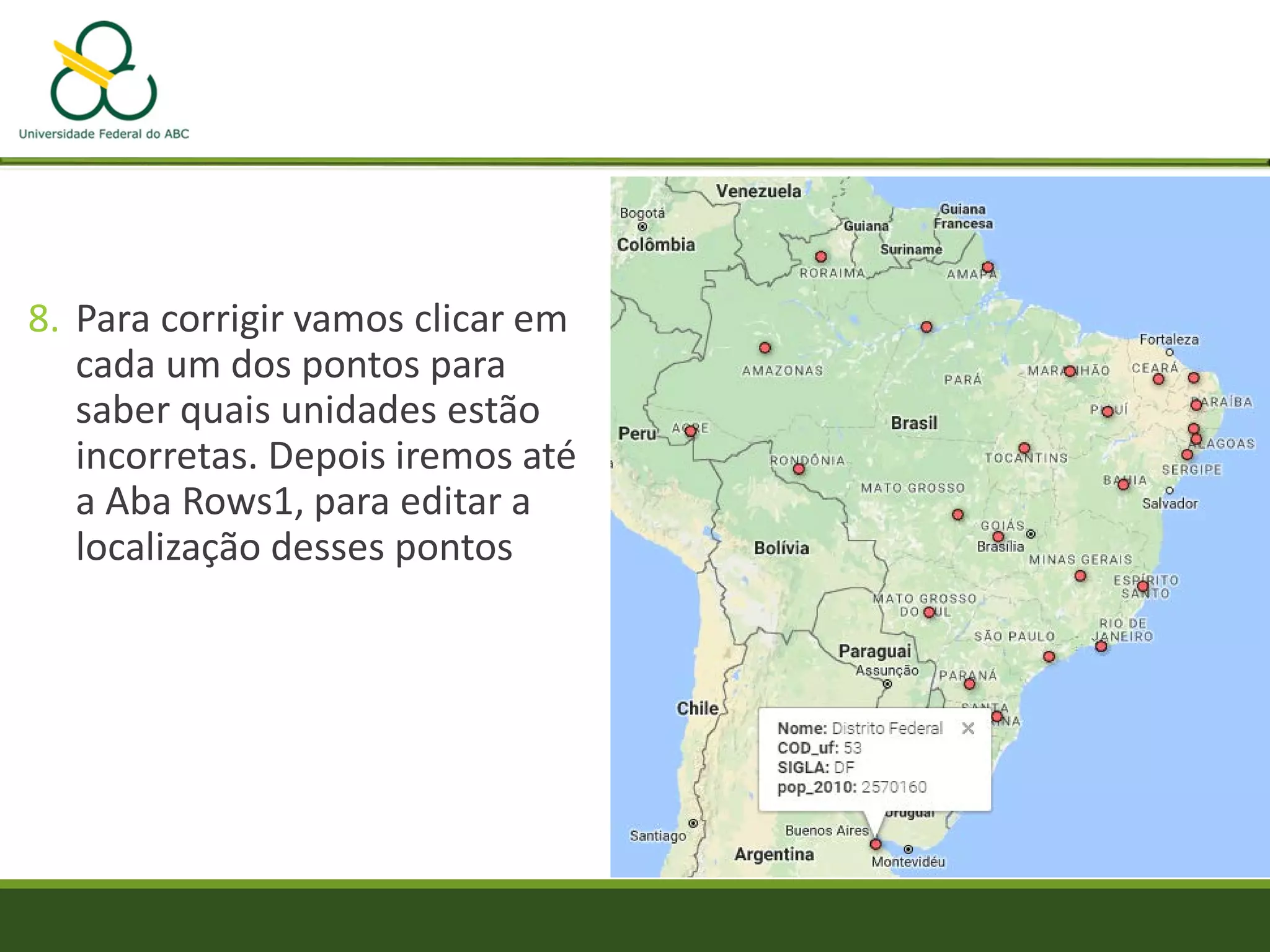

22. 8. Para corrigir vamos clicar em
cada um dos pontos para
saber quais unidades estão
incorretas. Depois iremos até
a Aba Rows1, para editar a
localização desses pontos

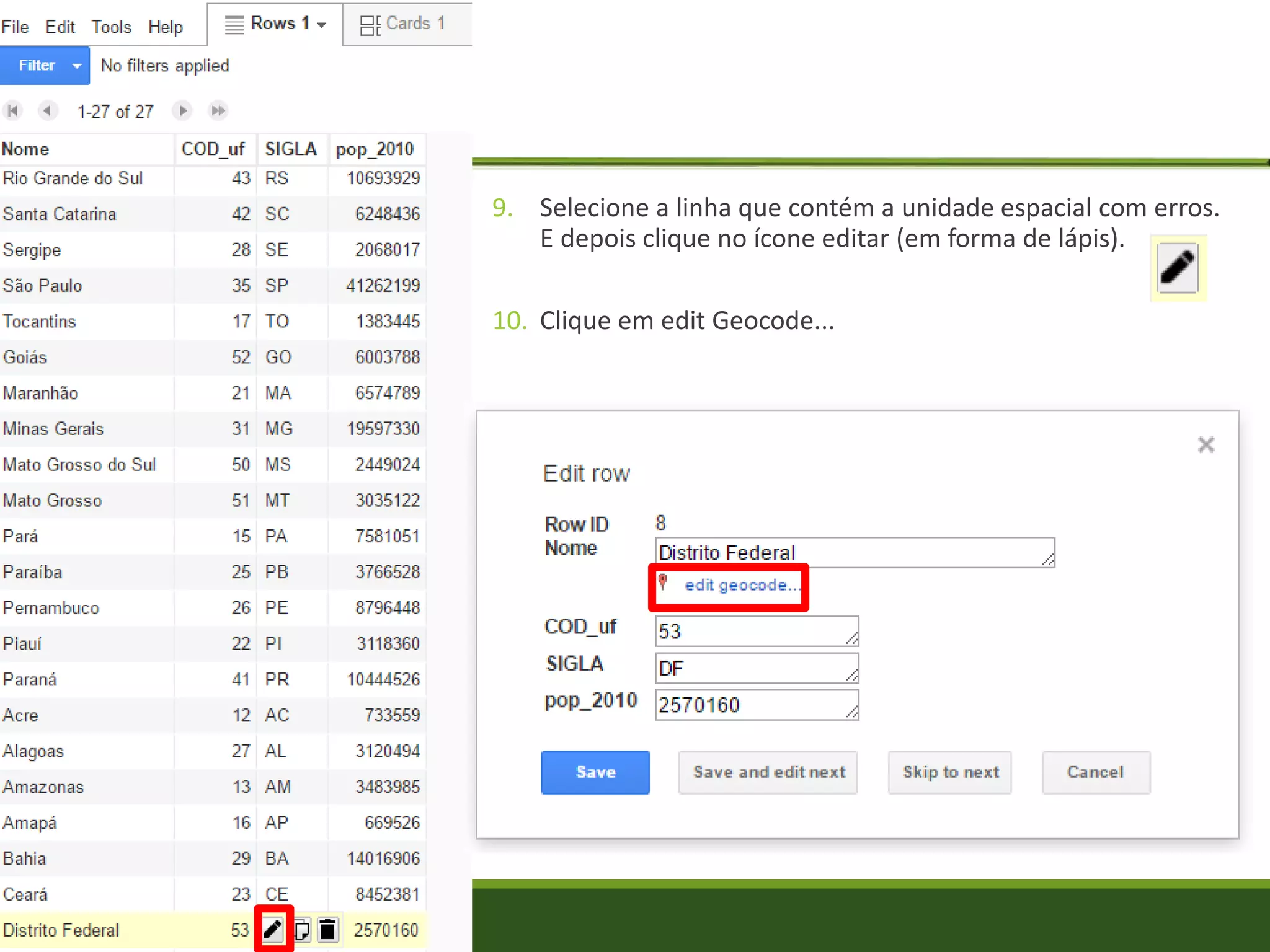

23. 9. Selecione a linha que contém a unidade espacial com erros.
E depois clique no ícone editar (em forma de lápis).
10. Clique em edit Geocode...

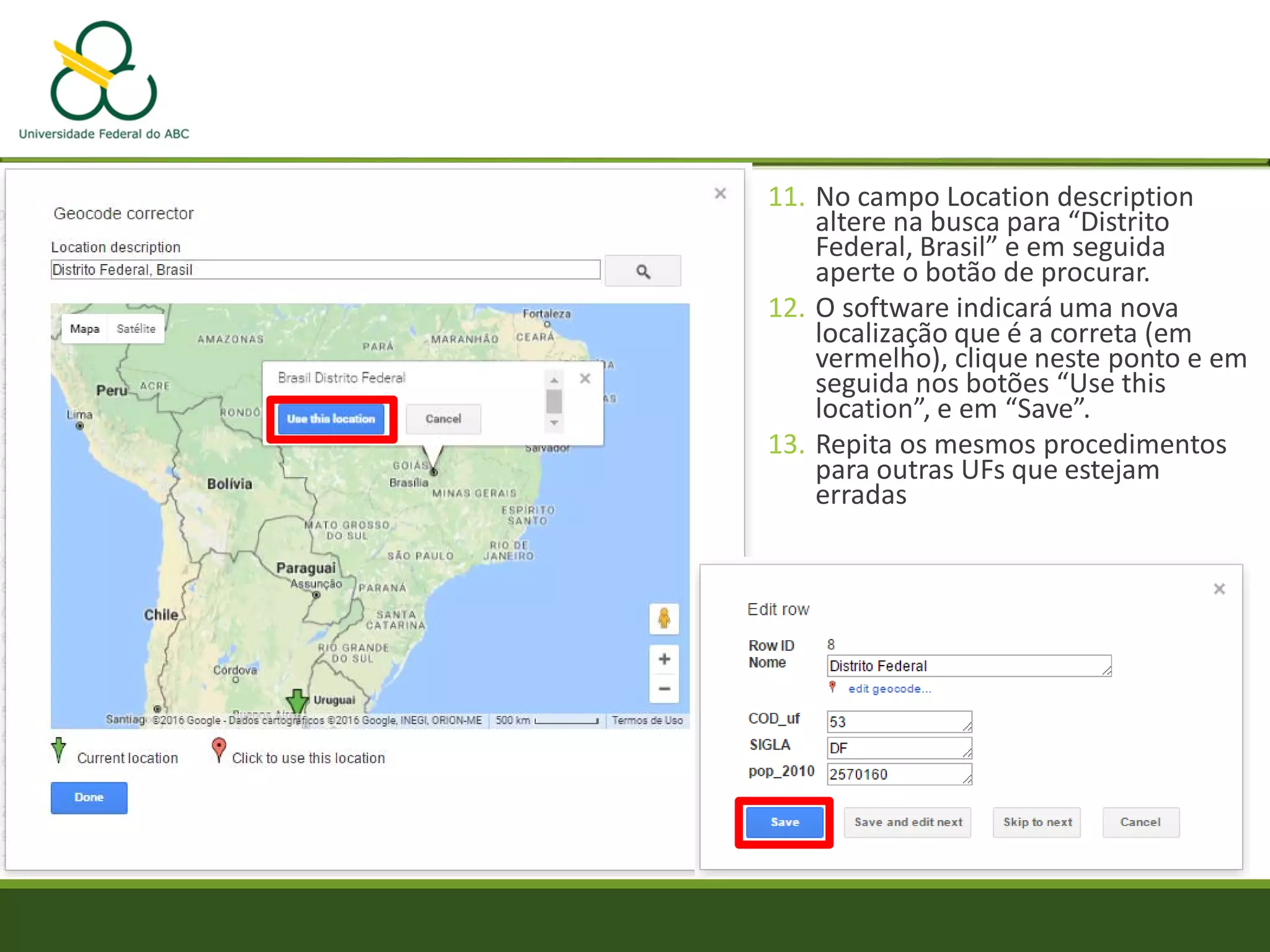

24. 11. No campo Location description
altere na busca para “Distrito
Federal, Brasil” e em seguida
aperte o botão de procurar.
12. O software indicará uma nova
localização que é a correta (em
vermelho), clique neste ponto e em
seguida nos botões “Use this
location”, e em “Save”.
13. Repita os mesmos procedimentos
para outras UFs que estejam
erradas

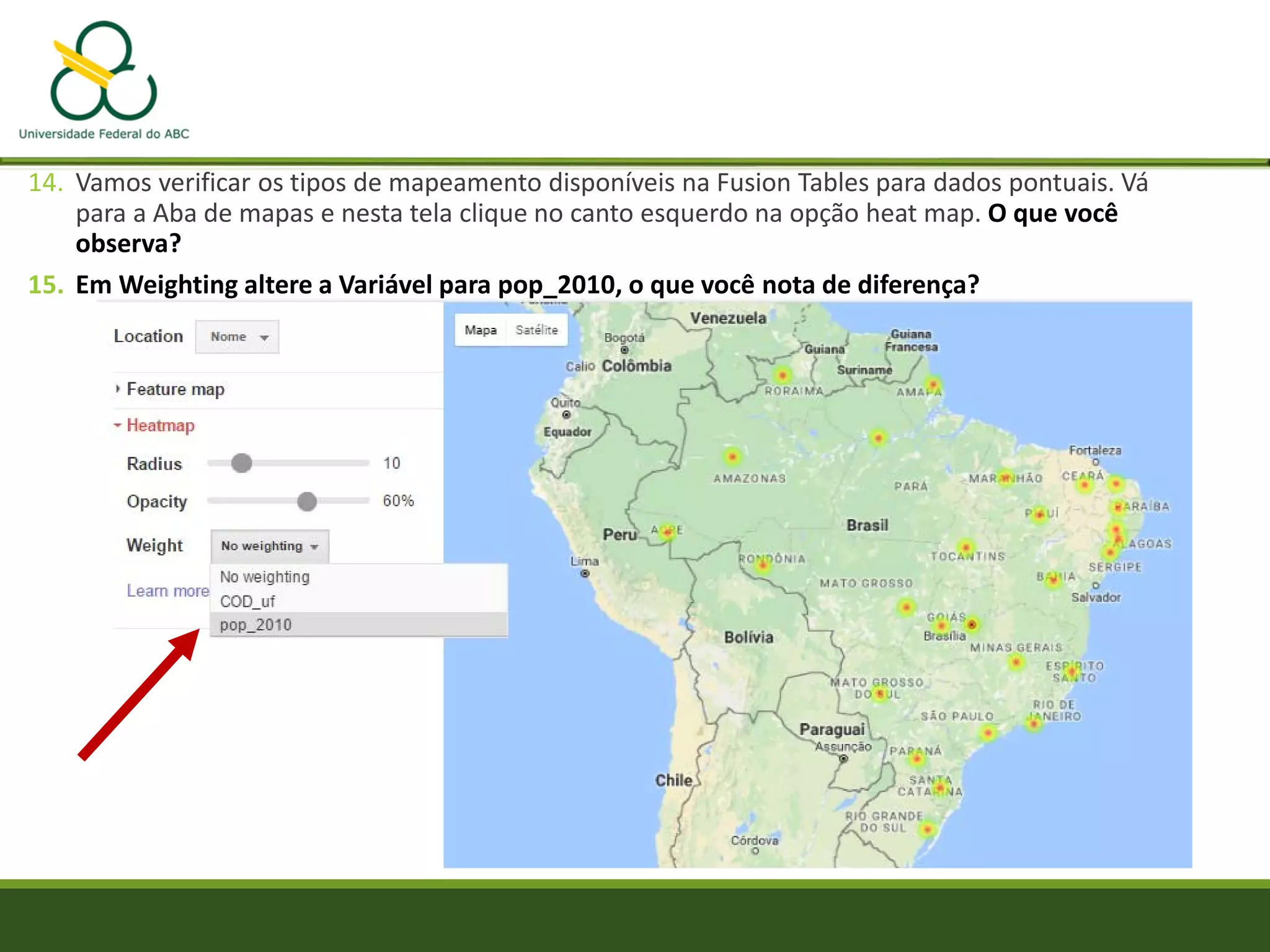

25. 14. Vamos verificar os tipos de mapeamento disponíveis na Fusion Tables para dados pontuais. Vá
para a Aba de mapas e nesta tela clique no canto esquerdo na opção heat map. O que você
observa?
15. Em Weighting altere a Variável para pop_2010, o que você nota de diferença?

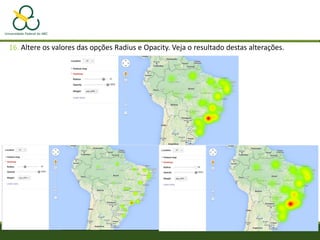

26. 16. Altere os valores das opções Radius e Opacity. Veja o resultado destas alterações.

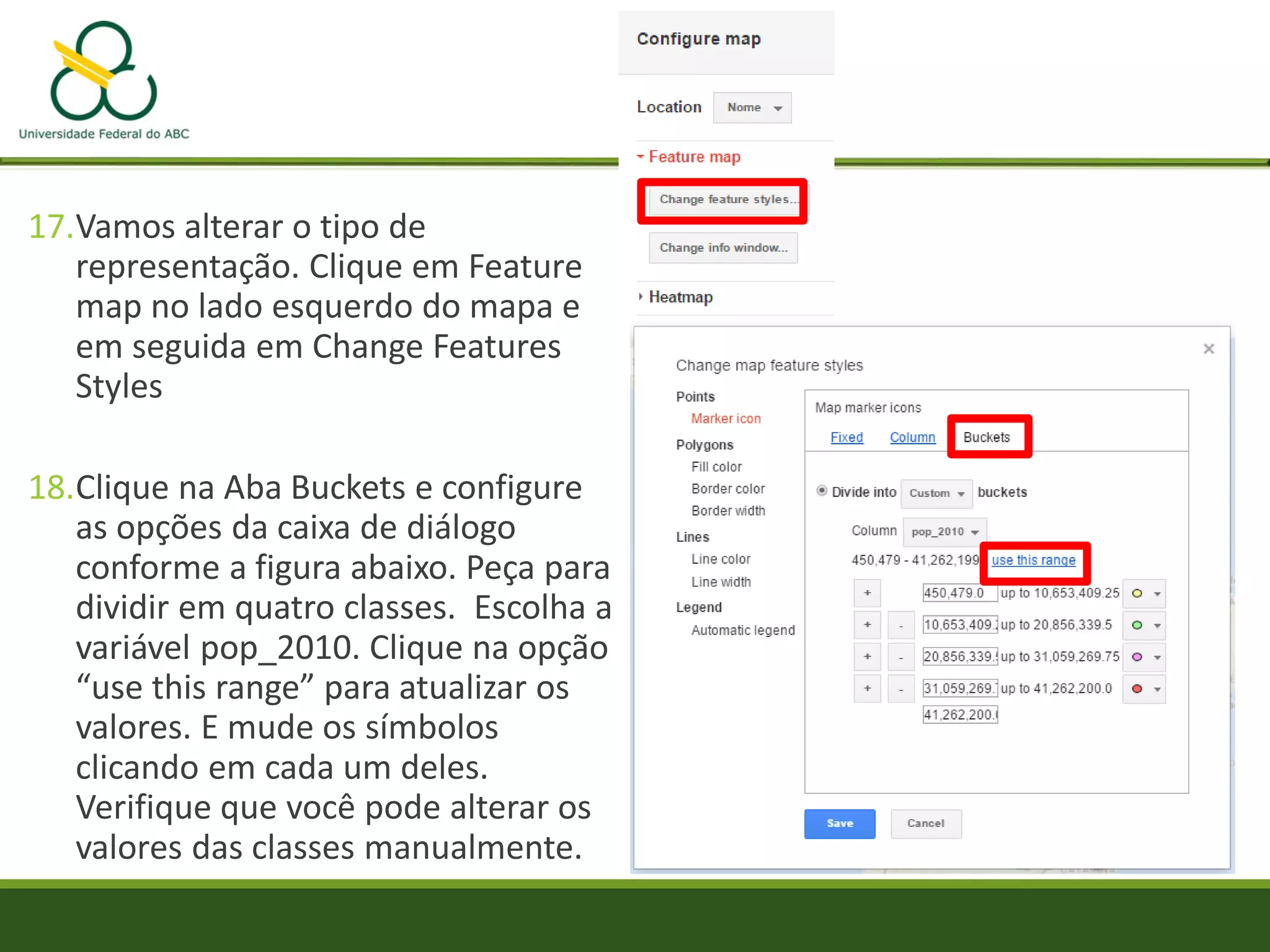

27. 17.Vamos alterar o tipo de
representação. Clique em Feature
map no lado esquerdo do mapa e
em seguida em Change Features
Styles

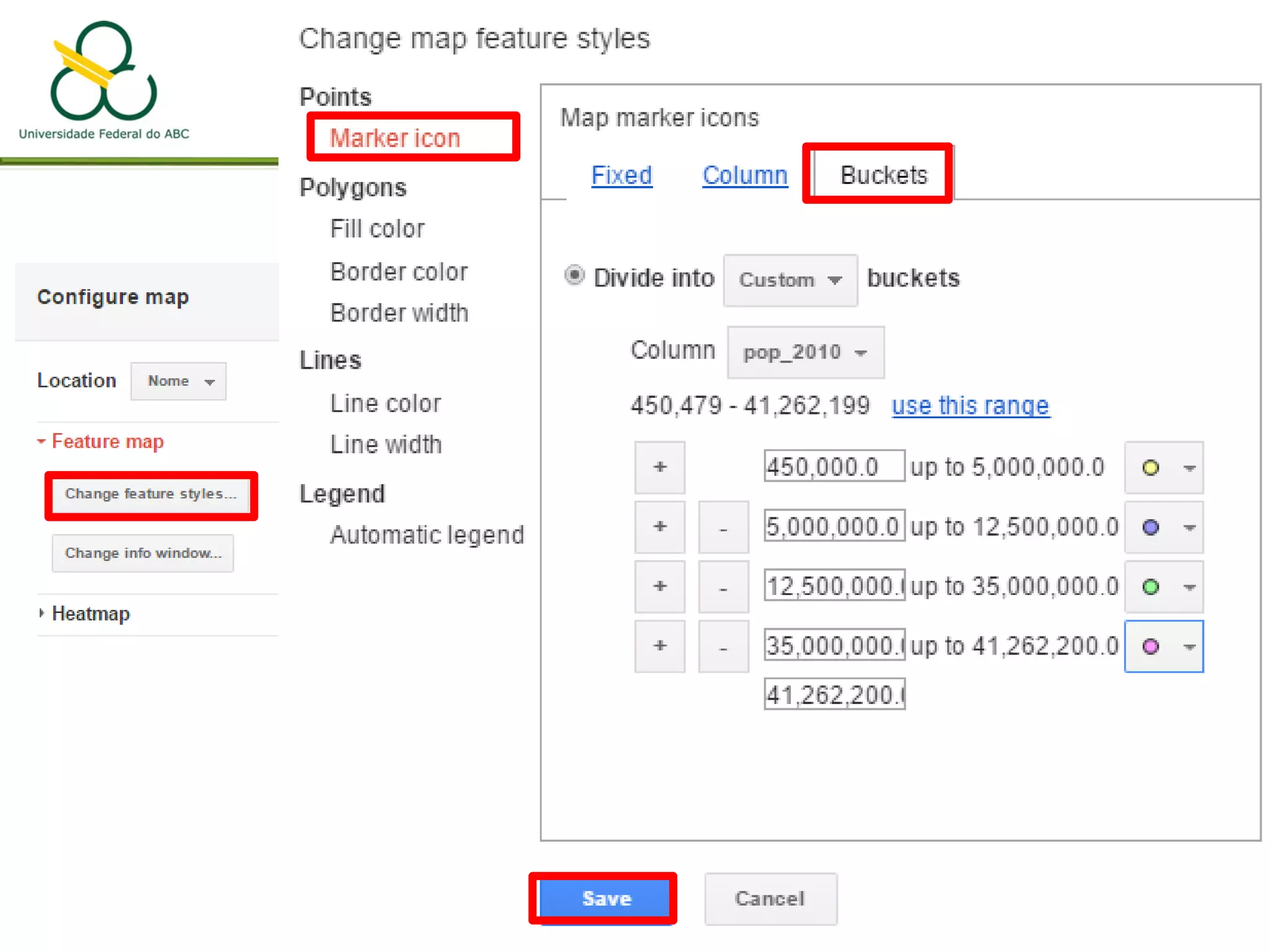

18.Clique na Aba Buckets e configure
as opções da caixa de diálogo
conforme a figura abaixo. Peça para
dividir em quatro classes. Escolha a
variável pop_2010. Clique na opção
“use this range” para atualizar os
valores. E mude os símbolos
clicando em cada um deles.
Verifique que você pode alterar os
valores das classes manualmente.

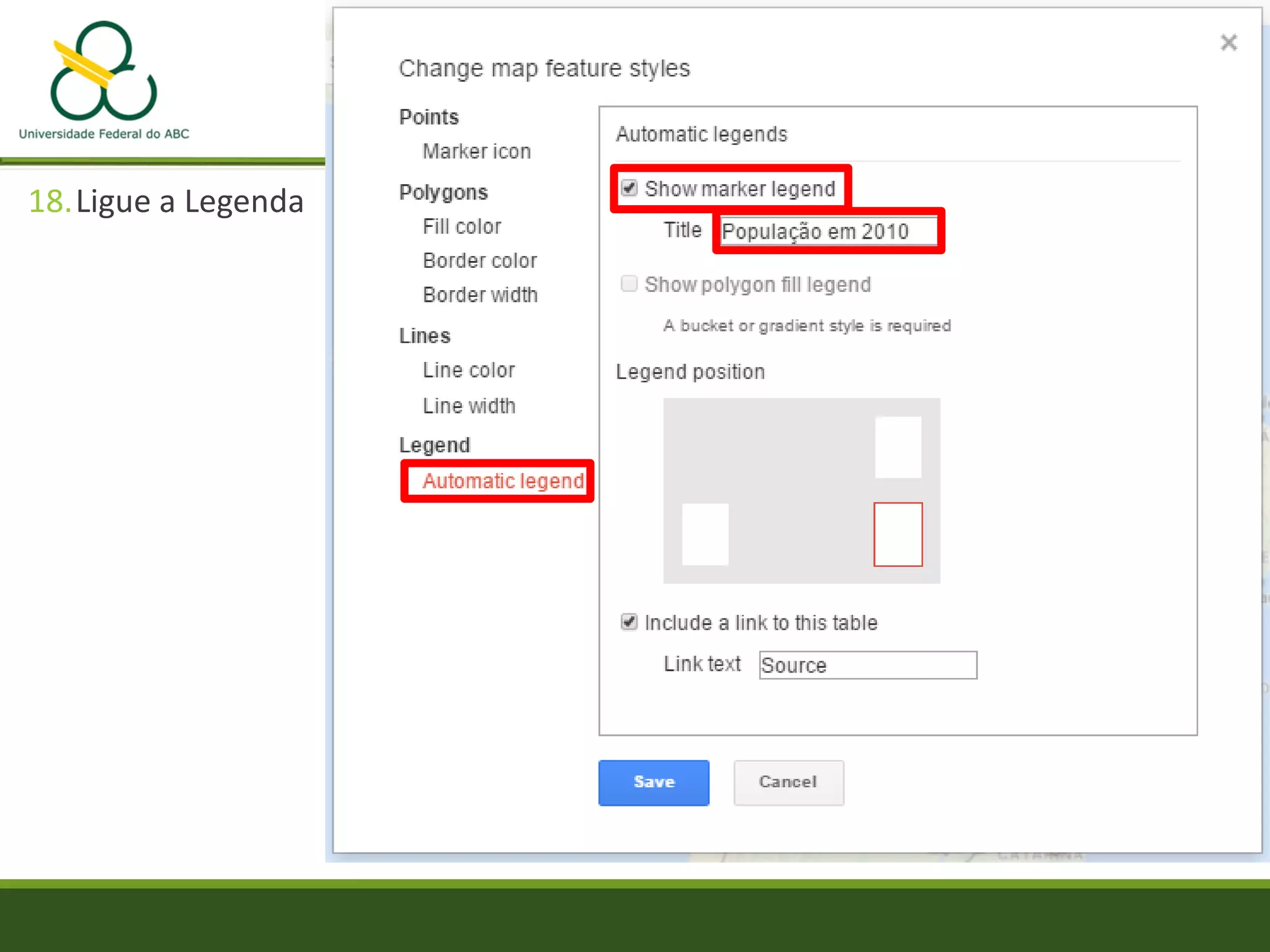

28. 18.Ligue a Legenda

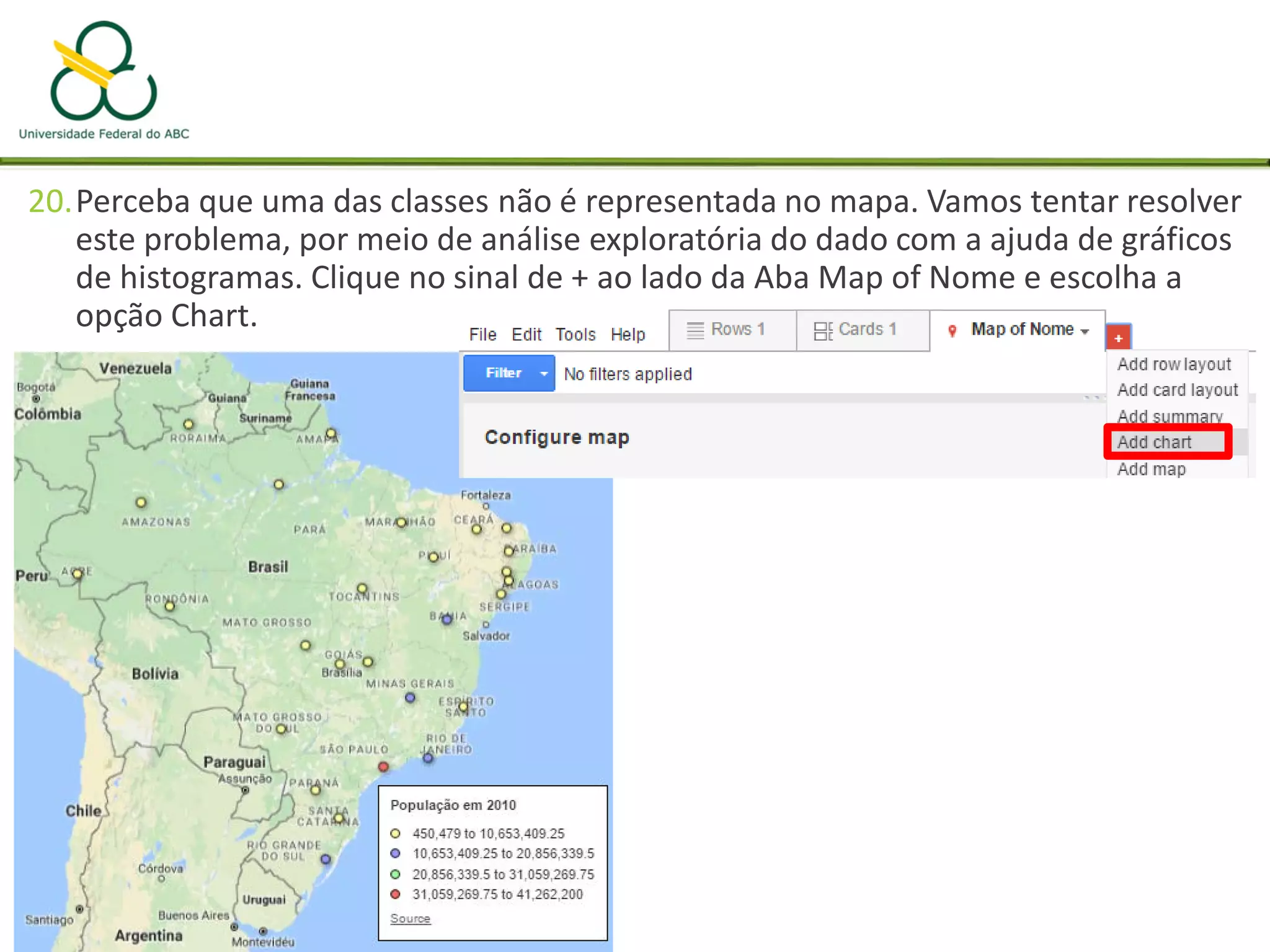

29. 20.Perceba que uma das classes não é representada no mapa. Vamos tentar resolver
este problema, por meio de análise exploratória do dado com a ajuda de gráficos
de histogramas. Clique no sinal de + ao lado da Aba Map of Nome e escolha a
opção Chart.

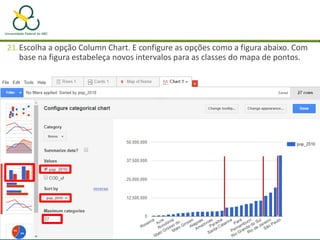

30. 21.Escolha a opção Column Chart. E configure as opções como a figura abaixo. Com
base na figura estabeleça novos intervalos para as classes do mapa de pontos.

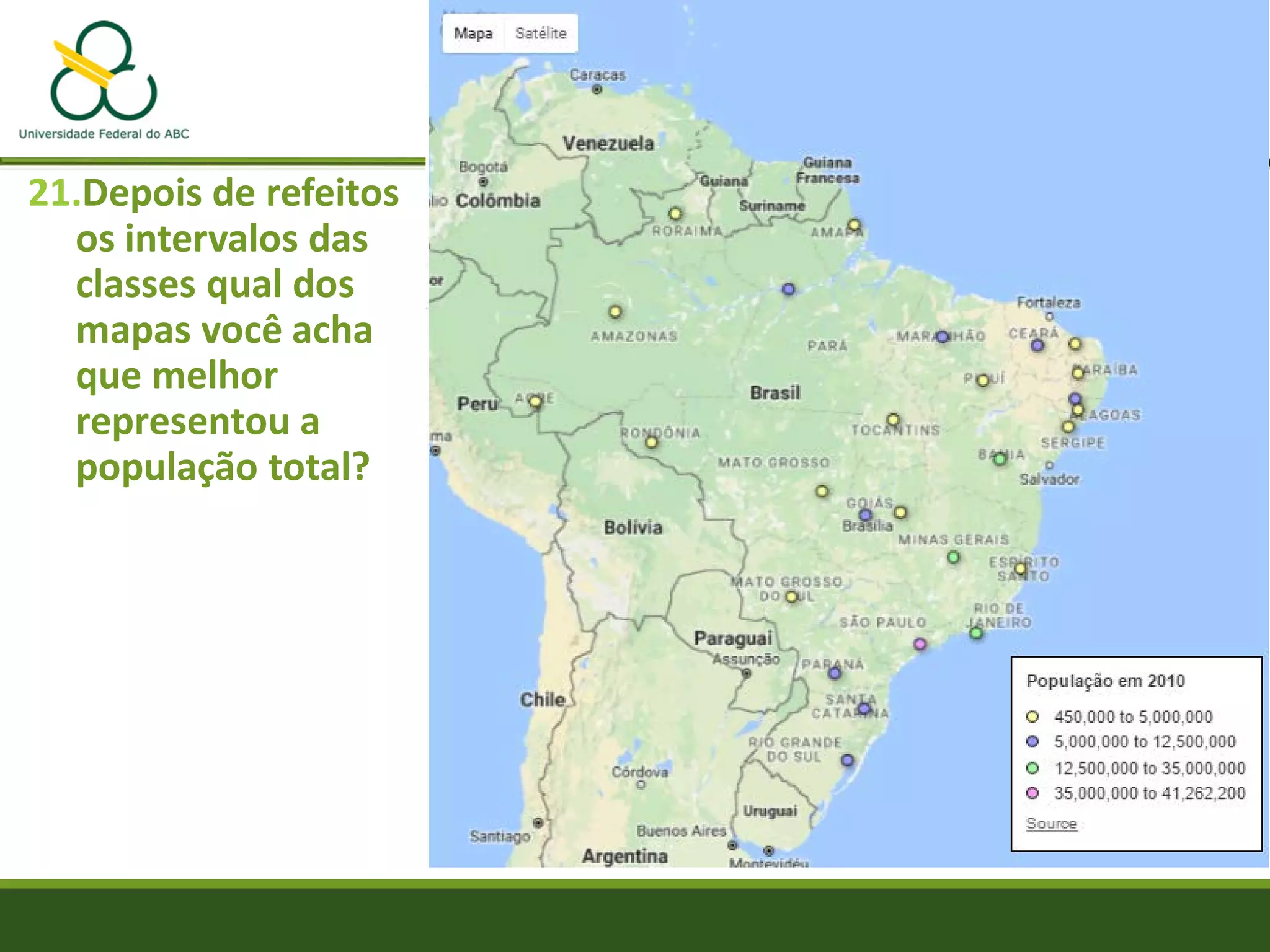

32. 21.Depois de refeitos
os intervalos das
classes qual dos
mapas você acha
que melhor
representou a
população total?

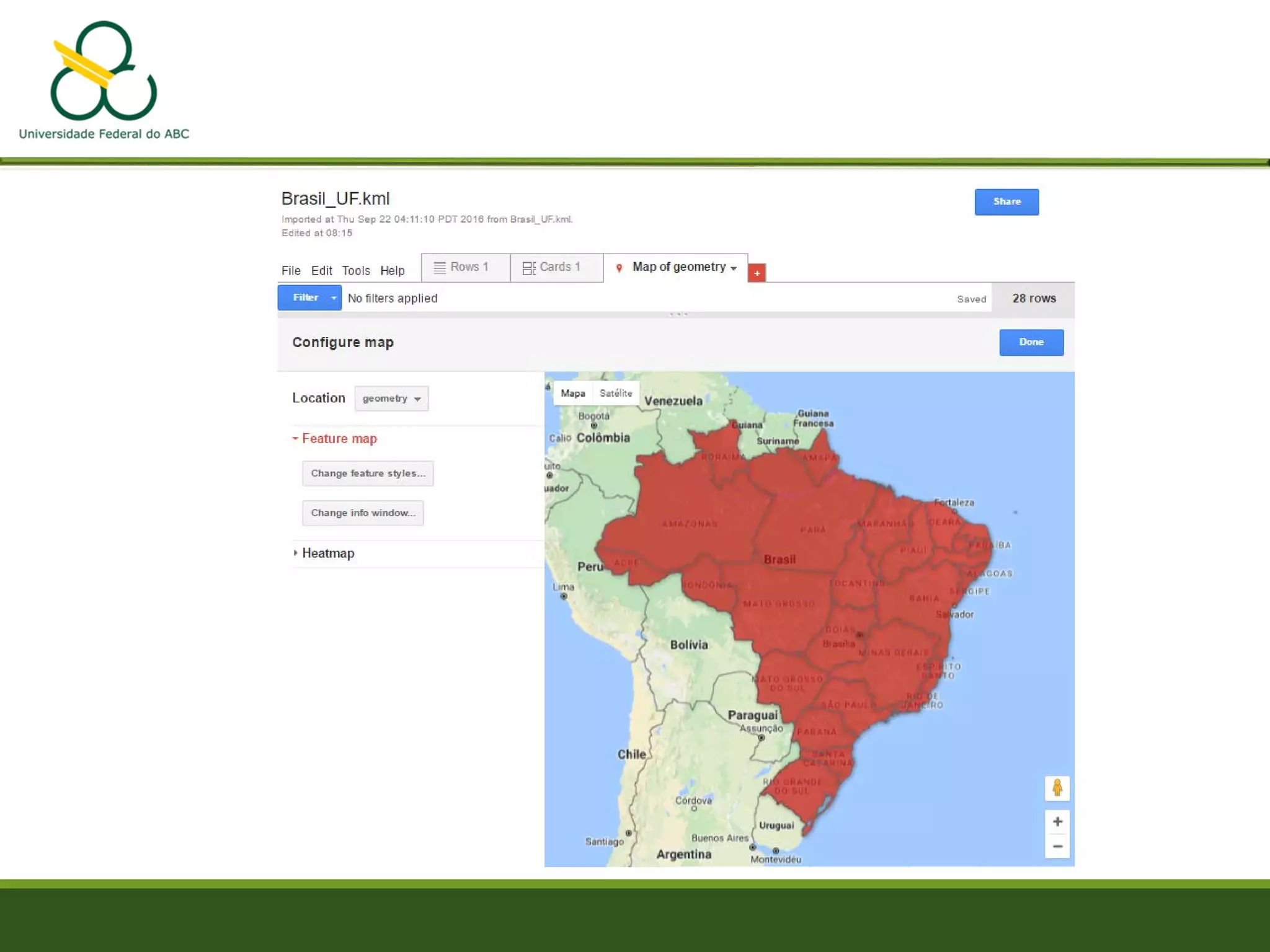

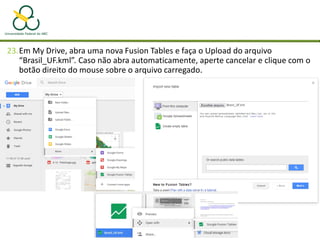

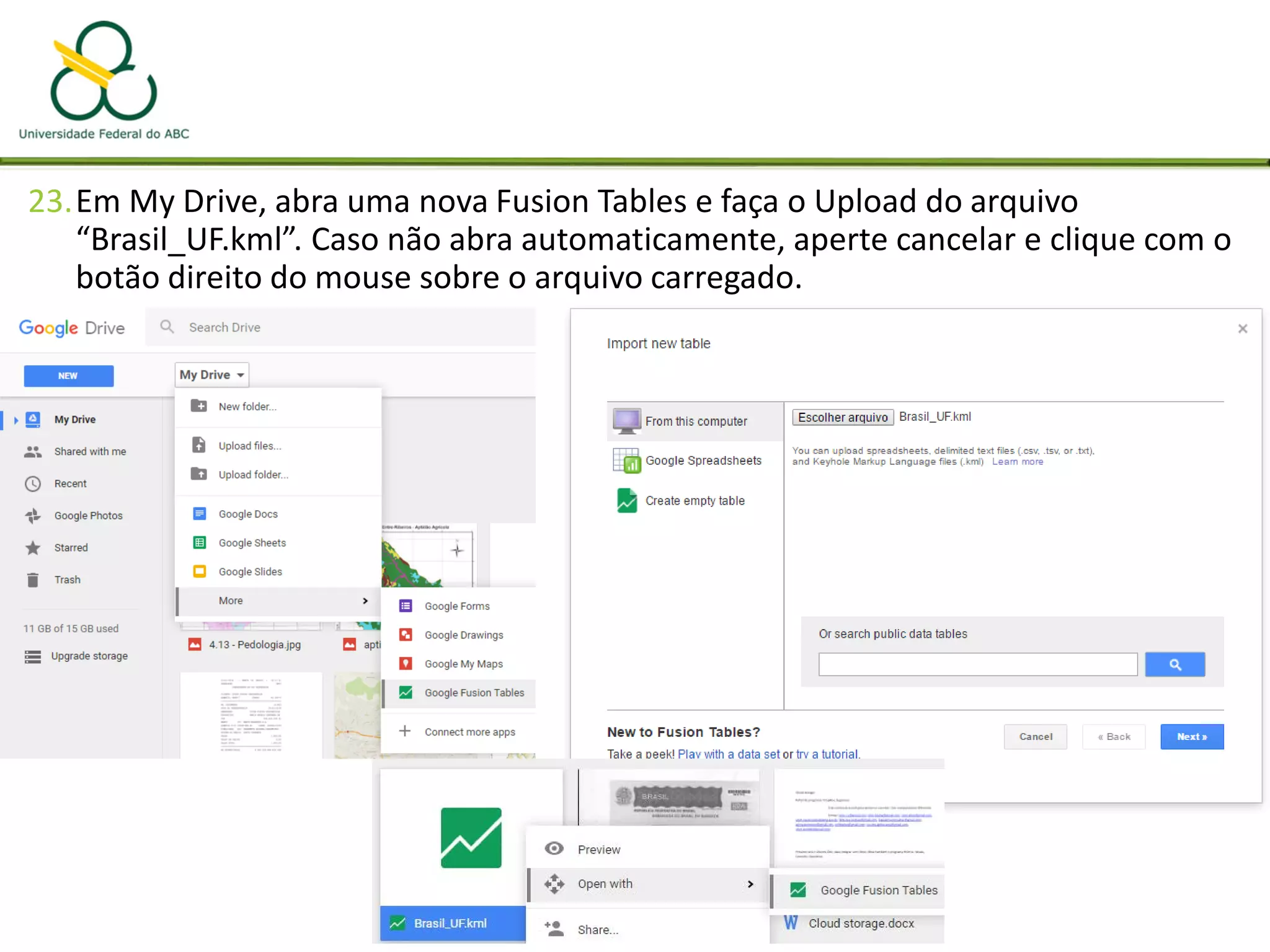

33. 23.Em My Drive, abra uma nova Fusion Tables e faça o Upload do arquivo
“Brasil_UF.kml”. Caso não abra automaticamente, aperte cancelar e clique com o
botão direito do mouse sobre o arquivo carregado.

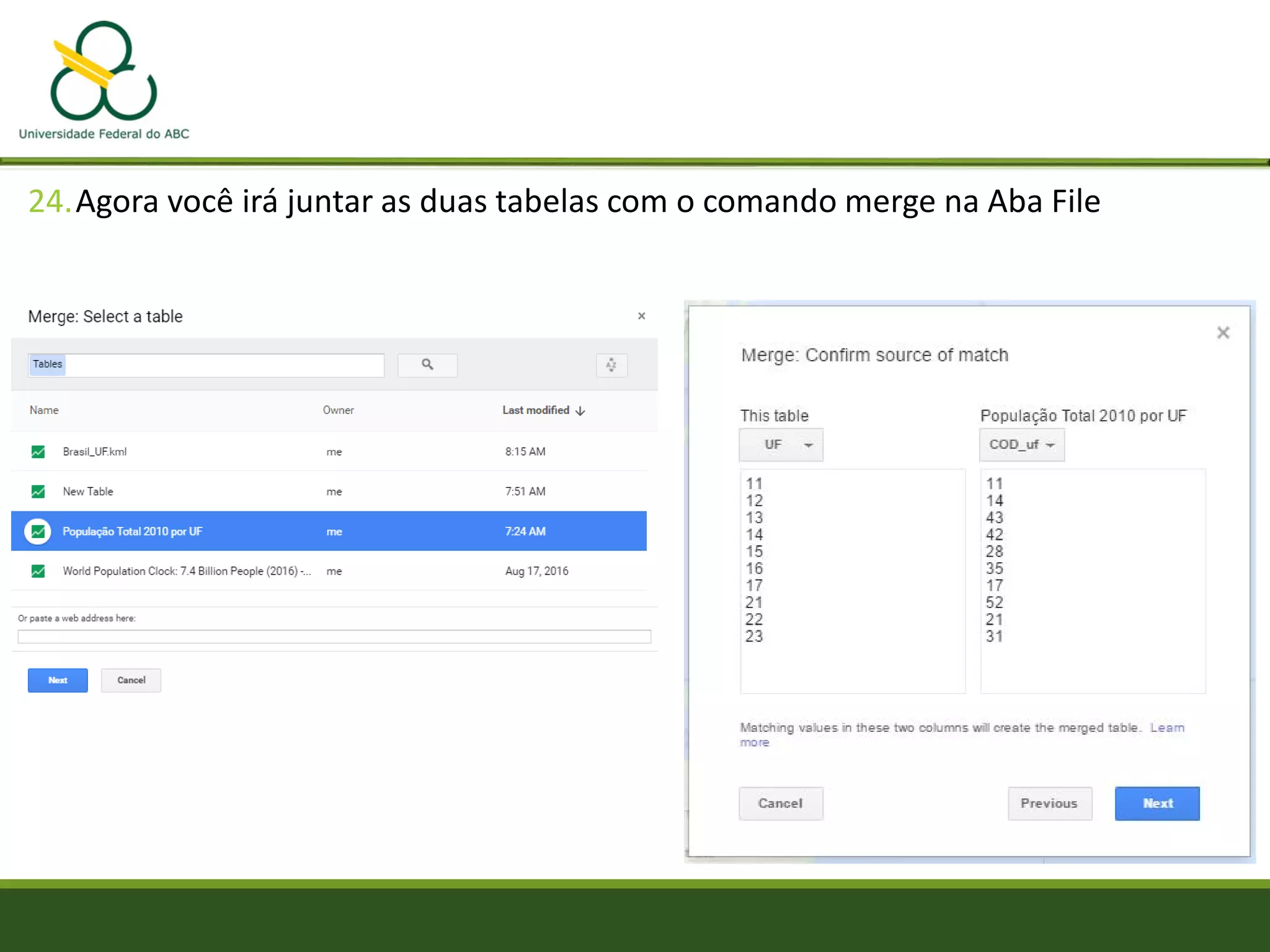

35. 24.Agora você irá juntar as duas tabelas com o comando merge na Aba File

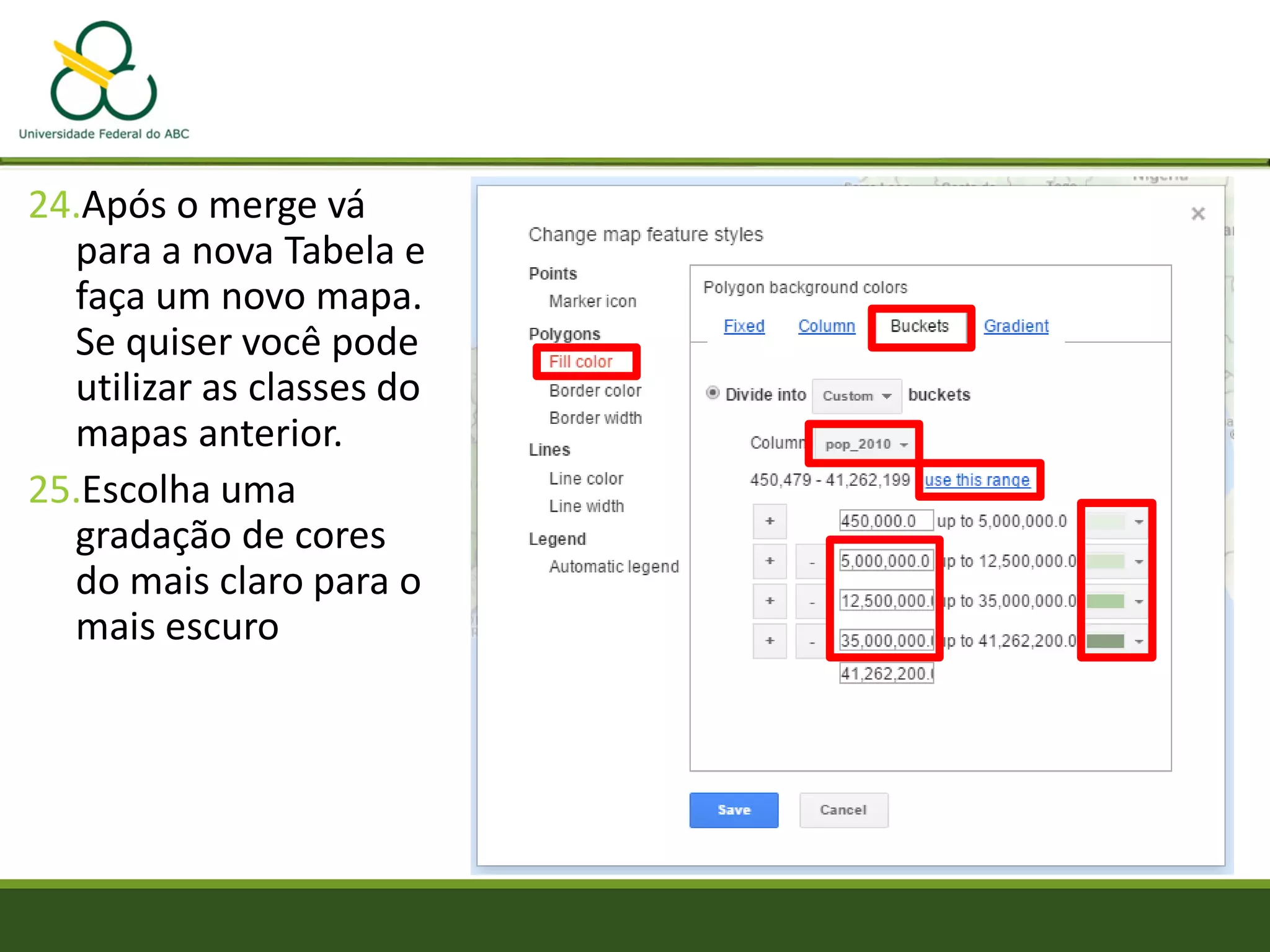

36. 24.Após o merge vá
para a nova Tabela e
faça um novo mapa.
Se quiser você pode
utilizar as classes do
mapas anterior.
25.Escolha uma
gradação de cores
do mais claro para o
mais escuro

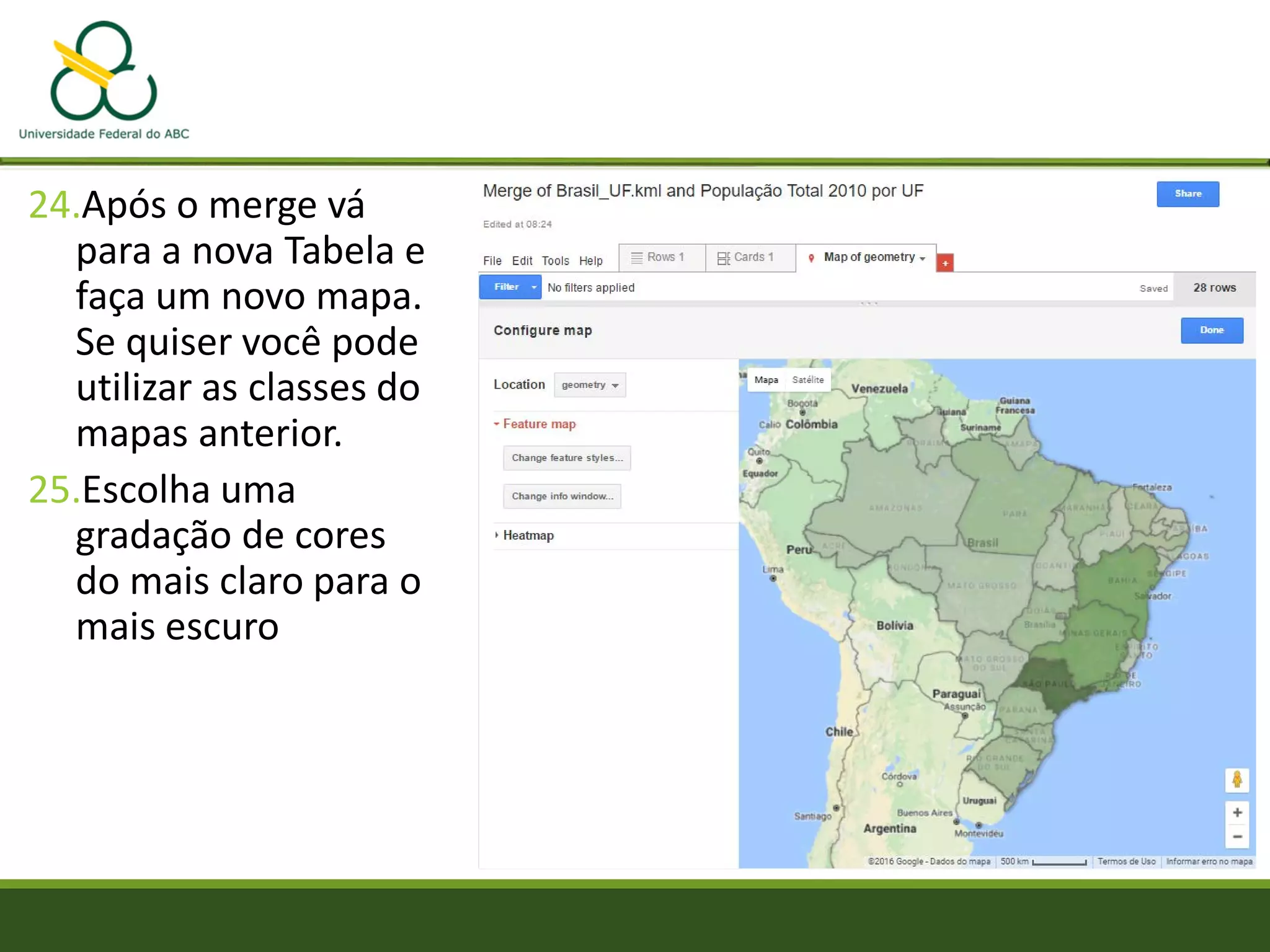

37. 24.Após o merge vá
para a nova Tabela e
faça um novo mapa.
Se quiser você pode
utilizar as classes do
mapas anterior.
25.Escolha uma
gradação de cores
do mais claro para o
mais escuro

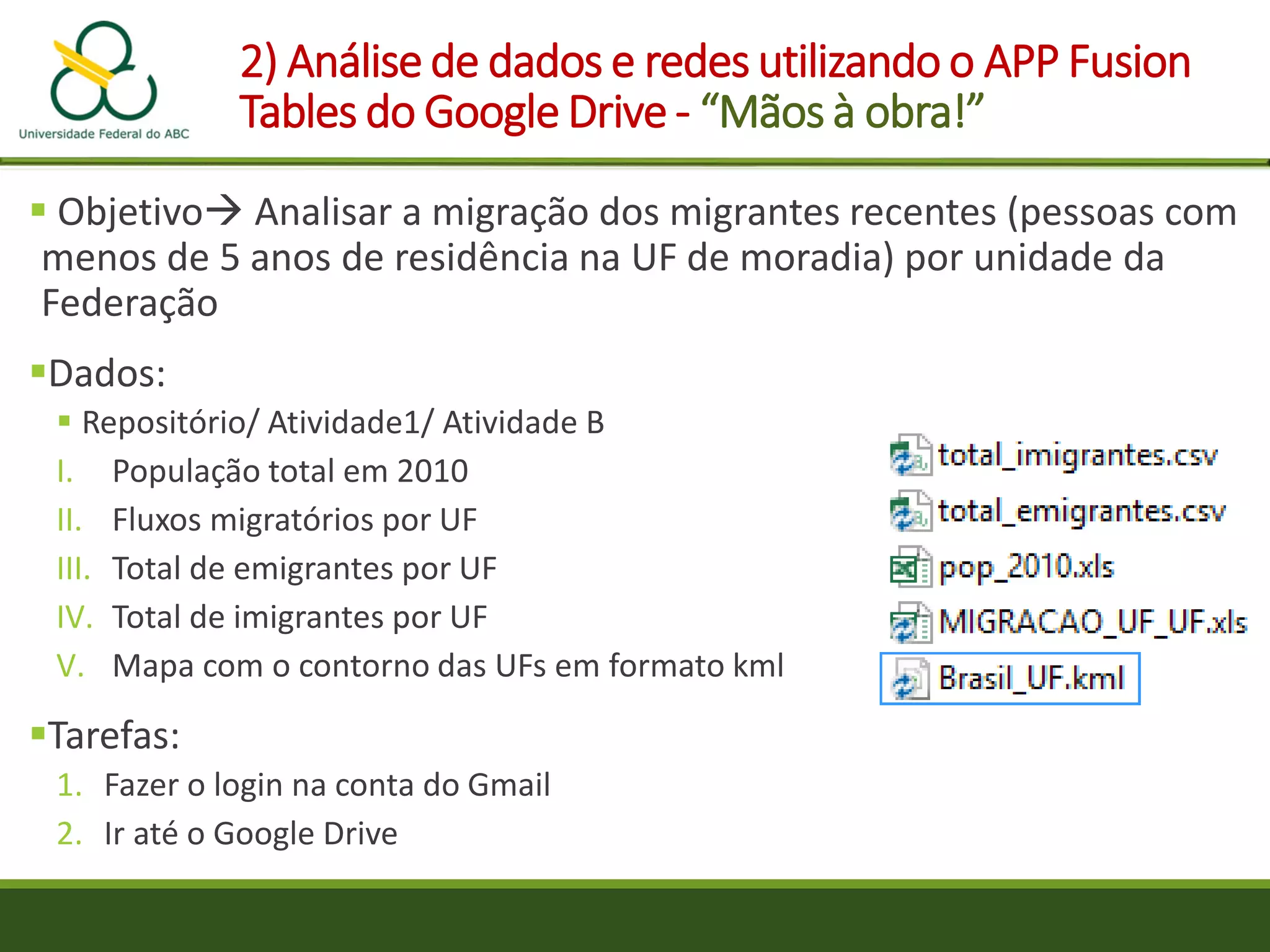

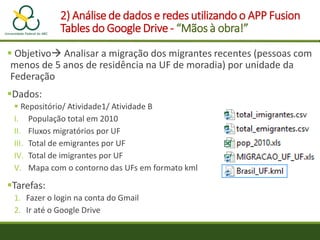

38. 2) Análise de dados e redes utilizando o APP Fusion
Tables do Google Drive - “Mãos à obra!”
 Objetivo Analisar a migração dos migrantes recentes (pessoas com
menos de 5 anos de residência na UF de moradia) por unidade da
Federação
Dados:
 Repositório/ Atividade1/ Atividade B
I. População total em 2010
II. Fluxos migratórios por UF
III. Total de emigrantes por UF
IV. Total de imigrantes por UF
V. Mapa com o contorno das UFs em formato kml
Tarefas:
1. Fazer o login na conta do Gmail
2. Ir até o Google Drive

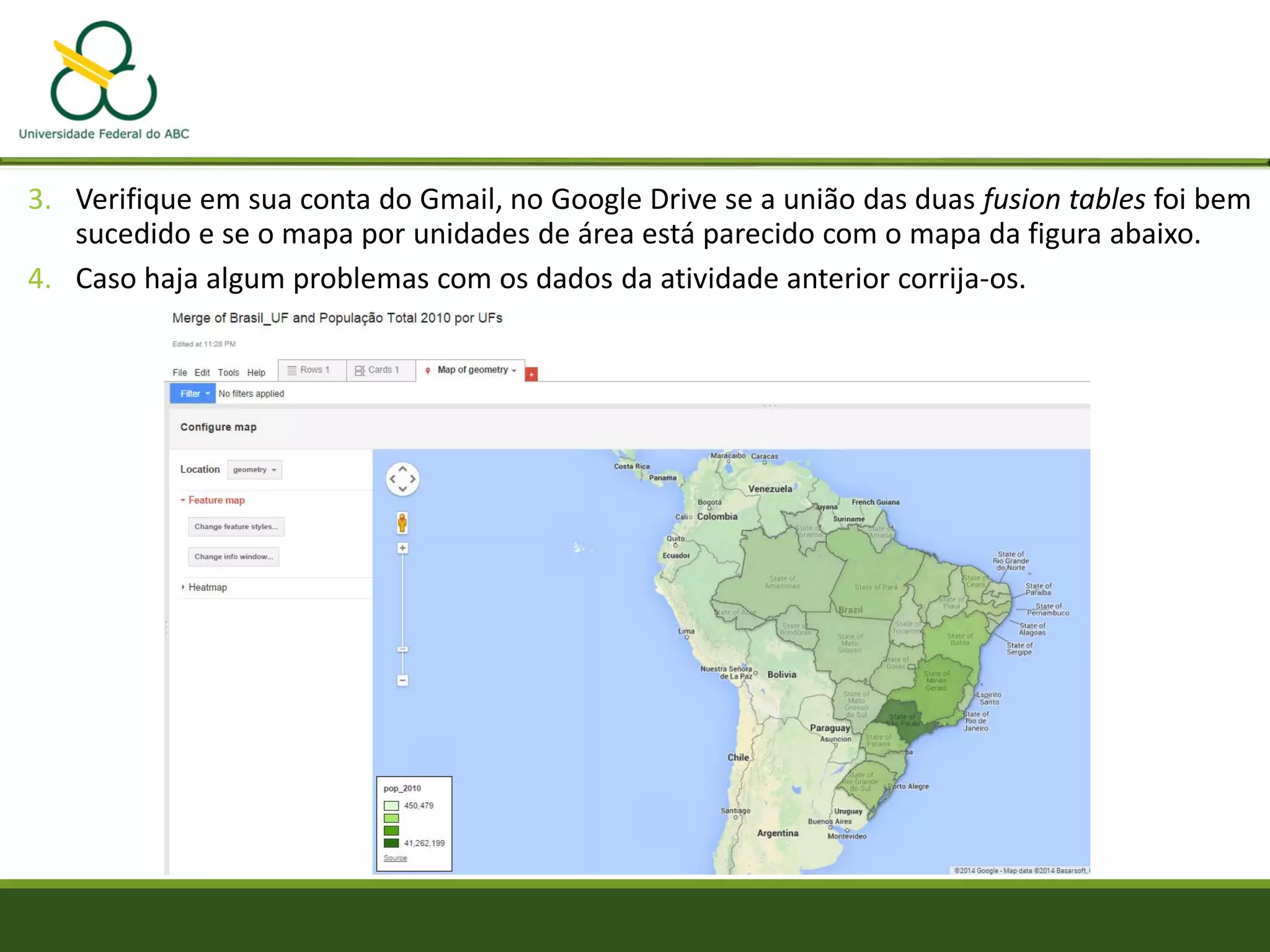

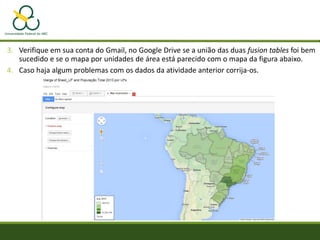

39. 3. Verifique em sua conta do Gmail, no Google Drive se a união das duas fusion tables foi bem
sucedido e se o mapa por unidades de área está parecido com o mapa da figura abaixo.
4. Caso haja algum problemas com os dados da atividade anterior corrija-os.

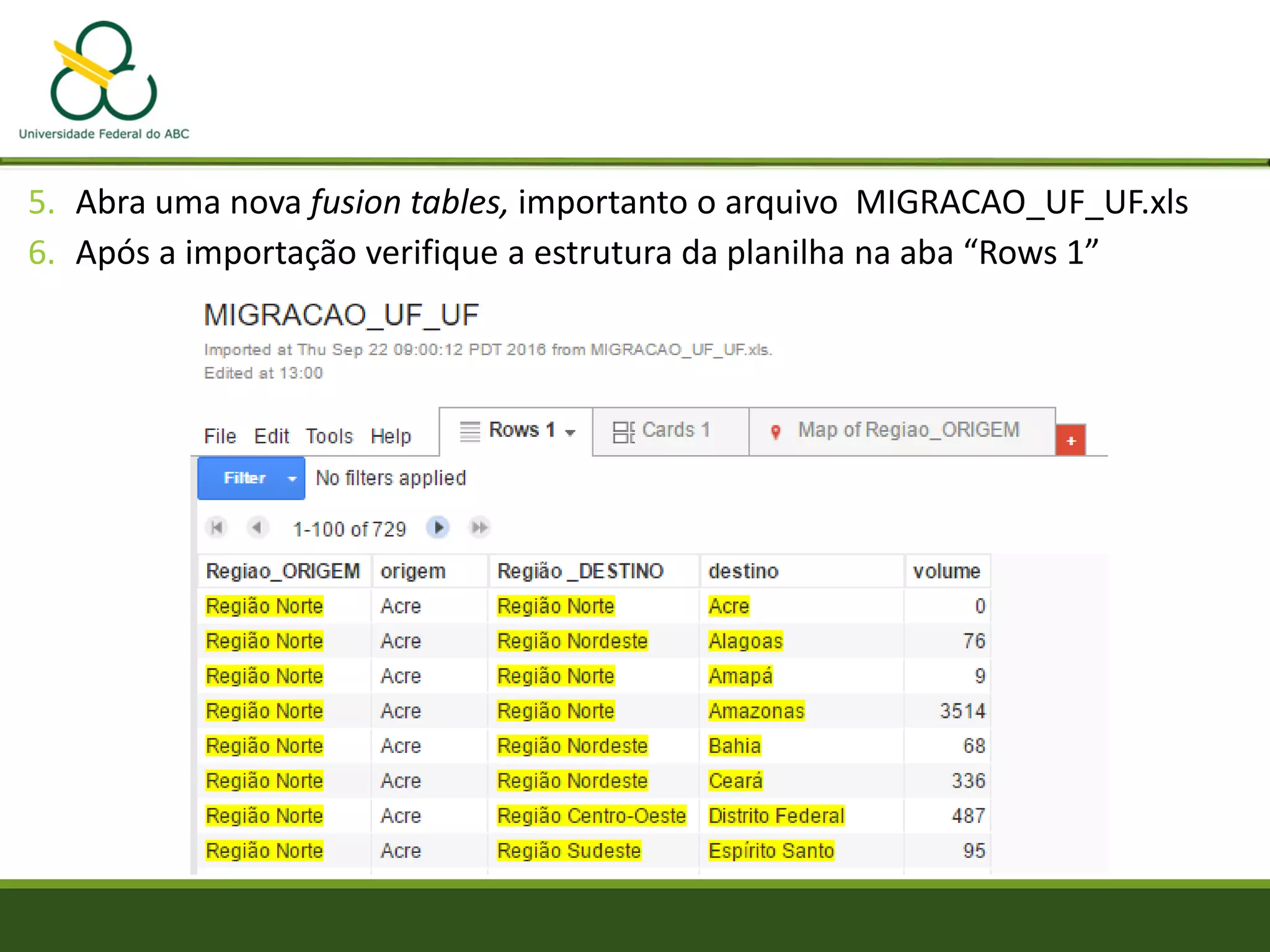

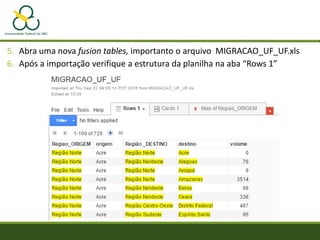

40. 5. Abra uma nova fusion tables, importanto o arquivo MIGRACAO_UF_UF.xls
6. Após a importação verifique a estrutura da planilha na aba “Rows 1”

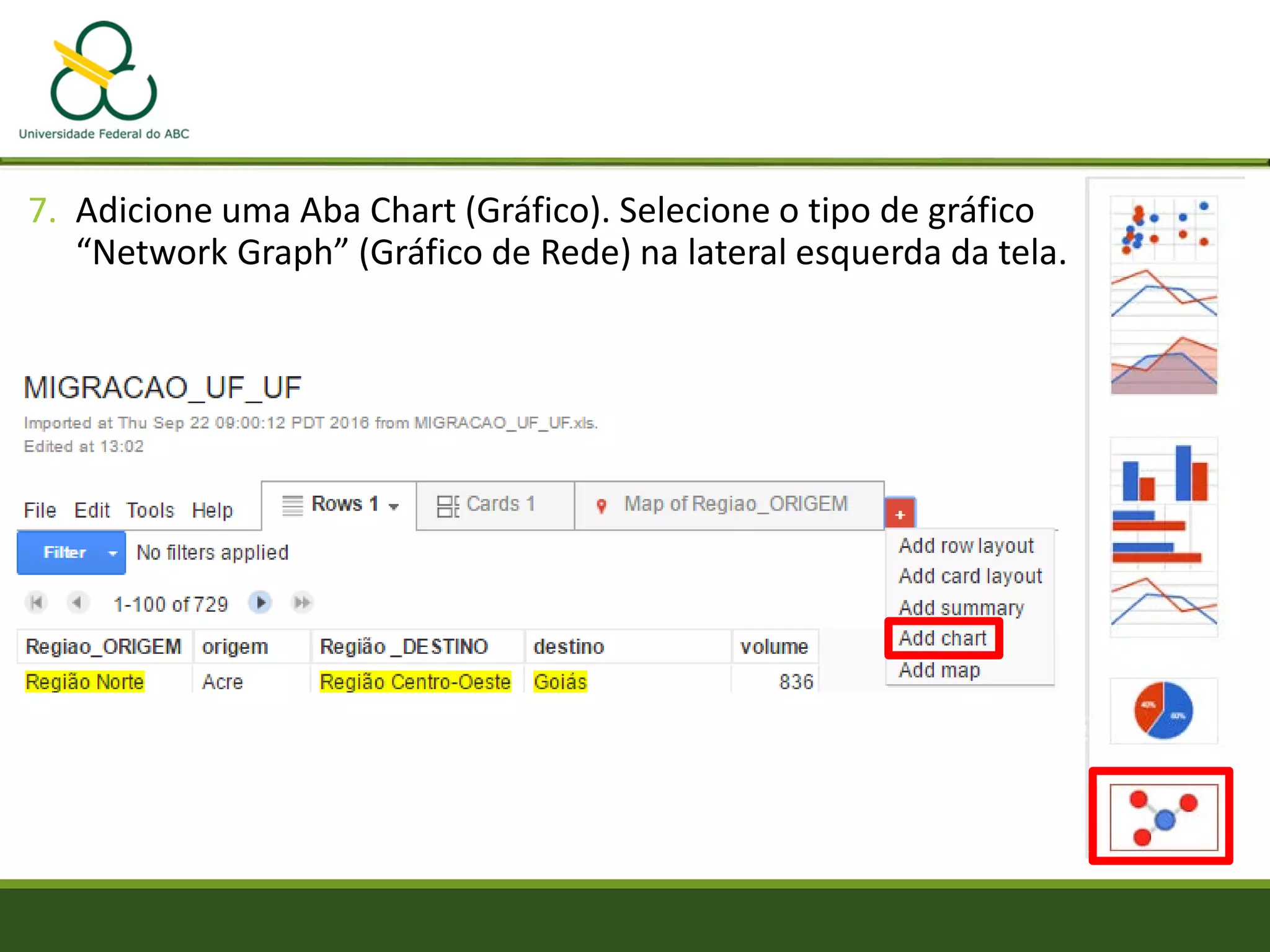

41. 7. Adicione uma Aba Chart (Gráfico). Selecione o tipo de gráfico
“Network Graph” (Gráfico de Rede) na lateral esquerda da tela.

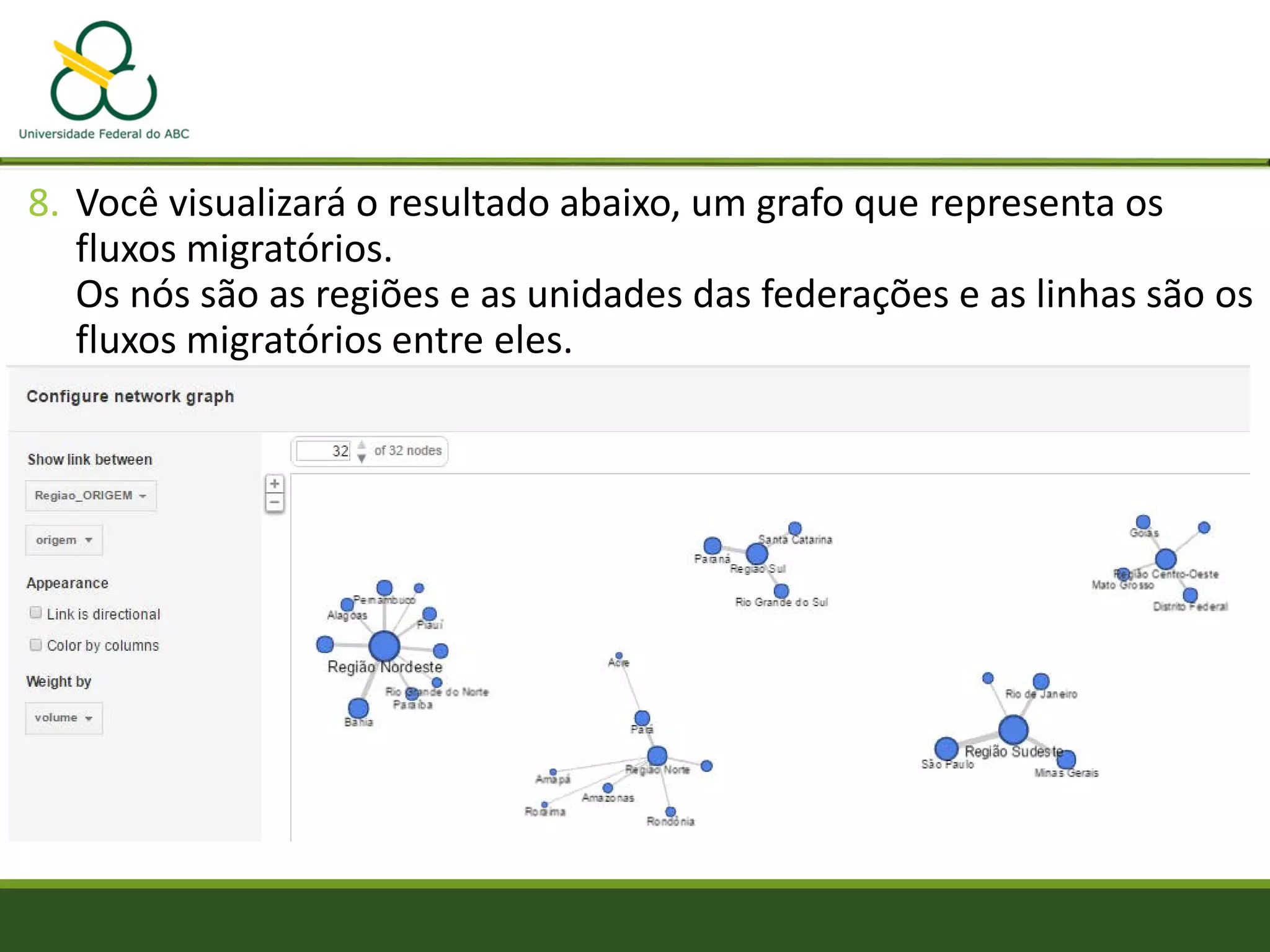

42. 8. Você visualizará o resultado abaixo, um grafo que representa os
fluxos migratórios.
Os nós são as regiões e as unidades das federações e as linhas são os
fluxos migratórios entre eles.

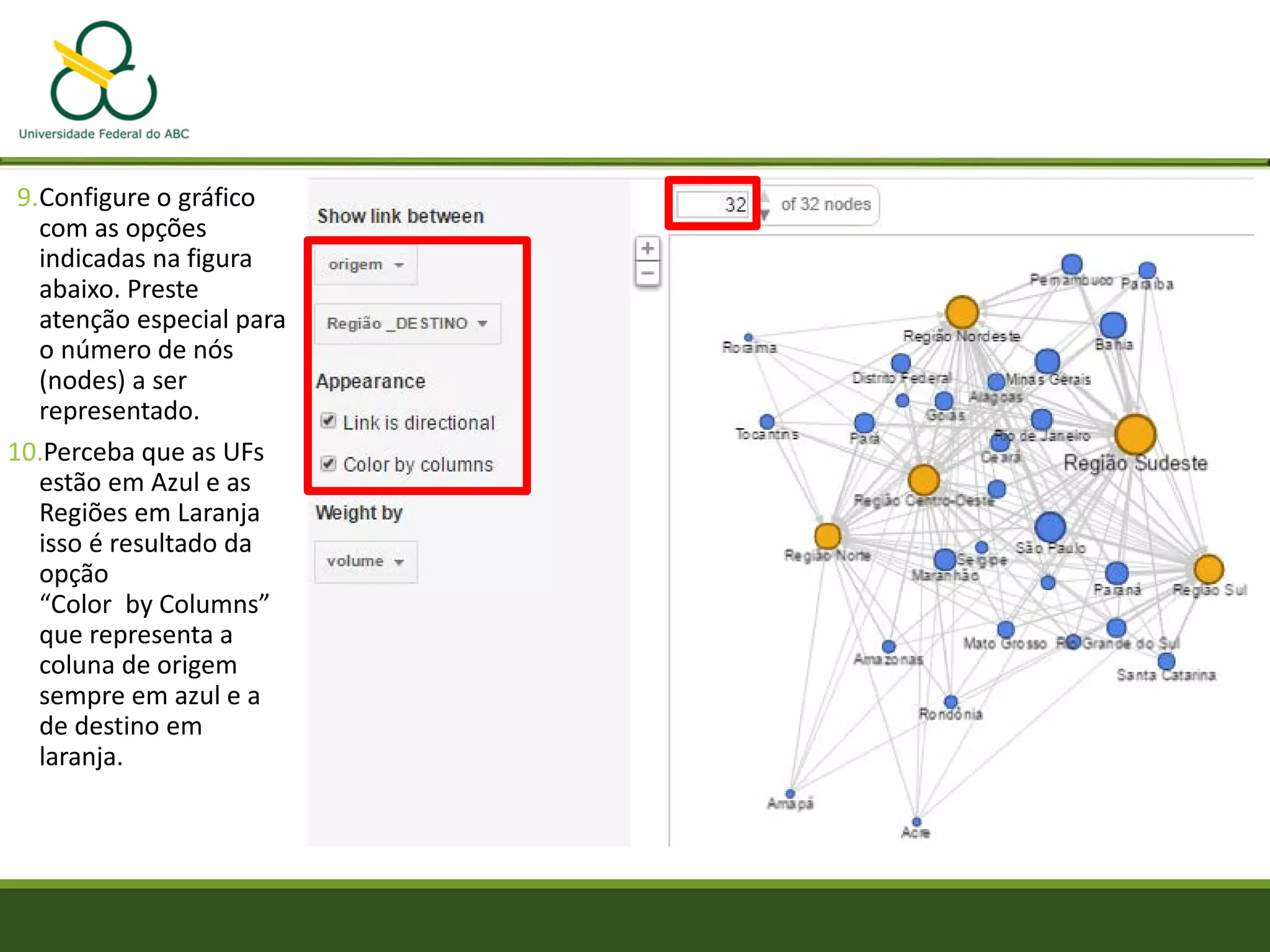

43. 9.Configure o gráfico
com as opções
indicadas na figura
abaixo. Preste
atenção especial para
o número de nós
(nodes) a ser
representado.
10.Perceba que as UFs
estão em Azul e as
Regiões em Laranja
isso é resultado da
opção
“Color by Columns”
que representa a
coluna de origem
sempre em azul e a
de destino em
laranja.

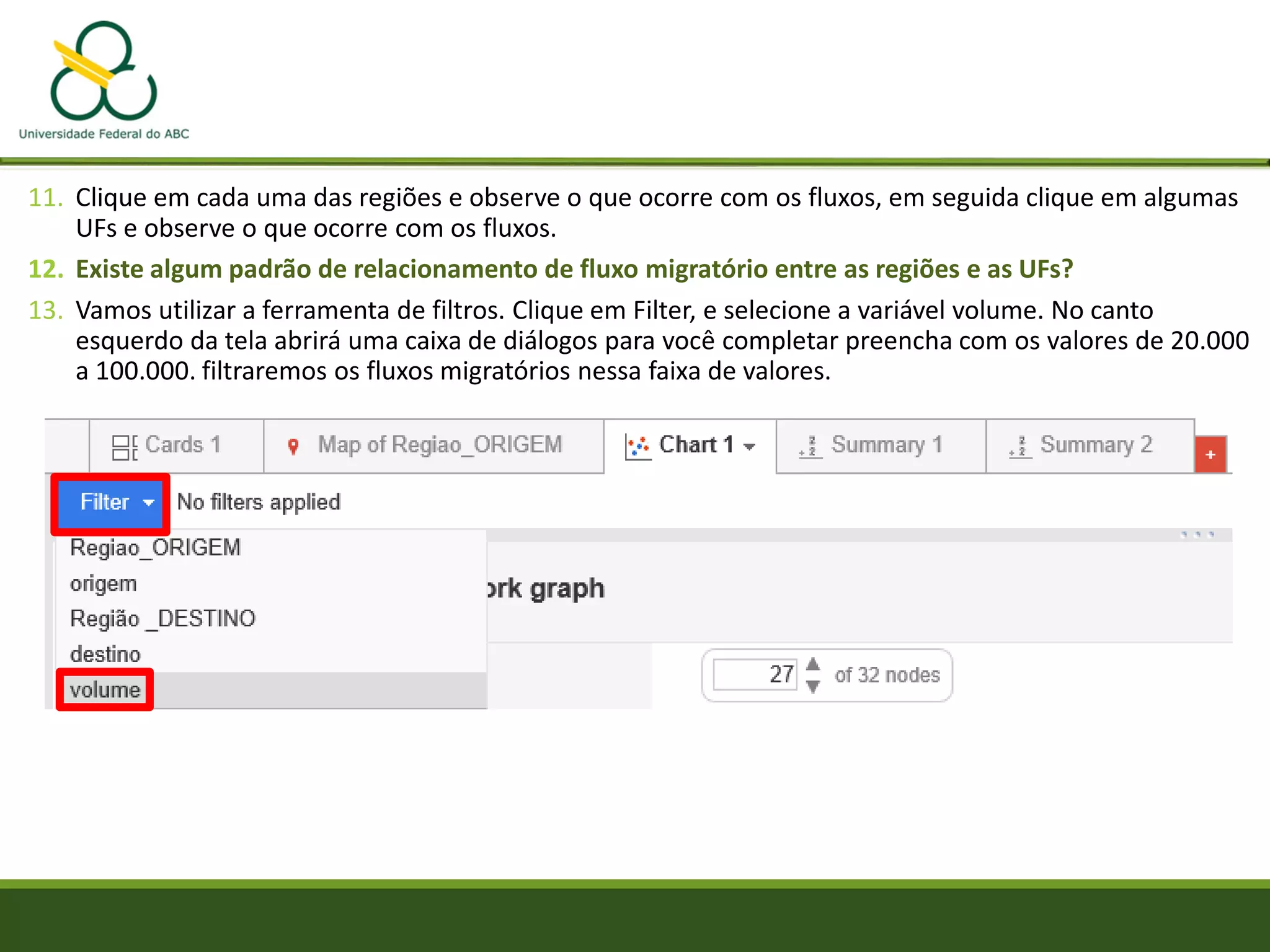

44. 11. Clique em cada uma das regiões e observe o que ocorre com os fluxos, em seguida clique em algumas
UFs e observe o que ocorre com os fluxos.
12. Existe algum padrão de relacionamento de fluxo migratório entre as regiões e as UFs?
13. Vamos utilizar a ferramenta de filtros. Clique em Filter, e selecione a variável volume. No canto
esquerdo da tela abrirá uma caixa de diálogos para você completar preencha com os valores de 20.000
a 100.000. filtraremos os fluxos migratórios nessa faixa de valores.

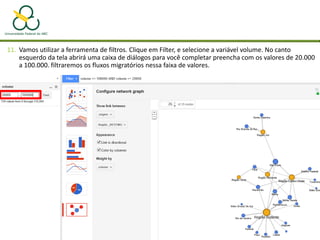

45. 11. Vamos utilizar a ferramenta de filtros. Clique em Filter, e selecione a variável volume. No canto
esquerdo da tela abrirá uma caixa de diálogos para você completar preencha com os valores de 20.000
a 100.000. filtraremos os fluxos migratórios nessa faixa de valores.

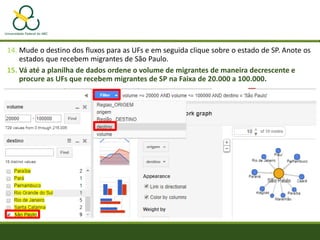

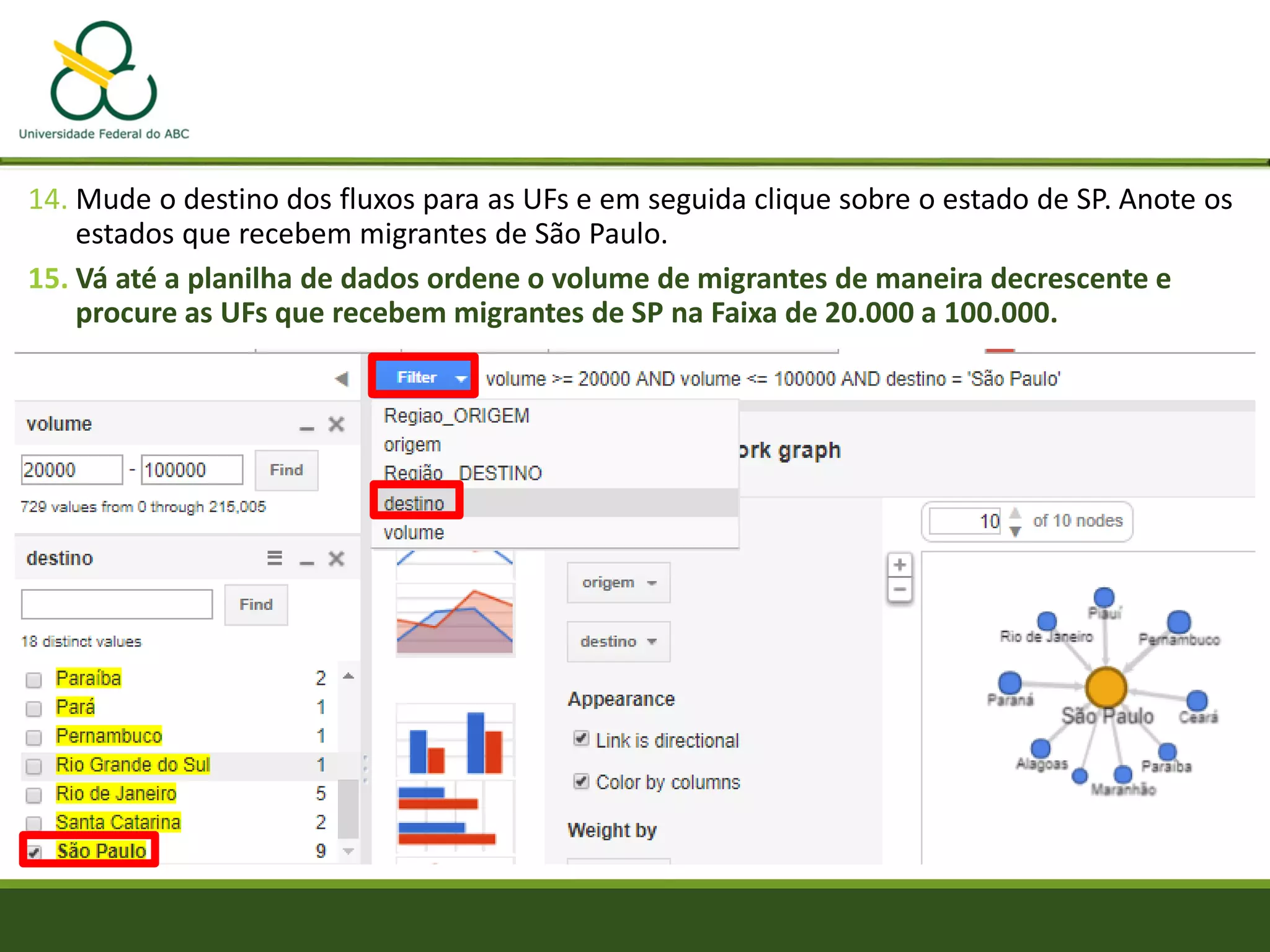

46. 14. Mude o destino dos fluxos para as UFs e em seguida clique sobre o estado de SP. Anote os
estados que recebem migrantes de São Paulo.
15. Vá até a planilha de dados ordene o volume de migrantes de maneira decrescente e
procure as UFs que recebem migrantes de SP na Faixa de 20.000 a 100.000.

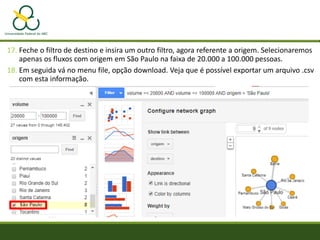

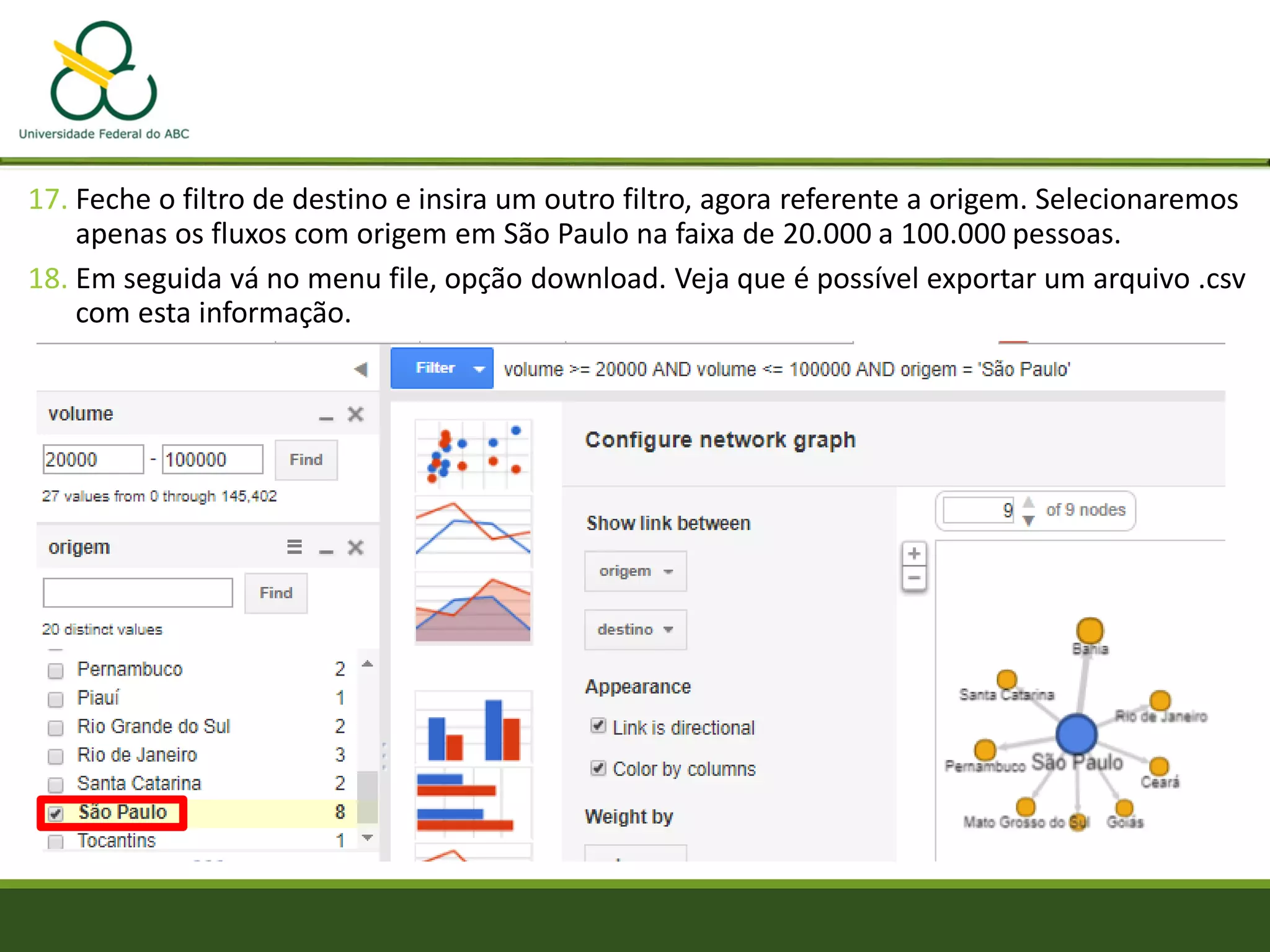

47. 17. Feche o filtro de destino e insira um outro filtro, agora referente a origem. Selecionaremos
apenas os fluxos com origem em São Paulo na faixa de 20.000 a 100.000 pessoas.
18. Em seguida vá no menu file, opção download. Veja que é possível exportar um arquivo .csv
com esta informação.

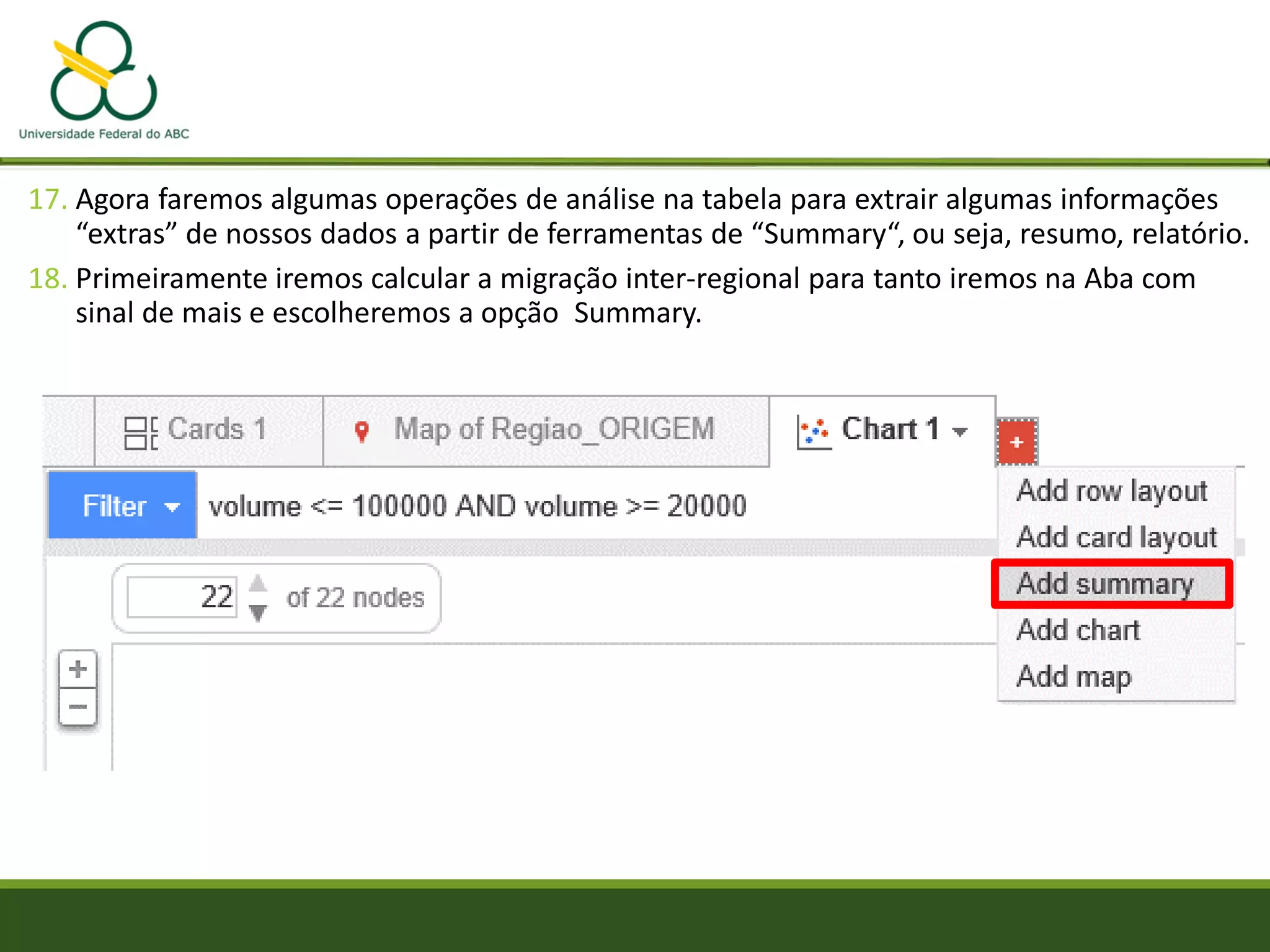

48. 17. Agora faremos algumas operações de análise na tabela para extrair algumas informações
“extras” de nossos dados a partir de ferramentas de “Summary“, ou seja, resumo, relatório.
18. Primeiramente iremos calcular a migração inter-regional para tanto iremos na Aba com
sinal de mais e escolheremos a opção Summary.

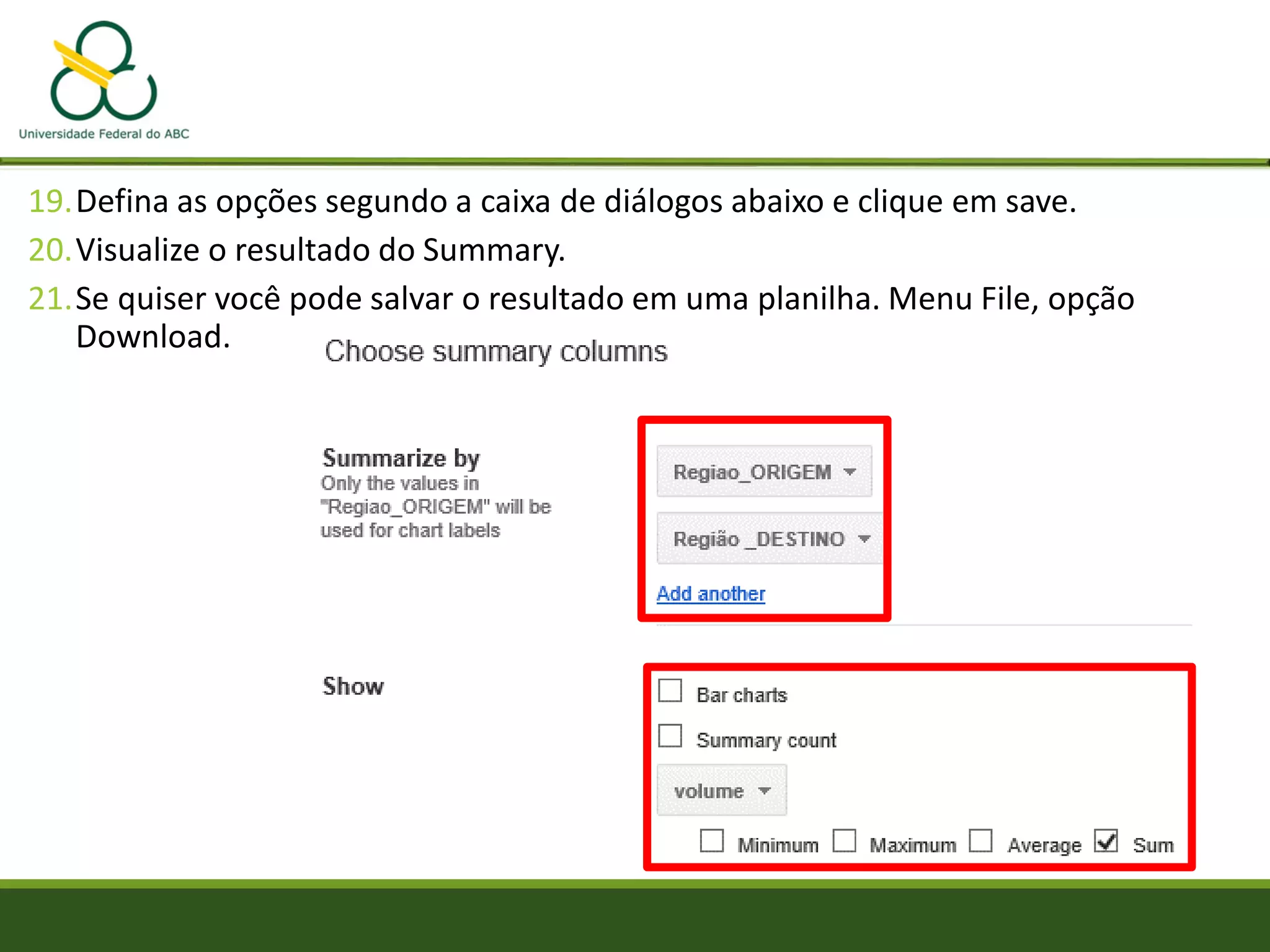

49. 19.Defina as opções segundo a caixa de diálogos abaixo e clique em save.
20.Visualize o resultado do Summary.
21.Se quiser você pode salvar o resultado em uma planilha. Menu File, opção
Download.

50. 22.Faça um Summary para calcular o total de emigrantes
por UF e outro para calcular o total de imigrantes por UF.
Qual coluna você deve selecionar para cada um deles?
