2. Formas de representação

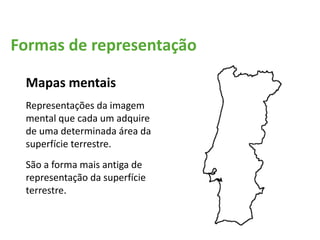

Mapas mentais
Representações da imagem
mental que cada um adquire
de uma determinada área da
superfície terrestre.
São a forma mais antiga de
representação da superfície
terrestre.

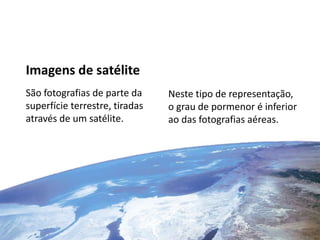

3. Imagens de satélite
São fotografias de parte da
superfície terrestre, tiradas
através de um satélite.
Neste tipo de representação,
o grau de pormenor é inferior
ao das fotografias aéreas.

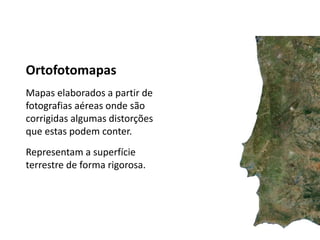

5. Ortofotomapas
Mapas elaborados a partir de
fotografias aéreas onde são
corrigidas algumas distorções
que estas podem conter.
Representam a superfície
terrestre de forma rigorosa.

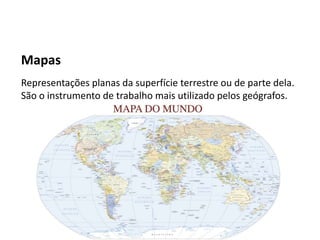

6. Mapas
Representações planas da superfície terrestre ou de parte dela.
São o instrumento de trabalho mais utilizado pelos geógrafos.

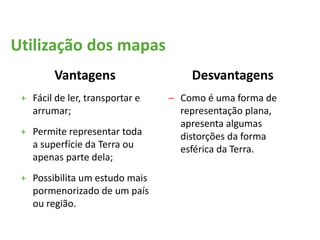

9. Vantagens
+ Fácil de ler, transportar e
arrumar;
+ Permite representar toda
a superfície da Terra ou
apenas parte dela;
+ Possibilita um estudo mais
pormenorizado de um país
ou região.
Utilização dos mapas
Desvantagens
‒ Como é uma forma de
representação plana,
apresenta algumas
distorções da forma
esférica da Terra.
10. Vantagens
+ Representação mais fiel da
realidade, uma vez que
mantém a forma esférica
da Terra.
Utilização dos globos
Desvantagens
‒ Não é possível visualizar
todo o planeta em
simultâneo;
‒ Difícil de ler, transportar e
arrumar;
‒ Não é prático;
‒ Não permite um estudo
pormenorizado de um país
ou região.

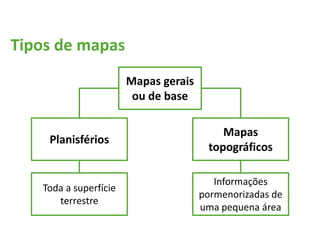

11. Tipos de mapas
Mapas gerais
ou de base
Planisférios
Mapas
topográficos
Toda a superfície
terrestre
Informações
pormenorizadas de
uma pequena área

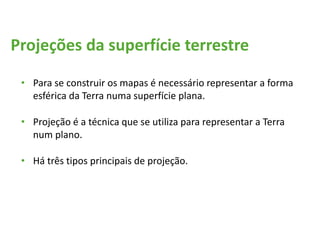

19. Projeções da superfície terrestre
• Para se construir os mapas é necessário representar a forma
esférica da Terra numa superfície plana.
• Projeção é a técnica que se utiliza para representar a Terra
num plano.
• Há três tipos principais de projeção.

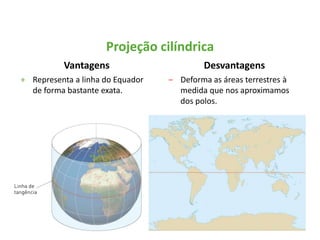

20. Vantagens
+ Representa a linha do Equador
de forma bastante exata.
Desvantagens
‒ Deforma as áreas terrestres à
medida que nos aproximamos
dos polos.
Projeção cilíndrica

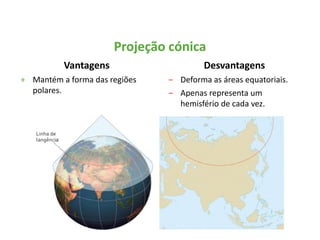

21. Vantagens
+ Mantém a forma das regiões
polares.
Desvantagens
‒ Deforma as áreas equatoriais.
‒ Apenas representa um
hemisfério de cada vez.
Projeção cónica
22. Vantagens
+ Mantém a forma das áreas
próximas do ponto de tangência.
Desvantagens
‒ Deforma as áreas mais afastadas
do ponto de tangência.
Projeção zenital

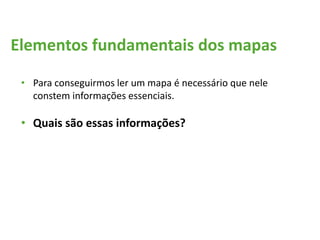

23. Elementos fundamentais dos mapas
• Para conseguirmos ler um mapa é necessário que nele
constem informações essenciais.
• Quais são essas informações?

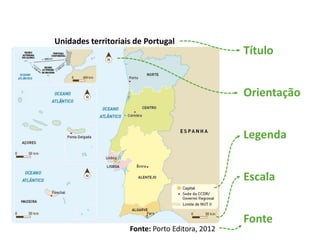

24. Unidades territoriais de Portugal
Fonte: Porto Editora, 2012
Orientação
Fonte
Escala
Legenda
Título
25. Título
• Indica o assunto/tema tratado no mapa. Habitualmente, encontra-
se na parte superior. Um bom título é claro e curto.
Legenda
• Conjunto de cores e símbolos utilizados nos mapas, que permitem
a sua interpretação.
Escala
• Indica a relação entre a distância representada no mapa e a
distância na realidade.
Orientação
• Indica a direção do mapa através de um dos rumos da rosa dos
ventos.
Fonte
• Indica a autoria do mapa ou a obra de onde foi retirado.
